Железный тюнинг, Вопросы, советы, решение проблем

Krav
сообщение 11.12.2008, 20:14 Закрепленное сообщение!


Vertigo
******

Группа: Почетные МотоФаны
Сообщений: 719
Регистрация: 7.12.2005
Из: Украина, Киев
Пользователь №: 61 139

Рейтинг: 877



Не забываем что любые конструктивные изменения ваших телефонов лишают вас гарантии, поэтому прежде чем следовать какому-либо мануалу из этой темы задайте себе вопрос: "нужно ли мне это"?

В этой теме обсуждаются железные вопросы связаные с нашими телефонами. Если мы не нашли ответа на свой "железный" вопрос, то вы можете задать его ниже. Также выкладывайте новые мануалы на железную тематику.

Решение проблем с картами памяти здесь

Инструкции по разборке телефона:


Сервисный мануал для а1200е. В нем можно найти подробную инструкцию по разборке телефона.
Скачать:
Прикрепленный файл s_manual.pdf   ( 1.41 мегабайт ) Кол-во скачиваний: 7381

Тут схемы На а1200 Говорим сПасибо rxbt

Мануал для разбора е6. В нем можно найти подробную инструкцию по разборке телефона
Скачать:
Прикрепленный файл s_manual.rar   ( 782.37 килобайт ) Кол-во скачиваний: 1358


Инструкции по "железному" улучшению телефона:

1. Увеличение чувствительности радио без гарнитуры.
Spoiler:
Задача: Улучшение качества приема радио.
Необходимо: Motorola a1200e(*), отвертка Т6, обрезок медного провода (например витая пара), две плоские отвертки (лучше пластмассовые лопатки, продающиеся в радиомагазинах. Избежите царапин).
Решение:
1.
Снимаем заднюю крышку, вытаскиваем стылус, аккумулятор, флешку и симку, затем аккуратно откручиваем четыре болта-шестигранника отверткой Т6.
Берем в руки плоскую отвертку,затем находим в нижней части телефона два небольших прямоугольных отверстия и пихаем ее между ними, далее
аккуратно поддеваем (2 отверткой по периметру нижней части) заднюю панель и медленно снимаем заднюю панель.

2.
Внутри мы видим снизу - маленькую черную коробочку (динамик и антена) сверху камеру, справа от которой шлейф динамика на флипе.
Аккуратно подцепляем шлейф флипа, подобным образом подцепляем шлейф камеры и откладываем её в сторону, затем снимаем ченую коробочку. раздвигаем боковые части корпуса около разьема 2.5 microjack, вынимаем всю плату из бокса.
3.

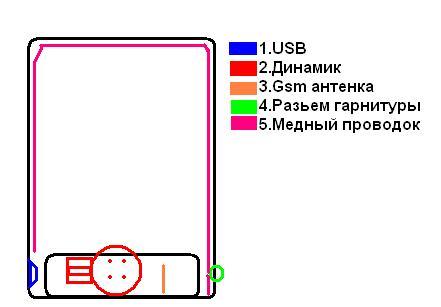

Делаем петлю из обрезка медного провода на разьеме под гарнитуру, и протягиваем его между платой и дисплеем по периметру. Сразу отвечаю тупо, зато работает.
4. Собираем телефон

Примечание:
(*) - полее подробную инструкцию про разборке телефона( либо сервисный мануал) вы можете скачать выше. рекомендую пользоваться именно ей. Для е6. Принцип тот же самый, меняется только процесс сборки/разборки.
[close]


2. Замена динамика телефона на динамик от е398
Создание тактильных ощущений, сильное понижение гормкости внешнего динамика.
Spoiler:
Задача: установка динамика от е398 в телефон и создание тактильных ощущений (эффекта вибрации) при касании экрана.
Необходимо: Motorola a1200e(*), отвертка Т6, динамик от е398, небольшой канцелярский нож (лучше скальпель), маломощный паяльник (примерно 25 ватт, лучше с регулируемой мощностью), припой, канифоль, две плоские отвертки (лучше пластмассовые лопатки, продающиеся в радиомагазинах. Избежите царапин).
Решение:
1.
Снимаем заднюю крышку, вытаскиваем стылус, аккумулятор, флешку и симку, затем аккуратно откручиваем четыре болта-шестигранника отверткой Т6.
Берем в руки плоскую отвертку,затем находим в нижней части телефона два небольших прямоугольных отверстия и пихаем ее между ними, далее
аккуратно поддеваем (2 отверткой по периметру нижней части) заднюю панель и медленно снимаем заднюю панель.
2.
Внутри мы видим снизу - маленькую черную коробочку (динамик и антена) сверху камеру, справа от которой шлейф динамика на флипе.
Снимаем ченую коробочку, которая крепится двумя защелками.
Динамик в коробочке приклеен достаточно плохо. Аккуратно поддеваем его ножем и достаем.
3.
Разберем и "адаптируем" динамик от е398: подеваем ножом металлическую крышку и снимем ее, она нам уже не понадобится, так что можно ее кромсать как захочется. Дальше интересней - любыми способами надо перемкнуть 2 контакта на динамике, там распиновка "1 +, 2 -, 3 не исп" вот не используемый на минус и замыкаем. Лучше всего капнуть с обратной (не контактной) стороны немного припоя. Другие методы (жвачка плюс польга и т.п.) я не рассматриваю, так как на мой взгляд при использовании данных методов высока вероятность смещения "конструкции" и выхода из сторя звукового процессора ("усилителя") телефона. Будьте предельно осторожны и не замкните наше "сооружение" на плюс - сгорит чип усилителя, т.к. на выходе получим КЗ.
4.
Устанавливаем динамик от е398 в разьем для динамика в пластмассовой коробке. Придется приложить небольшое усилие, не повредите динамик так как он немнооооого больше размеров гнезда, следите за тем чтобы контакты встали строго по месту.
5.
Собираем телефонку, обращая внимание на бегунок макросъёмки чтоб не пришлось снова разбирать.

Дополнение: правим настройки звука.
Для создания вибрации нам понадобится прошивка с автораном, небольшой отрезок (не больше секунды) звукового WAV файла, там должны быть ТОЛЬКО низкие (20 - 45 Гц) частоты. Кидаем wav-файл на карту памяти и пишем в авторан:
Код

if [ -f /mmc/mmca1/ваш_wav-файл.wav ]
then
cp /mmc/mmca1/ваш_wav-файл.wav /tmp/touch.wav
mount --bind /ram/tmp/touch.wav /usr/SYSqtapp/setup/soundfile/Touch_Scr_Click.wav
fi


Примечание:
(*) - полее подробную инструкцию про разборке телефона( либо сервисный мануал) вы можете скачать выше. рекомендую пользоваться именно ей. Для е6. Принцип тот же самый, меняется только процесс сборки/разборки.
[close]


3. Восстановление аккумулятора Motorla bt 50. Замена "банки". Фотоинструкция.
Восстановление "вздувшейся" батареи. Подходит для тех, у кого нет возможности купить батарею для а1200.
Spoiler:
Задача: замена емкости аккумулятора motorola bt 50.
Необходимо: Аккумулятор Motorola bt 50, аккумулятор-донор (я использовал купленную в "Евросети" батарею Nokia bl-5c), маломощный паяльник (примерно 25 ватт, лучше с регулируемой мощностью), припой, канифоль.
Решение:





P.S. Контакты у банок замыкать между собой категорический зепрешено.
ВНИМАНИЕ! Перед пайкой проверяйте полярность банок. Замечены банки "нестандартной" полярности. Т.е. корпус "-", верхний контакт "+".
[close]


Дополнительная информация


Сообщение отредактировал BALU - 19.6.2010, 13:36
Прикрепленный файл s_manual.pdf   ( 1.41 мегабайт ) Кол-во скачиваний: 7381
Прикрепленный файл s_manual.rar   ( 782.37 килобайт ) Кол-во скачиваний: 1358
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
kult
сообщение 11.1.2008, 12:18


Интересующийся
**

Группа: Пользователи
Сообщений: 73
Регистрация: 6.11.2007
Из: Санкт-Петербург
Пользователь №: 153 116
Модель телефона: e398, rokr e6
Прошивка: Mpx398 Final

Рейтинг: 0



Сложно ли менять корпус есть ли определенная технология, или все просто на винтах, и еще на флипе, он же прозрачная крышка, его мжно от серебра оттереть, как можно было боковушки на е398 стеркой, если да кто пробовал?

Сообщение отредактировал kult - 11.1.2008, 12:19
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
IceZzz
сообщение 11.1.2008, 19:12


Интересующийся
**

Группа: Пользователи
Сообщений: 98
Регистрация: 12.3.2007
Из: г. Орел
Пользователь №: 126 674
Модель телефона: a1200e, Sony PSP
Прошивка: F4 , делаю свою...

Рейтинг: 14



kult,
Цитата
его мжно от серебра оттереть, как можно было боковушки на е398 стеркой, если да кто пробовал?

кнопки громкости и прочие побокам стираютсо аналогично е398 со временем
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
CatSoup
сообщение 12.1.2008, 6:23


Мастер
****

Группа: Пользователи
Сообщений: 244
Регистрация: 17.8.2007
Из: г. Омск
Пользователь №: 144 759
Модель телефона: L7e+а1200е
Прошивка: NewStyle+Iris

Рейтинг: 26



Корпус на 4х несильно затянутых шурупах Т6, но пластиковая задняя часть крепится довольно крепко на защелках, первые 2 раза боялся сломать, при сборке придется на глазок попадать в бегунок макросъемки, динамик порадовал - тупо защелки причем очень мягкие)) а вот чтоб достать плату придется попотеть. боялся сломать, страдал с полчаса, как вытащилась даже не понял))
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
kult
сообщение 12.1.2008, 15:55


Интересующийся
**

Группа: Пользователи
Сообщений: 73
Регистрация: 6.11.2007
Из: Санкт-Петербург
Пользователь №: 153 116
Модель телефона: e398, rokr e6
Прошивка: Mpx398 Final

Рейтинг: 0

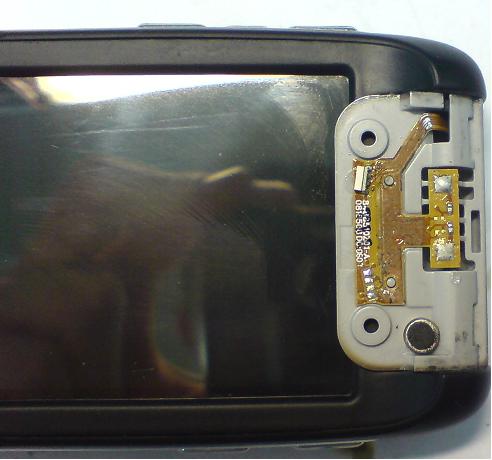

А ередний флип, как там микрофон крепится? ну проводки, там надо на серебряной фигни два винта отвентить и они снимутся? просто мне надо будет курочить весь тел чтоб поменять флип и подключить динамик для разговора, или контакты динамика прям на этой пластивовой фигне?
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
IceZzz
сообщение 12.1.2008, 21:29


Интересующийся
**

Группа: Пользователи
Сообщений: 98
Регистрация: 12.3.2007
Из: г. Орел
Пользователь №: 126 674
Модель телефона: a1200e, Sony PSP
Прошивка: F4 , делаю свою...

Рейтинг: 14



мне так кажетсо что флип уже идет с динамиком впаенным и 2 проводками , которые на выходе просто к чемуть подключаютсо. но често не знаю, извините .. неразбирал

Сообщение отредактировал IceZzz - 13.1.2008, 9:19
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
kult
сообщение 13.1.2008, 9:09


Интересующийся
**

Группа: Пользователи
Сообщений: 73
Регистрация: 6.11.2007
Из: Санкт-Петербург
Пользователь №: 153 116
Модель телефона: e398, rokr e6
Прошивка: Mpx398 Final

Рейтинг: 0



просто динамик на крышке сломался, те кто разбирал, скажите, контакты крепятся на этой пластиковой штучке, или надо всю мобилу разбирать чтоб подключать?
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
tmp_do
сообщение 13.1.2008, 10:37


Гуру
******

Группа: Разработчики
Сообщений: 911
Регистрация: 29.8.2007
Пользователь №: 146 016
Модель телефона: HAINAN
Прошивка: hand made & custom

Рейтинг: 188



надо разбирать.контакты под железкой.
поищи на форуме были сервисные маны, там и разбор есть и фотки разобраного тела
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
просто New
сообщение 14.1.2008, 15:44


Интересующийся
**

Группа: Пользователи
Сообщений: 53
Регистрация: 24.7.2006
Из: Краснодар
Пользователь №: 92 484
Модель телефона: iPhone 3G + Е8
Прошивка: R6713_G_71.14.1ER

Рейтинг: 0



А можно ли динамик от l7 вставить? Тут осенью читал, что L-серии динамик качественне будет, чем у нас...
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
CatSoup
сообщение 14.1.2008, 15:48


Мастер
****

Группа: Пользователи
Сообщений: 244
Регистрация: 17.8.2007
Из: г. Омск
Пользователь №: 144 759
Модель телефона: L7e+а1200е
Прошивка: NewStyle+Iris

Рейтинг: 26



лучше всего L7e, от е398 тоже ничего, от L7e хочу, как в розницу поступит поставлю, но пока никто этим не занимался, ставили только от е398.
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
просто New
сообщение 14.1.2008, 15:58


Интересующийся
**

Группа: Пользователи
Сообщений: 53
Регистрация: 24.7.2006
Из: Краснодар
Пользователь №: 92 484
Модель телефона: iPhone 3G + Е8
Прошивка: R6713_G_71.14.1ER

Рейтинг: 0



И реально звук лучше и не тише?
