Перепайка стандартного гнезда телефона Motorola E398 / E1 на miniUSB

Также хороший мануал от Castelman имеется тут (пост 112):
FAQ Перепайка стандартного CE(data)-разъёма на miniUSB

Одно из ”больных” мест, наверное, известное всем обладателям данного телефона – это гнездо дата-кабеля и зарядки.
После данной модификации больше ненужно будет мучаться с зарядкой и дата-кабелем. Заменим стандартный дата-кабель на более практичный и легко доступный miniUSB.
Мне перепайка намного облегчила жизнь. Теперь стабильный коннект! :)

Для этого нам понадобится:
  1. Собственно сам телефон
  2. Гнездо miniUSB – покупаем на радиорынке или выпаиваем из старых телефонов (с350, с650), фотоаппаратов и т.п.
  3. 4 тонких провода – покупаем на радиорынке
  4. Кусачки
  5. Паяльник
  6. Лезвие или острый ножик
  7. Иголка
  8. Руки и мозг (куда же без них)
Приступаем…

Берём гнездо miniUSB откусываем всё лишнее : откусываем нижнюю правую ножку корпуса (она будет мешать - задевать за монтаж) , откусываем половину нижней левой ножки корпуса (по той же причине).
Можно откусить часть задней планки, которая держит пластмасску. Только не нужно откусывать полностью, иначе пластмасска будет вылетать.
Первую ножку гнезда загибаем и припаиваем к корпусу. Остальные откусываем почти под корень, к ним в дальнейшем припаяем провода.

Прикрепленное изображение

Теперь нам нужно отпаять стандартное гнездо. Можно разрезать сверху кусачками, чтобы удобнее было выпаивать.
Железка разъёма припаяна к плате, поэтому её отпаивать будем после отпайки всех ножек, просто прогрев её. Удобно отпаивать ножки просунув под них иголку.

Прикрепленное изображение

Далее припаиваем к плате телефона 2 провода: зелёный, синий, согласно схеме. Красный провод можно заменить перемычкой, если будет маленькое расстояние. Иначе припаиваем и его. И припаиваем розовый провод.

Прикрепленное изображение

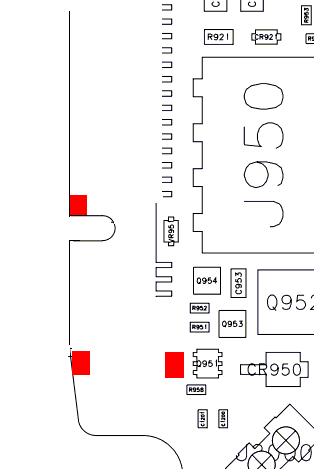

Зачищаем на массе платы 3 точки на, на которые будет припаяно гнездо и залуживаем их. Припаиваем провода к самому гнезду, согласно схемы. И припаиваем сам корпус гнезда к массе платы

Прикрепленное изображение

Резистор припаиваем с другой стороны платы. Между ножкой CR900 и массой. Точку на массе нужно зачистить от лака и облудить. Резистор должен быть в пределах 40 Ком. Достаточно малогабаритный. Подойдёт мощностью 0,0075 Вт.

Прикрепленное изображение

В итоге получим примерно следующее

Прикрепленное изображение

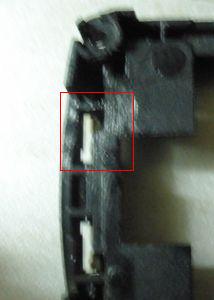

Теперь нужно убрать лишнее на корпусе, чтобы наше новое гнездо влезло.
Срезаем часть на нижней стороне корпуса в районе бывшей зарядки и нынешнего miniUSB

Прикрепленное изображение

miniUSB меньше стандартного разёма по ширине, поэтому образовавшуюся дыру в корпусе можно, например, забить заглушкой из резины.

Теперь можно заряжать телефон от компьютера или зарядника с miniUSB, а можно и допаять к стандартному usb-маму, подключать к ней дата-кабель miniUSB; или припаять штекер miniUSB к зарядке

Прикрепленное изображение

Всё, что Вы делаете, вы делаете на свой страх и риск. Я или кто-либо другой за ваши действия ответственности не несёт

Мануал в doc-формате
Прикрепленный файл manual_miniUSB_doc.zip   ( 109.59 килобайт ) Кол-во скачиваний: 2247


Хочу сказать спасибо Мачо. Без него этот мануал, наверное, не появился

Сообщение отредактировал AlexKooper - 3.3.2010, 9:06
Прикрепленный файл manual_miniUSB_doc.zip   ( 109.59 килобайт ) Кол-во скачиваний: 2247
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
Igorek91
сообщение 1.9.2009, 15:56


MotoBoxer
********

Группа: Модераторы (М)
Сообщений: 2 748
Регистрация: 8.7.2009
Из: 13 района
Пользователь №: 202 563
Модель телефона: Razr Maxx & Defy & E1
Прошивка: 4.1.2 x2 & MmM v2
Финалист Конкурса 2010


Настроение:
никто, кроме нас...



Рейтинг: 2485



Классная и подробная статья для перепайки стандартного джека на miniUSB!!!
Давненько уже искал что-то подобное - и вот наконец-то нашёл!!! clap.gif
Авторам RESPECT!!! сейчас попробую накинуть "+"
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
AlexKooper
сообщение 1.9.2009, 16:12


Авторитет
********

Группа: Почетные МотоФаны
Сообщений: 2 836
Регистрация: 27.7.2005
Из: Йошкар-Ола
Пользователь №: 47 140
Модель телефона: E398
Прошивка: AlexKooper mod v.47

Рейтинг: 1332



Вообще-то это не джек. Джеком зовут разъём гарнитуры. А это называется как-то хитро, возможно Р2К разъём.
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
Mоторчег
сообщение 2.9.2009, 5:24


Гуру
******

Группа: Пользователи
Сообщений: 774
Регистрация: 25.4.2007
Из: Новосибирск
Пользователь №: 132 481
Модель телефона:

Рейтинг: 506



после этого через miniUSB будет и зарядка, и данные?
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
AlexKooper
сообщение 2.9.2009, 8:51


Авторитет
********

Группа: Почетные МотоФаны
Сообщений: 2 836
Регистрация: 27.7.2005
Из: Йошкар-Ола
Пользователь №: 47 140
Модель телефона: E398
Прошивка: AlexKooper mod v.47

Рейтинг: 1332



ГлюЧный_МоторчеГ-Л7, естественно
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
Mоторчег
сообщение 2.9.2009, 9:48


Гуру
******

Группа: Пользователи
Сообщений: 774
Регистрация: 25.4.2007
Из: Новосибирск
Пользователь №: 132 481
Модель телефона:

Рейтинг: 506



AlexKooper, благодарю
ну что ж познавательно.. может быть, сделаю потом на своем)
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
Artist
сообщение 2.9.2009, 17:22


Ветеран
*****

Группа: Разработчики
Сообщений: 325
Регистрация: 19.9.2003
Пользователь №: 595
Модель телефона: Motorola


Настроение:
I'll be back



Рейтинг: 374.5



Иллюстрации к мануалу хотелось бы качеством получше.
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
BiLaZ
сообщение 7.9.2009, 10:46


Мастер
****

Группа: Пользователи
Сообщений: 167
Регистрация: 19.8.2007
Из: Украина, Киев
Пользователь №: 145 012
Модель телефона: Motorola ROKR E1
Прошивка: R373_G_0E.30.49R

Рейтинг: 7.5



Большое спасибо! smile.gif как-раз вчера накрылось гнездо sad.gif , вот сейчас на радиорынок потопаю за проводами и miniUSB
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
om2804
сообщение 7.9.2009, 17:05


МотоКодер
******

Группа: Разработчики
Сообщений: 786
Регистрация: 14.8.2006
Из: Архангельск
Пользователь №: 95 055
Модель телефона: E398
Прошивка: DaR
Победитель конкурса 2008

Рейтинг: 1635



Цитата(Artist @ 2.9.2009, 21:22) *

Иллюстрации к мануалу хотелось бы качеством получше.

Ну это уже какой фотик был. По моему всё разборчиво ph34r.gif
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
AlexKooper
сообщение 8.9.2009, 6:04


Авторитет
********

Группа: Почетные МотоФаны
Сообщений: 2 836
Регистрация: 27.7.2005
Из: Йошкар-Ола
Пользователь №: 47 140
Модель телефона: E398
Прошивка: AlexKooper mod v.47

Рейтинг: 1332



А самой главной картинки нет smile.gif на которой показан телефон в собранном виде smile.gif
