Motorola Droid, глубокий технический анализ

Статья взята (с) отсюда

Вся информация излагается со слов автора, но немного переработана мной для более доходчивого понятия со стороны русских пользователей.


Вчерашний демонтаж данного устройства получил много внимания и шума, мы рады, что многие читатели обратили внимание на эту статью.

Прикрепленное изображение

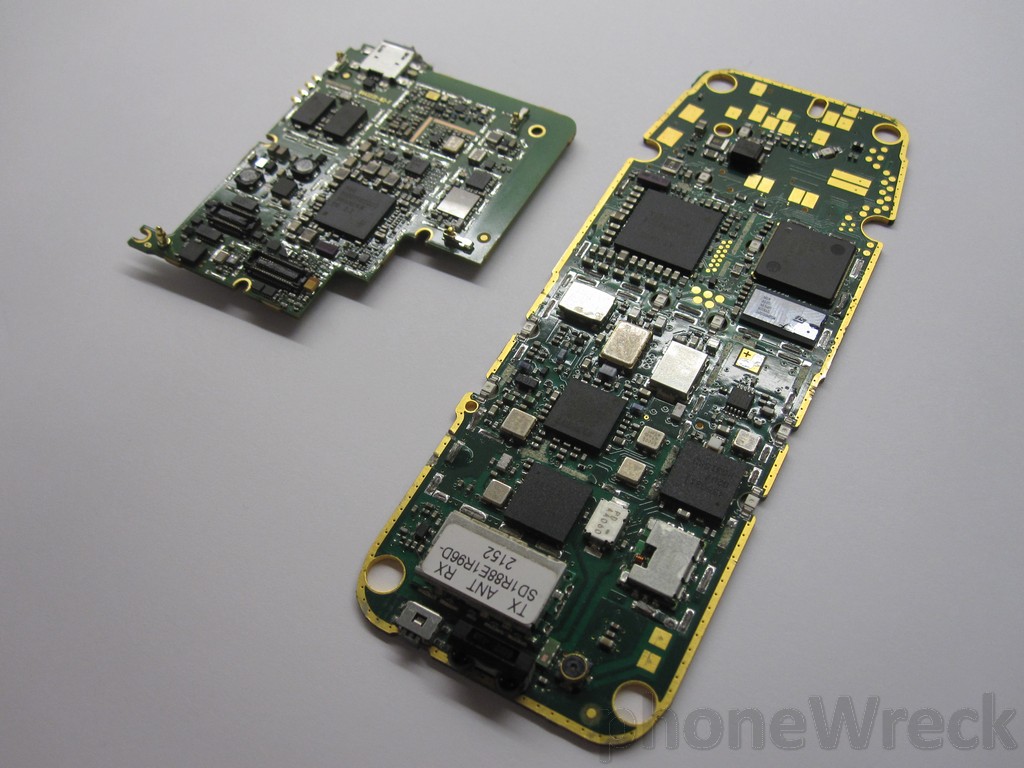

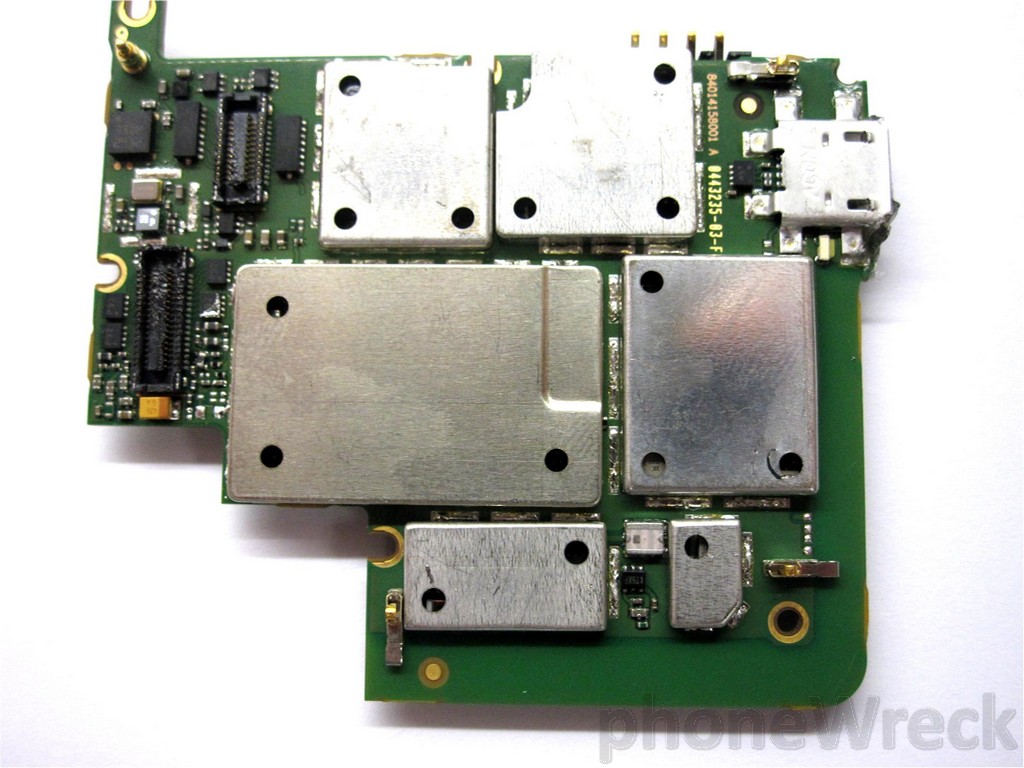

Плата устройства - PCB (Printed Circuit Board), которая предусматривает ESD (Технология защиты от электростатических разрядов -прим.перевод.), а также предусмотрены защиты от нагрева и радиопомех. Для того, чтобы узнать, что же внутри этого устройства, Dr.Wreck (Автор и специалист -прим.перевод.) должен тщательно отпаять каждую точку держащую защитный экран. Это трудный и кропотливый процесс, ведь мы стараемся держать устройство в полностью функциональном виде.

На этой ноте, думаю, многие из вас задумаются, как это сложно сделать на самом деле. Ведь мы поставили задачу не только разобрать аппарат, но и собрать его, сохранив при этом полностью рабочее состояние устройства. Но это довольно просто, если у Вас уже есть опыт в подобных делах.

Прикрепленное изображение

Мы также хотели бы воспользоваться моментом, чтобы поговорить о развитии мобильных устройств. (Примите к сведению, что сейчас плата Droid’a является полностью разобранной! – прим. автора). На правой стороне фотографии выше у нас старая "безымянная" Nokia . Не так давно размеры устройства были ограничены его печатной платой, а также распределением её частей. На Droid’е, со столь комплексной функциональностью, печатная плата является фактически одной из самых маленьких частей в устройстве. Интересно заметить, защитных экранов на устройстве Nokia меньше, чем на печатных платах Droid’а.

Dr.Wreck, вздыхая, вспоминает старые добрые времена… (Ностальгия автора – прим. перевод.)

Прикрепленное изображение

Здесь мы наблюдаем схему, характеризующую функциональность Motorola Droid сделанную Dr.Wreck

Данное устройство сильно отличается от Palm Pre, OMAP 3430 является весьма перспективной платформой, которая содержит Imagination Technologies PowerVR SGX графическое ядро. Но пока, к сожалению, приложений, которые работают с полной поддержкой данной графической подсистемы немного.

Как ни странно, устройство при поддержке одним из крупнейших операторов Verizon позиционируется как убийца iPhone, но имеет только 256 МБ ОЗУ и 256 Мб NAND (Постоянной памяти – прим. перевод.) Как же тогда платформа Android будет бороться? Dr.Wreck в настоящее время работает над этим вопросом, следите за новостями!

Прикрепленное изображение

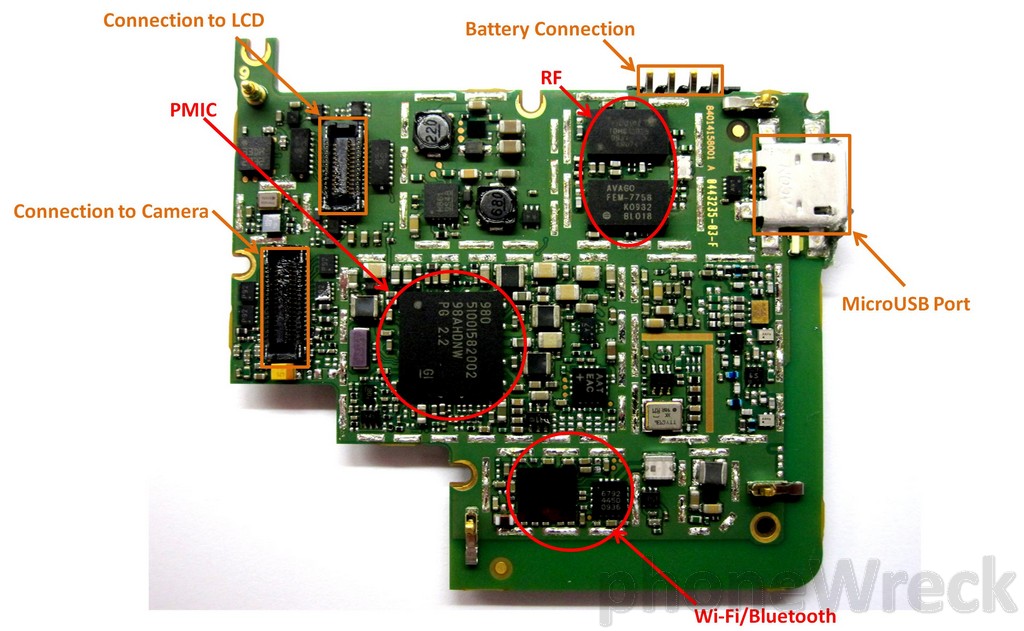

На этой фотографии мы рассмотрим основные детали на этой стороне платы устройства. К сожалению, трудно определить назначение многих крупных микрочипов. К счастью, Dr.Wreck имеет X-Ray видение и способности чувствовать назначение микрочипов! (Юмор автора – прим. перевод.)

Мы можем видеть TI TWL5030 PMIC который выполняет функции USB контролера, Audio Codec’a и контролера питания, большой, BP6x 1420mAh батареи. Мы также видим, RF мультиплексор, состоящий из двух частей - AVAGO (FEM7758) и Triquint (TQM613029).
К сожалению, WiFi/Bluetooth чип без опознавательных знаков. Если читатели знают что за что отвечает, пусть свяжутся со мной.

Прикрепленное изображение

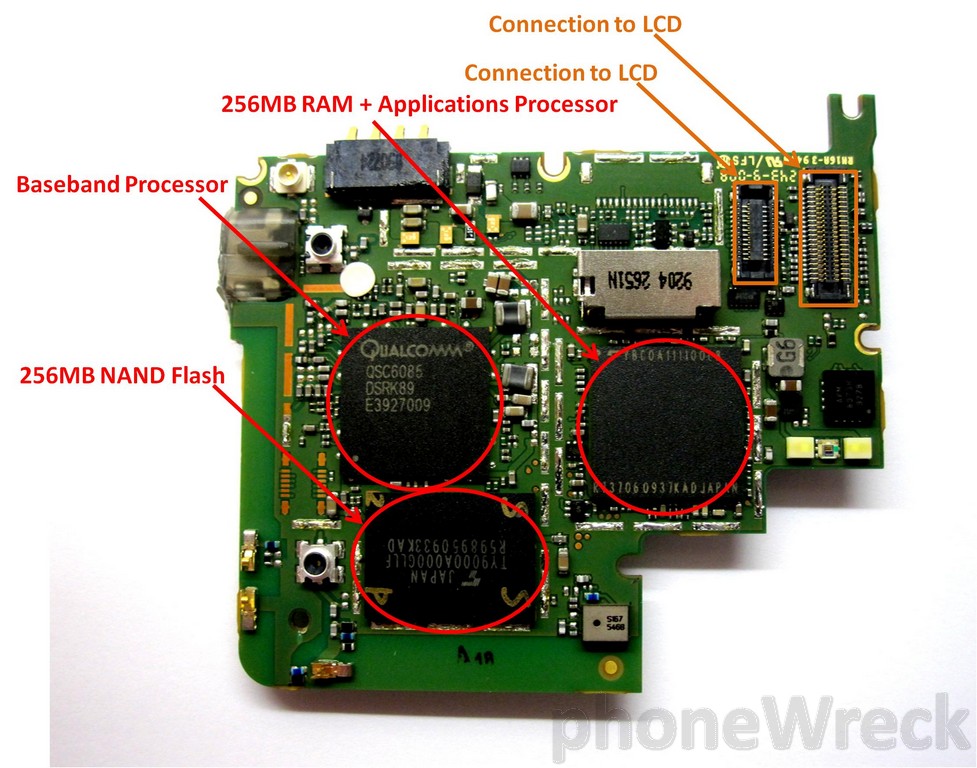

Следующая сторона платы преподносит нам довольно большой сюрприз – довольно редкий чип QSC6085 BaseBand с интегрированным GPS трансивером. Также здесь расположен главный процессор OMAP 3430, и ОЗУ от Toshiba. Но почему-то этот чип памяти не промаркирован как положено, вероятно Motorola скрыла эту деталь, что послужило причиной принятия данного решения мы не знаем, можем лишь только догадываться и строить гипотезы.

Прикрепленное изображение

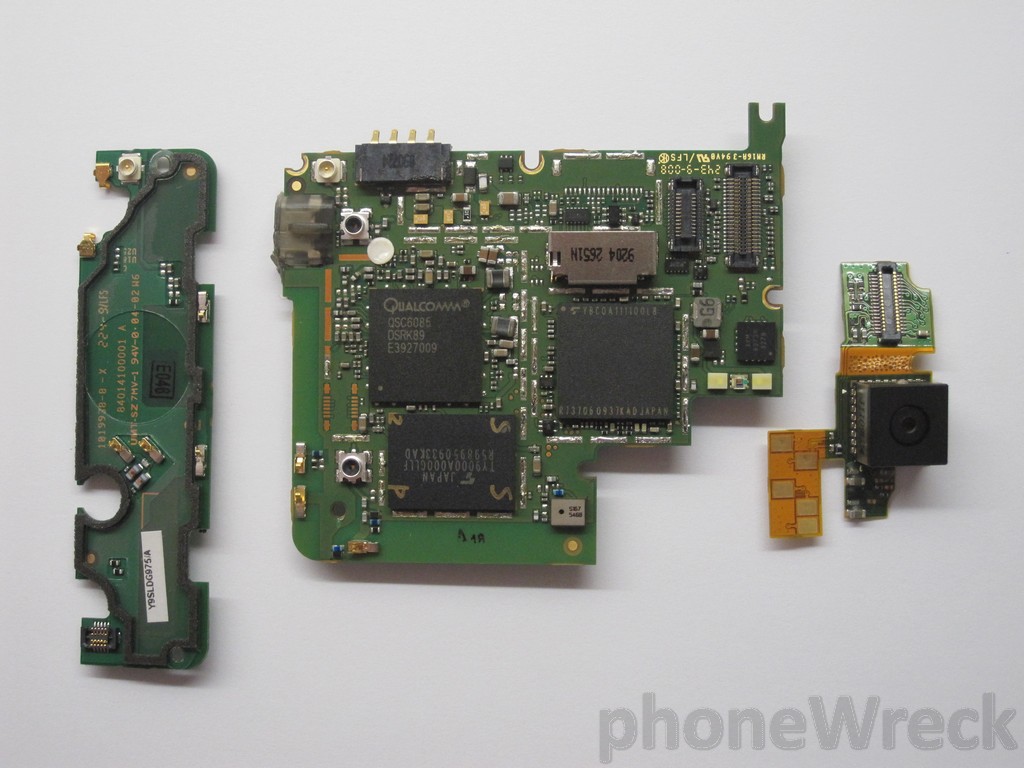

Антенна Droid’a, печатная плата и модуль камеры

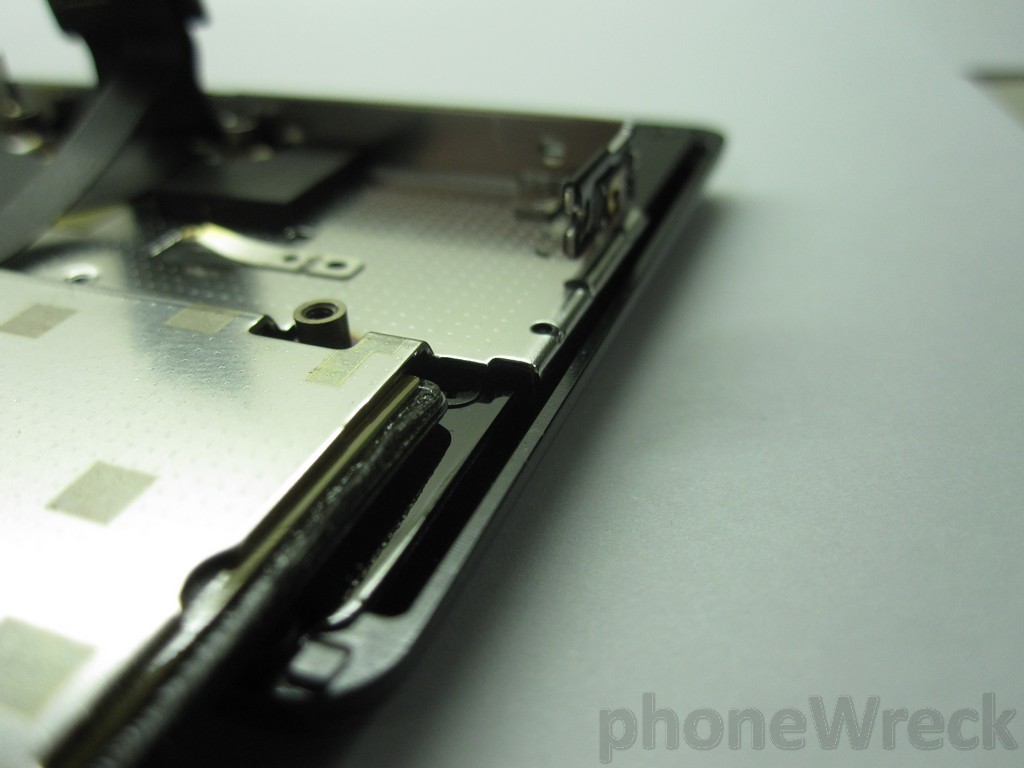

Последнее изображение показывает крупным планом устройство раздвижного механизма

Прикрепленное изображение

И это все! Спасибо всем, кому понравился данный материал, до следующей встречи, не забудьте проверить Twitter Dr.Wreck 'S

--------------------------------------------------------
Перевод с английского специально для Motofan.ru by EXL
© EXL for Motofan.ru
