Разбираем Droid X

[youtube]cs_FRBcBa3M[/youtube]

Обновление следующего видеоролика: Разборка DROID X теперь на YouTube

Итак, пока я жду исходников от наших иностранных друзей, чтобы портировать очередную игру/эмулятор, решил таки заняться переводом следующего
мануала по разборке нового смартфона от Motorola - Droid X.

Как всегда, информация излагается со слов автора и немного переработана для понятия русских читателей. Подписи к картинкам внизу!

----------------
Мануал

Прикрепленное изображение

После того как я занимался всякими пустяками в течении двух дней с Дроидом, я решил разобрать этот новый супертелефон от моторолы.
На всякий случай, если кто-нибудь будет заменять какие-либо детали или сенсорный экран телефона в будущем, я снимал весь процесс разборки аппарата на свой фотоаппарат - Canon 7D. Надеюсь вы получите удовольствие от чётких снимков.
Я всё ещё работаю над своими навыками фотографа, так что пожалуйста не пинайте меня smile.gif

Как разобрать Ваш Droid X

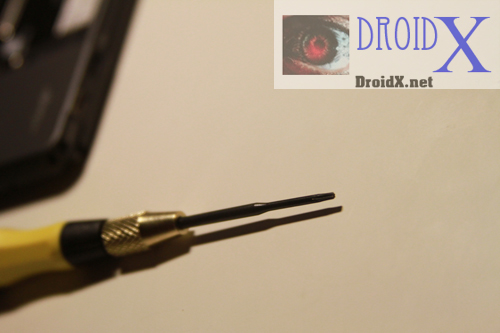

Прежде чем мы начнём, хочу сказать, что Вам потребуется обзавестись отвёрткой T5 (Звёздочка) и отвёрткой T4 (Звёздочка) для замены сенсорного экрана.

Прикрепленное изображение

Я рекомендую: Микроотвертки на Amazon за $ 9,99.

Прикрепленное изображение

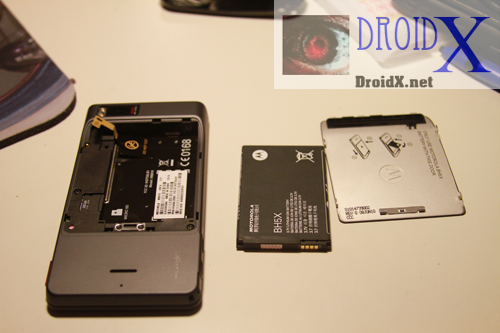

1. Во-первых вы должны снять заднюю крышку с телефона, извлечь аккумулятор и карту памяти (её нет на этой фотографии)

Прикрепленное изображение

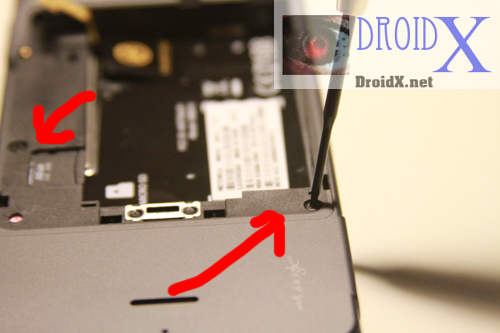

2. Затем откручиваем два винта показанные на фотографии отвёрткой Т5

Прикрепленное изображение

Должно выглядеть так

Прикрепленное изображение

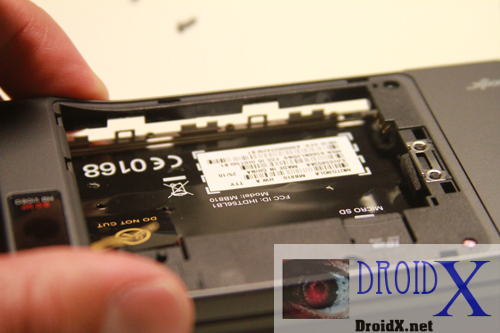

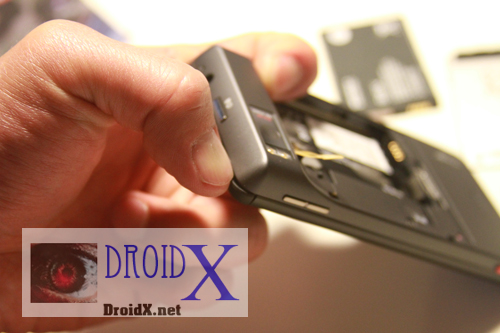

3. Теперь просовываем ногти так, как показано на фотографии выше.
Если хотите, Вы можете использовать пластиковый клин или сим-карту.
Я просто использовал ногти, т.к у меня нет пластикового клина. Не используйте металлические предметы и отвертки,
в противном случае вы можете поцарапать свой Droid X! Ногти работают отлично smile.gif

Прикрепленное изображение

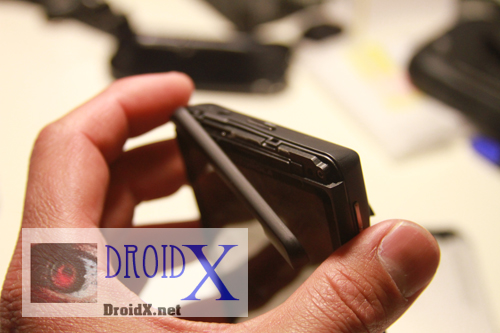

4. После того, как вы просунули ногти, потяните верхнюю панельку до упора на себя.
Она должна легко удалится.

Прикрепленное изображение

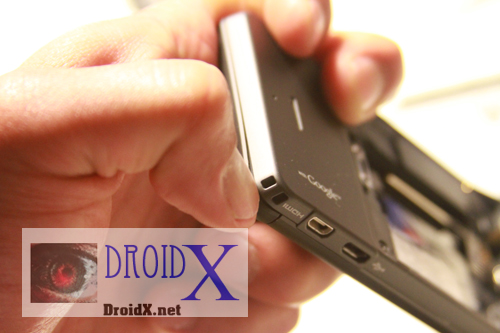

5. Теперь проделаем всё тоже самое и с нижней панелькой телефона. После чего удалим её.

Прикрепленное изображение

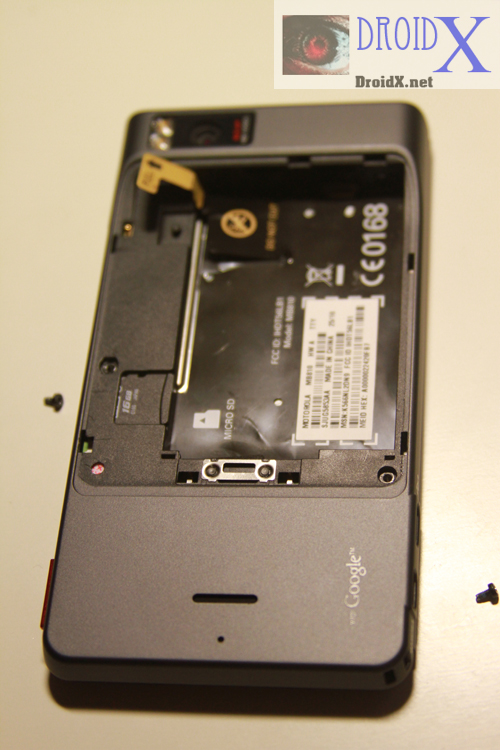

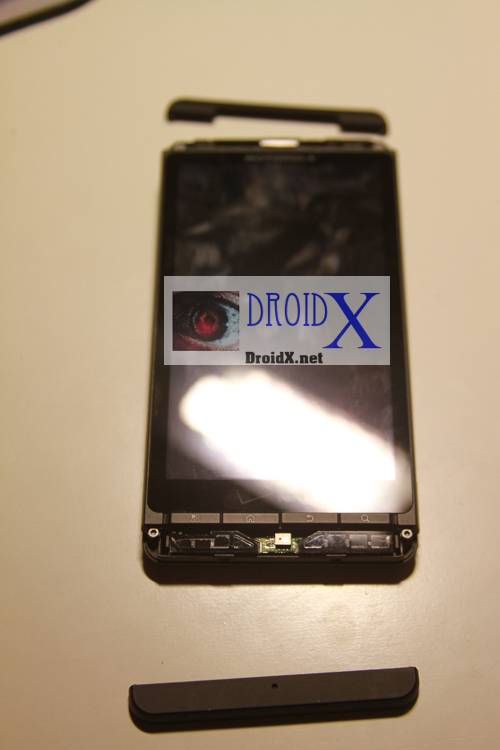

6. Когда верхняя и нижняя панельки сняты, мы можем увидеть ещё четыре скрытых болта.

Прикрепленное изображение

7. Просто откручиваем их.

Прикрепленное изображение

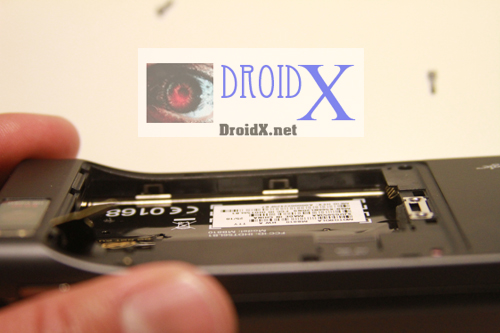

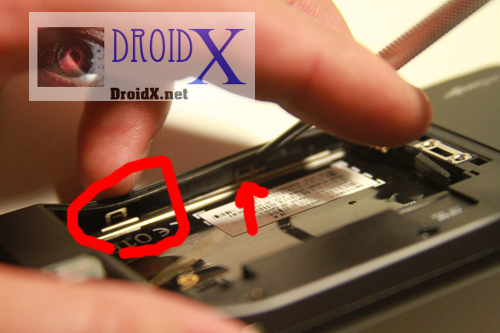

8. Далее рассмотрим одну из сторон батарейного отсека Дроида, там мы увидим металлические защёлки.
Которые скрепляют половинки аппарата.

Прикрепленное изображение

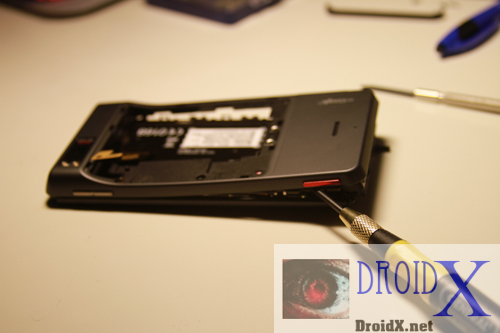

9. Используя отвёртку с наконечником "-" (Минус) аккуратно расщелкиваем защёлки.

Прикрепленное изображение

10. Это должно выглядеть примерно так.

Прикрепленное изображение

11. Далее начинаем процесс разъединения половинок аппарата, не применяя слишком грубую силу.
Я использовал отвертку, чтобы сфотографировать телефон в таком состоянии. Не используйте отвертку в этой ситуации!
Она может повредить плату. Действуйте лишь руками или пластиковыми клиньями, если они у вас есть.

Прикрепленное изображение

12. После того, как защелка нижней панели расщелкнулась, начните отсоединять сторону аппарата.
Она должна удалиться полностью, как это показано на фотографии выше.

Не торопите события, работайте очень аккуратно! У меня ушло много времени на раскрытие аппарата.
Ещё раз повторю, не торопитесь и не волнуйтесь!

Это самая трудная часть разборки Дроида. Будьте терпеливы и аккуратны!

Прикрепленное изображение

13. Остальные пункта разборки выполнить довольно легко.

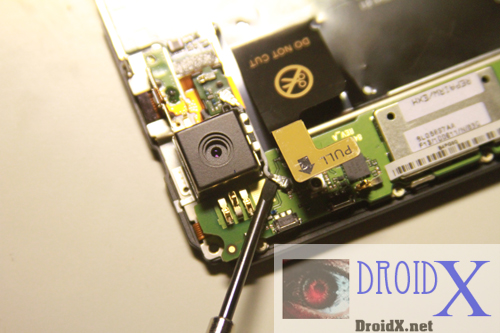

Начнём отсоединять белый провод (Коаксил - прим. перевод.) рядом с камерой. Он должен легко отсоединится.

Прикрепленное изображение

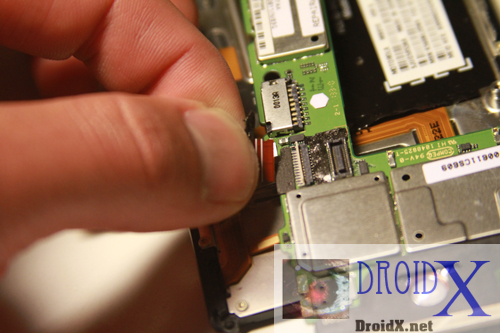

14. Теперь отсоединим шлейф дисплея. Он покрыт защитной чёрной плёнкой.
Просто потяните за конец шлейфа и он легко отсоединится.

Прикрепленное изображение

15. После того, как мы отсоединили шлейф дисплея, отсоединим шлейф сенсорного тачскрина.
Он также защищен черной пленкой. Для того, чтобы его отсоединить нужно поднять вверх белый фиксирующий шлейф замок,
и вытянуть шлейф из коннектора сбоку.

Прикрепленное изображение

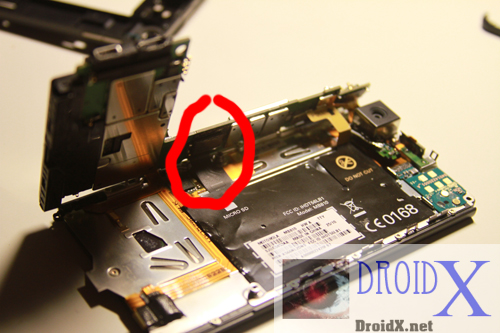

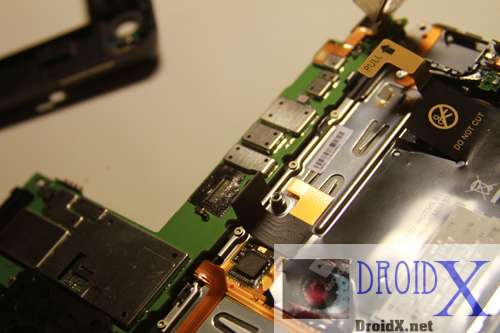

16. Теперь вы можете поднять плату телефона, и отсоединить ещё один шлейф выделенный на фотографии сверху красным кружком.

Прикрепленное изображение

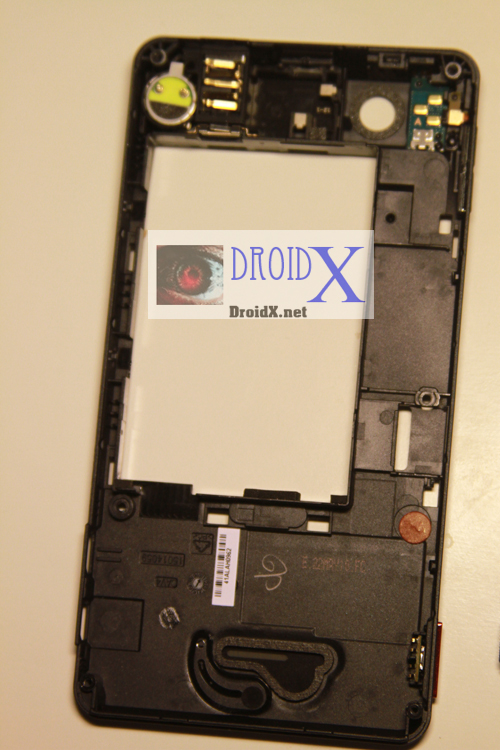

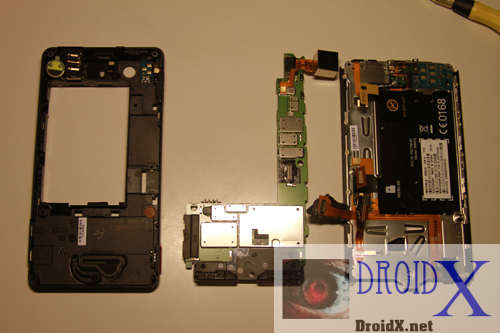

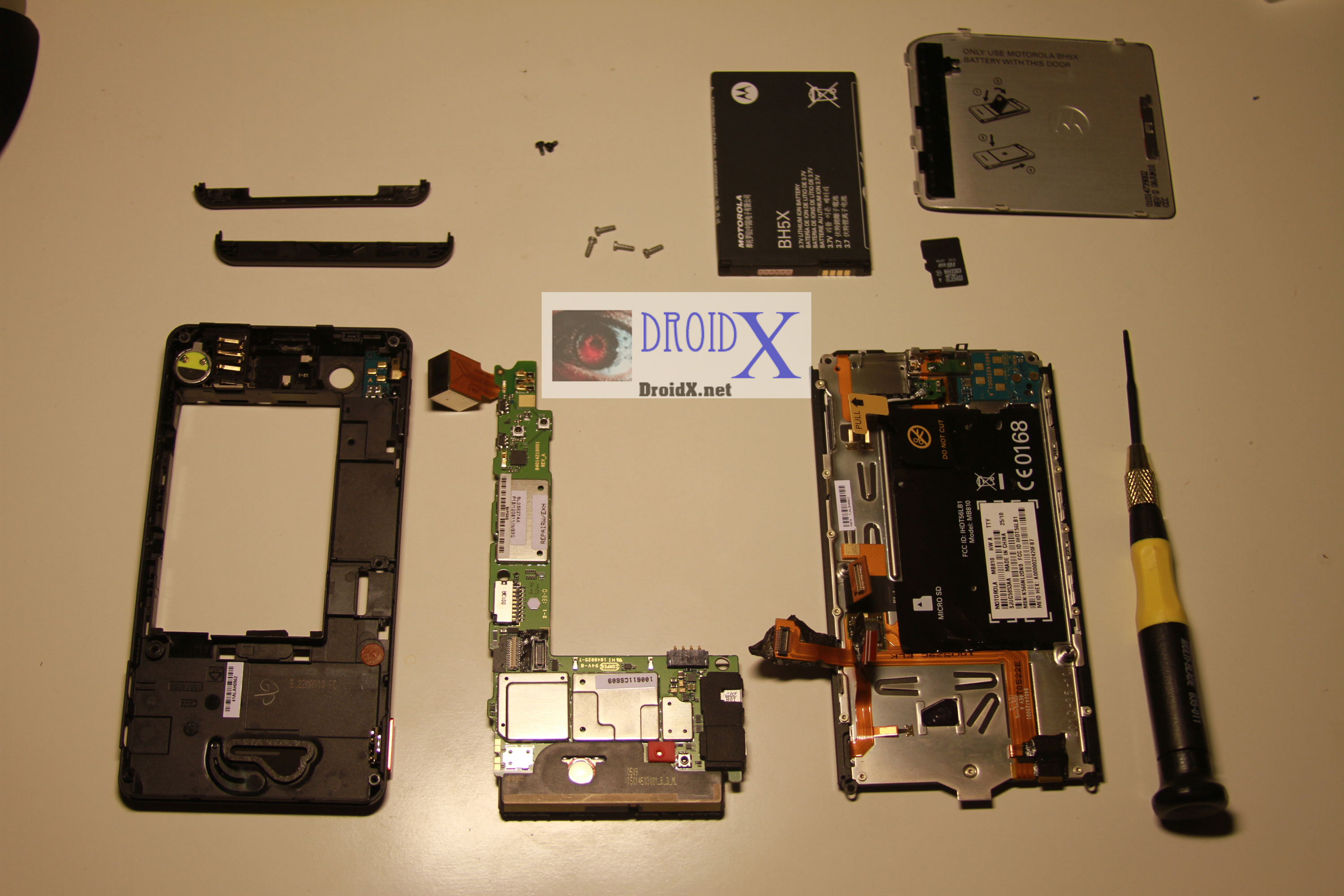

17. Отсоединив этот шлейф наш Дроид будет разобран на три части.

Прикрепленное изображение

18. Поздравляю! Вы только что закончили разборку вашего Droid X!

Если вы хотите добраться до сенсорного экрана, вам придётся открутить ещё порядка 10-ти болтов Т4.
У меня не было отвертки, так что я на этом остановился.

На самом деле я хотел увидеть чипы и микросхемы этого мощного устройства, но они спрятаны под защитными металлическими кожухами,
отпаять которые я не решился. Теперь я должен вернуть устройство Verizon'у, так что вам придётся подождать, пока я не куплю себе этот аппарат.

Для сборки Дроида выполняйте все пункты в обратном порядке.

И также у меня есть видео, которое я выложу позже. Следите за новостями!

Прикрепленное изображение

Другие фотографии разобранного Droid X!

Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение

Прикрепленное изображение
[close]


----------------
Копирайты/Copyrights:
Droid X Dissected!
by Droid X on Friday, June 25th, 2010
© droidx.net
Перевод by EXL, специально для MotoFan.Ru
