Motorola XT720 Изнутри, Faq для Мотофана

garic
сообщение 25.12.2010, 3:04


Интересующийся
**

Группа: Пользователи
Сообщений: 95
Регистрация: 21.10.2006
Из: Ростов на Дону
Пользователь №: 104 131
Модель телефона: Galaxy s 2
Прошивка: motofan


Настроение:
позитив )



Рейтинг: 82



Расскажу о том как разобрать XT720 . В сети инфы не нашел , только разбор вехи.

Постараюсь прокомментировать фотки , в макро не спец не ругайте )

Полез в трубу не из любопытства , начал гибнуть разговорный динамик .

Сначала появился треск при разговоре ,который не убирался снижением громкости .

Прошивка , настройки кристал талк ,не убрали треск . Затем треск пропал сам по себе но

громкость стала тише в два раза . Реально в два раза , приходиться прислушиваться .

Была попытка починить новый XT720 в официальном сервисном центре в моём городе ,

получил жёсткий отказ в связи с тем что труба не РСТ , то есть серая , уговоры и деньги не помогли.

Решил сам приобрести динамик в инете и заменить.

Аппарат очень не простой в разборке поэтому любопытных предупреждаю :


ВСЁ ДЕЛАЕТЕ НА СВОЙ СТРАХ И РИСК ,

ОТВЕТСТВЕННОСТИ ЗА ИНФУ И ИСПОРЧЕННЫЕ ТРУБКИ НЕ НЕСУ !!!

Вынимаем аккумулятор , симку, флешку открываем заглушки зарядки и hdmi

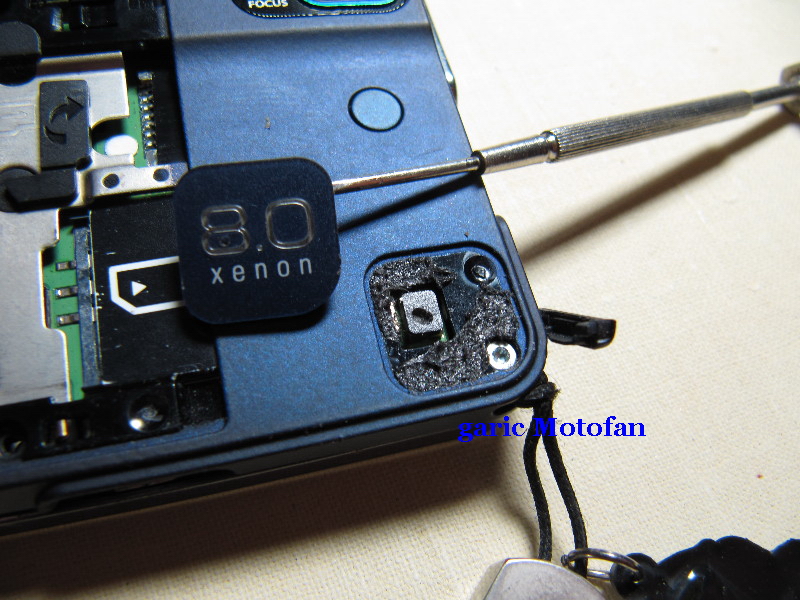

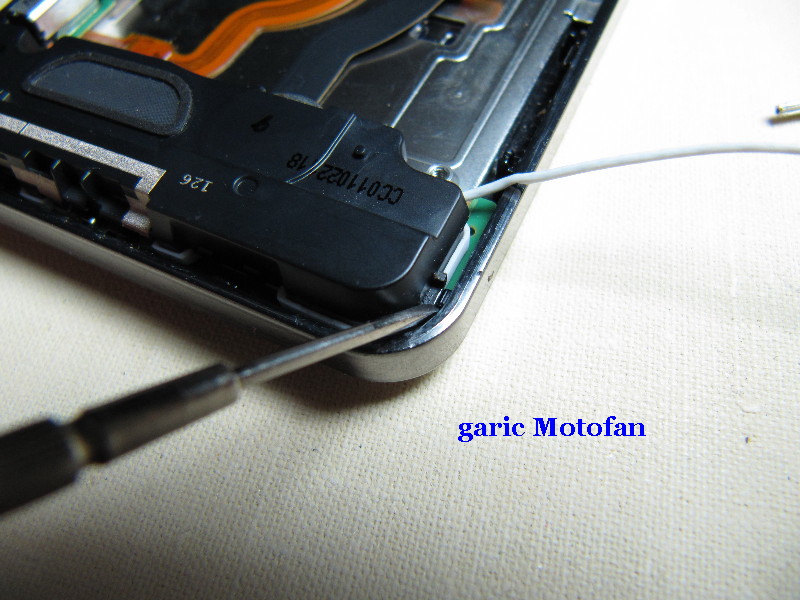

Очень аккуратненько поддеваем и отклеиваем пластиковую панельку которая закрывает динамик

Прикрепленное изображение

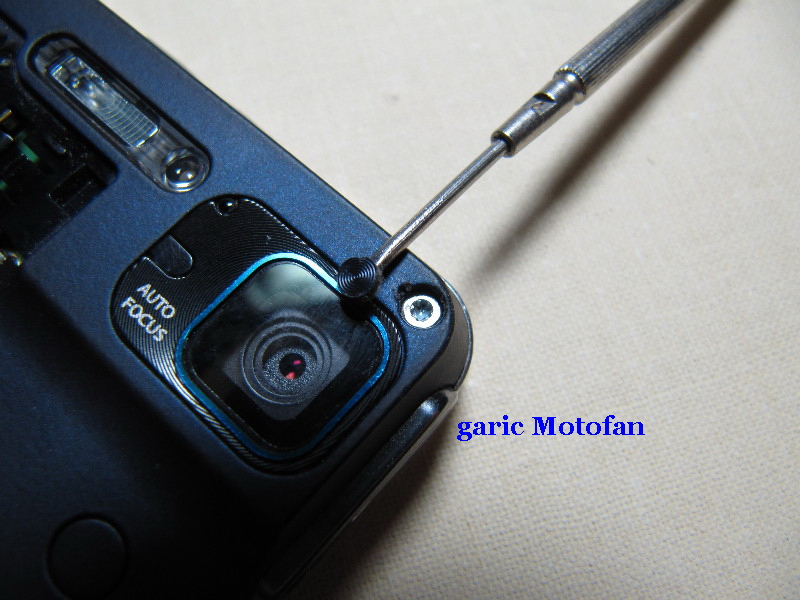

открываются два винта , ещё два таких же посередине трубы и два сверху под заглушками

Прикрепленное изображение
Прикрепленное изображение

При разборке используется отвертка Torx T 5
Перед снятием наклеенных заглушек рекомендую нагреть корпус , например положив на батарею отопления или прогрев феном для сушки волос.

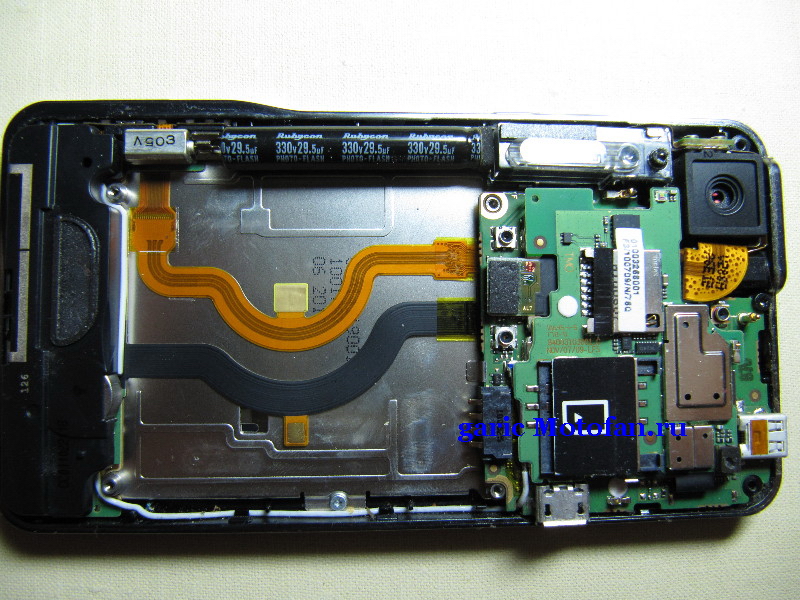

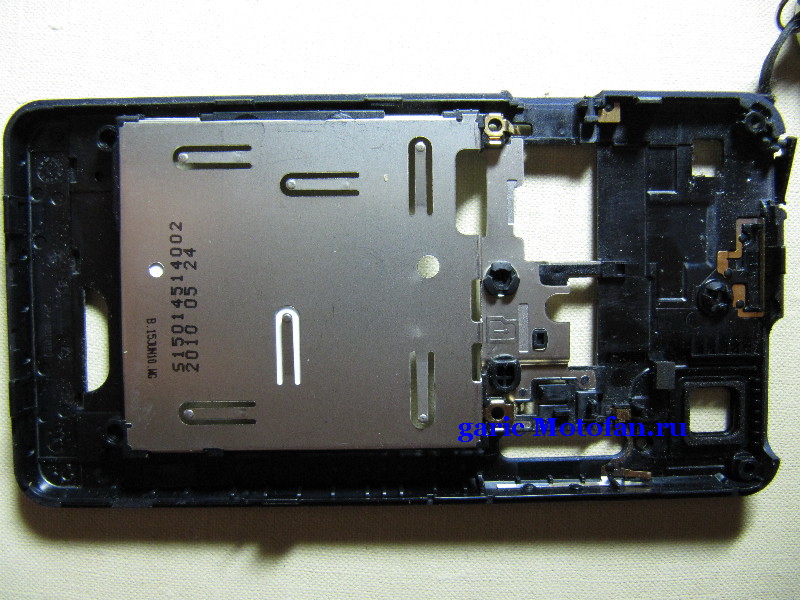

Выкрутив все винты аккуратненько по периметру разщелкиваем половинки телефона.
Прикрепленное изображение

Прикрепленное изображение
Прикрепленное изображение

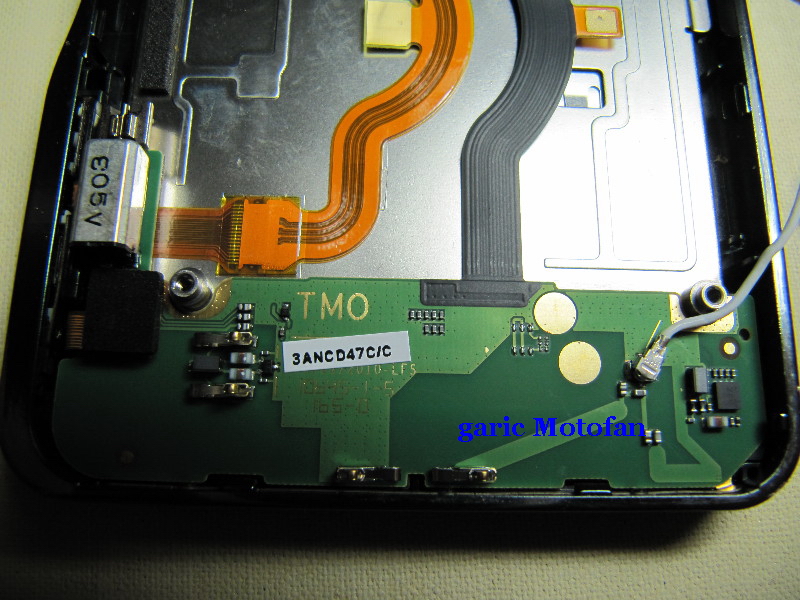

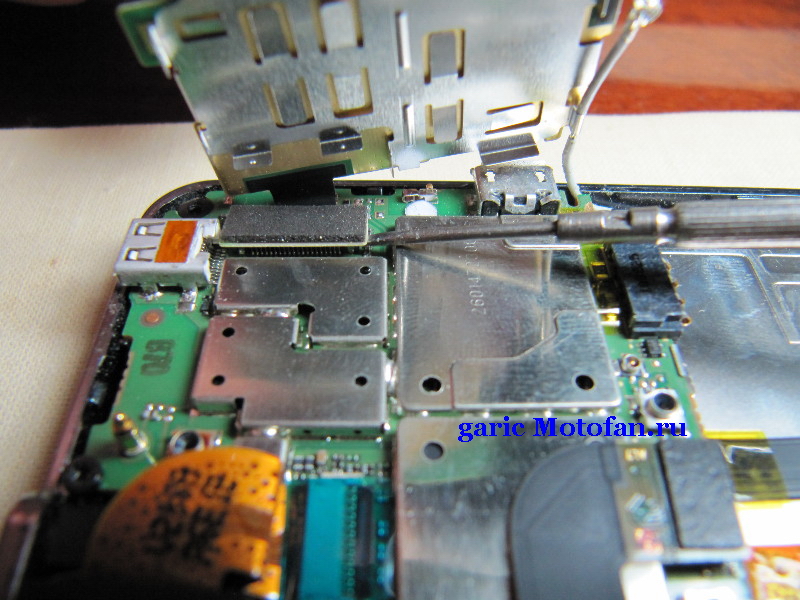

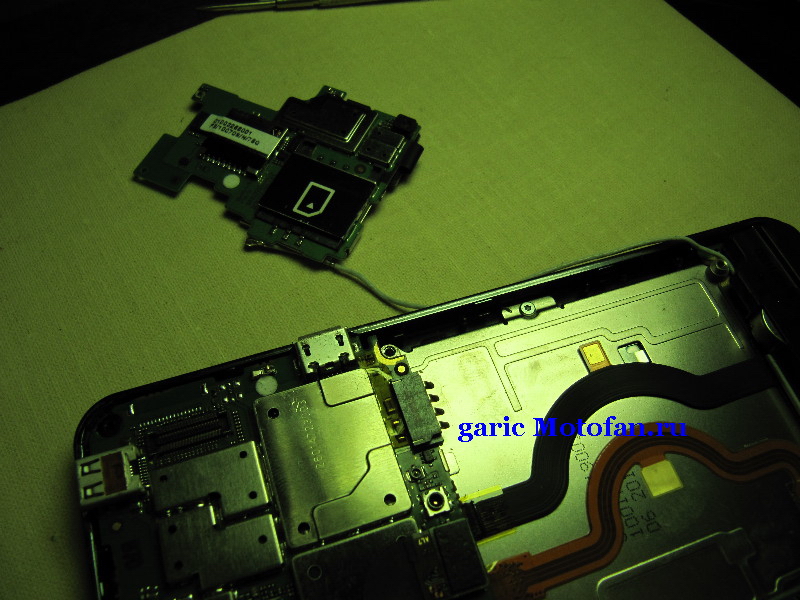

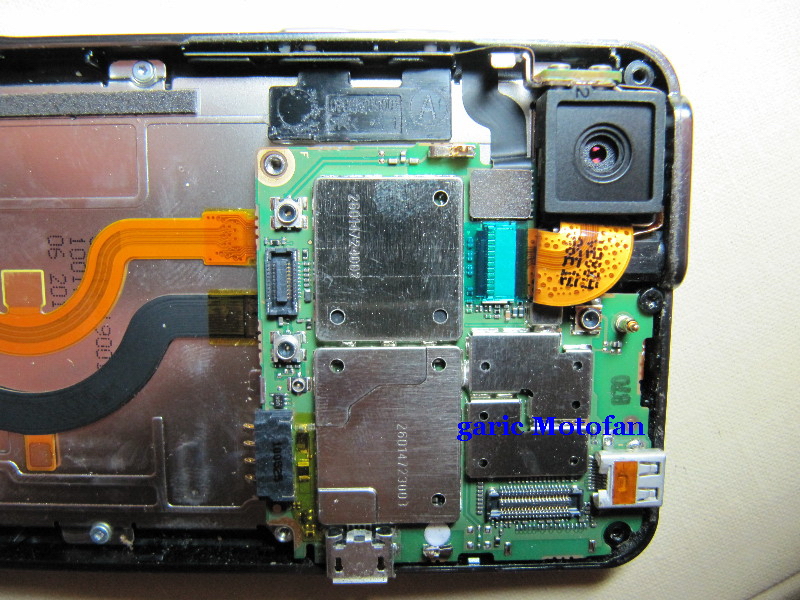

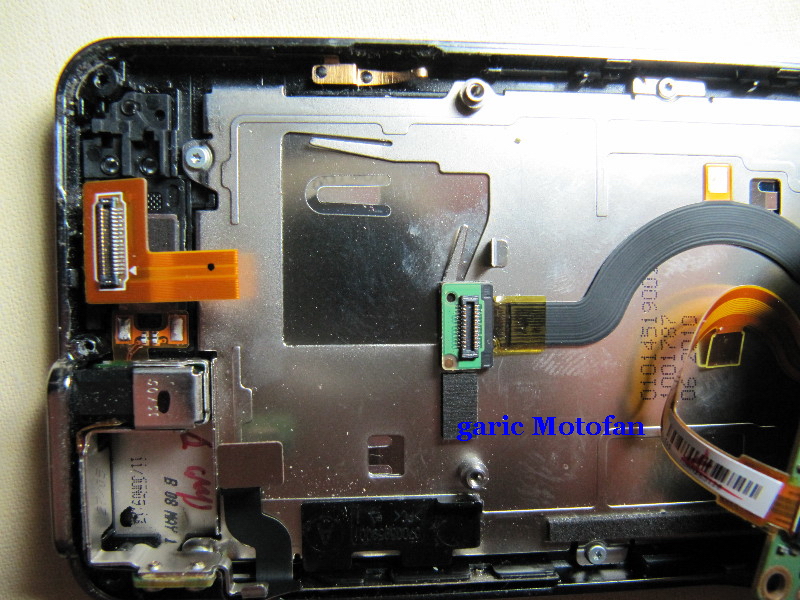

И так видим ,что добираться до разговорного динамика нужно сняв верхнюю плату с

картридером и сим гнездом . Нежно приподнимаем вверх плату , держится она на основной ,материнской , защелкиваясь металлическим крышками на модули чипов, припаянными к обратной стороне верхней платы .

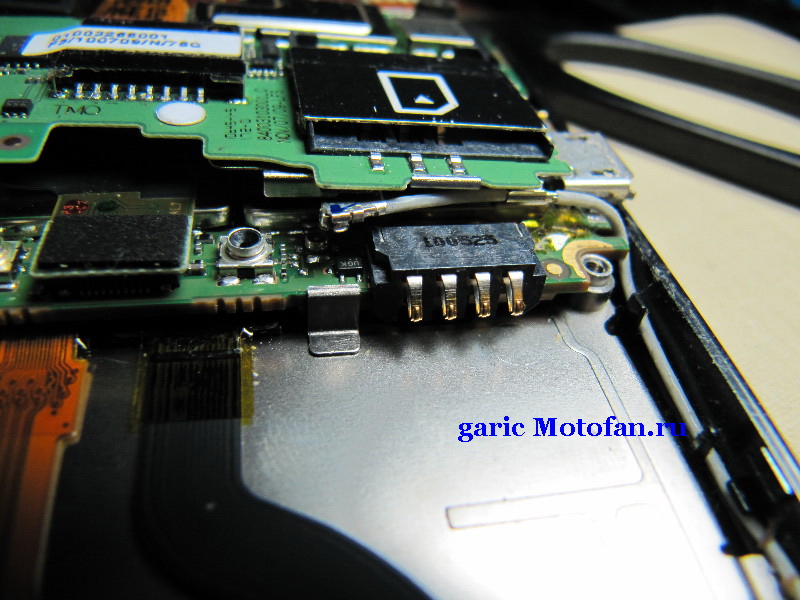

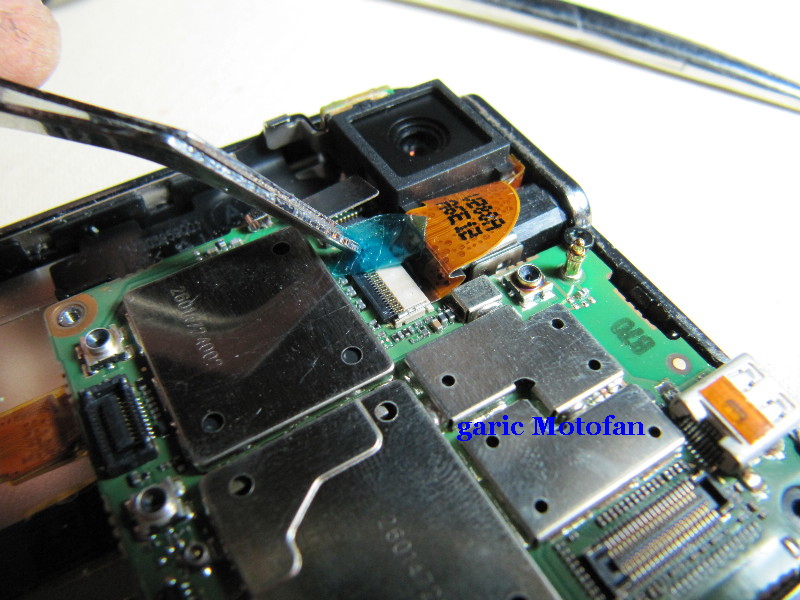

Особое внимание уделяем белому проводочку антенны wi fi пристегнутому к основной плате. Очень нежно поддеваем его и отстегиваем .



Не пытайтесь отделить его от верхней платы ОН ПОДПАЯН ЭКРАНОМ К ПЛАТЕ .

просто отводим в сторону плату и проводок предварительно отстегнув разьём от нижней платы сразу за hdmi

Прикрепленное изображение

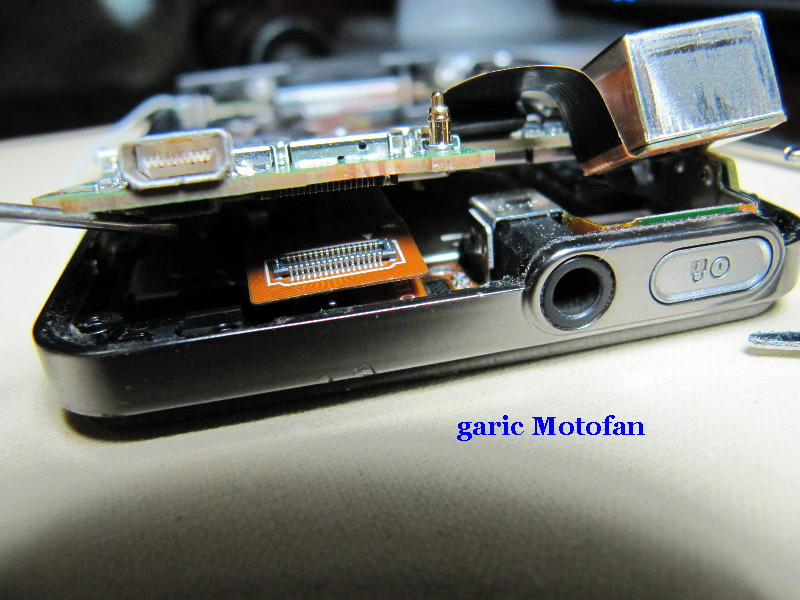

Обратите внимание на шлейф камеры который может зацепиться при поднятии верхней платы

Прикрепленное изображение

Прикрепленное изображение

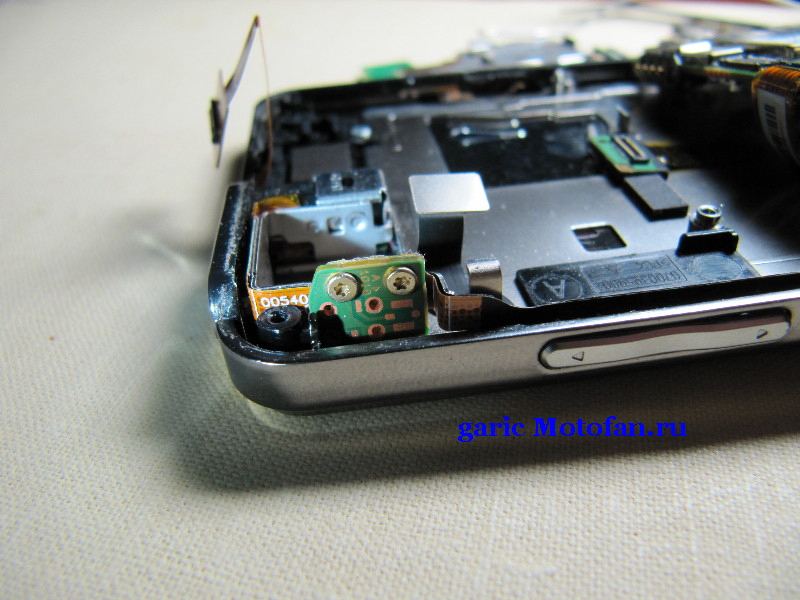

Снимаем разьём модуля вспышки

Прикрепленное изображение

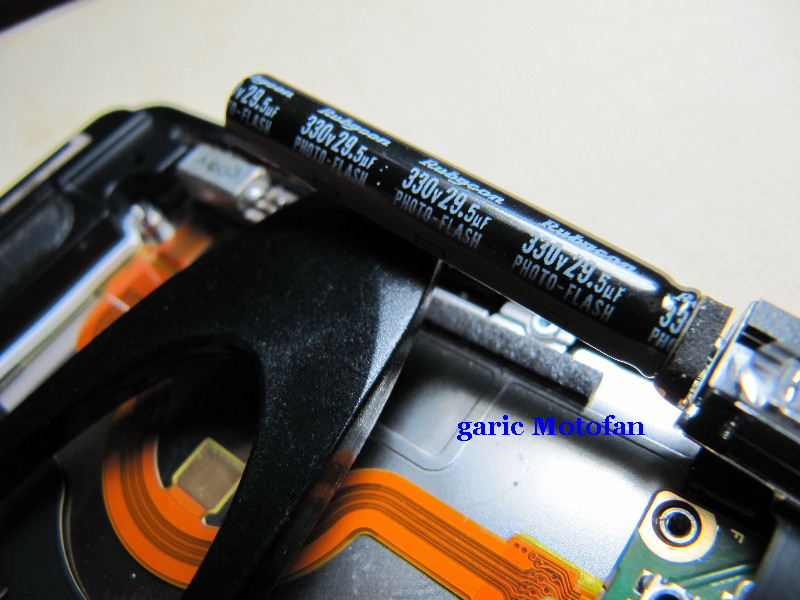

конденсатор не зафиксирован ! есть шанс оторвать

Прикрепленное изображение

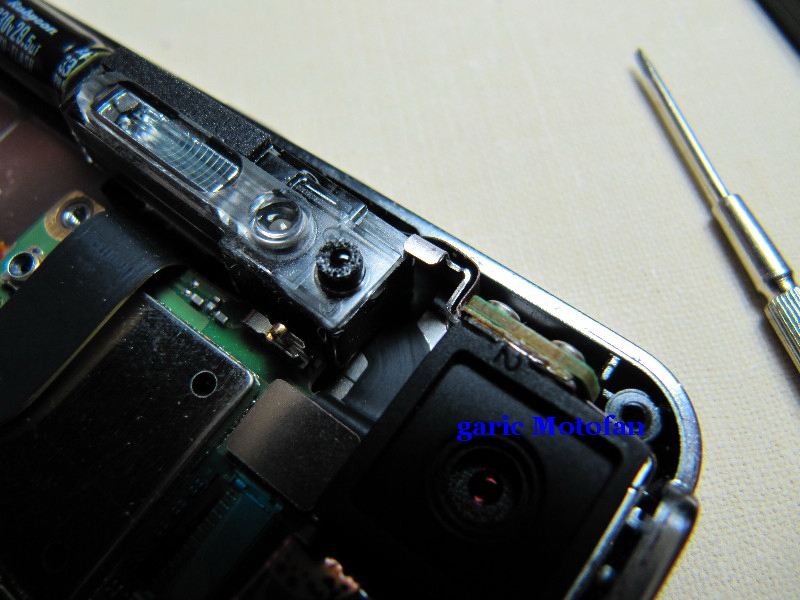

Сдвигаем модуль вспышки вниз к динамику, освобождая от верхнего металлического прижима.

Прикрепленное изображение

Вот что получилось

Прикрепленное изображение

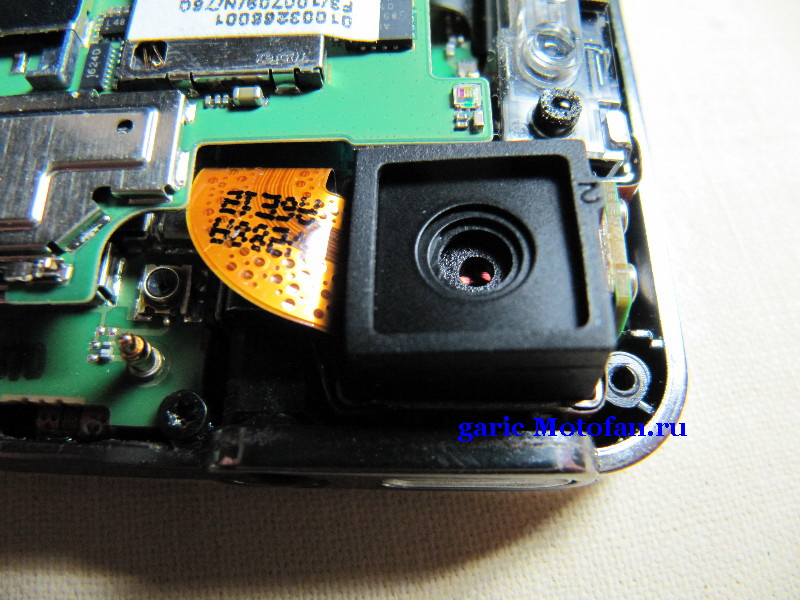

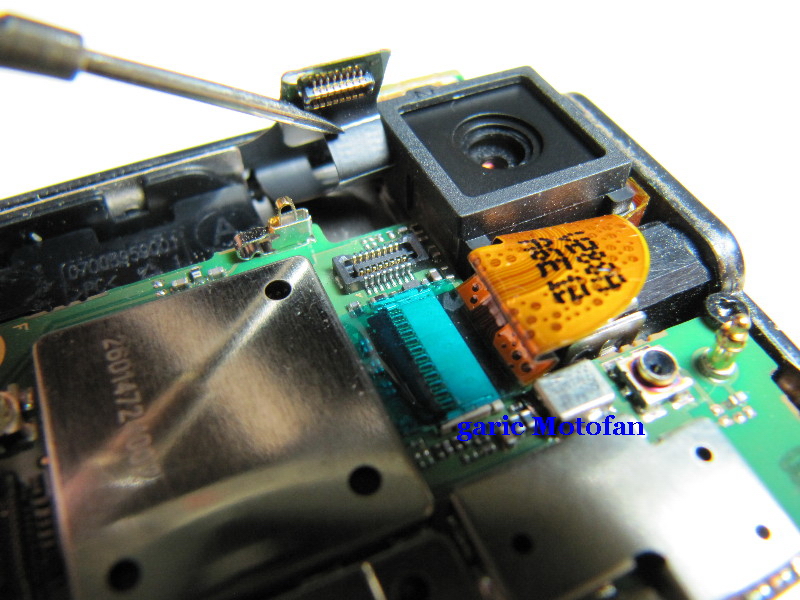

Отстегиваем боковой разьём около модуля камеры

Прикрепленное изображение

Камеру не отстегивал , так как не смог понять где защёлка сдвигается . Просто вынул весь модуль из корпуса
Прикрепленное изображение
Прикрепленное изображение

Откручиваем винт сверху держащий плату и приподнимаем вверх около винта.

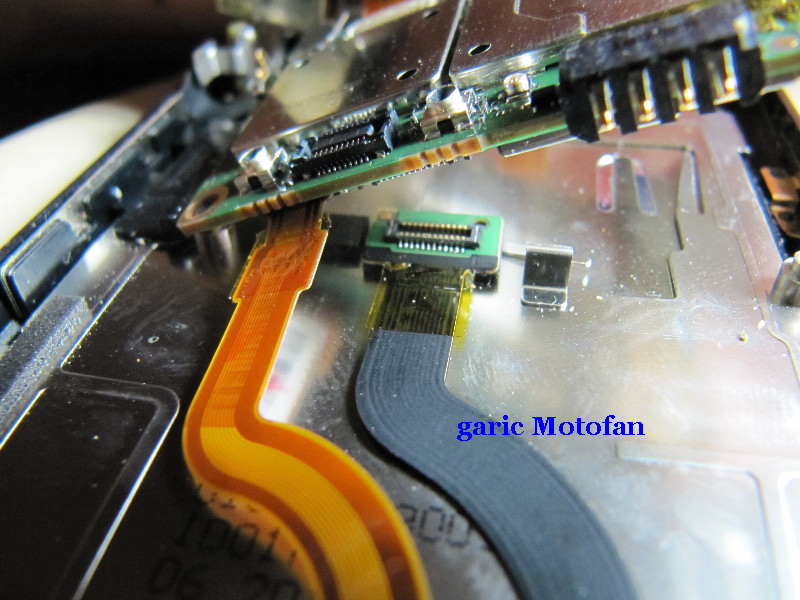

Ещё разьём , расстегиваем

Прикрепленное изображение

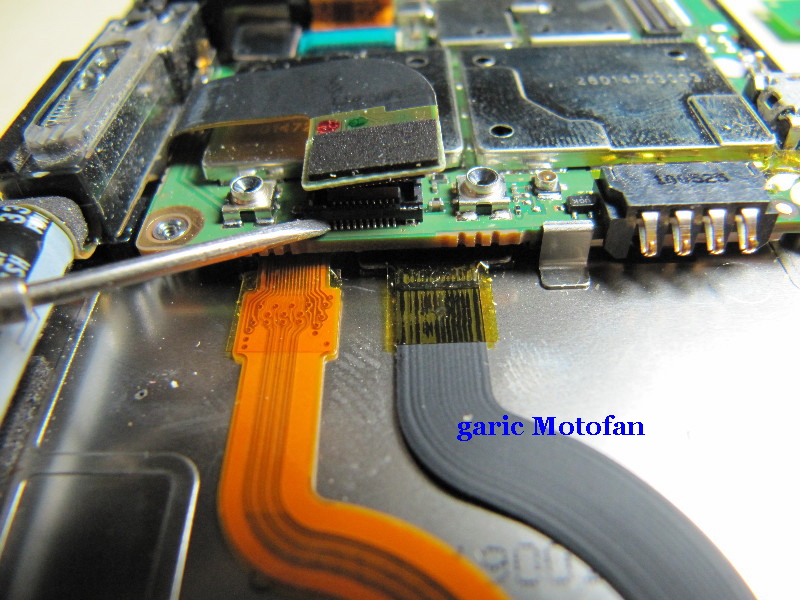

И снизу платы

Прикрепленное изображение

Отводим в сторону и эту плату , соседний коричневый шлейф не отстёгивал , т.к. мне не мешал .

Прикрепленное изображение

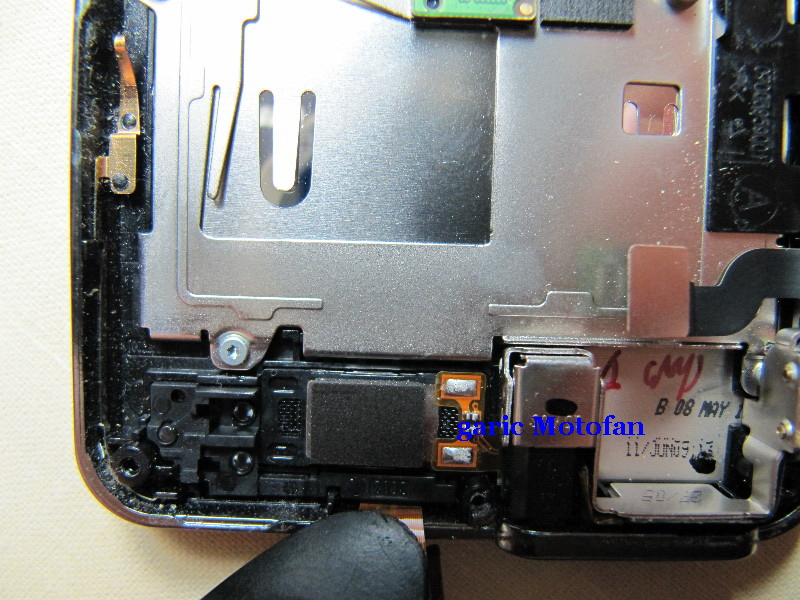

Вот и добрались до разговорного динамика. он стоит между датчиками экрана и разъёмом гарнитуры

Прикрепленное изображение

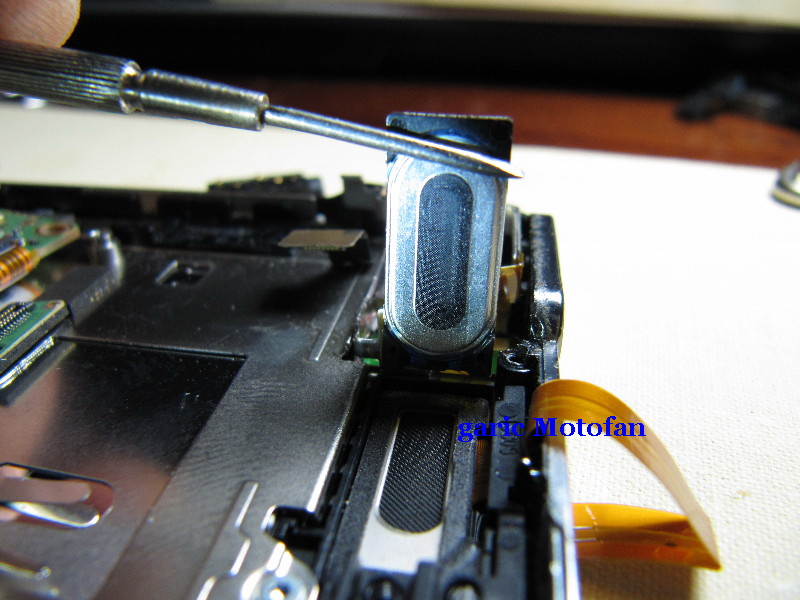

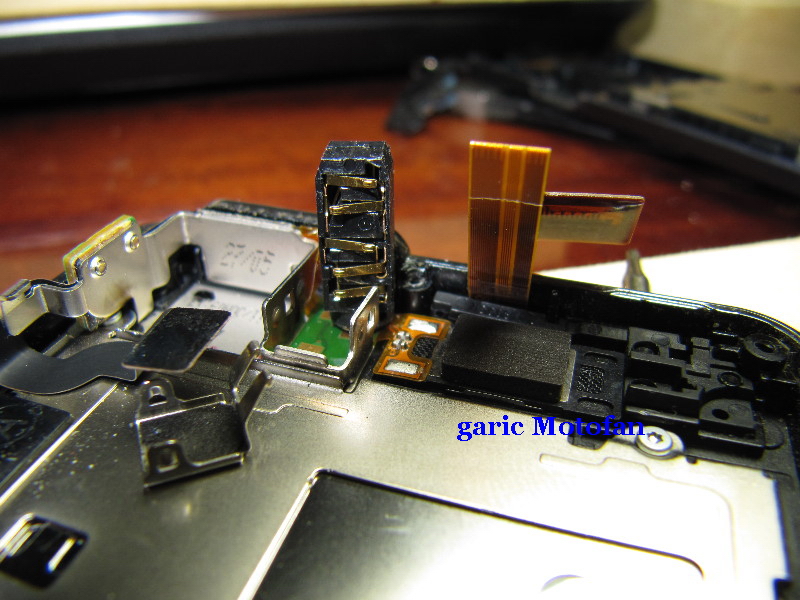

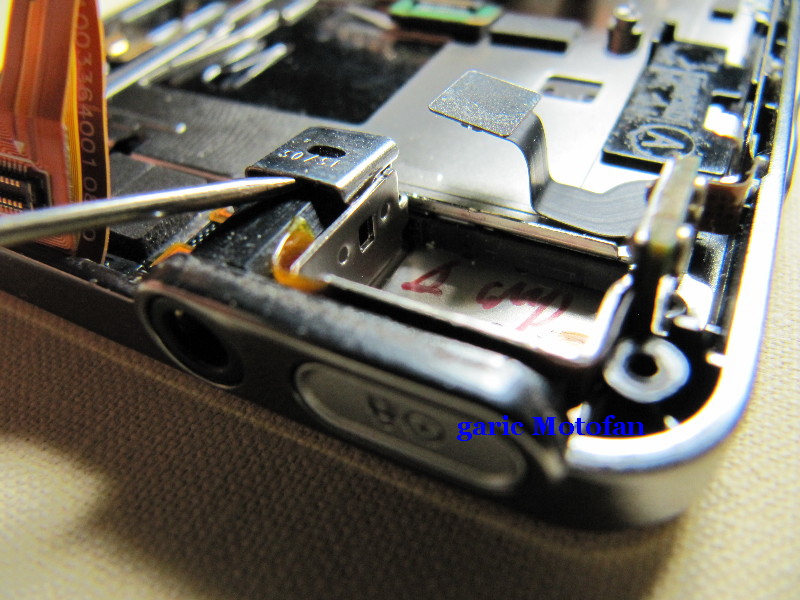

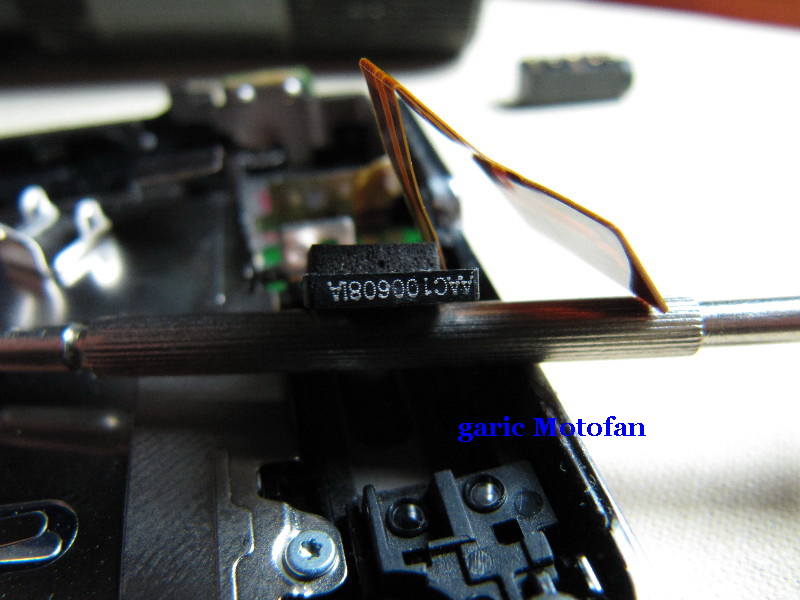

Что бы его приподнять пришлось снять разьем гарнитуры который очень крепко зафиксирован стальной клипсой , просто поддеваем клипсу и тянем вверх.

Прикрепленное изображение
Прикрепленное изображение

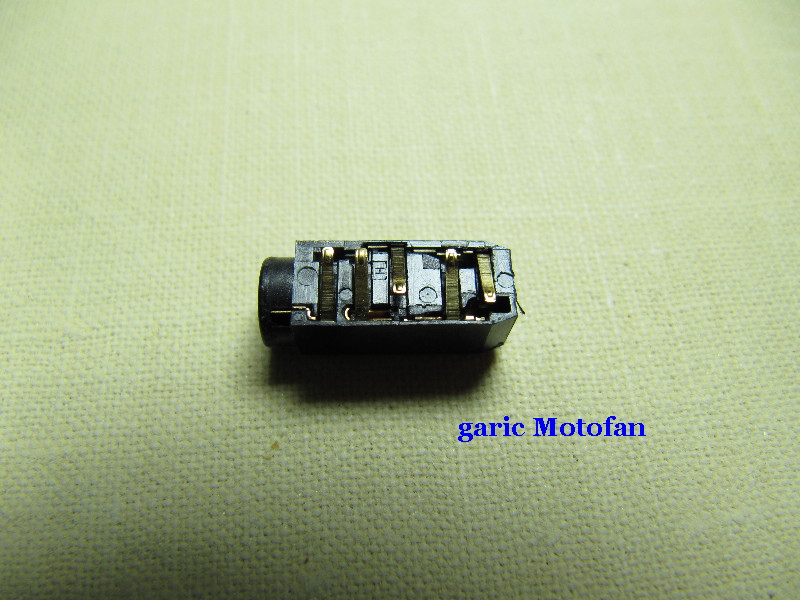

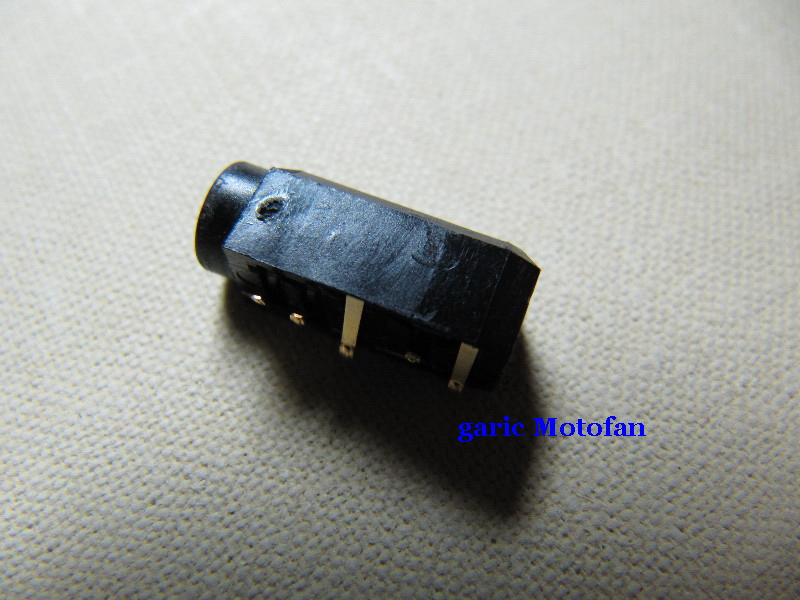

О разьеме отдельно пару слов , внешне ,если бы кто показал 100% не поверил бы что motorola такое может поставить в не дешёвую трубу .
Смотрите сами

Прикрепленное изображение
Прикрепленное изображение

Не разваливается он видимо из за клипсы фиксатора , очень грамотно продуманной.

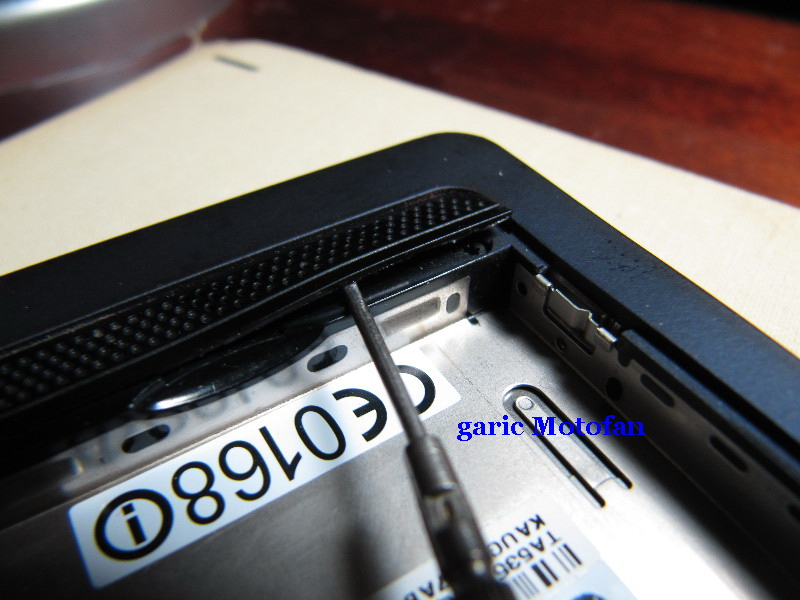

Вот и динамик

Прикрепленное изображение

Прикрепленное изображение

Пыли нет , грязи тоже ( не знаю что ему нужно . есть подозрение на то что на одном шлейфе с разьёмом гарнитуры , может одной электро цепи . Я каждый день подключаю в машине к магнитоле
вместо плеера , может подсадил что то . Если есть спецы прокомментируйте , плиз ,железо .

Ради интереса ещё фотки :

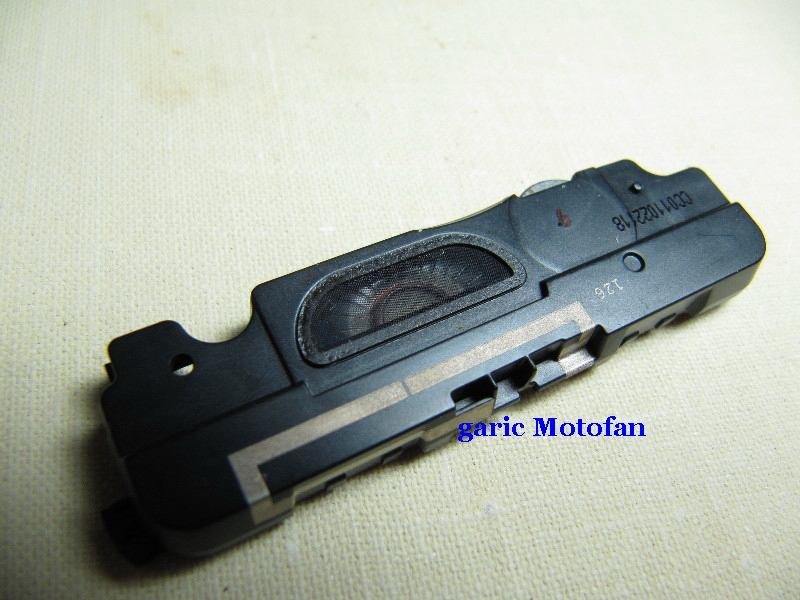

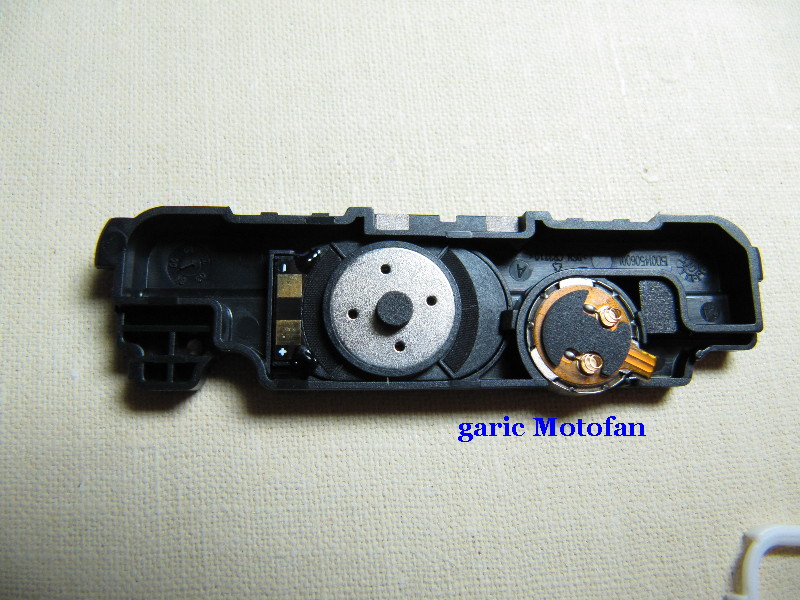

Медиа динамик с акустической виброй , на вехе похожий модуль

Прикрепленное изображение
Прикрепленное изображение
Прикрепленное изображение
Прикрепленное изображение
Прикрепленное изображение

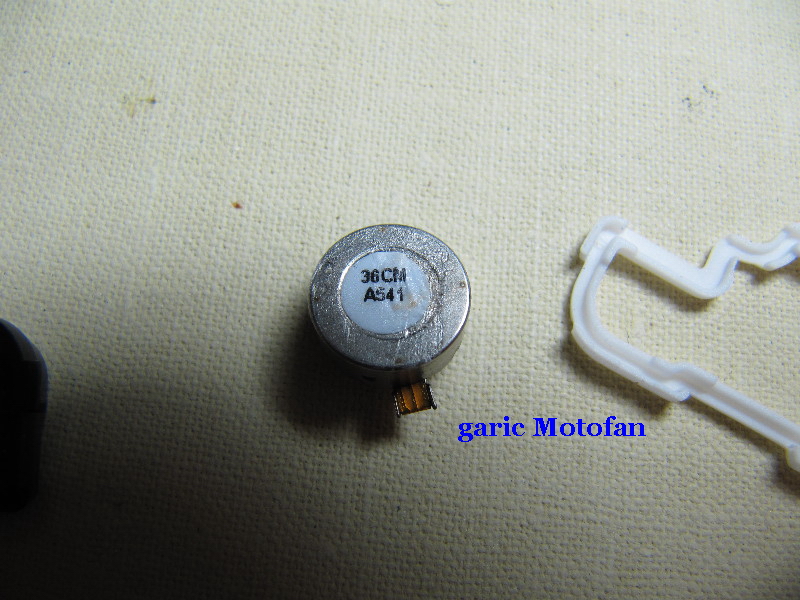

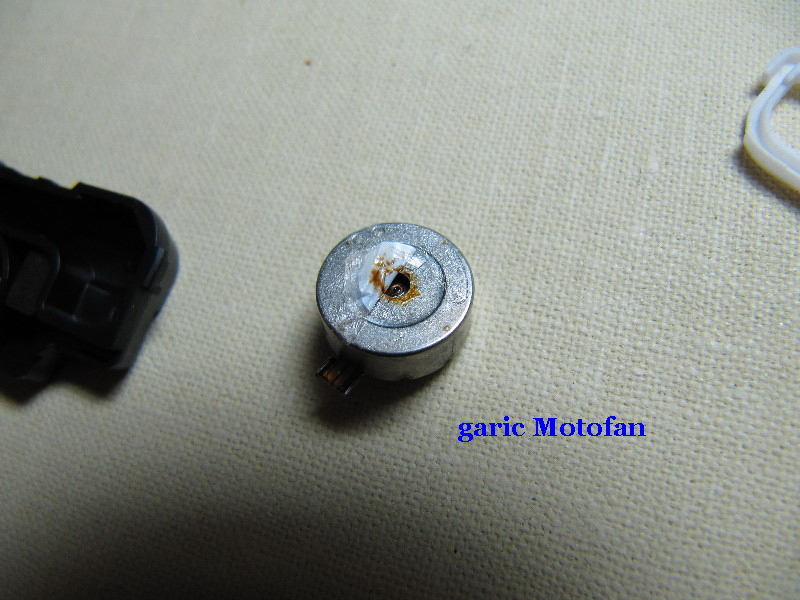

Механическая вибра тоже есть

Прикрепленное изображение

Датчики ориентации в пространстве ) и дата выпуска материнки

Прикрепленное изображение

И любопытная фотка печатки под антенну телика в Корейском исполнении. Может через время , благодаря мотофанам, припаяет кто телек к любимчику)

Прикрепленное изображение


P.S. Все собираем в обратной последовательности . У меня не появилось ни одного люфта , все по прежнему работает. К сожалению возможности посмотреть на чипы а в частности на память у меня нет,
нужен паяльный фен и опыт снятия экранов с платы.

Надеюсь не зря потратил время и отчёт кому то пригодится .

P.S.S. [size=7] ВСЕХ МОТОФАНОВ С НАСТУПАЮЩИМ НОВЫМ ГОДОМ !!![\size]

Сообщение отредактировал BALU - 22.2.2011, 15:28
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
NeoBeZ_33
сообщение 25.12.2010, 5:51


Новичок
*

Группа: Пользователи
Сообщений: 18
Регистрация: 19.6.2010
Из: Moscow
Пользователь №: 218 005
Модель телефона: Motorola XT 720

Рейтинг: 2.5



эээ...не ну огромное спасибо за этот мануал канешн, но вот я ток не понял как заменить тачскрин по этому мануалу, есь соображения?
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
BALU
сообщение 25.12.2010, 6:54


MotoSkull
*******

Группа: Пользователи
Сообщений: 1 841
Регистрация: 24.2.2005
Из: г.Пенза
Пользователь №: 37 593
Модель телефона: 90-60-90
Прошивка:
Финалист Конкурса 2010


Настроение:
В Этой Жизни Меня Подводят Доброта и Порядочность



Рейтинг: 1133



Цитата(garic @ Сегодня, 5:59)

garic
*



если фотки делал сам то проставь копирайта
мол garic Motofan
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
deathfire
сообщение 22.2.2011, 4:58


Новичок
*

Группа: Начинающий
Сообщений: 1
Регистрация: 9.12.2010
Пользователь №: 221 898
Модель телефона: milestone ht720
Прошивка: android 2.1

Рейтинг: 0



Доброго времени суток!!!
Подскажите где можно приобрести тач на данный девайс а то уже голова пухнет от лазинья в нете. Ответы желательно в личку.
Заранее благодарен
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
DJ DenS
сообщение 22.2.2011, 7:46


Мастер
****

Группа: Пользователи
Сообщений: 155
Регистрация: 23.3.2008
Пользователь №: 167 427
Модель телефона: L9, Motorola XT720

Рейтинг: 23.5



Цитата(deathfire @ 22.2.2011, 7:58) *

Доброго времени суток!!!
Подскажите где можно приобрести тач на данный девайс а то уже голова пухнет от лазинья в нете. Ответы желательно в личку.
Заранее благодарен

[XT720] Обсуждение Motorola Milestone XT720!
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
kirpich6900
сообщение 21.2.2012, 9:00


Новичок
*

Группа: Пользователи
Сообщений: 10
Регистрация: 18.12.2008
Пользователь №: 188 920
Модель телефона: Motorola XT720
Прошивка: RUS MOD 2.10

Рейтинг: 0



Спасибо, очень помогло. Убирал песок между экраном и защитным дисплеем... Жаль не было под рукой фотоаппарата чтобы немного дополнить мануал.
Перед тем как снимать внутренний защитный кожух дисплея аккуратно отклейте плату под мультимедийным динамиком и открутите там два винтика.

Вопрос к автору, помогла ли замена динамика? Я сам с такой же проблемой столкнулся, динамик стал тише то ли прошивка то ли помирает динамик. Телефону уже 1.5 года проблем до сих пор не возникало.

Сообщение отредактировал kirpich6900 - 21.2.2012, 9:05
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
garic
сообщение 21.2.2012, 14:35


Интересующийся
**

Группа: Пользователи
Сообщений: 95
Регистрация: 21.10.2006
Из: Ростов на Дону
Пользователь №: 104 131
Модель телефона: Galaxy s 2
Прошивка: motofan


Настроение:
позитив )



Рейтинг: 82



Помогло, но не на долго, новый проработал громко пару месяцев а обошелся в 1500 с ебея, так как он идет в сборе с шлейфом . Забил на эту проблему, прислушиваюсь, уже сдох родной аккумулятор если еще и динамик заказывать то труба золотая становится
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
wfun
сообщение 11.5.2012, 13:20


Мастер
****

Группа: Пользователи
Сообщений: 226
Регистрация: 23.5.2006
Из: Israel , Ashdod
Пользователь №: 84 424
Модель телефона: XT720
Прошивка: 2.2

Рейтинг: 47



Скажите пожалуйста какая отвертка используется для откручивания более мелких винтов? Нужно поменять экран
Спасибо
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
garic
сообщение 16.5.2012, 20:05


Интересующийся
**

Группа: Пользователи
Сообщений: 95
Регистрация: 21.10.2006
Из: Ростов на Дону
Пользователь №: 104 131
Модель телефона: Galaxy s 2
Прошивка: motofan


Настроение:
позитив )



Рейтинг: 82



Дополню немного раз открыл эту ветку .

Трубке уже 1.5 года , порядком потерлась , так как привык что бы труба была в форме smile.gif решил обордрать хром вокруг экрана.

Труба в кармане обтерлась , решился , взял нулёвку наждачку , разобрал полностью.

Осталась в руках верхняя панель с экраном, кнопки снял подковырнув зубочисткой.

На стекле была пленка приклеяна которая тоже затёрлась , если нет у вас нужно из любой вырезать универсальной на время , т. к. кантик вокруг экрана нужно тоже обтачивать и шлифовать.

Качелька громкости тоже обтерлась её тоже ошкурил стала светлая белая , мелкая кропотливая работа
у кого туго с терпением и усидчивостью не стоит браться smile.gif

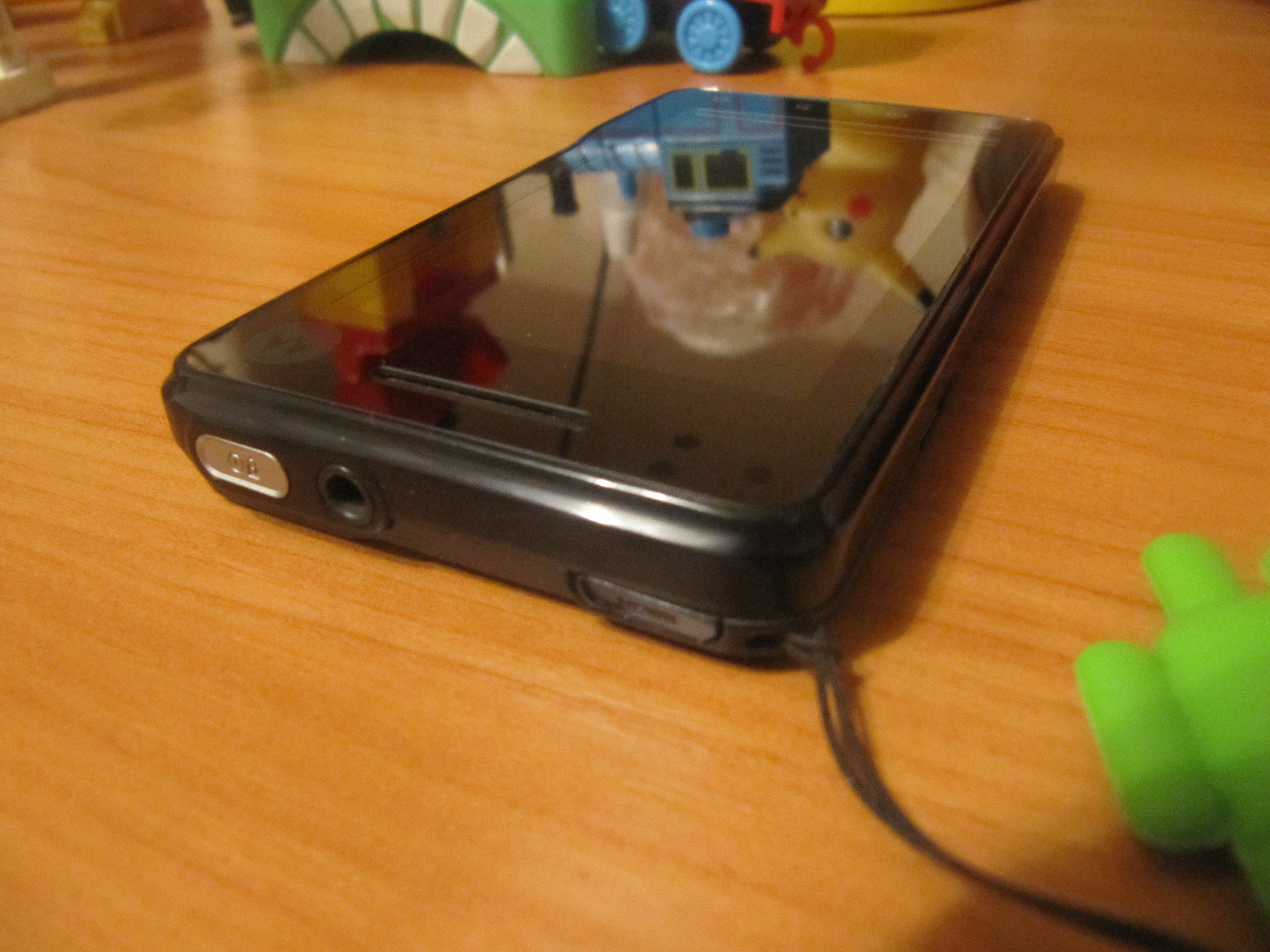

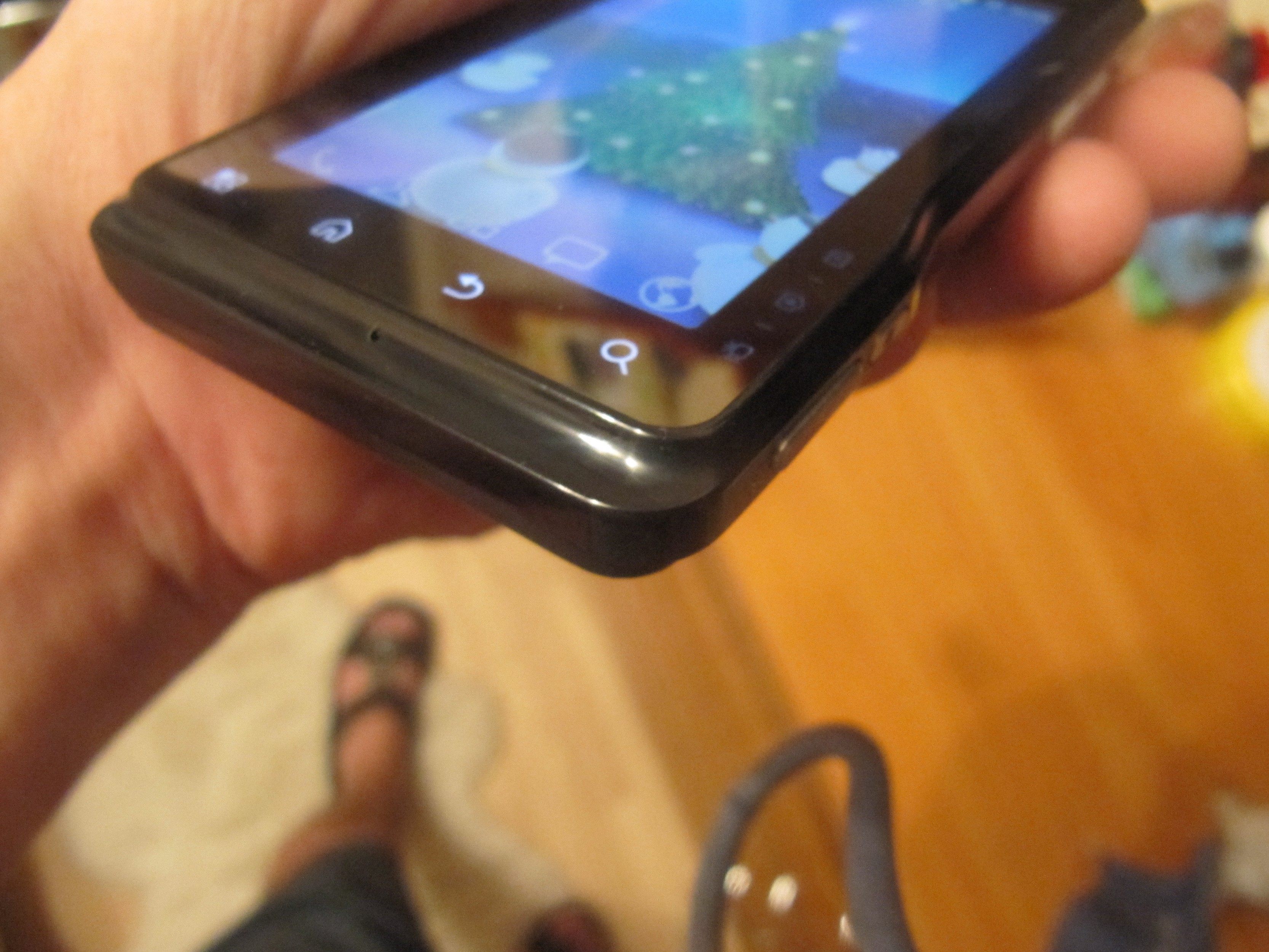

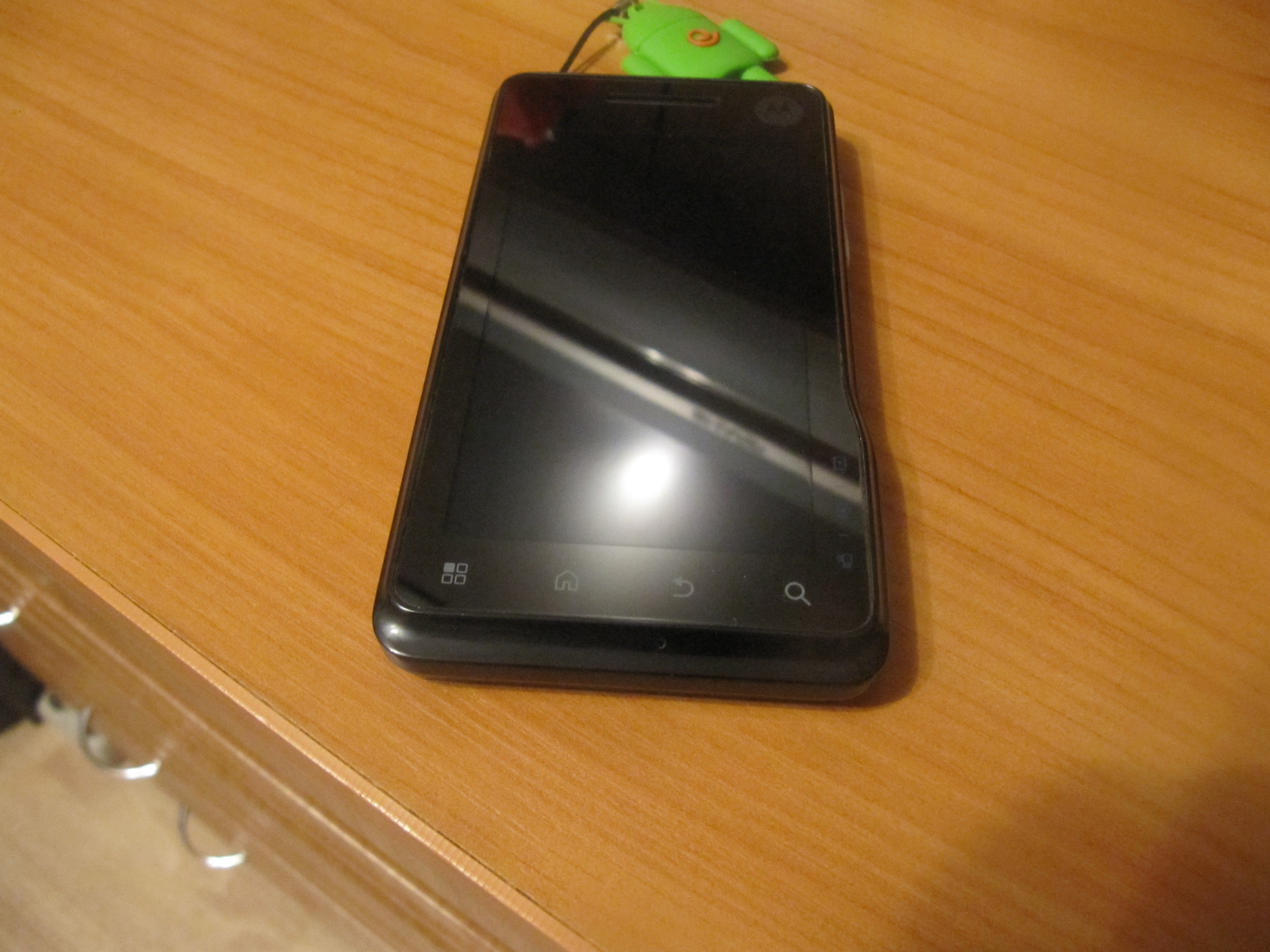

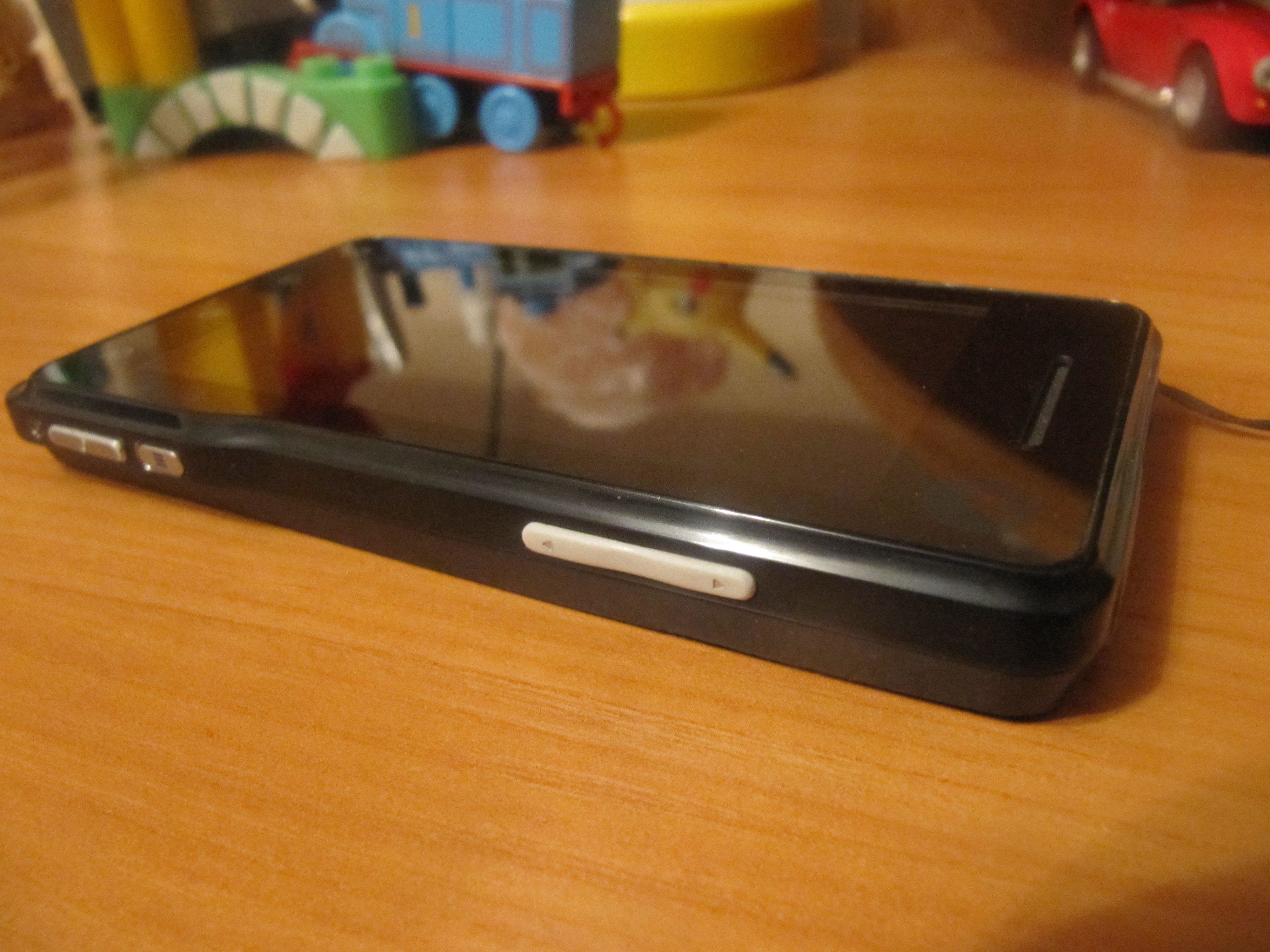

Вобщем вот такой получился handmade :

Знакомые в один голос сказали трубу сменил ??? , Экран визуально за счёт черного кажется больше.



Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение


Корпус тер нулёвкой , долго . где то пару часов , все таки в итоге стер со всех уголков и впадин хром.
Когда наждачка забивается получается полировка если долго тереть по одному месту.
После взял фетровую ткань и пасту ГОЯ и полирнул . Пластик хорошо полируется главное в ручную без шлиф машин )

Добавлено позже (17.5.2012, 0:20):

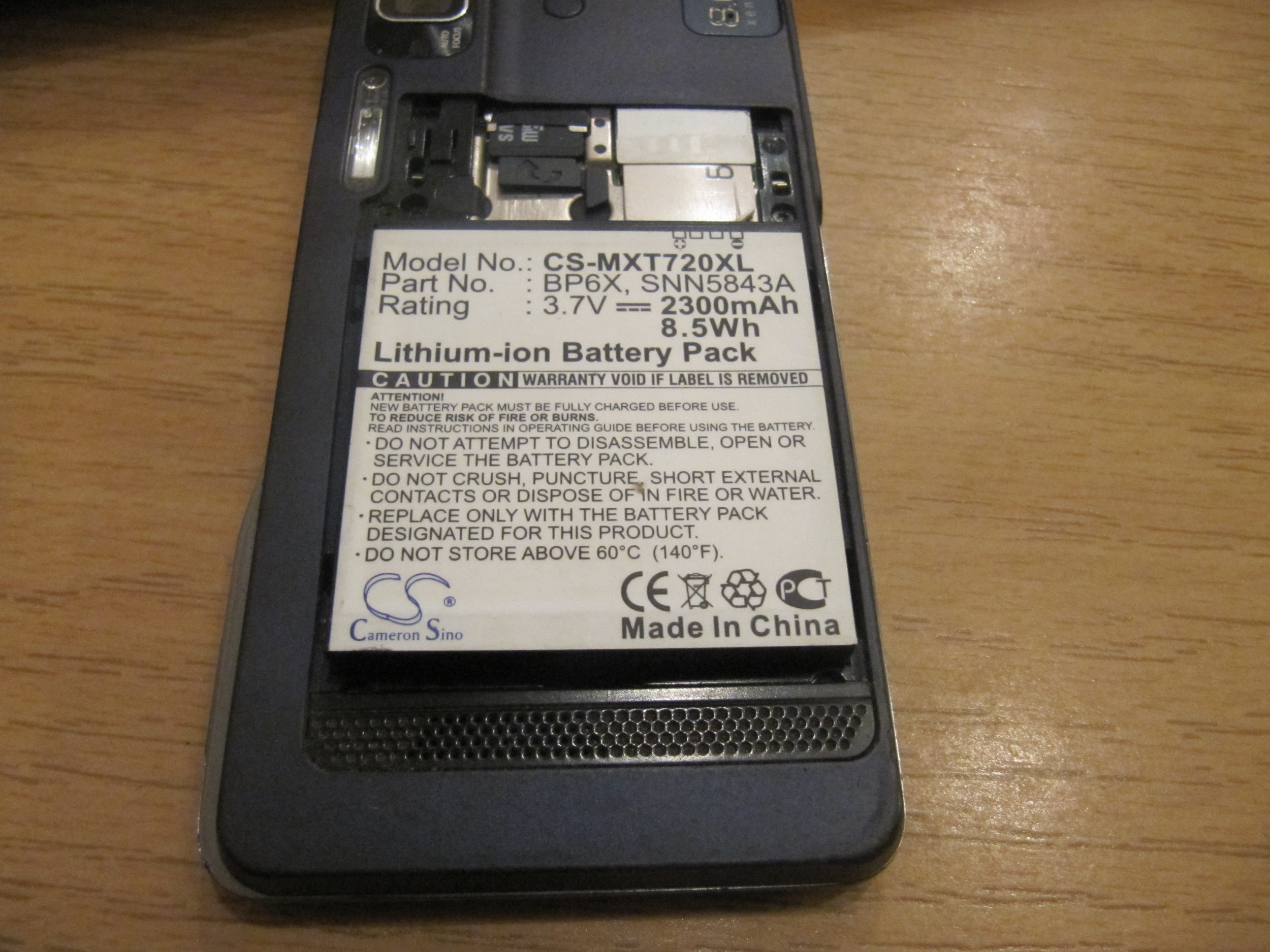

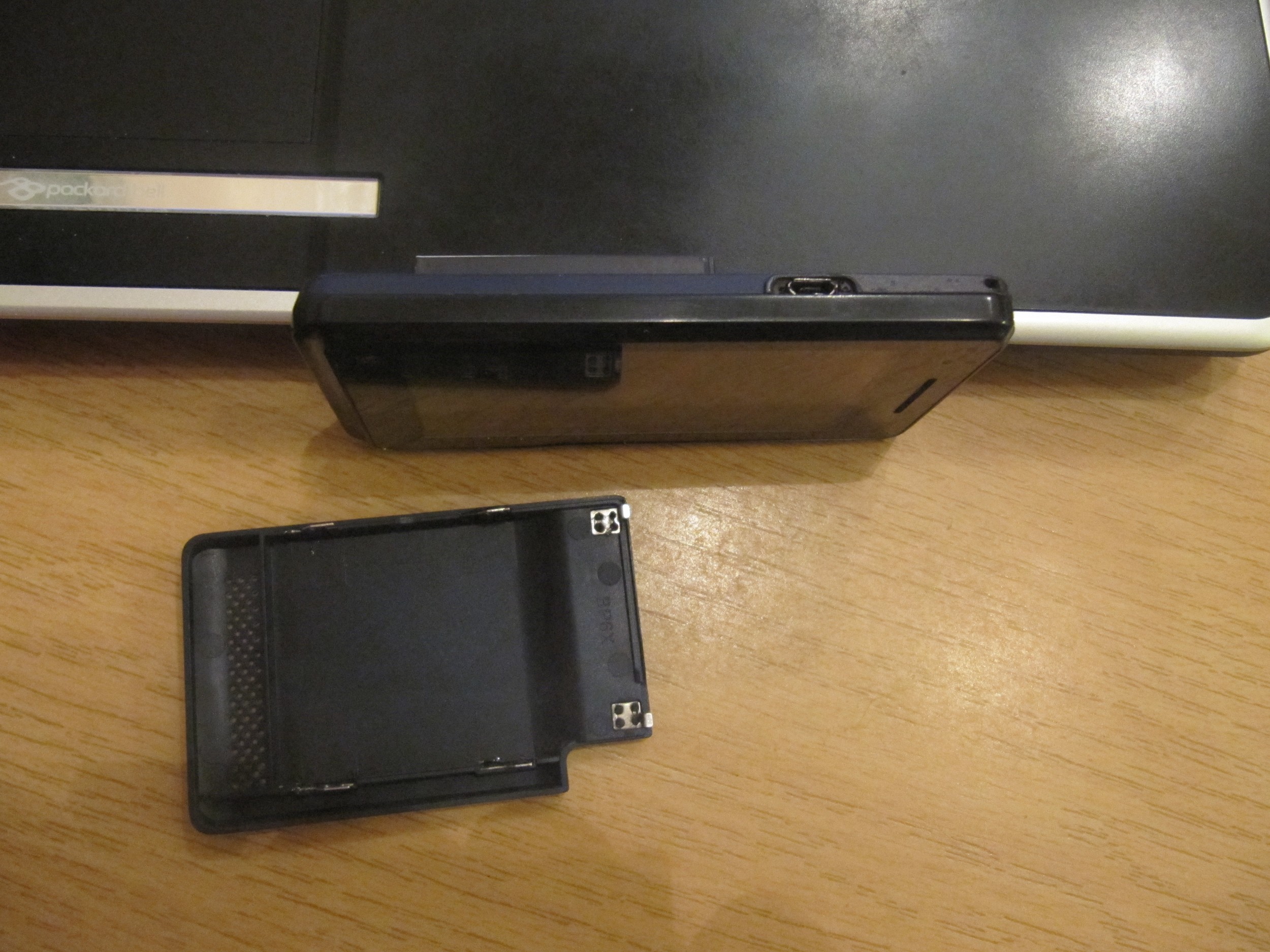

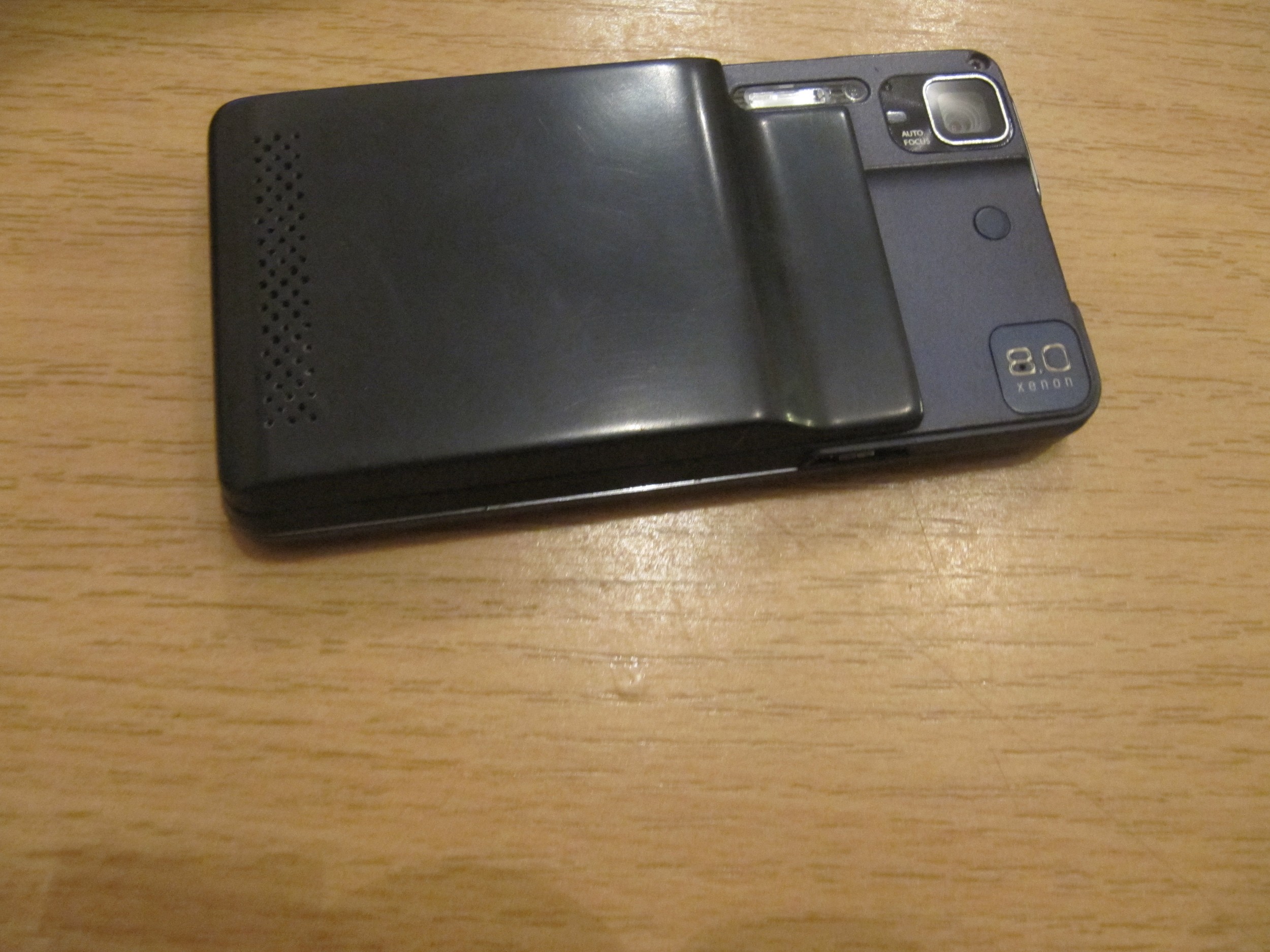

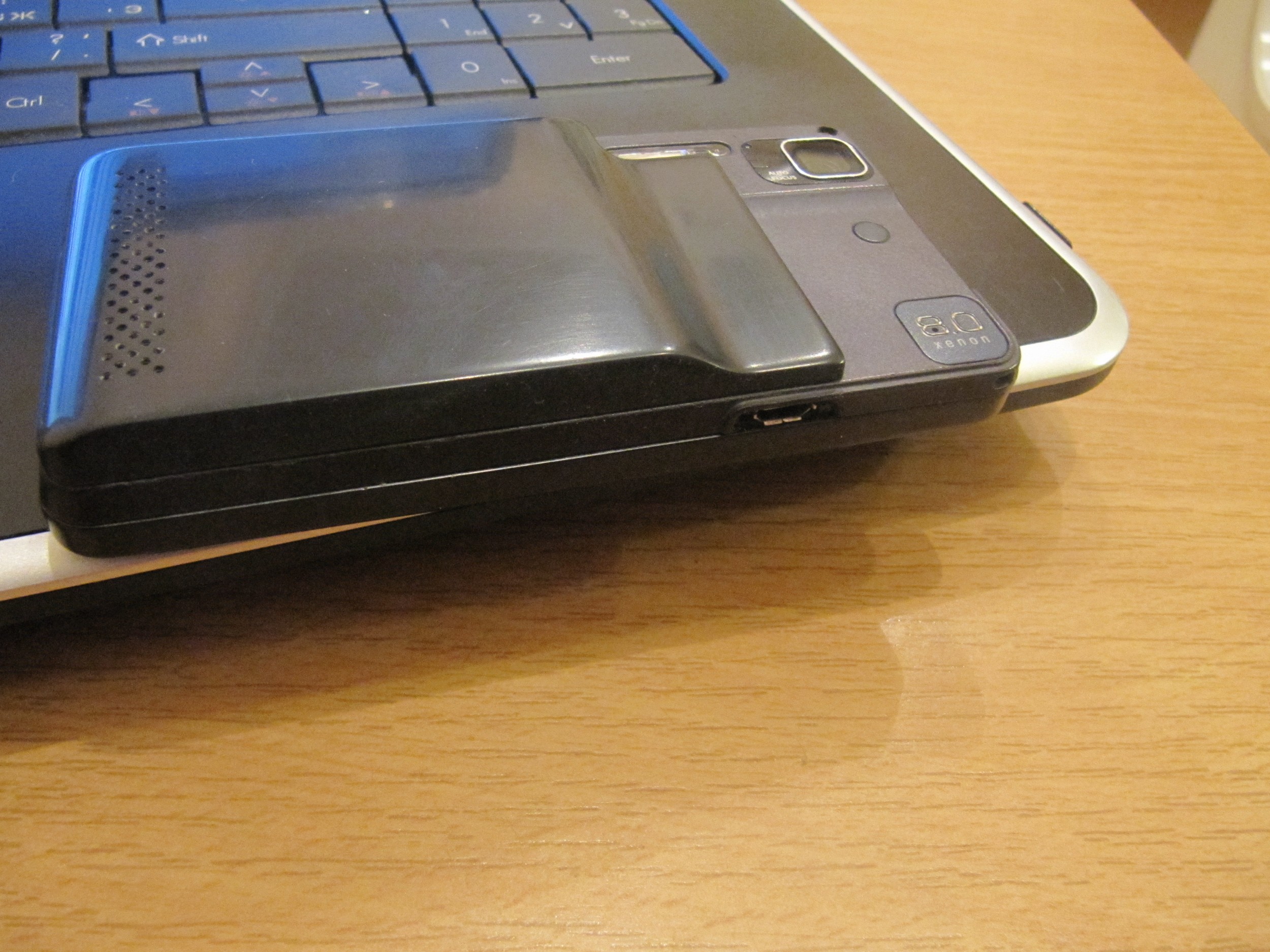

Ещё фото с усилинным аккумулятором , крышка которая шла с ним пластиковая ,
была покрыта голубым софтачем , пришлось тоже стереть потому как подходящий родной цвет под краской оказался.

Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение Прикрепленное изображение
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
wfun
сообщение 2.7.2012, 14:56


Мастер
****

Группа: Пользователи
Сообщений: 226
Регистрация: 23.5.2006
Из: Israel , Ashdod
Пользователь №: 84 424
Модель телефона: XT720
Прошивка: 2.2

Рейтинг: 47



Цитата(wfun @ 11.5.2012, 16:20) *

Скажите пожалуйста какая отвертка используется для откручивания более мелких винтов? Нужно поменять экран
Спасибо

Уже разобрался отвертка T3
