Помогите найти распиновку JTAG для Cliq XT

takada
сообщение 11.2.2011, 19:00


Опытный
***

Группа: Пользователи
Сообщений: 125
Регистрация: 26.10.2010
Пользователь №: 220 892
Модель телефона: Motorola Defy
Прошивка: CM7 by Quarx

Рейтинг: 11.5



Я прошил на Cliq XT радио от простого Cliq'а, телефон после перезагрузки ни в какую не включается.
Сейчас я решил попробовать с помощью JTAG залить правильное радио.
Но есть одна неприятность, я не знаю распиновку Cliq XT для JTAG.
Если знать распиновку, любой кто столкнется с этой проблемой, сможет решить её и восстановить свой телефон.
Адаптер JTAG-USB стоит около 30$, так что если получится, ремонт не будет дорогим. Помогите найти распиновку.

Structure of main PCB

[close]


Front side

[close]


Back side

[close]


Сообщение отредактировал takada - 12.2.2011, 8:25
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
gigabyte55555
сообщение 25.3.2012, 10:20


Новичок
*

Группа: Пользователи
Сообщений: 2
Регистрация: 21.3.2012
Пользователь №: 233 363
Модель телефона: cliq xt

Рейтинг: 0



Цитата(takada @ 11.2.2011, 19:00) *

Я прошил на Cliq XT радио от простого Cliq'а, телефон после перезагрузки ни в какую не включается.
Сейчас я решил попробовать с помощью JTAG залить правильное радио.
Но есть одна неприятность, я не знаю распиновку Cliq XT для JTAG.
Если знать распиновку, любой кто столкнется с этой проблемой, сможет решить её и восстановить свой телефон.
Адаптер JTAG-USB стоит около 30$, так что если получится, ремонт не будет дорогим. Помогите найти распиновку.

Structure of main PCB

[close]


Front side

[close]


Back side

[close]

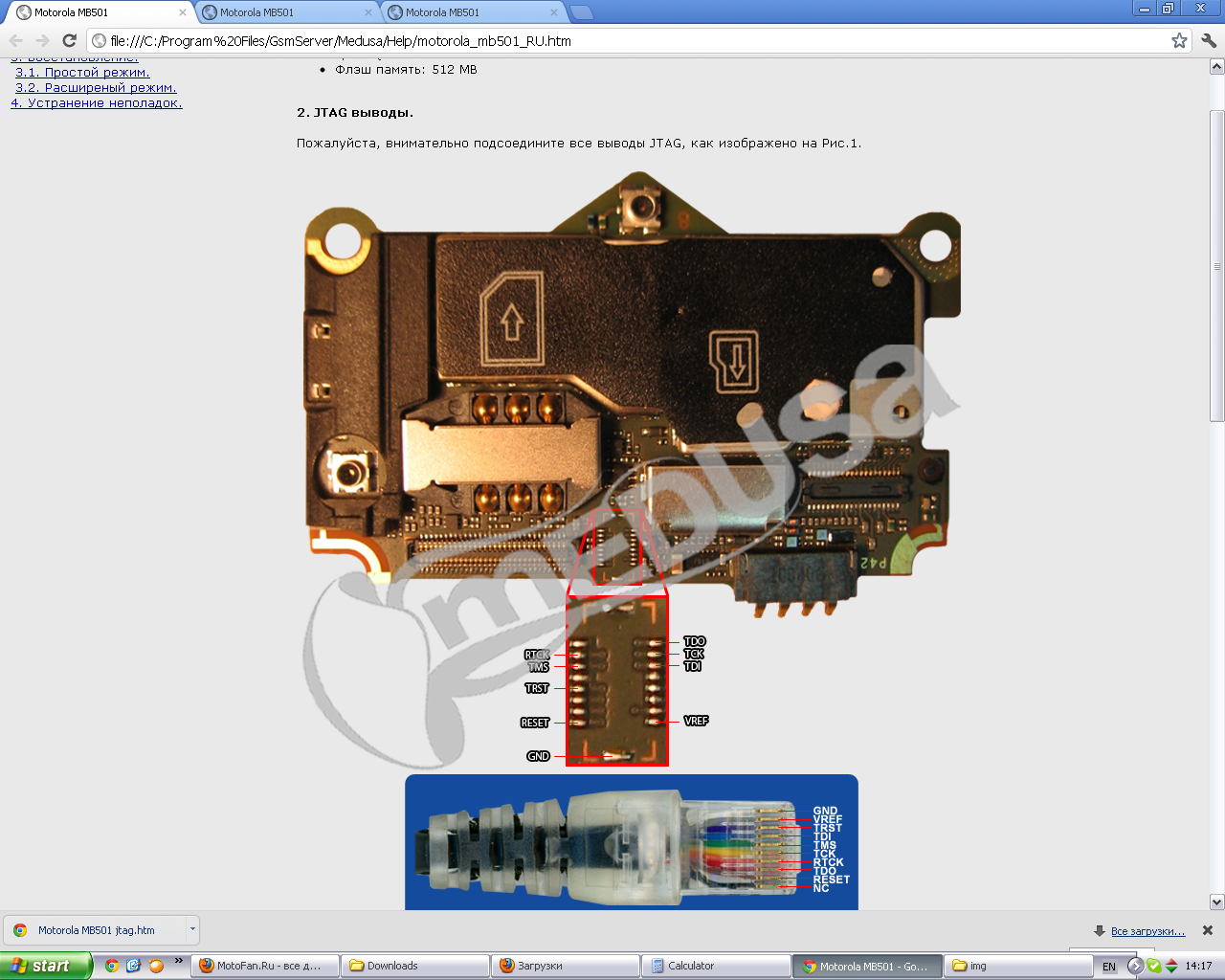

Прикрепленный файл untitled.bmp   ( 3.75 мегабайт ) Кол-во скачиваний: 184
privet ia nashol pinout no ne znaiu kak proshit i kakoi fail esli ti smojesh kakto ajivit etot telefon pajalusta napishi mne na lashamais@gmail.com
Прикрепленный файл untitled.bmp   ( 3.75 мегабайт ) Кол-во скачиваний: 184
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
noph8
сообщение 25.3.2012, 12:11


Авторитет
********

Группа: Модераторы (М)
Сообщений: 2 547
Регистрация: 22.10.2005
Из: Kyiv
Пользователь №: 55 238
Модель телефона: в подписи
Прошивка: в подписи
Победитель конкурса 2008


Настроение:
Я теперь с Photon Q GSM



Рейтинг: 2698



gigabyte55555,
сурово вы картинки показываете...

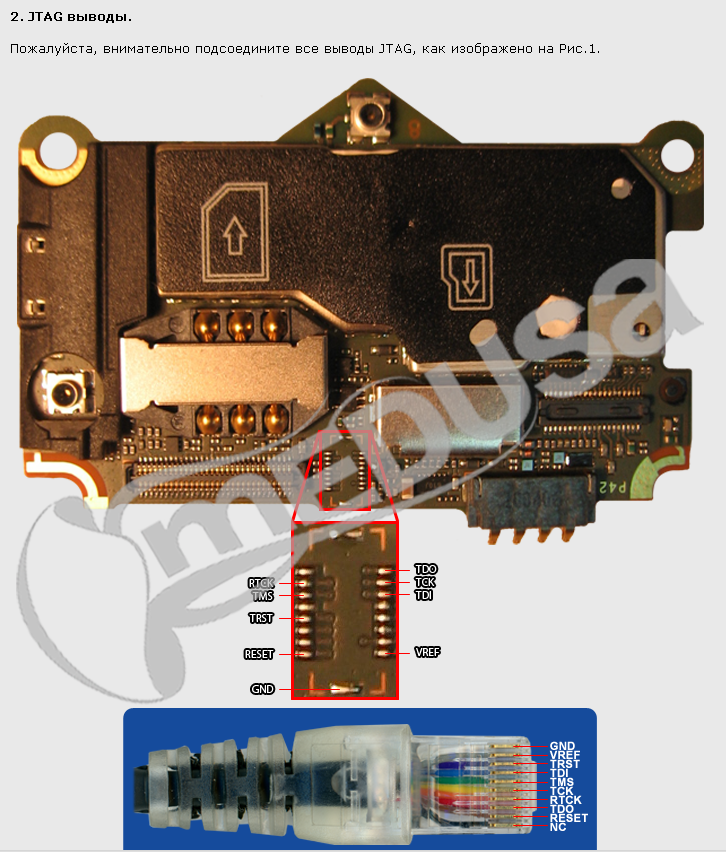

Ниже то же самое, только с меньшим размером:
Прикрепленное изображение
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
Virgilij
сообщение 26.3.2012, 8:59


Уруру
******

Группа: Пользователи
Сообщений: 1 411
Регистрация: 17.2.2008
Из: Убервальд
Пользователь №: 163 908
Модель телефона: cliq XT ; Photon 4G
Прошивка: PearlMod

Рейтинг: 454



Это что? Программатор? Нашёл вот этот ролик, это про него?
[video]http://www.youtube.com/watch?v=Z_l8iVEU0x0[/video]

Интерес в том, что очень мало программаторов шьющих моторолы и про этот слышу впервые. Если есть инфа по ним, то скинте плизз (сдаётся мне, что видео выше да и гугл мне не то что надо показывает)..
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
Aleksey_Muravtsov
сообщение 26.3.2012, 14:04


Ветеран
*****

Группа: Пользователи
Сообщений: 366
Регистрация: 12.4.2009
Пользователь №: 197 631
Модель телефона: Z8+L7+С650+С205+CliQ

Рейтинг: 54.5



я конечно понимаю, что JTAG хорошая штука, но для начала попробуйте зажать кнопку пеню и кнопку включения. если бут не затерт, то можно прошить и без программатора
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
Virgilij
сообщение 26.3.2012, 21:54


Уруру
******

Группа: Пользователи
Сообщений: 1 411
Регистрация: 17.2.2008
Из: Убервальд
Пользователь №: 163 908
Модель телефона: cliq XT ; Photon 4G
Прошивка: PearlMod

Рейтинг: 454



Aleksey_Muravtsov, takada точно пробовал, не помогло, а вот к товарищу
gigabyte55555 твой совет может быть вполне применим...
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
gigabyte55555
сообщение 8.5.2012, 17:02


Новичок
*

Группа: Пользователи
Сообщений: 2
Регистрация: 21.3.2012
Пользователь №: 233 363
Модель телефона: cliq xt

Рейтинг: 0



Цитата(Virgilij @ 26.3.2012, 8:59) *

Это что? Программатор? Нашёл вот этот ролик, это про него?
[video]http://www.youtube.com/watch?v=Z_l8iVEU0x0[/video]

Интерес в том, что очень мало программаторов шьющих моторолы и про этот слышу впервые. Если есть инфа по ним, то скинте плизз (сдаётся мне, что видео выше да и гугл мне не то что надо показывает)..



http://medusabox.com/rus Универсальное мультибрендовое
JTAG устройство!
