Разъем 3.5 Мм В Е398, Мануал готов,но фоток пока что мало

Kuzmi4
сообщение 11.9.2006, 18:50 Закрепленное сообщение!


Интересующийся
**

Группа: Пользователи
Сообщений: 83
Регистрация: 28.11.2004
Из: Москвы,СВАО
Пользователь №: 23 512

Рейтинг: 30



Внимание!
Если у вас нет опыта работы с паяльником,или вы не уверены в своих силах,то лучше этого не делать и даже не читать!
Эти операции могут убить ваш телефон!

Что нам понадобится: отвертка звездочка,плоскогубцы(пассатижи),кусачки,треугольный и круглый надфили,шило,канфорка на газовой плите,паяльник на 40W(обязательно!) с тонким жалом,лучше всего размером со стержень обычной ручки,олово,канифоль ну и конечно же сам разъем на 3.5

Разборка: включаем паяльник в сеть и ждем.А пока разбираем корпус телефона с помощью отвертки звездочки.Разобрали.Теперь для удобства снимаем клавиатуру и экран.Далее переворачиваем телефон динамиками вверх и осторожно их отсоединяем,что бы не сломать зажими.После этого осторожно разбираем конструкцию и отсоединяем динамики вместе с камерой от телефона.Все,телефон готов к препарированию.

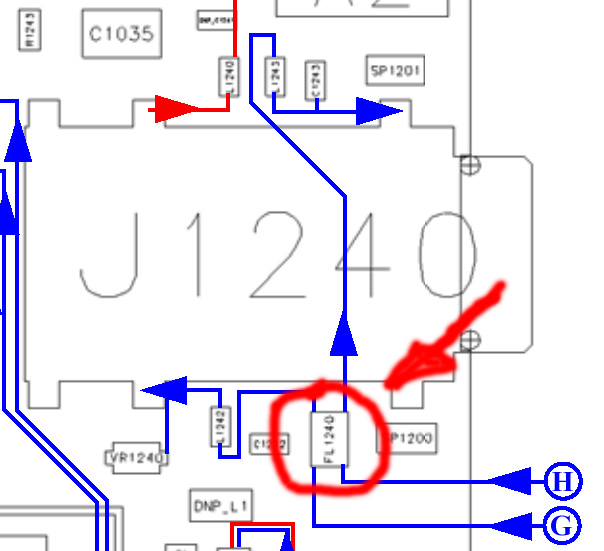

Будьте предельно внимательны при дальнейших процедурах!Вы можете снести нужные контакты(рис.2,красный круг) и многие другие.Из-за этого у вас потом не будет играть музыка в наушниках,а хуже того-можете убить телефон!

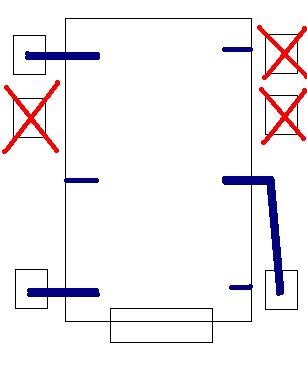

Примерка: берем кусачки и осторожно режим разъем на 2.5 пополам,дальше расчленяем его на куски и снимаем весь пластик.К телефону остаются припаянными контакты.Берем нагретый пальник и осторожно отпаиваем оставшиеся контакты.Дадим всему этому делу немного остынуть.Берем разъем на 3.5 и прикладываем к телефону.Лично у меня был разъем на 3.5 за 15 рублей под названием "Разъем монтажный"-черный,в 6-ю усиками,из тонкого пластика.Приложив разъем,мы видим,что есть лишние контакты,а некоторые не достают до нужных мест.По схеме мы отрезаем ненужные контакты,удлинняем нужный усик и всячески их подгибаем(рис.1).

Процесс паяния:посмотрев на это дело,вы понимаете,что сделали 3/4 всего дела,но осталось самая последняя часть и самая важная,а так же и сложная!Перекрестившись,смахнув рукой пот со лба,мы берем подгатовленный разъем в одну руку,а в другую паяльник,на котором есть совсем немного олова.Прикладываем разъем к местам припайки,прижимаем его сверху пальцем,а другой рукой поочередно начинаем припаивать контакты к телефону.Внимательно следите,что бы контакты никуда не съезжали,а вместе с ними и паяльник.Периодически давайте местам пайки остывать,дабы не повредить сам телефон да и разъем 3.5,он все таки из пласмассы(у меня лично он немного поплавился).
За этим процессом можно провести и 10 минут,а можно и пару часов.

Доработки телефона: берем шило и динамики.Идем на кухню,там разогреваем шило на плите.Берем динамики и переворачиваем их к себе той стороной,которой они прислоняются к телефону.Примерно в центре корпуса динамиков есть специальное углубление для разъема 2.5.Шилом вырезаем пластик в этом углублении и вытаскиваем оттуда липучку.Далее,стачиваем переднюю стенку получившегося отверстия треугольным надфилем под высоту разъема3.5 для того,что бы динамики спокойно накрыли разъем и прилигали ко всем контактам.Далее идем обратно на рабочее место.Берем верхнюю часть корпуса телефона и круглый надфиль.Начинаем подтачивать то место,где будет наш новый разъем,так как он по высоте больше,чем 2.5.Если вы сделаете маленькое углубление,то потом из-за того,что динамики будут недостаточно прилигать к контактам,у вас просто не будет звука.Кроме этого,если вы мало сточите сам корпус телефона,вы можете оторвать свежеприпаянную деталь.

Изменения: после доработак динамиков и корпуса,у вас изменится звук.У меня он стал распределяться неровномерно:по бокам(основным отверстиям)выходят средние частоты,снизу,где зарядка-самые высокие частоты,а где сам разъем 3.5,точнее его вход-оч чистые и басовитые звуки,что очень радует.

И так,все припаяно,говото для сборки.Собираем.Включаем.Немного ждем,пока телефон очухается от такого издевательства.

Проверка: ее следует начать с проверки внешних динамиков.Если они работают-это уже хорошо.Далее просто берем и звоним на домашний телефон.Если домашний телефон звонит,а у вас в трубке нету гудков,то есть 3 варианта:
1.Вы снесли какой либо чип,отвечающий за подачу звука на внутренний динамик.
2.Где-то контакты не очень хорошо соприкосаются друг с другом.Разберите,проверти,если нужно,подточите,перепаяйте или еще что-либо.
3.Вы просто тупо забыли вставить внутренний динамик в корпус телефона(у меня такое было =) )

Неполадки:
1.Самая главная неполадка-это отсутствие каких-либо звуков в наушниках.Как лечить?Попробуйте залить свой какой-нибудь старый бэкап,лучше всего с 372-ой платформы,а потом перешейтесь вашей прошивкой.Если же это не помогло,то значит вы все-таки задели какой-то из контактов или перегрели что-то.Путь вам либо в СЦ(если они возьмутся припаять этот контакт),либо в палатку ремонта мобильников.
2.В ушах есть все звуки,но во внешних и и внутреннем динамиках нету звуков-это означает,что ваш телефон повис в режиме гарнитуры.Выход ТОЛЬКО один:замена всей платы,а это стоит 2200 рублей.

В конце концов,после всех стараний,переживаний,инсультов или инфарктов за родной телефон,мы получим вот это:

И еще раз предупреждаю:
Эти операции могут убить ваш телефон и ответственности за это ни я,ни создатель этой идеи,никто-либо нести не будет!Так что подумайте несколько раз,прежде чем браться за работу,нужно ли вам это или нет!

Сообщение отредактировал Nik Nikols - 27.10.2006, 7:08
Прикрепленное изображение Прикрепленное изображение
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
MObi Dick
сообщение 29.9.2006, 21:18


Мастер
****

Группа: Пользователи
Сообщений: 220
Регистрация: 17.12.2005
Из: Донецкая обл., Украина
Пользователь №: 62 406
Модель телефона: v3x
Прошивка: самая лучшая

Рейтинг: 48.5



Я что-то не втыкнул: Ты впаял разъём на 3.5 в сам телефон? Я бы не рискнул. Менее стремно сделать переходник как у меня и было.
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
VANDAL1
сообщение 30.9.2006, 6:20


Ветеран
*****

Группа: Пользователи
Сообщений: 426
Регистрация: 24.10.2004
Из: Москвы
Пользователь №: 17 976
Модель телефона: htc pharos 3470
Прошивка: the one

Рейтинг: 177



нужен под 4 контакта а не под 3 ;)
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
Антиundead
сообщение 30.9.2006, 20:50


Интересующийся
**

Группа: Пользователи
Сообщений: 52
Регистрация: 28.1.2005
Пользователь №: 36 056
Модель телефона: C550,E398,E6,ZN5

Рейтинг: 0



Такой вопрос: втыкаешь полностью наушники? Или как с обычным переходником приходится не до конца втыкать?
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
VANDAL1
сообщение 1.10.2006, 8:26


Ветеран
*****

Группа: Пользователи
Сообщений: 426
Регистрация: 24.10.2004
Из: Москвы
Пользователь №: 17 976
Модель телефона: htc pharos 3470
Прошивка: the one

Рейтинг: 177



ты на фото не видишь? обычный стерео! 3 контактный сразу втыкаешь!
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
Kuzmi4
сообщение 1.10.2006, 19:37


Интересующийся
**

Группа: Пользователи
Сообщений: 83
Регистрация: 28.11.2004
Из: Москвы,СВАО
Пользователь №: 23 512

Рейтинг: 30



MObi Dick, да,я сам впал себе в тел вход 3.5...ничего стремного нет,кроме одного момента:если руки кривые,снесешь контакты...


Антиundead, сам вход 3.5 с 6-ю контактами,но припаивать нужно всего 3,а остальные отрезать...наушники втыкаются полностью,а переходники не практичны,могут так же нагнуться,как и гарнитура...

Но я снес себе 4 контакта,и не из-за кривизны рук,а из-за большого жала паяльника,и походу один из них-отвечаеющий за звук в ушах...Даже не знаю,что теперь делать... :(
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
om2804
сообщение 3.10.2006, 6:54


МотоКодер
******

Группа: Разработчики
Сообщений: 786
Регистрация: 14.8.2006
Из: Архангельск
Пользователь №: 95 055
Модель телефона: E398
Прошивка: DaR
Победитель конкурса 2008

Рейтинг: 1635



люди! 3.5 мм (переходник или гнездо) на 3 контакта это жутко неудобно.
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
Kuzmi4
сообщение 3.10.2006, 11:57


Интересующийся
**

Группа: Пользователи
Сообщений: 83
Регистрация: 28.11.2004
Из: Москвы,СВАО
Пользователь №: 23 512

Рейтинг: 30



om2804, че ты орешь-то?все удобно:кому не нужна гарнитура,делают переходник,или как я-разъем в телефон...
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
Антиundead
сообщение 3.10.2006, 13:32


Интересующийся
**

Группа: Пользователи
Сообщений: 52
Регистрация: 28.1.2005
Пользователь №: 36 056
Модель телефона: C550,E398,E6,ZN5

Рейтинг: 0



Kuzmi4,
Выложи плиз манумал (желательно с фотами) :)
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
Kuzmi4
сообщение 3.10.2006, 14:34


Интересующийся
**

Группа: Пользователи
Сообщений: 83
Регистрация: 28.11.2004
Из: Москвы,СВАО
Пользователь №: 23 512

Рейтинг: 30



Антиundead, да вот уже давно бы выложил,токо фотик сломан...вот ищц тел,у которого камера хорошая,мегапикселя этак 2,что бы хорошо было видно...
