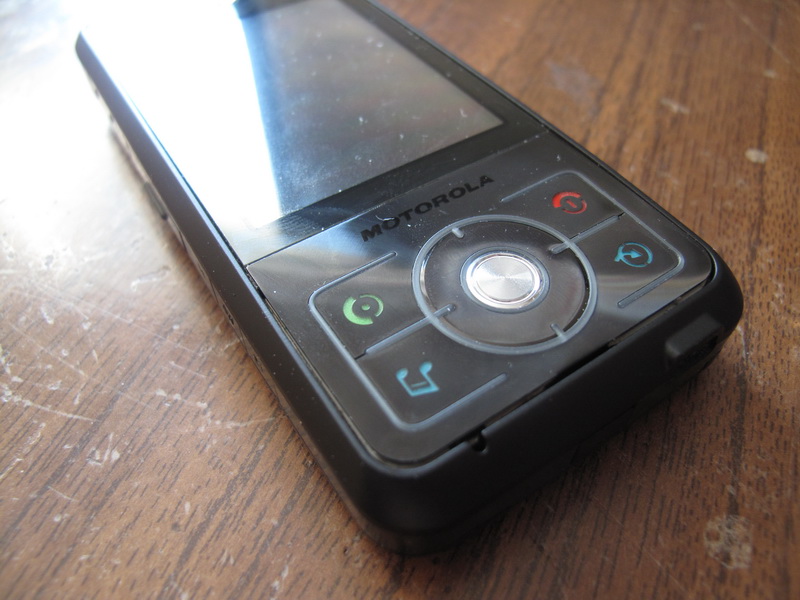

Разборка Motorola E6, подробный мануал с фото

kycb-kycb
сообщение 12.11.2008, 13:43


Мастер
****

Группа: Пользователи
Сообщений: 196
Регистрация: 16.11.2005
Из: г. Пермь
Пользователь №: 58 587
Модель телефона: XT910 MAXX
Прошивка: any

Рейтинг: 189



Нужда заставила разобрать свой E6, вот решил опытом поделиться. Помню, что было много испорченных телефонов и ругательств их хозяев.
Сразу скажу, что ответственности за руки пользователя не несу, делайте на свой страх и риск. Боитесь - отдайте человеку, который не боится.

Итак, приступим.

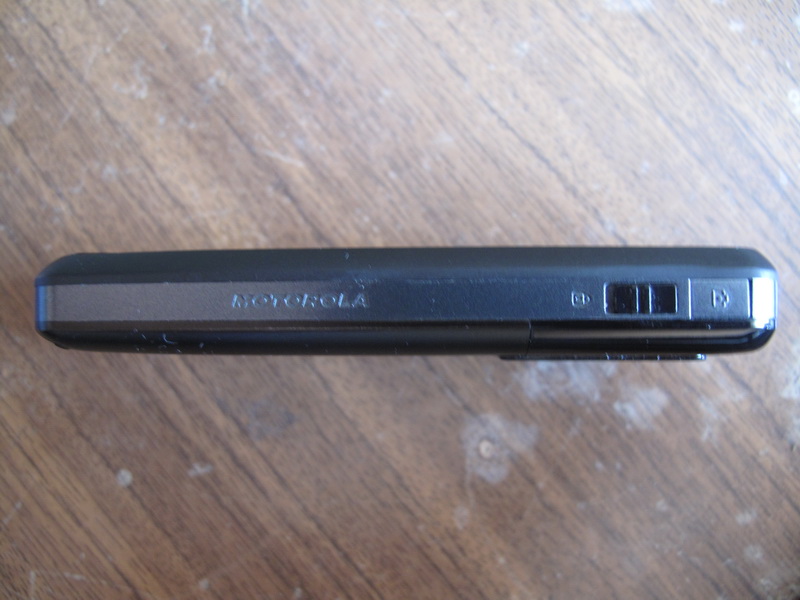

В первую очередь нужно достать аккумулятор, флешку и сим карту. Переведите камеру в нормальный режим (переключатель должен быть вверху).

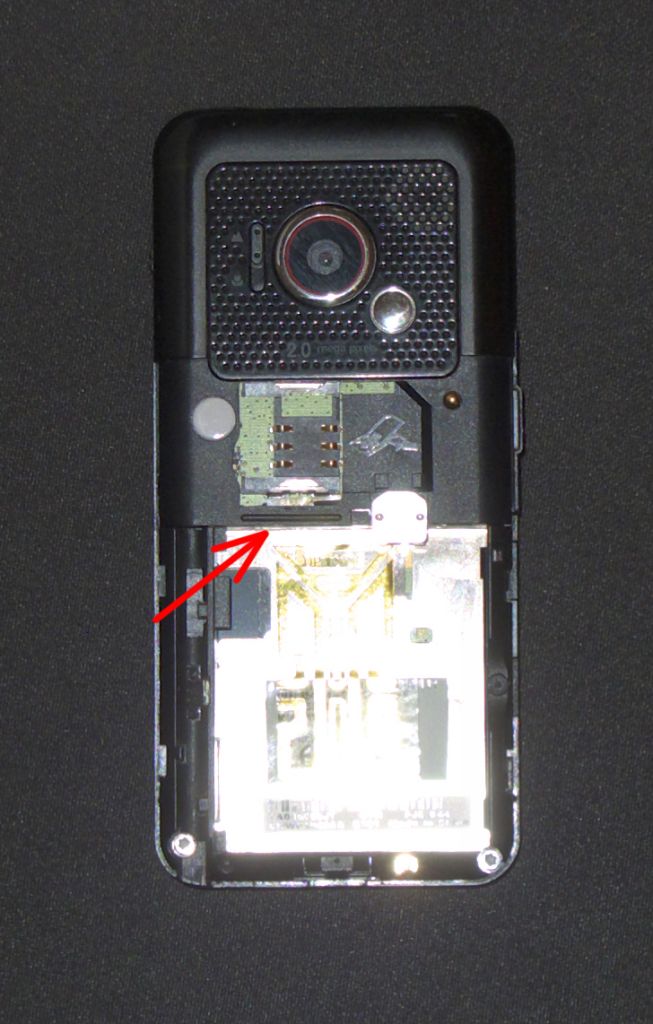

Подцепляем тонкой отвёрткой отмеченное место, приподнимаем его и сдвигаем крышку камеры вверх. Не прилагайте усилий, сдвигается она очень легко.
Прикрепленное изображение

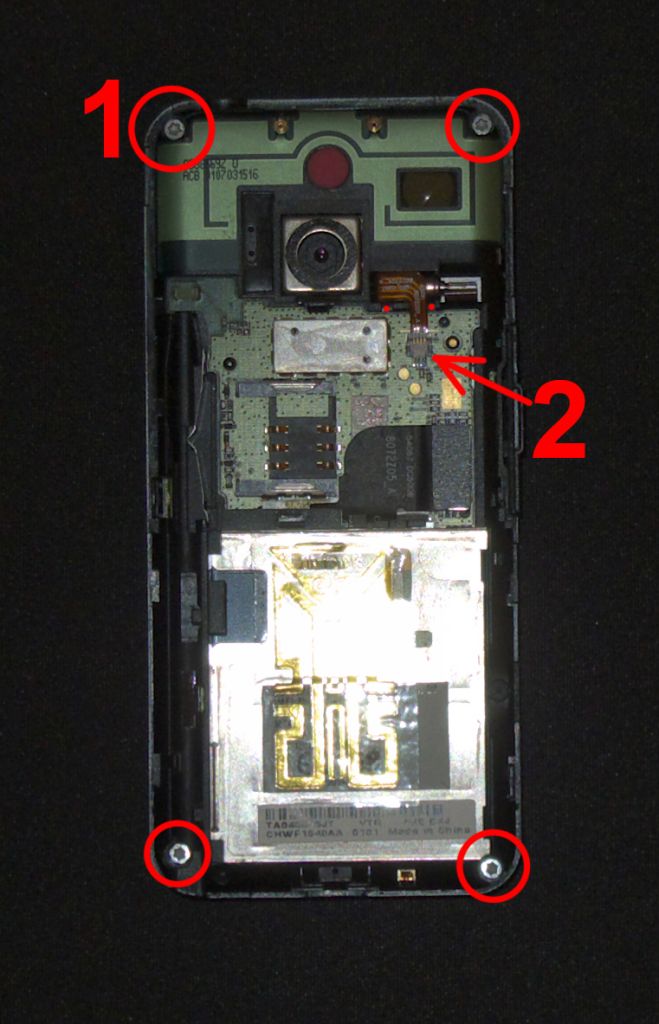

Выкручиваем 4 винта по углам, затем достаём вибратор из крепления, подцепив за места, отмеченные точками.
Прикрепленное изображение

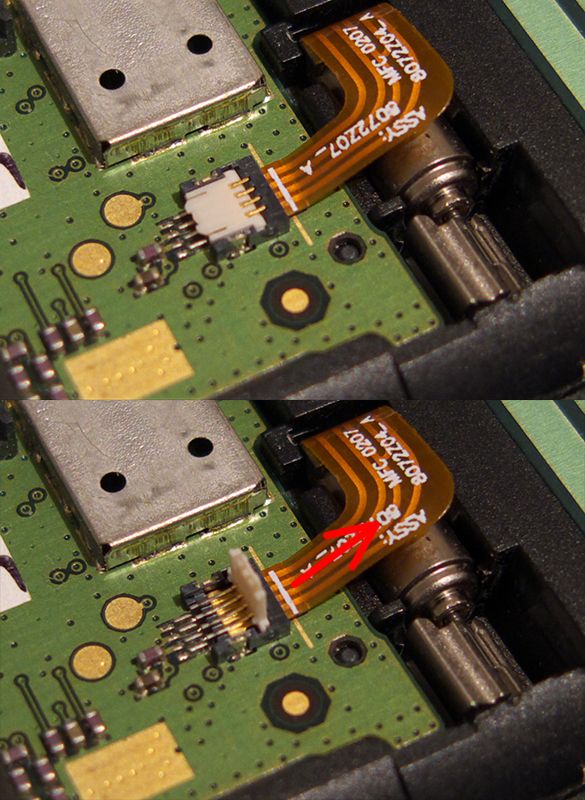

Отсоединяем шлейф от коннектора:
Прикрепленное изображение
Вибратор снят.

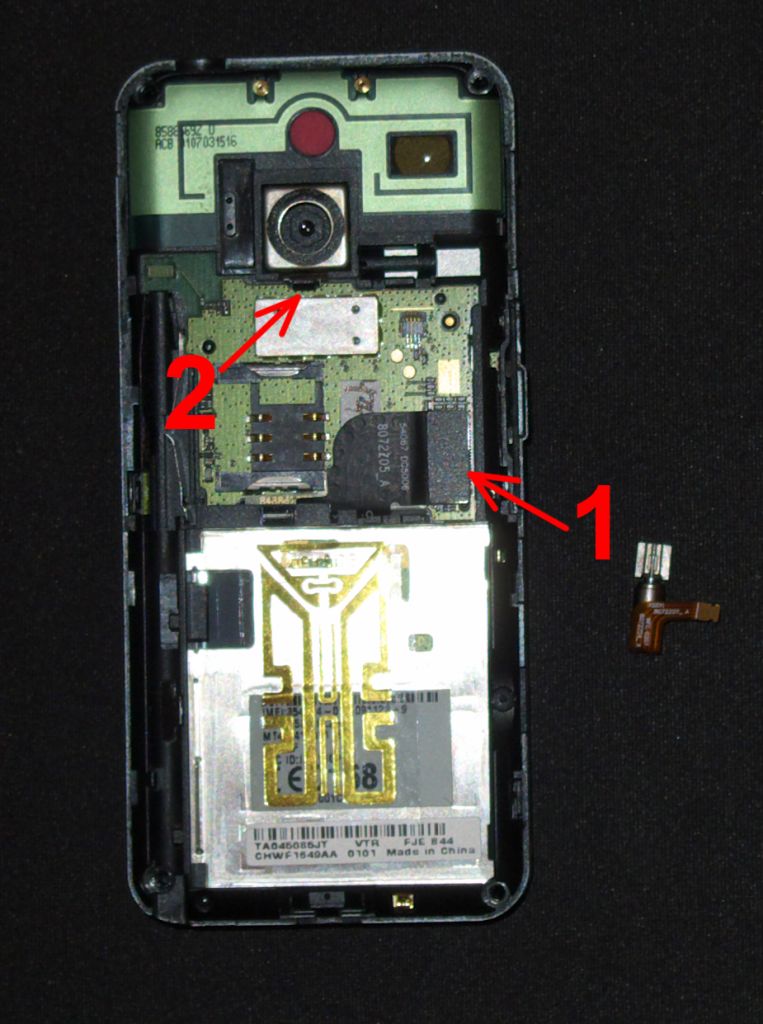

Аккуратно отсоединяем шлейф в нижней части платы, отгибаем защёлку вверху и достаём плату:
Прикрепленное изображение

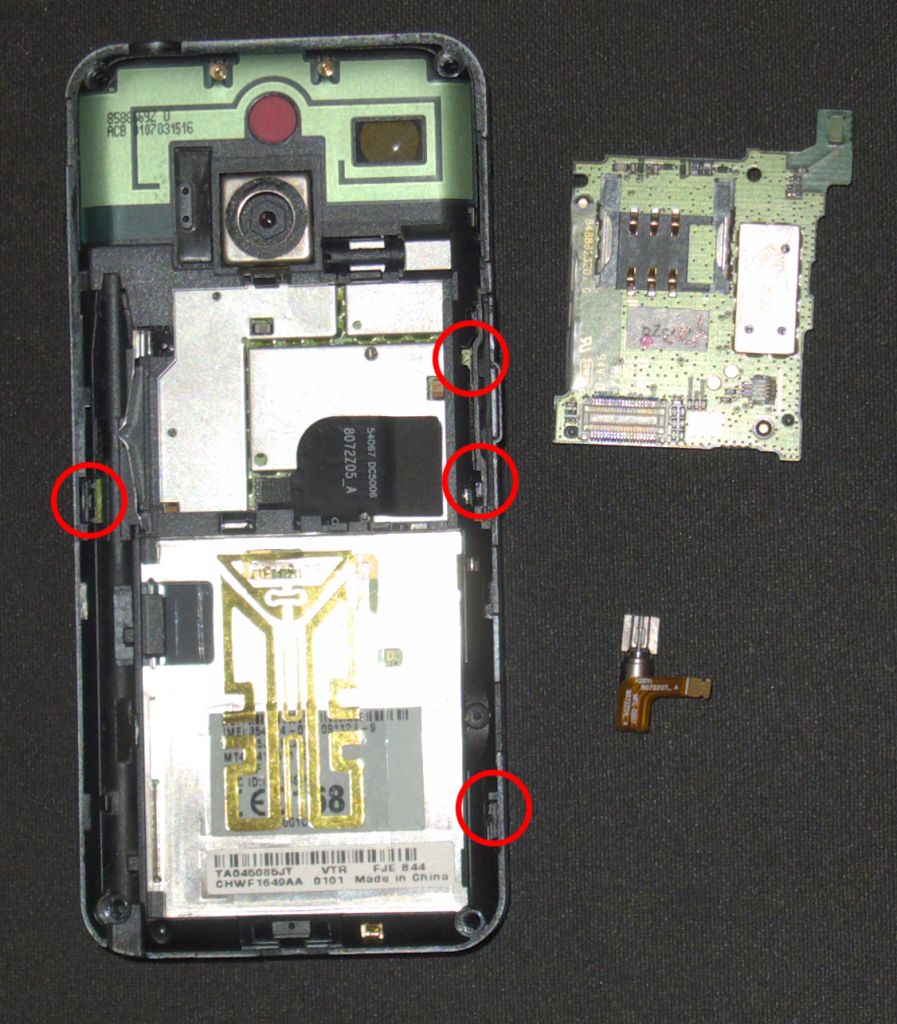

Тонкой отвёрткой отгибаем защёлки в указанных местах и отделяем заднюю часть корпуса от средней и передней:
Прикрепленное изображение
При необходимости "выдавливаем" камеру из задней части к средней.

Отсоединяем на средней части два шлейфа (дисплей и клавиатура): один снаружи, второй с другой стороны платы
Прикрепленное изображение

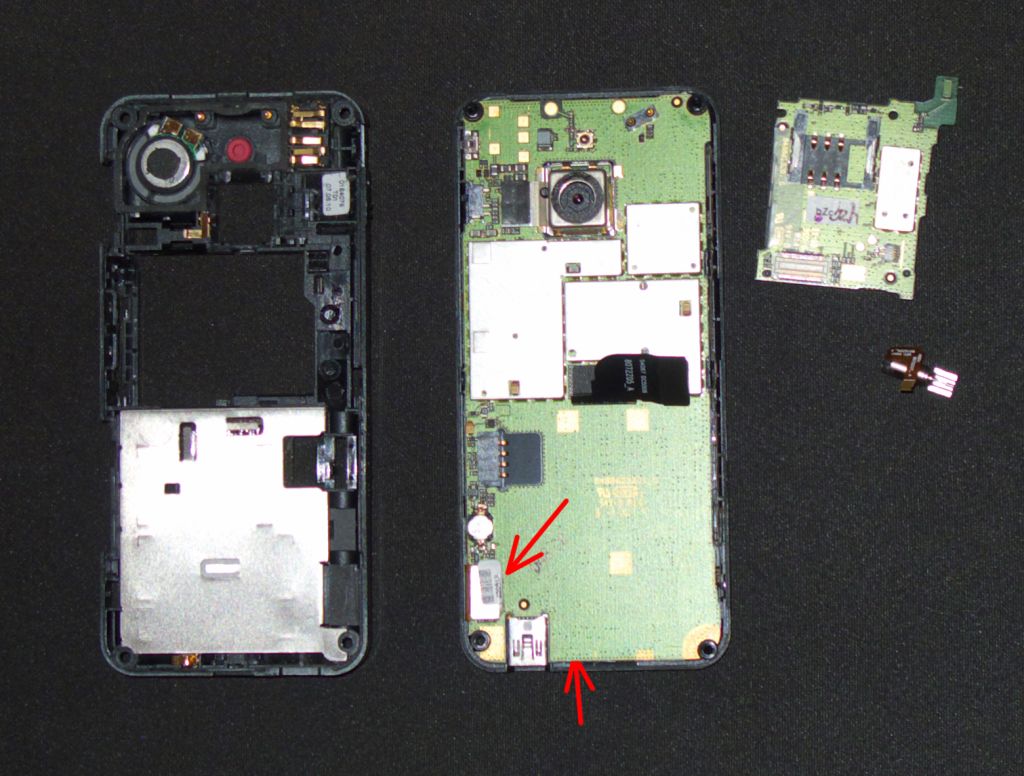

телефон разобран:
Прикрепленное изображение
