Стерео-гарнитура для E398 своими руками, А также её модификация

om2804
сообщение 23.8.2006, 14:59 Закрепленное сообщение!


МотоКодер
******

Группа: Разработчики
Сообщений: 786
Регистрация: 14.8.2006
Из: Архангельск
Пользователь №: 95 055

Рейтинг: 1635



Вот выкладываю файлик. В нём всё описание.
Прикрепленный файл гарнитура.rar   ( 36.1 килобайт ) Кол-во скачиваний: 2365

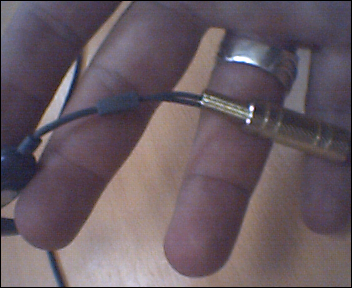

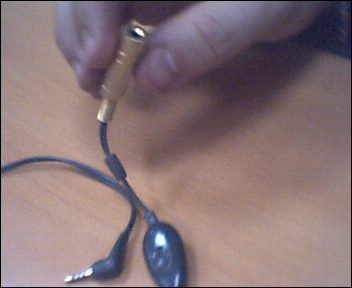

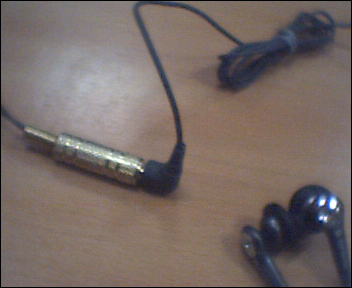

Добавление гнезда на 3,5 мм:
1) Покупаем гнездо на 3,5 мм (можно взять из какого-нибудь приемника,плеера и т. п.)
2) Выше кнопки обрезаем провод и зачищаем концы
3) Паяльник в розетку
4) Ждем пока нагреется и припаиваем зачищенные ранее концы проводов к контактам гнезда на 3,5 мм:
- Переворачиваем гнездо контактами вверх (всего 4 контакта). Дырка куда вставляем наушники должна быть сверху
- К левому нижнему припаиваем общий (экран, их там два, поэтому просто скручиваем их вместе), обычно без изоляции
- К правым верхнему и нижнему припаиваем провода от двух каналов (то что останется когда припаяете экран
5) Как закрепить провод на гнезде это уже ваша фантазия. Я к примеру просто обмотал черной изолентой
Прикрепленный файл raspayka.zip   ( 61.71 килобайт ) Кол-во скачиваний: 3661

Прикрепленный файл фото.zip   ( 114.49 килобайт ) Кол-во скачиваний: 4465

Жду ваших вопросов и комментариев...

Сообщение отредактировал om2804 - 18.4.2007, 21:24
Прикрепленный файл гарнитура.rar   ( 36.1 килобайт ) Кол-во скачиваний: 2365
Прикрепленный файл фото.zip   ( 114.49 килобайт ) Кол-во скачиваний: 4465
Прикрепленный файл raspayka.zip   ( 61.71 килобайт ) Кол-во скачиваний: 3661
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
Iwcom
сообщение 1.9.2006, 4:40


Новичок
*

Группа: Пользователи
Сообщений: 3
Регистрация: 27.8.2006
Пользователь №: 96 692
Модель телефона: E398

Рейтинг: 0



а идея не плохая lol.gif вот тока как ты дополнительное "кольцо-контакт" спаял в кольцо? этож не стыковая сварка а пайка и при обтачивании развалится могёт huh.gif
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
om2804
сообщение 2.9.2006, 19:24


МотоКодер
******

Группа: Разработчики
Сообщений: 786
Регистрация: 14.8.2006
Из: Архангельск
Пользователь №: 95 055

Рейтинг: 1635



паять надо с внутренней стороны и чуток с внешней. На счет легче купить... Не знаю в Архангельске не нашел
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
dog
сообщение 3.9.2006, 20:19


Интересующийся
**

Группа: Пользователи
Сообщений: 30
Регистрация: 19.8.2005
Пользователь №: 49 132
Модель телефона: mpx220(1.47)

Рейтинг: 2.5



om2804, А чем тебе не нравится родные наушники? Но конечно можно и самому сделать, если руки не кривые.
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
om2804
сообщение 4.9.2006, 13:18


МотоКодер
******

Группа: Разработчики
Сообщений: 786
Регистрация: 14.8.2006
Из: Архангельск
Пользователь №: 95 055

Рейтинг: 1635



вся проблема в том, что в магазине найти оригинальную гарнитуру сложно и стоит она около 500 руб
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
PROFF
сообщение 4.9.2006, 15:46


Crazy People
*****

Группа: Почетные МотоФаны
Сообщений: 318
Регистрация: 19.6.2004
Из: |__________|90 rus|
Пользователь №: 6 465
Модель телефона: HTC HD2 leo
Прошивка: Android MIUI

Рейтинг: 521.5



om2804, может это наведет на мысль, как сделать переходик под 3.5 мм, ничего сложного там нету, главное реализовать. Переходник
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
om2804
сообщение 6.9.2006, 17:07


МотоКодер
******

Группа: Разработчики
Сообщений: 786
Регистрация: 14.8.2006
Из: Архангельск
Пользователь №: 95 055

Рейтинг: 1635



PROFF не очень понял тебя. Что это за ссылка? если использовать переходник, то потеряем микрофон
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
om2804
сообщение 6.10.2006, 19:46


МотоКодер
******

Группа: Разработчики
Сообщений: 786
Регистрация: 14.8.2006
Из: Архангельск
Пользователь №: 95 055

Рейтинг: 1635



сейчас я думаю над доработкой моей гарнитуры. хочу сделать гнездо на 3.5 мм для наушников и регулятор громкости. всё это дело разместить в коробочке с микрофоном.
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
om2804
сообщение 15.10.2006, 17:05


МотоКодер
******

Группа: Разработчики
Сообщений: 786
Регистрация: 14.8.2006
Из: Архангельск
Пользователь №: 95 055

Рейтинг: 1635



Мне вот интересно кто - нибудь пробовал сделать? Или все считают, что легче купить.
Юзер вышелВ друзьяВизиткаП/Я
К началу страницы
+Ответить
om2804
сообщение 23.10.2006, 17:10


МотоКодер
******

Группа: Разработчики
Сообщений: 786
Регистрация: 14.8.2006
Из: Архангельск
Пользователь №: 95 055

Рейтинг: 1635



Цитата((_Light_) @ Воскресенье, 22 Октября 2006, 12:20)
я сделал, делать там нефиг
*


как получилось? Звук не пропадает когда штекер крутишь. А то у меня в первых 2 версиях всё работало только при особом положении штекера.
