Разбор ROKR Е2, железные проблемы, HARD-MOD и т. д., Описание разбора, ремонта, тюнинга, ковыряем "внутренности" Поделиться Опции

[GrAnd_]

И так приступим...
Нам понадобиться немного: отвертка Т6, правильно выращеные руки и желательно один ноготь на одной из них.

1. После того, как снимем крышку, вынимаем всякие прибамбасы, как то СДха, симка, батарейка.

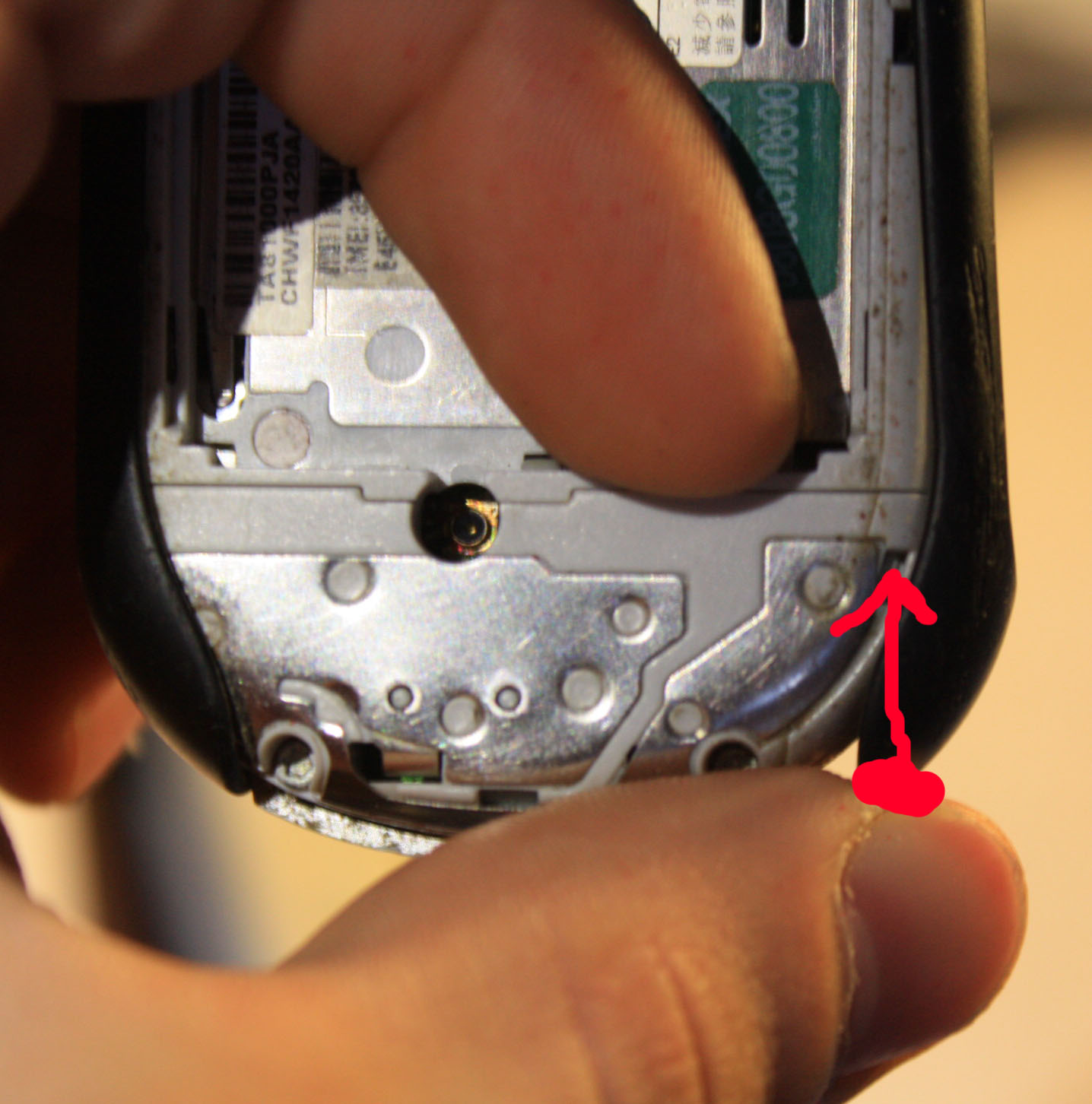

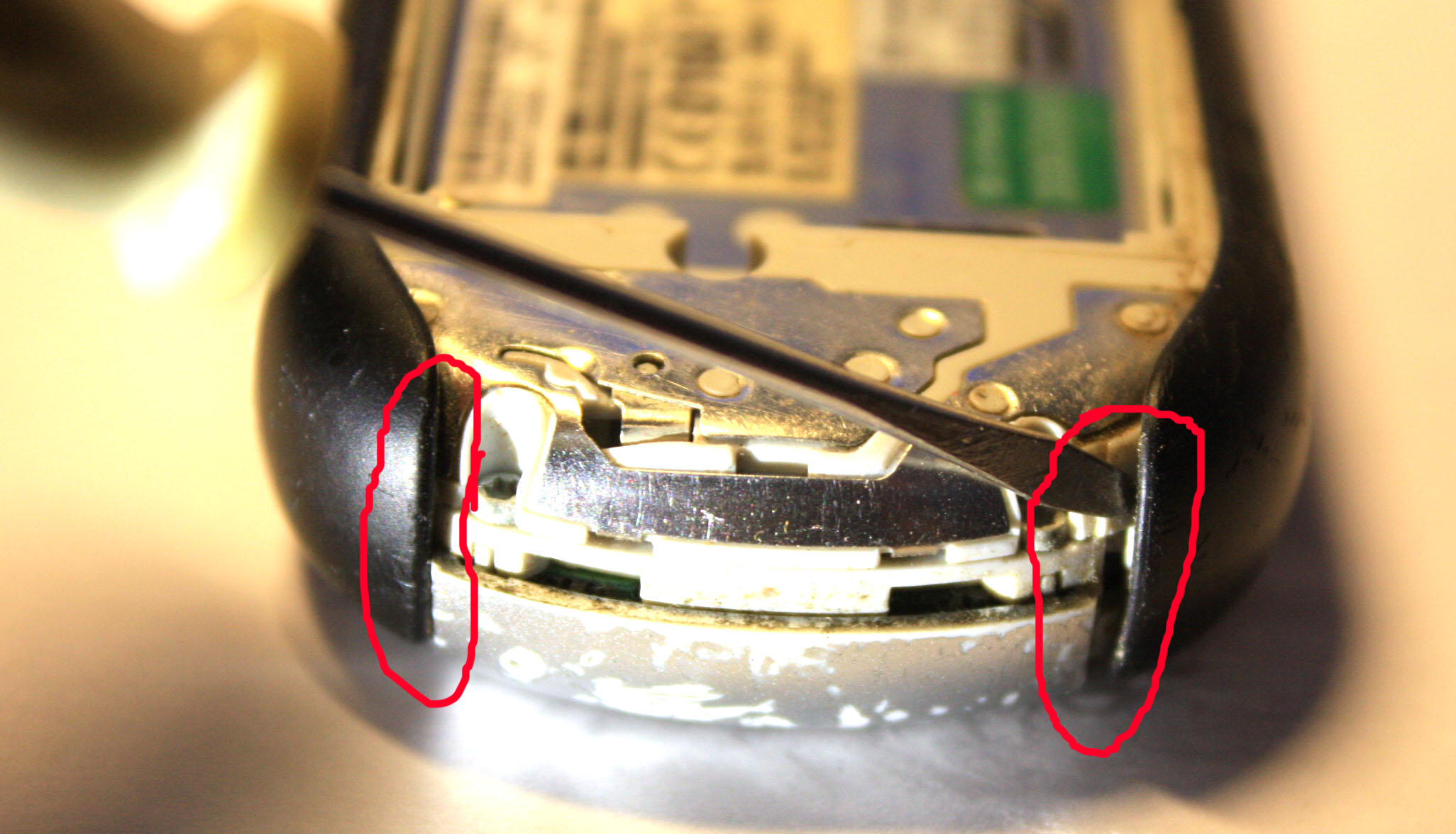

Затем нам надо отодрать Боковые вставки. Для этого поддеваем ногтем или отверткой вставку на торце:


Далее надо сдвинуть вставки вверх. Для этого чуть отгибаете край вставки, после чего нажимаете:


В итоге получаем вот такой вид сзади и 6 болтиков размером Т6, которые надо открутить:

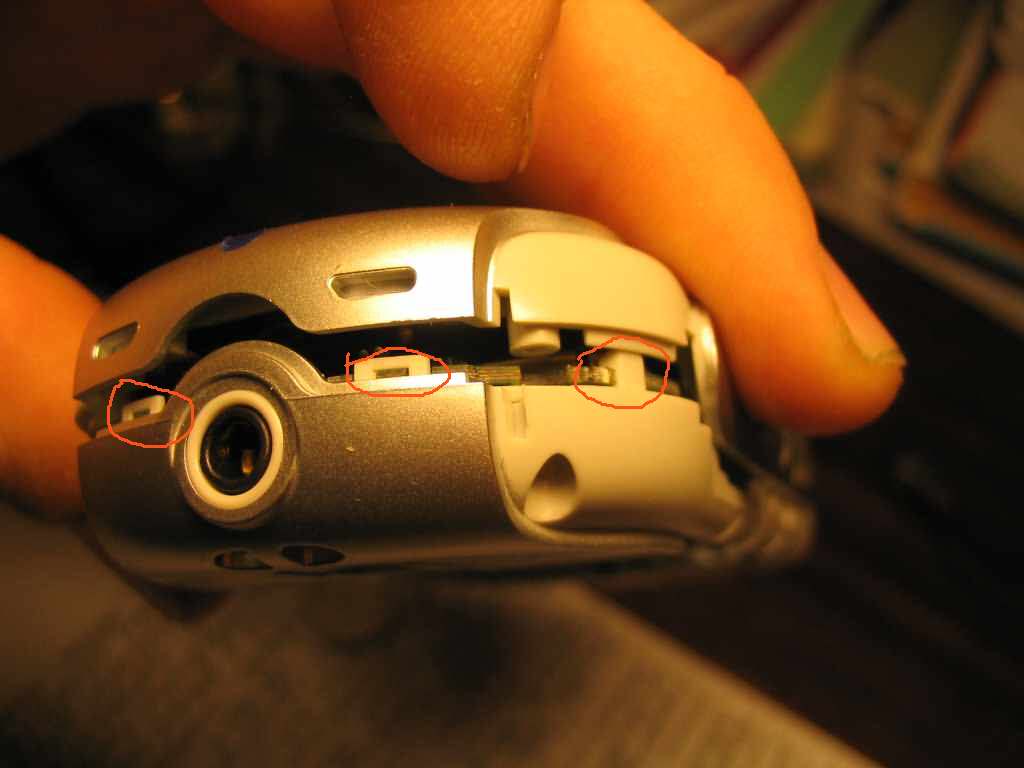

После того, как открутитте и попытаетесь снять, то разочаруетесьу вас ничего не получится. Виной всему следующие замочки, которые аккуратно надо отогнуть:



После этого вам остается аккуратно отсоеденить шлейф вибры, динамика и вспышки. Вот собственно и всё.

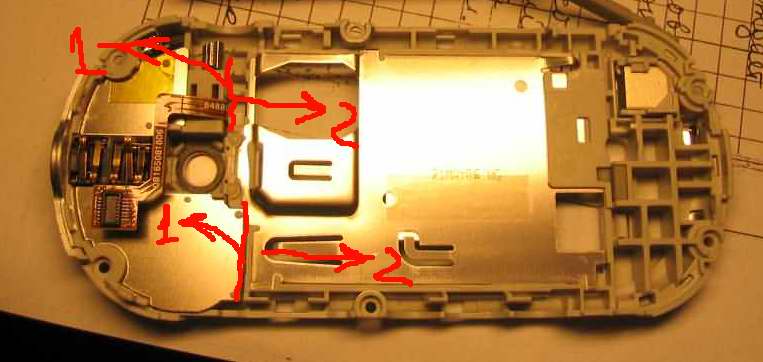

Блок с динамиком, джеком, вспышкой и виброй вынимается из задней панели. Для этого надо от центра панели аккуратно потянуть блок вверх, а затем на себя. Точной фотки нету, но хоть такая... по стрелкам - сначала тянуть по стрелкам 1, а потом 2:

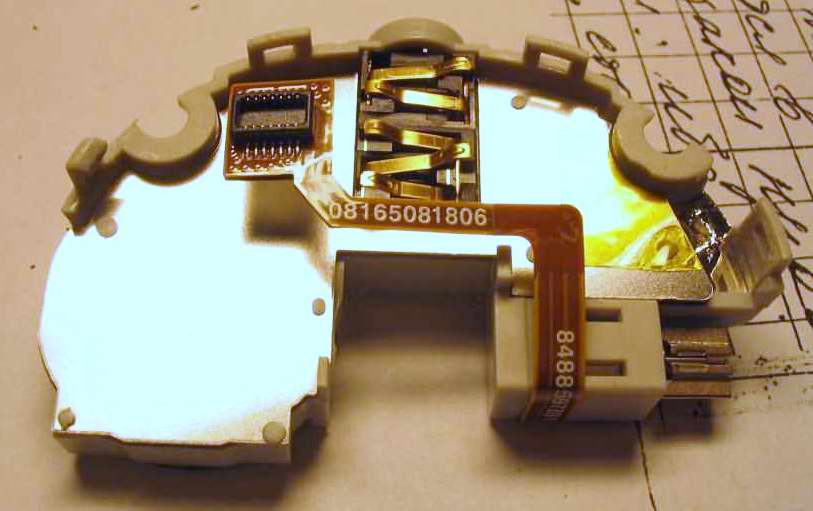

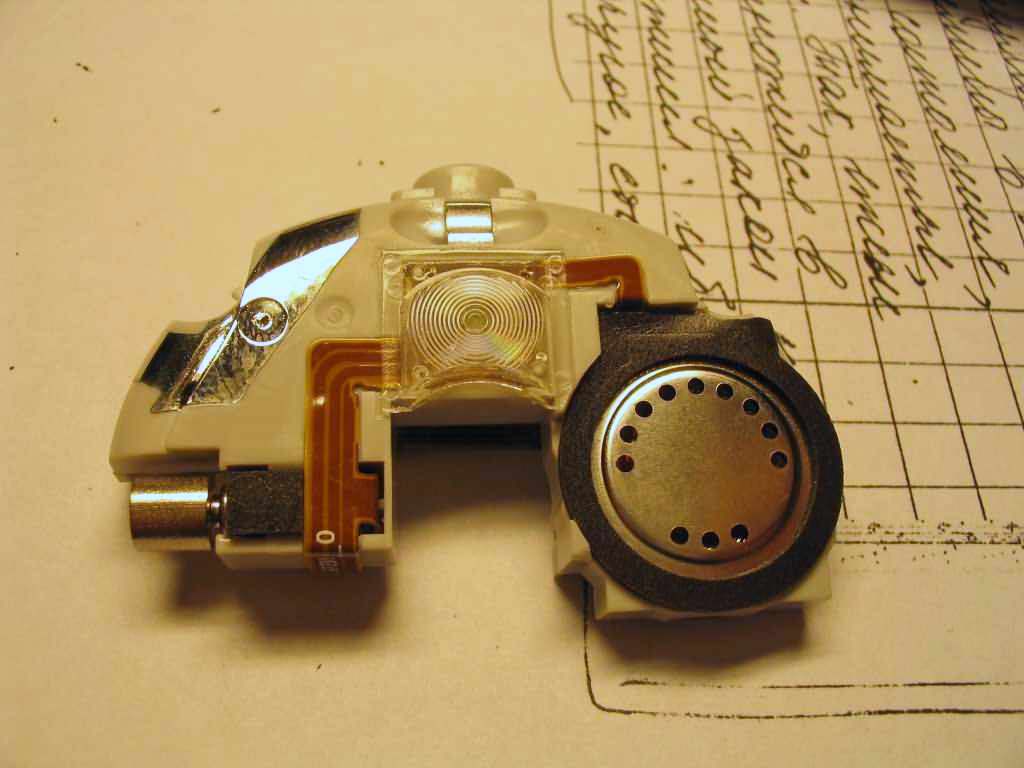

Вот общий вид блока:



Ну вот вообщем-то и все по разбору.... Что неясно - спрашивайте.

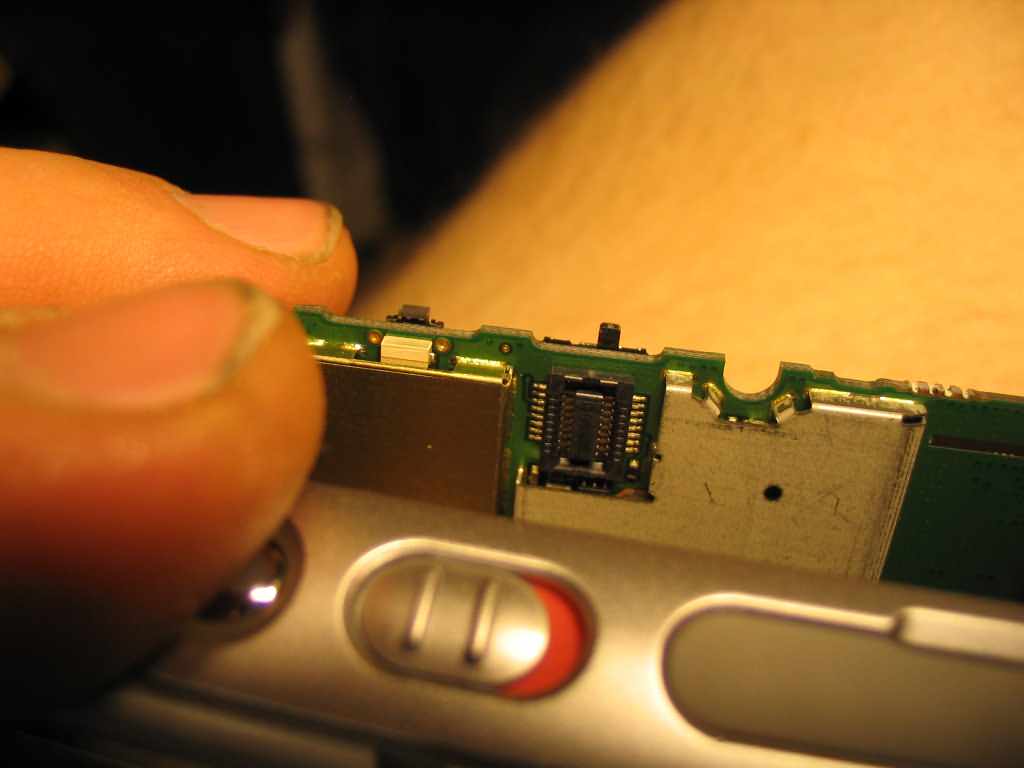

А вот теперь мне очень интересно. Я увидел со стороны экрана на плате еще какое-то место для какого-то девайса, о оно пустое!!! Похоже на вход для динама и вспышки. Глядите фотку:


Я так и не понял для чего эта вилка.




Починка сломанной блокировки(перепайка ползунка)
Починка сломанной блокировки(впаивание иголки в старый ползунок)
Тест-поинт е2
Схема е2
Перепайка динамика на другой

Тема почищена, систематизирована. Добавлены недостающие фотографии. 24.10.09

Сообщение отредактировал GrAnd_ - 24.10.2009, 19:21

[GreY_FoX]

Всем привет!

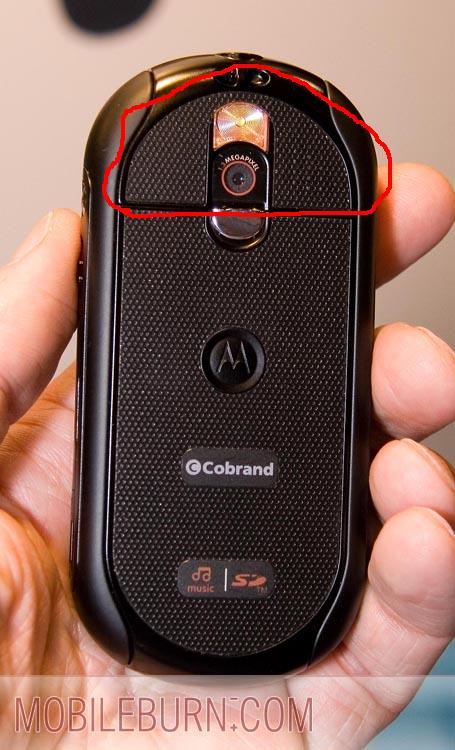

У меня на корпусе отклеилась и безнадежно потерялась часть "сеточки" которая сверху сзади, и там теперь голый пластмасс и виден динамик Не очень красиво, жить может, но хочу исправить.
Если у кого-нибудь есть сломаный корпус, или бракованый может, куплю по дешевке
Потому что новый ради этого покупать не стоит

вот тута

Сообщение отредактировал GreY_FoX - 5.12.2009, 16:04

[BALU]

Всем привет!
У меня на корпусе отклеилась и безнадежно потерялась часть "сеточки" которая сверху сзади, и там теперь голый пластмасс и виден динамик Не очень красиво, жить может, но хочу исправить.
Если у кого-нибудь есть сломаный корпус, или бракованый может, куплю по дешевке
Потому что новый ради этого покупать не стоит

вот тута

хм может так-же сделаешь ?

[Dfart]

у меня вчера точно такая же система произошла! Ха! Собратья по несчастью...

[BALU]

я свою сетку сам оторвал и не жалею
а вообще советую купи новый корпус... если лень ковыряться со старым

[GreY_FoX]

Примерно понял чем ты его обделал сзади BALU, спасибо за идейку, как вариант че-нибудь туда наклеить, на свой вкус только пока что в голову не приходит чего-именно...)

А покупать новый корпус? ну блин, 1000 рублей лично мне жалко тратить только из-за одной сеточки)
Да и во вторых - я этот корпус уже врядли сниму, телефон разбирал, и винтики эти откручивал обычной отверткой...поэтому резьбы там теперь нету вообще) На днях пытался разобрать...ниче не вышло в общем

Сообщение отредактировал GreY_FoX - 6.12.2009, 12:13

[wink]

BALU, +2 за прикольное исполнение!

[BALU]

хех это только мелочи )

[Dfart]

Есть тут спецы по разбору? Напишите как правельнее разобрать собрать тело,чтобы не сломать блок и голосовуху,ведь есть же какие то мелочи из за которых можно наступить на эти чертовы грабли чего очень не хотелось бы!

[Йа Санёг]

Dfart закрепленный пост

[Dfart]

Йа Санёг,в закрепленном сообщений нихрена толком не описано,люди его читая все равно не знают как правельно разобрать собрать чтобы не сломать ничего! Все что тут написано лишь образное представление,меня интересует как удается сломать что то,может косяк какой то у всех одинаковый или что то еще чего до сих пор тут не описано!

[Йа Санёг]

Да писали где-то на странице ...дцатой, точно не помню, косяк у всех один - невнимательность. Когда разбирать будешь не дергай и не тыкай никакими предметами в клавишу голосового набора, это безошибочная тактика способствует ее дальнейшей функциональности, а когда будешь собирать смотри, чтобы хммм... "штырек" шоле? который на ползунке блокировки четко вошел в паз на самом ползунке (где-то советовали заклеить скотчем ползунок, чтобы наверняка не ошибиться и не забыть его изначальное положение).

[antoffka]

НУ собственно вот так мы боремся с отклеевшеся наклейкой на динамик.
http://s53.radikal.ru/i140/1001/75/f6b7e5fbdc8b.jpg

[Hysecore]

Всем привет! Вчера появилась небольшая проблемка.. Во время воспроизведения музыки я уронил телефон . Упал он мягко, на мягкий ковер с высоты около 30 см. Музыка продолжала играть еще около 30 секунд. Сразу погас экран, точнее не совсем погас, он стал черным, а подсветка работала. Ни на какие кнопки он не отвечал, на обычное выключение тоже не реагировал, пришлось вытащить аккумулятор. Затем он нормально включился, поприветствовал меня и продолжал исправно работать. о мне кто то позвонил, вместо мелодии вызова я услышал лишь непонятный писк. Принять вызов не удалось, тел опять не отвечал на нажатия. И снова пришлось вытаскивать аккум. Но включаться он отказался, я это списал на разряженный аккумулятор, что так и было. Поставил я его на зарядку, включался он очень долго, минут 5. Включение сопровождалось все тем же писком. Когда он включился началось самое страшное.. Задняя часть, справа возле камеры, жутко нагрелась, я даже немного обжегся. Из разъема для наушников вышла тонкая и скромная струйка дыма . Я быстро выключил телефон, аккумулятор поставил заряжаться лягушкой. После зарядки снова включил телефон, включался он опять долго, но уже быстрее. И все тот же писк.. Дыма больше не было, но меня это ни как не обрадовало, задняя часть так же нагрелась, звонить я не смог, ни каких звуков телефон воспроизвести тоже не смог.. Воспроизведение музыки останавливается на 0:00.
Писк, точнее его частота зависит от яркости подсветки - чем ярче, тем ниже писк. Во время вызова, отправки смс и прочей деятельности GSM модуля из динамика слышны обычные помехи, такие же как слышно например поднося активный телефон к аудиосистеме с усилителем.
Недавно разобрал тело.. Греется динамик, а дым был от оранжевой коробочки, она поплавилась. Плата не пострадала. Если отсоеденить коробку с виброй, вспышкой и динамиком, ни чего не нагревается, но позвонить все равно нельзя. Телефон тупо виснет.

[wink]

Hysecore, а ты динамик прозвонить можешь? Он у тебя коротнул наверно, а затем и усилок пыхнул... ИМХО

Однозначно неси в СЦ!

[Hysecore]

Hysecore, а ты динамик прозвонить можешь? Он у тебя коротнул наверно, а затем и усилок пыхнул... ИМХО

Однозначно неси в СЦ!

Сопротивление динамика вне цепи 8 ом. По моему так и надо...

[Hysecore]

На динамик подается 2,4 вольта

[wink]

А без динамика тело не греется ;)

[Hysecore]

А без динамика тело не греется ;)

Без динамика ни чего не греется но так же тупит=)

Сообщение отредактировал Hysecore - 16.1.2010, 11:38

[BALU]

динамик попробуй поменять подходит от с650 с380 V220

[Hysecore]

динамик попробуй поменять подходит от с650 с380 V220

А толку то? И на новый динамик будет даваться бешенная нагрузка, которая его и нагревает.

[wink]

Сопротивление динамика вне цепи 8 ом. По моему так и надо...

для сравнения - сопротивление динамика от Е398 = 7,3 Ом

На динамик подается 2,4 вольта unsure.gif

это нормально!

Судя по всему у тебя с усилком или его обвесами проблемы - неси в СЦ тут тебе с такими проблемами самому не справиться ИМХО!

[bbb21]

как поменять ползунок для блокировки если два контакта отлетели от платы???

[BALU]

фотоможешь сделать платы ?
может и поможем

[icarus]

Доброго дня суток дорогие форумчане!
Я столкнулся с проблемой((
Итак:
Когда включаю телефон, сначала оператора ловит, но как только начинаю идти - сразу выписывает:"Только экстр. вызовы"
Менял карточки, проверял на других телефонах - карты рабочие.
Телефон купил недавно (2 недели назад).
С ebay'я (США).
Прошу вашей помощи в этом вопросе!)))


Заранее спасибо!))

Сообщение отредактировал icarus - 25.3.2010, 20:47

[Matorist]

icarus, попробуй разобрать, посмотри что с антенной, может контакта нету, прошей максом 4 за одно

[AstaRoth]

для начала попробуй прошить аппарат-что б выяснить не софтовая ли это проблема.
Судя по тому что тебе сразу не ответили-с такой проблемой не сталкивались. Я дак точно.
Не вижу связи -между джеком и рабочей антенной , разве что коротит где-то...

[icarus]

Перепрошился на Casseopeya ))
перезагружается при падении связи((
А так всё ок!
проблемма железячная, прошивки 100 раз менял ((

[_LeX_]

кто-нибудь покупал кнопку блокировки, впаивал новую?
иголкой чинил уже но потом снова сломал, поетому иголка уже не прокатывает.

где купить такой переключатель? кто, где брал?
и как её точное название, кто знает

зы: мп3 плееров дохлых неимею

[BALU]

кто-нибудь покупал кнопку блокировки, впаивал новую?
иголкой чинил уже но потом снова сломал, поетому иголка уже не прокатывает.

где купить такой переключатель? кто, где брал?
и как её точное название, кто знает

зы: мп3 плееров дохлых неимею

я тут закупался )

[SAV]

Такая проблема. Перепаивал ползунок всё вроде бы нормально. Итого: ползунок не работает, и не видит sim. Что я мог зачепить на плате? Дайте описание или схемку.

[h3dG3h0G]

сломан джек 3.5 не пашет вообще
при втыкании наушников даже звук с колонок не пропадает
что делать?

[baat]

h3dG3h0G, ну что делать, перепаять самому, или дать кому-то перепаять...

[h3dG3h0G]

а что там поять?
если бы были хоть какие-то идеи, сделал бы давно
а так вообще не понятно что там к чему (

[BALU]

Что все схемы и мануалы на е2 пропали с мотофана ?
ну и ладно вот залью

Сообщение отредактировал BALU - 16.8.2010, 18:48

[h3dG3h0G]

так, схемы есть
и, честно говоря, это мне мало тчо дало
как человеку малознакомому с чертежами, мне тяжко разобраться что там и к чему

[BALU]

так, схемы есть
и, честно говоря, это мне мало тчо дало
как человеку малознакомому с чертежами, мне тяжко разобраться что там и к чему

Тогда не лезь туда неси в сц пока Хуже не стало

[h3dG3h0G]

я не знаю, где в Мск норм сц ((

[BALU]

я не знаю, где в Мск норм сц ((

стыдно товарищ!

http://www.kupimoto.com/guide/support

[h3dG3h0G]

Благодорю, комрад!
Направлюсь туда на днях!

[Karpuch]

вопросик! Может кто сталкивался по опыту что такое могло сгореть в телефоне короче Е2 не заряжается от сетевого зарядного устройства а от USB "нормально" пашет и заряжается только вот нормально в кавычках потомучто во время работы тоже постоянно какието глюки бывает проскакивают или вообще начинает перезагружатся! А ещё не выключается стандартным нажатием на красную кнопку просто повисает на HELLOMOTO и всё! Что это может быть перепрошивал разными прошами глюки везде одни и теже и даже пробовал разные АКБ ничего не помогло жалко старичка! как думаете в официальном СЦ могут за него взятся!!
