MotoMAGX (LJ), EZX, JUIX которых вы не знали, Не так просты, как оказалось на первый взгляд! Поделиться Опции

[fill.sa]

Перед прочтением рекомендуется сперва прочитать историю платформ EZX и MotoMAGX от EXL: MotoMAGX (LJ) которого вы не знали, обобщенная тема | Сообщение №77!

Предисловие

Пообщался я тут с EXL, и пришли мы к выводу, что MotoMagx(LJ) весьма разнообразная платформа и очень много моделей не попали в серию. Я не знаю как правильно обозвать эту тему, хотелось бы рассказать про невыпущеные или малоизвестные модели и в тоже время упонянуть платформы и хар-ки, да и про MotoMAGX в целом сказать, дабы сравнить модели между собой. За время написания статья много раз переписывалась, т.к. знания расширялись и взгляд на эту платформу сильно изменился.Где возможно буду подкреплять цитатами, в остально надеюсь кто заинтересуется поверит наслово.

К делу.

И так MotoMagx( до 7 Августа именовалась как LJ, официальная регистрация марки motomagx 19.09.2007) - фирменная операционка от motorola. Ссылка на официальное описание платформы-http://web.archive.org/web/20070827204513/...alObjectId=8411 Разработкой ядра под новое MXC железо вплотную занимались в 2005г, но есть ранние упоминания от 2004г. И по сути разрабатывали параллельно с выпуском EZX на XScale PXA27x железе. Разработка(как и EZX) велась в подразделении Motorola(China), Beijing или Motorola BeiJing Design Center. 30 ОКТЯБРЯ 2008 Motorola официально обьявила о закрытии платформы MotoMagx(LJ). Хотя уже намеченые телефоны на MotoMagx продолжали выводить на рынок и в 2009г.

Не глядя на новое название, MotoMagx по сути является продолжение мотороловских линукс телефонов с оболочкой EZX, аля ROKR E2(Sumatra) и более ранних предков E895(Barbados)/A910(Martinique).

Ссылка на официальную доку по архитектуре
ОС MotoMagx , как и прежни EZX глобально состоит их двух частей:
-Собственно сама основа GNU/Linux(ядро+базовые инструменты). Тут используется все также HardHat(теперь MontaVista) linux, как и у предыдущих EZX, только более новой версии - MontaVista CCE4 c ядром linux 2.6.10. Похоже я немного ошибся, и в качестве основы была взята версия MontaVista Mobilinux4.1 c ядром linux 2.6.10 , которая в 2005г была уже отдельной от CGE версий, но была на ней основана, т.к. в файлах Mobilinux фигурирует упоминание CGE4 ( у EZX основа MontaVista CCE3.1 с ядром linux 2.4). Сравнение двух версий ОС MontaVist тут.
Кстати, если кто будет историей интересоваться, то следующей версией MontaVista выпустила MontaVista Carrier Grade Edition 5.1 и на нее в сети можно даже литературу найти легко, но Motorola тогда уже стала на андроид переходить.
-И поверх, самописная оболочка EZX, основанная на библиотеке QT-2.3 как и у прежнего EZX, только немного доработали.(Позже были найдены названия интерфейсов в этой оболочке - CHAMELEON для кнопочных моделей, и TACTIUM для сенсорных телефонов) Оболочка у LJ06.1 мало чем отличается от прежних EZX, только чуть новее. А вот у последующих версия MagX оболочка стала сиильно изменяться, пошло внедрение новой медиа системы, нового меню, рабочего стола основанных на веб движке и т.п.. Также сменился web-обозреватель и много чего еще по мелочи.

Рекомендую еще почитать статейку по LiMo(Linux Mobile) Foundation, во первых там есть интересные моменты, а во вторых motorola со своим Magx собственно и состояло в LiMo http://www.ferra.ru/ru/system/95080/#.WCxeHBqLTcs Также можно заглянуть на их сайт https://web.archive.org/web/20100224054416/...-documents.html


И пару статей с презентаций, по стратегии развития motorola. Интересные статьи, многое заявленное так и не сделали.
https://arstechnica.com/information-technol...s-with-android/
https://airsource.co.uk/blog/2007/11/14/mot...-summit-london/
https://mobile-review.com/articles/2007/mot...la-london.shtml
https://mobile-review.com/articles/2007/motomagx.shtml

И до кучи ссылка на OpenSource.Motorola.Com (OSMC) где Motorola выкладывала исходные коды https://sourceforge.net/motorola/

Удалось найти небольшой отчет по портированию ядра монтависты для магиксов. Похоже автор этого же отчета фигурирует в авторах этой книги Bluetooth Application Programming with the Java APIs

montavista_on_arm11.ppt   ( 378 килобайт ) Кол-во скачиваний: 5326

Есть еще такой док по обзору магикса, но он уже поздний, когда магикс начал курс на Web 2.0-сервисы да и не особо интересный.

motomagx-platform-overview.pdf   ( 209.42 килобайт ) Кол-во скачиваний: 7331

Хоть MotoMagx(LinuxJava) и является продолжением EZX, конкретно под управлением MotoMagx было 3и железных платформы из линейки Freescale MXC, с разными процами(SoC) на них. Что скрывается под этими названиями? Да все просто:
- mxc91231 - это всем известный scm-a11 для 2G сетей
- mxc91321 - ArgonLV для 3G сетей
а также еще позже найденая mxc91331 - ArgonPlus, 4ая модель в семействе freescale i.mx31, но в какие конкретно аппараты он попал неясно.

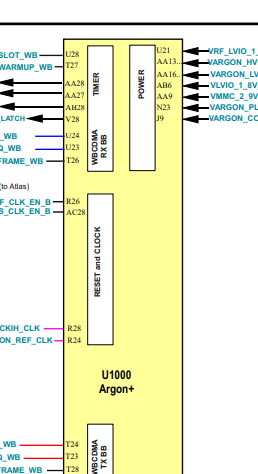

В этом сообщение я описываю про mxc91331
- и mxc91131, до сели нам не известная платформа - Zeus, для IDEN сетей
По части маркировки, последние цифры 31 видимл означает семейство i.mx31

Как видите у MotoMagx(LJ) был большой размах. Теперь по подробнее на каких платформах какие телефоны планировались и что в итоге вышло. В датах буду отталкиваться от разработок ядра , т.к. это первое с чего начинается разработка кода для телефона.Ну и по жизни они примерно в таком же порядку выходили на рынок.

mxc91231(scm-a11) - самый популярный проц, на котором больше всего телефонов планировалось и больше всех попало в массы. К слову SCM-A11 – Single Core Modem(SC140e) with ARM11 Processor .

Z6 и V8 базируются на одной версии MotoMagx(LJ)6.1
Интересная особенность MotoMagx(LJ)6.1 в том, что по сути она представляет собой обновленную версию оболочки прехних EZX, а вот Linux уже более новый.

Z6(код. ASCENSION)

https://rtte.motorola.com/RED/rtte/PCS/MEdocs/MQ5-4411A.htm
Самым первым в этой линейке. Представлен публике в 2007г, январь. К написанию кода для него, судя по исходникам, приступили 2006-Jul-07 и это была своего рода основа для последующих моделей. Z6 в самом своем начале прошел много экспериментов и изменений - много ревизий и экспериментов с разным железом.
RAM 64Mb / ROM 128Mb(для пользования 64Mb). Экран 2.0" QVGA марки SANYO (Motorola № 7271828D01/7271696E0). Камера 2Mp на основе Micron SOC2020. BT на чипе bcm2045. Есть поддержка карт памяти, официально поддержка до 4Gb не SDHC карточек.
Интересные моменты озвучивались на первом обзоре

К явным минусам стоит отнести заниженный уровень звука в плеере при использовании своих наушников, подобрать неоригинальные наушники тяжело. От радио отказались по глупому предубеждению, что Motorola Z6 сможет создать конкуренцию ROKR E2 или ROKR E6, на мой взгляд, продукты настолько различны, что говорить об этом смешно. Маркетинговые просчеты при планировании этого продукта – это вообще отдельная история. Начнем с того, что в первые часы после объявления Motorola Z6 в пресс-релизе можно было найти упоминание радио, потом его изъяли. До сих пор пресс-релиз содержит информацию о выделенной клавише для доступа к музыкальным возможностям, такая же картинка присутствует на сайте производителя.

Изначально планировалось выпустить Z6 с LJ6,1 , затем обновить ПО. Но по итогу выпустили новую модель Z6W. Встречаются даже прототипы, на которых указаны оба кодовых имени ASCENSION и MARCO.


Фото комплекта для Китайского рынка

[close]

RAZR2 V8 (код. LIDO или LIDO_2G)

https://rtte.motorola.com/RED/rtte/PCS/MEdocs/MQ5-4411A.htm
-Cледующим в этой линейке взялись за раскладушка V8 (код. LIDO). Судя по файлам, к написанию его кода приступили 2006-Jul-25.
RAM 64Mb / ROM увеличили до 512mb(для пользования 428Mb). Позже была версия с встроеной памятью movinand на 2Gb. Разьема для карт памяти нету. BT на чипе bcm2045. Экран сдвоенный 2.2"/2.0" QVGA/QVGA марки SHARP lr0g998 или Epson E02 (Motorola №7271203E)
Первое официальное упоминание тут http://web.archive.org/web/20070616163602/...Id=8153_8082_23 Одно из первых не официальных упоминаний от 25 марта 2007г и чуть больше фото на последующей статье










Задняя крышка с китайской 2ГБ версии.

Стоит также упомянуть исполнение Pink Silveе
https://cellphonebeat.com/pink-silver-editi...d-in-korea.html

[close]

код. SAIPAN

3-им телефоном линейки стал невышедший прототив в формфакторе моноблок - SAIPAN. На уровне linux во многом видно что начинале делать его на базе заготовок для V8. Но по итогу сделали версию LJ6.2-6.3. К написанию кода для него приступили как и у V8 2006-Jul-25 да и прочие функции добавлялись в одно время.
Вокруг этого телефона было много шума, но в серию он так и не попал. Всплыло только несколько инжинерных образцов. Немного истории: В 2005г motorola обьявила о разработке очень тонких телефонов(5мм), по низкой цене. Долго время телефон не появлялся, но в СМИ переодически вслывала подогревающая интерес информация про этот телефон. Многие уверены что SAIPAN это тот самы SCPL, но до конца так и непонятно является ли этот телефон тем самым SCPL(scalpel) или нет. Первые упоминане пол scpl были в 2005г какраз с началом создания магикса http://www.topwords.ua/Mobilnews/2005/07/m918.htm
Телефон получил стандартные 64mb RAM. ROM 256Mb(для пользования 164mb). Более подробное об этой моделе в теме Motorola SCLP (Saipan)

[close]

U9 / U9 MOTOJEWEL (код. PICO)

https://rtte.motorola.com/RED/rtte/PCS/MEdocs/MQ5-4411B.htm
-Далее, 2006-Sep-14, начинается работа над раскладушкой U9(код. PICO).
Первый телефон на новой версии MotoMagx(LJ)6.3, которая на уровне оболочки очень сильно стала отличаться от EZX и Z6/V8
Телефон получил фирменный наружний экран с невидимыми границами. RAM 64Mb / ROM 128Mb(для пользования 64Mb). Есть поддержка карт памяти, официально до 4Gb.
Шел в основных 3 цветах - красный, фиолетовый и черный, но была такаже разновидность и в золотистом корпусе.




Иногда можно увидеть упоминание принадлежности к линейке rokr.

Также была разновидность motojewel, в граненой форме, по всем признакам только для британского оператора Carphone Warehouse. Также в 3 расцетках. Хоть это целиком и полностью U9, иногда его подписывают просто как motojewel.

[close]

ROKR E8(код. ELBA)

-Первые упоминания в исходниках от 2006-Aug-15 . В первые он был опубликован еще в 2007, но после официального реализа, продажи этого телефона много раз переносились, но в итоге он все же попал на прилавки сперва в Индии, а затем 7 июля 2008г в США через T-Mobile оператора. Возможно по этой причине телефон получил выбивающуюся из общего ряда версию MotoMagx(LJ)7.1
Представляет собой моноблок, позицианирующийся как музыкальный телефон, для чего и получил сенсорное колесо OmegaWheel и технологию ModeShift для управления подсветкой клавиатуры.
RAM 64Mb / а NAND как у V8 на двух чипах 128Мб(пользователю доступно 26Мб) и встроеная память movinand на 2Gb. Плюс еще есть поддержка карт памяти, официально до 4Gb. Камера 2Mp на основе Micron SOC2020. Стоит упомянуть наличие отдельной вибрации haptic при работе с сенсорной клавиатурой.
В сервисной литературе упомянается, что изначально был датчик освещенности, который отменили потом.
https://rtte.motorola.com/RED/rtte/PCS/MEdocs/MQ6-4411A.htm

[close]

Эти 5 моделей видимо были первой основой магиксов, т.к. дальше был небольшой перерыв. И по коду изначально были жесткие проверки только на эти модели.
#if defined(CONFIG_MACH_ASCENSION) || defined(CONFIG_MACH_LIDO) || defined(CONFIG_MACH_SAIPAN) || defined(CONFIG_MACH_ELBA) А позже просто заменили на общий макрос #if defined(CONFIG_ARCH_MXC91231)

Z6W(код. MARCO), обновленный Ascension

https://rtte.motorola.com/RED/rtte/PCS/MEdocs/MQ5-4411A.htm
-2006-Nov-10 наконецтаки запаяли на плату Z6 модуль wifi и начинается работа над Z6W(код. MARCO). Изначально планировалось просто обновить ПО у Z6, но по итогу выпустили новую модель Z6W(код. MARCO).
Были операторские версии от orange и fido.
Коробки.

[close]

ZINE ZN5(код. XPIXL)

-2008-Jan-29 начинается работа над одним из извесных камерофонов ZN5(код. XPIXL).
Первые фотоснимки с ним были показаны еще в 2007г , хотя сам телефон вышел в конце 2008.
Тел как мы знаем получил Экран 2.4" QVGA марки SANYO (Motorola №7271375G01). Wi-Fi на чипе 88w8686, . BT/FM на чипе bcm2048. TV-выход на чипе SANYO LC822973. 3.5mm выход для наушников. Клавиатуру с ModeShift (технлогия как у E8, только уже с механической клавиатурой). 5Мп камеру от сотрудничества с Kodak c автофокусом, ксеноновой вспышкой и сопроцессором TMSDM299. Также получил Kodak Perfect Touch.
А еще по фразе "Initial Creation for xPixl based on Marco" можно судить, что код для zn5 писали взяв за основу Z6W.
https://rtte.motorola.com/RED/rtte/PCS/MEdocs/MQ6-4411B.htm ,

Коробка для рынка Китая/Европейского/США.


Разные рендеры

Рендер с фиолетовой сеточкой, был найден даже такой инжинерный образец.

Рендеры zn5 в оранжевом цвете

Большое описание различных инженерных образцов zn5 в этом сообщении

[close]

EM30 (код. PIANOSA)

https://rtte.motorola.com/RED/rtte/PCS/MEdocs/MQ6-4411A.htm
Не много непонятно, но вроде следующим приступили к EM30 (код. PIANOSA) Его код точно начали писать не позже 09/21/2007. По сути EM30 - удешевленная копия E8. В отличии от E8 нету сенсорной клавиатуры и виброотдачи haptics. Как у E8 повернутый на 90 экран. Камера традиционно MICRON SOC2020 на 2Мп. Поддержка карт памяти, официально до 4Gb.
Разные рендеры

[close]

Aura / R1(код. NEVIS)

В некоторых странах продавалась под именем R1.
https://rtte.motorola.com/RED/rtte/PCS/MEdocs/MQ6-4411D.htm
-2008-Feb-13 начали писать представителский ратетор Aura / R1(код. NEVIS). Последний вышедший телефон с MotoMagX на борту, но получил версию LJ6.3.
Специально для нее был разработан круглый LCD. Телефон получил корпус покрытый нержавейкой и сапфировое стекло на экран. Камера 2Mp на основе Micron SOC2020. Встроеная память movinand на 2Gb. Разьема для карт памяти нету. Значок М на корпусе является индикатором зарядки.
Кроме обычного исполнения:



-были еще исполнение Motorola Aura Celestial edition в честь полета apollo 11:

-И исполнение Motorola Aura Diamond Edition:

Стоит упомянуть что китайцы умудрились наклепать кучу клонов и даже двухсимочные варинаты телефона, но оно и понятно, aura смотрится просто обалденно.

[close]

4е телефона U9(PICO), Z6W(MARCO), ZN5(XPIXL) и Aura(NEVIS) получили MotoMagx(LJ)6.3
Ну и последними на SOC SCM-A11 были два телефона, но структура исходников ядра сильно поменялась как и применяемая версия магикса - теперь это LJ7.4(хотя пару раз проскальзывало 7.2, возможно до финалного выхода ее еще больше доделали и сменили версию)

VE66(код. Pearl)

https://rtte.motorola.com/RED/rtte/PCS/MEdocs/MQ6-4411F.htm
Выпускался в обычном исполнении VE66 и в золотом окрасе VE66 LX(в народе известная как VE66 GOLD)
Получил последнюю версию LJ7.4. Телефон имеет колесо OmegaWheel. 5Мп камеру со вспышкой и вероятно автофокусом. Стерео динамики. WLAN, если это не версия для Китая. Также была заменена привычная схема FX2LP на West Bridge® AntiochTM USB/Mass Storage Controller, что должно было как-то повлиять на работу режима карты памяти.

Стоит упомянуть, модель VE70 (Pearl Korea) которая имеет такой же внешний вид

[close]

Сообщение отредактировал fill.sa - 28.2.2025, 16:04

[EXL]

fill.sa,
Вот интересно, если mxc91131, mxc91231 и mxc91331 это семейство i.MX31, то mxc91321 это получается i.MX21 в котором ARM9 вместо ARM11?

Блин, достать бы VA76r Tundra или Paros, чтобы проверить это.

Крепи изображения к форума, а то лот закончится и изображения удалят.

[fill.sa]

Крепи изображения к форума, а то лот закончится и изображения удалят.

Быстро закидывал сообщение, некогда было возиться с заливкой.

Вот интересно, если mxc91131, mxc91231 и mxc91331 это семейство i.MX31, то mxc91321 это получается i.MX21 в котором ARM9 вместо ARM11?

Блин, достать бы VA76r Tundra или Paros, чтобы проверить это.

Да, тут оченоь интересный момент который до конца неясен. Я давно обратил внимание на это.
Известно, что по сути были два аргоновских проца, под именами Argon plus и Argon LV. Это вот которые mxc91331 и mxc91321. В ранних ядрах магикса Argon plus засветился, а потом быстро исчезает и на его место полностью приходит Argon LV.
Также известно, что у аргонов были проблемы с разработкой архитектуры и они долго мудрили с ними чтобы запустить.
Что-то меня наталкивает на мысль, что в mxc91321 они склепали франкенштейна который точно работал. Аля ядро mcu от i.MX31 , а переферию от i.MX21 .

Тут еще стоит отметить, чтобы были разные MXC300.30. MXC300.30.1 и MXC300.30.2 , с которых собственно и сделали наши процы. В чем там между ними разница поди разберись(позже разобрались, у них изменилась rf часть на RFX300-30 RF).
Там вон на линкдине есть разрабы этих платформ которые тогда работали в мотороле, они явно знают в чем различия https://in.linkedin.com/in/pnv-srinivasa-rao-2702894
https://www.linkedin.com/in/jim-ruel-b6aa7811
https://viadeo.journaldunet.com/p/nicolas-walczak-4113973
https://fr.linkedin.com/in/sebastienbessiere
https://www.linkedin.com/in/wayne-chihwei-liu-90377a79
https://www.slideshare.net/YangChen8/followers
https://cn.linkedin.com/in/liu-shan-rong-01ab3655
https://cn.linkedin.com/in/yunxia-qian-97376555

Вообще есть литературка где нарисована архитектура https://datasheet.datasheetarchive.com/orig...SASW0020313.pdf и там прям таки подписан mxc91321. Если они ничего не наврали там, то можно посмотреть что по итогу в этом проце.

Сообщение отредактировал fill.sa - 4.2.2024, 21:30

[fill.sa]

Тут еще стоит отметить, чтобы были разные MXC300.30. MXC300.30.1 и MXC300.30.2 , с которых собственно и сделали наши процы. В чем там между ними разница поди разберись.
Там вон на линкдине есть разраб под это все дело, он явно знает в чем различия https://in.linkedin.com/in/pnv-srinivasa-rao-2702894 .

Вот тут к слову нашел упоминание https://club.tgfcer.com/viewthread.php?acti...amp;tid=6380296 , что эти MXC300.30. MXC300.30.1 и MXC300.30.2 это с разной частотой процы.

а позже популяризированный Freescale MXC300.30 (369 МГц), на полпути S60V5 использует MXC300.30.1, который является разгонной версией первого (основная частота более 400, и самая высокая основная частота конструкции серии 300.30 кажется быть более 600) Этот процессор также используется в Nokia N86

А еще для примера MXC91221, который не аргон, а scma11 и вот тут четко все сходится, 21 на конце и она на ARM9
The software development system for the Freescale MXC91221, MXC
05, i.300-30, MXC275-30, and MXC300-30 platforms consists of an
evaluation board and software development kits from Freescale
Semiconductor, Inc. and ARM Limited.
The MXC91221 platform consists of three cores: ARM9, SC140V3, and
SDMA.
The MXC 05, i.300-30, MXC275-30, and MXC300-30 platforms consist
of three cores: ARM11, SC140V3 and SDMA.

Сообщение отредактировал fill.sa - 25.5.2023, 4:24

[EXL]

fill.sa,
Если с MXC91221 всё сходится, то MXC91321 явно выбивается и похоже внутри там действительно ARM11, а не ARM9 как в других i.MX21'ых.

https://www.webwire.com/ViewPressRel.asp?aId=9599

What: The ARM Powered MXC91321 chip from Freescale Semiconductor has been awarded the Microprocessor Report (MPR) Analysts’ Choice Award for Best Applications Processor 2005. The MXC91321, which is aimed at wireless handheld applications, features an ARM1136JF-S™ processor employed as the applications processor.

The ARM1136JF-S based processor’s success follows the success of the ARM Cortex-A8 processor being awarded the MPR Analysts Award for Best Processor-IP Core of 2005 (see http://www.arm.com/news/11952.html)

[fill.sa]

Блин, достать бы VA76r Tundra или Paros, чтобы проверить это.

Нашел старые записки, на paros смотрели проц и там собственно вот, да оно и по всей литературе там arm11 указывается.

Код

Processor       : Some Random V6 Processor rev 1 (v6l)
BogoMIPS        : 256.40
Features        : swp half thumb fastmult vfp edsp java
CPU implementer : 0x41
CPU architecture: 6TEJ
CPU variant     : 0x1
CPU part        : 0xb36
CPU revision    : 1
Cache type      : write-back
Cache clean     : cp15 c7 ops
Cache lockdown  : format C
Cache format    : Harvard
I size          : 16384
I assoc         : 4
I line length   : 32
I sets          : 128
D size          : 16384
D assoc         : 4
D line length   : 32
D sets          : 128

Почему вот название SOC выбивается из общего ряда непонятно. Причем что его собран Argon plus имеет привычное наименование mxc91331


А вот что касается различий между платформами mxc300-30.1 и mxc300.2 , ойициально про частоту mcu нислова, а различия все по большей части в радиочасти.
The first version of Freescale’s 3.5G smartphone solution, the MXC300-30.1 reference design, is a comprehensive
solution for 3.6 Mbps HSDPA smartphones featuring Symbian OS™ and S60 software. Symbian OS and S60 are
integrated and pre-validated, including S60 recommended system tests, to minimize development time and cost and
maximize system stability and maturity. Pre-validated network capabilities such as GCF, IOT and field testing help
shorten time to market for phone manufacturers.
The MXC300-30.2 reference design builds on the first version with a multimode single-chip transceiver that handles
both WCDMA and GSM on the same piece of silicon. The MMM7210 transceiver is a highly integrated transceiver that
combines quad-band GSM/EDGE functions with up to four WCDMA bands in a single package solution. The receiver
has five inputs supporting both WCDMA and GSM/EDGE and uses a new RF front-end topology for superior intercept
points. The receiver also includes anti-aliasing filters, digital channel filters, digital gain control and high dynamic range
ADCs. This transceiver cuts the part count for phones built with the MXC300-30.2 reference design, saving both cost
and valuable board space.

Сообщение отредактировал fill.sa - 28.5.2023, 6:24

[fill.sa]

Продолжая тематику интерфейсов TACTIUM и Chameleon MotoMAGX (LJ) которого вы не знали, обобщенная тема был еще и 3 интерфейс vodafone.
Несмотря на то, что может показаться, что это просто какая-то тема оформления поверх прочих оболочек, но нет, везде он идет прямо как отдельная оболочка со своим кодом, хоть и явно основаная на томже Chameleon.

[EXL]

еще и 3 интерфейс vodafone.

Вопрос в том, выходил ли он вообще в релиз или так и остался внутренним. Что-то я не помню устройств ориентированных на Vodafone использующих EZX или MotoMAGX.

[fill.sa]

Вопрос в том, выходил ли он вообще в релиз или так и остался внутренним. Что-то я не помню устройств ориентированных на Vodafone использующих EZX или MotoMAGX.

Вот тут я не подскажу, но факт, что все элементы строго разделены по оболочкам, среди которых Vodafone.

Также дам комментарий касаетельно оболочки на lj6.1. В целом это не секрет, что тотже Z6 имел больщую часть классов из SDK аналогичных прошлым EZX. Сейчас глядя на код, могу сказать, что действительно, lj6.1 по сути использует туже EZX платформу с мелкими исправлениями,
В то время как другие магиксы 6.3 или 7.1 уже используют сильно измененный код как и структуру кода от EZX платформы, можно сказать это уже не новая версия EZX, а основанная на EZX.
Попался даже такой коммеентарий //Drafted Header Files, will be revised in LJ6.3. They can be private or renamed
Я бы сказал, в некотором роде lj6.1, это теже EZX только на более свежем линуксе и линуксовой прослойкой(грубо говоря все что не касается EZX платформы)

Сообщение отредактировал fill.sa - 11.6.2023, 11:50

[EXL]

fill.sa,
Вот именно потому SDK от E2 почти полностью подходил для Z6. Кстати код игрушки 2048 который работает на Z6 так же компилируется и на E2 с небольшими изменениями:

https://github.com/EXL/2048/blob/master/204...48-MotoMAGX.cpp

Ctrl+F "EZX_E2"

Как видно всё-таки некоторые методы были добавлены, это не совсем 1-в-1 копирование. Но то что MotoMAGX родился из кнопочно-ориентированного EZX'а который сначала вышел на E895, A910, ROKR E2 -- это да.

[fill.sa]

Итак, к уже имеющимся сведениям телефона kassos про 3g, gpu и списку кнопки( среди которых кнопка камеры с автофокусом KEYPAD_CAMERA_FOCUS, аля zn5)

Кнопки

Код

#elif defined(config_arch_mxc91321)

static unsigned short *key_map;

static unsigned short key_map_kassos_p0[] = {
    /* row 0 */
    keypad_9, keypad_7, keypad_camera_focus,
    keypad_none, keypad_5, keypad_camera_take_pic,
    /* row 1 */
    keypad_0, keypad_carrier, keypad_none,
    keypad_1, keypad_none, keypad_none,
    /* row 2 */
    keypad_pound, keypad_voice_call_send, keypad_vr,
    keypad_3, keypad_none, keypad_none,
    /* row 3 */
    keypad_star, keypad_video_call_send, keypad_rocker_up,
    keypad_nav_right, keypad_none, keypad_none,
    /* row 4 */
    keypad_8, keypad_mail, keypad_rocker_center,
    keypad_nav_left, keypad_none, keypad_none,
    /* row 5 */
    keypad_2, keypad_soft_right, keypad_zoom_in,
    keypad_nav_down, keypad_none, keypad_none,
    /* row 6 */
    keypad_4, keypad_clear_back, keypad_zoom_out,
    keypad_nav_up, keypad_none, keypad_none,
    /* row 7 */
    keypad_6, keypad_soft_left, keypad_rocker_down,
    keypad_nav_center, keypad_none, keypad_none,
};

static unsigned short key_map_kassos_p1[] = {
    /* row 0 */
    keypad_9, keypad_7, keypad_1, keypad_none,
    keypad_5, keypad_8, keypad_2, keypad_0,
    /* row 1 */
    keypad_none, keypad_none, keypad_none, keypad_6,
    keypad_none, keypad_none, keypad_4, keypad_none,
    /* row 2 */
    keypad_pound, keypad_voice_call_send, keypad_none, keypad_3,
    keypad_none, keypad_none, keypad_none, keypad_none,
    /* row 3 */
    keypad_star, keypad_video_call_send, keypad_none, keypad_nav_right,
    keypad_none, keypad_none, keypad_none, keypad_none,
    /* row 4 */
    keypad_carrier, keypad_mail, keypad_voldown, keypad_nav_left,
    keypad_none, keypad_none, keypad_none, keypad_none,
    /* row 5 */
    keypad_none, keypad_soft_right, keypad_smart, keypad_nav_down,
    keypad_none, keypad_none, keypad_none, keypad_none,
    /* row 6 */
    keypad_none, keypad_clear_back, keypad_vr, keypad_nav_up,
    keypad_none, keypad_none, keypad_none, keypad_none,
    /* row 7 */
    keypad_none, keypad_soft_left, keypad_volup, keypad_nav_center,
    keypad_none, keypad_none, keypad_none, keypad_none,
};

static unsigned short key_map_p3[] = {
    /* row 0 */
    keypad_9, keypad_7, keypad_camera_focus,
    keypad_none, keypad_5, keypad_camera_take_pic,
    /* row 1 */
    keypad_0, keypad_spare1, keypad_spare2,
    keypad_1, keypad_none, keypad_none,
    /* row 2 */
    keypad_pound, keypad_voice_call_send, keypad_vr,
    keypad_3, keypad_none, keypad_none,
    /* row 3 */
    keypad_star, keypad_video_call_send, keypad_rocker_up,
    keypad_nav_right, keypad_none, keypad_none,
    /* row 4 */
    keypad_8, keypad_mail, keypad_rocker_center,
    keypad_nav_left, keypad_none, keypad_none,
    /* row 5 */
    keypad_2, keypad_soft_right, keypad_zoom_in,
    keypad_nav_down, keypad_none, keypad_none,
    /* row 6 */
    keypad_4, keypad_clear_back, keypad_zoom_out,
    keypad_nav_up, keypad_none, keypad_none,
    /* row 7 */
    keypad_6, keypad_soft_left, keypad_rocker_down,
    keypad_nav_center, keypad_none, keypad_none,
};

static unsigned short key_map_p4[] = {
    /* row 0 */
    keypad_9, keypad_7, keypad_1, keypad_none,
    keypad_5, keypad_8, keypad_2, keypad_0,
    /* row 1 */
    keypad_none, keypad_none, keypad_none, keypad_6,
    keypad_none, keypad_none, keypad_4, keypad_none,
    /* row 2 */
    keypad_pound, keypad_voice_call_send, keypad_none, keypad_3,
    keypad_none, keypad_none, keypad_none, keypad_none,
    /* row 3 */
    keypad_star, keypad_video_call_send, keypad_none, keypad_nav_right,
    keypad_none, keypad_none, keypad_none, keypad_none,
    /* row 4 */
    keypad_none, keypad_mail, keypad_voldown, keypad_nav_left,
    keypad_none, keypad_none, keypad_none, keypad_none,
    /* row 5 */
    keypad_none, keypad_soft_right, keypad_smart, keypad_nav_down,
    keypad_none, keypad_none, keypad_none, keypad_none,
    /* row 6 */
    keypad_none, keypad_clear_back, keypad_vr, keypad_nav_up,
    keypad_none, keypad_none, keypad_none, keypad_none,
    /* row 7 */
    keypad_none, keypad_soft_left, keypad_volup, keypad_nav_center,
    keypad_none, keypad_none, keypad_none, keypad_none,
};
#endif

[close]

теперь мы имеет еще и такой файл с раскладкой клавиатуры.

vkm_kassos.xml   ( 7 килобайт ) Кол-во скачиваний: 131

Если внимательно посмотреть, то там есть мотороловская знаменитая morphing_modes аля как у zn5, e8 и i9.
Более того, судя по набору кнопок оно больше похоже на i9а, т.е. круче чем у zn5, e8

Сообщение отредактировал fill.sa - 17.6.2023, 10:08

[EXL]

fill.sa,
kassos этот случайно не может быть i9 собственно?

[fill.sa]

kassos этот случайно не может быть i9 собственно?

Да не, во первых тут SOC разный, что сразу их выдает. А во вторых уже подкопилось сведений, чтобы понять, что kassos точно отдельный самостоятельный продукт.
Хотя стоит заметить, что i9 менял название и изначально был под другим названием. Например тут это видно https://mobiltelefon.ru/post_1211913910.html

Сообщение отредактировал fill.sa - 28.6.2023, 11:09

[fill.sa]

Кстати, занятный тут человек попался на линкдине https://www.linkedin.com/in/wayne-chihwei-liu-90377a79
Учавствовал в разработки обвязки радио части для SOC argon plus. И работал он там выходит ни во freescale ни в motorola.
Это получается сторонние люди чтобы делали разработку схема для проца. Или это у них там свой какой проект был на аргоне, тогда почему не взяли заводское решение.

[fill.sa]

Немножно внутрянки моторолы )
https://www.ibm.com/support/pages/multitool...ob-database-xxx

Problem
When trying to import an IBM® Rational® ClearCase MultiSite® packet using []multitool syncreplica -import[], the operation fails with []db_open_db_V3: RPC: Unable to receive; errno = Connection reset by peer[].

Symptom
When trying to run the command, multitool syncreplica -import, it reports the following error:

db_open_db_V3: RPC: Unable to receive; errno = Connection reset by peer
multitool: Error: Trouble communicating with VOB database: "/vobs/ezx_apps".
multitool: Error: Trouble opening VOB database: "/vobs/ezx_apps".
multitool: Error: Unable to access epoch information for vob /vobs/ezx_apps.

[EXL]

fill.sa,
Похоже что Motorola была единственным значимым и крупным пользователем системы контроля версий IBM Rational ClearCase. Все эти /vobs/ -- они оттуда.

[fill.sa]

Вопрос в том, выходил ли он вообще в релиз или так и остался внутренним. Что-то я не помню устройств ориентированных на Vodafone использующих EZX или MotoMAGX.

Ну к слову у них везде упоминаются 4 оператора на которые они ориентируются и среди них есть Vodafone. Например вот и литературы на U9.

[EXL]

fill.sa, В любом случае не похоже что из EZX до MotoMAGX остатки этого UI хоть как-то дошли.

Кстати MyFaves это не оператор, а виджет-сервис от T-Mobile, типа HSA-панели Orange'овской или SCREEN3 от Cingular.



Кстати, этот виджет вообще запускали?

Код

428d0000-428d4000 r-xp 00000000 1f:0d 5727984    /usr/lib/libmyFavesEnginelib.so.1.0.0
428d4000-428d8000 ---p 00004000 1f:0d 5727984    /usr/lib/libmyFavesEnginelib.so.1.0.0
428d8000-428dc000 rw-p 00000000 1f:0d 5727984    /usr/lib/libmyFavesEnginelib.so.1.0.0

Судя по всему в прошивках T-Mobile есть его кишки.

[fill.sa]

fill.sa, В любом случае не похоже что из EZX до MotoMAGX остатки этого UI хоть как-то дошли.

Кстати MyFaves это не оператор, а виджет-сервис от T-Mobile, типа HSA-панели Orange'овской или SCREEN3 от Cingular.

Ну это понятно, там так и написано, операторские службы. Но факт что есть от vodafone что-то,з начит они с ними работали.
Но вот прям найти непосредственно сам интерфейс пока не получается.

Насчет myFaves, да они много в каких прошах есть. Я как-то очень давно пытался разобрать и не смог. Может оно через flexbit как HSA включается, я так и не понял.
Знаю что есть отдельная софткнопка myFaves посредине, я пытался ее тоже как-то завести, но видимо без глюбального включения MyFaves эта кнопка тоже недоступна.

[EXL]

Но вот прям найти непосредственно сам интерфейс пока не получается.

Думаю там ничего примечательного, просто Chameleon в красный раскрасили и каких-нибудь уродливых дополнительных софт-кнопок налепили.

[fill.sa]

У EZX/MAGX есть некая основа, на которой разрабатывают платформу под каждый тел - EZXBASE, с такимже названием в дереве исходников. Сюдаже входит и qt пакет как я понял, но к примеру APLOG не входит в этот пакет.

Так вот небольшое наблюдение,
Для оболочки tactium, т.е. для сенсорников упоминаются такие версии
// in EZXBASE_N_00.23.A7I
EZXBASE_N_00.26.A1I

у A1200 встречаются версии :
EZXBASE_N_00.24.A3I

у A910 и E895 это:
EZXBASE_N_00.39.A4I

У телефонов A780/E680/E895 есть такая версия
EZXBASE_N_00.08.A1I
У E895 на раннем этапе есть EZXBASE_N_00.01.A1I

У слитых исходников E2 есть такие упомянания:
symbols_BARBADOS_xscale_EZXBASE_N_00.31.A4I
EZXBASE_N_00.24.A5I видимо относится к дате 07/07/2005
#ample version: EZXBASE_N_00.24.A5I_0039A
EZXBASE_N_00.34.A1I
EZXBASE_N_00.46.A4I
BASED PlATFORM LABEL : EZXBASE_N_00.14.A1I
BASE PLATFORM LABEL : EZXBASE_N_00.49.A4I , эта версия упоминается рядом с датой 2006-02-27
// In EZXBASE_N_00.28.A3I, If we re-direct msgData directly to a QDataStream like below

есть такие
EZXBASE_N_00.36.A1I
AP: EZXBASE_N_00.23.A1I(or higher)
EZXBASE_N_00.31.A4I(or higher for BP Log support)
EZXBASE_N_00.49.A1I
EZXBASE_N_00.15.A1I

есть еще такая интересная проверочка версии

Код

else if(m_qstrVersion[ 0 ].find("EZXBASE_G_00") != -1 ||m_qstrVersion[ 1 ].find("EZXBASE_N_00") != -1)

У ранних разработок магиксов:
EZXBASE_N_00.48.A4I , что к слову старее, чем засвеченая в исходниках Е2 версия EZXBASE_N_00.49.A4I
И возможно, даже ее можно было скачать по этой ссылке element * [http://compass.mot.com/go/187936671] EZXBASE_N_00.48.A4I

Есть еще пакеты с именем EZXBASE_G_00, как гласит комментарий это

Код

Format of BP baseline version EZXBASE_G_00.yy.Bnn

У A1200 можно встретить название:
BP: EZXBASE_G_00.23.B1I

У всех магиксов есть файлик с такой версией

Код

AP version
SCMA11_G_80.00.0BI

Тут не совсем понятно как трактовать, толи вместо AP version версия неуказана, толи уже нахвание с _G_ у магиксов относится не к BP а к AP
Да и вообще в 2007 у магикса упоминаются пакеты уже с именем LJ , аля LJAP_N_01.8A.30I или LJ_J2ME_N_01.01.64I или LJMMA_N_05.01.3DI (это медиа центр если что, который helix) или в исходниках LJ7.1 LJAP_N_02.1C.50I
А еще в sdk есть такие LJAP версии

Код

Yuan Zhi/e13689 09/15/2006 Create
Yuan Zhi/e13689 01/15/2007 LIBll16301 Integrated into LJAP_N_03.1D.51I and compile off
Yuan Zhi/e13689 02/10/2007 LIBll37242 Integrated into LJAP_N_03.26.11I and compile on

В литературе по Audio manager для linux Java есть такие строки
EZX Sound Manager Software Requirements Specification, EZXBASE-C_SOUND_MANAGER-SRS-COMPONENT-baseline-21394, Version 02.00

Сообщение отредактировал fill.sa - 9.8.2024, 4:47

[EXL]

fill.sa,
Похоже эта версия SCMA11_G_ чуть позже и стала выступать в роли EZXBASE_G_, этакий общий билд MotoMAGX'ов.

Кстати по поводу формирования полного имени прошивки есть вот такой документик в архиве с полезной информацией о том за что отвечаются все эти S001, E004, G004, S003 и где они лежат.

А так же как вернуть оригинальное имя файла прошивки.

Прикреплённые файлы:

[EXL]

Благодаря fantasy1986 (@ronalp) удалось узнать какой именно EZX-телефон скрывается под кодовым именем Penglai. Этим телефоном оказался ROKR E6 со специальным чипом Innofidei IF101 внутри, который отвечает за приём и декодировку телевизионного сигнала и имеет MicroSD-карточку вместо SD-карты. Дополнительная информация по TV-чипу: https://www.edn.com/chip-supports-chinas-cmmb-mobile-tv/





Скорее всего если бы аппарат вышел на рынок, он бы назывался ROKR E6tv, его прошивка имеет специальное приложение для просмотра телепередач.



Кроме того удалось слить дампы прошивки как AP так и BP телефонной части, версии получились следующими:

1. R533C4_G_11.70.16I_GCZPNLA000AA007_BP.sbf
2. BOOT_G_00.02.31P_PENGLAI_R533C4_G_11.70.16I_CSCEZX_N_01.00.16I_LP004DA_E004_R002_G004_64MB_AP.bin

Файлы для изучения: https://firmware.center/firmware/Motorola/R...0%28Penglai%29/

За фотографии и дампы ещё раз большое спасибо fantasy1986 (@ronalp)

[fill.sa]

Похоже эта версия SCMA11_G_ чуть позже и стала выступать в роли EZXBASE_G_, этакий общий билд MotoMAGX'ов.

Ну вот у меня тут пока 2 версии.
-Либо как ты говоришь, EZXBASE_ тупо переименовался в SCMA11 , но тогда теряется здравый смысл, именовать пакет по процессору, темболее что этот пакет никак не привязан к процу. Да и процов уже стало 3 в магиксах, в то время как в чистом ezx были только xscale. Ну и еще не забываем что есть эмуль и ему тоже получается нужно пакет переименовывать.
-Либо же, _N_ названия относятся к AP части, а _G_ названия к BP и тогда логично иметь названия по процам, ибо BP чать процессора и под каждый проц свой пакет. А AP так дальше и остались EZXBASE_G_ именоваться.
А в магиксе просто произошла ошибка и вместо версии пакета залетело название тэга AP version .


Где-то дома еще валялись исходники эмуля, нужно будет посмотреть там какие наименования встречаются.

Сообщение отредактировал fill.sa - 24.8.2023, 5:58

[EXL]

fill.sa,
Так а я тебе же скидывал эмулятор/симулятор MotoMAGX, тупо запусти его и выполни там:

Код

cat /etc/ap_version.txt
cat /etc/base_version.txt

И никаких исходников не нужно.

А ещё можно разобрать прошивку VA76r Tundra и посмотреть в RootFS что там у неё.

в то время как в чистом ezx были только xscale

Там разные XScale'ы были. В A760, к примеру, стоит старый PXA262. А у него платформа как раз EZX_G_
Ещё был некий Rainer типа EZX для iDEN на базе E680, на каком проце неизвестно.

Код

rainier_bp {;# BP simulator for iden's
;# Rainier phone based on E680

[EXL]

fill.sa,
Опа, а у VA76r Tundra:

Код

AP version
SCMA11_G_80.00.0BI

[fill.sa]

Так а я тебе же скидывал эмулятор/симулятор MotoMAGX, тупо запусти его и выполни там:

Нее, я именно про исходники, а не про собранный эмуль.
Вот добрался посмотрел, например в версии 0,3 эмуля есть такие названия Distribution-MAGX_N_06.19.60I-pearl-X86.tar.gz , тут явно видно название MAGX_N_, и судя по pearl в названии, основано оно на одном пакете с VE66.
Есть описание архива, это мини-платформа

Код

Get the mini-platform tarball platform-MAGX_N_06.19.60I.tgz which is part of Distribution-MAGX_N_06.19.60I-pearl-X86.tar.gz,  and then execute below commands:

В версии 0.4 эмуля есть файл с патчем ядра LJAP_N_03.48.B1PW1.patch
Еще такие упоминания

Код

Notes: Parameter MOTO_EXTRA_CLFAGS actually contains three options: -DCONFIG_LJ_72_LATEST denotes the LJ label used is over the specified label ‘LJAP_N_05.50.30I’ in which the data structure of VKM was updated

и такое в файлах для zeus телефонов

Код

PLATFORM_LABEL=LJAP_N_01.61.00I

Кстати, забавный факт, что в исходниках эмуля ядро идет версии R6632_G_81.11.29R_A, а это очень древняя версия, причем из LJ6.3, даже конфиг сборки там от U9 лежит. А вот остальные пакеты с библиотеками итд уже с конфигом от pearl, т.е. VE66.
Вообщем эмуль некий франкенштейн старого ядра и нового LJ7.4 поверх него.

Сообщение отредактировал fill.sa - 5.4.2024, 22:12

[fill.sa]

fill.sa,
Опа, а у VA76r Tundra:

Код
AP version
SCMA11_G_80.00.0BI

Во всех магиксах видимо один файл лежит.
Или у них генератор версий поломался, а там похоже какой-то скрипт был который это создавал.
Например версию в /etc для EZX генерит перловый скрипт

Код

open ( VERSION_FILE, ">$ENV{EZX_PLATFORM_BASE}/ap_version.txt") || die "Can't $!";
print VERSION_FILE "$version";
close (VERSION_FILE);

Либо версия SCMA11_G_80.00.0BI в этом файле как основа для всех магиксов, т.е. сперва ее сделали под SCMA11 и дальше под остальные телы пошла. По факту то rootfs с процем никак не связана, это удел ядра.

[EXL]

fill.sa,
Ну так в собранном эмуле аналогично.



В общем, опять у них везде форменный бардак.

Либо версия SCMA11_G_80.00.0BI в этом файле как основа для всех магиксов, т.е. сперва ее сделали под SCMA11 и дальше под остальные телы пошла. По факту то rootfs с процем никак не связана, это удел ядра.

Да как же с процем не связана, всё в rootfs должно быть явно откомпилировано под архитектуру проца? Если там EZX древний как у A760, то под XScale без iwMMXt, если там более новый EZX, как у E680/A1200 -- то под XScale с iwMMXt, если это SCM-A11 то под него с железной поддержкой FPU...

В случае с Tundra VA76r и видимо PAROS'ом похоже что просто так совпало, что SoC там внутри имеет такое же ядро ARM11 (ARMv6) как и в случае со SCM-A11, но ведь Tundra она на Argon, и эти остатки SCMA11 в rootfs явно не к месту, как понимаю.

[fill.sa]

Да как же с процем не связана, всё в rootfs должно быть явно откомпилировано под архитектуру проца? Если там EZX древний как у A760, то под XScale без iwMMXt, если там более новый EZX, как у E680/A1200 -- то под XScale с iwMMXt, если это SCM-A11 то под него с железной поддержкой FPU...

В случае с Tundra VA76r и видимо PAROS'ом похоже что просто так совпало, что SoC там внутри имеет такое же ядро ARM11 (ARMv6) как и в случае со SCM-A11, но ведь Tundra она на Argon, и эти остатки SCMA11 в rootfs явно не к месту, как понимаю.

Да по факту то все эти mxc не шибко то различаются, отличие по сути в BP части идут. А AP часть там одна, отличия в ней уж прям очень низкоуровневого плана. с 99% вероятностью можно roofs от тундры перекинуть в любой магикс это это дело запустится(с поправкой на отличия в LJ версиях)
Вообще где-то мелькал стартовый набор rootfs магикса, поверх которого уже в процессе сборки ложаться файлы.
Вот там можно былобы посмотреть есть ли файл версии этот.

[EXL]

fill.sa,
Мне вот интересно, насколько VA76r Tundra отлична от тех же V3xx, V9, K3 и V6 maxx, которые тоже использовали Argon. Но там как-то не акцентрировалось внимание на i.MX (mxc) платформе.

[fill.sa]

EXL,
Да, аппаратная часть интересно, но тут без схем не узнать.
Вообще есть на v9 схема, который аналог V8 только на аргоне. Но вот схемы от тундры вроде нету в открытом доступе.

[fill.sa]

Забавное наблюдение, как известно в магиксах, где 2Мп камера, стоит камера 2020SOC . В литературе по Е8 есть строчка про камеру

Тут написано Micron SOC2020 from Liteon., Liteon видимо имеется ввиду тайваньская LITE-ON Technology Corporation.
В исходниках ядра можно найти драйвер для этого модуля камеры(imager'а)

Код

obj-$(CONFIG_MXC_IPU_CAMERA_MI2020SOC) += mi2020soc.o mi2020soc_hw.o sensor_clock.o

Но вот парадокс, он там не используется, а используется другой драйвер

Код

linux-2.6.x/arch/arm/configs/motorola_ljap/product-family/scma11.config:CONFIG_MOT_FEAT_2MP_CAMERA_WRKARND=y
obj-$(CONFIG_MOT_FEAT_2MP_CAMERA_WRKARND) += capture_2mp_wrkarnd.o

П.С. так до кучи просто, добавлю еще схемку влючения модуля камеры(imager), может потом когда пригодится


Сообщение отредактировал fill.sa - 14.2.2025, 21:41

[fill.sa]

Никогда не обращал особо внимание на задняюю наклейку в телефоне.
А тут заметил, что на турндре прям указана прошивка установленная

[EXL]

Ты кстати занятные ссылки подкинул, я там заметил, что zn5 например как 3 разных варианта зарегестрирован
https://rtte.motorola.com/RED/rtte/PCS/MEdocs/MQ6-4411B.htm ,
ve66 как два варианта https://rtte.motorola.com/RED/rtte/PCS/MEdocs/MQ6-4411F.htm но при этом тут нету ЕМ35 по аналогии с Е8/ЕМ30.
А z6,V8,Z6W и другие под одним номером практически идут https://rtte.motorola.com/RED/rtte/PCS/MEdocs/MQ5-4411A.htm
Но это уже нужно в соответствующих темах по телефонам разибрать.

ZN5 там три варианта потому что:

1. ZN5 T-Mobile
2. ZN5 European (РСТ, UCRF и прочие).
3. ZN5 Chine (без Wi-Fi).

Аналогично для VE66 которых тоже два. Чисто китайские версии шли без Wi-Fi.

Никогда не обращал особо внимание на задняюю наклейку в телефоне. А тут заметил, что на турндре прям указана прошивка установленная

На американских телефонах версию прошивку писали всегда на наклейках, ещё начиная со всяких C350 и E398.

[fill.sa]

Пытаюсь разобраться с аргоновскими процами, почему у ArgonLV в конце выбивающиеся из общего ряда цифры 21 (mxc91321). Где-то помню мы уже начинали это общение.
Так вот, mxc91331 тоже существует и он почти всегда упоминается параллельно с mxc91321. Что наводит на мысль, что это одна из разновиднойстей аргонов.
Более того в исходниках от моторолы сборка под оба эти SOC идет с одной папки mxc91321(ArgonLV).

И вот тут я подумал, а не ArgonPlus и это случаем, который был на раннем этапе разработки и потом исчезает куда-то. Полез копать дальше и нахожу это


Т.е. да mxc91331 это и есть ArgonPlus и он имеет привычное на конце 31(отсылка к версии платформы 31 как мне кажется). Затем видимо что-то идет не так и они переделывают этот SOC и выпускают переделку как mxc91321 с именем ArgonLV

Вот тут конечно интересно, в чем конкретно у них разница,между этими аргонами. И не связана ли разница с радио частью, которую переделывали несколько раз. Очевидно, что ArgonPlus точно связан с некой bute платформой который много где упоминается в ранних источниках и тоже загадочно пропадает как и ArgonPlus
Например вот

Чуть поже было найдено упоминание в литературе по Z9, что bute некая реф платформа, которая послужила основой для Z9(ну видимо в целом основой для 3G моторолок)

В какой-то брошурке мне попалось. что mxc91231(SCMA11) и mxc91321(ArgonLV) стоят в одном ряду, а вот mxc91331(который похоже ArgonPlus) вынесли в отдельную строку.


вот тут еще одну презенташку нашел, по i300-30 платформе от 2005г. И там на фотках структуры этой платформы подписан проц argon+
https://slideplayer.com/slide/11483744/

Также остаются еще такие процы MXC91221, MXC91311 которые тоже похоже и линейки mxc31 Но про них вообще ничего неизвестно.
И о чудо, нашлась волшебная ссылка которая прояснила к каким платформам эти процы относятся
https://www.ymcn.org/d-1fBC.html
Судя по ссылкам там, проц mxc91221 это платформа mxc275-20, т.е. i.MX2 , а у нас для магикса шла платформа mxc275-30, что i.MX3 , т.е. новее.
А проц MXC91311 из платформы mxc300-20, тоже от предыдущей i.MX2, у нас в магиксе новее i.MX3 идет.

Сообщение отредактировал fill.sa - 7.8.2024, 20:15

[fill.sa]

Обнаружил тут в ядре интересный параметр.

Код

config MOT_FEAT_2MP_CAMERA_WRKARND
    bool "Enable bandwidth-improvement workarounds for 2MP image capture"
    default n
    help
      Enabling this option turns on the GEM and RTIC modules, as well
          as disables MAX slave 0, during still-image capture.  These three
          workarounds increase the memory bandwidth available to the IPU
          CSI (Camera Sensor Interface) to transfer image data from
          sensor to memory.

Как я понимаю это набор решений который позволяет быстрее получить картинку с камеры. По умолчанию включено уже у всех scma11.
А вот в последнем ядре VE66 появляется еще похожий параметр по ускорению камеры

Код

config MOT_FEAT_2MP_CAPTURE_FG_DISABLE
        bool "Disable FG as bandwidth-improvement workarounds for 2MP image capture"
        default n
        help
          Enabling this option to disable FG IPU channel when CSI enabled.
          This workaround increase the memory bandwidth available to the IPU
          CSI (Camera Sensor Interface) to transfer image data from
          sensor to memory.

Вот только он включен у marco. Полагаю т.к. marco они использовали как основу для других телефонов.
И выходит, что по факту ни одного серийного телефона не вышлю с включеным этим параметром. Нужно будет проверить, может он действительно ускорит работу камеры. Правда это касается только 2Мп камер, 5Мп камеру у zn5 и ve66 включены через сопроцессор и там совсем другая схема.

Сообщение отредактировал fill.sa - 17.10.2023, 4:25

[EXL]

И выходит, что по факту ни одного серийного телефона не вышлю с включеным этим параметром.

Что насчёт ROKR E8 и ROKR EM30? Ведь у них тоже были камеры по 2 MP.

Т.е. да mxc91331 это и есть ArgonPlus и он имеет привычное на конце 31(отсылка к версии платформы 31 как мне кажется). Затем видимо что-то идет не так и они переделывают этот SOC и выпускают переделку как mxc91321 с именем ArgonLV

В Block Diagram схемах Motorola RAZR V3xx и Motorola RAZR V6maxx их главный SoC значится как раз как Argon+, а вот на Motorola KRZR K3 и Motorola RAZR2 V9 уже как ArgonLV.



И это довольно странно, потому что на принципиальных схемах тех же V3xx и V6maxx вместо Argon+ уже используется ArgonLV, похоже переименование действительно имело место быть.

[fill.sa]

Что насчёт ROKR E8 и ROKR EM30? Ведь у них тоже были камеры по 2 MP.

Параметр уже появляется позже чем ядра е8, поэтому в них его нету. Но после моего слияния ядер можно будет для е8 включить параметр и проверить разницу.

И это довольно странно, потому что на принципиальных схемах тех же V3xx и V6maxx вместо Argon+ уже используется ArgonLV, похоже переименование действительно имело место быть.

Это не переименование, а именно смена SOC. Куда интереснее причины. На сколько я понял, с аргон плюс были какие то проблемы изза чего разработка с аргонами затормозила и потом просто появляется аргонлв.
Если я правильно помню v3xx и v6max как раз упомянаются в судебном деле с задержкой поставки. Нужно найти ссылку и перечитать.
Вот нашел ссылку ту https://casetext.com/case/silverman-v-motor...GzNAiWjcnBszQh9
Там речь идет про телефоны MAX и XX , ну собственно это они и есть V3xx и V6maxx .

Сообщение отредактировал fill.sa - 21.10.2023, 9:22

[EXL]

fill.sa,
Интересно было бы найти какие-нибудь сервис-мануалы к Motorola V1100, который был одним из первых телефонов на базе Argon SoC. Возможно именно он вышел с Argon+ в железе.

[fill.sa]

Продублирую сюда свое сообщение из темы по этому протику Motorola Carina Тут мы уже начали обсуждать про аргоны в целом, тут наверное и продолжим.

Кстати, в этом судебном разборе идет интересное ракрытие планов

https://casetext.com/case/silverman-v-motor...GzNAiWjcnBszQh9

«Во второй половине этого года у нас есть три дополнительных запуска»; и «мы представляем пять новых продуктов в сезон рождественских распродаж». ( Там же ) Ответчики отмечают, что в отчете от 26 июля 2006 г. указаны ожидаемые даты отгрузки для Volans (Maxx) от 18 октября 2006 г., для Izar Global (xx) от 20 октября 2006 г., для V1100 (Rocket) от 19 октября. , 2006, для M702iS (Izar Japan) от 20 октября 2006 г. и для M702iG (Scorpius) от 8 октября 2006 г. ( Там же )

Суд согласен с Истцами в том, что предполагаемые искажения фактов, истолкованные в наиболее благоприятном для них свете, представляют собой нечто большее, чем просто утверждение о том, что телефоны Motorola с поддержкой 3G появятся на рынке в четвертом квартале 2006 года. »; «мы представляем пять новых продуктов в сезон рождественских распродаж»; «три дополнительных запуска во второй половине этого года… запланированы»; «у нас есть несколько хороших продуктов для четвертого квартала»; «убедиться, что мы достигли крайне важного наполнения канала к курортному сезону»; «[т]а большие продукты для нас… я… не чувствую, что из-за ограничений предложения мы наращиваем их объемы в четвертом квартале»; «[это] их флагманские продукты»; и «дорожная карта UMTS и HSDPA на вторую половину этого года… вполне соответствует графику».

Т.е. я так понимаю в планах там нехилое количество телефонов запланировано было на аргоне.

И как я понимаю, эти 5 первых топовых продуктов на рождество это собственно

Что касается наших крупных продуктов — XX, MAXX, RIZR и двух версий MOTOFONE

Вот они первые телефоны на 3г: V3xx "Izal Global", V6maxx "Volans", , RIZR это видимо Z8 "espoo", M702iS "Izar Japan" и M702iG "Scorpius"
И V1100 "Rocket" видимо не топовый но по датам тоже тамже с ними запланирован был. Но есть упоминание что его закрыли в итоге

Стороны также соглашаются, что в конце августа 2006 года «Freescale признала, что из-за проблем с проектированием и разработкой с чипсетами Argon: «На этой неделе закрыли Volcans, и мы также влияем на IZAR». (R. 379, стр. 43–44.)

Чуть покопавшись, я нашел такую презенташку https://www.sec.gov/Archives/edgar/data/913...5688/dex991.htm и там есть внутрянка M702iG "Scorpius" по видимому.


А M702iG "Scorpius" у нас указывался как c argon+ процессором.



К слову, где-о обсуждали, но не помню где маркировки и вот почему-то на всяких протиках маркировки чипов начинаются не с SC , а с PC. И на этой картинке тоже c PC.

Сообщение отредактировал fill.sa - 15.1.2024, 22:07
