В этой теме я решил собрать немного немного информации о 3G/UMTS телефоне в форм-факторе раскладушки под кодовом именем RHODES, которой в последнее время накопилось достаточно. Индекс модели этого мобильного телефона неизвестен. Ещё RHODES часто ошибочно называют LATAM, но это неверно. Всего в мире мне известно три прототипа Motorola RHODES и все они интересны по своему.
Владельцем двух первых прототипов RHODES был Лис, после чего они перешли во владение коллекционеру мобильных телефонов Nikrar'у. Эти два прототипа RHODES в своё время тщательно отфотографировал и описал overglube, за что ему большое спасибо! Владельцем третьего прототипа является Cable Guy, который по моей просьбе тоже тщательно отфотографировал свой аппарат.

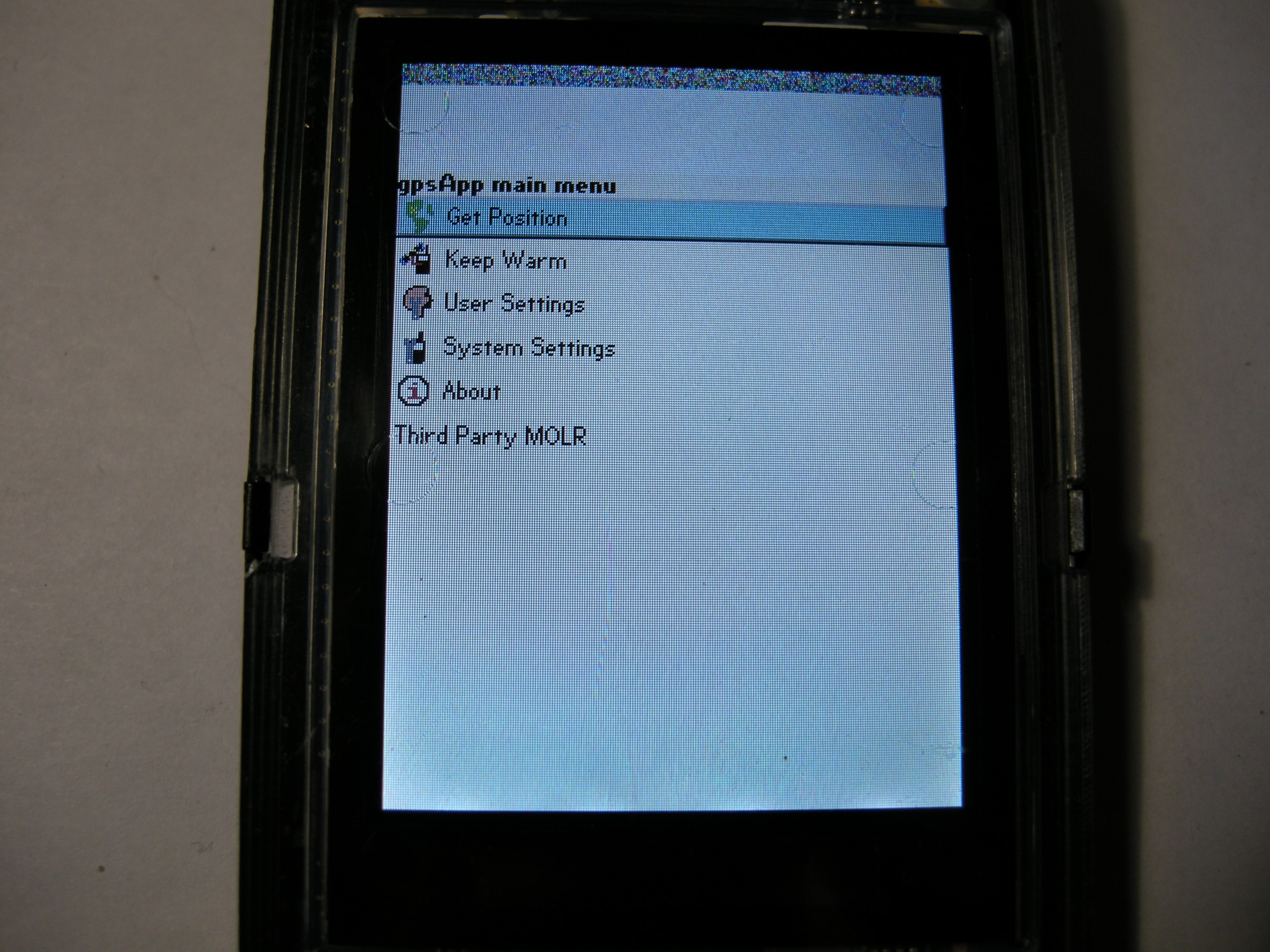

Интерес в исследовании RHODES состоит в том, что эти прототипы довольно редкие и интересные, поскольку в них похоже что находится утерянная ветка развития P2K на GSM/3G/UMTS — порт P2K на процессоры Qualcomm. Если бы легендарный и отменённый Motorola E1120 появился бы на свет, то скорее всего внутри него было бы то же самое, что сейчас имеется в этих протиках RHODES! Как и E1120 этот RHODES обладает поддержкой A-GPS и камерой 3.1 MP

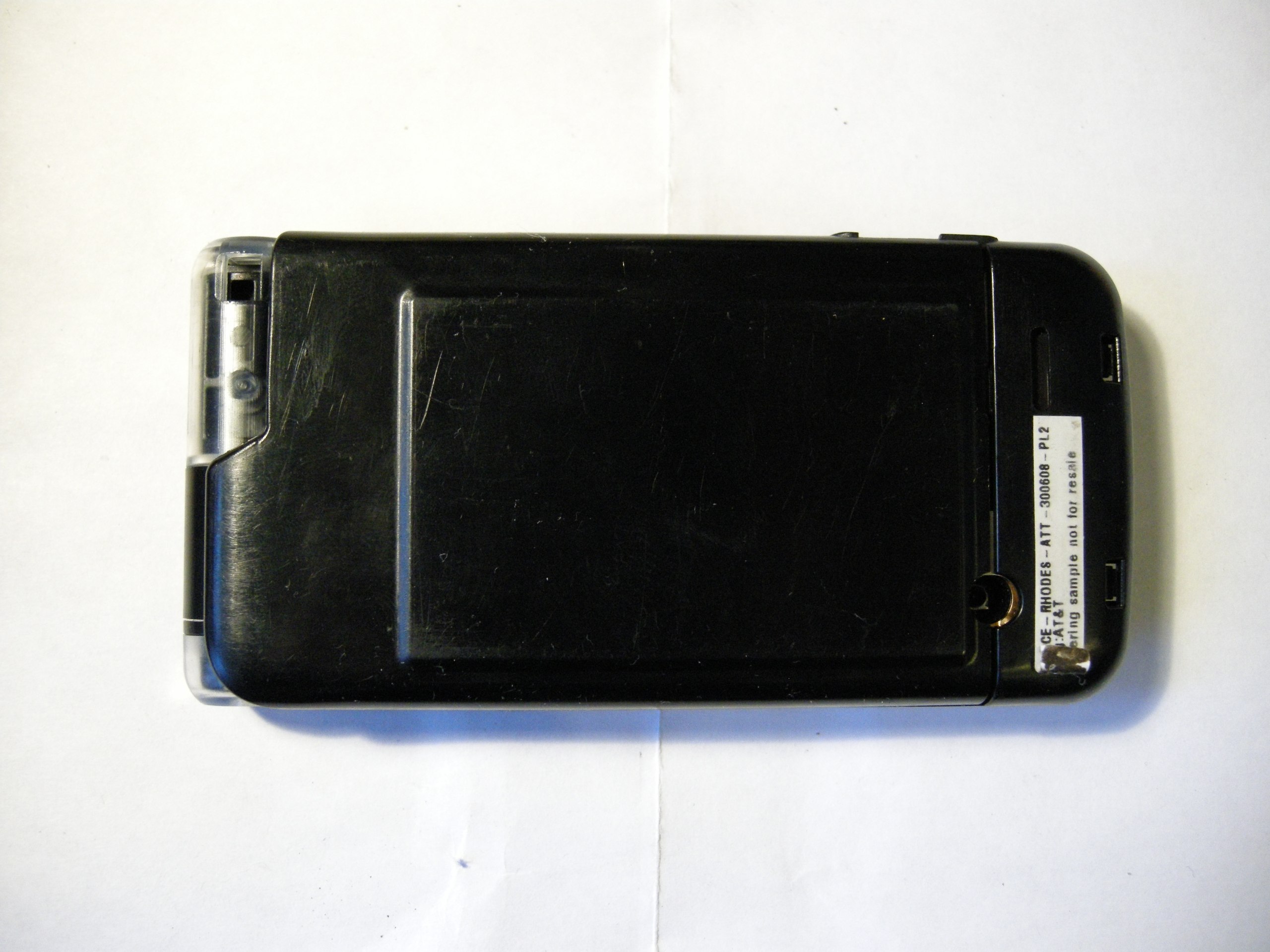

1. R0.1.1. PCE - RHODES - ATT - 300608 - PL2 / AT&T
Bootloader Version: n/a
S/W Version: M6246A-KPRZL-1100.P2.4A-ATT
FLEX Version: n/a

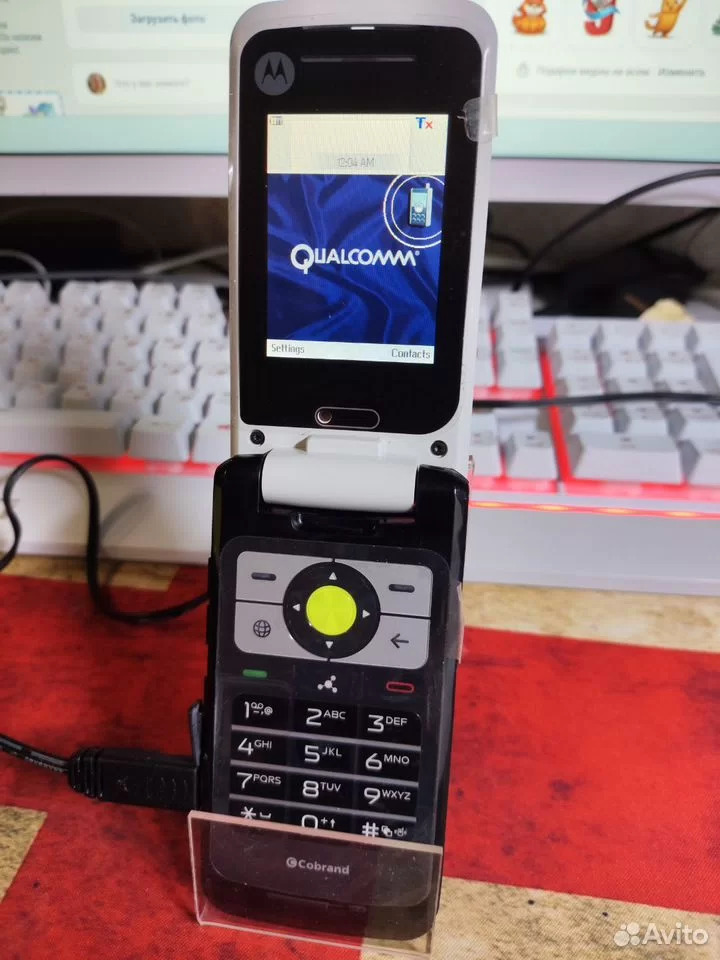

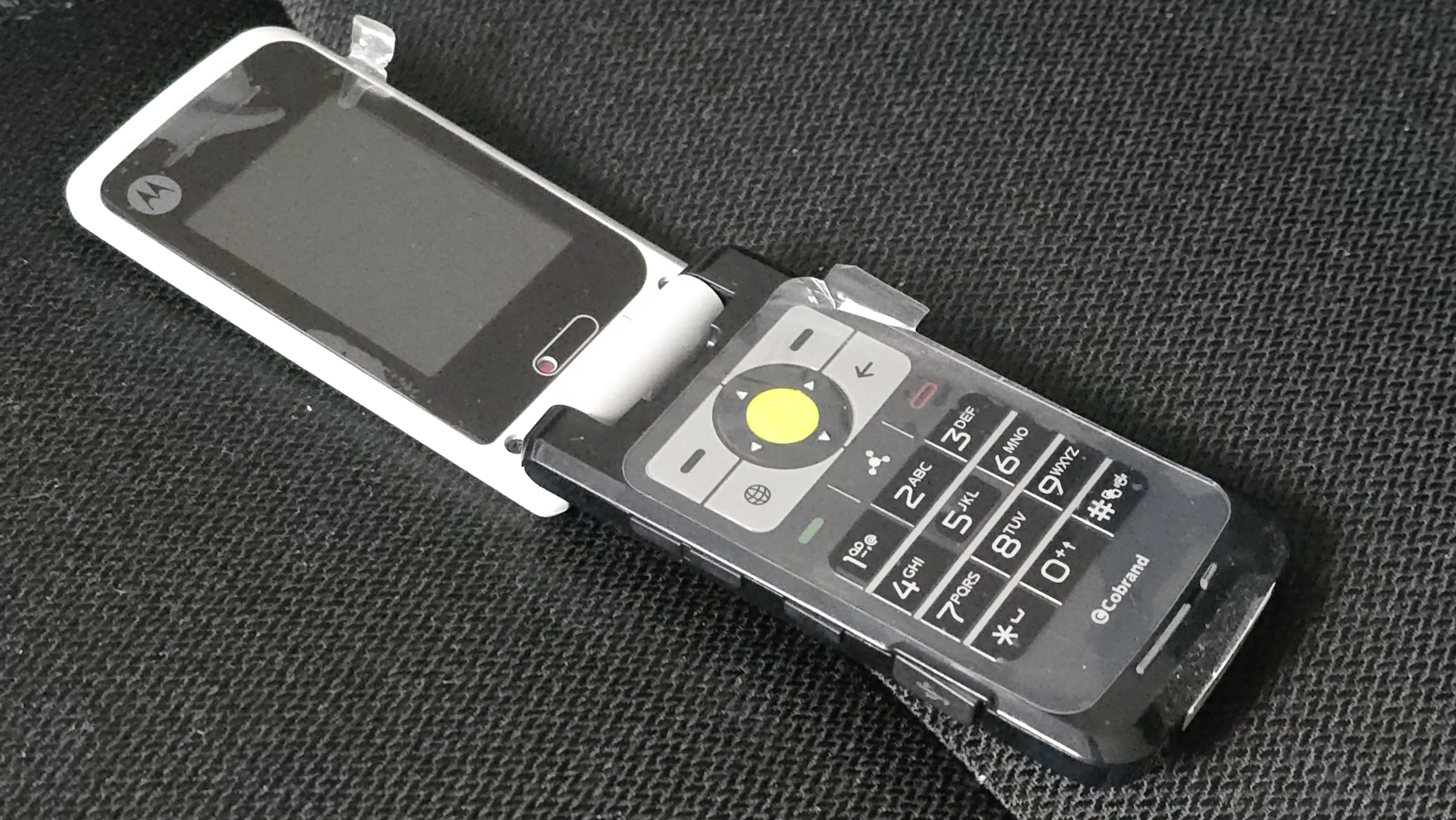

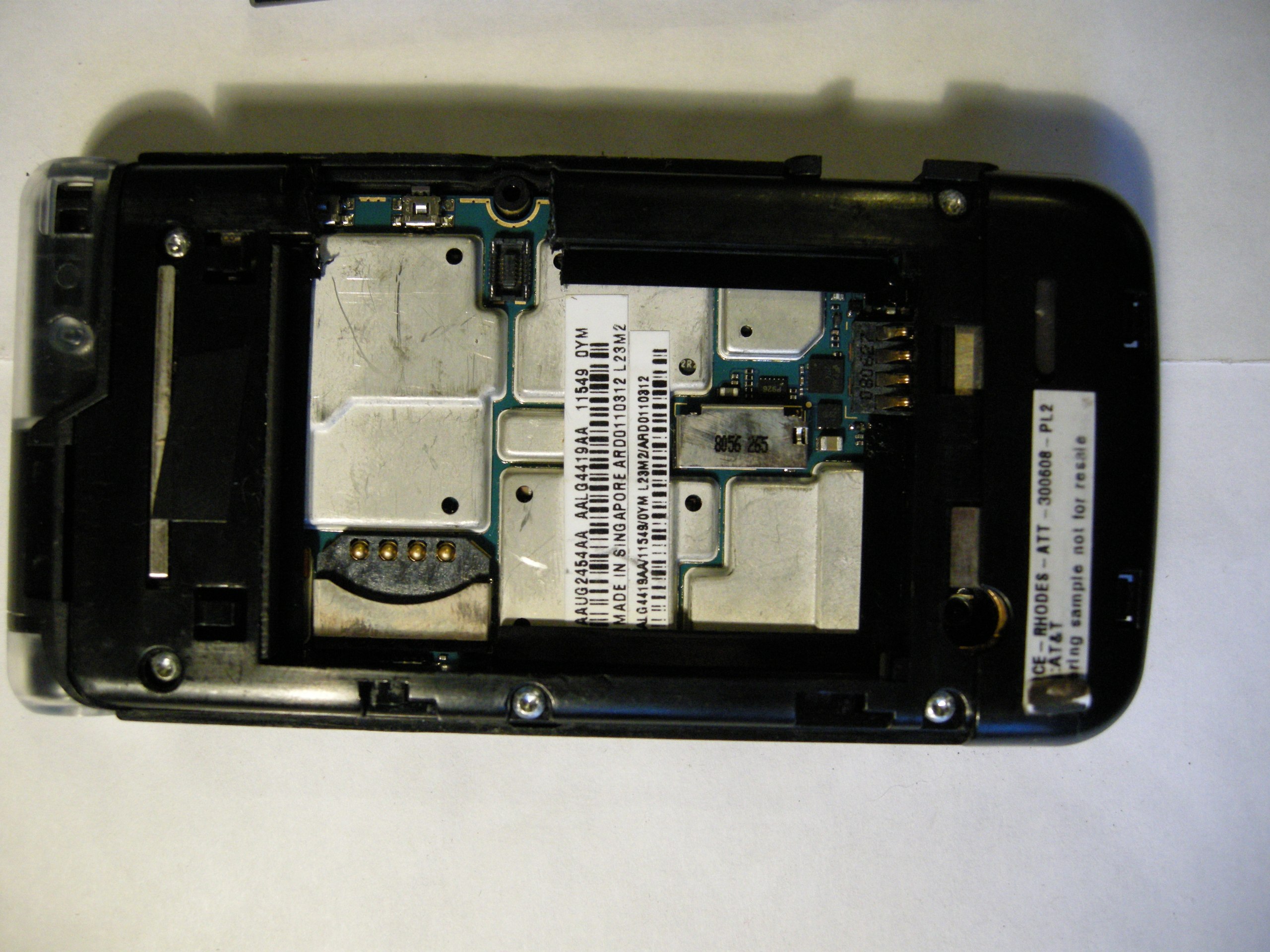

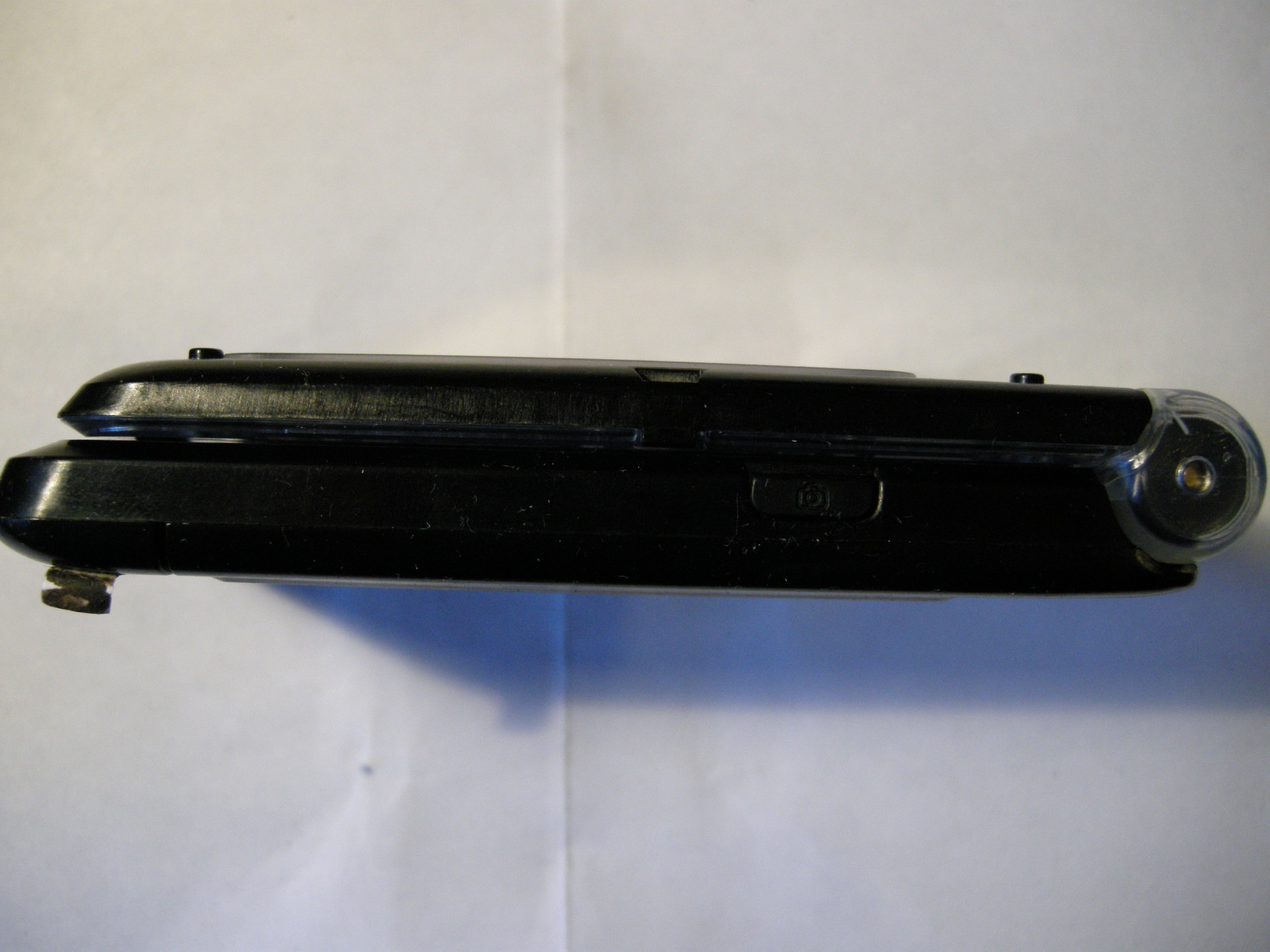

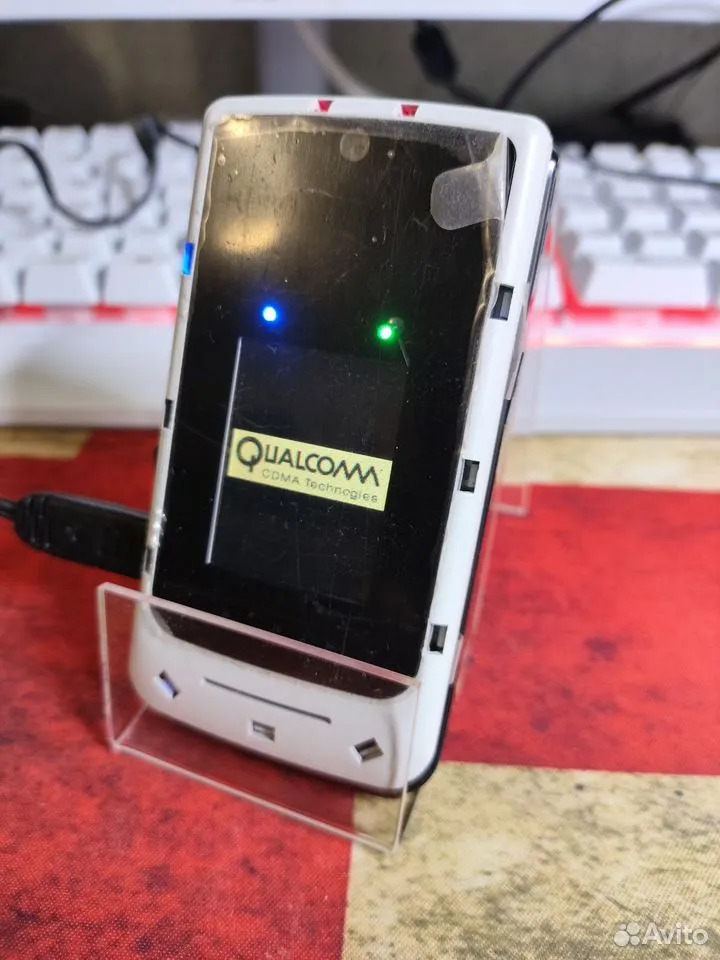

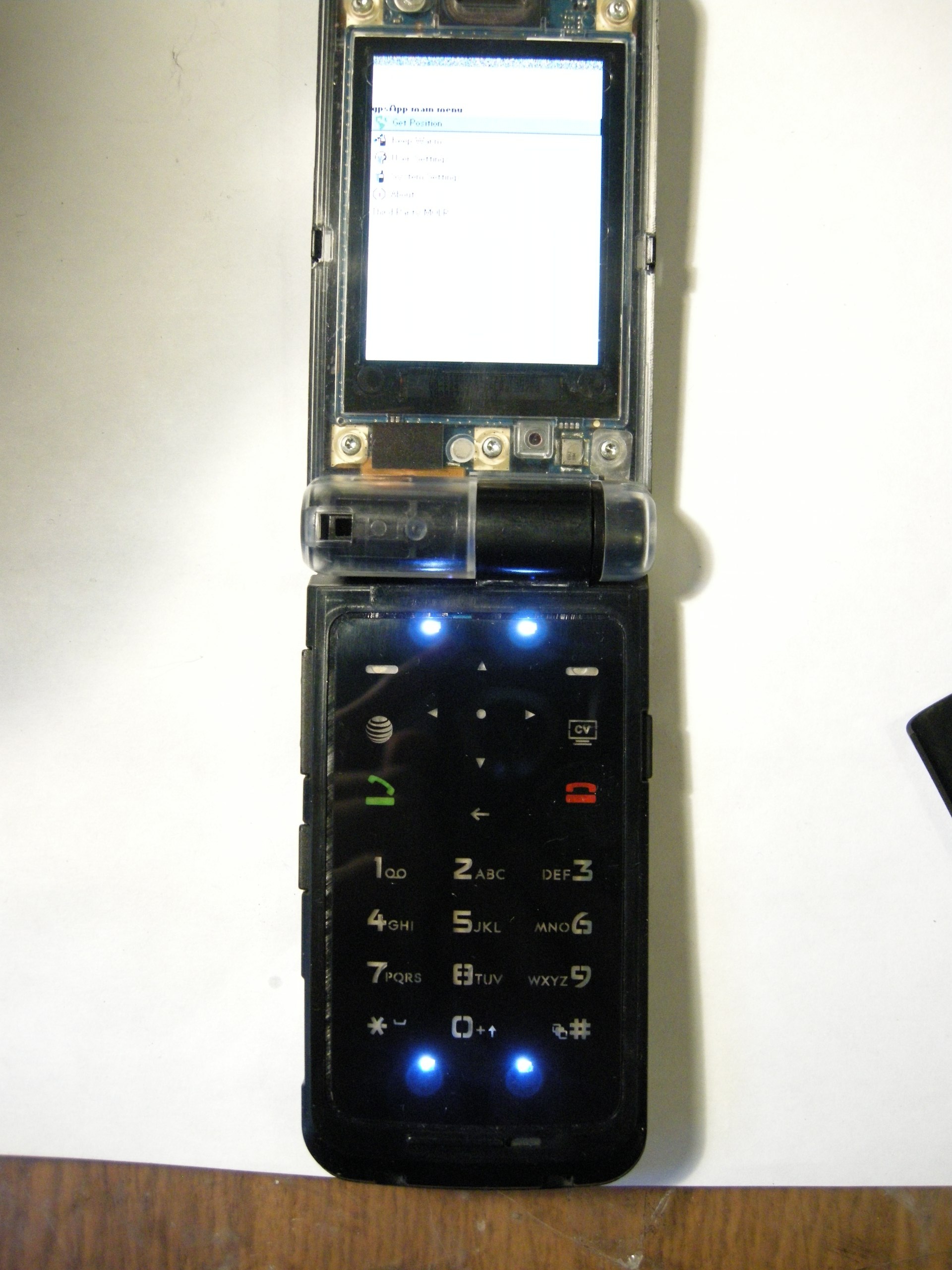

Первый и похоже самый ранний прототип Motorola RHODES. Дизайн кардинально отличается от последующих RHODES'ов и даже размерами он несколько больше и массивнее! Видимо эта версия предназначалась для рынка США и оператора AT&T.

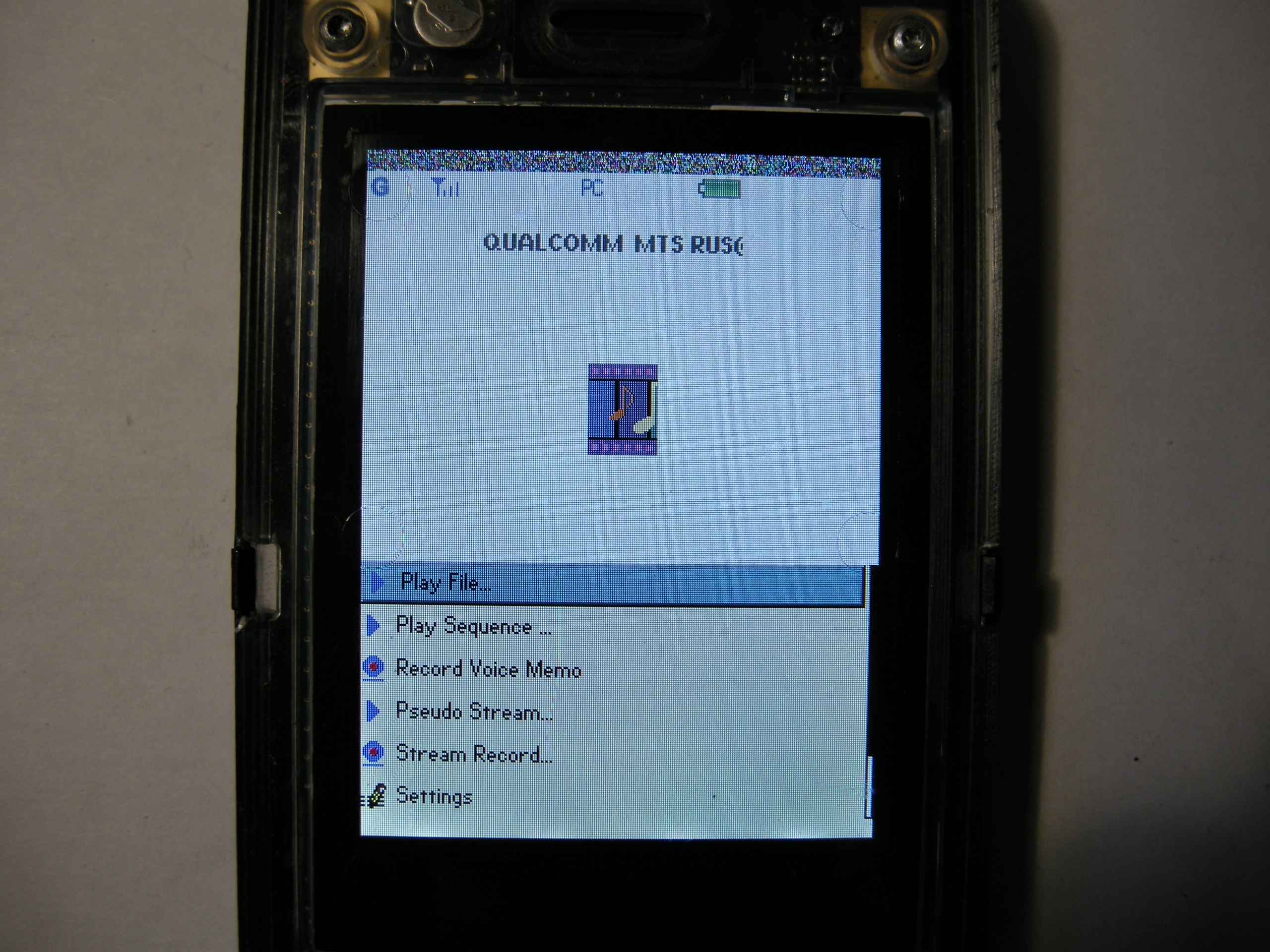

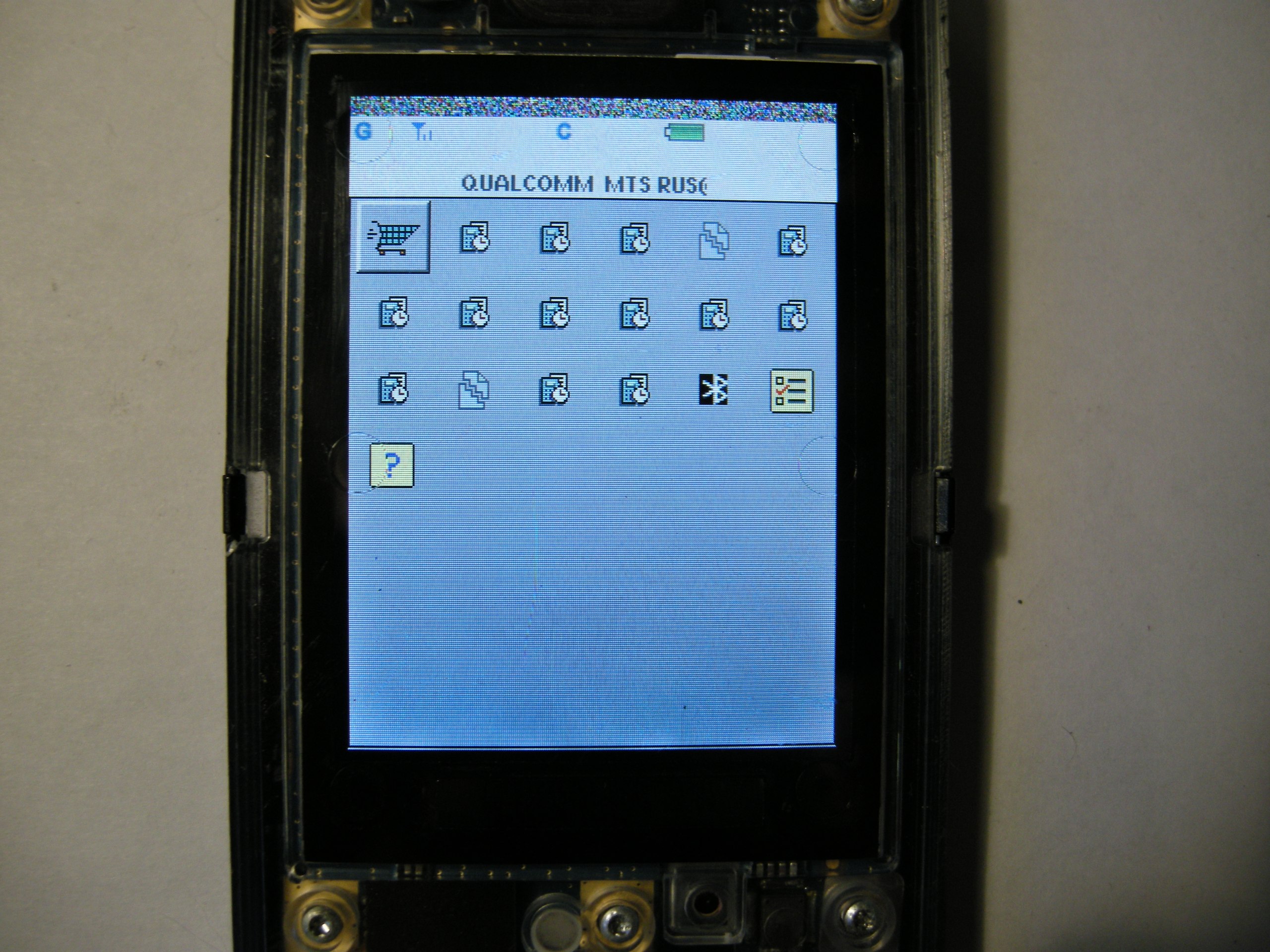

Прототип настолько ранний, что его прошивка является референсной прошивкой от Qualcomm, а не от Motorola/Freescale. К слову, этот прототип смог поймать 3G-сеть и зарегистрироваться в ней. Кроме того в этом телефоне используется редкая и одна из последних версий рантайма BREW: 4.0.1.36
Именно из информации, полученной из этого прототипа стало ясно что его сердцем является Qualcomm MSM6246A SoC, который как и чисто мотороловский чипсет ArgonLV поддержкивает HSDPA. Больше фотографий в альбоме VK.

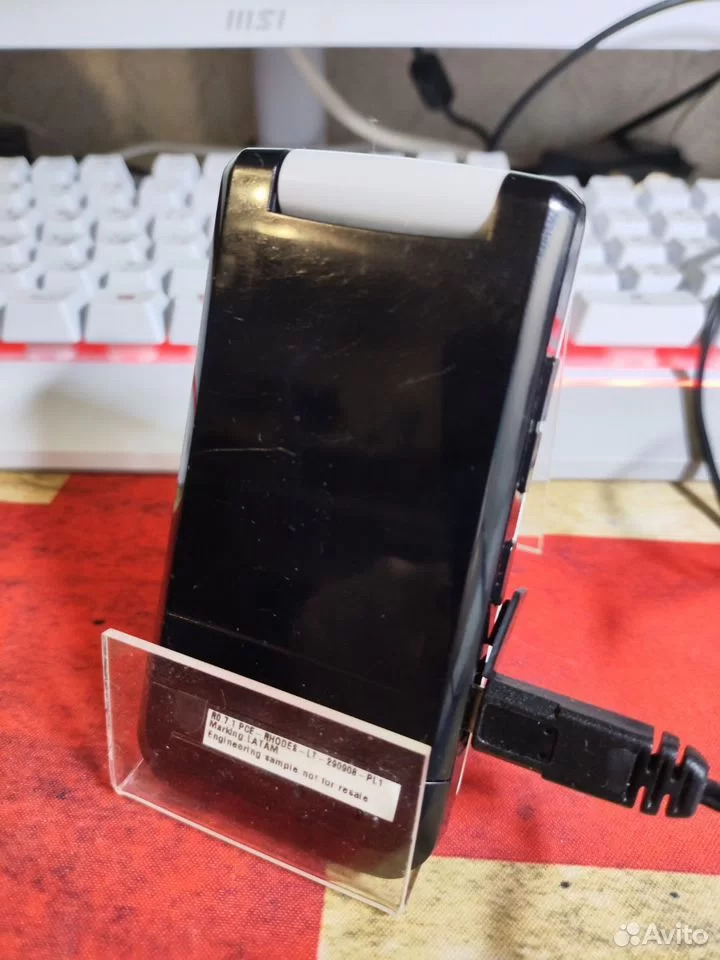

2. R0.7.1. PCE - RHODES - LT - 290908 - PL1 / LATAM

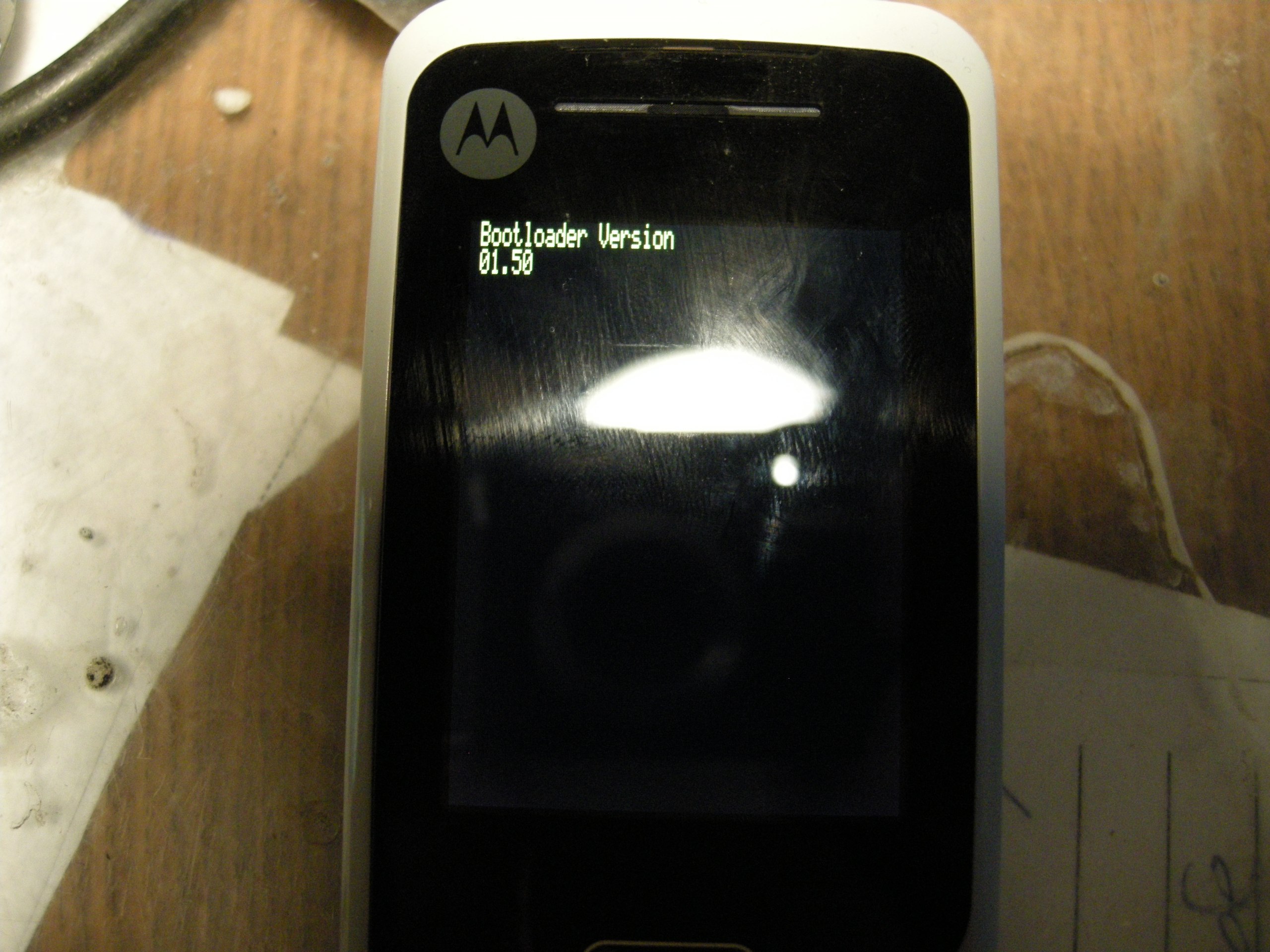

Bootloader Version: 01.50
S/W Version: R28331_U_15.00.2AI

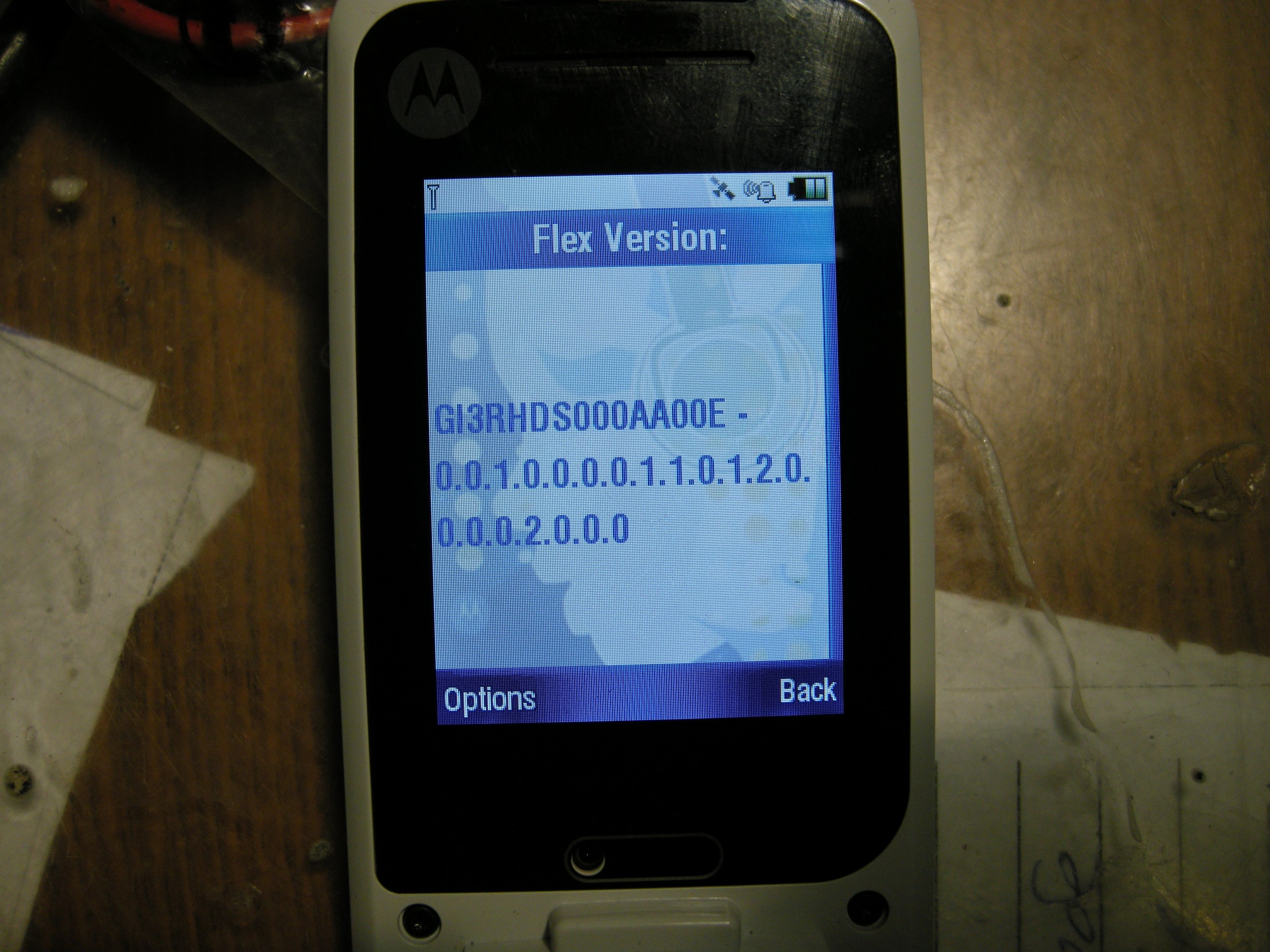

FLEX Version: GI3RHDS000AA00E

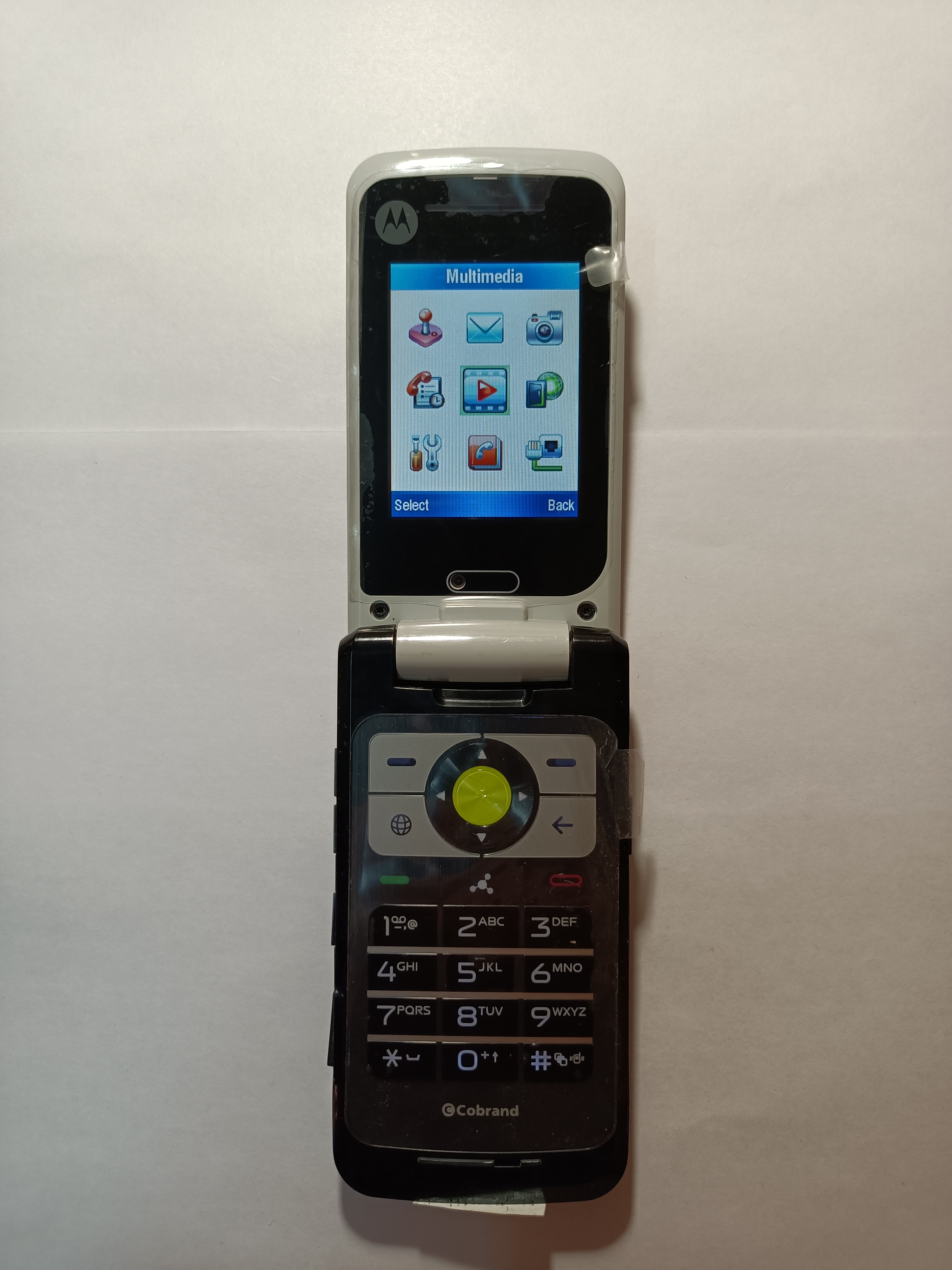

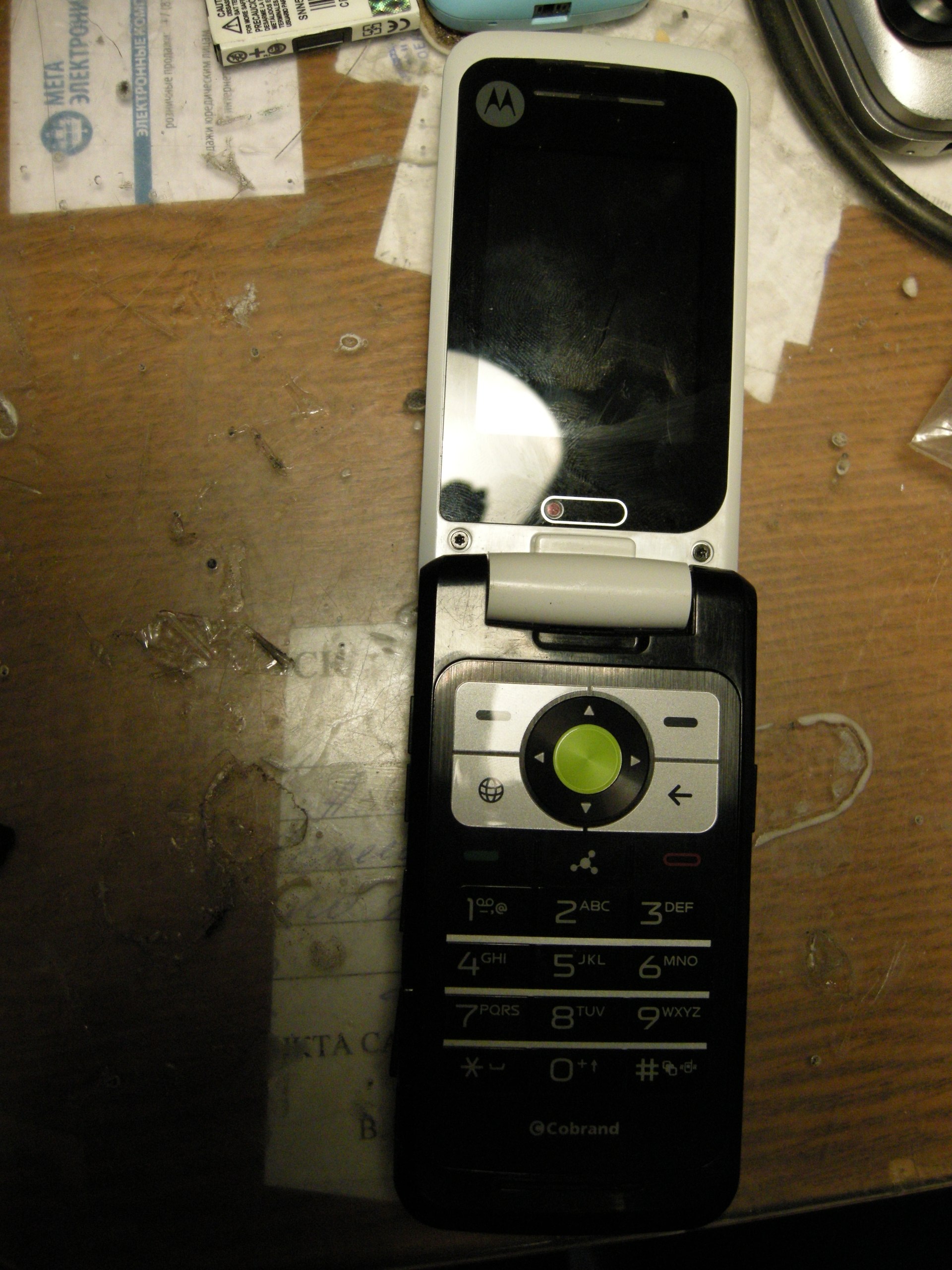

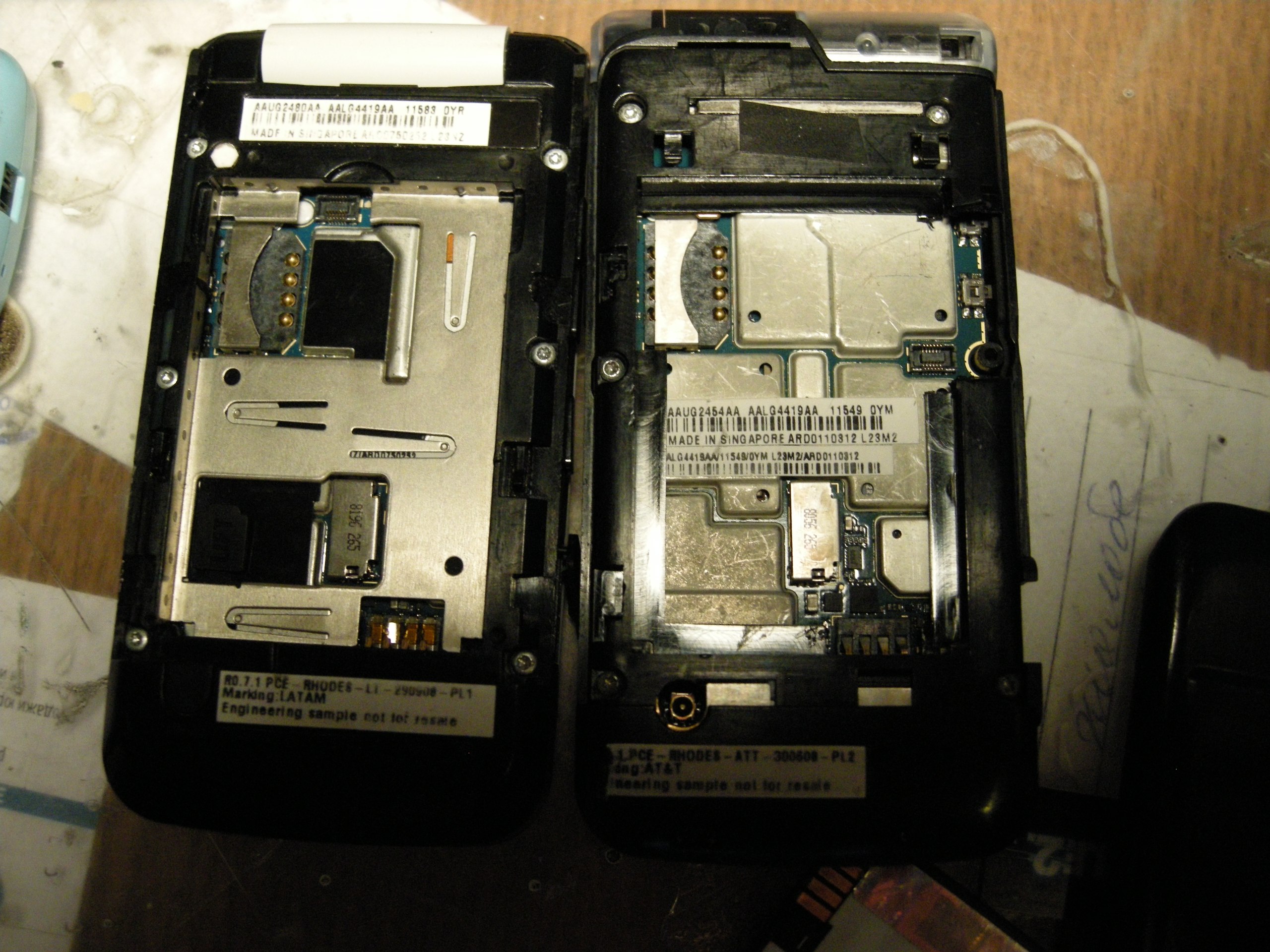

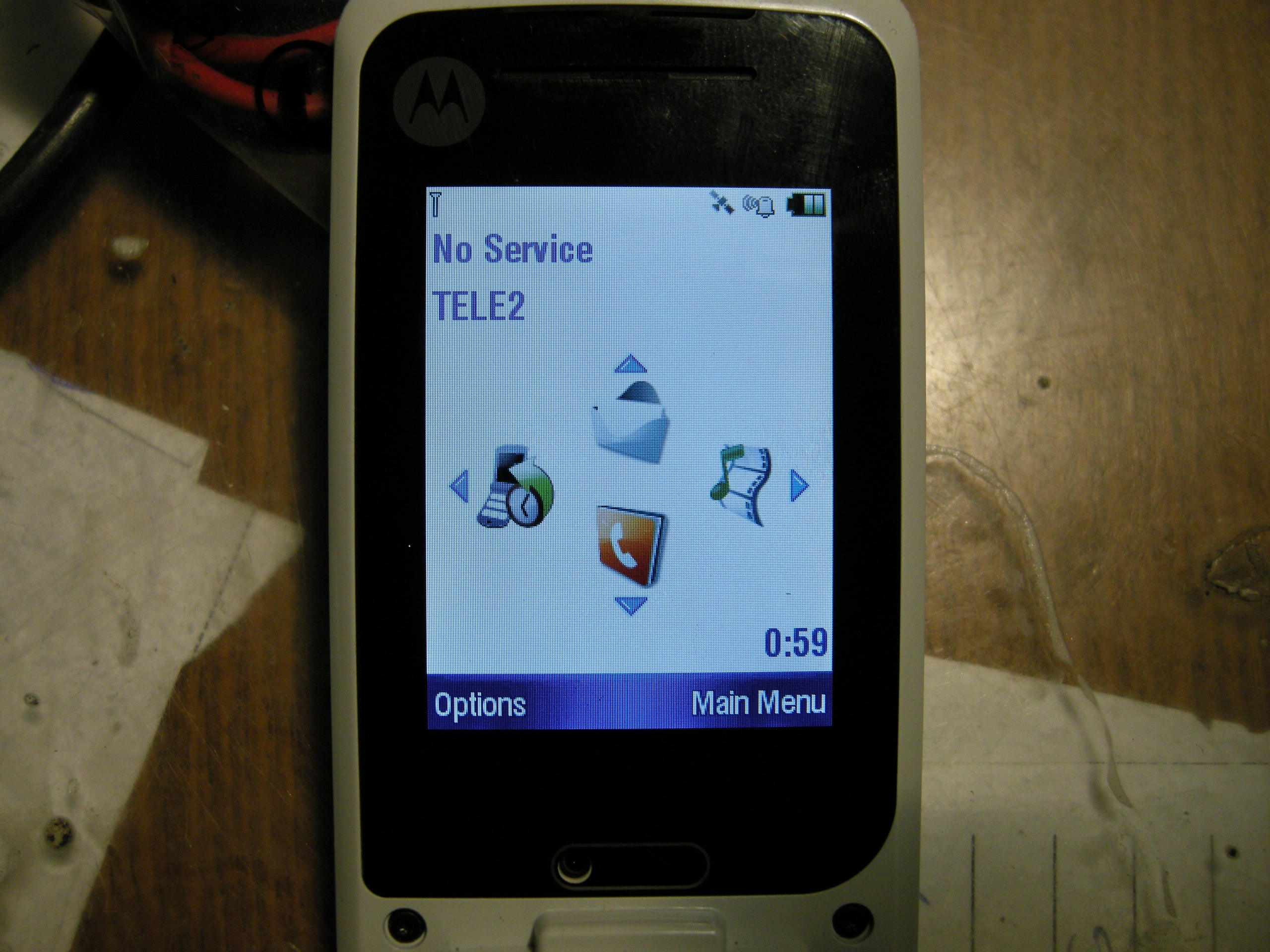

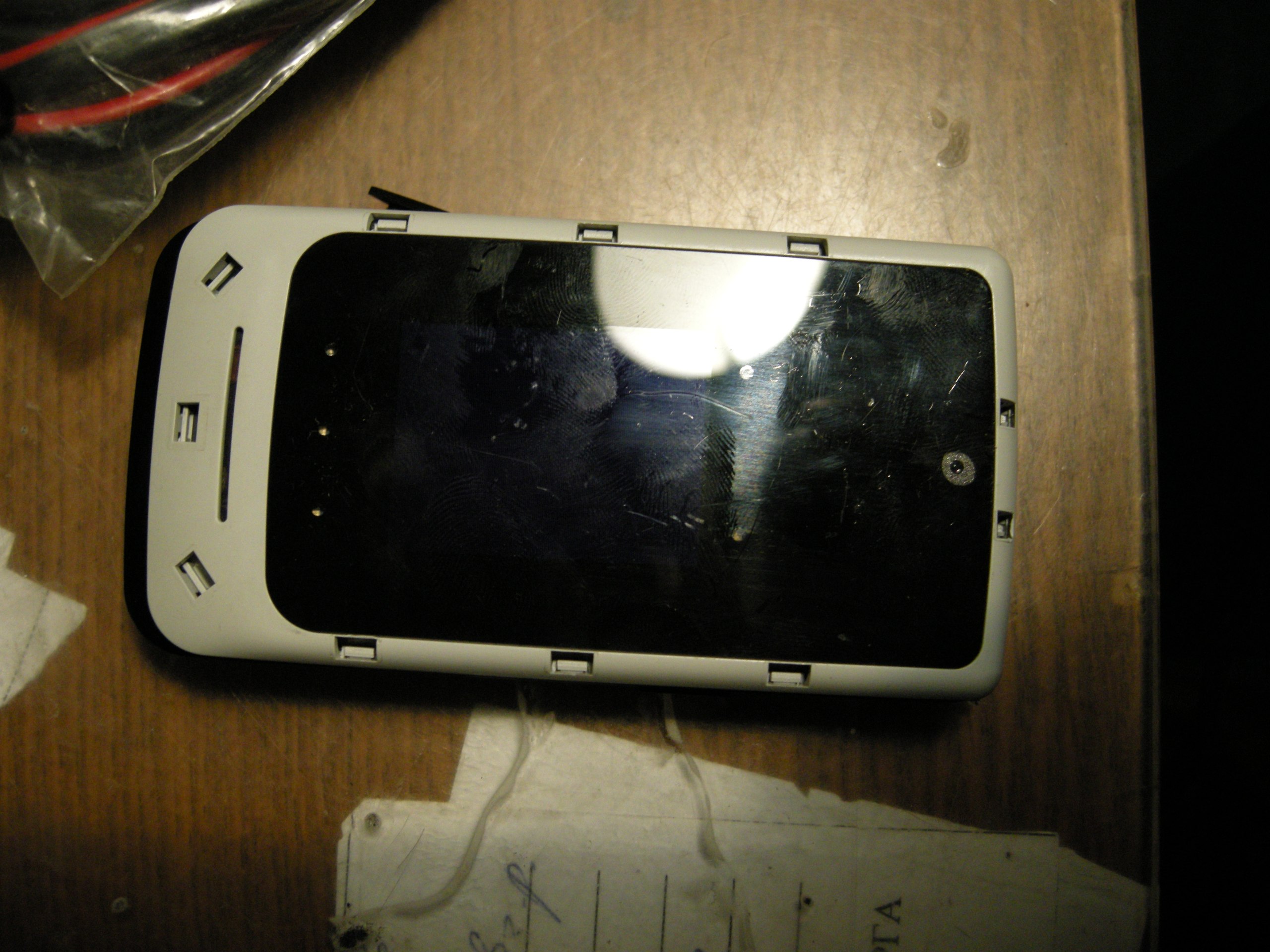

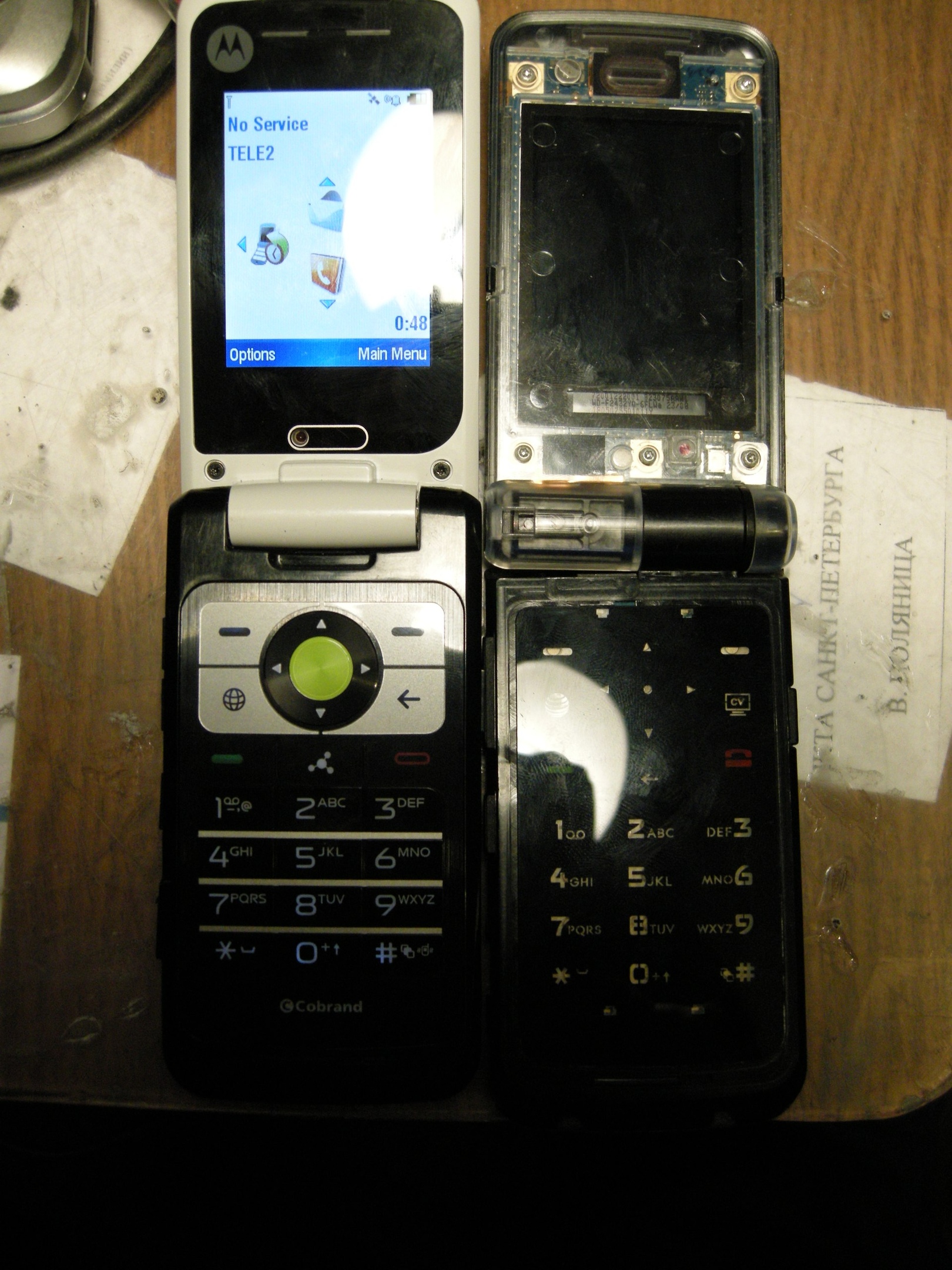

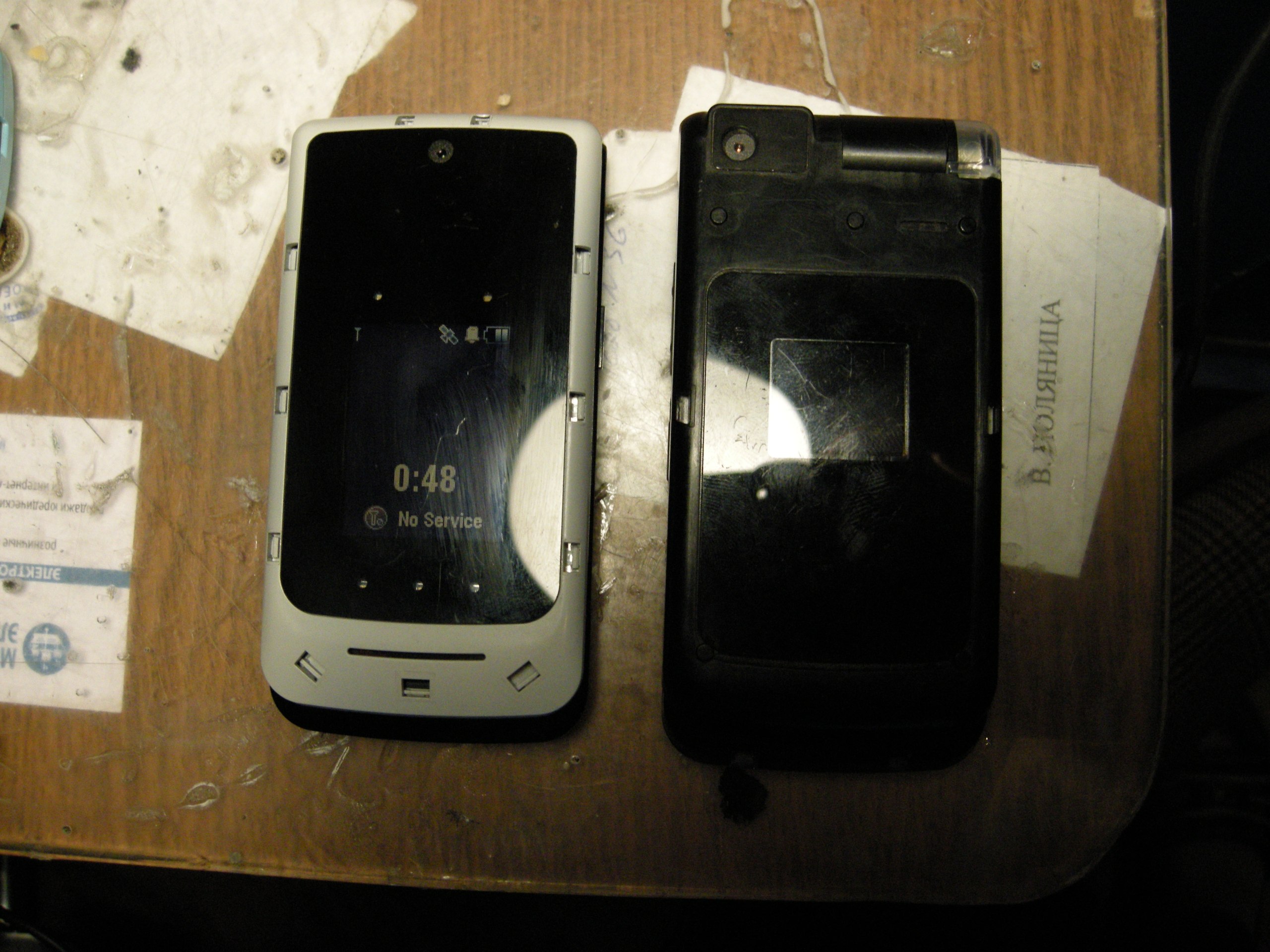

Второй и куда как более проработанный прототип Motorola RHODES. Дизайн претерпел серьёзные изменения, телефон стал изящнее и легче. Видимо эта версия предназначалась для розничного рынка Латинской Америки.

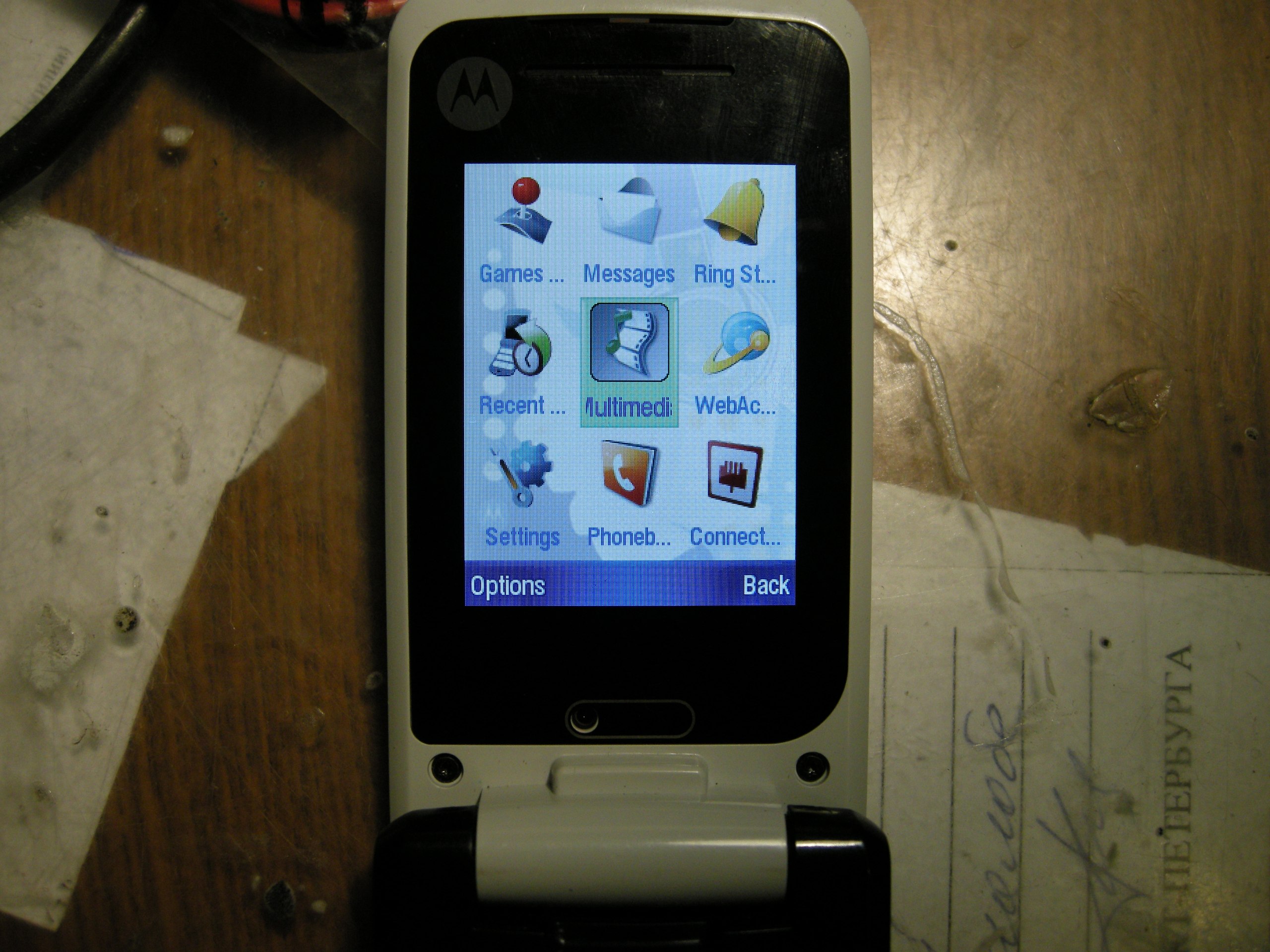

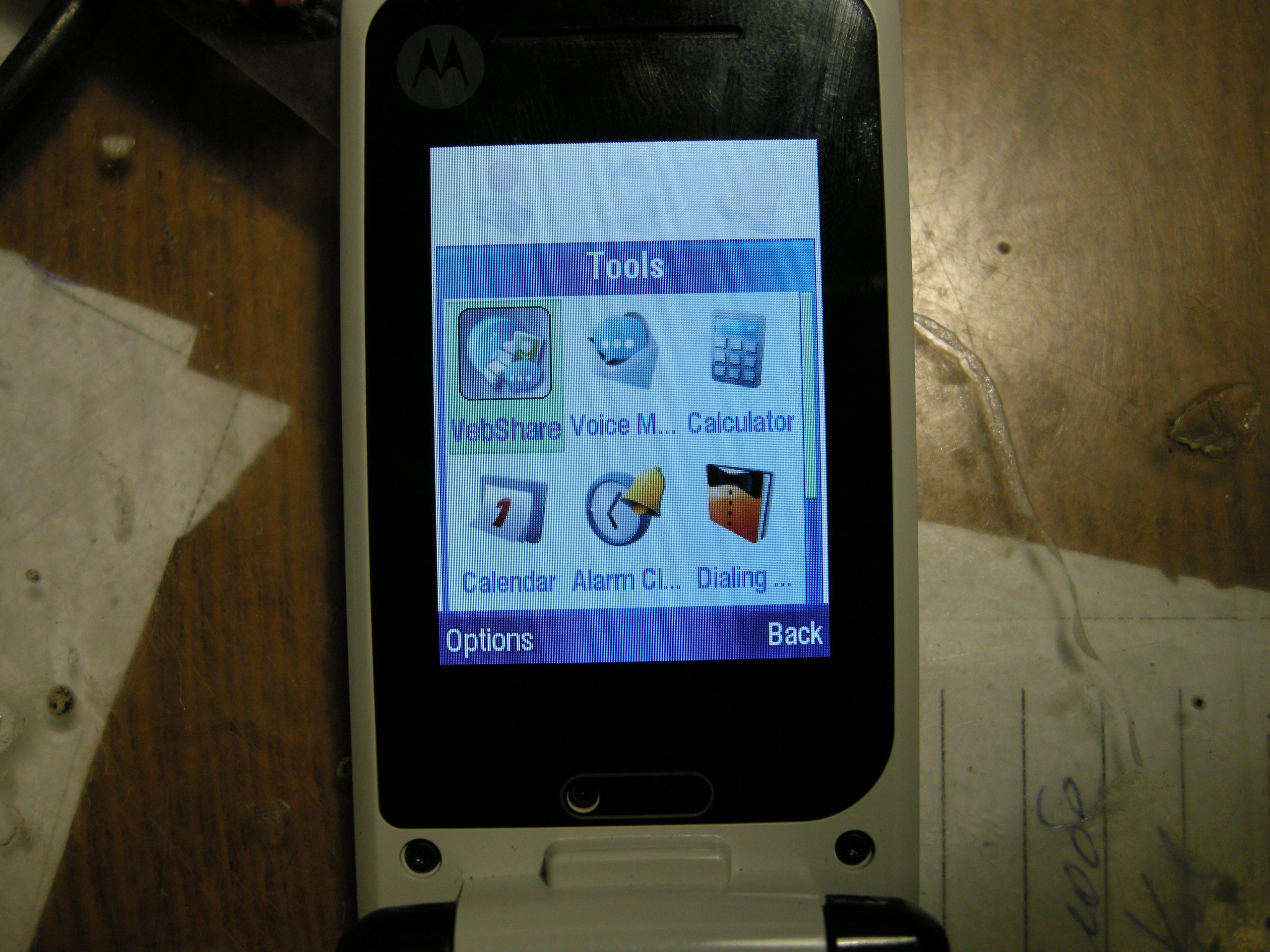

На этот аппарат уже портирована привычная оболочка P2K/Synergy, неизвестно осталась ли поддержка BREW-приложений или доступны лишь J2ME-приложения. В прошивке используется стоковый скин Moto и иконографика от MotoMAGX. Больше фотографий в альбоме VK.
3. R1.1.1. PCE - RHODES - LT - 171108 - PL - 3 / LATAM

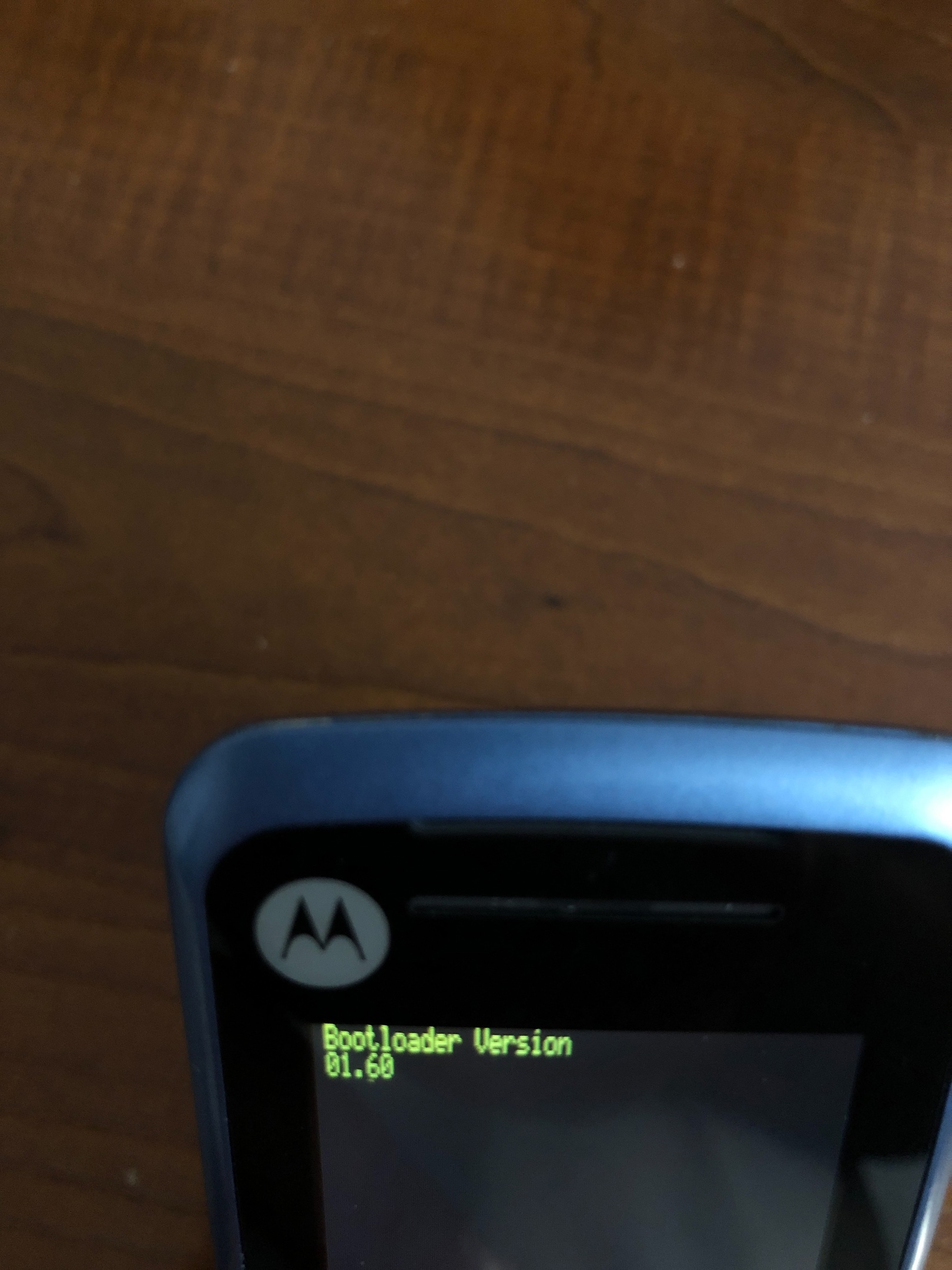

Bootloader Version: 01.60
S/W Version: R28331_U_15.00.33I_LiBrr84682
FLEX Version: GI3RHDS000AA007

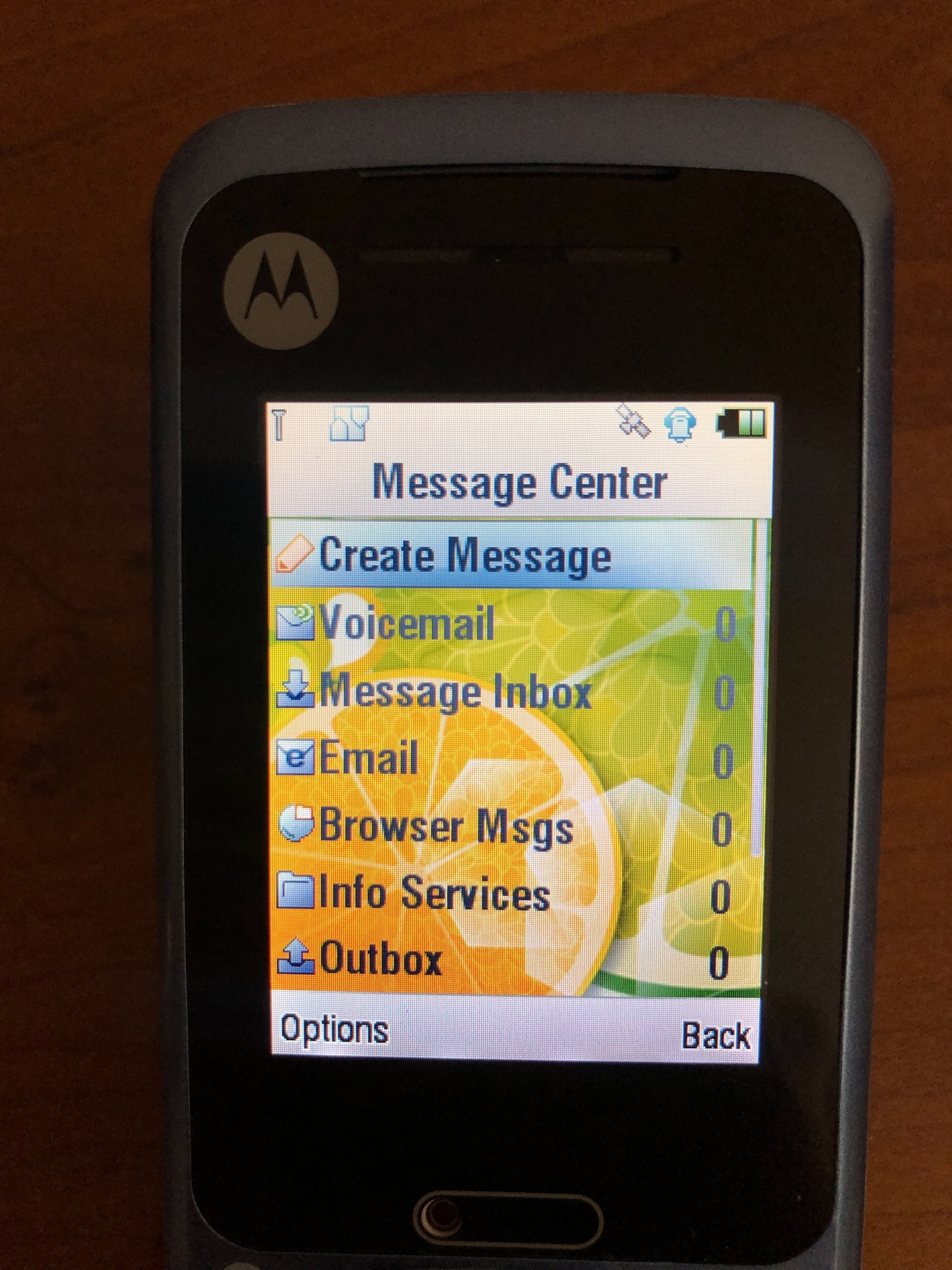

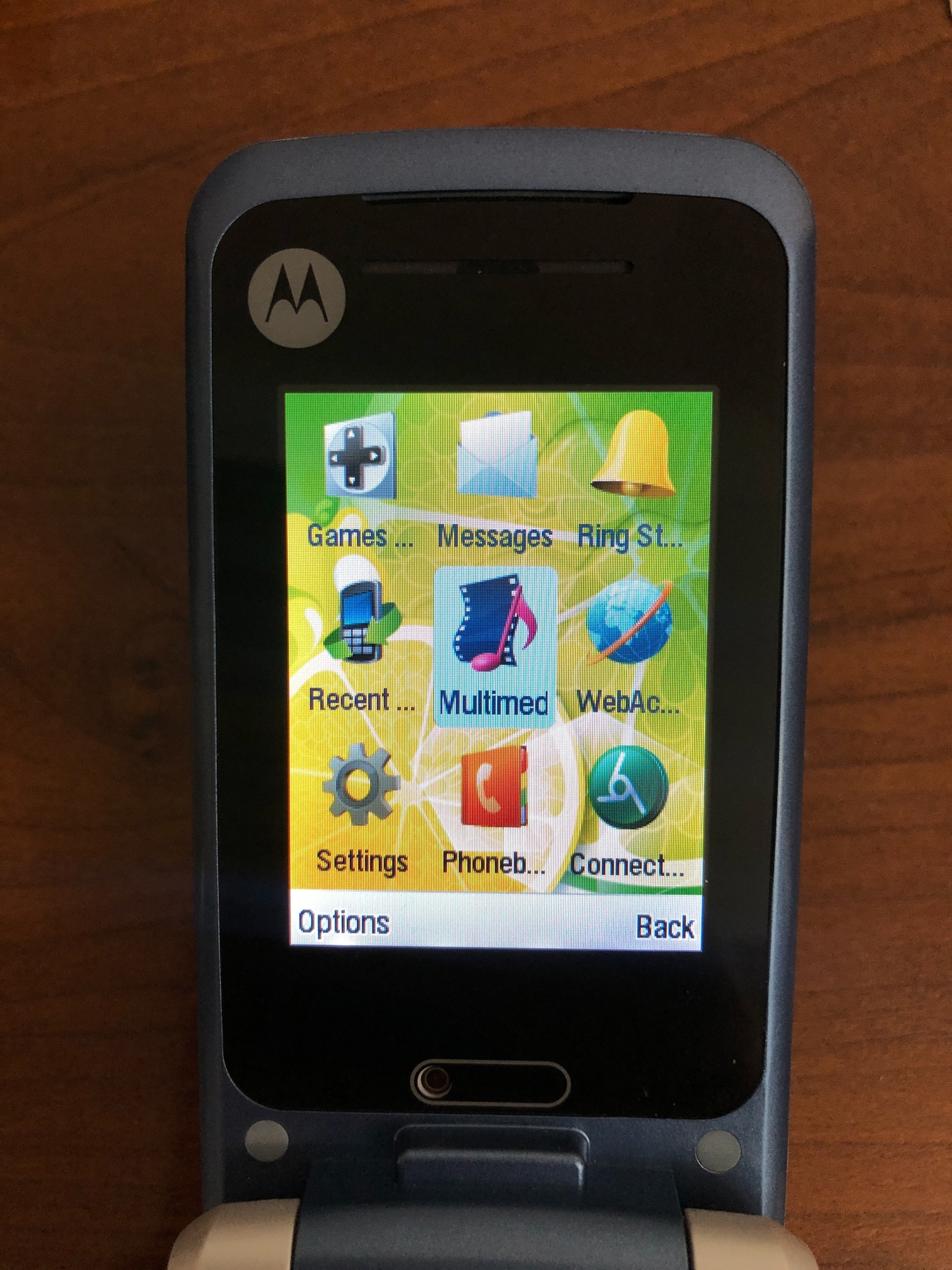

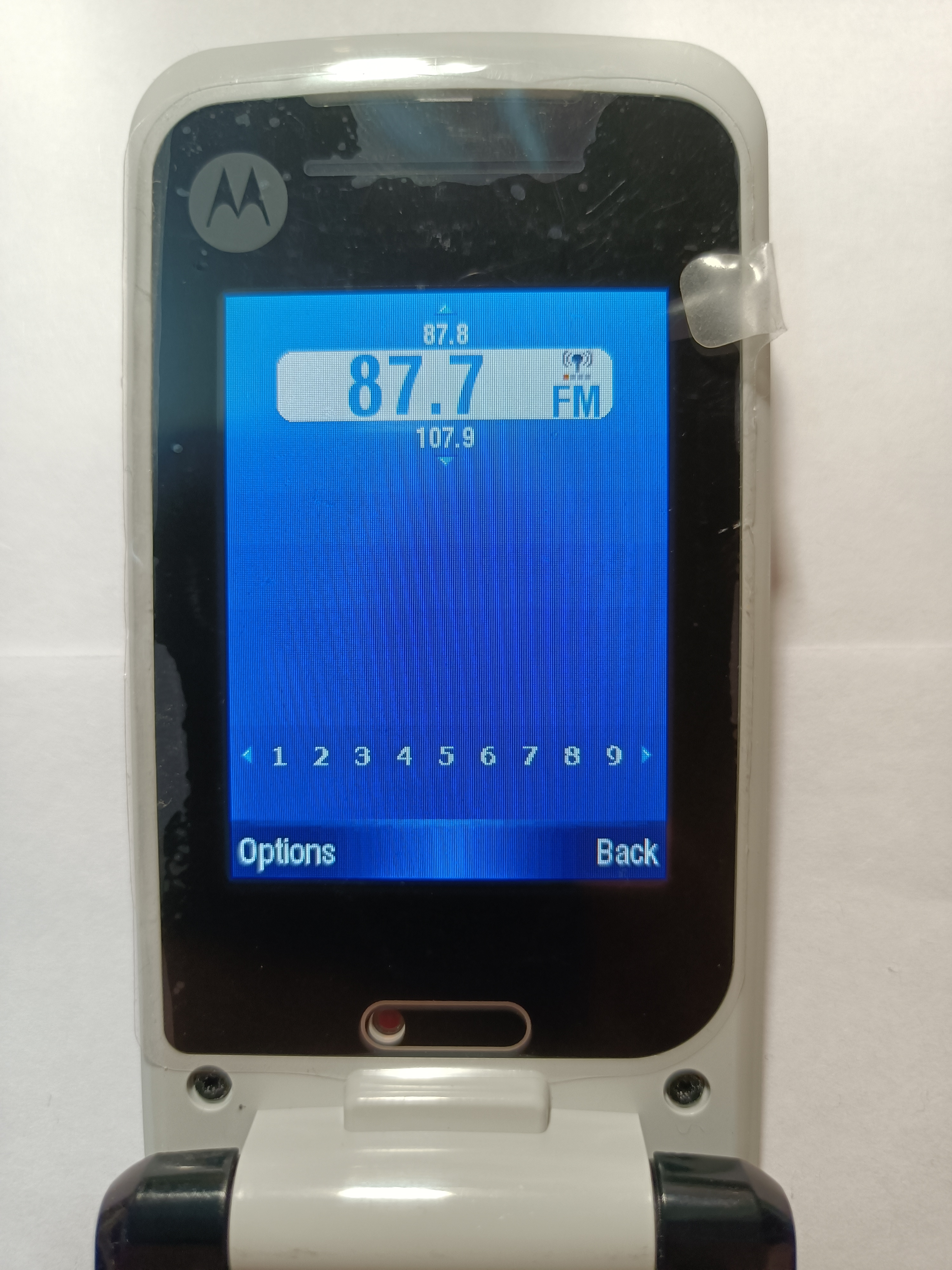

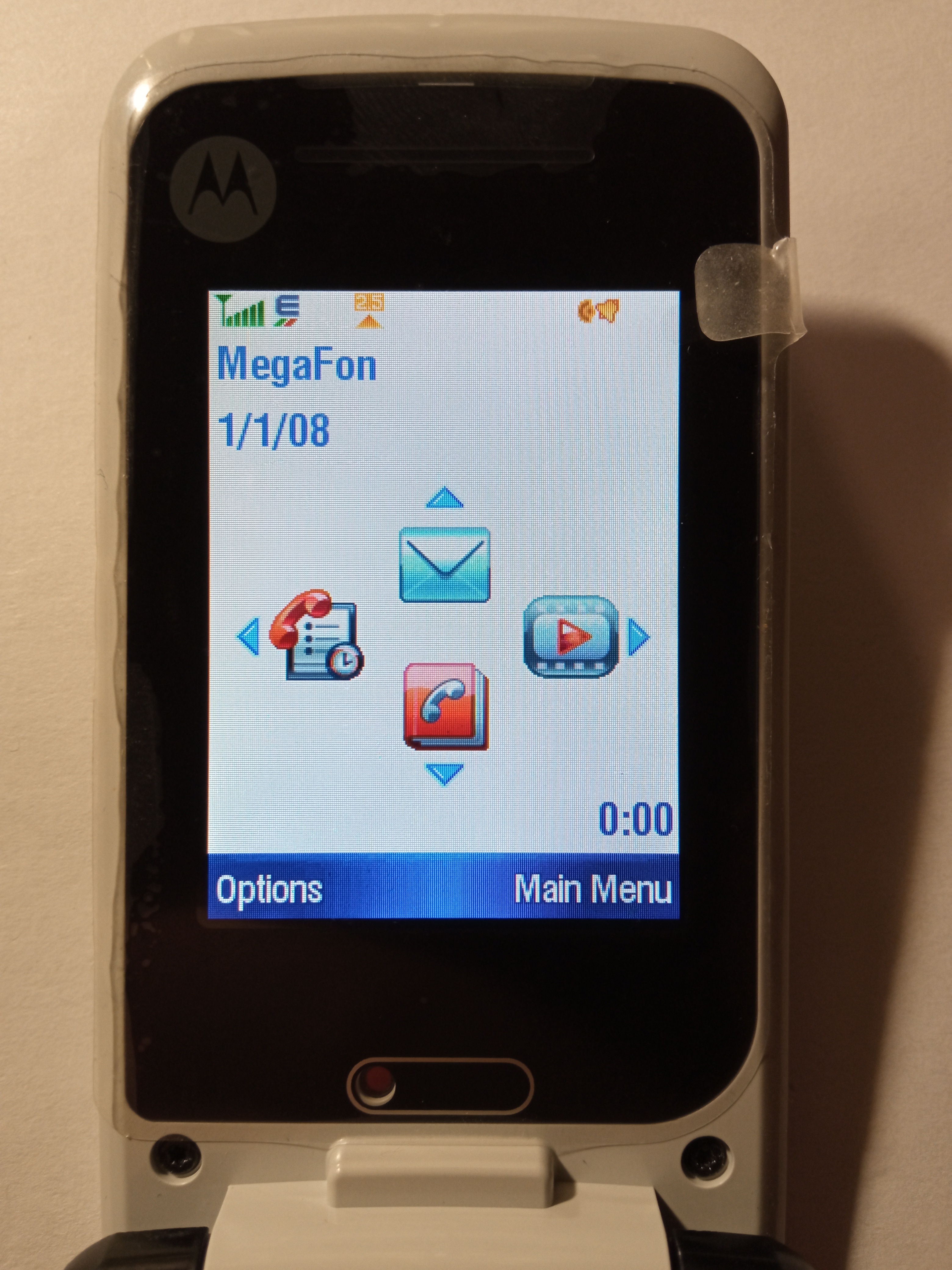

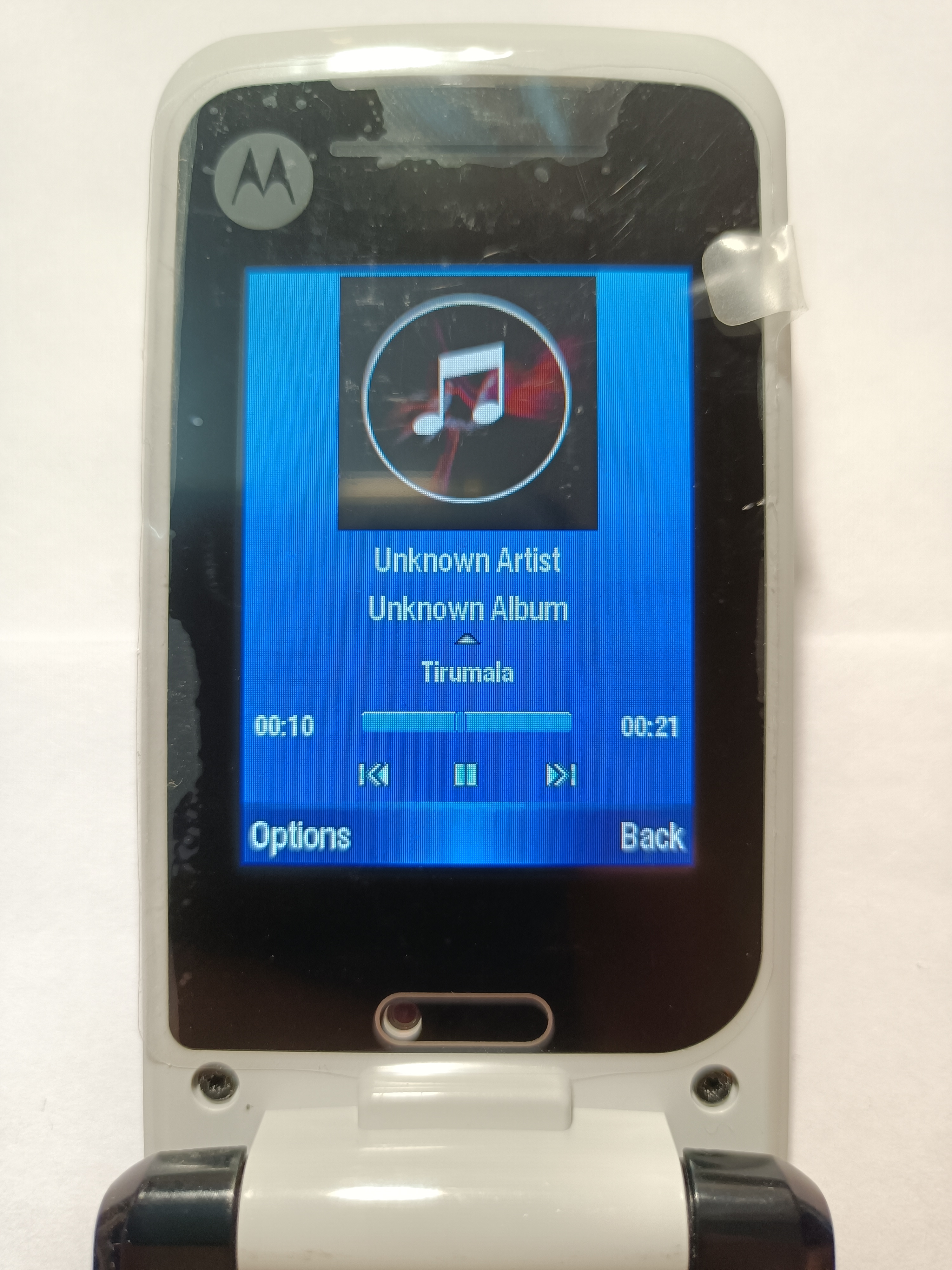

Самый последний известный прототип RHODES от Cable Guy, выполненный в более светлых тонах и с прорисованными сенсорными кнопками на флипе. Он сильно похож на второй. Его версия прошивки и бута самые поздние, а вот версия флекса выглядит ранней, хотя флекс по своему наполнению явно поздний. Используется самый новый и последний набор иконок P2K и стоковый скин с цитрусовой обоиной, которую можно было встретить на ZN300.
Дополнительная информация
Недавно было обнаружено, что соплатформенником RHODES является другой редкий и дорогой прототип Ivory E18, информация по которому собирается в этой теме: Motorola Ivory E18
Bootloader Version: n/a
S/W Version: R28331_U_15.00.74I
FLEX Version: GI3IVRY000AA04A

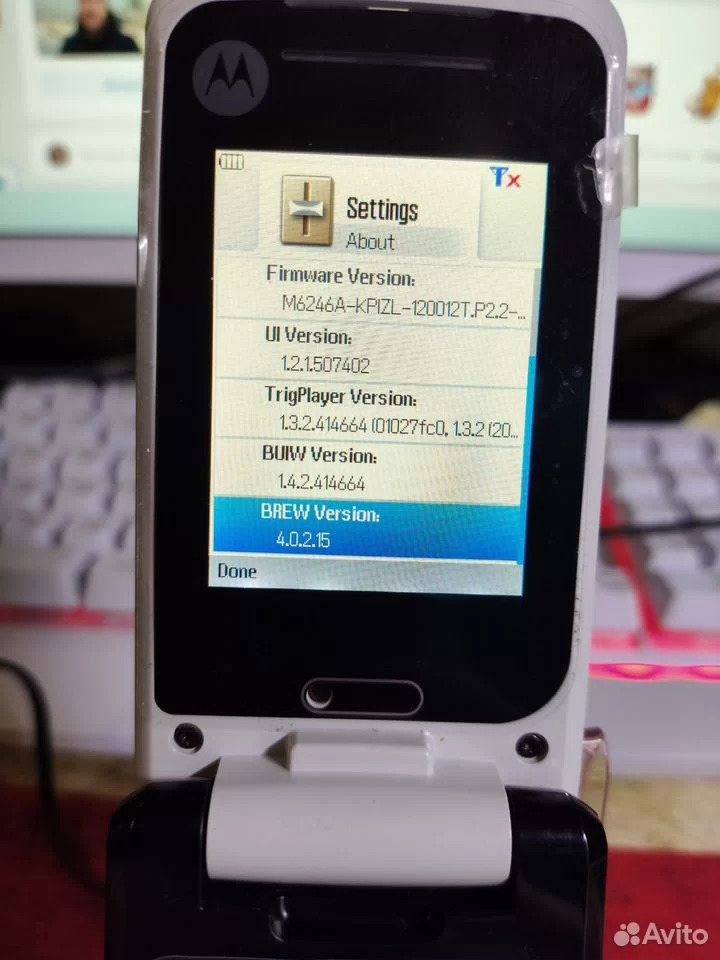

Судя по всему Ivory E18 имеет самую новую версию прошивки из всех известных прототипов на этой платформе. Получается предположительная такая линейка эволюции P2K-решений для GSM/UMTS на чипах Qualcomm: E1120 => RHODES => Ivory E18
Список задач

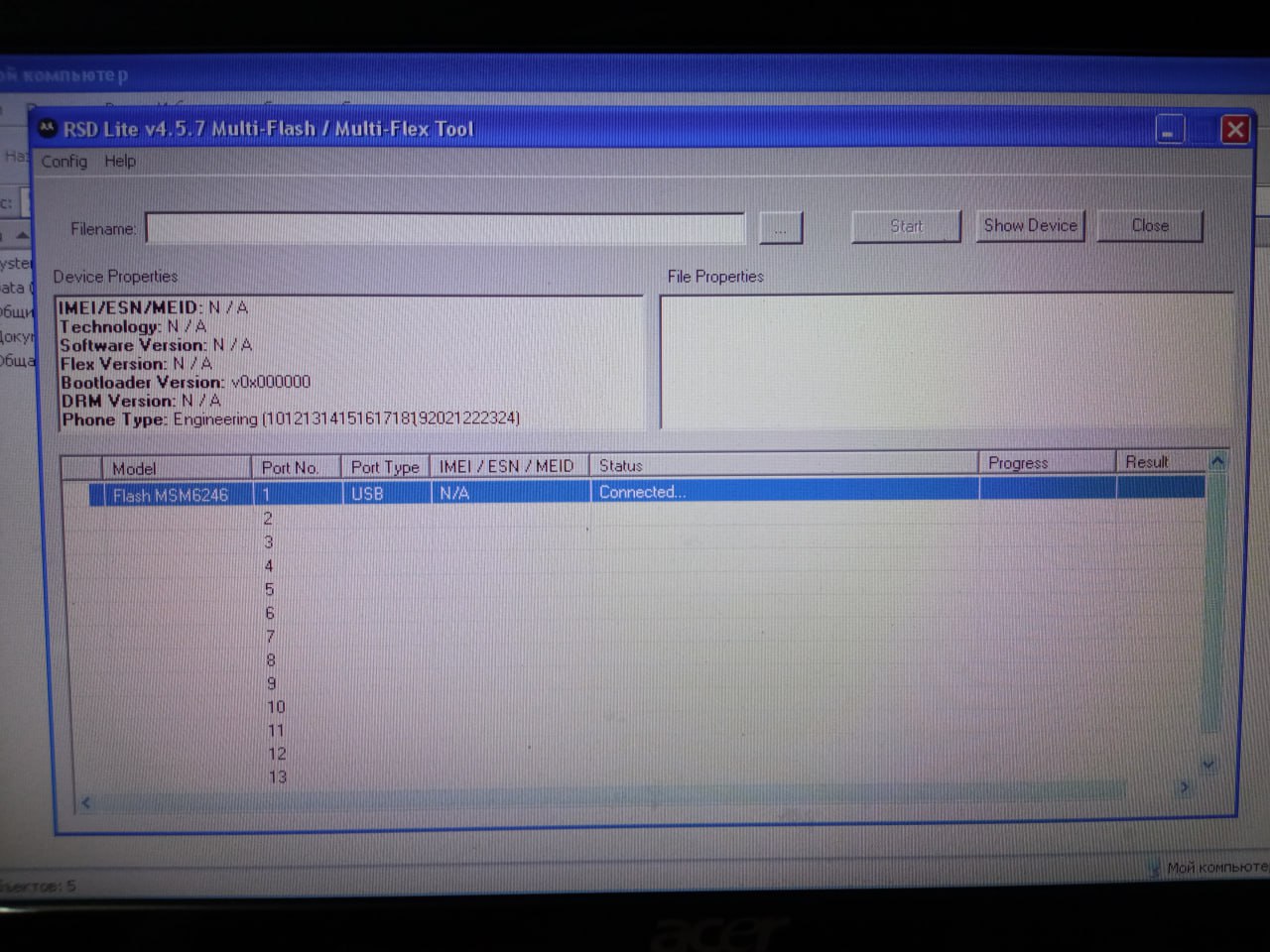

🟩 Подключить RHODES в режиме Bootloader к программе RSD Lite 4.x и посмотреть информацию об интерфейсе, возможно там будет строка указывающая на то, какой процессор там используется. Похожее встречается в CDMA-телефонах Motorola.
🟩 Подключить RHODES в режиме P2K к программе P2K Tools VS, снять информацию P2K Info и попытаться прочитать и сдампить файловую систему устройства.
🟩 Подключить RHODES в режиме P2K к программе MEMACS Dumper и попробовать снять дампы с разных адресов: 0x00000000, 0x10000000, 0xA0000000, 0xFFFF0000 и др. Если повезёт, то в этом телефоне используется NOR-флешка отражённая на адресное пространство вместо NAND-флешки.
