Мануал по разборке motorola razr v3i, Думаю многим пригодится Поделиться Опции

[~XxX~]

Для начала снимаем заднюю крышку с телефона.

Затем достаем флешку,симку и батарею.

Раскручиваем два болта.

Затем со стороны порта и с другой стороны поддеваем симкой(или чем нибуть другим),потом со стороны порта начинаем поддевать сильнее,не бойтесь он не отвалится.

Вот что должно получится.

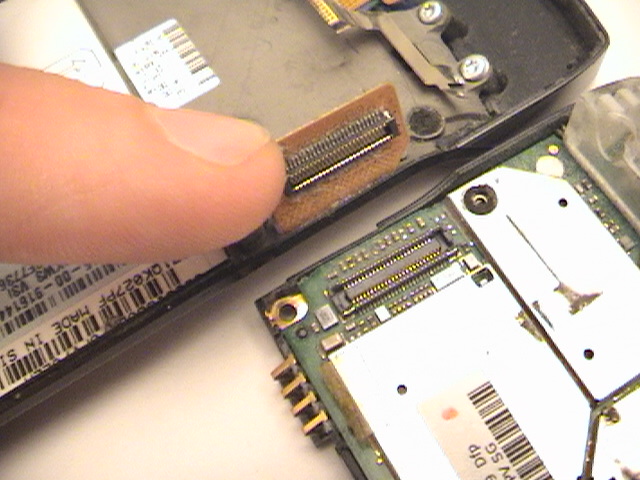

Затем аккуратно отцепляем плату.(достаточно её поддеть и потянуть вверх)

После того как мы её сняли видно 4 болтика, откручиваем их.

Откладываем их в сторону вместе с металлической штучкой.(не перепутайте их с первыми двумя болтами).

Сразу как мы их открутим пластмассовая часть отвалится,т.к она держится на этих болтах.Но останется другая часть её можно вытащить просто потянув на себя.

Вот что получится.



Добавлено позже (10.6.2007, 18:11):
Для того чтобы снять клавиатуру делаем вот что.Вытаскиваем отверткой или чем нибуть другим "защелки" с одной стороны



Затем тянем клавиатуру на себя,и она должна достаться.


Вот что получится.


Добавлено позже (10.6.2007, 18:20):
Снимаем верхнюю часть корпуса.
Раскручиваем этот болтик.

Не потеряйте болтик и заглушку,а то будет вот такая дыра!

Со всех сторон поддеваем отверткой часть корпуса.

Потом снимаем верхнюю часть корпуса.

Вот и все.

[Calvin Klein]

Моё замечание! Только что разобрал и собрал, а вот клаву трогать не надо! от нее мало тольку а погнуть чуток но реально! а так все 5!

[~XxX~]

~XxX~,
Если не трудно выложи одним файлом для просмотра в офлайне. Хотя бы фотки в один архив

Ноу проблем,открой .html файл

Сообщение отредактировал ~XxX~ - 12.6.2007, 5:35

[FUNKYELECTRO]

~XxX~, ты забыл указать про вот эти 4 болтика. Сегодня сломал одну пластмасовую фиговину. но ничего приклеил супер клеем.

[Provodnik]

По поводу сборки обратно
Как эти пружинки вставить на место так, чтобы крышка была "упругой" как и раньше, т.е. нормально как ей и положено конструкцией открывалась и закрывалась?

[AlexSugar]

Ужасный на самом деле Мануал. Все слишком коротко и недоделано. Хоть и фотки более менее нормальные, я все равно очень не доволен фотками что делают на форуме. Скорее всего вскоре выложу свой мануал, правда сначала нужно научится, да и корпус новый купить

[DreamsCatcher]

сломал пластмасску однуууу ууууу
Пользователю запрещено создавать сообщения
Сообщения пользователя проверяются модераторами

[Let]

Категорически не рекомендую полностью разбирать V3i если нет подобного опыта. В месте перегиба очень просто порвать шлейф. Если телефон не новый, скорее всего ко краям шлейва образовались разрывы, одно неловкое движение эти разрывы дойдут до рабочей части и шлейф придёт в негодность.

Особенно не рекомендую менять корпус, опять же шлейф намертво приклеен к корпусу. Оторвать его не повредив ОЧЕНЬ сложно.

[gendos@xaker.ru]

Let,
не мог подробнее расписать процесс замены шлейфа???

[Let]

gendos@xaker.ru, у меня уже нет V3i, но там всё интуитивно понятно, пока старый снимаешь и поймёшь как новый ставить.

[2baton]

gendos@xaker.ru, если шлейф оригинальный и рабочий, имхо лучше не трогать середину корпуса, после снятия шлейф долго не протянет..
при снятии шлейфа сдвигаются (как бы аккуратно его не снимать, увы) рабочие поверхности контактов кнопок со своих мест, при нажатии начинают гулять под внешней оболочкой шлейфа, разбалтываются и в итоге перестают работать, это касается V3\V3i

Сообщение отредактировал 2baton - 14.5.2008, 23:28

[AlexSugar]

2baton,

Я еще могу промолчать насчет разбалтывания кнопок, на вот после "датчика света" я не удержался на стуле...
Советую не путать людей , если сам не знаешь..

[Pavlon333]

Кто подскажет?
Не могу отсоединить крышку с дисплеем от основного корпуса, это там где шарнир. Заглушки с обеих сторон вынуты, с одной в результате виден металлический штырек, он фиксируется белой пластмасткой, которая никак не снимается.

Смысл в операции - нужно поменять шлейф, а без разъединения 2-х этих половинок это не удается.

[SlepHunter]

Со всех сторон поддеваем отверткой часть корпуса.

А вот это металлической отвёрткой лучше не делать, можно краску поцарапать!

[AlexSugar]

Pavlon333,

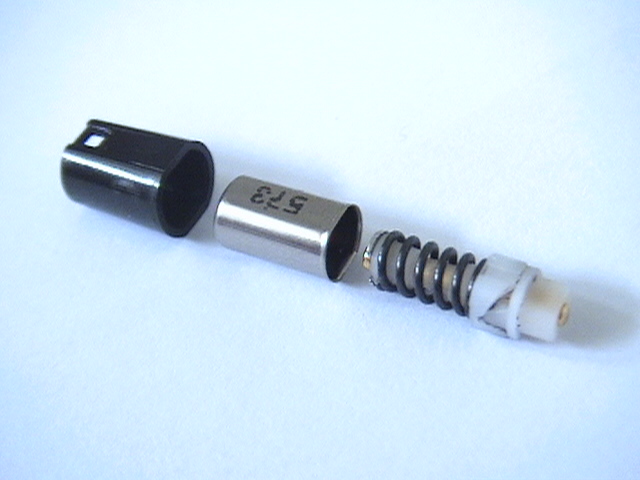

Система этой детали отвечающей за плотной закрытие флипа в принципе проста, однако снять ее возможно лишь в двоем. Нужно снять маленький полу диск который находится на конце детали.
Тогда втулка спокойно отойдет и ты снимешь ее. Но не забудь поставить обратно - это мучительное занятие...





Сообщение отредактировал AlexSugar - 25.5.2008, 18:40

[Pavlon333]

Pavlon333,

Система этой детали отвечающей за плотной закрытие флипа в принципе проста, однако снять ее возможно лишь в двоем. Нужно снять маленький полу диск который находится на конце детали.
Тогда втулка спокойно отойдет и ты снимешь ее. Но не забудь поставить обратно - это мучительное занятие...

Респект !
Этот диск я сразу снял, что на конце детали. У меня сам вал не выходит. В какую сторону его продавливать, внутрь корпуса?

[AlexSugar]

Pavlon333,

Я не очень хорошо помню но,

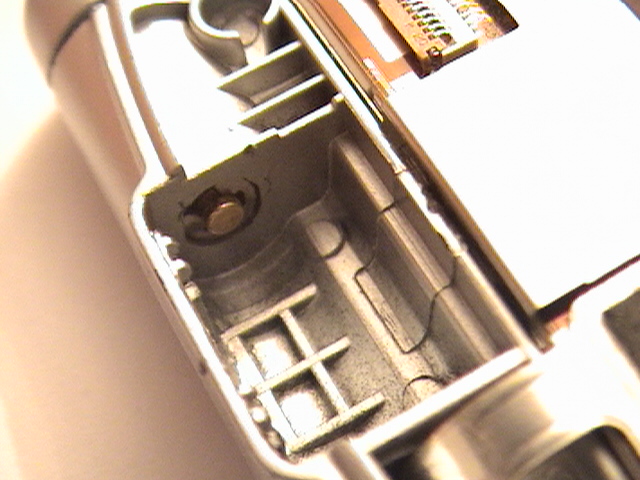

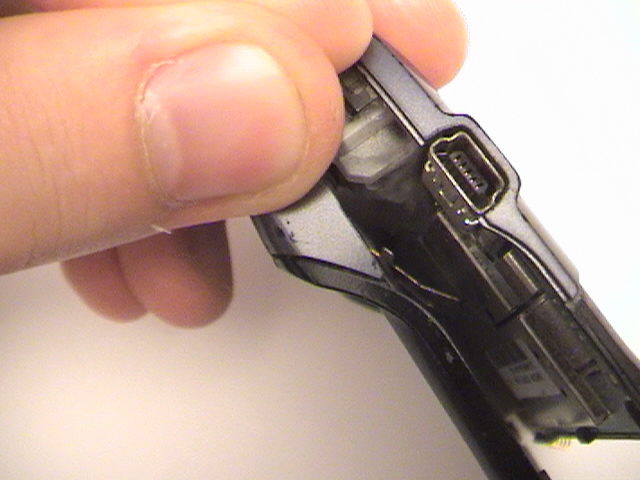

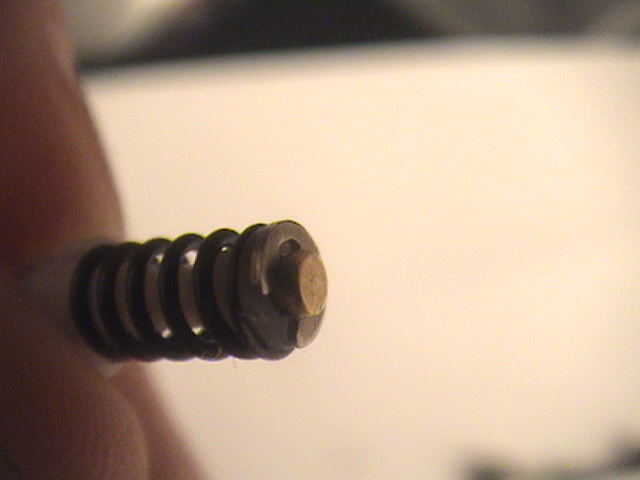

1. По идеи во внутрь корпуса, потому что если ты еще взглянешь на третью фотку, то увидишь, что там есть отверстие, как раз для пружинки и белой пластмасски. С другой стороны это не возможно, так как оригинальные корпуса имеют дополнительный крепеж для овальной белой пластмасски. Соответственно если ты вынул боковую заглушку (закрепленную болтиком), то проблем снять ее уже не должно быть - просто вдавить ее внутрь, пока она не вылезет другой стороны.

2. Но есть одно но - там есть маленькая железная капсула (фото 1), а диск ставится соответственно с другой стороны, чтобы плотно закрепить капсулу и возможно - что скорее всего так и есть - нужно сначала снять заглушку с другой стороны телефона, а затем вдавить отверткой овальную белую пластмасску за пределы того крепежа - а в это время разсоединить части телефона . Стопудово должно подействовать!

Скажешь что оказалось на самом деле



Сообщение отредактировал AlexSugar - 26.5.2008, 12:39

[azztec]

привет, вчера получил телефон в пользование от сестры. По ходу надо его "подшпатлевать".

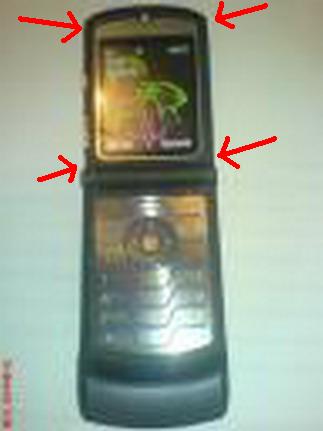

У неё случилась такая история: телефон был уронен на асфальт, проехал по этому асфальту эннное количество метров Как итог корпус(оригинал серебро) в лом Купила она себе за 20$ китайский корпус, тоже неплохого качества, отдала какимто горемастерам. Они сломали ей два крепежа (на картинке) один как я понял был припаян паяльником, и первое время держал корпус, через два дня он отлетел и получилась вот такая нехорошая картина. На картинке показанно как это выглядит щель с пустой стороны, тоесть не со стороны разъёма USB. Теперь надо както сростить стороны, да хотябы клеем. Но суперклей не подходит он имеент обыкновение растекатся. Есть ли у вас идеи.
ps покупка новой панели, не планируется.

[needle]

меня интересует вот етот кусок

как его расковырять?



Сообщение отредактировал needle - 9.6.2008, 12:45

[azztec]

Расшифруй слово "расковырять"
И ответит ли ктонибудь на мой вопрос?

Сообщение отредактировал azztec - 9.6.2008, 16:01

[AlexSugar]

azztec,

Именно суперклеем ("Супер Момент" от Henkel) и нужно клеить и не надо парить что он растекается. Я именно им склеивал внешнюю металлическую оболочку с пластиковым крепежом - намертво !
наложи тонким слоем клей на обеих сторонах (не задень плату и внешнюю часть корпуса), а затем крепко прижми на минуту. Вот и все...


needle

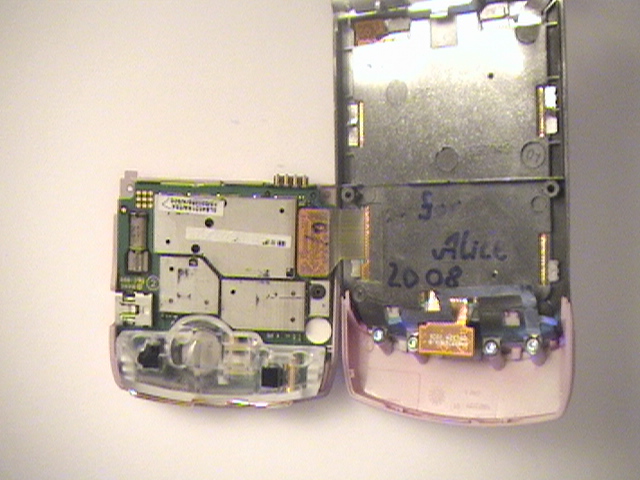

Может моя фотка просветит мысли? Хотя я твоего вопроса не понял...





Сообщение отредактировал AlexSugar - 9.6.2008, 23:36

[azztec]

AlexSuqar Рахмет

[AlexSugar]

gern geschehen du Arschloch...

[azztec]

Off top:
Я конено тот ещё за$ранец но всё равно Dein Ratschlag hat mir der Entschlossenheit ergänzt

[AlexSugar]

Да ладно, я пошутил

[azztec]

всё окей меня прикалывают такие шутки, совет помог спасибо телефон срастил.
