Faq по ТП For L7e Z3 K1 (железный Test-point), единая тема . + видеоfaq Поделиться Опции

[Osta]

инструкция по восстановлению телефонов Motorola K1/ Z3 /L7e/L7i через тест-пойнт

Итак:

Spoiler:

на компьютере должна быть система Windows и установленные P2K драйвера
скачать драйвера
На руках у вас должен быть телефон с полностью заряженной батареей,
без sim карты и без флешки, соединять телефон с компьютером нужно
без удлинителей и прочей лабуды, только Телефон <-> Родной USB-шнур <-> USB Компьютера
USB Компьютера , которое СЗАДИ , а не ВПЕРЕДИ компьютера! .
Эта процедура делается 1-н раз поэтому МОЖНО достать компьютер из-под стола для соединения
Сзади в USB порт ! Иначе вы очень рискуете ! Шнур должен быть РОДНЫМ , который был при покупке.

[close]

Нам понадобится:

Spoiler:

Для K1 прошивка эта https://motofan.ru/firmware/?action=view&id=1200
Для Z3 эта https://motofan.ru/firmware/?action=view&id=1156
Для L7e эта https://motofan.ru/firmware/?action=view&id=1155

1.Спецверсия RAMLDR https://forum.motofan.ru/index.php?act=Attach&type=post&id=155312
2.FlаshBаckup https://motofan.ru/soft/?action=view&id=242&parent=3

[close]

3. Делаем железный ТП - замыкаем указанные точки или между собой или на защитный бокс в телефоне (земля)
Схемы ТП:

Z3 [ https://forum.motofan.ru/index.php?act=Attach&type=post&id=134758 ]
L7E [ https://forum.motofan.ru/index.php?act=Attach&type=post&id=134757 ]
K1 [ https://forum.motofan.ru/index.php?act=Attach&type=post&id=134759 ]


Как узнать есть ли BLANK ?

Spoiler:

Вариант №1 для проверки режима в FlаshBаckup есть команда ENUM на вкладке Flash-Terminal - Послать команду

Вариант №2. В самом начале вы должны открыть программу RSDLite
https://motofan.ru/soft/?action=view&id=197&parent=3 до всех программ и движений.
Подключаете телефон к компу , RSDLite должна определить ваш телефон так:
тоесть модель , ваш imei номер ... Затем вы отключаете телефон
по красной кнопке выключения и зажимая кнопки * и # нажимаете красную кнопку
включения , не одновременно все три кнопки, а именно зажимая две нижние включаем
по красной кнопке. RSDLite определит уже ваш телефон как Flash устройство, а сам телефон
войдёт в так называемый boot - режим.
https://forum.motofan.ru/index.php?act=Attach&type=post&id=144206 .
Отсоединяете телефон от компьютера. RSDLite не закрываете!
вот так выглядит мой набор для тест-пойнта
https://forum.motofan.ru/index.php?act=Attach&type=post&id=144208
как видите ничего из того, что есть всегда дома. Теперь вытаскиваете
батарею из телефона и подключаете мобильный к компьютеру. Ставите
зачищенный участок проволоки на точку А тест-пойнта и подключаете батарею.
Смотрите, что напишет программа RSDLite , если там написано
"S Flash Neptune LTE2"
https://forum.motofan.ru/index.php?act=Attach&type=post&id=144206
спокойно вытягиваете батарею и пробуете ещё раз попасть проволокой на
точку А тест-пойнта, т.к. эта надпись говорит о том, что вы НЕ попали , НЕ замкнули ТП !
проделываете эту процедуру до тех пор , пока не появится надпись
"S Blank Neptune LTE2"
https://forum.motofan.ru/index.php?act=Attach&type=post&id=144207
только эта надпись говорит о том, что вы попали и замкнули ТП !
и только тогда вы должны убрать проволоку с точки А и запустить программку RAMLDR2 ,
никак не раньше ! Далее действуете по мануалу .. заливаете .. прошиваете..

[close]

4.Телефон будет в Blank-режиме. Запускаете программу RAMLDR2 (должна написать Boot version 0300)
5. Жмём Send Loader, программа отпишется "ready"
6. Жмём Write Boot - заливаем Boot_0AC0_patch.bin программа отпишется "ок"
Вынимаете и опять вставляете батарею телефона . Нажимаете Красную кнопку.
Закрываете программу RAMLDR2 и запускаете программу FlashBаckup
7. Прошиваем скаченную выше прошивку в Flash&backup с выбранным профилем вашего телефона
Вынимаете и опять вставляете батарею телефона . Нажимаете Красную кнопку.
Закрываете программу FlashBаckup и запускаете программку RAMLDR2.
Вынимаете и опять вставляете батарею телефона . Нажимаете Красную кнопку.
8. В программе RAMLDR2 Жмём Send Loader, программа отпишется "ready";
9. Жмём Write Boot - заливаем Start_SW.bin (программа снова должна отписать OK.)
Вынимаем/вставляем батарею и Включаем телефон.

видео тест-пойнт

[video]http://www.youtube.com/watch?v=4Ert7R8oyTo[/video]

[close]

[Vigo Tolubizer]

от себя добавлю: фраза Если всё удачно то в Flash&Backup 3 появится надпись "Телефон Подключён" немного запутала. просто когда вы подключайте нормальный рабочий тел прога показывает еще и версию флекса и имей, а в данном случае горит просто гордое ТЕЛЕФОН ПОДКЛЮЧЕН!

Заметил такую вещь: надпись "Телефон подключен" (со всеми имеями и флексами) появляется через несколько минут после вставки батарейки, а так же сразу после ее вставки, во втором варианте сам телефон не включается! Почему так просиходит? Попасть куда нужно, что бы загорелась надпись "Телефон подключен" без имеев уже в течении 4 часов не получатся! Ну немогу я видеть сквозь металл!

Добавлено позже (15.1.2008, 1:01):
Фух! Я это сделал! Слышали бы вы сколько матов было!

[Osta]

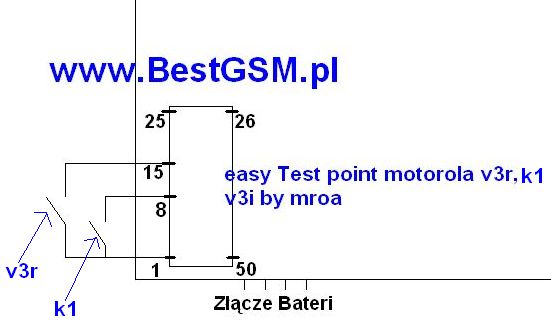

чтобы сделать железный ТП для К1 bigserg555 рекомендует
замкнуть проволокой восьмую ножку флекс-коннектора на металл
https://uploads.motofan.ru/post-40468-1170249310.jpg
https://uploads.motofan.ru/post-53831-1178892754.jpg
вставляйте батарею и убирайте проволоку. Ваш телефон должен определиться
программой RSD Lite как BLANK , если определяется как Flash , то
вы не замкнули правильно ТП. Вытягивайте батарею и всё по-новой пока не будет BLANK

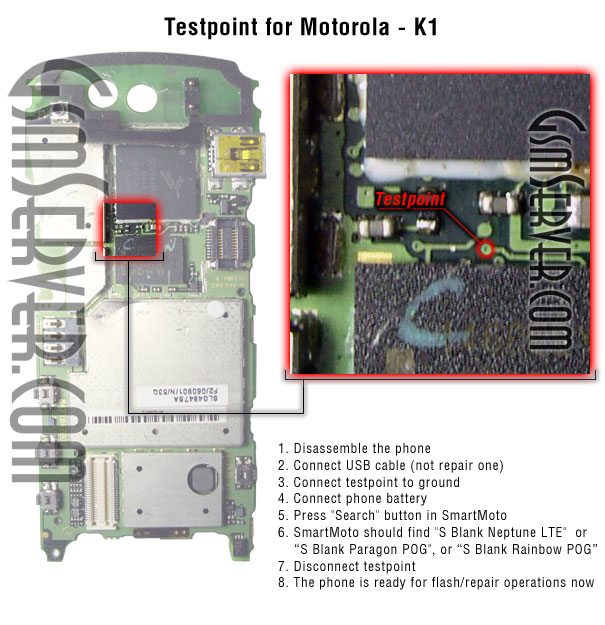

так же можно замыкать эту точку ТП
https://uploads.motofan.ru/post-14898-1185275184.jpg

[DimariKos]

Народ помогите снять крышку на K1 для ТП никак не могу...шурупы открутил, а она не вытаскивается........

Добавлено позже (25.1.2008, 17:33):

Народ помогите снять крышку на K1 для ТП никак не могу...шурупы открутил, а она не вытаскивается........

че никто не знает, может там еще че нить надо откуртить?

[RSM]

чтобы сделать железный ТП для К1 bigserg555 рекомендует
замкнуть проволокой восьмую ножку флекс-коннектора на металл
https://uploads.motofan.ru/post-40468-1170249310.jpg
https://uploads.motofan.ru/post-53831-1178892754.jpg
вставляйте батарею и убирайте проволоку. Ваш телефон должен определиться
программой https://motofan.ru/soft/ РСД Lite как BLANK , если определяется как Flash , то
вы не замкнули правильно ТП. Вытягивайте батарею и всё по-новой пока не будет BLANK

так же можно замыкать эту точку ТП
https://uploads.motofan.ru/post-14898-1185275184.jpg

Нефига не понял...что такое флекс-коннектор? Где он есть, счем его едят? Что нарисовано на схеме и как это понять человеку не разбирающемуся в электросхемах?

[Osta]

так же можно замыкать эту точку ТП
https://uploads.motofan.ru/post-14898-1185275184.jpg

делай тогда эту точку

[RSM]

Это полная ж....мне мой К1 просто не вскрыть...хрен знает,как эти шурупы открутить..намертво сидят,как приваренные...даже в СЦ относил,они пробовали -говорят никак...

[DimariKos]

RSM, у меня почти так же тока у меня шурупы открутились, а сама крышка не выходит сидит намертво особенно восзле динамика...че делать не знаю, извините.

[RSM]

Прикол..Та картинка,что выложил Оста по К1 не соответствует действительности. У меня обе части тех микросхем,между которыми ТП на рисунке, закрыты единой монолитной планкой...и никак туда не влезть..вот тебе и ТП на К1..один развод...

Добавлено позже (26.1.2008, 13:44):

RSM, у меня почти так же тока у меня шурупы открутились, а сама крышка не выходит сидит намертво особенно восзле динамика...че делать не знаю, извините.

Я свой открыл. Ты просто не бойся,возле динамика там защёлкнуто типа. Я часовую отвёртку просунул,как рычагом пошуровал,открылось всё нормально

Добавлено позже (26.1.2008, 16:34):
Короче...путём лечения геморроя через рот, я в конце концов всю эту хрень проделал и всё заработало. Ура.

[Simaks]

Прикол..Та картинка,что выложил Оста по К1 не соответствует действительности. У меня обе части тех микросхем,между которыми ТП на рисунке, закрыты единой монолитной планкой...и никак туда не влезть..вот тебе и ТП на К1..один развод..

Никакого развода нету! Отрываешь (или отпаиваешь) эту моналитную планку и видишь эти микросхемы (одна из которых процессор).

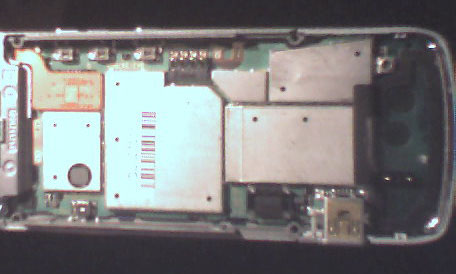

Вот как это выглядело у моего друга:


Сообщение отредактировал Simaks - 29.1.2008, 18:39

[DimariKos]

RSM, спасибо открыл


Добавлено позже (26.1.2008, 21:43):

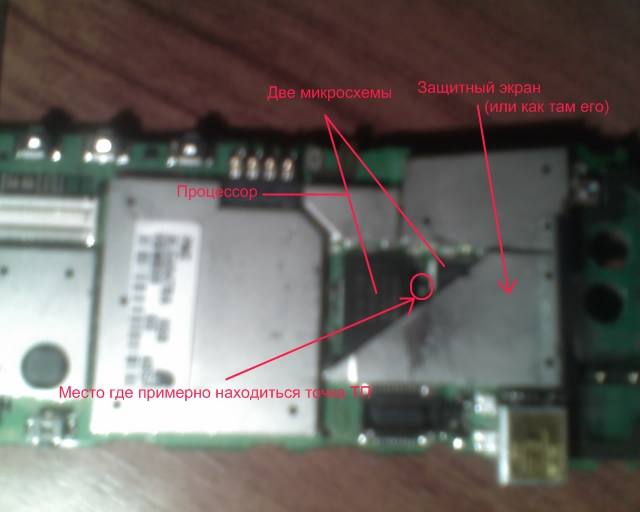

Simaks, чет я тоже место ТП не вижу вот где у тя на рисунке показано место ТП у меня тпм плата со симкой идет, ее че надо снять?

[Simaks]

Её просто надо снять!
Советую поаккуратнее разбирать телефон. Мы с другом отломали не только кусок защитного экрана, но также боковую кнопку (припаяна к плате) и кусочек процессора (маленький токой).

Сообщение отредактировал Simaks - 26.1.2008, 19:24

[DimariKos]

Simaks, я ее снял, а дальше че место ТП покрыто единой монолитной планкой , как RSM вверхнем посте написал...во посмотри фото даже сделал....

Сообщение отредактировал DimariKos - 26.1.2008, 20:05

[Simaks]

DimariKos, мой друг отломал кусок этой монолитной планки. Сразу мы пытались протереть дырку в планке над точкой, но это оказалось очень нудным и долгим процессом. Так же моно отпоять её (если в этом разбираешься), моно просверлить (прокалупать) дырку над точкой так што бы её видно стало. Самый простой способ это маленькой отверткой аккуратненько подкалупнуть с разных сторон и отломать её на хрен.

[DimariKos]

DimariKos, мой друг отломал кусок этой монолитной планки. Сразу мы пытались протереть дырку в планке над точкой, но это оказалось очень нудным и долгим процессом. Так же моно отпоять её (если в этом разбираешься), моно просверлить (прокалупать) дырку над точкой так што бы её видно стало. Самый простой способ это маленькой отверткой аккуратненько подкалупнуть с разных сторон и отломать её на хрен.

а обратно не надо будет ее потом припаивать? и еще зайди в аську вдруг че не понятно будет срошу...

Сообщение отредактировал DimariKos - 27.1.2008, 9:05

[Simaks]

а обратно не надо будет ее потом припаивать? и еще зайди в аську вдруг че не понятно будет срошу...

Как хочешь.

и еще зайди в аську вдруг че не понятно будет срошу...

Я в аське..

[Ana®H]

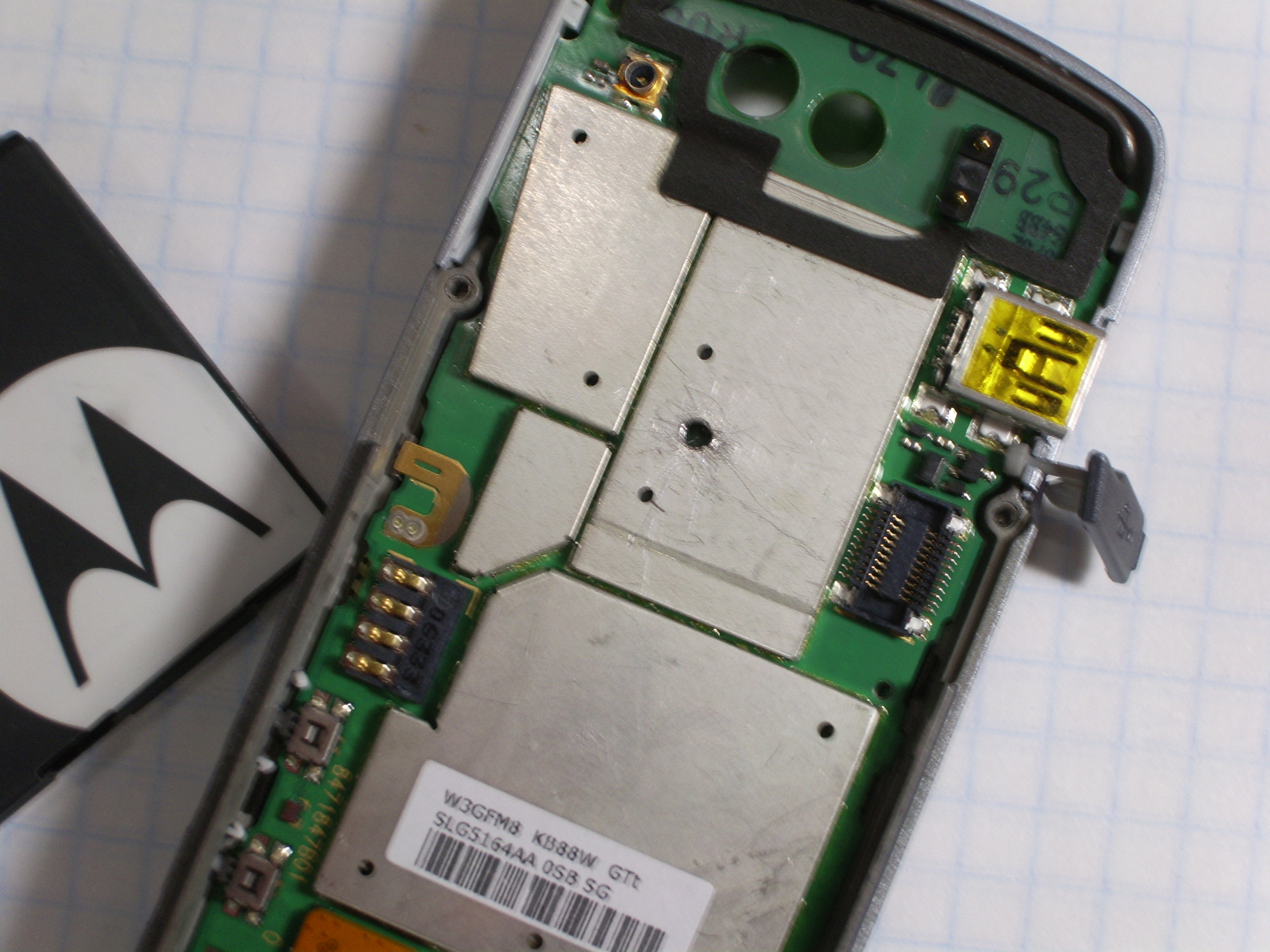

Вот как у мя выглядит ТП

Долго напарился с лаком, которым ТП был покрыт... Ковырял может с часок сверлом двойкой.

Сообщение отредактировал Валрка*К1 - 27.1.2008, 23:06

[Simaks]

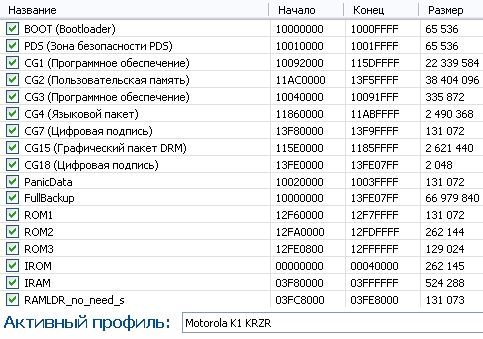

Может кому нужен профиль К1 для F&B. (правда не знаю правильно ли всё работает)


Сообщение отредактировал Simaks - 29.1.2008, 18:43

[LeX89]

Валерку*к1 после проделывания отверстия второй конец с чем каратить,и точно поможет?(извини но я новичок в прошивке)

[Simaks]

Валерку*к1 после проделывания отверстия второй конец с чем каратить,и точно поможет?(извини но я новичок в прошивке)

Каратить можно на тот защитный экран в котором ты дирку проковырял. А вообще вроде нечего каратить ненадо. Надо всеголишь иголкой попасть в точку ТП и вставить акум.

[LeX89]

люди тп не пашет на к1 что делать

Добавлено позже (29.1.2008, 3:50):
ЗАРАБОТАЛО!!!!ВСЕМ ОГРОМНОЕ СПАСИБО ЗА НЕОЦЕНИМУЮ ПОМОЩЬ!!!!!!! clap;

Добавлено позже (29.1.2008, 4:36):
БЛИН ОПЯТЬ ОБОРВАЛОСЬ УСПЕЛ ТОЬКО JIMM СКАЧАТЬ!КТО НИБУДЬ МОЖЕТ СКАЗАТЬ В ЧЁМ ДЕЛО?

[AleXanDeR_G]

НЕТ ПРОГА НЕ ВИДЕТ ТЕЛО!!!! Перепробывал всё..как тогда быть??

так нужно замкнуть ТП сначала. И не пользуйтесь переходниками и удлинителями ЮСБ.
Только компьютер -> родной юсб_шнур -> телефон

Я шнур присоединяю в юсб на задней части системника где 2хUSB+Ethernet, тк эти юсб в маму впаяны(для верности).
А всё равно комп НЕ ВИДЕТ ТЕЛО

Попробуй все драйвера поудалять мотороловские и заново поставить.

Я все дрова переустановил, и на другом компе пробовал.
А всё равно комп НЕ ВИДЕТ ТЕЛО

[Osta]

А всё равно комп НЕ ВИДЕТ ТЕЛО

так нужно замкнуть ТП сначала и вставить заряженную батарею

[Ana®H]

Валерку*к1 после проделывания отверстия второй конец с чем каратить,и точно поможет?(извини но я новичок в прошивке)

Я медным проводочком касался к экрану (то что ковыряли) и к ТП другим концом, все на уря...

[screamer2k]

Я медным проводочком касался к экрану (то что ковыряли) и к ТП другим концом, все на уря...

а я одним концом тыкал в ТП а другой конец был примотан к корпусу(в дырку где винтик был), который отвёрткой откручивать нужно удобно

[LeX89]

Люди помогите чайнику!!!Подробно ТП для к1(заранее спасибо)

[Ana®H]

2 LeX89 Во как у мя было!

1. Отверткой откручиваем 4 болтика (Т5 отверточка)
2. Отдераем (мягко), панельку, ногтиком аккуратно поддеваешь защитную панельку, со стороны противоположной динамику.(действовать нада акуратно, ибо там около 8 защолок, потому надо акуратно отдирать.)
3. Когда отдер, берем в руки сверло и делаем аккуратно дырченку напротив тп (выщитать место можно по пропорции, или тупо посотреть с картинки найти приблизительные координаты и вперед).
4. Берем сверло ((2 мм) у меня), желательно какойто трафарет под дырку, стобы сверло не ездило по всему экрану алюминиевому. (крутил я около часа ручками)
5. Потом када дырка готова, иголкой сошкрябывать лак нужно с ТП, я делал под большой лупой, а то ТП очень маханький е его под лаком ели видно.
6. Когда лак снят ты увидишь блеск, контактик знач есть и он расшкрябан.
7. Осталось ток взять проводок (медный желательно). Крепим одну сторону к дырке спод болтика, как screamer2k предлагал, и второй тыкаем в ТП.

Не знаю почему, но не у меня одного на К1 такой глючокс... во ВСЕХ минкалах пишут, что нада подключить тело к компу, потом замкнуть тп, а аж потом батарейку прикрепить. НЕТУШКИ На К1 не так (утверждать не буду мож это комп у мя такой).

Кароче 1 замыкаем тп, 2 батарека и 3 лиш потом подключаем к компу (короче лиш с помощью мами справился).

Вот собсно и весь минуал!

Сообщение отредактировал Валрка*К1 - 31.1.2008, 21:06

[screamer2k]

офф топик почти))) Валерка к1 не Т5 а Т6

[Ana®H]

К1 - тоно Т5, я долго ее искал!!!

[Volind]

T6 подходит только впритык, и не ко всем винтам! Имхо на Z3 мне лучше было Т5! P.S. У меня присутствует весь набор отвёрток под телефоны, вот я и говорю, что надо лучше Т5. Сорри за оффтоп.

[primecrime]

ребят, вот не очень понятно - в теме пишут, что достаточно дотронуться проводом до точки А заземленным проводом и, не отпуская, вставить батарею. а на картинке из темы Поднятие убитых... пишут, что надо соеденить две точки вместе:

https://forum.motofan.ru/index.php?act=Attach&type=post&id=134757

как правильно? у меня вот так ничего и не вышло с одной точкой сколько не пытался, трубка не определяется на компе. Вообще никак

[Osta]

в теме пишут, что достаточно дотронуться проводом до точки А заземленным проводом и, не отпуская, вставить батарею

так правильно

пишут, что надо соеденить две точки вместе:

не верь буржуям

[sasha45]

Проблема: за этот день, уже раз 5 замыкал ТП. Прошивал бут через ramldr2. Но когда я запускаю Random's Developments Flash&backup и пытаюсь прошить через него прошивку со снятым RSA, например, noRSA_DB33_Z3, то тут я не знаю, либо телефон отрубается, либо компьютер сам отсоединяет телефон.

[anhvu2875]

after doing testpoint my K1 lost BL , now how can i get BL back to my K1 ( my phone still works ok without BL now ) when i access to BL its just a white screen !i cant flash my phone , i alway get error with F&B3 in '' sending loader '' because my phone not have BL !
pls help me ! thanks !

[G.U.N]

anhvu2875,
Use this FAQ.

[anhvu2875]

thanks , i can read Russian but i cant write russian ! thanks !

(3.2.2008, 22:35):

anhvu2875,
Use this FAQ.

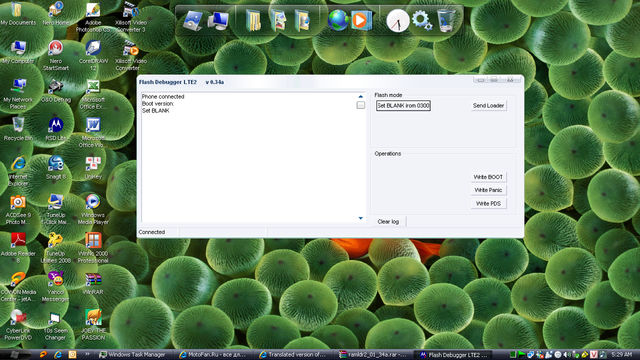

i tried but in step set blank for K1 , it showed this and no run anymore ! help me pls , i cant mod my phone anymore ! hic hic

[DimariKos]

Дарова Всем...Парни помогите у меня опять проблема стала...После ТП прошилось все намана и снятие РСА тоже...во тока когда тел вкл после заставки HELLOMOTO тел выкл и комп тел в упор не видит, видит тока в boot-режиме...Что можеть быть? ну вы поняли

[sasha45]

Ну однозначно ты что-то не так сделал. Плюс ко всему батарея может быть севшая (тут на 90% уверен в этом). Заряди батарею. Потом замкни ТП, ну а дальше по методике Osta снимай RSA с пункта 4 (Телефон в Бланке... и т.д.).

Сообщение отредактировал sasha45 - 6.2.2008, 5:47

[Osta]

после заставки HELLOMOTO тел выкл и комп тел в упор не видит, видит тока в boot-режиме

прошей флекс + Drm + ленг

[DimariKos]

Osta, все равно так же ...

[Osta]

видит тока в boot-режиме

в буте картинка есть ? какую прошу ставил ?
