Faq по ТП For L7e Z3 K1 (железный Test-point), единая тема . + видеоfaq Поделиться Опции

[Osta]

инструкция по восстановлению телефонов Motorola K1/ Z3 /L7e/L7i через тест-пойнт

Итак:

Spoiler:

на компьютере должна быть система Windows и установленные P2K драйвера
скачать драйвера
На руках у вас должен быть телефон с полностью заряженной батареей,
без sim карты и без флешки, соединять телефон с компьютером нужно
без удлинителей и прочей лабуды, только Телефон <-> Родной USB-шнур <-> USB Компьютера
USB Компьютера , которое СЗАДИ , а не ВПЕРЕДИ компьютера! .
Эта процедура делается 1-н раз поэтому МОЖНО достать компьютер из-под стола для соединения
Сзади в USB порт ! Иначе вы очень рискуете ! Шнур должен быть РОДНЫМ , который был при покупке.

[close]

Нам понадобится:

Spoiler:

Для K1 прошивка эта https://motofan.ru/firmware/?action=view&id=1200
Для Z3 эта https://motofan.ru/firmware/?action=view&id=1156
Для L7e эта https://motofan.ru/firmware/?action=view&id=1155

1.Спецверсия RAMLDR https://forum.motofan.ru/index.php?act=Attach&type=post&id=155312
2.FlаshBаckup https://motofan.ru/soft/?action=view&id=242&parent=3

[close]

3. Делаем железный ТП - замыкаем указанные точки или между собой или на защитный бокс в телефоне (земля)
Схемы ТП:

Z3 [ https://forum.motofan.ru/index.php?act=Attach&type=post&id=134758 ]
L7E [ https://forum.motofan.ru/index.php?act=Attach&type=post&id=134757 ]
K1 [ https://forum.motofan.ru/index.php?act=Attach&type=post&id=134759 ]


Как узнать есть ли BLANK ?

Spoiler:

Вариант №1 для проверки режима в FlаshBаckup есть команда ENUM на вкладке Flash-Terminal - Послать команду

Вариант №2. В самом начале вы должны открыть программу RSDLite
https://motofan.ru/soft/?action=view&id=197&parent=3 до всех программ и движений.
Подключаете телефон к компу , RSDLite должна определить ваш телефон так:
тоесть модель , ваш imei номер ... Затем вы отключаете телефон
по красной кнопке выключения и зажимая кнопки * и # нажимаете красную кнопку
включения , не одновременно все три кнопки, а именно зажимая две нижние включаем
по красной кнопке. RSDLite определит уже ваш телефон как Flash устройство, а сам телефон
войдёт в так называемый boot - режим.
https://forum.motofan.ru/index.php?act=Attach&type=post&id=144206 .
Отсоединяете телефон от компьютера. RSDLite не закрываете!
вот так выглядит мой набор для тест-пойнта
https://forum.motofan.ru/index.php?act=Attach&type=post&id=144208
как видите ничего из того, что есть всегда дома. Теперь вытаскиваете
батарею из телефона и подключаете мобильный к компьютеру. Ставите
зачищенный участок проволоки на точку А тест-пойнта и подключаете батарею.
Смотрите, что напишет программа RSDLite , если там написано
"S Flash Neptune LTE2"
https://forum.motofan.ru/index.php?act=Attach&type=post&id=144206
спокойно вытягиваете батарею и пробуете ещё раз попасть проволокой на
точку А тест-пойнта, т.к. эта надпись говорит о том, что вы НЕ попали , НЕ замкнули ТП !
проделываете эту процедуру до тех пор , пока не появится надпись
"S Blank Neptune LTE2"
https://forum.motofan.ru/index.php?act=Attach&type=post&id=144207
только эта надпись говорит о том, что вы попали и замкнули ТП !
и только тогда вы должны убрать проволоку с точки А и запустить программку RAMLDR2 ,
никак не раньше ! Далее действуете по мануалу .. заливаете .. прошиваете..

[close]

4.Телефон будет в Blank-режиме. Запускаете программу RAMLDR2 (должна написать Boot version 0300)
5. Жмём Send Loader, программа отпишется "ready"
6. Жмём Write Boot - заливаем Boot_0AC0_patch.bin программа отпишется "ок"
Вынимаете и опять вставляете батарею телефона . Нажимаете Красную кнопку.
Закрываете программу RAMLDR2 и запускаете программу FlashBаckup
7. Прошиваем скаченную выше прошивку в Flash&backup с выбранным профилем вашего телефона
Вынимаете и опять вставляете батарею телефона . Нажимаете Красную кнопку.
Закрываете программу FlashBаckup и запускаете программку RAMLDR2.
Вынимаете и опять вставляете батарею телефона . Нажимаете Красную кнопку.
8. В программе RAMLDR2 Жмём Send Loader, программа отпишется "ready";
9. Жмём Write Boot - заливаем Start_SW.bin (программа снова должна отписать OK.)
Вынимаем/вставляем батарею и Включаем телефон.

видео тест-пойнт

[video]http://www.youtube.com/watch?v=4Ert7R8oyTo[/video]

[close]

[rankor]

В точку вроде попадаю - делаю жилой от витой пары. Сейчас попробую за другим компом.
Можно ли замыкать ТП при включенном заряднике, или его нужно подключать строго после замыкания?

[Osta]

В точку вроде попадаю - делаю жилой от витой пары

а вторую конец проволки куда?
зарядку при замыкании, а не до

[rankor]

Вот это трудно будет реализовать одному с всего лишь двумя руками - но попробую.
Второй конец на бокс.

Добавлено позже (21.12.2010, 21:54):
На других компьютерах тоже неопознанное устройство. ТП с зарядкой сделал - ничего не изменилось, RSDLite его не видит..

[Osta]

неопознанное устройство означает, что стерт бут,
второй (запасной) бут стартует при режиме Blank, активация
бланка возможна только при замыкании ТП. Это основы,
чтобы вы не дергались в другие стороны. Будет бланк -
будет шиться.
попробуйте завтра с ясной головой

[rankor]

Не получается... Расковырял (осторожно) бокс, чтобы четко видеть точку, тыкаю в нее проволокой уже в течении 3 часов - безрезультатно.. Пару раз увидел Blank и какую-то ошибку в RSD, попробовал загрузить бут ramldr'ом и вот что увидел:


Phone connected
Boot version: 0300
Sending loader
Ready
Write data to phone
Phone disconnected


Добавлено позже (22.12.2010, 1:01):
Умудрился записать Boot_0AC0_patch.bin - более не получаю "неопозанное устройство", RSDLite видит S Blank Neptune LTE2, F&B видит подключенный телефон.. Но при попытке прошиться noRSA-прошивкой телефон дисконнектится на CG1...

Сообщение отредактировал rankor - 22.12.2010, 0:32

[rankor]

Во флеш телефон не переводится. Пытался прошиться той прошивкой, которая была до экспериментов - шьются все группы, кроме 2, 4 и 7
Вот видео:
[video]http://www.youtube.com/watch?v=5OhKkPXgAI8[/video]


Сообщение отредактировал rankor - 22.12.2010, 6:38

[Osta]

rankor, здесь хоть раз, хоть кто-то говорил шить RSD ??

я по-моему ясно сказал , что нужно делать,

нужно выполнить все пункты
из первого сообщения, тоесть и кратковременное
замыкание ТП и т.д. по пунктам
лить потом этот рефлеш

на видео видно, что вам всё равно от советов.
Возьмите 20$ и сходите в СЦ

[rankor]

Пробовал выполнять по пунктам из первого поста - дисконнект на различных стадиях прошивки (на той, что указана в посте - на CG1)


Почитал мануальчик - вот такая в точности у меня ситуация:

=================
Проблема:

Телефон находится в "вечном" Blank режиме...Телефон не прошивается, но программа RSD lite видит телефон как Blank Neptun LTE2, а Flash&Backup просто: Телефон подключен.

Что делать?



Решение:

1) Если Вы замыкали Тест Поинт при помощи многожильного проводка, возможно, некоторые усики обломились и где-то коротят. Выход: Аккуратно потрясите телефон или продуйте бок; [-] Исключено - пробовал различными жилами витухи



2) Если Вы закмыкали Тест Поинт при помощи иголки, возможно, вы повредили плату, например, оторвали контакты какого-нибудь резистора. Выход: Необходимо прямыми руками удалить железный бокс и осмотреть плату, по-возможности, восстановить то, что оторвали; [-] Разбирал - все нормально. Разве что ТП чуть-чуть "развезся" по плате (меньше, чем на 0.5 мм - просто соскоблил, пока тыкал



3)Продолжать замыкать Тест Поинт, и пробывать восстановить телефон по мануалу: Снятие RSA через ТП;


Сообщение отредактировал rankor - 22.12.2010, 16:36

[rankor]

Собственно, описание и решение проблемы.

Как оказалось, я был прошит Don't RSA - а с нее просто так не слезешь (о чем я не знал). Я прошил аваланч - получил полутруп. Откатил бэкап - "бесконечный" бланк. А теперь решение.

1. Делаем ТП. Как делал я:
Берем одну жилу от витой пары, зачищаем (осторожно!) оба конца. Один конец замыкаем на USB-вход (только не на контакты - надо, чтобы этот конец был по другую сторону кабеля! Это очень важно!)
Вторую половину ставим на точку и вставляем батарейку. Если не появляется бланк - нажимаем красную кнопку и вставляем батарею
2. Запускаем ramldr2. делаем Send loader и Write Boot (0AC0). Дергаем батарейку (если нужно - еще и кабель)
3. Берем noRSA_DB33_Z3. Разбираем Flash-бэкапом, патчим CG1 патчами Don't Crypto PDS и Sec ver prot reg locked. Собираем обратно, шьем (если не подключается телефон - зажимаем * и вставляем батарейку).
4. (по желанию). Шьем Avalanche, предварительно пропатчив CG1 обоими патчами (у меня пропатчилось только патчем Don't Crypto PDS - второй уже был применен.

Все, получаем живой телефон =)

Громаднейшее спасибо Osta и Offset - без них никогда бы не оживил.

Сообщение отредактировал rankor - 23.12.2010, 22:54

[chestybeat]

у меня z3
я сделал ТП,для своего телефона шил все файлы , как в первом посте указано,
проделав все 9 пунктов
все получалось,
после 9 пункта телефон не включаеться,
винда разпазнает телефон, как неизвестное устройство

что делать то, ?что случилось

[Osta]

случилось то, что вы один из сотен тысяч не смогли восстановить телефон, можно сходить в СЦ

[chestybeat]

дальнейшие действия и попытки чтото сделать - никчему не приведут?

[Osta]

ну почему же.. попытка - не пытка, а как телефон не включается после процедуры?

[chestybeat]

после 9 пункта я вынял и встави батарею и все
телефон не реагирует,с батареей комп его видит как неизвестное ус-во

Добавлено позже (1.4.2011, 17:37):
я опять добился бланка


7. Прошиваем скаченную выше прошивку в Flash&backup с выбранным профилем вашего телефона

вот сдесь код группа 18 не доконцф шьеться,ошибка


Вынимаете и опять вставляете батарею телефона . Нажимаете Красную кнопку.
Закрываете программу FlashBаckup и запускаете программку RAMLDR2.
Вынимаете и опять вставляете батарею телефона . Нажимаете Красную кнопку.
8. В программе RAMLDR2 Жмём Send Loader, программа отпишется "ready";
9. Жмём Write Boot - заливаем Start_SW.bin (программа снова должна отписать OK.)
Вынимаем/вставляем батарею и Включаем телефон.

Сообщение отредактировал chestybeat - 1.4.2011, 17:40

[Дуня]

7. Прошиваем скаченную выше прошивку в Flash&backup с выбранным профилем вашего телефона

вот сдесь код группа 18 не доконцф шьеться,ошибка

Прошивай другую 18 группу, дуал 3,3 либо 4.0. Эксперементируй

[Slash2009]

всем доброго времени суток )))
у меня такая проблема!!!
я прошил телефон L7e и после этого када подключаю телефон к компу
у меня пишит устройство USB не опознано...
с тест поинтом такая тема я отпаял совсем защитный бокс!!!
поэтому замыкаю на котакты бокса, ничего не происходит (
сам телефон не подаёт никаких признаков жизни, разве, что когда подключаю
к компу в угалке засвечивается синий диод.
помогите
прошивку лил вот эту 2007-12-31_024219RAMDLD

Сообщение отредактировал Slash2009 - 29.4.2011, 12:32

[Osta]

2007-12-31_024219RAMDLD

это всё?

поэтому замыкаю на котакты бокса, ничего не происходит (

замыкай на иную железяку, главное войти в blank и сделать всё по пунктам из первого поста, по-другому не восстановишь.

[likbez501]

после ТП телефон перестали видеть программы, сам он светится белым при вставке акамулятора. в бут лоадер не заходит. что делать? помогите пожалуйста
бэкапов нет.

[-PhoeniX-]

likbez501,
RSA снято?
если да, то сделать ещё раз ТП и полностью прошить прошивкой без рса

Сообщение отредактировал -PhoeniX- - 26.6.2011, 9:56

[clubok]

Как же все запущенно...
ТП на K1

У меня в K1 ТП, указанный на этой фотке, закрыт металич крышкой (экраном) с 3-мя дырочками (на фотке она уже снята), но ни одна из них не соотв расположению точки на фотке, как надо поступать? Срывать метал экран или как?

[-PhoeniX-]

clubok,
да, защитный бокс надо снять, только осторожно, чтобы не задеть никаких стеклях (как это было в моем случае)
или можно сделать дырочку в боксе, только нужно точно знать где

[Velizariy]

После снятия рса на к1, по глупости прошил стандартную проишвку. Телефон не включается, при зажатии красной кнопки экран не надолго светится белым и тухнет, при подключении к пк начинает гореть зеленая лампочка (типа заряжается, даже при отключенной батарее) а в диспетчере устройств появляется неопределенное устройство. С этим можно что то сделать, или случай безнадежен?

Сообщение отредактировал Velizariy - 3.9.2011, 6:15

[Osta]

совсем не безнадёжен, все поднимают такие телефоны способом из первого поста

[Velizariy]

Что тогда я делаю не так? Подключаю телефон без батареи к датакабелю (воткнут в усб на материнке), замыкаю контакт который указан на фото на корпус (пробовал и медную проволоку из витой пары и иголку), подключаю батарею и ничего не происходит. Ни рсд лайт ни рамлоадер его не видят.

[Osta]

на корпус

на металлический бокс?

и ничего не происходит

а в диспетчере устройств?

[Velizariy]

на металлический бокс пробовал под которым он был, на корпус мини усб. В диспетчере устройств ничего либо неизвестное устройство когда зарядка включается

[Osta]

на юсб точно не нужно, на другой металлический бокс пробуйте,
замкнули и не отпуская замыкания вставляем батарею, затем через 1-2 сек отпускаем замыкание,
смотрим в RSDLite
иного пути всё равно нет
пробуйте после каждой неудачной попытки перегружать систему или хотя бы пере-отсоединять юсб-шнурок

[Velizariy]

Спасибо. Нашел ножницы как у тебя на фотке, буду с ними пробовать )))
Не помогло ((( Либо руки кривые либо телефону и в правду хана

Сообщение отредактировал Velizariy - 4.9.2011, 5:58

[Osta]

В диспетчере устройств ничего

батарея на сколько заряжена?

[Velizariy]

Точно не скажу, но заряд есть, проверял мультиметром, и заряжал пред тем как делать тп. Я думаю дело все же том, что он пытается заряжаться даже тогда, когда нет в нем батареи

Сообщение отредактировал Velizariy - 4.9.2011, 15:01

[Osta]

Я думаю дело все же том, что он пытается заряжаться даже тогда, когда нет в нем батареи

светит светодиод? это просто он показывает что что-то торчит в юсб

когда надоест тыкать, сходите в СЦ , там быстро поднимут ткнув твёрдой рукой, $10-20

[Velizariy]

Вроде сделал ТП трубке, прошил все что нужно, телефон входит в бут при зажатии red + * + #. При включении телефона, появляется бутлого моторолы, секунд 20-30 висит лого потом телефон выключается, в чем может быть проблема?

Сообщение отредактировал Velizariy - 15.9.2011, 8:00

[Osta]

прошил все что нужно,

в конце нужно полного монстра прошить , в котором нет РСА , по-ходу у вас флекс не совпал

[Velizariy]

Прошил пару разных монстров со снятой рса, не помогло. Тоже самое, долго горит бутлого потом выключается

[Osta]

бекап сливается?
что за монстры? какие группы шил?
вытащи флешку, симку,
а при тп ничего не задел лишнего?

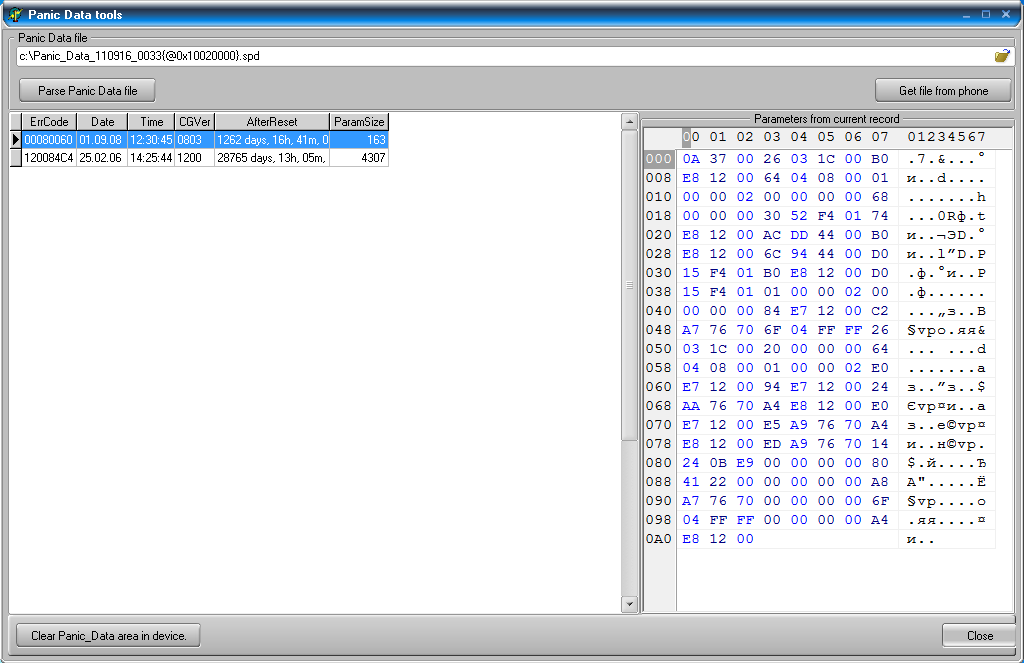

знаешь как слить паник зону? в поиске есть

[Velizariy]

Бэкап сливается. [K1] Aghur Monstr by Ghur@ и xmasloff_reflash_for_KRZR_K1_v1_01 шил все что в них есть. Шил всегда без флешки и симки. При тп вроде ничего не задел, разве что немного расцарапал контактную площадку самого ТП. Пробовал сливать паник зону SHXCodec и через F&B ничего хорошего не вышло, SHXCodec зависает при считывани с телефона, но ко чего записывает, но там не разобрать что за ошибка. F&B слил какую то лабуду (возможно у меня руки кривые ). Вот что за ошибки нашел в куске файла после работы SHXCodec:

Сообщение отредактировал Velizariy - 15.9.2011, 17:51

[oleshka]

Здравствуйте! А вместо ТП можно использовать специально перепаяный (когда на 5 контакт подается +5В), как описано в ФАКе, усб кабель? Кажется, с кабелем можно проще перепрошивать, чем раскручивая телефон и пытаясь вслепую попасть проволочкой?

Сообщение отредактировал oleshka - 16.9.2011, 9:47

[semenov]

ребята подскажите пожалуйста.
решил прошить тел последней версией прошивки от Osta, но почему-то при прошивании в F&B время не уменьшалось,а увеличивалось и ничего не происходило, cg1 даже не смог вшить.
Пришлось делать ТП. Вошел в бланк, в ramldr нажал send loader - всё ок. затем нажал write boot и ничего не произошло не отписал что ок, в чем может быть дело?Стоит 7 винда, совместимость на каждую прогу выставил и запуск от администратора, не знаю даже что и делать.

[Osta]

semenov, пробуйте ещё раз, пробуйте на ином компе

перепаяный (когда на 5 контакт подается +5В), как описано в ФАКе

oleshka, на этих моделях никто это не пробовал, насколько я читал..


Velizariy, слейте паник через F&B

[oleshka]

на этих моделях никто это не пробовал, насколько я читал..

Большое спасибо! Пойду искать отвертку.
