Народ вот некоторая инфа об л7е ! ))))))
какие контакты можно еще коротить ! (просто у меня с теми проблема, хотя раньше коротил и всё было ОК )

Я просто в этом деле не шарю! и что коротить еще не знаю, посмотрите ,профи, может что то надыбате

Сообщение отредактировал Masters - 28.10.2007, 17:07

[Osta]

по тест-пойнту активно советуюсь с Vilko, Пауком и dvMax ....
а пока пища для размышления

завтра буду искать чип Радио FM

Сообщение отредактировал Osta - 1.11.2007, 16:54

[Volind]

по тест-пойнту активно советуюсь с Vilko, Пауком и dvMax ....

На некоторых моделях можно делать ТП замыканием контактов: GPIO_RESET или ATI_RESET_2_7V или IO_REG на землю. Притом два последних проверено на Z3. Они впрочем соединены между собой через резистор... можно посмотреть на с хеме, там где У800. Правда для Z3 смысла от тестпоинта через разъём шлейфа слайдера нет, там и так его легко без распилки экрана сделать можно. А вот на К1 на этой недели будем пробывать. Есть доброволец. Насчёт радио... Я считаю, что это возможно. только как поместить микросхему с обвесами в корпус? Найти бы ещё другого уровня мануал... Просто на К1 и Z3 у меня всех уровней есть, а здесь только два.


Добавлено позже (1.11.2007, 21:30):
Нашёл модель микросхемы у Л9. (SI4703 В инете куча документации по этому чипу... смотрите сами в гугл.) Если кому нужно могу и сервис мануал выложить.

Сообщение отредактировал Volind - 1.11.2007, 18:32

[Паук]

Насчёт радио... Я считаю, что это возможно. только как поместить микросхему с обвесами в корпус?

Volind, похоже она УЖЕ ЕСТЬ.
ИМХО при разработке L7e - сам чип включили, но в прошивке он не используется. Достать бы где схемы размещения деталюх на печатных платах...

[Osta]

Если кому нужно могу и сервис мануал выложить.

давай ! вот , что я нашёл
посмотрите может есть точка ТП , которая открытая, а не под экранами,
или может какую ножку где-то замкнуть...

[Volind]

давай ! вот , что я нашёл
посмотрите может есть точка ТП , которая открытая, а не под экранами,
или может какую ножку где-то замкнуть...

Есть у к1 и у Z3 на разьёме флипа. Выкладываю мануал микросхемы и Л9.

Добавлено позже (2.11.2007, 18:12):

Volind, похоже она УЖЕ ЕСТЬ.
ИМХО при разработке L7e - сам чип включили, но в прошивке он не используется. Достать бы где схемы размещения деталюх на печатных платах...

Да, я видел что там место есть... На мануале с л9 можно посмотреть расположение деталей! Надо будет задуматься над фм и у нас на Z3.

[Aristey]

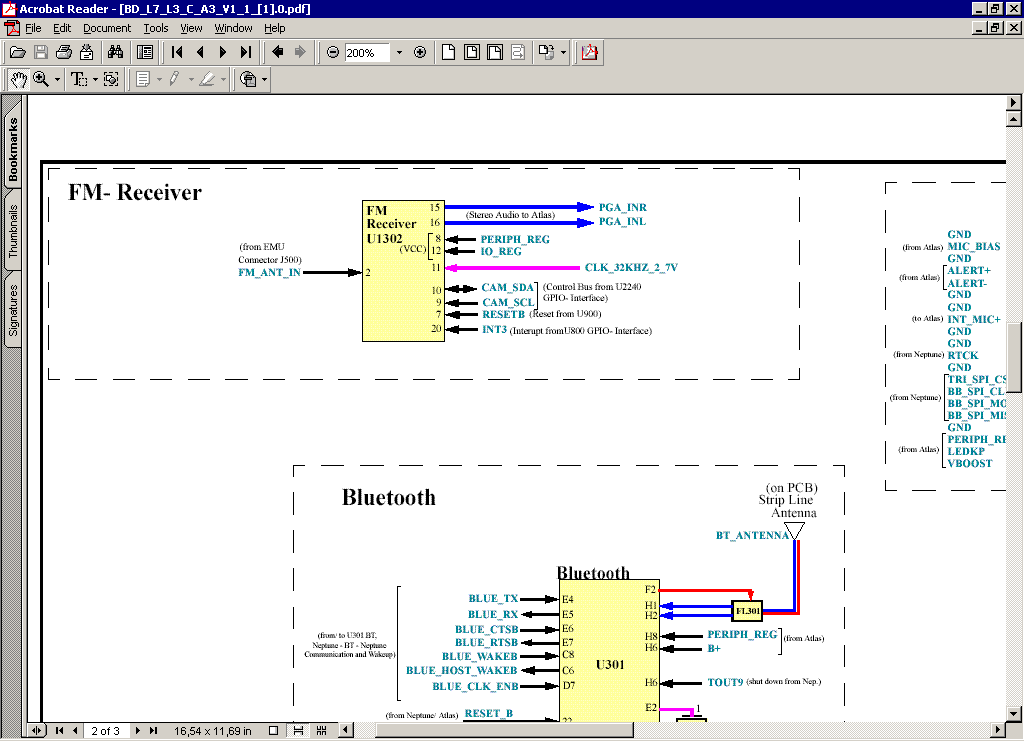

На сервис мануале для L7i фм тюнер есть, у меня на l7e посадочное место есть даже экран есть, а самой микры нет: так что теоритически если ее туда воткнуть и доработать прошивку то радио можно прикрутить...

[DeLeTe]

Кто нибудь ещё кроме Aristey разбирал телефон на предмет поиска ФМтюнер чипа? Его в Л7е действительно нет? Во всех ли л7е его нет?

[DmT]

Выложите фотку на которой обозначенно где искать этот чип.

[Aristey]

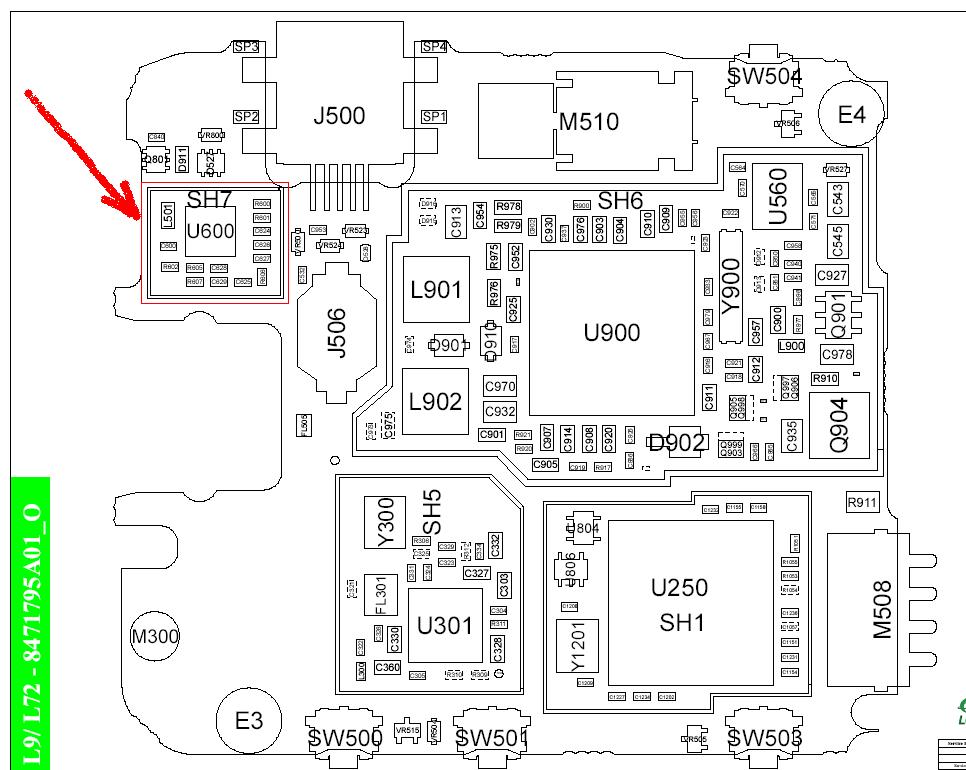

Сервис-мануал l9 (Спасибо Volind) здесь можно посмотреть пасадочное место u600, насколько я понял PCB железно идентичны за исключением камеры (специально не сравнивал если не так поправьте). Здесь расположение чипа на плате это с обратной стороны чтоб добраться надо отсоеденить шлейфы и аккуратно выташить плату из корпуса, вытаскивать сверху. Если нет опыта лучше не пробовать...

Сообщение отредактировал Aristey - 3.11.2007, 18:06

[Masters]

Люди ! Я могу ещё поискать документов про SLVR L7e, вы токо скажите

[alex-ami]

В моем l7e чипа тоже нет. Тока обвязка (может часть) и экран.
Кстати как правильно экраны поднимать. Опыт у кого нибуть есть?

Сообщение отредактировал alex-ami - 4.11.2007, 15:36

[GandjaFuzz]

разобрал телефон, сфотографировал...
архив прекрипляю

Сообщение отредактировал GandjaFuzz - 4.11.2007, 15:48

[alex-ami]

И так, на последнем фото можно разглядеть резюки и контакты под чип.
Кстати он в l7e si4700 24 контакта (в l9 si4703 20 контактов)
но управление один в один.
Вот тут инфа http://www.electrosnab.ru/silabs/Silabs_2_5.htm
Как бы его туда впаять

[GreH_Besa]

Не давно приобрел L7e. В mma_ucp в мультимедиа присутствует пункт радио(но в самом телефоне не виден), так же радио активировано в симах. Может нужна спец гарнитура, чтоб радио работало(на е398 вроде так сделано)

[alex-ami]

GreH_Besa

Е398, был так сказать только пультом для гарнитуры, в которой был радио тюнер!
а в L7e место под тюнер внутри (может даже прошу не надо сильно править включить кое где и все)

[DeLeTe]

Толку то от прошивки если чипа нету... Впаять можно только в СЦ и то как я понимаю не в любом + нужны знакомые в этом СЦ, иначе как ты им обьясниш что хочешь впаять чип в телефон для того что бы было радио, и ты в принципе знаешь что делаешь а не просто от балды тебя припёрло о_0

Оффтоп,
На фотках видно БАТАРЕЙКУ? (с обратной стороны платы чуть ниже камеры) На сколько я понимаю это нечто в роде батарейки БИОСа в ПК. Что делать если батарейка эта сядет?



+______________
Osta
если по-умному, то менять батарейку, по-другому менять телефон

Сообщение отредактировал Osta - 5.11.2007, 9:05

[alex-ami]

Что делать если батарейка эта сядет?

Как минимум менять батарейку, только это случится очень не скоро!

Страшного ничего не будет я её доставал.
А вот без нее не запускал

p.s. батарейки есть во многих телах разных производителей

А насчет радио, думаю что некоторые всетаки смогут, либо сами, ли бо через СЦ.
Завтра планирую в нашем сц прозондировать эту тему.
Чип кстати стоит рублей 150 в свободной продаже!

[INEDI]

Кстати народ, в Si4702_03_short.pdf а именно в характеристиках чипа написано поддерживаемые частоты: 76-108 MHz , а на моем L9 87-108 MHz! (как в большинстве МР3 плейеров и радио) это наверное у буржуев просто нет станций ниже 87 вот и прошивка не поддерживает, если кто сделает радио на Л7 займитесь пож-ста поддержкой этих частот в прошивку, у вас RSA то уже снято. а потом глядиш и на Л9 исправим.

[Osta]

если кто сделает радио на Л7 займитесь пож-ста поддержкой этих частот в прошивку

это в seem правится

[Aristey]

alex-ami, где такой чип купить можно? Я не нашел...
Есть паяльная станция и опыт паяния бга, прям руки чешутся попробовать...

В моем l7e чипа тоже нет. Тока обвязка (может часть) и экран.
Кстати как правильно экраны поднимать. Опыт у кого нибуть есть?

Нагревается паяльной станцией и снимаеться есть всякие кустарные способы, но их я не пробовал...
У меня кстати обвязки вроде вообще нет только посадочные места... Экран снимать ради проверки как-то не хочется

Сообщение отредактировал Aristey - 5.11.2007, 16:30

[Дагестан]

Volind, если я правильно понял, ты сказал что на Z3 и K1 где то на разъёме флипа можно замкнуть ТП, не залезая под экран... Можешь выложить фотку с указанным этим контактом на Z3 или хоть объясни по подробнее, где его искать! С меня +

[ISV]

Толку то от прошивки если чипа нету... Впаять можно только в СЦ и то как я понимаю не в любом + нужны знакомые в этом СЦ, иначе как ты им обьясниш что хочешь впаять чип в телефон для того что бы было радио, и ты в принципе знаешь что делаешь а не просто от балды тебя припёрло о_0

Извращенцы... А не проще продать L7e и купить L9? :)

На фотках видно БАТАРЕЙКУ? (с обратной стороны платы чуть ниже камеры) На сколько я понимаю это нечто в роде батарейки БИОСа в ПК. Что делать если батарейка эта сядет?

Это не батарейка, а аккумулятор ML414. Сдыхает он через 2-3 года, не раньше. Так что, можешь не дергаться :)

[blato]

это в seem правится

непомогает, частоты на экране ниже крутит, но реально НЕТ.

[Osta]

непомогает, частоты на экране ниже крутит, но реально НЕТ

значит в CG1 :-( но толку там искать где считываются байты seem 004e
ответственные за диапазон...

[DeLeTe]

Ну что? Забросили идею с радио? Появилась возможность накатать ту чипину (осталось только точно узнать что и куда паять + найти сами детали). Появились вопросы. После распайки что делать? Прошивку же тоже надо править?

[-Саня-]

Батарейка котоая в телефоне отвечает за часы... по-моему..

Ну что? Забросили идею с радио? Появилась возможность накатать ту чипину (осталось только точно узнать что и куда паять + найти сами детали). Появились вопросы. После распайки что делать? Прошивку же тоже надо править?

Чувак, не парься, все равно шансов 1 к 1000

[isky]

Вот знакомый дал, сказал там мануал как впаивать радио, сам правда не смотрел
http://depositfiles.com/ru/files/2678503

[fagu]

На некоторых моделях можно делать ТП замыканием контактов: GPIO_RESET или ATI_RESET_2_7V или IO_REG на землю. Притом два последних проверено на Z3. Они впрочем соединены между собой через резистор... можно посмотреть на с хеме, там где У800. Правда для Z3 смысла от тестпоинта через разъём шлейфа слайдера нет, там и так его легко без распилки экрана сделать можно. А вот на К1 на этой недели будем пробывать. Есть доброволец. Насчёт радио... Я считаю, что это возможно. только как поместить микросхему с обвесами в корпус? Найти бы ещё другого уровня мануал... Просто на К1 и Z3 у меня всех уровней есть, а здесь только два.
Добавлено позже (1.11.2007, 21:30):
Нашёл модель микросхемы у Л9. (SI4703 В инете куча документации по этому чипу... смотрите сами в гугл.) Если кому нужно могу и сервис мануал выложить.

Господину, Volind, если есть возможность выложите сервис мануалы для К1.

[Osta]

выложите сервис мануалы для К1

Motorola Service Manuals Level 1-2-3

[Jack Rave]

народ прошей под радио я так понял никто не хотит заниматься? а то тут мне один знакомый посулил впаять чип fm (в к1 ). хотца не столько ради фм а самой идеи...

[yagami]

я тут заметил интересную вещь: в L7e вставил гарнитуру от L9 и заиграло радио, но тихо-тихо, едва слышно

[kim23]

я тут заметил интересную вещь: в L7e вставил гарнитуру от L9 и заиграло радио, но тихо-тихо, едва слышно

ну да, а как ты его в телефоне включил и какая имненно гарнитура у тебя была?

[fkcoder]

yagami, ага вставил и само все заиграло. В прошивке 0AR НЕТ радио. Так же как и во всех прошивках для Z3, K1.
Возможно, ты наоборот имел ввиду

[SAN 2005]

kim23, lavmen, это вполне возможно. В гарнитуре L9 встроен усилок FM, а если учесть, что у серий L,V,Z постоянно слышны фоновые шумы (у кого-то в плеере, а у кого-то аж в режиме ожидания), то вполне можно услышать радио волны, которые обрабатываются телефоном вместо GSM волн и выдаются как звук. Может это звучит как бред, но идея, я думаю, понятна.

P.S.:У меня подобная ситуация была на L7e, только я не радио, а телик слышал (тихо-тихо когда музыку слушал). А в L9 у меня радио постоянно фонит, но это уже проблема чипа FM, который в данном аппарате работает постоянно при подключенной гарнитуре.

Сообщение отредактировал SAN 2005 - 8.4.2009, 8:03

[iRRM]

ну дак что получилось у когонить радио на л7е сделать?

[Offset]

iRRM, нет. забудь. Это бред, хочешь радио? - купи FM приемник... И не изобритайте велосипед с квадратными колесами.
