11.12.2008, 20:14 Закрепленное сообщение!
Не забываем что любые конструктивные изменения ваших телефонов лишают вас гарантии, поэтому прежде чем следовать какому-либо мануалу из этой темы задайте себе вопрос: "нужно ли мне это"?
В этой теме обсуждаются железные вопросы связаные с нашими телефонами. Если мы не нашли ответа на свой "железный" вопрос, то вы можете задать его ниже. Также выкладывайте новые мануалы на железную тематику.

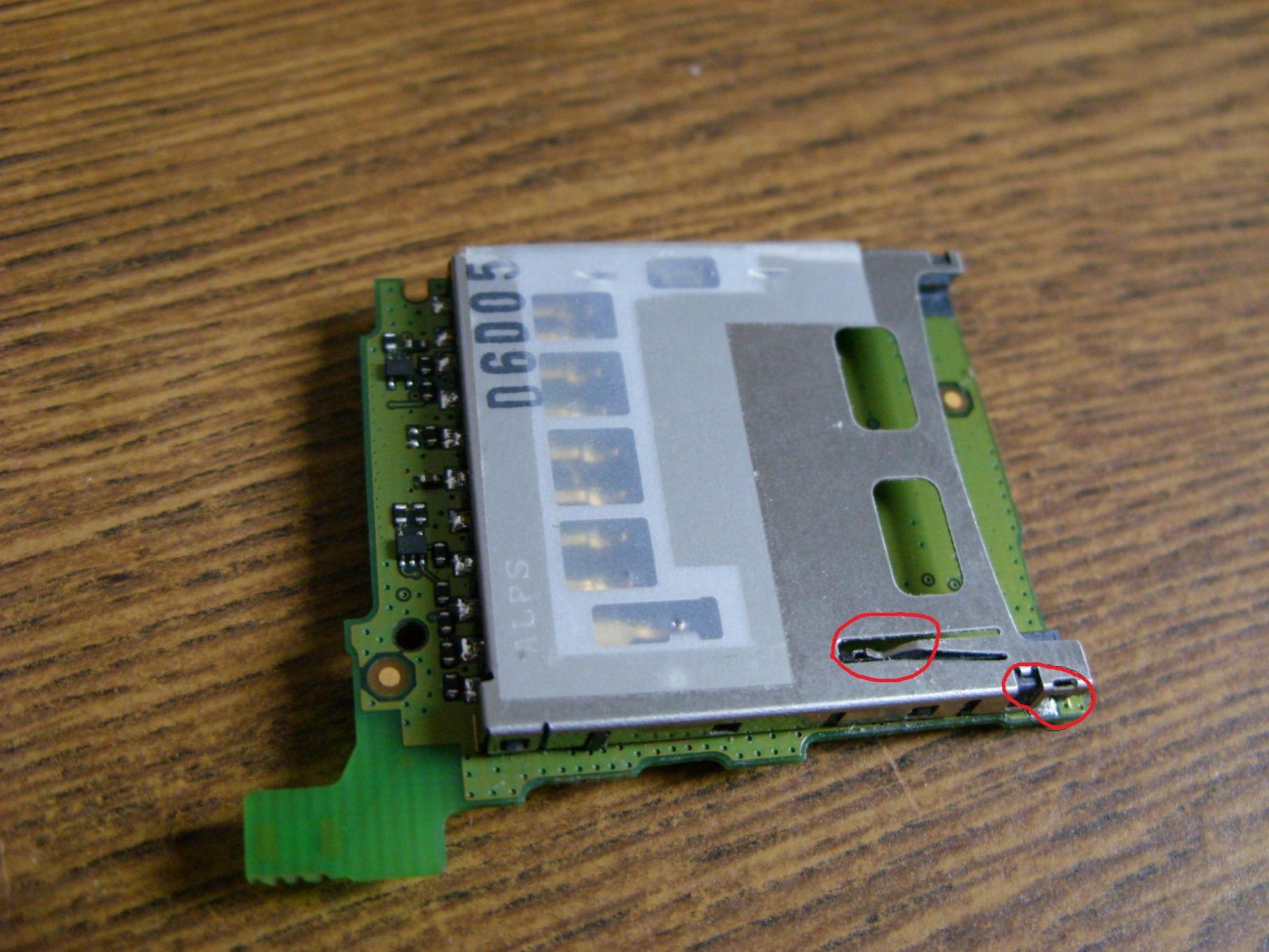

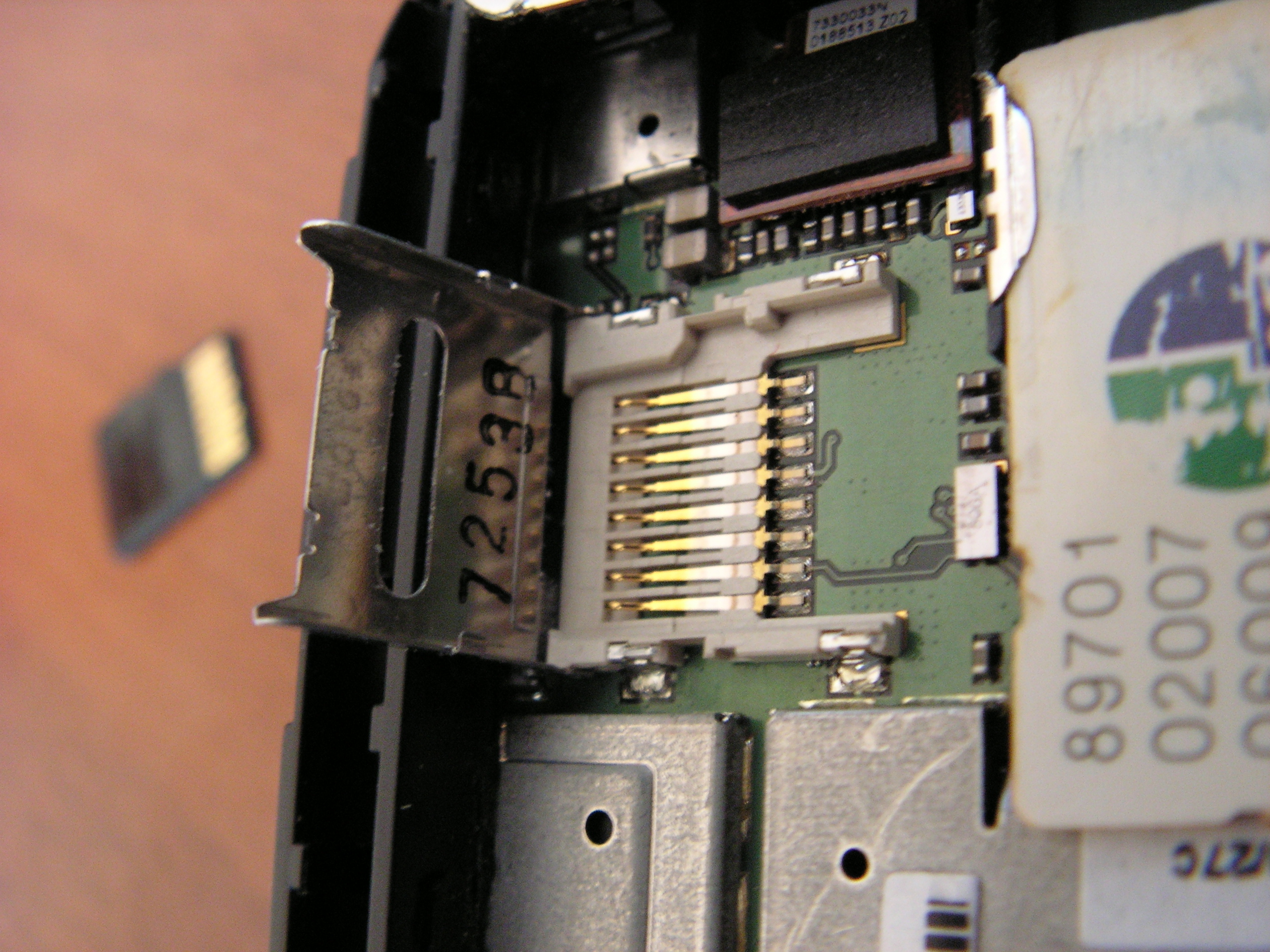

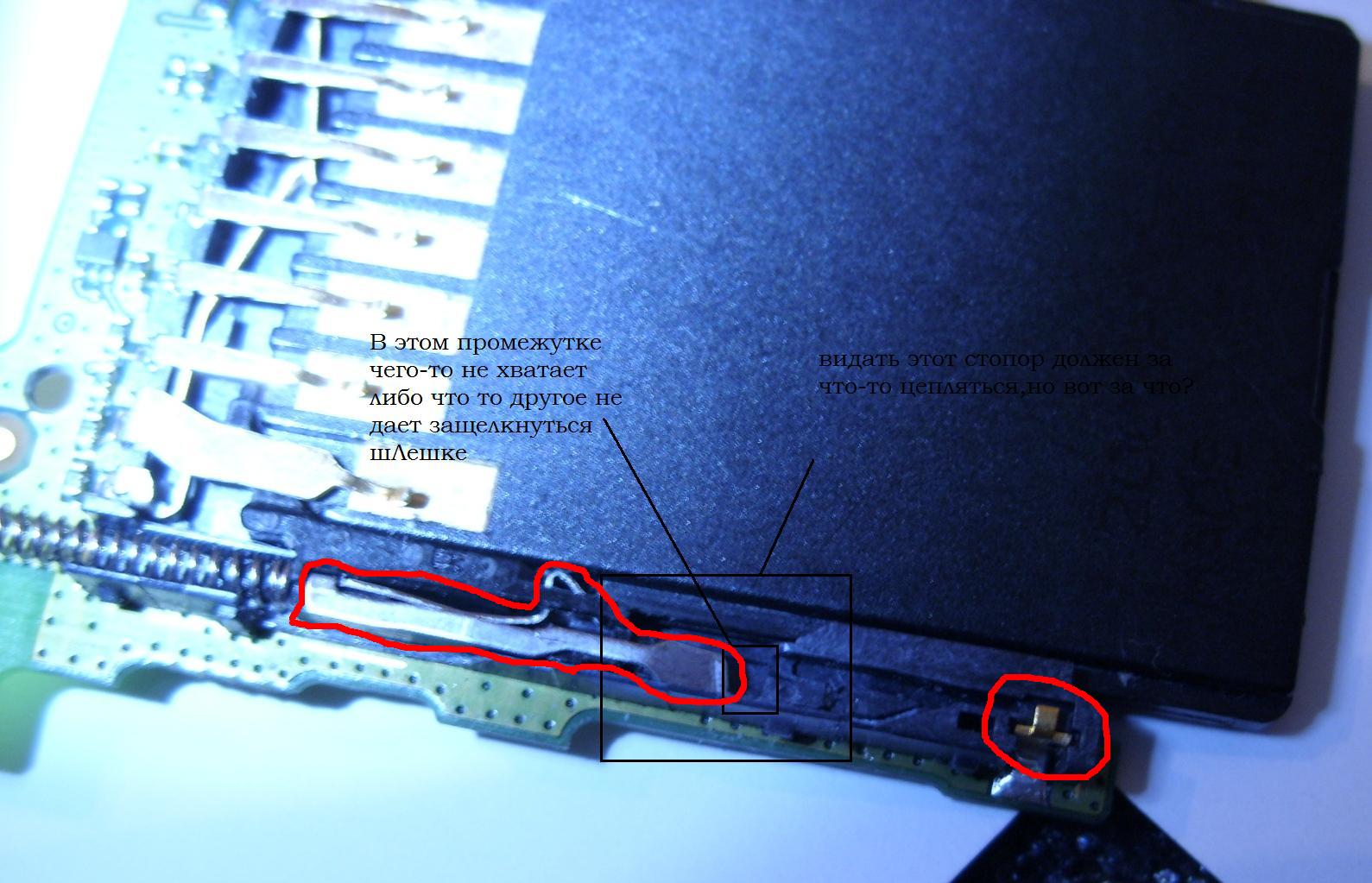

Решение проблем с картами памяти здесь
Инструкции по разборке телефона:
Сервисный мануал для а1200е. В нем можно найти подробную инструкцию по разборке телефона.
Скачать:
Тут схемы На а1200 Говорим сПасибо rxbt
Мануал для разбора е6. В нем можно найти подробную инструкцию по разборке телефона
Скачать:
Инструкции по "железному" улучшению телефона:
1. Увеличение чувствительности радио без гарнитуры.
2. Замена динамика телефона на динамик от е398
Создание тактильных ощущений, сильное понижение гормкости внешнего динамика.
3. Восстановление аккумулятора Motorla bt 50. Замена "банки". Фотоинструкция.
Восстановление "вздувшейся" батареи. Подходит для тех, у кого нет возможности купить батарею для а1200.
Дополнительная информация
Сообщение отредактировал BALU - 19.6.2010, 13:36
В этой теме обсуждаются железные вопросы связаные с нашими телефонами. Если мы не нашли ответа на свой "железный" вопрос, то вы можете задать его ниже. Также выкладывайте новые мануалы на железную тематику.
Решение проблем с картами памяти здесь
Инструкции по разборке телефона:
Сервисный мануал для а1200е. В нем можно найти подробную инструкцию по разборке телефона.
Скачать:
s_manual.pdf ( 1.41 мегабайт )
Кол-во скачиваний: 9891
|
Тут схемы На а1200 Говорим сПасибо rxbt
Мануал для разбора е6. В нем можно найти подробную инструкцию по разборке телефона
Скачать:
s_manual.rar ( 782.37 килобайт )
Кол-во скачиваний: 2188
|
Инструкции по "железному" улучшению телефона:
1. Увеличение чувствительности радио без гарнитуры.
Spoiler:
Задача: Улучшение качества приема радио.
Необходимо: Motorola a1200e(*), отвертка Т6, обрезок медного провода (например витая пара), две плоские отвертки (лучше пластмассовые лопатки, продающиеся в радиомагазинах. Избежите царапин).
Решение:
1.
Снимаем заднюю крышку, вытаскиваем стылус, аккумулятор, флешку и симку, затем аккуратно откручиваем четыре болта-шестигранника отверткой Т6.
Берем в руки плоскую отвертку,затем находим в нижней части телефона два небольших прямоугольных отверстия и пихаем ее между ними, далее
аккуратно поддеваем (2 отверткой по периметру нижней части) заднюю панель и медленно снимаем заднюю панель.
2.
Внутри мы видим снизу - маленькую черную коробочку (динамик и антена) сверху камеру, справа от которой шлейф динамика на флипе.
Аккуратно подцепляем шлейф флипа, подобным образом подцепляем шлейф камеры и откладываем её в сторону, затем снимаем ченую коробочку. раздвигаем боковые части корпуса около разьема 2.5 microjack, вынимаем всю плату из бокса.
3.
Делаем петлю из обрезка медного провода на разьеме под гарнитуру, и протягиваем его между платой и дисплеем по периметру. Сразу отвечаю тупо, зато работает.
4. Собираем телефон
Примечание:
(*) - полее подробную инструкцию про разборке телефона( либо сервисный мануал) вы можете скачать выше. рекомендую пользоваться именно ей. Для е6. Принцип тот же самый, меняется только процесс сборки/разборки.
Необходимо: Motorola a1200e(*), отвертка Т6, обрезок медного провода (например витая пара), две плоские отвертки (лучше пластмассовые лопатки, продающиеся в радиомагазинах. Избежите царапин).
Решение:
1.
Снимаем заднюю крышку, вытаскиваем стылус, аккумулятор, флешку и симку, затем аккуратно откручиваем четыре болта-шестигранника отверткой Т6.
Берем в руки плоскую отвертку,затем находим в нижней части телефона два небольших прямоугольных отверстия и пихаем ее между ними, далее
аккуратно поддеваем (2 отверткой по периметру нижней части) заднюю панель и медленно снимаем заднюю панель.
2.
Внутри мы видим снизу - маленькую черную коробочку (динамик и антена) сверху камеру, справа от которой шлейф динамика на флипе.
Аккуратно подцепляем шлейф флипа, подобным образом подцепляем шлейф камеры и откладываем её в сторону, затем снимаем ченую коробочку. раздвигаем боковые части корпуса около разьема 2.5 microjack, вынимаем всю плату из бокса.
3.
Делаем петлю из обрезка медного провода на разьеме под гарнитуру, и протягиваем его между платой и дисплеем по периметру. Сразу отвечаю тупо, зато работает.
4. Собираем телефон
Примечание:
(*) - полее подробную инструкцию про разборке телефона( либо сервисный мануал) вы можете скачать выше. рекомендую пользоваться именно ей. Для е6. Принцип тот же самый, меняется только процесс сборки/разборки.
[close]

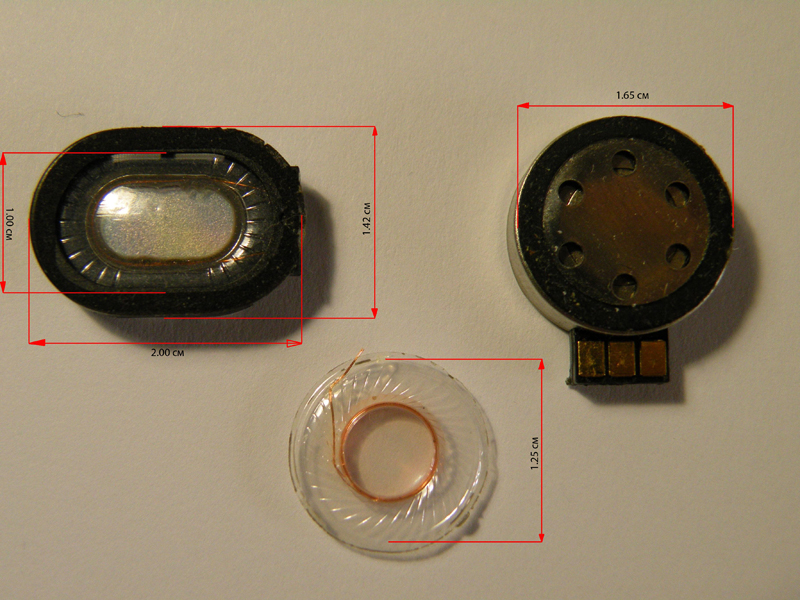

2. Замена динамика телефона на динамик от е398
Создание тактильных ощущений, сильное понижение гормкости внешнего динамика.
Spoiler:
Задача: установка динамика от е398 в телефон и создание тактильных ощущений (эффекта вибрации) при касании экрана.
Необходимо: Motorola a1200e(*), отвертка Т6, динамик от е398, небольшой канцелярский нож (лучше скальпель), маломощный паяльник (примерно 25 ватт, лучше с регулируемой мощностью), припой, канифоль, две плоские отвертки (лучше пластмассовые лопатки, продающиеся в радиомагазинах. Избежите царапин).
Решение:
1.
Снимаем заднюю крышку, вытаскиваем стылус, аккумулятор, флешку и симку, затем аккуратно откручиваем четыре болта-шестигранника отверткой Т6.
Берем в руки плоскую отвертку,затем находим в нижней части телефона два небольших прямоугольных отверстия и пихаем ее между ними, далее
аккуратно поддеваем (2 отверткой по периметру нижней части) заднюю панель и медленно снимаем заднюю панель.
2.
Внутри мы видим снизу - маленькую черную коробочку (динамик и антена) сверху камеру, справа от которой шлейф динамика на флипе.
Снимаем ченую коробочку, которая крепится двумя защелками.
Динамик в коробочке приклеен достаточно плохо. Аккуратно поддеваем его ножем и достаем.
3.

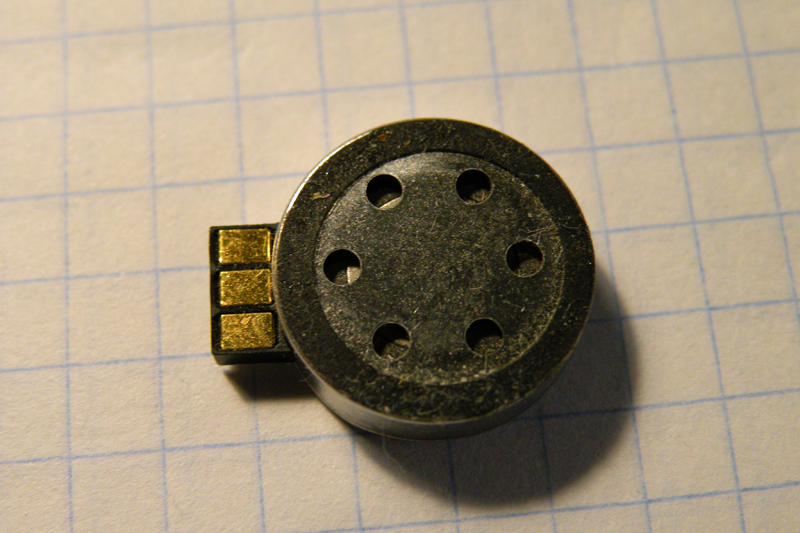

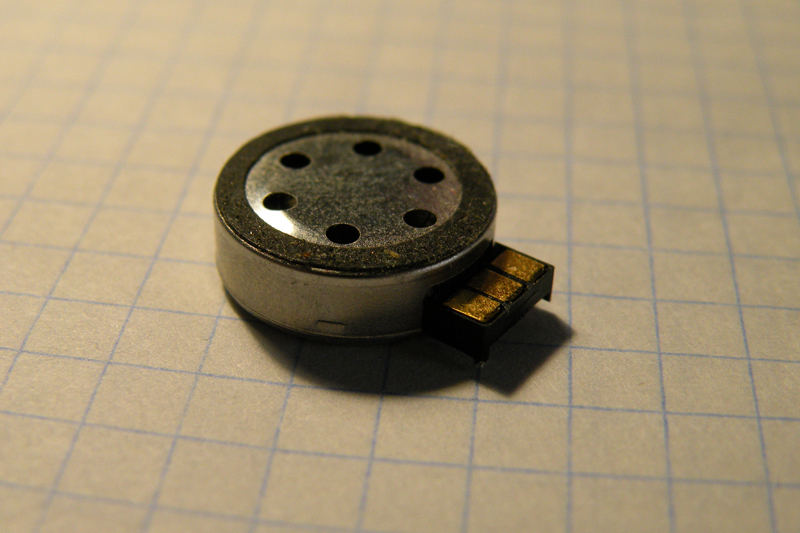

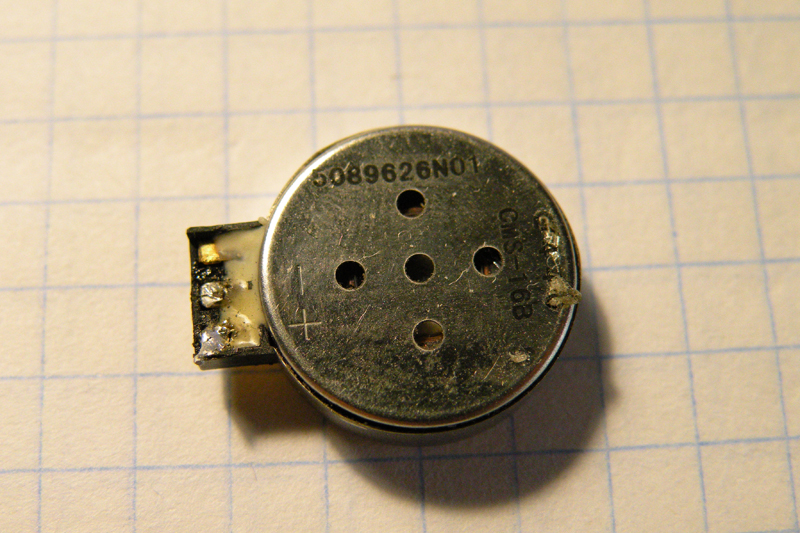

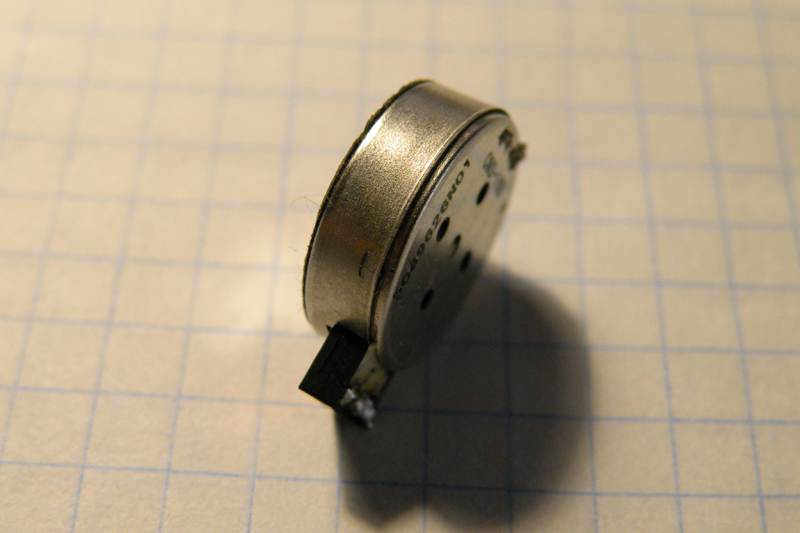

Разберем и "адаптируем" динамик от е398: подеваем ножом металлическую крышку и снимем ее, она нам уже не понадобится, так что можно ее кромсать как захочется. Дальше интересней - любыми способами надо перемкнуть 2 контакта на динамике, там распиновка "1 +, 2 -, 3 не исп" вот не используемый на минус и замыкаем. Лучше всего капнуть с обратной (не контактной) стороны немного припоя. Другие методы (жвачка плюс польга и т.п.) я не рассматриваю, так как на мой взгляд при использовании данных методов высока вероятность смещения "конструкции" и выхода из сторя звукового процессора ("усилителя") телефона. Будьте предельно осторожны и не замкните наше "сооружение" на плюс - сгорит чип усилителя, т.к. на выходе получим КЗ.
4.
Устанавливаем динамик от е398 в разьем для динамика в пластмассовой коробке. Придется приложить небольшое усилие, не повредите динамик так как он немнооооого больше размеров гнезда, следите за тем чтобы контакты встали строго по месту.
5.
Собираем телефонку, обращая внимание на бегунок макросъёмки чтоб не пришлось снова разбирать.
Дополнение: правим настройки звука.
Для создания вибрации нам понадобится прошивка с автораном, небольшой отрезок (не больше секунды) звукового WAV файла, там должны быть ТОЛЬКО низкие (20 - 45 Гц) частоты. Кидаем wav-файл на карту памяти и пишем в авторан:
if [ -f /mmc/mmca1/ваш_wav-файл.wav ]
then
cp /mmc/mmca1/ваш_wav-файл.wav /tmp/touch.wav
mount --bind /ram/tmp/touch.wav /usr/SYSqtapp/setup/soundfile/Touch_Scr_Click.wav
fi
Примечание:
(*) - полее подробную инструкцию про разборке телефона( либо сервисный мануал) вы можете скачать выше. рекомендую пользоваться именно ей. Для е6. Принцип тот же самый, меняется только процесс сборки/разборки.
Необходимо: Motorola a1200e(*), отвертка Т6, динамик от е398, небольшой канцелярский нож (лучше скальпель), маломощный паяльник (примерно 25 ватт, лучше с регулируемой мощностью), припой, канифоль, две плоские отвертки (лучше пластмассовые лопатки, продающиеся в радиомагазинах. Избежите царапин).
Решение:
1.
Снимаем заднюю крышку, вытаскиваем стылус, аккумулятор, флешку и симку, затем аккуратно откручиваем четыре болта-шестигранника отверткой Т6.
Берем в руки плоскую отвертку,затем находим в нижней части телефона два небольших прямоугольных отверстия и пихаем ее между ними, далее
аккуратно поддеваем (2 отверткой по периметру нижней части) заднюю панель и медленно снимаем заднюю панель.
2.
Внутри мы видим снизу - маленькую черную коробочку (динамик и антена) сверху камеру, справа от которой шлейф динамика на флипе.
Снимаем ченую коробочку, которая крепится двумя защелками.
Динамик в коробочке приклеен достаточно плохо. Аккуратно поддеваем его ножем и достаем.
3.
Разберем и "адаптируем" динамик от е398: подеваем ножом металлическую крышку и снимем ее, она нам уже не понадобится, так что можно ее кромсать как захочется. Дальше интересней - любыми способами надо перемкнуть 2 контакта на динамике, там распиновка "1 +, 2 -, 3 не исп" вот не используемый на минус и замыкаем. Лучше всего капнуть с обратной (не контактной) стороны немного припоя. Другие методы (жвачка плюс польга и т.п.) я не рассматриваю, так как на мой взгляд при использовании данных методов высока вероятность смещения "конструкции" и выхода из сторя звукового процессора ("усилителя") телефона. Будьте предельно осторожны и не замкните наше "сооружение" на плюс - сгорит чип усилителя, т.к. на выходе получим КЗ.
4.
Устанавливаем динамик от е398 в разьем для динамика в пластмассовой коробке. Придется приложить небольшое усилие, не повредите динамик так как он немнооооого больше размеров гнезда, следите за тем чтобы контакты встали строго по месту.
5.
Собираем телефонку, обращая внимание на бегунок макросъёмки чтоб не пришлось снова разбирать.
Дополнение: правим настройки звука.
Для создания вибрации нам понадобится прошивка с автораном, небольшой отрезок (не больше секунды) звукового WAV файла, там должны быть ТОЛЬКО низкие (20 - 45 Гц) частоты. Кидаем wav-файл на карту памяти и пишем в авторан:
Код
if [ -f /mmc/mmca1/ваш_wav-файл.wav ]
then
cp /mmc/mmca1/ваш_wav-файл.wav /tmp/touch.wav
mount --bind /ram/tmp/touch.wav /usr/SYSqtapp/setup/soundfile/Touch_Scr_Click.wav
fi
Примечание:
(*) - полее подробную инструкцию про разборке телефона( либо сервисный мануал) вы можете скачать выше. рекомендую пользоваться именно ей. Для е6. Принцип тот же самый, меняется только процесс сборки/разборки.
[close]

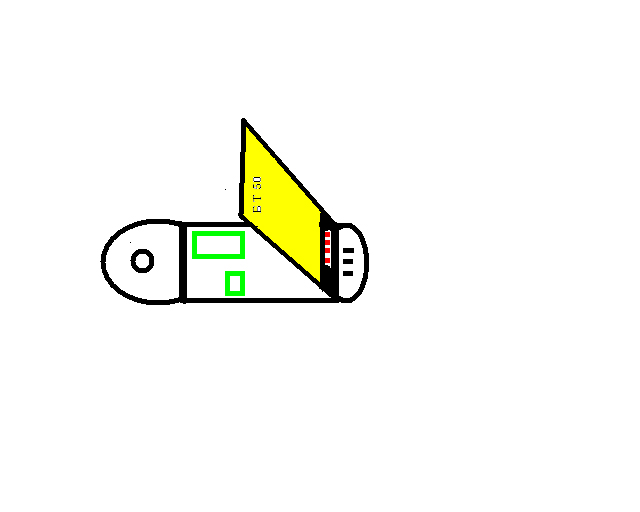

3. Восстановление аккумулятора Motorla bt 50. Замена "банки". Фотоинструкция.
Восстановление "вздувшейся" батареи. Подходит для тех, у кого нет возможности купить батарею для а1200.
Spoiler:
Задача: замена емкости аккумулятора motorola bt 50.
Необходимо: Аккумулятор Motorola bt 50, аккумулятор-донор (я использовал купленную в "Евросети" батарею Nokia bl-5c), маломощный паяльник (примерно 25 ватт, лучше с регулируемой мощностью), припой, канифоль.
Решение:
P.S. Контакты у банок замыкать между собой категорический зепрешено.
ВНИМАНИЕ! Перед пайкой проверяйте полярность банок. Замечены банки "нестандартной" полярности. Т.е. корпус "-", верхний контакт "+".
Необходимо: Аккумулятор Motorola bt 50, аккумулятор-донор (я использовал купленную в "Евросети" батарею Nokia bl-5c), маломощный паяльник (примерно 25 ватт, лучше с регулируемой мощностью), припой, канифоль.
Решение:
P.S. Контакты у банок замыкать между собой категорический зепрешено.
ВНИМАНИЕ! Перед пайкой проверяйте полярность банок. Замечены банки "нестандартной" полярности. Т.е. корпус "-", верхний контакт "+".
[close]
