Итак народ,много я всякой чепухи тут на форуме вычитал,и усилитель в моторе слабый и еще что то,тема громкости звука меня давно волновала,еще со времен V3X,прошивал телефон,вроде бы стало громче,но вместе с тем и хрипы с шумами добавились.потом бвл V6Maxx,который я так и не смог программно угромчить.Теперь купил V8 золотой и уже не заморачивался по поводу громкости,однако случилось одно неожиданное но!Дело в том что стандартные наушники в целом звучат приемлимо,но в ушах совершенно не хотят сидеть,не долго думая я решил заменить ту часть которая идет от схемы с динамиком(на проводе наушников) к самим ушам,припаял туда головы от филипса который ложится за ухо и плотно вставляется внутрь самого уха. Теперь самое интерсное,не собирая до проверки работоспособноти эту "коробочку" с микрофоном и схемой подключил изделие к телефону,включил музыку,наушники были в ушах а схема в руках,руки (может от волнения) были слегка влажные,и я услышл как вдруг в одном ухе резко поднялась громкость значительно выше номинала.Далее я не мог остановиться,взял провод и стал соединять на схеме различные элементы и таким методом выяснил,ДЛЯ ПОДНЯТИЯ ГРОМКОСТИ НА НАУШНИКАХ ОТ V8 ТРЕБУЕТСЯ ПРОСТО НАПРОСТО ЗАМКНУТЬ РЕЗИСТОРЫ R2 и R3 один снижает громкость на правом ухе другой на левом.Замкнуть их надо не между собой а просто сделать так чтобы сопротивление их было равным нулю. Проще всего не выпаивать их а просто сверху паяльником напаять олова,соединить начало резистора и его конец.Резисторы эти находятся рядом с самой кнопкой,переделка займет минуты три,как результат,громкие наушники,без скрежета,дребезжания и прочего.На батарейке по идее сказаться не должно поскольку эти резисторы расходновали мощность на нагрев.а теперь она вся будет уходить в уши. Так же отмечу что по моему мнению(уверен на 99%) что со всеми моделями моторола такая же петрушка,просто там схемы другие,но элементов не много,методом тыка найти 10 минутное дело! Жду коментов. Кстати "коробочка" у V8 открывается легко,ногтями,собирается простым защелкиванием,так что дерзайте,я уверен,теперь вы скажете моторола рулит! И главное,вы не трогаете прошивки телефона,нет риска сломать его! Спасибо что прочли.

[DK__]

И главное,вы не трогаете прошивки телефона,нет риска сломать его!

Скорей всего наоборот! Из-за кривых рук сломается железо (я вот например не обладаю искусством паяния ). А телефон путём ковыряния прошивки не убьёшь!

[wolfon4ik]

ПРисоединяюсь к вопросу
wolfon4ik, не мог бы схемку что натворил выложить посмотреть хочется)))

Выложил бы с удовольствием,но есть одно НО,во первых я на работе,и тут нет с собой узб кабеля,а во вторых схема мала и сфоткать её можно только нормальным фотиком с близкого расстояния,чтобы разглядеть всё,телефоном фоткал,всё плывет,ничерта не разглядеть,но что нибудь придумаю когда буду дома,где то был цифровик у меня,вкрайняк нарисую на листке схему,сфоткаю и размещу с описанием,что замкнуть и где,хотя там подписано R2 и R2 =)

[Abram]

Незнаю какие наушники на Z6 на моей V8 с квадратной кнопкой,верхушка кнопки просто выдергивается и всё той частью которая нажимается.

У нас не такая. Только что разобрал, вот фотка.

Добавлено позже (15.1.2008, 15:04):
Странно, надписей вроде как нет...

Добавлено позже (15.1.2008, 15:07):
Беру ножницы и буду пробовать все резисторы

[wolfon4ik]

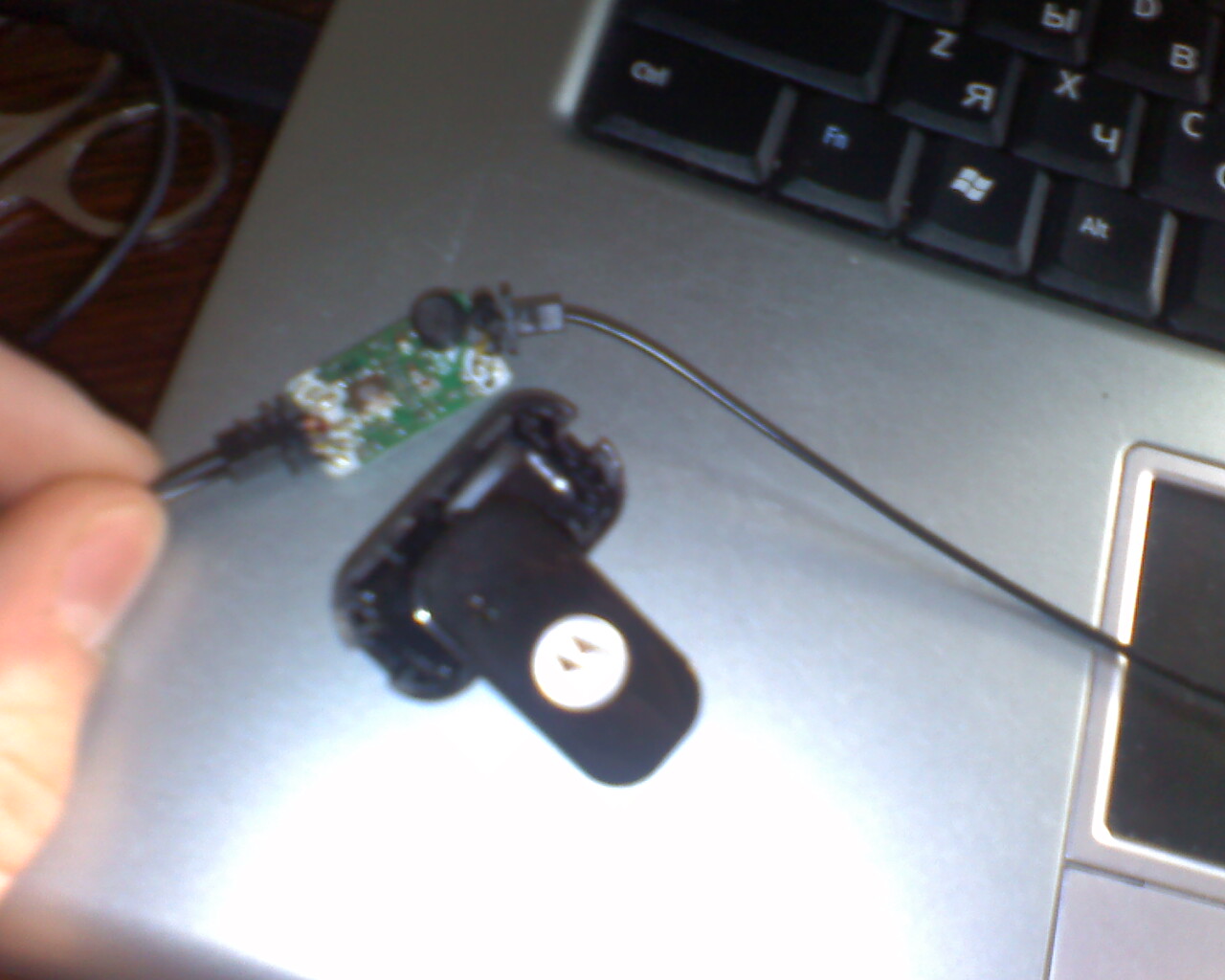

Разобрал, даже не сломал ничего . Матерюсь на зрение, ищу резисторы. Если всё ок - сделаю фотки.

Кстати у меня схема называется EWC-238-V6 а резисторы ищи так,расположение,провода от наушников от тебя,к телефону на тебя,так расположен квадрат,сверху в центре микрофон,снизу в центре кнопка,резисторы находятся возле кнопки,справа,один(мелкий такой черный около нижней ножки кнопки,затем идет рядом конденсатор,серый,затем еще один конденсатор выше и еще выше ад ним еще один черный резистор,он как раз у второй(верхней ножки кнопки))


R2
C7
{ кнопка}
C8
R3


Примерно так

Добавлено позже (15.1.2008, 13:13):
У тебя реально другая схема,но принып тот же!!!!Я проверил на своем В6 махх такая же тема ,тоже можно замкнуть резисторы и работает ощутимо громче!

Добавлено позже (15.1.2008, 13:17):

У нас не такая. Только что разобрал, вот фотка.

Добавлено позже (15.1.2008, 15:04):
Странно, надписей вроде как нет...

Добавлено позже (15.1.2008, 15:07):
Беру ножницы и буду пробовать все резисторы

Ноницами не знаю что получится,слишком мелкие детали,я на работе пробовал делать это разогнутой скрепкой

[wolfon4ik]

вот мои

Для упрощения поиска области на которой те самые резисторы сидят сделайте так(только не смейтесь,не шучу):слегка помочите палец,например об язык,затем подключите наушники к телефону и включите музыку на всю громкость,схема открытая в руках,касайтесь мокрым пальцем разных областей схемы,наткнетесь на область где торчат эти резисторы,и услышите что звук увеличится,лишним шумам не уливляйтесь,поскольку палец не такой маленький и касается разных частей схемы одновременно,сломать уши или сам телефон у вас не получится,а когда найдёте то что надо и замкнёте аккуратно(не пальцем ) то звук будет чистый и громкий!

Добавлено позже (15.1.2008, 13:32):

вот мои

Добавлено позже (15.1.2008, 16:28):
Ну вот одни уши спалил

пока еще никто не добился результатов не пугай народ,тема стоящая,буду дома сделаю нормальные фотки,а щас только словесно могу описывать!

Добавлено позже (15.1.2008, 13:33):
на всякий случай,кому надо стучитесь 448326876,помогу объясню

[Abram]

Вот всё думаю - что-то мне это напоминает . Когда-то была тема, как впаять резистор и конденсатор в наушники. Тамтогда увеличивался баси тембр, но немного уменьшался звук. Мы сейчас проделываем обратное

[Matorist]

Abram, на вторых такая же схема как у тебя)) паходу те китайские были)))

[wolfon4ik]

Вот всё думаю - что-то мне это напоминает . Когда-то была тема, как впаять резистор и конденсатор в наушники. Тамтогда увеличивался баси тембр, но немного уменьшался звук. Мы сейчас проделываем обратное

Ты ошибаешься,не басы,не частоты неменяются,я же говрил что когда заыкаешь пальцем то да,звук искажается,пищит,а если запаяешь ала просто изолированым проводом соеднинишь,звук останется без изменений,с басами,с тем же тембром,повысится только громкость!!!!!

Добавлено позже (15.1.2008, 14:04):

Abram, на вторых такая же схема как у тебя)) паходу те китайские были)))

Может у тебя их конечно склад,но у меня всего одни =)

[wolfon4ik]

Ну что - ж после долгих тыканий пальцами я все - таки нашол на Z6 на оригинальной гарнитуре... то место примерно... как и говорилось ранее звук действительно увеличивется так что если есть кто из смелых присоединяемся

В идеале выкладываем схемы всех моторовских ушей с модами и говорим что мы крутые

[Matorist]

пока тока на правое

[Allukard_MONSTR]

Matorist,

другое вроде здесь....




а вот на переходнике такая же система???

Сообщение отредактировал Allukard_MONSTR - 15.1.2008, 15:42

[jeejay]

Чёт я пробовал громкость становится больше но хрипы тоже невыносимы!!! из за чего бы это!

[nsk_qwerty]

jeejay, что-то лишнее похоже замкнул вместе с нужными резисторами

[Vinnoleg Z6]

Разобрал, нашел РЕЗИСТОР R2, рисковать не стал (и не зря) замкнул его сначала кусочком жилы оголенного провода. В наушнике стало кряхтеть, а потом пропал звук. Нашел надпись R3 на плате, но рядом с ней нет ничего Вообще. Только две крохотные сквозные дырочки. Короче рисковать не стал и собрал все как было. Жалко если угроблю... Вот так.

[iley]

Замыкая пальцем...действительно становится погромче, и вроде басы тоже нормальные...
А когда замкнул отверткой ,стало громко и всё захрипело... И вот думаю, ну не зря же они эти резисторы поставили. Вы уверены что ни чего не сгорит, не сразу так со временем.....

Сообщение отредактировал iley - 15.1.2008, 17:13

[Abram]

А звук специально ограничен, чтобы не вызывать нарушений слуха. У буржуев есть вроде закон по этому поводу.

Добавлено позже (15.1.2008, 19:34):

Matorist,

другое вроде здесь....

Вроде не оно, проверял уже. Методом тыка (пальцем) мне удалось найти резисторы для обоих наушников (то есть, область где они)

[Matorist]

wolfon4ik, вот что получается.... поставь звук на паузу и послушай какие шумы идут в гарнитуру.... (или от того что просто руками зажимаешь...) но присутствует неприятный звук... нижнюю нашол Allukard_MONSTR а вот аерхню я так найти и не могу(( вот такая петрушка

Добавлено позже (15.1.2008, 20:47):
Abram, обрисуй)) их, какие? как и на этой схеме?? если нет там постам выше висело пустое фото... отметь)) проверю

[Abram]

Abram, обрисуй)) их, какие? как и на этой схеме?? если нет там постам выше висело пустое фото... отметь)) проверю

Ты уже знаешь...
Allukard_MONSTR не то нашёл, по-моему. Кажется, все резюки где-то там, где ты показал... то есть, недалеко . Ах да! не забываем также искать с другой стороны платы

[nsk_qwerty]

iley, от отвертки зрипит из-за того, что она четко не зафиксирована на контактах и ездит по ним немного - вот от смещений отвертки и идут хрипы.

[Allukard_MONSTR]

ща ради интереса раскрыл переходник для стандартных ушей....и там такая же система.....

правое ухо нашел....и четко звук увеличивается при замыкании...

левое же вроде тоже нашел, но увеличивается с большим шипением, как и в станд.гарнитуре...

[Matorist]

Allukard_MONSTR, тот что ты контакт показывал, это для левого уха, а вот для правого там нужно искать точнее я нашол, но проводом никак(( не хочет

[nsk_qwerty]

Извратная идея: если пальцем вроде как находится (палец-то ложится сразу на несколько) - может там или несколько сразу нужно замкнуть или какие-то между собой.

[Allukard_MONSTR]

Извратная идея: если пальцем вроде как находится (палец-то ложится сразу на несколько) - может там или несколько сразу нужно замкнуть или какие-то между собой.

да пробывал...я пинцетом искал...между собой неполучается, только отдельные элементы...

[nsk_qwerty]

Allukard_MONSTR, а если в двух или в трех сразу замкнуть?

[Allukard_MONSTR]

nsk_qwerty,

тишина....замыкает...

[ilkose]

Блин как бы эту коробочку аккуратно открыть? А никто не пробывал по сопротивлению искать, ну в смысле измерить скока ом на том резюке который нашли и искать второй (по идее сопротивления должны быть одинаковые на обоих каналах). И сколько подаётся напруги на эти резисторы?

[Matorist]

Вот залил смотрите.... осталось совсем не много, еще половина

Добавлено позже (15.1.2008, 22:32):
ilkose, если было бы чем измерить давно бы уже измерили

[ilkose]

У меня мультиметр под рукой, я открыть не могу , уже пластмассу с обоих сторон помял. Эта крышечка там что приклеена? Сколько защёлок 1 -2 с каждой стороны?

[Matorist]

ilkose, она на клею, я ножом поддевал))


Добавлено позже (15.1.2008, 22:37):
всего 4 защелки по углам этой кробочки

[ilkose]

Ну в общем если верить мультиметру сопротивление известного резистора 820-825 килоом , я думал отсилы ом 200 -300. Значит явно не в цепи наушников стоит, а, скорее задаёт определённый уровень на микросхеме, по которому та уже выставляет коэффициент усиления. Если это так то закорачивание может плохо отразиться в обозримом будущем (если не немедленно ) на времени жизни микрухи. Хотя надо скачивать даташит на микросхему с которой соединяется резистор и смотреть может это норм рабочий режим для неё.
Завтра займусь, к вечеру, если до этого никто не накопает большего

Сообщение отредактировал ilkose - 15.1.2008, 19:59

[Matorist]

ilkose, ну тогда нужно спросить сколько модифицированной гарнитурой пользуется товарищ wolfon4ik и тогда узнаем всю правду

[ilkose]

Помехи из-за непостоянства сопротивления слюнявого пальца. Закорачивать надо чем то коротким, а самому не касаться, чтобы фоновых помех не было.

[wolfon4ik]

ilkose, ну тогда нужно спросить сколько модифицированной гарнитурой пользуется товарищ wolfon4ik и тогда узнаем всю правду

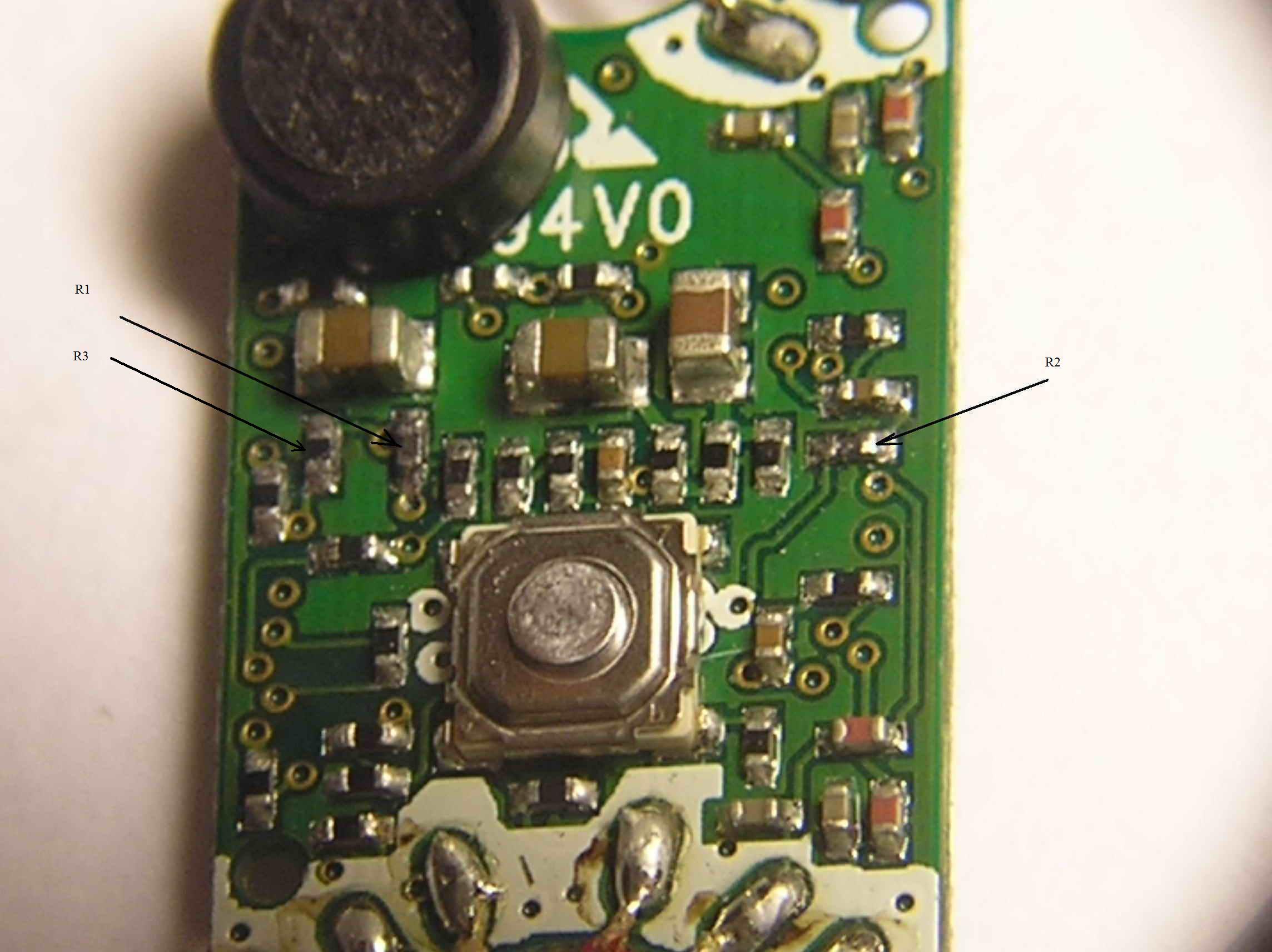

Как и обещал вот фотка,сделана под увелечительным стеклом,может разглядите,у меня ничего не скрипит не шипит,думаю схем реально разные, смотрите

Добавлено позже (15.1.2008, 20:37):

Как и обещал вот фотка,сделана под увелечительным стеклом,может разглядите,у меня ничего не скрипит не шипит,думаю схем реально разные, смотрите

Да,реально хрен чего разглядишь на фотке,но там боле мене понятно что Где R2 и R3 непонятные образования,это просто неровно легло олово,я им просто залил сверху оба резистора чтобы их не выпаивать,по вашим гарнитурам я тоже буду искать ответ,жаль что V6 телефон только у брата а он приходит домой поздно,но у него гарнитура как у вас,вытянутая.

[wolfon4ik]

Итак,моё сегодняшнее соображение по поводу прочих от V8 гарнитур,там схема реально другая,дело в том что у меня при замыкании звук возрастает примерно в 2.5 раза а на ваших взлетает раза в 4 если я не ошибаюсь,но у меня играет чисто а у вас шумов много,идея в следующем,как мне видится оптимальным для вас было бы попробовать не замыкать резисторы а пробовать их шунтировать чтобы уменьшить сопротивление,звук будет потише чем при замыкании но громче чем у нетронутой гарнитуры,но шумы точно пропадут пропадут. будет в руках гарнитура как у вас я с ней разберусь,чтоб всё по взрослому было!

Добавлено позже (16.1.2008, 9:15):

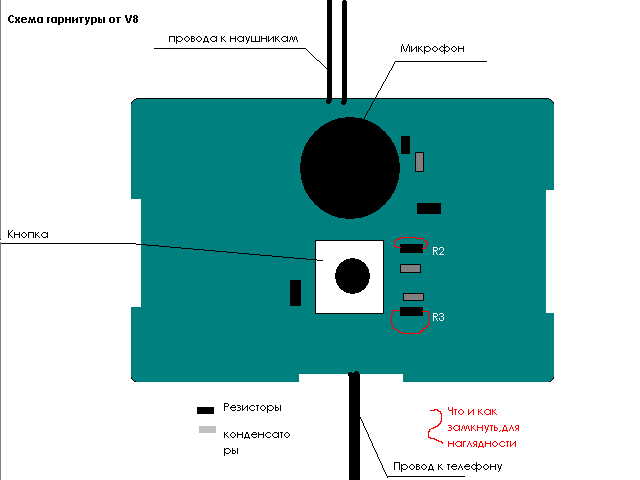

вот схематическое изображение для V8

[Rusher]

Прикольная идея с повышением громкости. Я давно выкупил, что звук в гарнитуре занижается на плате с микрофоном и кнопкой, что чувствительность динамиков тут не при чём. Будем искать резистор для правого канала. С левым, как вижу, разобрались.

[ilkose]

Ну вот кажется я разобрался со вторым ухом и как сделать все манипуляции максимально быстро и безболезненно. Мини FAQ.
Для работы нам понадобиться--- паяльник, припой, пинцет, маленькие тисочки, всё это дело заземляем (чтобы не пожечь статикой), а так же достаем увеличительное стекло и идём в магазин, прикупаем несколько резисторов для перепайки………..что, напряглись, расслабьтесь .
Мы воспользуемся так называемым «карандашным» модом. И для его осуществления нам понадобиться…...правильно, карандаш. Я рекомендую взять не мягкий, но и не твёрдый карандаш, средней мягкости НВ.
1. Сначала нужно открыть коробочку на гарнитуре. Я это делал начиная поддевать со стороны провода стараясь приподнять один из углов крышки. Сама крышка, ко всему, ещё и приклеена, но после того как сможем освободить хотя бы один пластмассовый штырёк (всего крышка держится на четырёх штырьках расположенных по углам) можно будет в образовавшуюся шель просунуть нож и как бы надрезая клей приподнять оставшуюся часть.
2. Далее надеваем наушники и начинаем заштриховывать карандашом пространство на резисторах, между его контактами (сами контакты тоже захватываем, нам надо создать путь для тока), сначала на резисторе для одного уха потом для другого. Чтобы поднять громкость на левом ухе гарнитуры закрашиваем резистор R2. Чтобы поднять громкость на правом ухе закрашиваем резистор R1 и R3, один можно несильно закрасить, а следующий уже аккуратно, ориентируясь на слух.

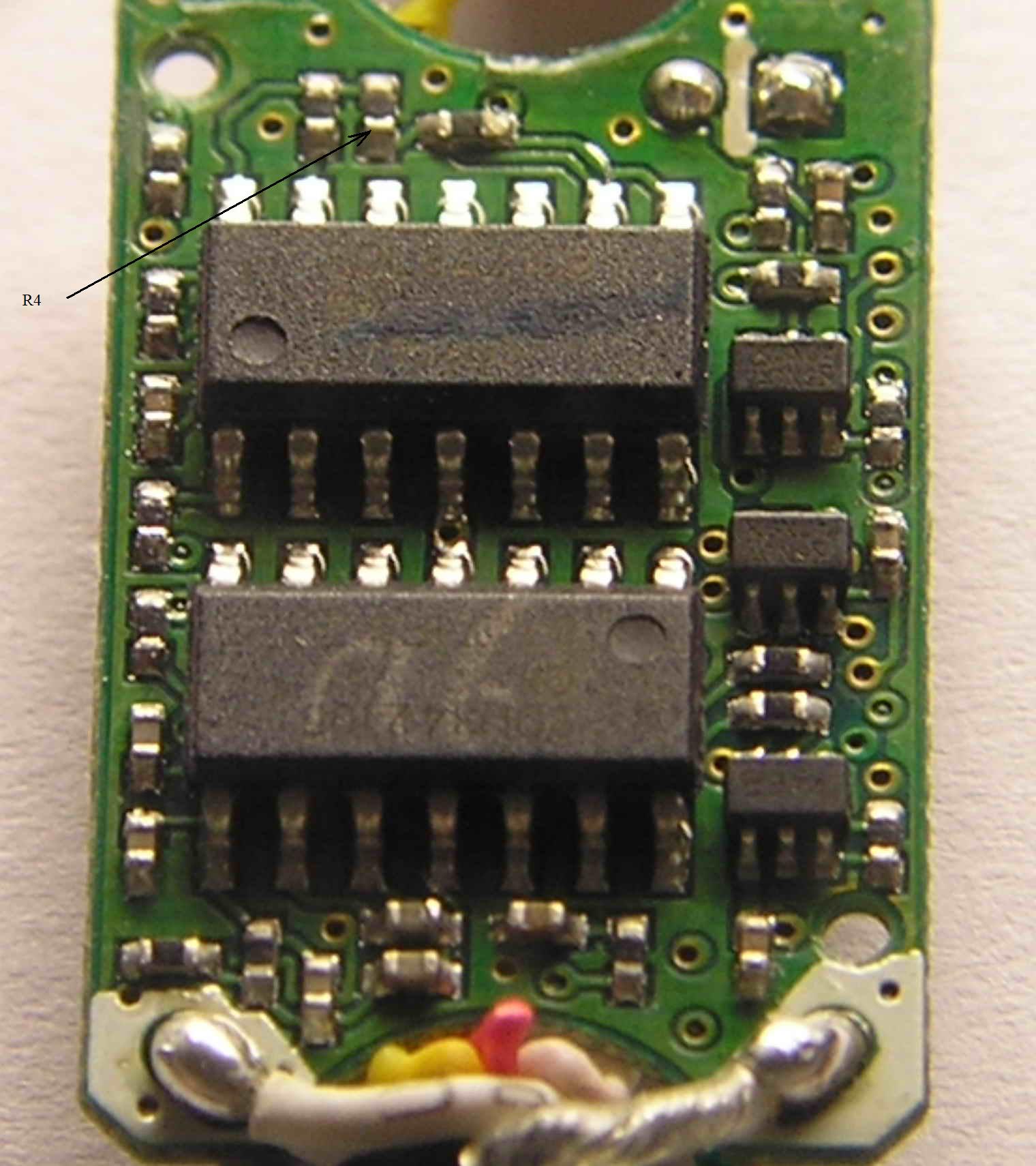

Поднять громкость в правом ухе можно так-же другим резистором найденным пользователем Rusher, для этого на задней стороне платы заштриховываем резистор R4. R1 и R3 при этом закрашивать не надо.
Нужно постараться не переборщить, чем больше заштриховываем, тем громче звук. В любом случае если переборщили и звук стал слишком громким эту дорожку за 2 секунды можно стереть ластиком, и снова добиваться нормального звука и одинаковой, насколько это возможно определить на слух, громкости в обоих ушах (у меня с 3й попытки получилось нормально настроить).
Если не уверены хорошо настроили или нет, то после поднятия громкости поставьте музыку на паузу. Если отчётливых, громких шумов нет (в полной тишине и без увеличения громкости можно шум услышать) то всё нормально, можно собирать в обратной последовательности. Плата с электроникой стоит 2х штырьках из пластмассы.
Ниже 4 фото (2 с большим и 2 низким разрешением для лицевой и задней стороны платы) где я отметил резисторы с которыми у меня всё получилось. Сейчас где то на 3-4 уровне громкость как раньше на 7 было. Пробуйте Исправил фото.

Лицевая сторона платы
Big
Low

Задняя сторона платы
Big
Low

Сообщение отредактировал ilkose - 17.1.2008, 18:26

[sir Juffin Hally]

ilkose, блеск! Спасибо!

Только кто бы мне объяснил, каким инструментом открывать коробочку и с какой стороны начинать. Хотелось бы повредить её как можно меньше. Уже и ножём лез, и отвёрткой, потом кончик ножа заточил - не пролезает...

[Mebius3912]

полностью закрашенный правый резистор - > правое ухо играет раза в два тише чем левое
левое закрашено наполовину, помех нет, в два раза громче чем правое
гарнитура стандартная

Сообщение отредактировал Mebius3912 - 16.1.2008, 17:19

[ilkose]

Тот который на моей фотке справа раньше нашли, он 100%. А тот который слева.... я понял , я же в зеркало смотрел когда заштриховывал, положил новые фотки, по моему сейчас точно те. Если нет завтра проверю снова, какие я закрашивал, а то я коробочку уже заклеил.
