подключение экрана E398 на прямую от батареи, без узла управления питания!, Тема требует - логического рассуждения, и навыков ремонта электронной Поделиться Опции

[DubazzzER Юрий]

Уважаемые Фанаты! В связи с глобальой проблемой подсветки экрана(УТОПЛЕНИКОВ) была создана эта тема!
прошу модераторов отозватся и закрепить тему для рассмотрения всеми фанатами "Мотофорума".
Тема требует - логического рассуждения, и навыков ремонта электронной аппаратуры. Просьба шутников не отзыватся в теме, так как вопрос серьезный и требует принятий серьезных решений!

ТЕМА:
"подключение экрана E398 на прямую от батареи, без узла управления питания!"

вопрос №1
На какой из ног, шлейфа идущего от экрана к материнской платы вход питания (+ и -), для телефона E1\E398?

вопрос №2
какое напряжение и ток толжен поступать на экран для включения подсветки?

вопрос №3
возможно ли осветить экран, с помощью светодиодов?

вопрос№4
Какие телефоны имеют, похожий блок управления на процессоре U960?

C Уважением! Заранее спасибо.

[HOLMS]

На какой из ног, шлейфа идущего от экрана к материнской платы вход питания (+ и -), для телефона E1\E398?

См. схему...

какое напряжение и ток толжен поступать на экран для включения подсветки?

Вообще во всех телефонах с целью экономии э/энергии светодиоды подключают последовательно и запитывают от преобразователя напряжения, который повышает напряжение и генерирует его с определеной частотой не ниже 75Гц.
Если подключать напрямую, то необходимо все СД соединить параллельно.
При этом батареи надолго не хватит.

возможно ли осветить экран, с помощью светодиодов?

Конечно, а с помощью чего же?

Какие телефоны имеют, похожий блок управления на процессоре U960?

Все.

[Alex133]

HOLMS,
Разве подсветка экрана светодиодная? Я экран не разбирал, но имхо, такое невозможно технически.
Преобразователь повышает напряжение для питания электролюминесцентной панели, а уж диоды запитываются от этого для удобства. Экономия тут получается за счет того, что число стабилизирующих ток через диоды элементов уменьшается до одного.

[r.o.m.a.N]

Подсветка экрана светодиодная, причем диоды расположены только с одной стороны, снизу, и их примерно 6 штук, и свет распространяется по всей площади экрана благодаря спец подложке

[Igor 06]

у тебя подсветка на клаве есть а на дисплее нет то дроссель тут не причем... проблема будет в маленьком шлейфе в дисплее который идет на подсветку.... встречались такие утопленники довольно часто и в 80% удовалось востановить + контакт подсветки который обгарает без замены дисплея....
проверить U960 проще пареной репы на входе и на выходе должно быть напряжение акб....
на форуме был более или мение подробный мануал по этой проблеме где расказывалась где и что проверить. но ктото его удалил . на новый нет времени да и писать я не умею ....

[VornaV]

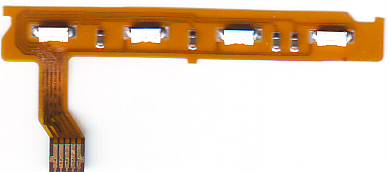

вот фото диодов из экрана е 398

[DubazzzER Юрий]

у тебя подсветка на клаве есть а на дисплее нет то дроссель тут не причем... проблема будет в маленьком шлейфе в дисплее который идет на подсветку.... встречались такие утопленники довольно часто и в 80% удовалось востановить + контакт подсветки который обгарает без замены дисплея....
проверить U960 проще пареной репы на входе и на выходе должно быть напряжение акб....
на форуме был более или мение подробный мануал по этой проблеме где расказывалась где и что проверить. но ктото его удалил . на новый нет времени да и писать я не умею ....

хочу уточнить что подсветки нет ваще не на клаве не на дисплее!

[DubazzzER Юрий]

Спецы тема не закрыта, помогите!!!!

[r.o.m.a.N]

Если спирт не помог значит железо, -> СЦ

[DubazzzER Юрий]

В сервисном центре отказываются ремонтировать, мативируют тем что телефон дохнит! при пропайки м/б

[r.o.m.a.N]

Значит иди в другое сц, где сидят нормальные спецы

Сообщение отредактировал r.o.m.a.N - 18.2.2008, 7:58
