Накрылись мои наушники к Е398.
Кто нить знает какие контакты за что отвечают(на штекере).
Вот рисунок как я думаю должно быть:


И вот еще сразу вопрос по кнопке на гарнитуре.
Что к какому контакту надо припаять чтоб при ее нажатии поднималась трубка и(или) переключалась песня?



Зарание спасибо.

[Midnight)sky]

На первом рисунке зелёное и красное местами поменяй, во всех штекерах (мини джек, микро джек) ближе к проводу идёт земля.
А насчёт гарнитуры - не помню. Кажется, подаётся одиночный импульс на какой-то канал.

[MYermakov]

Поиск рулит:
Распайка разьёма гарнитуры E398
А нарисовал ты неправильно.
Кнопка должна быть припаяна так, чтобы при нажатии размыкать цепь микрофона

Сообщение отредактировал MYermakov - 13.5.2008, 9:50

[Maden]

пока что спасибо...буду разбератся...
я тут пирумал немного переделать свои наушники.... Думаю в корпус кнопки гарнитуры вместо того чтоб припаивать провода к наушникам впаять гнездо 3,5, чтоб просто вставлять обычьные наушники. Такой себе переходник, но с микрофоном и кнопкой.

[MYermakov]

Я себе сделал такой, очень удобно. Можно любые уши весьма хорошоего качества подключить. Еще советую припаять между обоими каналами и землей 2 сопротивления по 470 Ом, тогда гарнитура будет определяться даже при пустом гнезде (без наушников), тогда в нее можно вставлять шнур от любого усилителя. Кнопку микрофона придется поискать, она нестандартная, с размыкающими контактами.

[Maden]

Кнопка у мя имеется, со старой гарнитуры...
MYermakov, а какой корпус на гарнитуру ты ставил? А то я че не могу ниче придумать, а в стандартный гнездо никак не влепить.

[MARKyxa]

Maden,
посмотри чтолибо, или просто хорошо обмотай изолентой, на край есть термо трубки, которые твердеют при нагревании

[MYermakov]

MARKyxa,
Кстати тоже способ
Но я нашел дешевый переходник от какого-то самсунга(китайская левизна за 150р). Там мне понравился разъем(такой же как и в е398) и коробочка с микрофоном и кнопочкой обширная. Туда я при помощи надфиля и эпоксидки все прекрасно уместил. Проводки от разъема безусловно пришлось перепаять(даже удивляюсь как разные фирмы столько разных распаек и сочетаний на один разъем придумали! у меня КМК асус Р525, там такой же разъем и еще совсем другая схема подключения).

[Unerso]

Тут и тут это уже обсуждалось!

[MYermakov]

Вот правильная картинка:
https://uploads.motofan.ru/post-63854-1137009531_thumb.jpg

[Maden]

Почти готово...
Позже выложу фотки, как сделал и опишу из чего...

[MucTuk]

че тут отписываться?
кстати Midnight_sky

во всех штекерах (мини джек, микро джек) ближе к проводу идёт земля.

у мя есть разъем от панасоника ( 2.5 правдо на один канал, но мне это не мешает )
так вот. там земля ( и в стандартных моторских ушах ) была ближе к разъему и вешается на сам разъем (просто на металл)
а вот на самом кончике (желтое на 1-ом рисунке) - микрофон...
между ними каналы.
а вообще советую всем : сделать переходник с 2,5 -> 3,5.
для этого нужен просто разъем 3,5 ( он оч дешевый ). не будет больше проблем с поиском джеков2.5, которые выпускаются для нокий только и у нас с ними работает одно ухо

[Maden]

Все вроди сделал правильно но кнопка не работает...она в принципе со старой гарнитуры и никогда не работала. Она правда не размыкает контакт а наоборот...если смотреть на рисунок кнопки из первого поста то 1-3 и 2-4 замнутые в любом положении кнопки, замыкает при нажатии 1 и 2 контакт. Не знаю, ет че не такая кнопка какая нужна? Она же из стандартной гарнитуры...

А так все работает, на все (разработку корпуса, изготовление и пайку) ушло гдет 3 часа.
В архиве прикрепляю фотки материалов из которых все делал.
Уге можна скачать тут размер гдет 750кб...
Дальше фотки того что у мя получилось.

Так теперь выглядит мой 2,5 штекер (вместо того чтоб обмотывать изолентой просто вставил его в металический "хомут" от старых наушников):


Корпус спаял паяльником из 6 кусочков пластмассы толщиной гдет 1-1,5мм, ваще размер корпуса 2*1*3,2см. Кпопку всавил на боковую стенку, микрофон на противоположную. Провод дал простой хилинький из старых наушников.
Вот схема спайки:

Вроди все...
Жду коминтариев насчет кнопки.

Добавлено позже (13.5.2008, 23:28):
Ну корпус после спайки коробки само собой надобно зачистить (зашлифовать нождачькой)

Добавлено позже (13.5.2008, 23:37):
кстати видел вечером в магазине переходкис 3,5-2,5, стоит гдет приблизительно 1 евро... но там тока три контакта.

Сообщение отредактировал Maden - 13.5.2008, 23:19

[Midnight)sky]

Я сделал проще. Т.к. мне микрофон не нужен - я выпаял разъём 2.5 с телефона и впаял 3.5. Повозился тоже около 3 часов, но бОльшую часть времени пришлось убить на то, чтоб придумать как большой 3.5 разъём всунуть то место под 2.5.

[MucTuk]

1) красивый вход получился... я со своим все еще мучаюсь...
2) коробочка не оч при рассмотрении более пристальным, по это лучше чем просто контакты
3) наушники какие то стремныe >.<

4) архив вообще ненужный... не увидел ни распайки как обещалось, ни изготовления бокса...
там просто фоты деталей и твоих ушей.

5) я нашел переходник с 2.5->3.5 тока в альттелекоме... там он стоит почти 500р... я забил и сделал себе сам уши 2.5... потом переходник с затратами тока на время

[MYermakov]

Насчет кнопки. Я в своем первом посте в этой ветке (#3) специально подчеркнул, что кнопка должна работать на размыкание и это в форуме уже обсуждалось. Это не соответствует большинтву схем гарнитур, где кнопку с нормально разомкнутым контактом всандаливают параллельно микрофону. При этом автоматика срабатывает на кор. замыкание микрофона. В нашей же гарнитуре использована кнопка с нормально замкнутым контактом и впаяна последовательно с микрофоном. Схема нажатия кнопки срабатывает на размыкание цепи микрофона (как не знаю, скорее всего на разрыв емкости в цепи, т.к. электретник проявляет себя как кондер большой емкости с током утечки). Сам не верил, пока тестером не прозвонил на ориг., китайской и своей гарнитурах.

[Maden]

Midnight_sky, так и тело недолго ножно угробить...уже были случаи...и как у тя ет получилось? Фотку скинь. Интересно...Наверное в корпусе место освобождал...

MucTuk, наушники двухсторонние, типа хош как обычьные уши слушаеш, хош как затычьки, в обоих случаях звук офффигительный.
Распайки в фотках нет потому что не тратил времени еще на фоткание процеса. Темболее процеса изготовления бокса, там надо оч скоро ато пластмасса застывает, и потом надо греть...Если надо могу просто нарисовать, типа подробного чертежа.
Коробочка немного криво вышла, зато все зашищенное, надо еще мелкой нождачькой пару раз затереть, и думаю покрасить балончиком, черным или серебренным.
Нащет переходника я тож забил...


Добавлено позже (14.5.2008, 6:40):
MYermakov, ет я уже читал... Как насчет моего случая? Ведь моя кнопка тож из оригинальной гарнитуры... че тада она не пашет? Липа наверное...она была в комплекте с телом...


Добавлено позже (14.5.2008, 6:43):
А архив я выложил для тех кто не знает как выглядит мини джек, микрофон и кнопка, т.е. делают все с нуля, а не так как я со старой гарнитуры.

[MucTuk]

Нащет переходника я тож забил...

твоё личное дело.. переходник ОЧ удобен. ща снова аозился с ним.

мини джек,

как обычный тока поменьше

наушники двухсторонние, типа хош как обычьные уши слушаеш, хош как затычьки, в обоих случаях звук офффигительный

ну тогда ясно

ваще я прикольную тему недавно замутил... я взял штекер от зарядки ( у меня их 3 но ни одной не пользуюсь, т.к. проблемы с этим ) и сделал коробочку для переходника из штекера :-D
поулучилось кстати супер!мне оч нравится (еще бы )
вообще паяние наушников - по-моему проблема всех моторщиков 398...

оч жалко что их больше не выпускают =(

[MYermakov]

MucTuk,
оч жалко что их больше не выпускают =(
Я 2 недели назад покупал, есть и китайские(250р) и фирменные(около 800)

[kult]

MYermakov, он про мотор а не гарнитуру
Midnight_sky, не мог б фотки выложить, а то собирался сделать, потом передумал, изза того что не нашел штекер нормальный, который бы влез

[Maden]

Оригинальных гарнитур на 398 давненько я не встречал...а вот китайских, липовых стерео гарнитур как говна. Правда в них даже провода херовые как и уши, как и микрофон. С них разве что штекер можно взять.

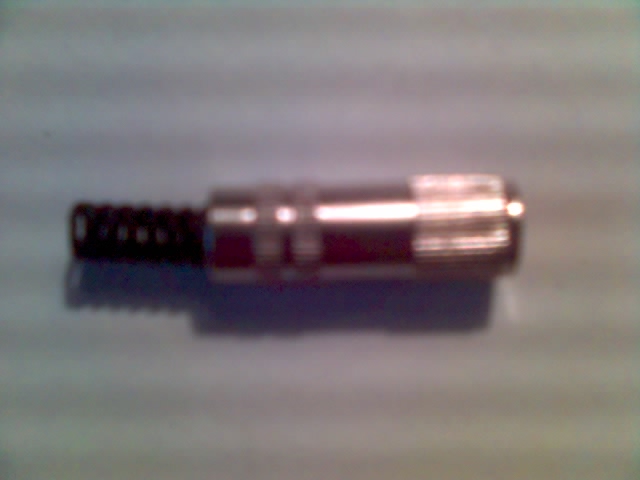

Еще сегодня купил такой мини джек 3,5, его просто на провод ставиш и все. Прикрепляю фотку.

Сообщение отредактировал Maden - 14.5.2008, 11:16

[kult]

незнаю, везде вижу гарнитуры настоящие

[Maden]

в таком даж паять минимум надо, и изоленты не недо мотать. Просто пайнул 3 контакта закрутил муфту и юзаешь. И дешево...всего 10руб(рус)

Добавлено позже (14.5.2008, 11:22):
MucTuk, я не спорю что он удобен, но без микрофона...а мне важно чтоб микрофон был.

[Midnight)sky]

Я б выложил фотки, но! Вы не читали тем ранее, я отписывался. Я принёс на диагностику тел в СЦ, потом чувак сказал, что под температурой фена мой разъём расплавился и он впаял стандартный! Я ему, конечно, очень благодарен. Потому что я не могу слушать музыку теперь! Но технология такая. Я взял старый разъём с плеера, выпаял, выпаял с телефона. Начал его пилить напильником, как можно больше. Спилил. 2 контакта встали как надо, третий надо было удлинять проводком. Немножко подогнул контакты антенны (которая с динамиками) и радовался, всё отлично вышло, с 1 раза!
Если кому интересно - я в ближайшие дни пойду за новым разъёмом, буду его вставлять тел, и, если подсоберётся желающих - напишу мануал как это всё делать. Если желающих не будет - и мануала не будет, т.к. у меня запара с учёбой.

[r.o.m.a.N]

напишу мануал как это всё делать. Если желающих не будет - и мануала не будет, т.к. у меня запара с учёбой.

Уже давно все написано

[Midnight)sky]

Я его читал - мне не понравился. Ну как хотите Кому не жалко бокс с динамиками - пожалуйста!

Добавлено позже (14.5.2008, 20:16):
А не понравился потому, что текста много, бОльшая часть не по сути, слишком долго и нудно, да и телефон в рез-те себя чувствует неважно.
Можно написать мануал в 25 строчек, выложить 3 фотки и всем будет понятно. А можно гору текста нагородить, выложить кучу фоток, сделать разноцветным текст и будет человеку респект. Я такое не люблю.
Как хотите.

[MucTuk]

kult, оригинальные ( белые ) моторские уши с хорошим звуком не выпускаются ( и оч давно )
действительно, китайцы работают "как надо" но как было сказано с них разве что разъемы брать.

действительно мануал есть на сайте - тока это рисковано и для любителей... мне оч нравится переходник который я сделал. причем все великолепно подошло ( пришлось подтесать внутринности в боксе ) и сидит как родной разъем =) + звук nice.

[Maden]

надо попробовать самму сделать кнопку для гарнитуры...нормальнозамкнутая чтоб размыкала...надо подумать, мож потом схемку и фотку выложу, если конечно выйдет.

[Maden]

Вчера заходил на радиорынок, покупал резистор для кабеля, и прикиньте нашол микроджек штекер!!! Но главное что на ЧЕТЫРЕ контакта! Стоит всего какихто 60 центов!. Мой штер уже убитый, и я уже думал покупать китайскую гарнитуру ради штекера...
