Подключаемся к debug-портам на минге, делаем ответную часть штатного разъёма Поделиться Опции

[0xaaa]

Debug порт на A1200

| # ####################
| # ####################
| # | | | | | | | | #
| #######################
| | | | | | | | |
| 16 15 14 13 12 11 10 9
| <-Side of PCB, Top port (край платы, верхний разъём)

VSUPPLY 16
ST_RXD 15
ST_TDX 14
GND 12

Сигналы порта ST_UART - ST_TDX и ST_RDX разведены на GPIO 47 и 46 соответственно, сконфигурированы как последовательный порт в sumantra.c ядра и hw_init.c загрузчика.

Со стороны телефона порты доступны как:
ttyS0 - FF_UART
ttyS1 - BT_UART
ttyS2 - ST_UART

!!!! ГОВОРЮ СРАЗУ что A1200e (русский минг) этой возможности НЕ ИМЕЕТ по причине отсутствия на плате указаных разъёмов!

Опубликовано здесь ezx debug port
Подробнее - смотрите электрическую принципиальную схему телефона!
(там обозначены разъёмы и указаны полные распиновки)

Брал здесь
Сигналы порта имеют ТТЛ уровни и для преобразования их в стандартный rs-232 (или rs-485) нужна соответствующая микросхема, типа max3232, sp232c или max485,adm485.

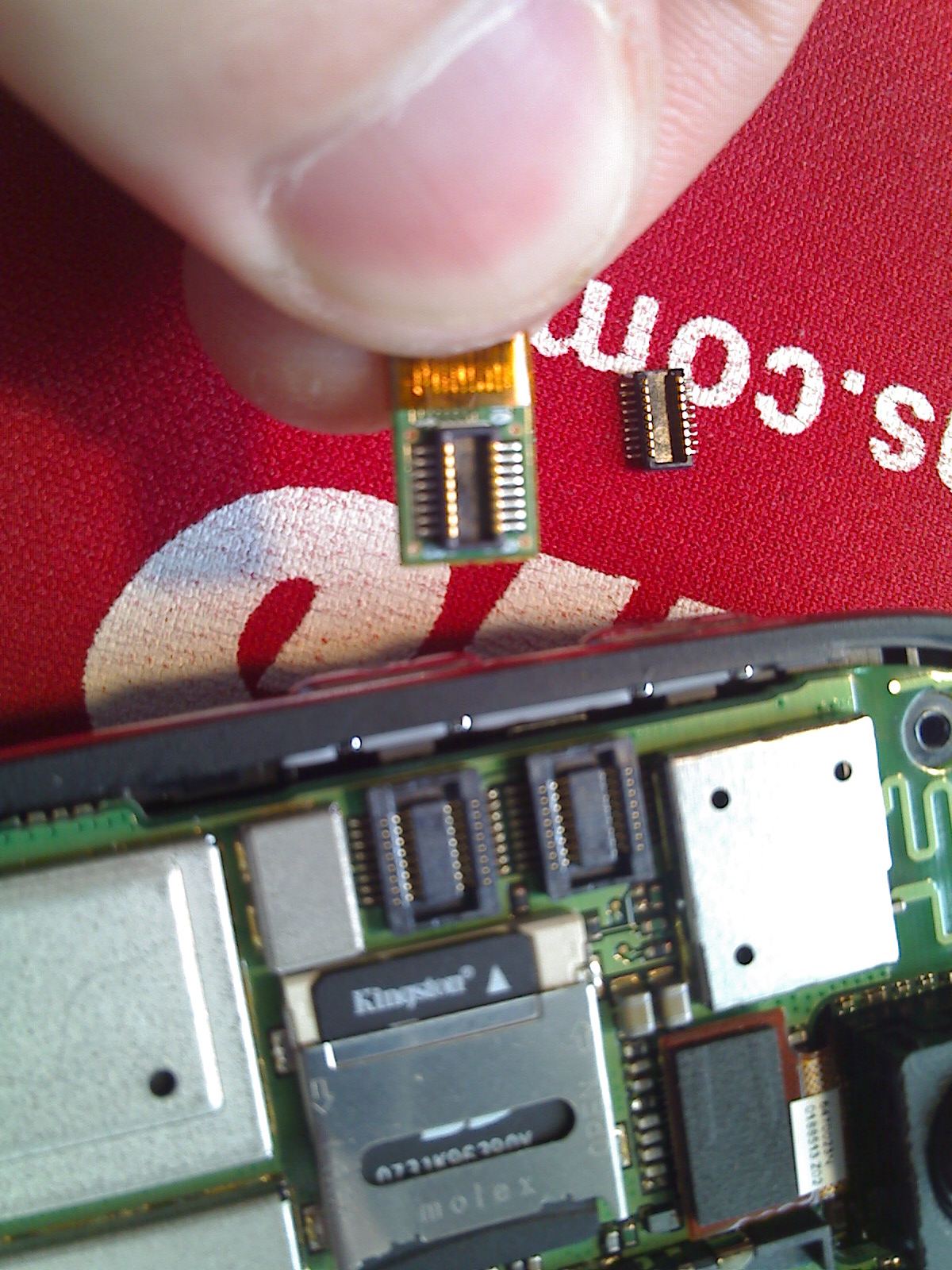

Разъём годится со шлейфа от нокии N90 (как раз имелся старый перетертый), который в блоке камеры соединяется с платой где кнопка включения (а не самой камерой). Возможно не отпаивать его от шлейфа (обязательно оторвать токо те ноги которые образуют нежелательные соединения для минга!!!), но мне конструкция показалась неудобной:

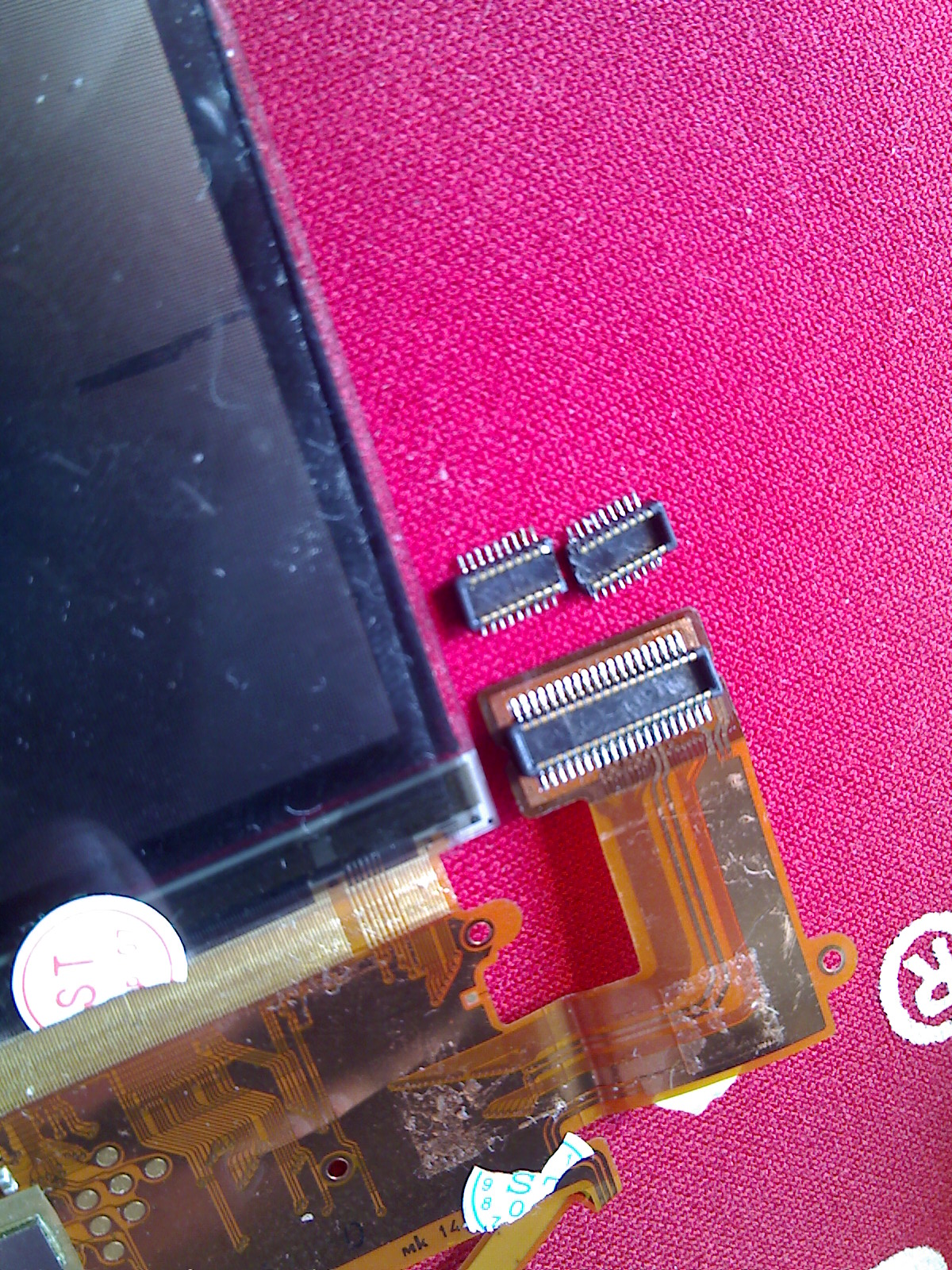

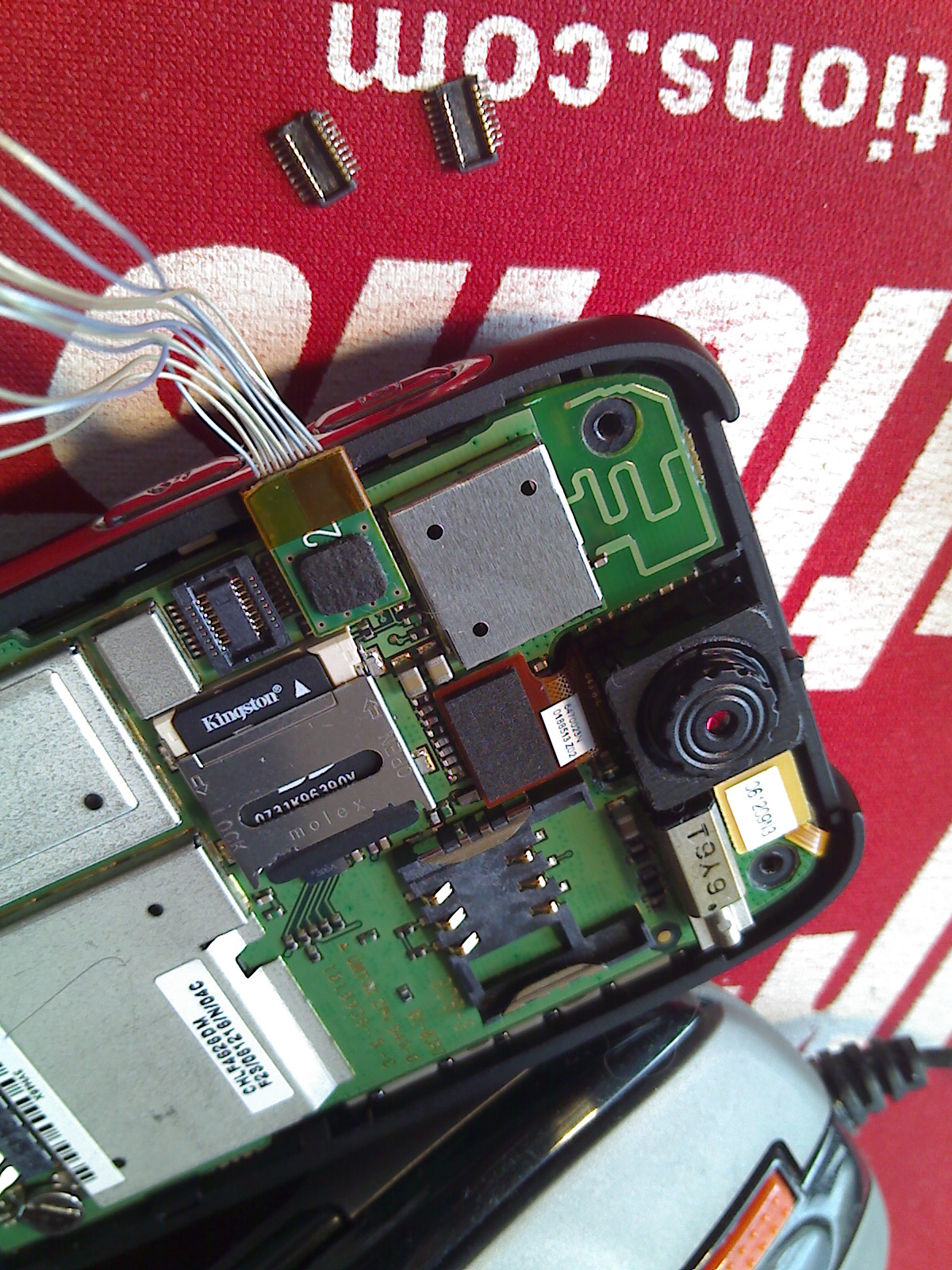

Сразу два таких сделал из большого разъёма, разрезав его напополам. Большой разъём был взят со шлейфа дисплея сименса sx1:
