Внешний аккумулятор для Motorola Z6 Поделиться Опции

[Kolyan_ufalug_]

Собрал я недавно внешний аккумулятор. Для этого использовал 4 аккумулятора АА (1.2В каждый, суммарно 4.8В при последовательном соединении. Ёмкость каждого - 2700мАч), держатель для пальчиковых батареек на 4 шт. и диод Шоттки (у него мизерное падения напряжения в отличие от обычных), чтобы аккумуляторы не заряжались от родного телефонного при достижении некоторого малого заряда, и гнездо USB. Распайку USB для подключения питания я нашёл.

Всё собрал, подключил - телефон реагирует, но не пишет, что идёт зарядка. Когда акумулятор теелфона полностью разряжен, при подключении просто загорается зелёный светодиод в телефоне.

Как я понимаю, я сделал всего лишь подпитку, но не зарядку от внешнего аккумулятора. Что надо допаивать, чтобы получить именно зарядку от внешнего аккумулятора?
Я слышал, что для Motorola E398 надо у гнезда USB замкнуть какие-то два контакта сопротивлением 29 кОм. Возникает вопрос: есть ли какие-то специфические условия для Z6 и какие контакты надо замыкать?

Для дальних поездок (и не только) такое устройство просто незаменимо - запасным аккумулятором (а у запасного всяко такая же мизерная ёмкость, как и у стандартного, а таскать не намного меньше с собой получится по сравнению с таким внешним) не обойдёшься.

Также интересно ещё вот что: я подключал это же устройство к КПК HP hx4700. результат аналогичный. Судя по всему у контактов USB-порта есть какие-то характеристики по сопротивлению и напряжению. Достаточно ли их имитировать и как это сделать, чтобы зарядка шла на любом мобильном устройстве??

[Dim.]

Не проще ли купить готовое решение???

[Kolyan_ufalug_]

Не проще ли купить готовое решение???

В продаже у нас такого решения просто нет. Плюс я уже делать начал и вложил в изготовления этого устройства деньги - нехорошо останавливаться на пол пути (если не на 9/10 - мне осталось только сделать дополнение, чтобы аппарат заряжался)

Да - я в курсе про готовые внешние аккумуляторы, но они не подходят по одной простой причине - если аккумулятор разрядился и негде зарядиться, то у моего варианта есть важное преимущество, заключающееся в том, что можно купить пальчиковые батарейки.

[Dim.]

Интересно как хочешь сделать зарядку самих пальчиковых батареек? Видел в магазине универсальный усб зарядник в которую вставляется пальчиковая батарея. Стоит она 180 р. Возможно из нее достать плату и приделать к твоему устройству

[Kolyan_ufalug_]

Интересно как хочешь сделать зарядку самих пальчиковых батареек? Видел в магазине универсальный усб зарядник в которую вставляется пальчиковая батарея. Стоит она 180 р. Возможно из нее достать плату и приделать к твоему устройству

Зарядка аккумуляторов у меня есть. Как раз вставляется 4 аккумулятора. А доставать плату из готового устройства как-то не хочется. Просто надо знать, что дополнительно припаять к USB-гнезду, чтобы была зарядка, а не подпитка (которая у меня пока что получилась).

[mardariy]

1 +5 VDC PC USB Pin 1 (+5 VDC).
2 USB Data shorted to pin x in charger cable.
3 USB Data not connected
X Shorted to pin 2 + shorted to pin 4 via R=200KOhm in charge cable. (R=165KOhm)
4 GND PC USB pin 4 (GND). Shorted to pin X via R=200KOhm in charge cable. (R=165KOhm)


При сопротивлении резистора 200кОм ток заряда 500 мА. При сопротивлении 50кОм - соответствено 1250 мА.

тут почитайте... http://www.lets moto.com/forumsR/forum115/thread16191.html

Сообщение отредактировал mardariy - 2.8.2008, 11:08

[Kolyan_ufalug_]

Спасибо! Но делаю я от _обычного_ USB, чтобы телефон подключался через кабель USB-miniUSB. Остаётся только вопрос о том, как замыкать на обычном USB Дело в том, что на обычном USB есть только 4 контакта - контакт X отсутствует. На miniUSB же этот контакт есть. Телефон может заряжаться от USB-порта компьютера через кабедь USB-miniUSB.
Кроме того телефон заряжается через стандартный USB-miniUSB кабель (я пробовал несколько кабелей).

Добавлено позже (2.8.2008, 11:27):
http://www.burmednn.nnov.ru/burmednn.files/raspaika/usb.htm

Нашёл распиновку USB -> miniUSB

Буду пробовать

Добавлено позже (2.8.2008, 11:39):
Теперь я разобрался, почему не шла зарядка:

A standard Motorola USB charger puts ~1.4vdc onto the x pin of the mini USB plug. A 200k resistor between pin 2 and 4 produces ~1.9vdc on the x pin. This works for Motorola Q (which works from ~1.2vdc to ~1.9vdc), but not for Razr V3m. I had to lower the resistor to 165k. This produces ~1.5vdc and allows the charger to become authorized.

http://pinouts.ru/CellularPhones-A-N/razrv3_charger.shtml

Что ж. Буду делать. Только мне непонятно, что значит vdc.

[Pir@te]

vdc это походу вольт,а чтобы переключится в режим зарядки нужно закоротоить пин х и пин 2 ,4.и на 4 подать 200кОм я так понял,лучше попробуй разобрать зарядку

[Abram]

Зарядку фиг разберешь, не сломав.

[Chubric]

Если доведёшь до работоспособного состояния, пожалуйста отпишись с подробностями. Как раз намеревался завести подобную тему.
Я аналогичным самопальным девайсом спалил свой MPX 220. Там я не парился со стабилизацией, пустил просто 2 контакта от 4 пальчиков и всё. Месяц может работало, потом телефон наполовину умер Не факт, может и совпадение

P.S. VDC это вольт постоянного тока

[Vitala]

зачем стока страданий? Р790 10 баксов стоит.

[347]

просто для зарядки 4,8В мало, добавь еще 1 аккум и будет заряжаться

[Kolyan_ufalug_]

просто для зарядки 4,8В мало, добавь еще 1 аккум и будет заряжаться

Вообще уже добавлял - телефон переставал реагировать на mini-USB.
Твоя информация проверена практически?

P.S.
Сегодня собираюсь ехать за радиодеталями.

[Flex4]

Я юзаю зарядку от одной батарейки AA фирмы Экспедиция. Для того чтобы мне полностью зарядить свой телефон с нуля мне надо 2 аккума на 2100 + еще от второго остается половина емкости примерно=)

очень удобно, заодно разряжаются аккумы для последующей зарядки, советую=)

PS: заодно и блютус наушники свои заряжаю))

[347]

Вообще уже добавлял - телефон переставал реагировать на mini-USB.
Твоя информация проверена практически?

нет не проверена, это логические рассуждения. В кабеле нет никаких резисторови и ничего там не закорочено, обычное прямое соединение.
И потом лучше собирать схему на преобразователе напряжения. Т.к. при зарядке аккумы будут садится и напряжение довольно быстро просядет опять таки ниже 5В и привет. на полную ты аккумы не раскрутишь. Поищи в яндексе, схем навалом.

[Kolyan_ufalug_]

нет не проверена, это логические рассуждения. В кабеле нет никаких резисторови и ничего там не закорочено, обычное прямое соединение.
И потом лучше собирать схему на преобразователе напряжения. Т.к. при зарядке аккумы будут садится и напряжение довольно быстро просядет опять таки ниже 5В и привет. на полную ты аккумы не раскрутишь. Поищи в яндексе, схем навалом.

Дело в том, что по контактам DATA в USB тоже подаётся некоторые напряжение. Наверное закорачивание резисторами нужно для создания напряжения в нужном диапазоне. А преобразователь - я собираюсь найти и применить стабилизатор КРЕН5А или подобный - с выходным напряжением от 5 до 5.2В.

Сам преобразователь я найти пока не смог. Наверное придётся ехать в другой магазин электроники. А так я смотрел в одном из самых развитых магазинов в городе - там у них только понижающие преобразователи.

P.S.
Резисторы взял - 4 по 10кОм, пару по 120кОм и ещё несколько по 20кОм, чтобы собрать их как надо в один эквивалентный нужному резистору. Взял ещё гнездо miniUSB. Попозже возьму стабилизатор, либо преобразователь и готовый USB-miniUSB шнурок для переделки.

[347]

Kolyan_ufalug_
зарядку разбери) там только + и -. Усливия необходимые для заряда это наряжение и сила тока. все. Их можно узнать на той же зарядке)

[Kolyan_ufalug_]

Вторые результаты.

Я замкнул на USB-гнезде контакты + и D- . Результат: моторчик вибрации очень мало, но часто начал стартовать и останавливаться, а телефон в это время переходить в режим зарядки и выходить из него. Однако, как только я примерно на секунду замыкаю резистором (испытывал как отдельно взятые, так и последовательные соединения резисторов от 20 до 180 кОм. То есть один резистор на 120 кОм, а остальные на 20. Испытывал так: сначала 20 кОм, потом 120, потом добавлял на шаг по резистору на 20 кОм до суммарного сопротивления 80 кОм. Также замыкал на 10 кОм), тогда телефон не выходит из режима зарядки.

А теперь неприятность: во время такой зарядки не работает звук в проигрывателе. Остальной звук не тестировал.

Кроме того я измерил напряжение на самом USB-порту. Это около 4.6В. И от него телефон прекрасно заряжается.

Скоро выложу схему и описание, как это сделать, однако ЕСЛИ ВЫ ПОВРЕДИТЕ ЧТО-НИБУДЬ, ВЫ САМИ ВИНОВАТЫ - ВЫ ЭТО ДЕЛАЕТЕ НА СВОЙ РИСК. Я НЕ ГАРАНТИРУЮ ТОГО, ЧТО ЭТА ЗАРЯДКА БЕЗОПАСНАЯ,

Добавлено позже (9.8.2008, 14:05):

Kolyan_ufalug_
зарядку разбери) там только + и -. Усливия необходимые для заряда это наряжение и сила тока. все. Их можно узнать на той же зарядке)

Как видно из моего предыдущего сообщения, это не так. А силу тока смотреть тут вообще глупо, так как имеем дело с аккумулятором.

[Kolyan_ufalug_]

Ещё один результат:

Не смотря на надпись "Идёт зарядка", телефон не только не заряжался, но ещё и разряжался. То есть продолжал работать в том же режиме, что и без зарядки. Похоже, что напряжение надо поднять хотя бы до 5В. К сожалению, нигде в городе не могу найти стабилизатор с выходным напряжением в 5-5.2В.

Копаю дальше.

[rusel70]

значит так! вижу нет теме профи но не хочу вникать бо для себя ненужный вариант! отпишусь сразу что известно!
на порту в усб стоят как правило по типу кренок на 4.8 вольт! да действительно есть опредиление по сопротивлению какое устройство подлючено!
вообщем все что нужно для исследования! только интуитивно мне кажется что резисторы не нужны ибо от зарядки идет 2-а провода и никаких резаков внутри нет все по сути должно и так пахать даже непонятно откуда у вас идет гемор ! попробуйте еще раз проверить правильность вашего решения ибо теоретически у вас все правильно расчитано но вот практически ак как правило при замере дает под 1.5 вольт и получается в суме 6 а ето далеко не 5 вольт! пользуйтесь правильными тесторами ибо большинство врет!

я уезжаю в отпус на отдых поетому отвечать мне не нужно ну разве что еще сегодня!

удачи!!!!!!!!

Сообщение отредактировал rusel70 - 10.8.2008, 22:25

[sopot]

на моей памяти была такая тема с в635, аккома там была тоже не мощная, некоторые умельцы, патрашили и вставляли более мощные от всяких т190, на сколько я помню ничего страшного: вскрывается пластиковый корпус, а там только проводочки перепаять. сегодня видел акком на 1050 для е398, уже не плохо, но вот только 398 телефон побольше, влезет ли такой акком в корпус нашего еще вопрос

[ilkose]

Ну писали же уже купите автономное зарядное и не парьтесь. У меня такое есть, на 1 пальчиковой батарейке, 1,5 аккума по 2000 мАч хватает полностью зарядить телефон. Не нравится корпус, пожалуйста выковыривай схему (двумя пальчиками аккуратно достается) и подключай свой блок батарей, благо входное U от 0,8 в до 5-6 может быть и все нет проблем. Да кстати внутри usb штекера 2 контакта замкнуты резистором, это как я понимаю определение зарядки телефоном. P/S/ пользуюсь такой зарядкой в поездках уже пол года, взял с собой 4 аккума и все на 2 суток тыканья тела.

[Idel]

когдато я разбирал штэкер зарядки, и увидел примерноследующее:

- ----------- 1
[R]
------ 2

------ 3
I
------ 4

+ ----------- 5

вроде так, но точно не помню, так что проверьте тестером полярность на заряднике....

между первым и вторым - резистор, третий и четвертый - замкнуты, первый и пятый - питание....
номинал резистора точно не помню, вроде 300 кОм

[Zloi tapok]

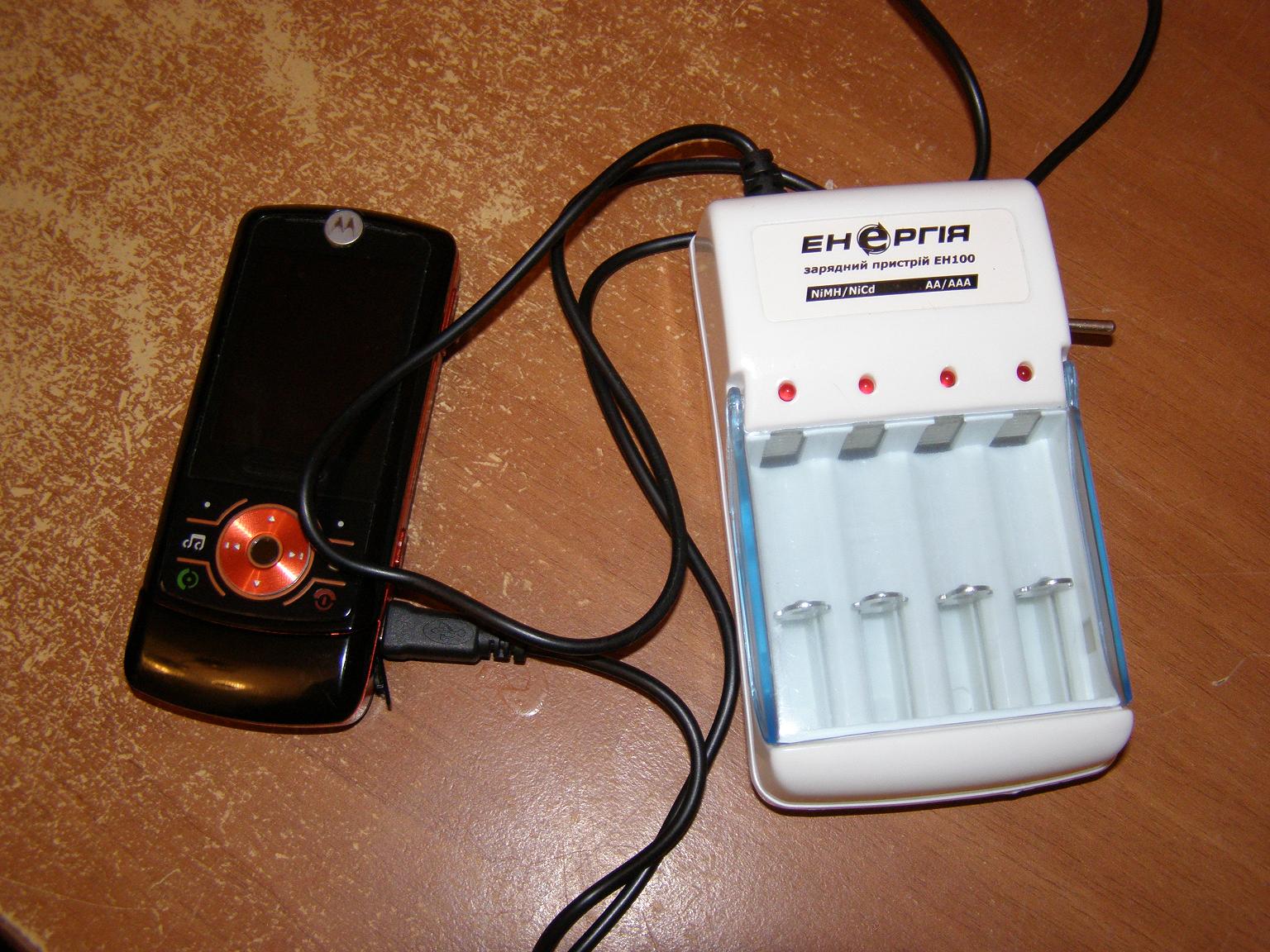

Через неделю в поход иду на 7 дней, думал как решить проблему с зарядкой своей z6. Нашел эту тему, 3 часа работы и немного денег и вот что получилось. Купил к нему 4 аккума по 2700 ма-ч. Работает

[b3s1k]

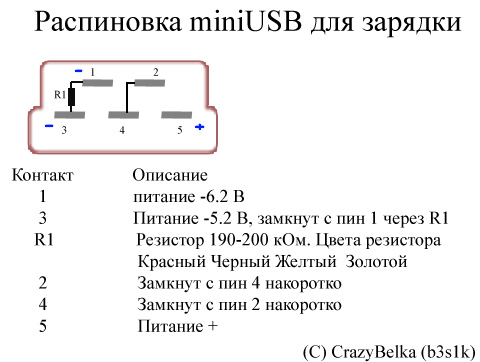

Вот распиновка мини юсб по которой я делалсебе подобную акуму.



Сообщение отредактировал b3s1k - 28.9.2008, 11:03

[chernij999]

купил себе еще одну батарею не оригинал называется craftmann 700ма/ч как ни странно но работает дольше приблизительно на 4-5 часов если слушать музыку. но я пощел еще дальше, поставил в нее саму батарею с сониер-на к750i 900ма/ч теперь вообще супер

[347]

chernij999,
а поподробнее можно про

поставил в нее саму батарею с сониер-на к750i 900ма/ч теперь вообще супер

[chernij999]

у меня есть к750 но я им не пользуюсь. решил с него батарею переделать под мото. я взял батарею под з6 содрал с нее пленку и выташил середину (плата с выводными контактами которая находиться внутри пластиковой рамки) отсоединяете эту плату от элемента питания а вместо него поставил с к750. только надо правильно подсоединить + и - нового элемента к этой плате поскольку на батарее с к750 выводы питания с элемента оказались с одной стороны. кстати не надо с к750 батарею разбирать полностью , а надо только аккуратно снять ту часть где контакты и отсоединить се-кую платку. потом все это впихиваем в рамку от з6 вмнсто пленки что была обклеить скотчем и все/ а да еще совет тем кто будет это делать впервые найдите для этого убитую или купите дешевую китайскую батарею от з6 л6 или к1 и с ней экспериментируйте.

[raskumar]

chernij999
а фото своего творения можешь выложить во всех ракурсах?

[Котенок™]

chernij999, а какая у к750 батарея? Емкость?

[Hrom68]

chernij999, а какая у к750 батарея? Емкость?

Li-Pol, 900 мАч. Только лажа всё это. Вот та самая микросхемка что в ботарее стоит видно под ёмкость батареи подобрана. Короче получается что аккум вроде как недозаряжается (тело живёт ещё меньше чем с родной батареей). Если заряжать барарейку при помощи внешнего устройства то тело живёт на много дольше. И по осторожней с эксперементами, неделю назад мой V8 подох на зарядке с неродным аккумом (умер контролер питания).

[rusel70]

Li-Pol, 900 мАч. Только лажа всё это. Вот та самая микросхемка что в ботарее стоит видно под ёмкость батареи подобрана. Короче получается что аккум вроде как недозаряжается (тело живёт ещё меньше чем с родной батареей). Если заряжать барарейку при помощи внешнего устройства то тело живёт на много дольше. И по осторожней с эксперементами, неделю назад мой V8 подох на зарядке с неродным аккумом (умер контролер питания).

а как вы думали в самом теле стоит контроллер . ктото раньше смеялся надо мной типа нет там ничего.
непростое ето дело тянуть бегимота... хотя в принципе все не сложно но я наблюдаю за темой давно и не вмешиваюсь ибо интересно как вы выкрутитесь!
