JTAG в SCMA11, Давайте разбираться Поделиться Опции

[azt59]

Итак JTAG (Для общего развития)

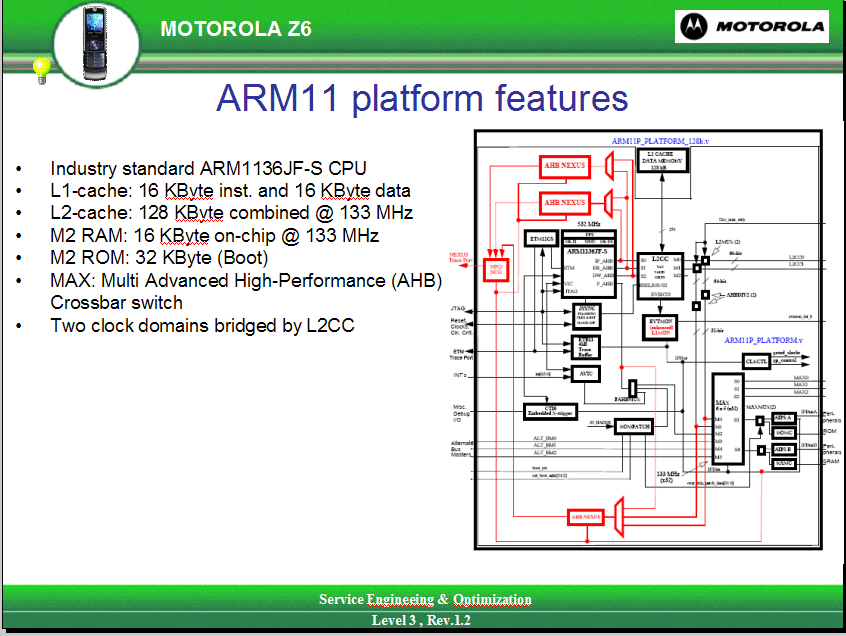

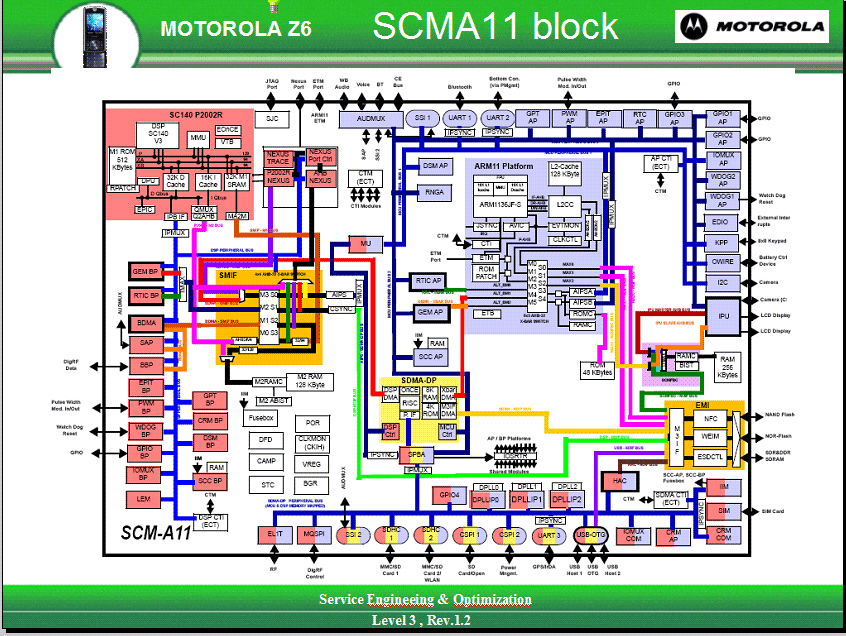

Имеем иформацию (смотреть Прикреплённое изображение)

Во избежании лишних вопросов типа а зачем это нужно и счем его едят отвечаю сразу. JTAG - это спец. выводы на плате, подключившись к которым мы сможем получить полный доступ к процессору и всей периферии...Тем самым мы сможем отлаживать код в риал-тайме тоесть пошагово смотреть что делает процессор...Если получится последнее то мы существенно ускорим поиск уязвимости в алгоритме реализации RSA в наших телефонах, к томуже есть предположение что через теже самые выводы можно дебажить DSP процесср что даёт кучу плюсов к изучению его работы тоесть наконецто сможем написать драйвер модема и перейти на Qtopia или же запустить свое полнофункциональное ядро!

Для осуществления задуманного требуется
1 найти точную распиновку (на картинке распиновка с е398)
2 собрать\купить кабель
3 подключиться
и юзать.....

Спецы электронщики подключайтесь отписывайте кто с этим сталкивался, какой кабель подойдёт(марку или схему для самостоятельной сборки) и вообще всё что есть по теме

ВОт схема тн Wiggler'a должна работать


Сообщение отредактировал azt59 - 25.9.2008, 9:44

[Abram]

Хмм, кажется, кто-то говорил, что JTAG залочен нафиг. То ли dimichxp, то ли Vilko. Да и попытки уже были.

[azt59]

Abram,
ну такой инфы я не встречал. На е398 вроде как делал Electro255 причём насчёт реальной реализации я не слышал. но коекакую инфу от него я видел а вот по поводу лока JTAG я сомневаюсь ведь при ремонте в авторизированном сервис центре наверняка им пользуются...насколько я знаю многие устройства вообще не имеют никаких интерфейсов кроме JTAG...

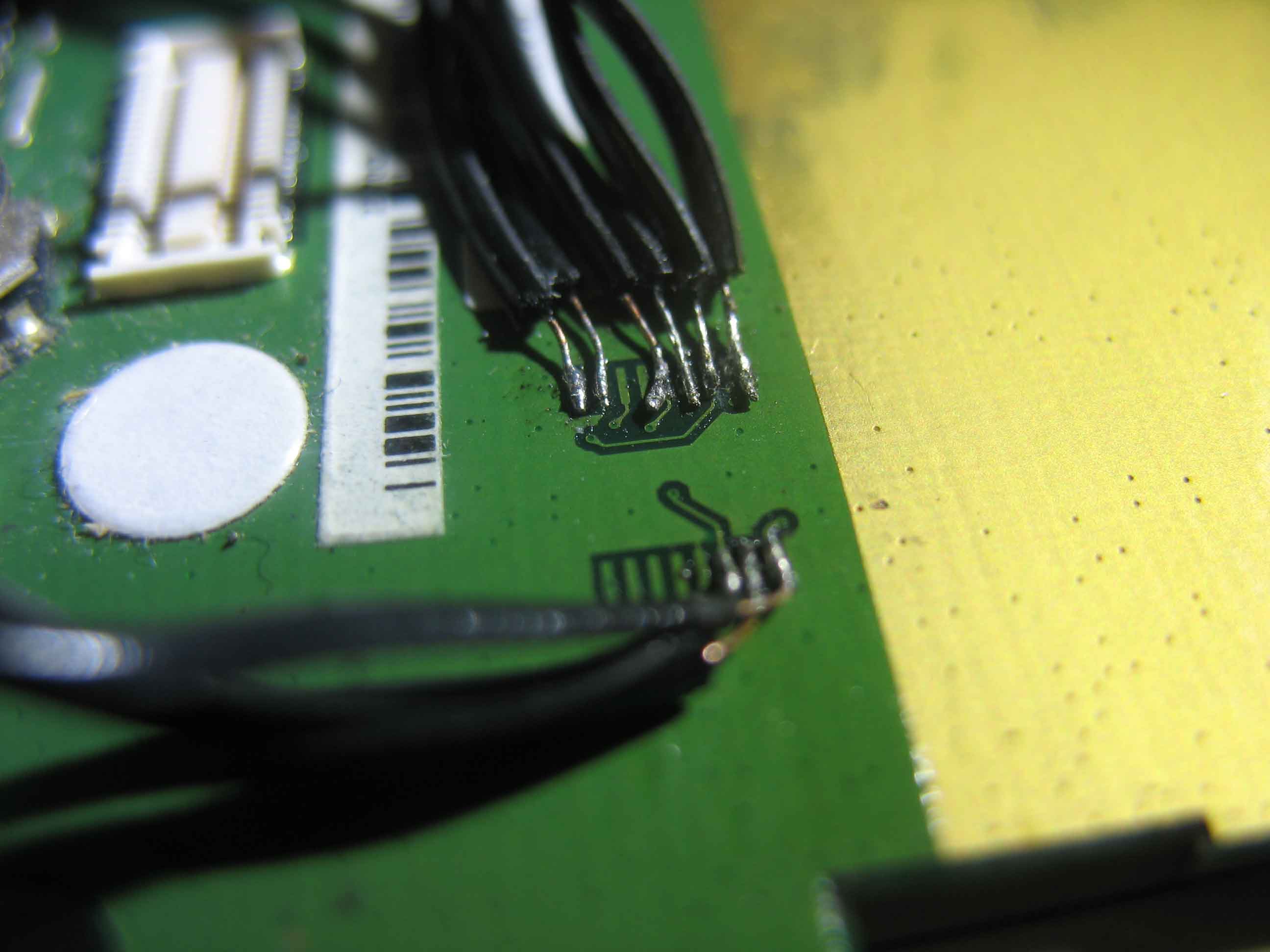

вот поделка на e398 кабель wiggler тоже паял сам....тока до тестов дело не дошло тк на AsusP5K нет LPT(((( пэтому валяется мёртвым грузом

Сообщение отредактировал azt59 - 23.9.2008, 16:11

[Джуманджи]

azt59,
этот JTAG влетит вам в нормальную сумму

Добавлено позже (23.9.2008, 20:00):
azt59,
этот JTAG влетит вам в нормальную сумму

Добавлено позже (23.9.2008, 20:01):
azt59,
этот JTAG влетит вам в нормальную сумму

[azt59]

Джуманджи,
ДУмаешь???
Ebay(для сравнения)

[shpan93]

А что собственно нужно? Найти эти выводы на плате ?

[azt59]

shpan93,
Собственно на плате я уже всё нашёл мне тока нужна консультация электронщика по распиновке и по кабелю если кто заходил по ссылке выше то видели их разнообразие

[MAGNAT]

У Ганджи он есть JTAG

[azt59]

Итак потерзал Ганжу у него аппарат от olimex ARM-JTAG называется...цена вопроса 1000р кто что скажет подружится ли он с мотором?

Сообщение отредактировал azt59 - 25.9.2008, 5:16

[rusel70]

shpan93,
Собственно на плате я уже всё нашёл мне тока нужна консультация электронщика по распиновке и по кабелю если кто заходил по ссылке выше то видели их разнообразие

так что распиновку уже нашел?

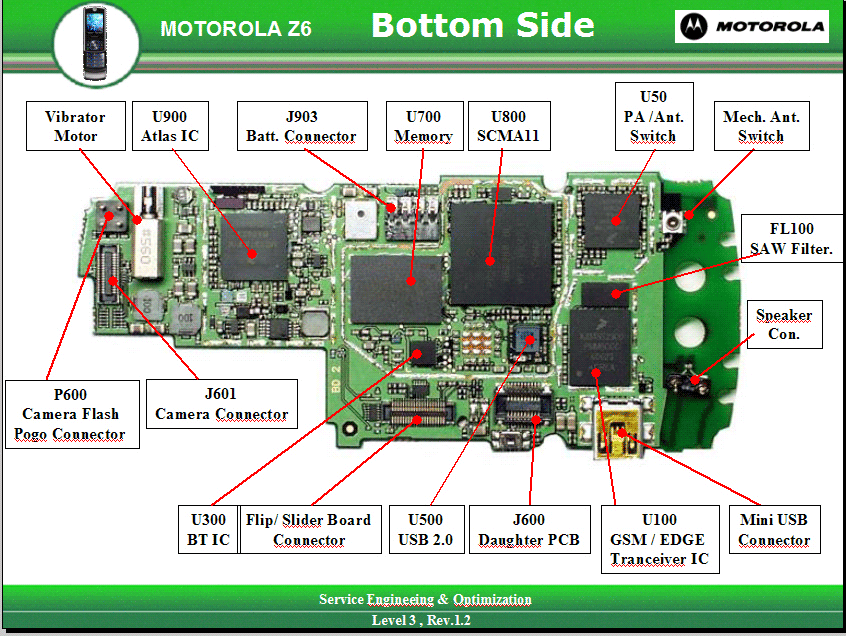

вот некоторые карты проскакивавшие в ветке:

Board_Layout_Z6.pdf   ( 222.42 килобайт ) Кол-во скачиваний: 247

Schematics_Z6.pdf   ( 3.08 мегабайт ) Кол-во скачиваний: 1140

вообщем обьяснил доступно о чем речь идет! а что конкретно вызвонить нужно какой пин с какой ногой проца или чегото еще связан?если сам разобрался или разберешся то респект а если нет то чтонибудь будем пытаться тебе помочь!

[Abram]

http://files.shrak-mobile.com/schem/motorola/Z6_schem.rar вот ещё линк, но сам не проверял. Может, там то же.

[rusel70]

http://files.shrak-mobile.com/schem/motorola/Z6_schem.rar вот ещё линк, но сам не проверял. Может, там то же.

да тоже самое ! но можно юзать как альтернативу!

[azt59]

rusel70,

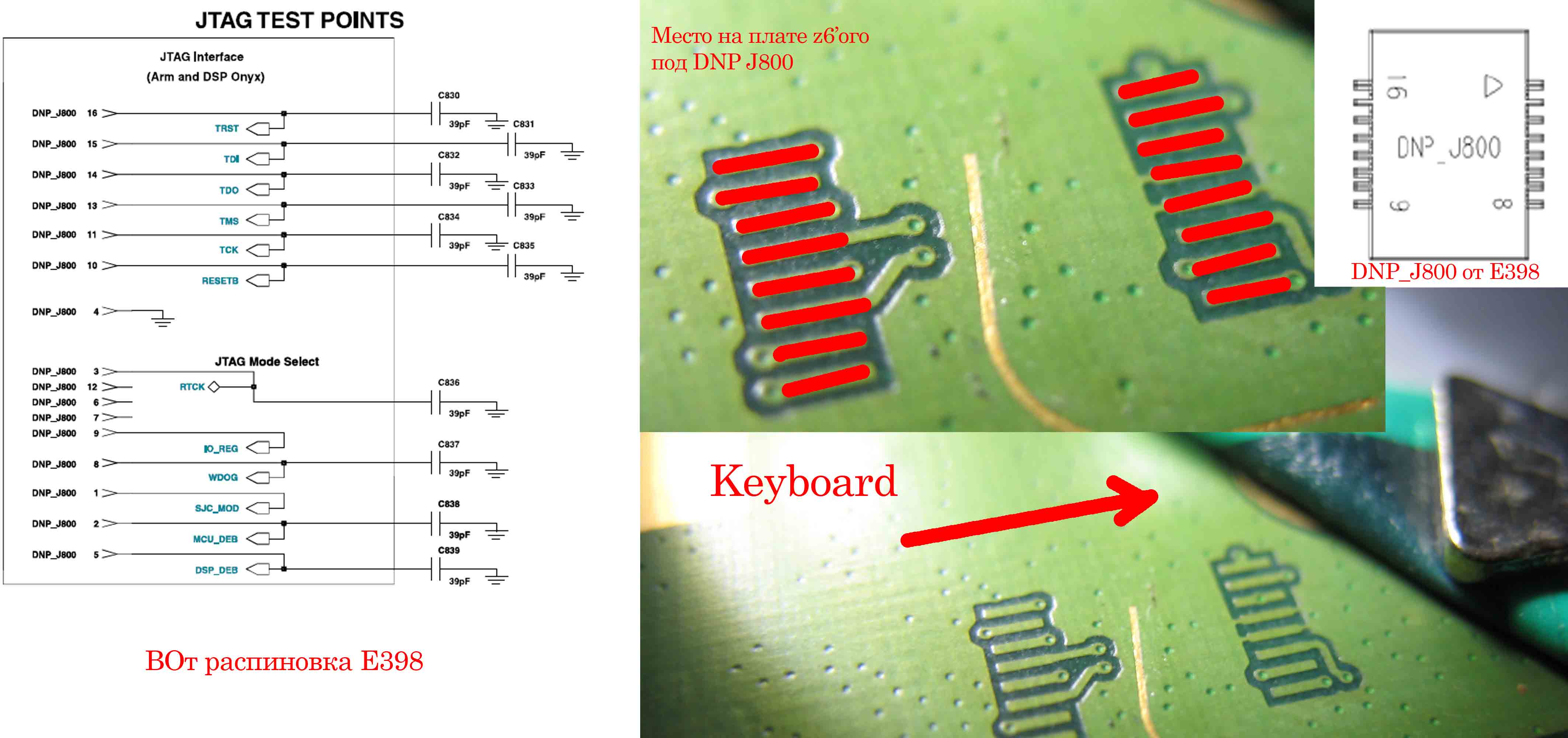

В Первом посте я уже сделал выдержку из ваших схем и наложил на фотку в телефоне тамже нарисован разьём DNPJ800 (насколько я понял аббривиатура DNP означает устанавливаемый опционально) поэтому у нас этого разьёма нет! но есть на плате залакированные места для пайки...Также в первом посте в прикреплённом изображении виден и сам разьём от E398(конечноже в телефоне его нет но на схеме любезно указали) на томже рисунке привожу распиновку разьёма от 398.
Даг вот господа вопрос номер 1 этот разьём можно припаять прямо и вниз головой и-зза этого как понимаете сбивается распиновка как узнать где на плате должна паяться первая нога а где последняя...Вопрос Номер два Какойже всётаки заказывать кабель....

Фото прикрепляю ещё раз

[Pr1ha]

Я думаю стоит обратить внимание на то, что 4 и 5 контактные площадки (если считать справа снизу) это общая точка - минус питания. Надо глянуть с какой стороны эти контакты на Е398 и также припаять на Z6.
