Помогите найти TP, на Motorola E3 Поделиться Опции

[MOTOROKR]

В продолжение вот этого обсуждения: Motorola Service Manuals Level 1-2-3

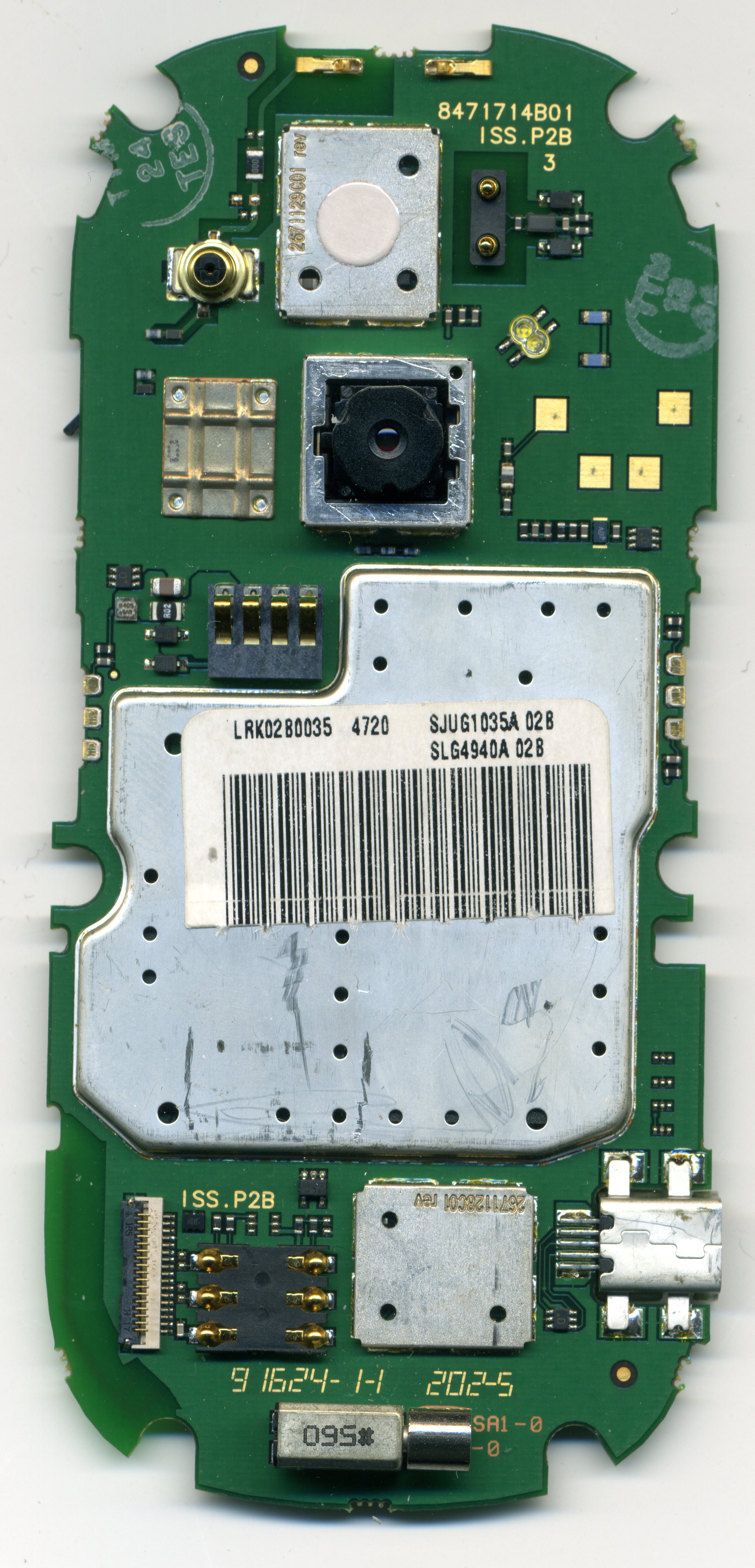

Нужно найти TP на Motorola E3. Платформа Rainbow POG, по железу почти полный аналог v3x, ну и от E770 далеко не ушёл. Сканы платы (1200 dpi) в аттачах. У кого какие идеи?

[moxa]

оффтоп:афигеть, де ты его взял?) их же всего несколько штук было...

По теме:клипса вообще как модель его знает?

[MOTOROKR]

mike-killer, видимо их чуть побольше, чем несколько штук выпустили Клипсы у меня нет, так что посмотреть не могу.

[beelineman]

А на нём рса как на в3х снимается?

[Джуманджи]

У кого какие идеи?

экран надо защитный снять, который большой, на первом фото. Сфотать и выложить сюда

[MOTOROKR]

Джуманджи, надо потому что это прикольно, или в этом смысл какой-нить есть? Насколько я помню, на Raindow POG девайсах тестпоинты были не под запаянными экранами. Экран достаточно массивный и припаян капитально, нужен суровый фен, пинцет и опыт в этом деле, снимать его я только в крайнем случае буду.

Ещё идеи/пожелания/предложения? Нашедшему ТП гарантируется рейтинг и всякие прочие бонусы

Добавлено позже (12.3.2009, 17:35):
beelineman, он пока вообще не включается, какое тут рса

[igorbg]

ТП под экраном, нужно снимать экран... Да и не сложно это.
Нужен сплав Вуда и паяльник 150-300 Вт. Или зайди в мастерскую -пусть снимут.
а вот JTAG на разъем выведен, который рядом с SIM holder. Но это отдельная история.

Хотелось бы знать версию прошивки, флекс, бут, а еще лучше прошивку иметь.
В топике где Е3 продавали -хоть бы кто указал эти данные...
А то будет ТП, а дальше что?

[MOTOROKR]

igorbg, они все изначально с софтом от v3x были. Так что с этим проблем нет. Откуда уверенность, что ТП под экраом и как вы его найдёте, когда я экран сниму?

Добавлено позже (12.3.2009, 18:25):
JTAG да, мне тоже понравился А распиновка к нему есть?

[igorbg]

Уверенным в чем-то можно быть только имея сервис ман и трейсер под эту модель.
А пока это предположения, основанные на опыте.

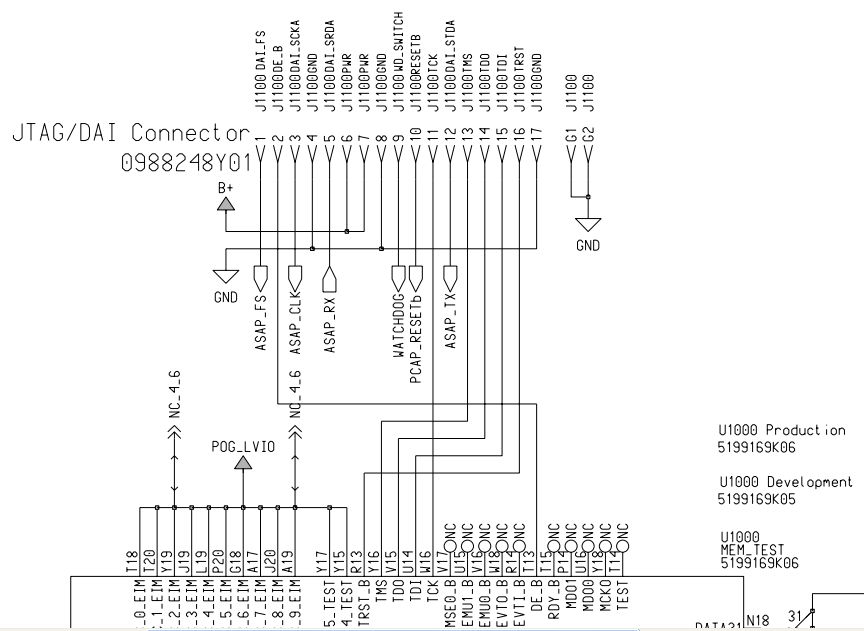

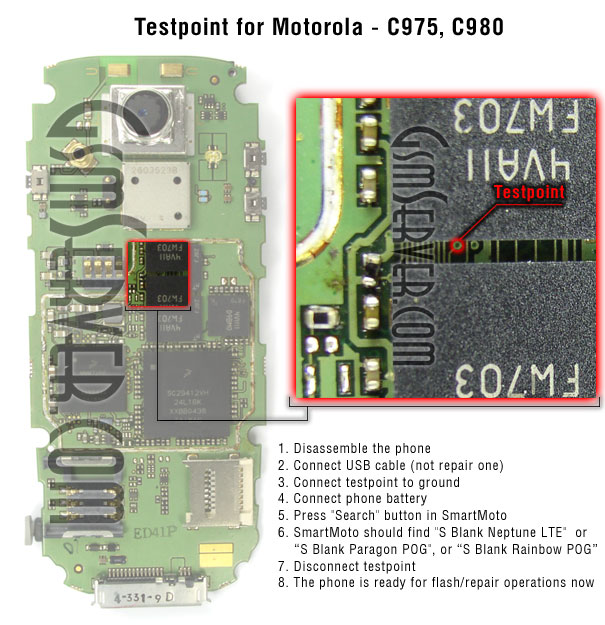

Вот распин JTAG и "веселая картинка" -мне она очень напоминает Вашу... экран отпаян

Сообщение отредактировал igorbg - 12.3.2009, 21:00

[moxa]

Ну наугад можно поискать.... ВРоде спалить чето сложно. Вариантов не так много)))

[angel_s]

однозначно точка тп находится под защитным экраном. лично я эти экраны никогда не прогревал,главное найти удобное место,и применить разумную силу,они довольно просто снимаются. далее ищи возле проца. я искал тп на е2, пробовал методом народного тыка(тп ненашол по причине того что надо было ещё и голосовую кнопку нажимать) то нечего не спалил. а на п2к устройствах жать ничего не надо,поэтому с нахождением точки поблем возникнуть не должно, немного терпения и...

[Nicron]

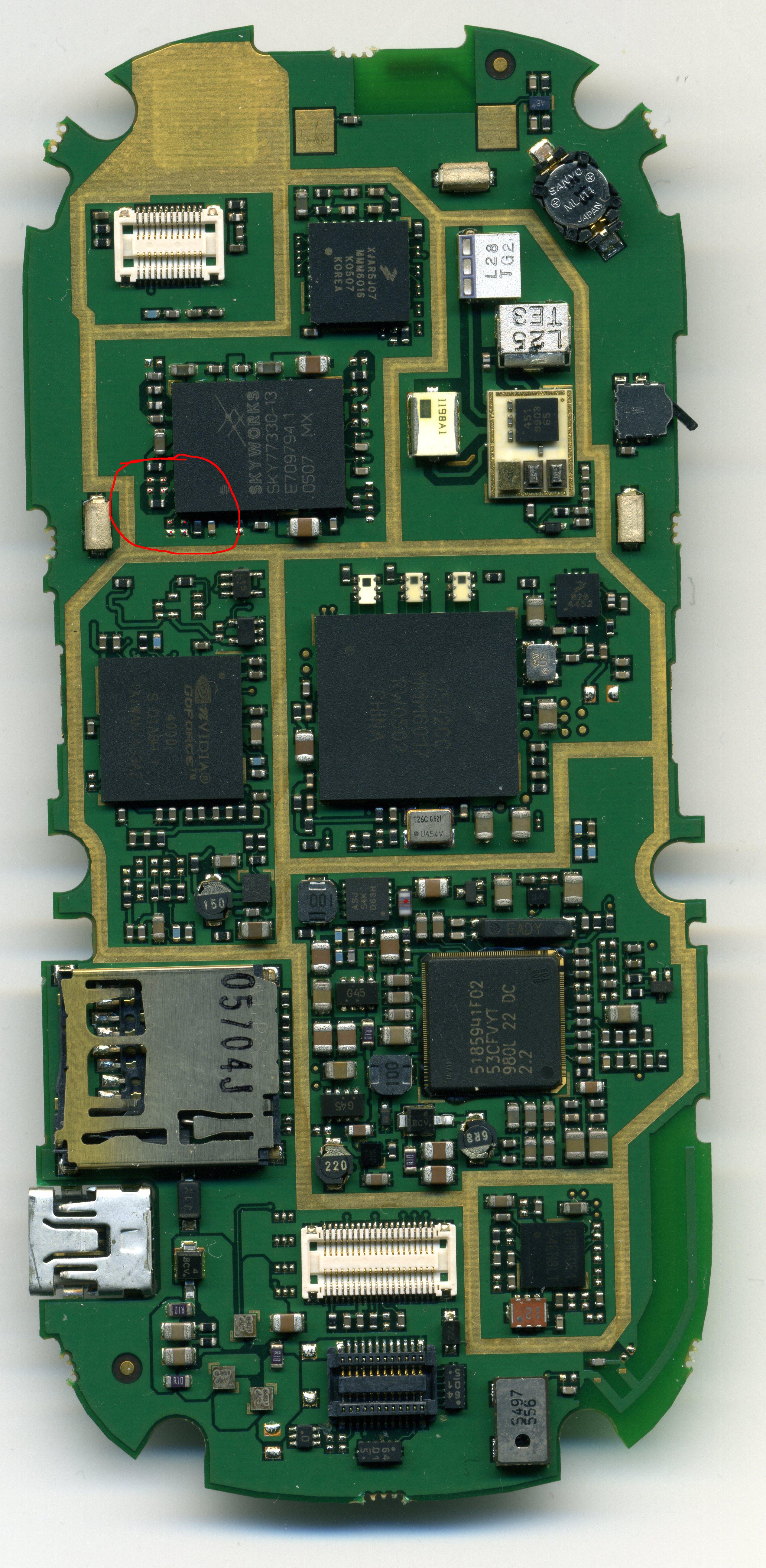

Что то меня в это место тянет, прям немогу
Или с противоположной стороны.

Сообщение отредактировал Nicron - 20.3.2009, 15:43

[igorbg]

SKYWORKS -это передатчик!
А ТП обычно возле проца или флэшки.

[Frozen2006]

О_о, проц Nvidia GoForse. Ппц, зачем ему такой видео-процессор.

На счёт ТП. Снимай защитный экран. На мотах тп в 90% находится под ним. Да и + у тебя проц спрятан именно там. Далее следуй рисунку, данному igorbq (читал, что база E3 и C980 будет примерно одинакова, так-что ищи тп, как указано на фото)

Сообщение отредактировал Frozen2006 - 21.3.2009, 20:15

[moxa]

оффтоп: ну у е398 АТИ видеочип, и что? тут я понимаю он нужен для отокого кодирования видео и информации в сетях 3ж...

[elvis]

в е770 и в3х такой же, значит точно для 3ж

[angel_s]

вся загвоздка может быть в том ,что на этом теле может быть две точки, которые надо замыкать между собой

Добавлено позже (22.3.2009, 15:51):
Цитата(-Саня- @ 9.2.2007, 17:44)

Если у тебя мини юсб то под понятием "специальный кабель" он имел ввиду кабель на котором замкнуты 4 и 5 контакты. При их замыкании без батареи мы вставляем ее на место ждем 20 скунд, убираем эту фигню жмем 3 кнопки (*,#. вкл.) и если телефон полный труп то принудительно запрустится во флеш мод.
У меня то же самое было каогда я прошивку от V3 на L7 пытался залить (папки перепутал) так тел вообще никак не врубался и подсветкой не мигал так и вот так я его в буте запустил..


вот это пробывал
или как альтернатива замыкание 1,4 контактов

[Джуманджи]

в е770 и в3х такой же, значит точно для 3ж

О_о, проц Nvidia GoForse. Ппц, зачем ему такой видео-процессор.

этот чип используеться только для работы камеры
