Как вывести COM порт из материнки ?, Asus P5B Поделиться Опции

[Alex-motoL9]

Вобщем сабж. Нарыл схемку,для управления компом с пульта ДУ, а она подключаетса только к ком порту.
Я сначало думал что уменя этого порта вообще нет,но потом прочитал,что всётаки один порт есть! Но его нужно выводить брекитом. Так вот как вывести ком наружу.
На материнке есть гнездо под эту брекиту,написано под ним COM1, а где на него можно найти распиновку(на это гнездо под брекит)???
Вот рисунок

[HiperTreding]

Вобщем сабж. Нарыл схемку,для управления компом с пульта ДУ, а она подключаетса только к ком порту.
Я сначало думал что уменя этого порта вообще нет,но потом прочитал,что всётаки один порт есть! Но его нужно выводить брекитом. Так вот как вывести ком наружу.
На материнке есть гнездо под эту брекиту,написано под ним COM1, а где на него можно найти распиновку(на это гнездо под брекит)???
Вот рисунок

Напиши какая у тебя мать!

[Abram]

HiperTreding,
Сказано же - Asus P5B.
Alex-motoL9,
По магазинам пройдись, продается такая ерунда: прикручивается планка сзади системника, от нее отходит шлейф. Шлейф тыкаешь в мать.

[motofan-kz]

для управления компом с пульта ДУ

А не Через LTP ? Посмотри на него... мне кажется я видел пульт д\у но только на Ltр..

[Kirill111111]

Alex-motoL9,
посмотри нету ли в комплете с матрью... у меня был... если хочеш отдам

А не Через LTP ?

нет, через ком-порт =)

у меня такая штука есть собранная, работает даже но иногда непонятно изза чего прога перестает реагировать... автор проги сказал что возможно изза нагрузки проца...

[A.Vas]

Alex-motoL9,

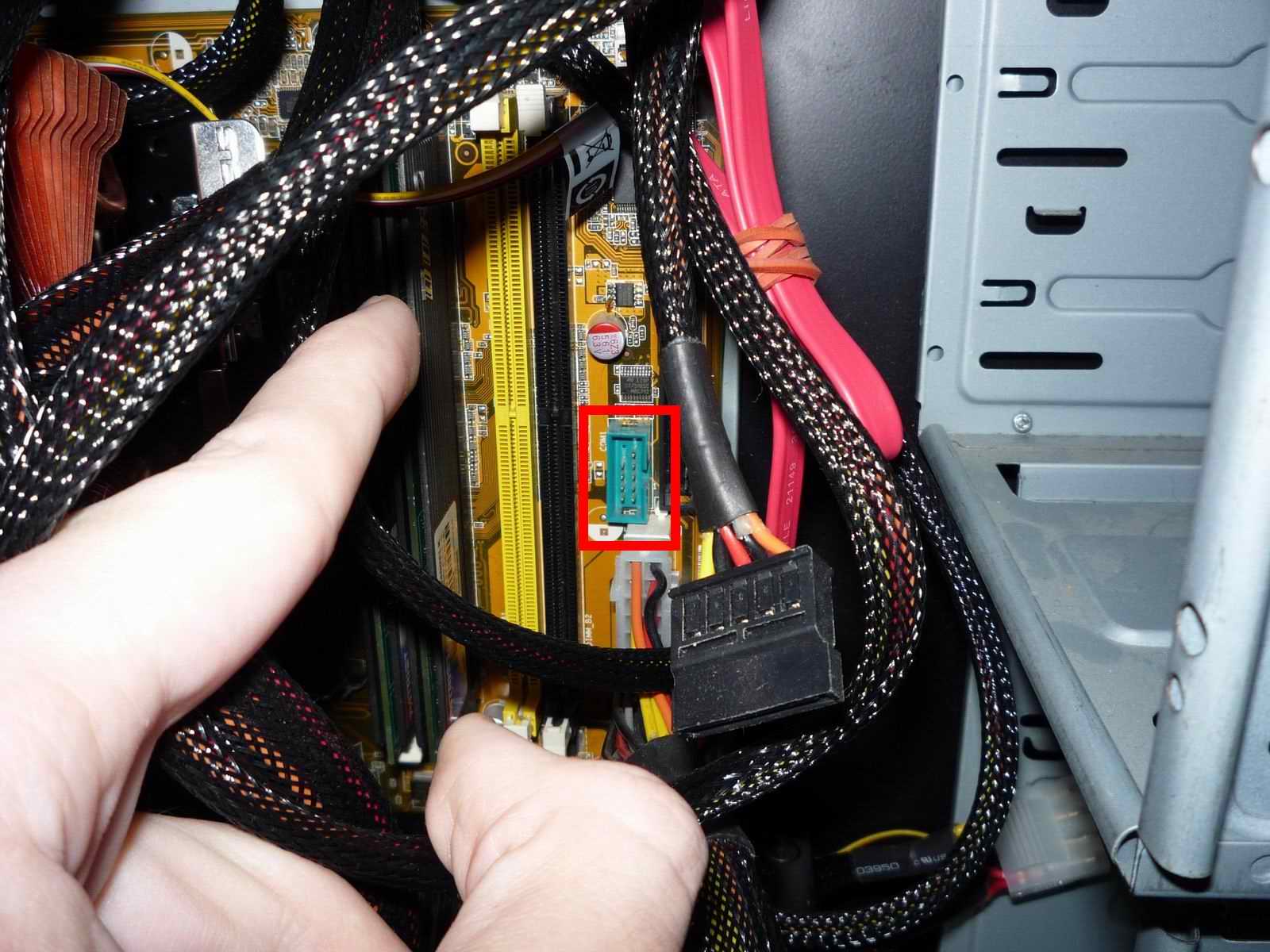

1. Найди у себя на матплате такой же разъем, как на фотографии. В нем 9 контактов, а корпус имеет темно-зеленый цвет.

ВАЖНО! Разъем должен быть только темно-зеленым, а не синим и не красным!

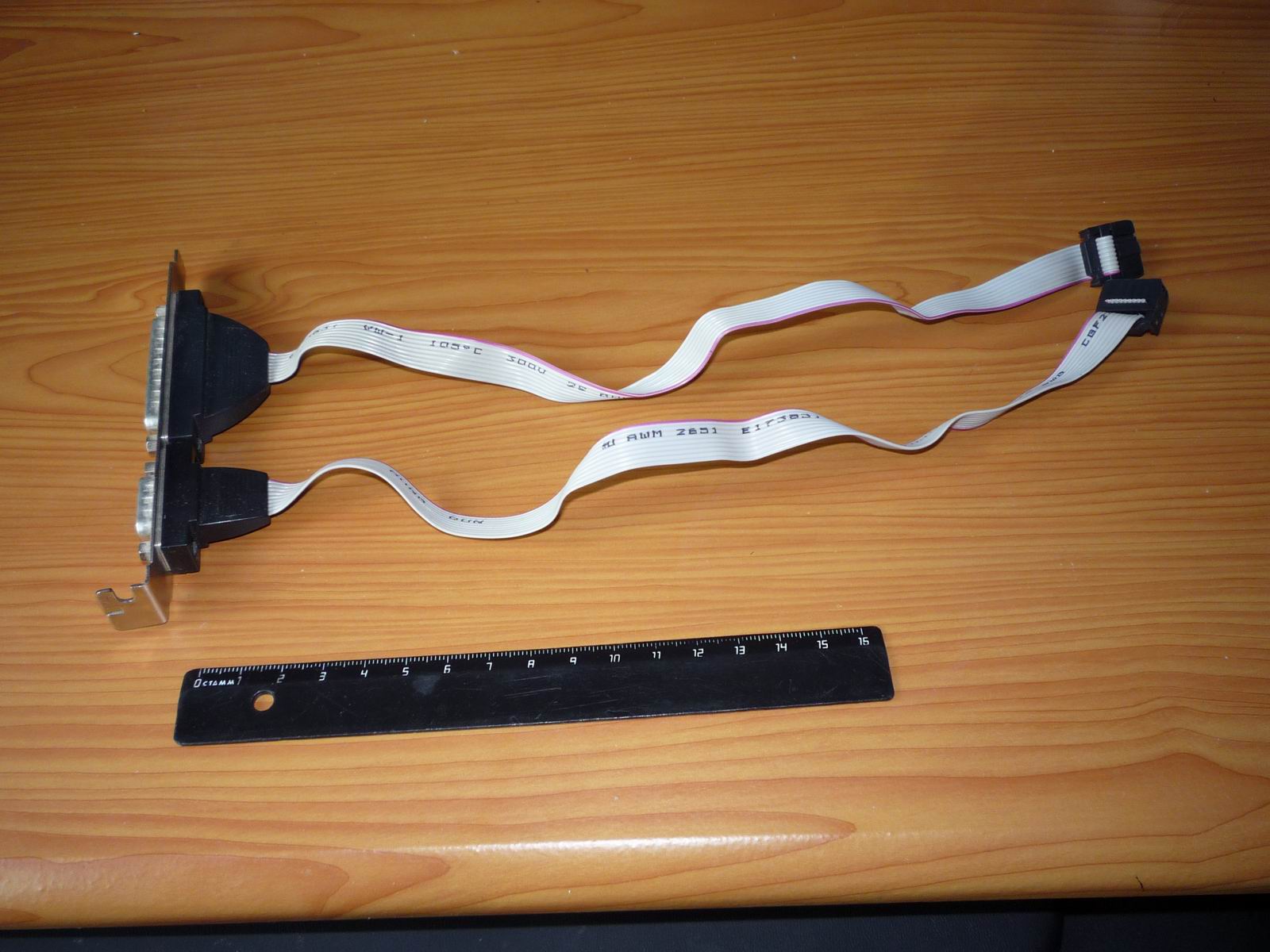

2. Найди примерно такую планку - лично я ее снял с древнего AT-шного корпуса. Проверь, чтобы разъемы на самой планке и на разъеме к матплате были такими же, как на фотографии.

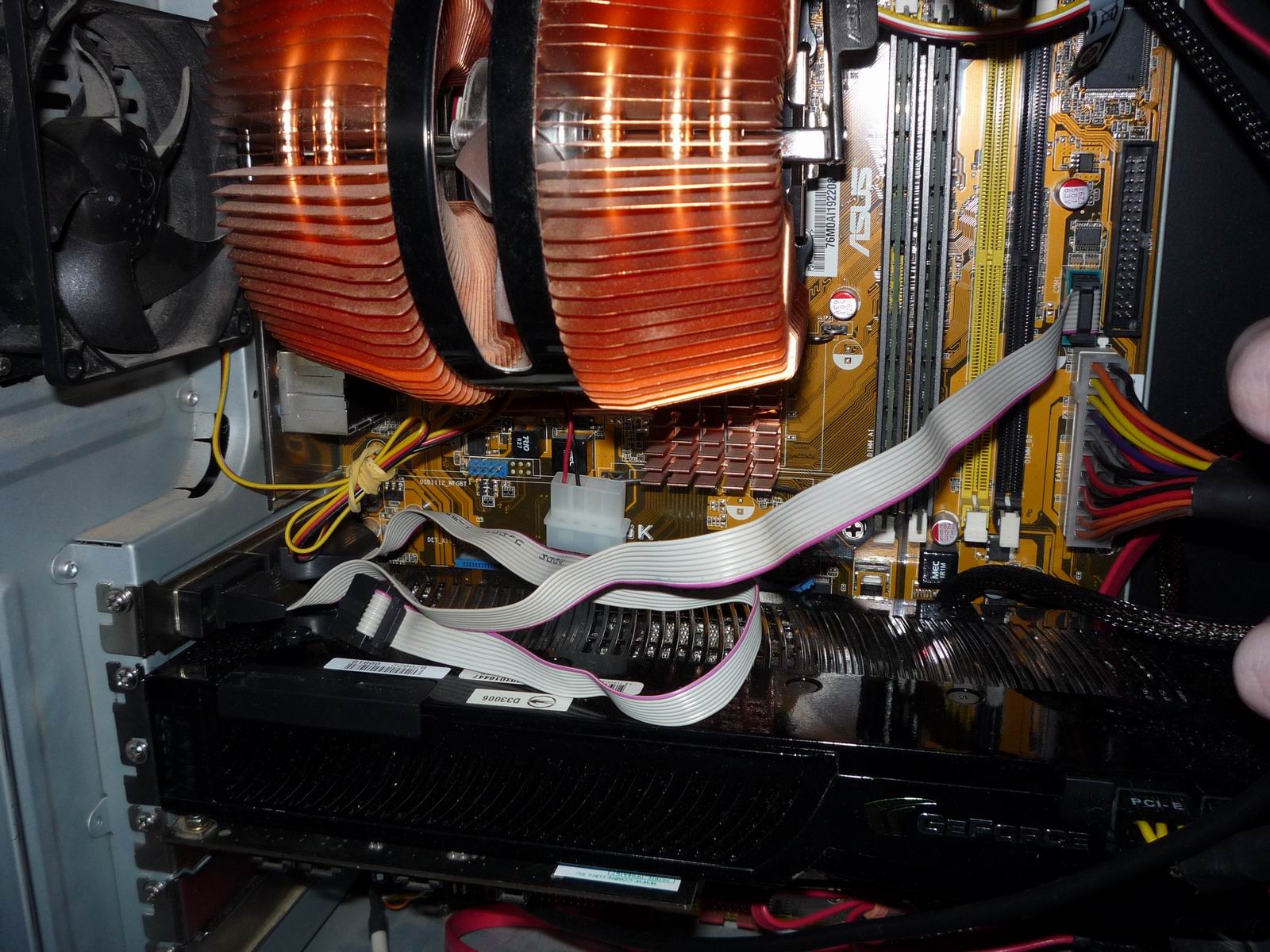

3. Воткни планку в слот на корпусе и подключи к темно-зеленому разъему на матплате, который ты нашел на шаге 1. Разъем на планке сделан таким образом, что воткнуть в матплату его можно только одной стороной.


Если все сделано правильно, то все должно работать

Сообщение отредактировал A.Vas - 27.3.2009, 5:12

[PUSYA]

темно-зеленым, а не синим и не красным!

Не факт. На асусах мож в такие цвета и окрашены. Но на гигабайтах или микрострах что юсб что сом одного цвета. Так что лучше смотреть на полписи под разъемами
A.Vas,
Кстати, что память в двуканальном режиме не юзаем? При такой то видеоарте...

Сообщение отредактировал PUSYA - 27.3.2009, 7:55

[Alex-motoL9]

На моей плате все разъёмы пот брекиты синего цвета!Мне интересно узнать распиновку. Чтоб напрямую подсоеденить схему, без покупки штекира.

[PUSYA]

Alex-motoL9,
Инструкцию к матери читай, там распиновка должна быть.
или спросить у гугла

(с)

Сообщение отредактировал PUSYA - 27.3.2009, 10:05

[AlexKooper]

обычно я видел распиновку на новых матерях 1 в 1 , т.е. 1 контакт idc10 к 1 контакту DB9, 2 к 2 и т.д... 10 не исп. Обычно он и на idc10 убран
Тебе должен хорошо подойти 4-контактный разъём от спикера, он как раз ставится на 1-3-5-7 контакты прямо в мать (правда в нём только крайние контакты есть, ну да там же откуда спикер выдрал - можно и других разъёмов с контактами надёргать)

[Alex-motoL9]

Спасибо всем кто момогал!!
особенное спасибо PUSY`е за раводку асусовских соm портов.
Ещё не проверял, ну надеюсь поможет

[PUSYA]

Просто Пусе (:

[A.Vas]

PUSYA,
огромное спасибо за напоминание о памяти! Я уже месяц собирался вернуть одну планку на ее законное место после тестов - постоянно или забывал, или руки не доходили. Сегодня вот прочитал твой пост и наконец-то переставил ее на второй канал

[motofan-kz]

нет, через ком-порт =)

А, прошу прощения... Перепутал с LCD дисплеем на которол отоброжался текущий трэк в винампе!

PUSYA, огромное спасибо

особенное спасибо PUSY`е

Вы че сговорились? )))

[r.o.m.a.N]

Вы че сговорились?

НУ а чо. Пусе спасибо сказать низя?

)))

А это ты зряяяяяяяяя....

[AlexKooper]

PUSYA, спасибо!

[Kirill111111]

Перепутал с LCD дисплеем на которол отоброжался текущий трэк в винампе!

дай сцылку?)

[Alex-motoL9]

Всё схему собрал. Работает замечательно!!! Сидел около часа пульту от бкм бокса программу обучал. Завтра ещё пару прог у Skyriver`а скачаю с инета (а то у меня только через Л9) и будет класс.
Без разпиновки которую мне подсказали яб несправился!!!
Непришлось даже разьём покупать т.к приконектился напрямую к материнке

Если кому надо, могу написать как делал. Все детали обошлись мне в 6 грн.

Сообщение отредактировал Alex-motoL9 - 28.3.2009, 21:02

[r.o.m.a.N]

Kirill111111,
Типа так http://www.modlabs.net/node/1425

[PUSYA]

motofan-kz,
Тебе завидно просто
Скобке скобке скобке. вот вам

)))

Сообщение отредактировал PUSYA - 29.3.2009, 8:46

[motofan-kz]

Тебе завидно просто

Ути какая злая))) я вообще-то пошутил, а вы все всерьез...

Типа так

Ну ил вот так, только 1-й ссылке материал более подробный...
http://www.xard.ru/post/12424/default.asp

[PUSYA]

Мы знаем что ты пошутил, мы тоже пошутили. скобке скобке скобке
