контакты на что крепится джойстик вырваны, вырвал контакты на что крепится джойстик Поделиться Опции

[kol]

вырвал контакты на которые подпаивается джойстик нету ли у когонибудь солюшина как и от чего проводков кинуть чтобы законнектитьджойстик ?????????? плиззззззззззз очень надо

[BALU]

ты видать заядлый геймер !

схема тоже там была



Сообщение отредактировал BALU - 10.4.2009, 14:06

[kol]

ты видать заядлый геймер !

схема тоже там была

тут просто схема но именно от джойстика как идет я не увидел

[BALU]

это единственное что есть на е2 из схем

[AstaRoth]

E2 Для Начинающих тут по ссылкам в постах 16-17 глянь

[RipZ]

вырвал контакты на которые подпаивается джойстик нету ли у когонибудь солюшина как и от чего проводков кинуть чтобы законнектитьджойстик ?????????? плиззззззззззз очень надо

аминь. я свою плату так похоронил. отвалилсь контактная площадка от комутирующего вывода джоя. а там под площадкой идет переход на один из внутренних слоев платы, а далее под PXA. шансов на восстановление нет.остальные выводы можно подпаять проводами, ибо идут по верху платы, а этот - по внутреннему слою. смирись.

[wink]

kol,

От джоя идут контакты (пины)
PIN1 - на PXA270 ножка 97
PIN2 - на PXA270 ножка 102
PIN3 - на PXA270 ножка 98
PIN4 - на PXA270 ножка 100
PIN5 - на PXA270 ножка 104
PIN6 - на PXA270 ножка 101
PIN7 не используется
PIN8 не используется

Попробуй, должно получиться если кинуть провода...


Добавлено позже (15.4.2009, 22:00):
Это не прокатит т.к. на микрухе PXA270 контакты находятся под ней.


Добавлено позже (15.4.2009, 22:09):
Вообщем вот Мега-мануал от меня, по восстановлению ЗВЕРСКИ выломанного джойстика

Потребуется:
- мелкий паяльник
- монтажные провода(чем тоньше, тем лучше)
- прямые руки; светлая голова; осмысление того, что ты сейчас будешь делать

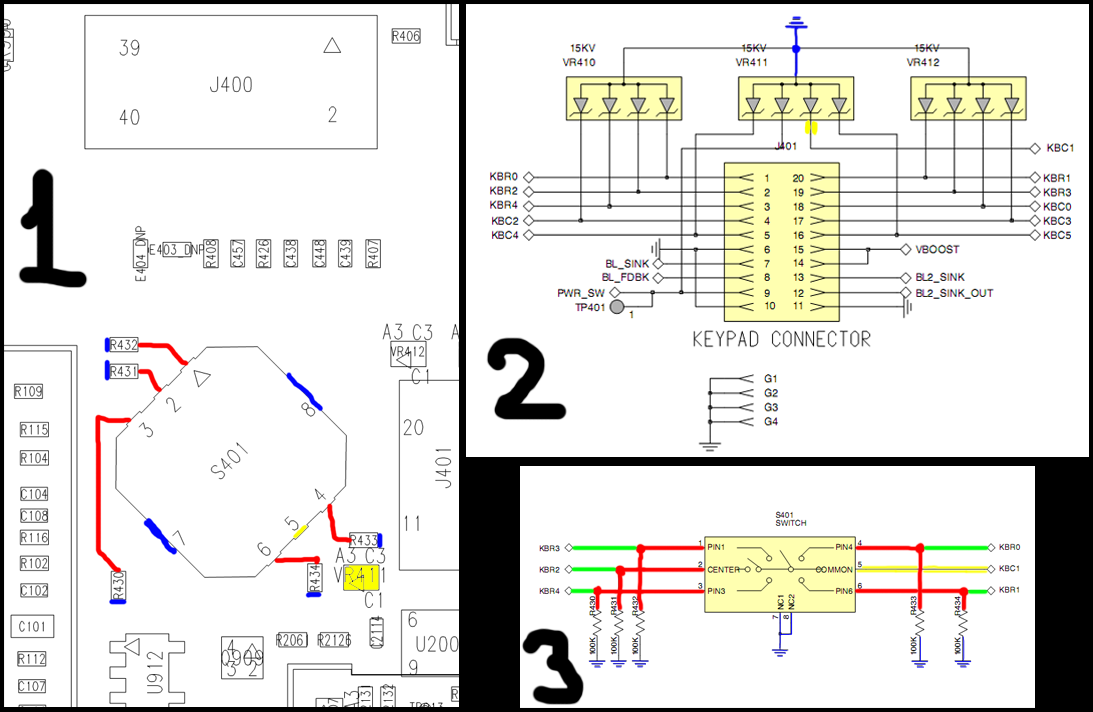

На изображении:
1 - плата
2 - разъем клавы (схематическое изображение)
3 - подключение ждоя (схематическое изображение)

Выделено:
красным - то, что нужно соединить
синим - земля\обший вывод
зеленым - дорожки, которые идут внутри платы
желтым - сигнальный вывод джоя. Тут надо тестером(мультиметром) потыкать, чтобы определить на какую ножку VR411 нужно подпояться(мог бы сам померить, тока нет желания лишний раз тело разбирать )


З.Ы.: после восстановления джой можно приклеить к плате на супер-клей
З.З.Ы.: мануал был написан только по схематическому описанию нашего любимого Е2. За убиение и так уже испорченного тела, я отвечать не буду

Сообщение отредактировал wink - 15.4.2009, 17:26

[RipZ]

kol,

От джоя идут контакты (пины)
PIN1 - на PXA270 ножка 97
PIN2 - на PXA270 ножка 102
PIN3 - на PXA270 ножка 98
PIN4 - на PXA270 ножка 100
PIN5 - на PXA270 ножка 104

хехе. самый интересный и подлый это 5 контакт джоя. под PXA подпаять? гг)

[wink]

RipZ, я же говорю:

желтым - сигнальный вывод джоя. Тут надо тестером(мультиметром) потыкать, чтобы определить на какую ножку VR411(именно VR411, а не PXA270) нужно подпояться(мог бы сам померить, тока нет желания лишний раз тело разбирать smile.gif )

[RipZ]

RipZ, я же говорю:

желтым - сигнальный вывод джоя. Тут надо тестером(мультиметром) потыкать, чтобы определить на какую ножку VR411(именно VR411, а не PXA270) нужно подпояться(мог бы сам померить, тока нет желания лишний раз тело разбирать smile.gif )

ЕЩЕ РАЗ ПОВТОРЯЮ.
контакт от 5 ноги джоя до PXA уходит на внутренний слой платы и дальше под PXA. я чтото не так разве говорю? ибо я уже наткнулся на это когда восстанавливал на своем едва дороги от джойстика. не надо тут спорить)

ЗЫ. если тебе не ясно - повторяю в стопеццотый рас - ДОРОГА НА ПХА идет не от ноги VR411, а под контактной площадкой 5 ноги джойстика, и если она отвалилась от печатной платы - шансов на восстановление - НОЛЬ[b]

Сообщение отредактировал RipZ - 15.4.2009, 18:41

[tmp_do]

RipZ,
дай фото изувеченной платы, интересно

[RipZ]

RipZ,
дай фото изувеченной платы, интересно

будо дома - сфоткаю с цыфравега...)

[wink]

RipZ, ты на схему посмотри...

[RipZ]

RipZ, ты на схему посмотри...

тебе не надоело еще спорить?????? или ты читать не умееш и вдумываться что я пишу?
я не только на схему смотрел, а восстанавливал у себя джой и лутше чем ты представляю что откуда и куда идет.

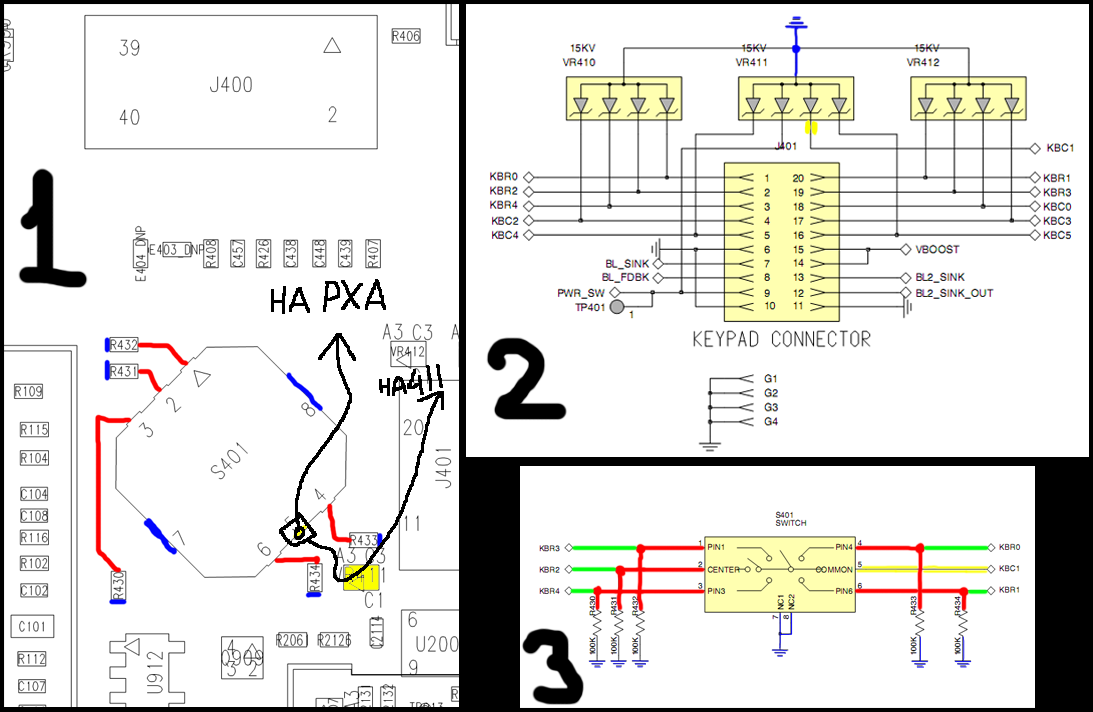

или для особо одаренного дона нарисовать как и куда идут дороги от 5 ноги?



|-----------------|
|.......................|
|..........O..........|
|.......................|
|-----------------|

это контактная площадка под 5 ногой. посредине нее идет переходное отверстие на внутренний слой. если площадка от пемпературы отвалилась - аминь.

ЗЫ. ясно?

Сообщение отредактировал RipZ - 16.4.2009, 10:00

[wink]

RipZ, спорить не надоело, потомучто я прав

От 5-го пина ждоя, дорожка идет на РХА, пин 104, адрес КВС1
От VR411 один из пинов также идет на РХА, пин 104, адрес КВС1

Значит 5-ый пин джоя, можно тупо кинуть на нужный пин VR411!


Время будет, свой Е2 разберу, звякну тестером, и ткну пальцем куда именно надо подпояться

[RipZ]

RipZ, спорить не надоело, потомучто я прав

От 5-го пина ждоя, дорожка идет на РХА, пин 104, адрес КВС1
От VR411 один из пинов также идет на РХА, пин 104, адрес КВС1

Значит 5-ый пин джоя, можно тупо кинуть на нужный пин VR411!
Время будет, свой Е2 разберу, звякну тестером, и ткну пальцем куда именно надо подпояться

ты конечноже прав!!!!!!!! разбери, прозвони и успокойся. а также советую отпаять джой, прогреть контактную площадку, чтобы она отвалилась а потом удачно все это дело восстановить)))))

ЗЫ. разговор заканчиваю по причине "пионерщины" тов. wink.
