FAQ Перепайка стандартного CE(data)-разъёма на miniUSB Поделиться Опции

[BAK]

Я с телефона не смогу, в этом фс не открыта, видишь справа от клем есть большая такая серебряная стекляшка, вот под ней есть еще такого цвета только маленькая, вот ее и у меня нету, на этой стекляшке вроде написано или 'B 30' толи , ' 830 ' , а еще ниже тоже есть такая же стекляшка, вот у меня нету той что между ними, средней.

[Castelman]

bak,
проще номер ейный сказать...
погляди на схеме может найдёшь...

[BAK]

О есть ! У меня оторванна Q953

Добавлено позже (3.3.2010, 16:40):
Может перемычки както кинуть ?

[Venik]

Castelman, а как ты сделал боковой узб?
и,главное,для чего?

Сообщение отредактировал Venik - 3.3.2010, 14:54

[Castelman]

bak,
оторвал ты микруху цепи питания...
Вот ссылка на похожую проблему Железо ©

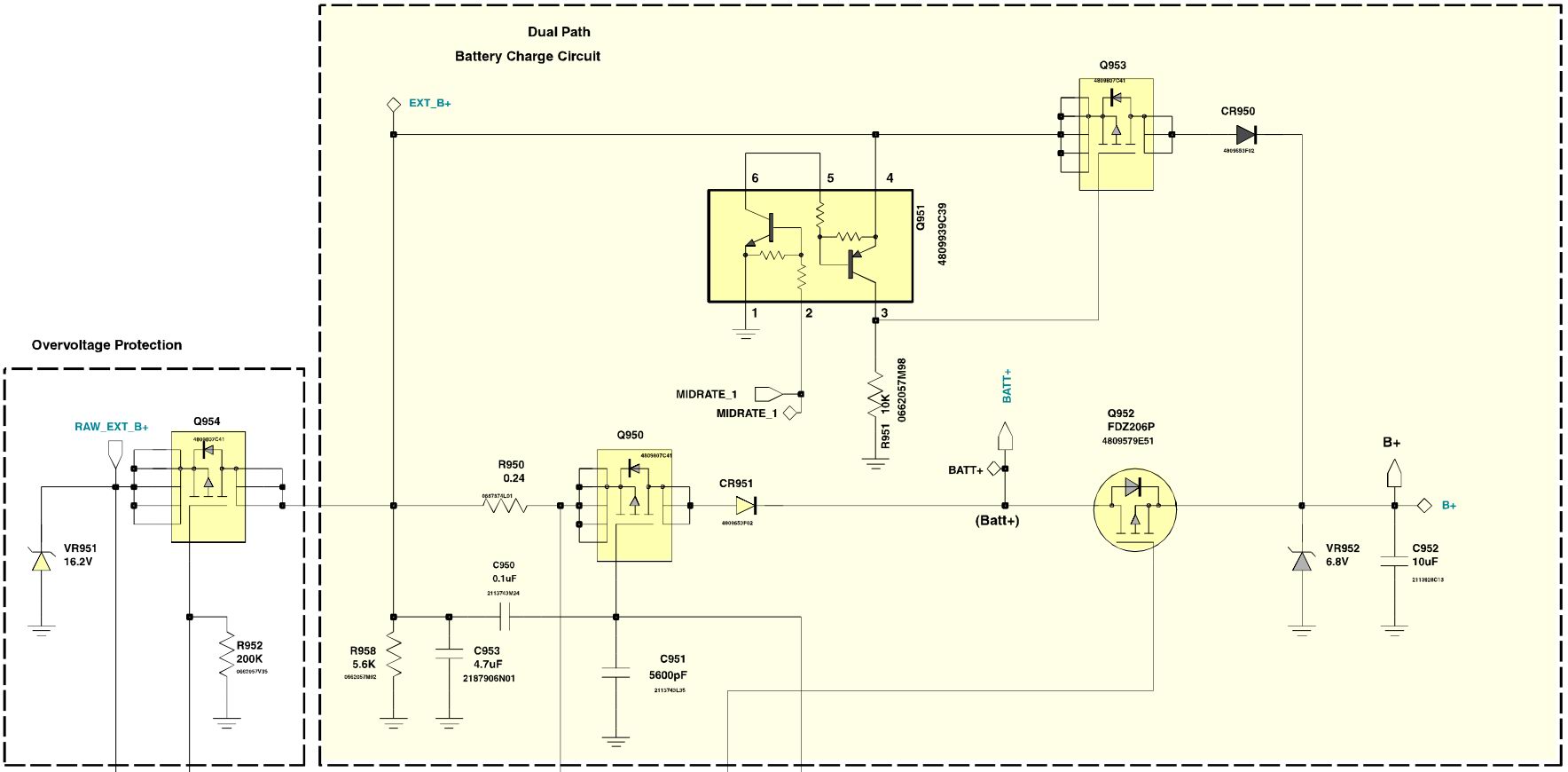

Я схему цепи выкладываю, может поможет...


Venik,
Боковой был для дата кабеля миниЮСБ, ибо стандартного не было... =)

[Ferzok]

BAK,

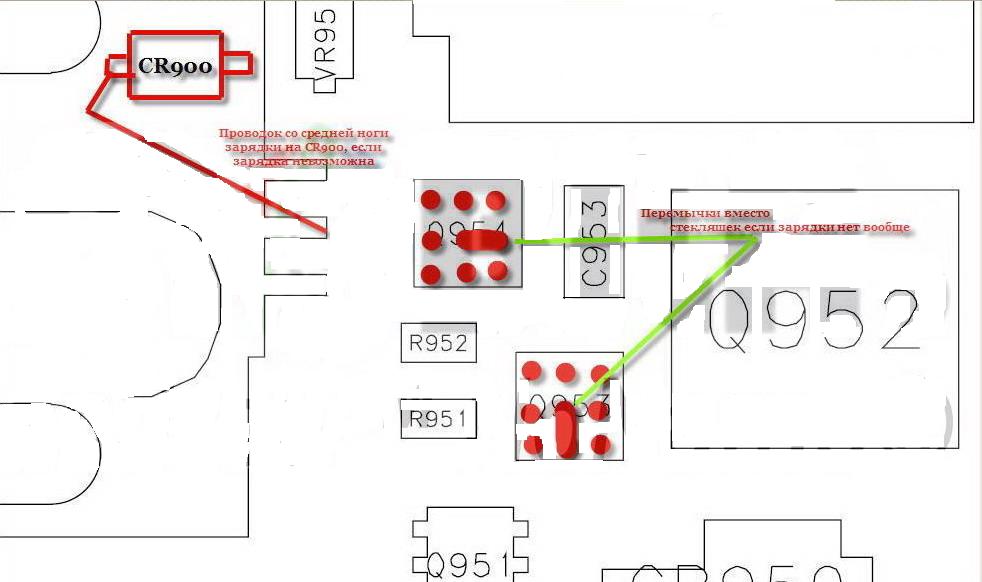

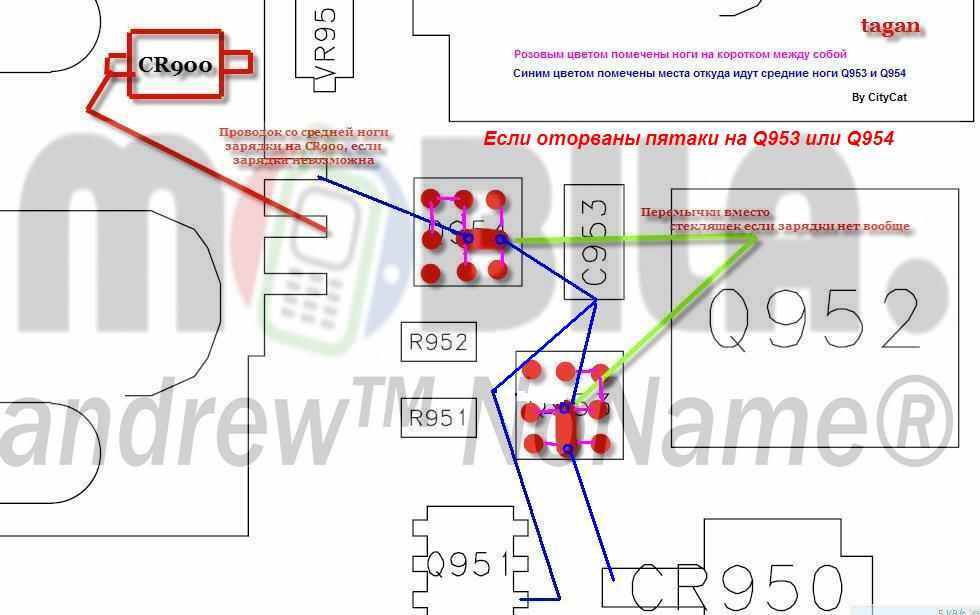

на картинке прикрепленной ниже показано как можно заменить стекляхи Q953 и Q954 перемычками. Эти обе стекляхи отвечают за зарядку! если у тебя оторвана только Q953 ставь перемычки только как указано на схеме, если не поможет делай дальше как нарисовано...

[Venik]

Боковой был для дата кабеля миниЮСБ, ибо стандартного не было... =)

то есть ,как я понимаю,была прошивка и передача данных,а зарядки не было?
можно схему как что подключать?

[Castelman]

Ferzok,
Да же это нашёл... Скажешь где?
Или сам придумал? ну в смысле разбираешьсо?

Venik,
Правильно понял... =)
А схема была на форуме...

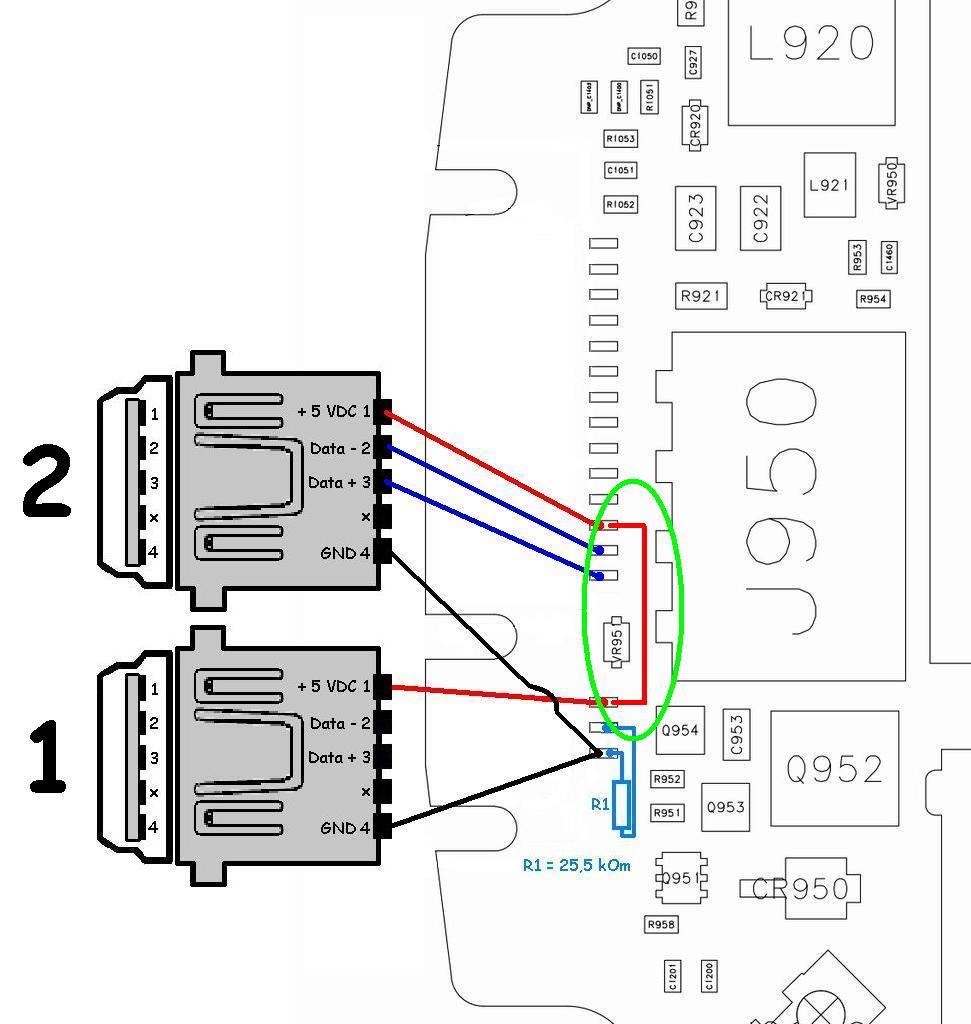

На сколько мне помнится по схеме из моего мануала:
GND оставляем на месте.
Резюка и перемычки не будет если гнездо будет запитано параллельно стандартному.
Data + Как на схеме 1 контакт
Data - Как на схеме 2 контакт
+5 На 3 контакт, т.е. после Data -.
При установкеминика на место около карты памяти(на фотке видно) придется перепаять контакты микрофона.
Ну или найти другое место установки... =)


Сообщение отредактировал Castelman - 3.3.2010, 16:30

[Ferzok]

Скажешь где?

В интернете" просто уже не первый мотор с нерабочей зарядкой попадается на ремонт.

Или сам придумал? ну в смысле разбираешьсо?

давно ужё всё придумано. ну и разбираться в этом хотябы немного надо..

[Castelman]

давно ужё всё придумано. ну и разбираться в этом хотябы немного надо..

Ну я канечна дерево при углублении в микроэлектронику , но считаю себя больше чем "любитель". Просто схемы подробные тока седня с утра скачал, терь буду стараться.

[BAK]

Всем спасибо ! Ferzok, не помогло ! Батарею так и не приняло, ну и сим карту соответственно тоже, зделал всё как на схеме и ничего ! Буду знач телефон использовать в качестве плеера.

Может знаешь какие детали с того района отвечают за показ батареи, и принятие сим карты ? Ну телефон не принимает батарею, знаешь когда например скотчем залепищ средние контакты на батареи то тоже самое что и сейчас у меня.

[AlexKooper]

Castelman, ты изоляцию под разъём не подкладывал? а то мне кажется, что с воткнутым кабелем достаточно чуть нагрузить разъём - и он опустится на плату контактами.

[Castelman]

AlexKooper,
Не делал... В мануале писал на фото 9, что сточить металлические остатки ножек нужно под углом, а контакты при загибе попадают в небольшую нишу корпуса миника. При втыкании кабеля, пластик по краям контактов не даст глубоко просесть гнезду и коротнуть...
В течении дня оформлю некоторые поправки в мануале и добавлю ещё пару схем: распайку на два миника рядом и распайку параллельно стандартному, т.е. только дата кабель без зарядки.

Добавил и поправил...

Сообщение отредактировал Castelman - 4.3.2010, 16:53

[Любитель 2]

А возможно не 2 miniUSB (один на зарядку, один на кабель) поставить а один на зарядку и кабель? Если поставить такую перемычку!

[Ferzok]

А возможно не 2 miniUSB (один на зарядку, один на кабель) поставить а один на зарядку и кабель? Если поставить такую перемычку!

конечно можно. это так и было задумано вначале, первый пост этой темы почитай внимательно и схемы посмотри.

[Igorek91]

Конечно всё сделано классно!!!Но я не понял смысла, зачем-то два miniUSB ставить???

[Castelman]

-=underw@lk=-,
не знаю, но мало ли людям захочется, да и место на листе съэкономил

[Любитель 2]

Я с начало нашел вот эту тему
FAQ Перепайка стандартного CE(data)-разъёма на miniUSB ,
вот и спросил зачем 2 miniUSB ставить если возможно перемычку поставить!

[Castelman]

Любитель 2,
можно, оно так и сделано было - https://forum.motofan.ru/index.php?act=Attach&type=post&id=223003
а схема двух миников идёт как дополнение... есть люди которые хотят только зарядку или только дата кабель на миник повесить, а может кто и два поставить захочет...

Сообщение отредактировал Castelman - 6.3.2010, 11:58

[BAK]

Ferzok, всё зделал с перемычками, телефон работает, только батарея быстро садится, в 12 ночи ложу телефон с полной батареей а, в 6 утра только 60 процентов осталось :(

[Ferzok]

Ferzok, всё зделал с перемычками, телефон работает, только батарея быстро садится, в 12 ночи ложу телефон с полной батареей а, в 6 утра только 60 процентов осталось :(

если перемычки правильно поставил они не должны влиять на скорый разряд акб. раньше он больше держал?

[Igorek91]

BAK, а телефон нигде не греется???особенно в местах установки перемычек???

[BAK]

Ferzok, да конечно больше, в режиме ожыдания ну 1,5 дня точно держала, а сейчас и дня не будет ! это не изза перемычек, всё нормально их зделал, а изза той стекляшки что в 89 посту описана может такое быть, я ее снял но еще перемычки не зделал ?

-=underw@lk=-, нет вроде ничего не греется.

[Ferzok]

а изза той стекляшки что в 89 посту описана может такое быть, я ее снял но еще перемычки не зделал

Отсутствие стекляхи FL1400 не может влиять на скорый разряд батареи. посмотри внимательно на то место где она стояла, может там пятаки замкнуты... вообще я советую тебе его почистить аккуратно.

[CrazyMotor]

А че делать если телефон пишет зарядка невозможна?
З.Ы. miniUSB перепаял по первой схеме. Кстати так и не понял черный провод(по схеме) мы цепляем к первой ноге которая припаяна к корпусу разъема? т.е. черный провод можно прямо на массу кинуть?


Сообщение отредактировал CrazyMotor - 18.3.2010, 18:16

[Igorek91]

т.е. черный провод можно прямо на массу кинуть?

ну да

[CrazyMotor]

Ну я так и сделал а телефон пишет Зарядка невозможна. Че мог напутать?

[BAK]

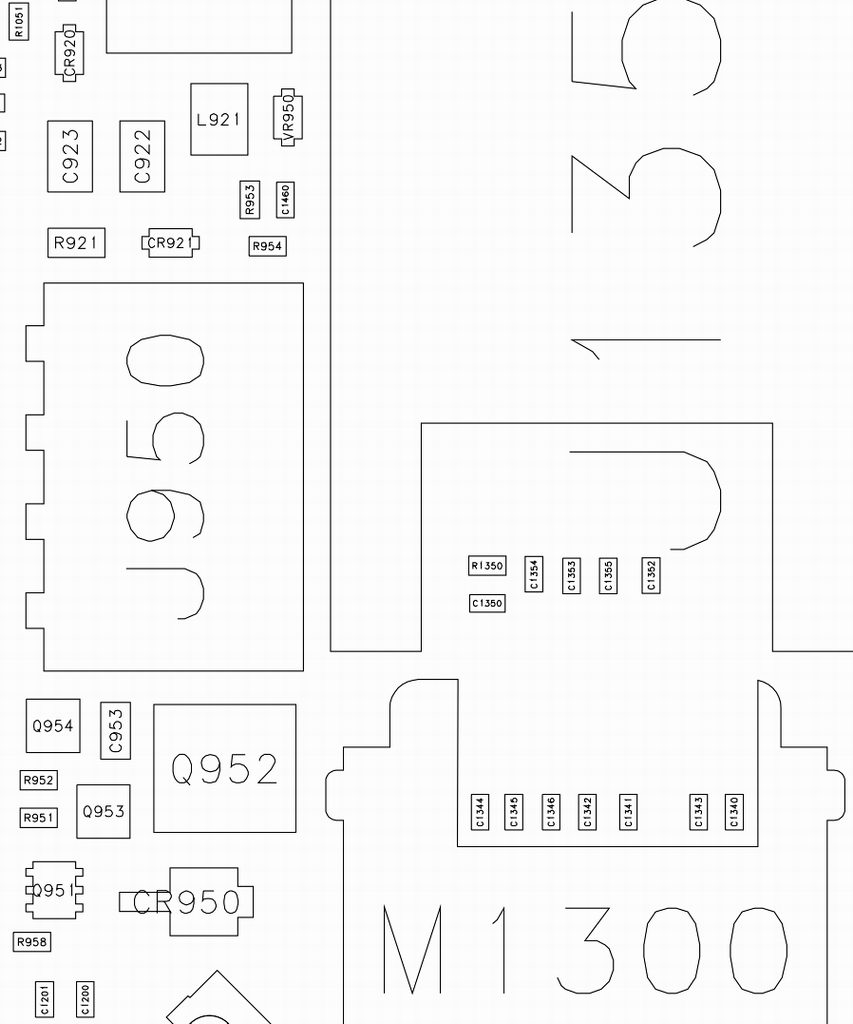

Ребята дайте пожалуйста полностью схему низа телефона, эта не полная, https://forum.motofan.ru/index.php?act=attach&type=post&id=223044

CrazyMotor, ты резистор поставил, проверь пайку.

[Ferzok]

CrazyMotor,



BAK

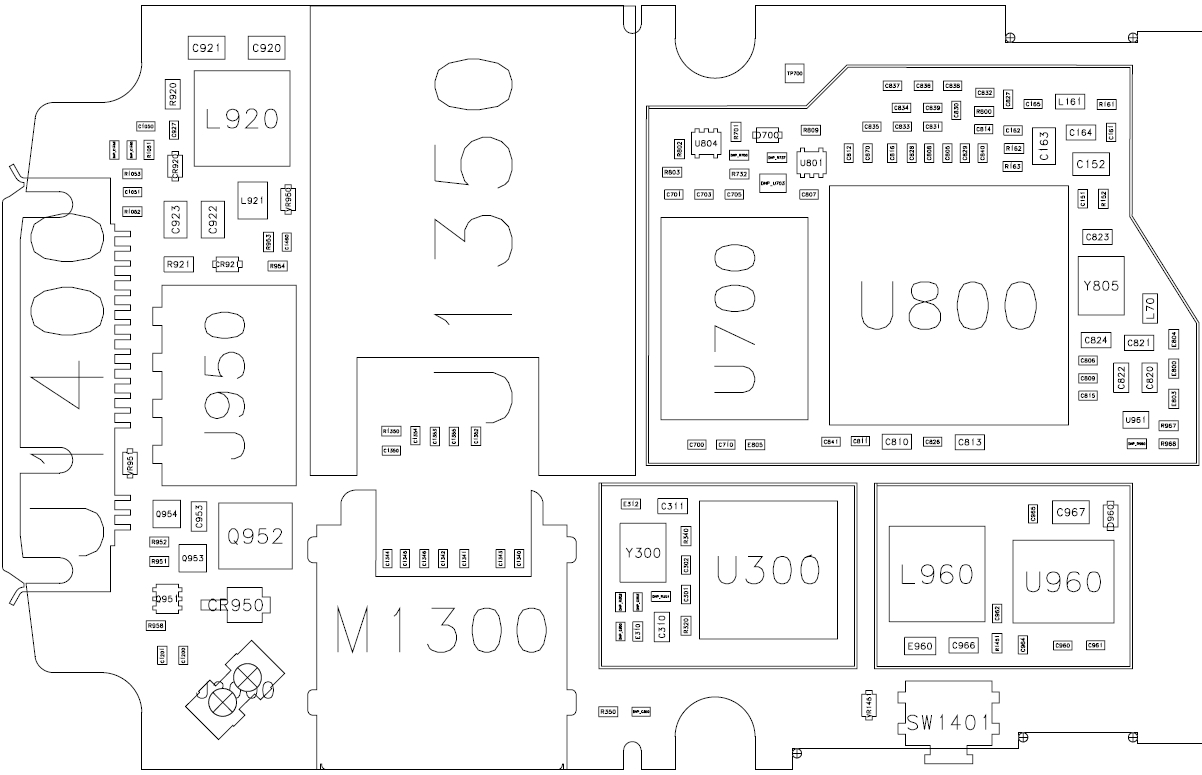

схему расположения элементов на плате прикрепил

[BAK]

ы ы ы а картинкой(изображениями) можно ? я с телефона сижу,

[Ferzok]

bak,
на картинке ты не всё чётко увидишь, а если откроешь на компе pdf то всё можно рассмотреть.

Сообщение отредактировал Ferzok - 20.3.2010, 7:25

[CrazyMotor]

Вощем все проверил пишет зарядка невозможна.
Средняя нога у меня на плате оторвана) думал что хватит тока резюк поставить как на схеме. или я не прав и все равно перемычку кидать надо?

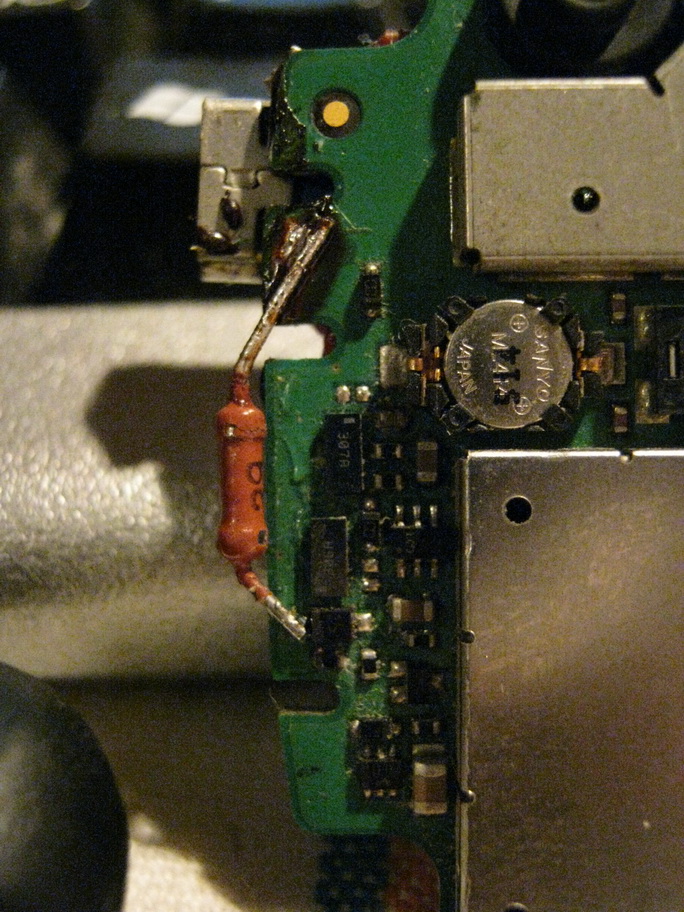

Вот куда припаял резистор. 41 кОм. Правильно?

Самае смешное что аккумулятор заряжается)

[Ferzok]

Средняя нога у меня на плате оторвана

оторван оловянный пятак 2-го контакта? подпаяться никак?
Какую перемычку ты имел в виду?
Резистор правильно припоял.

ну-ка попробуй отпаяй с шестого контакта проводок, зарядка пошла?

[SVS]

измерейте чем есть усебя пожалуйста, какое сопротивление у вас показывает резистор, припаенный по схеме 1, ща у меня резюк на 33кОм то он показывал 0,001кОм а ща 27кОм, ну ща зарядка норм работает, а вот к компу не подключается, я когда впервый раз припаявал у меня ваще тел коротнуло, потом понял что не правильно делал, тупанул так сказать...так ща думаю как сделать чтоб к компу подключиться

[Ferzok]

короче я тоже делал одну ешку, перепаивал разьём на мини. сделал всё по схеме, после перепайки при подключении зарядки пишет "зарядка невозможна" хотя сама акб вроде как заряжается, при подключении к компу коннектиться сразу, если отпаять проводок с шестого контакта(USB_PWR) то зарядка идёт нормально, но комп перестаёт видеть тел. почему так получается я не пойму, спрашивал у многих кто занимается ремонтом сот. тоже ничего толкового сказать не могут кроме как перекатать КП.

[disticomb]

Приделал я себе к недавно купленному мотору юсбшник. При зарядке от компа пишет сначала "батарея заряжена", потом появляется надпись "батарея заряжается". Проходит час-полтора - аккум все еще заряжается, и по индикатору видно, что он нисколько не зарядился. При попытке включить тел ничего не происходит. Прежний хозяин говорил, что там с разъемом для зарядника какие-то были проблемы и аккум из-за этого не заряжался.
Вопрос: это я что-то неправильно сделал или в телефоне уже было что-то сломано до меня?

[E2008]

а при этом мане прошить телефон возможно будет? :)

Сообщение отредактировал E2008 - 30.3.2010, 17:14

[jd-kenny]

E2008

, да. Контакты то не меняются. Главное правильно сделать :)

[Castelman]

SVS,
Часто маркировка резюка не соответствует его номиналу, в этом ты и сам убедился... к примеру резюк на 20 кОм долбить на 30 или на 10, в нашем случае тел принял бы зарядник как свой и не матюкался бы.. может он тупо сгорел(перегрелся) при установке, или же он такой и есть с завода... так что вот...
А то что к компу не олё: проверь всё по схеме, правильно ли собрал, нет ли соплей и контакта с платой выводов гнезда или какими-то пятаками и расскажи как именно коротнул тел...

Ferzok,
как я понял подключая шнур, тел выдает "Зарядка не возможна", но подключается без проблем... если так, то скорее всего на 80% дело именно в резюке... Я с таким сталкивался на в635 жены: резюк на 22кОм, а практически не сопротивляется, вот тел и не принимал зарядку...

disticomb
Я от своего компа заряжаю минимум часов 6, и то аккум не набирается полностью...
На мой взгляд, у компа мощи малова-то для полноценной зарядки...
Для начала емеет смысл проверить внутреннее сопротивление АКБ... Как? Описано здесь Как Разогнать Аккумулятор В Е398 .
Если АКБ в норме то попробуй стандартный зарядник переделать: впихни внутрь или на конец провода, гнездо юсби (см. распиновку ниже.
А ещё у нас можно на пробу в магазе взять импульсный зарядник на 5В/400-750мА с USB гнездом для шнурков, ну или там же и попробовать... Втыкай кабел и проверяй... Пиши результаты...

E2008
Можно, и при этом батарея будет подпитываться...
И при каждом подключении к компу будет подпитываться...

Распиновка USB 1-"+" 2-"D-" 3-"D+" 4-"-"

[Venik]

Castelman, купил резюк на 27 кОм,скажи норм будет?
просто меньше не было...и провода как я понял одножилки нужны?
