[Алег]

я бы в ету всю систему впаял бы еще кнопку замыкания 4+5 для входа в бут...

Ну так я хотел, но у меня оторван 4-й контакт, 5-й к счастью на месте. Кто знает от куда можно кинуть проводок чтобы он шел как 4-й контакт?

[Алег]

я бы в ету всю систему впаял бы еще кнопку замыкания 4+5 для входа в бут...

Ну так я хотел, но у меня оторван 4-й контакт, 5-й к счастью на месте. Кто знает от куда можно кинуть проводок чтобы он шел как 4-й контакт?

[Maden]

фух!

Перепаял, а то уже достал етот старый разем, то окислится то оторвется контакт.

Забил, поставил мини-УСБ теперь без проблем.
И 3 часа жизни не жаль, немного сташновато получилось но, работает.



Добавлено позже (28.6.2010, 17:56):
Шкарадно получилось только внешне, внутри как по маслу отпаял СЕ, кнопку "4+5" завтра сделаю, уже нашол подходящую (выпаял из трупа В51 мотора ).

[ghura]

У меня пока стандартный разьем нормально себя ведет. Народ а для данных манипуляций нужен какой паяльник? И сколько вобще он стоит этот паяльник?

[Maden]

ghura,
на 25 ват будет нормально, только вот один прикол что надо очень тонкое жало. Я вот давно купил простой паяльник на 25Вт и заточил (чем тоньше тем лучше) его напильником а потом затер мелкой нождачькой. Получилось неплохо.
По цене гдето +/-3бакса, но есть и дороже. Я купил наш, отечественный.

[ghura]

Спасибо. Надо ехать на радио рынок. А кроме паяльника что еще брать? Олово или как там оно называется? Простите за дурацкие вопросы я просто в этом деле ноль.

[usr003242]

Спасибо. Надо ехать на радио рынок. А кроме паяльника что еще брать? Олово или как там оно называется? Простите за дурацкие вопросы я просто в этом деле ноль.

Олово - это припой. Кроме него нужна канифоль (твёрдая) либо флюс (жидкий).

С такими вопросами лучше сразу за разъём не браться - а то я хотел 3.5 вместо 2.5 на наушники поставить, а вдруг перестал работать правый канал (прямо на плате!) - в наушники не идет, а в динамики все ОК.

Однако я до этого и зарядку от USB сделал (правда, потом резистор отвалился), и на C350L тестпоинт ставил, и микросхему биоса перепаивал, и все ОК. Ну а начинал с мультивибраторов на КТ315.

[Maden]

usr003242,
еще не помешала бы кислота для пайки, чтоб залудить контакты разема, а то с канифолем както уж плохо припой цепляет

[Алег]

После припоя тоже хорошо

Сообщение отредактировал Алег - 30.6.2010, 10:14

[Maden]

Алег, че после припоя хорошо?

[ghura]

Спасибо. У меня валяется выход 3.5 от Е2 он подойдет?

[Ferzok]

Спасибо. У меня валяется выход 3.5 от Е2 он подойдет?

подойдёт если правильно всё поставишь.
тема про перепайку гнезд СЕ на miniUSB, а половина темы про выбор паяльника и припоев...

[E2008]

Спасибо. Надо ехать на радио рынок. А кроме паяльника что еще брать? Олово или как там оно называется? Простите за дурацкие вопросы я просто в этом деле ноль.

если ты в этом деле ноль то зачем тебе паять? всё испортишь только!

[Maden]

Ferzok, не факт,
есль разные папы-мамы 3,5, которые имеют разные размеры, потому следует выбирать маму для перепайки найменшего размера, так меньше будешь корпус и плату портить.

[PARANOlK]

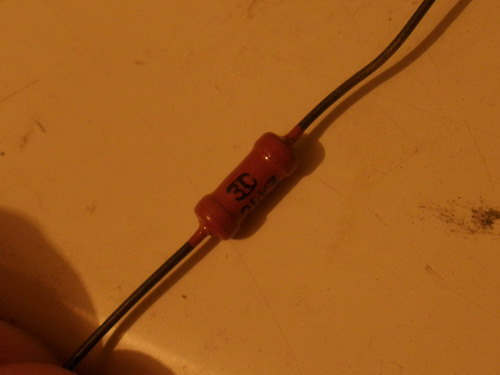

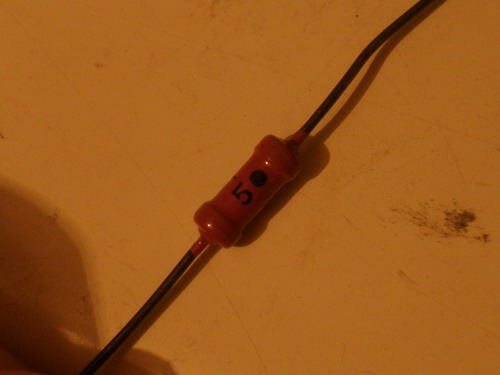

А такой резюк пойдёт?

[Castelman]

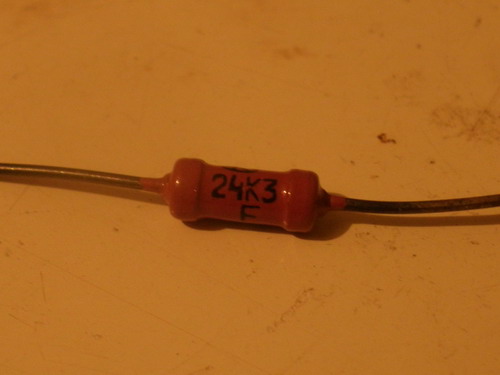

да... номинал евоёный 24,3 кОм...

[Maden]

PARANOlK, там в принцыпе размер самого резюка играет роль, чем меньше тем лучше, а в принцыпе и етот должен войти.

У меня стоит с номиналом в 22кОм, и ниче , заряжает, конектит и т.д.

[PARANOlK]

Спасибо! Вечером буду паять.

[unnamed0199]

Очень полезная тема!
Спасибо большое двум авторам! Скоро всё подготовлю и попрошу одного знакомого сделать сие чудо

Сообщение отредактировал unnamed0199 - 10.7.2010, 19:22

[Maden]

ТРАБЛ!

Короче тема такая, видать плохо залудил лапки разема, начал шататся, както поставил на зарядку, позвонил друг а я на улице работал, попросил сестру снять зарядку и принести его на улицу, она же в спешке вырвала разъем с проводками, я подумал что просто проводки порвала, да вот разобрал и оказалось что оторваны 3 контакта которые отвечают за конект с компом (3 зарядочных остались следующие 3 оторваны). Тел работает, заряжает, все норм, только к компу не подконектиш, не для чтения данных ни для прошивки!

ВОПРОС: Как ето вылечить если возможно, куда еще можно пропаять проводки чтоб можна было шить, или ваш вариант?!

Понятно что только перемычьками на контакты от стекляхи ФЛ1400, а есть ли вариан попроще?

И вообще за что отвечает ФЛ1400, так чтоб подумать отваливать или нет?

Попробую еще напаять обратно пятаки, может прокатит...

ЗЫ ПЗДЦ полный, только недавно купил тело так его уже и без меня почти что угробили!




Сообщение отредактировал Maden - 11.7.2010, 14:42

[Maden]

посмотрел на ФЛ1400, очень уж мелкая она, я там ничего не напаяю, только испорчу.

Че никто не подксажет путь попроще перемычек на ФЛ1400???!!!:helpsmilie:


Хорошо хоть прошивку до ума довел перед етим, хорошо хоть зарядка в норме.

Добавлено позже (12.7.2010, 11:11):
Нужен хелп.

[Алег]

Ну здесь надо срывать фл1400, иначе никак!

Добавлено позже (13.7.2010, 2:13):
Правда надо будет очень попарится. Под стекляхой 15 контактов. Тем более у меня получилось, у пользователя Ferzok тоже получилось, может и у кого то еще вышло, я не знаю. Но я припаивал перемычки не только на фл1400, а и на фл1401, так как я в начале перепутал их на схеме. Главное хорошо заточить паяльник, набратся терпения и иметь при себе трезвую голову и прямые руки (куда же без них). Я это дело со стекляхами прокрутил за неделю, порой даже хотелось выкинуть его на свалку :). Но сейчас всё супер, всегда стабильный коннект к компу и зарядка одновременно. Всё это благодаря пользователям Ferzok и AlexKooper, ща им + накину. Как говорится вспомню за хорошие дела.

Сообщение отредактировал Алег - 12.7.2010, 23:21

[Maden]

Алег,
в том то и дело что ФЛ1400 мелкая и я с трудом представляю как там на ети мизерные контакты перемычьки поставить, да и обычьным паяльником только попортиш.

Гемор а на 398, мой старый менее доставучий был.

[Алег]

Я брал обычный паяльник на 25 ватт. За перемычки использовал тонкие провода из китайских наушников, одножильнье. Могу прислать фото как делал и как правильно загибал тонкие провода, если надо конечно.

[E2008]

Я брал обычный паяльник на 25 ватт. За перемычки использовал тонкие провода из китайских наушников, одножильнье. Могу прислать фото как делал и как правильно загибал тонкие провода, если надо конечно.

выложи фотки здесь :)) Зачем кому то отсылать)

[Castelman]

E2008,
а вы не пробовали просматривать все посты внимательно https://forum.motofan.ru/index.php?act=Attach&type=post&id=222901
в этом посте FAQ Перепайка стандартного CE(data)-разъёма на miniUSB на первых трёх фото примеры и паяльника, и проводов и прочего нужного инструмента... а дальше разжёванно всё до нельзя...

[Алег]

E2008 ,
а вы не пробовали просматривать все посты внимательно https://forum.motofan.ru/index. php?act=Attach&type=post&id= 222901
в этом посте FAQ Перепайка стандартного CE(data)- разъёма на miniUSB на первых трёх фото примеры и паяльника, и проводов и прочего нужного инструмента... а дальше разжёванно всё до нельзя...

Так а там всё описано для нормальной роботы с перепайкой миниюсб, а здесь люди просят что? как? и чем? надо паять если отрывать фл1400.

[PaSHkaa]

Castelman,

Я тоже хочу сбоку миник пристроить.
А куда ты дел то, что находилось заместо него? (там перемычки штоли стояли какие-то)
И как батарейка, нормально залазиет? USB же выше немного торчит

Ток я хочу microUSB, а не mini

Сообщение отредактировал PaSHkaa - 22.7.2010, 6:22

[Maden]

PaSHkaa, микро достать трудно...
сам искал нигде нету, везде только мини.
Микро конечно лучше тк размер меньше и корпус портить не надо, но с другой стороны хуже тк лапки очень маленькие.

А зачем тебе сбоку? Выпаяй СЕ и поставь мини или микро, и не придется отваливать гнездо микрофона

как тут FAQ Перепайка стандартного CE(data)-разъёма на miniUSB

Кстати на радиорынке видил разъем как у нокии 1201, там типа зарядка (тонкая нокиевская), микро_ЮСБ и наушники 2,5, все вместе залито пластмассой, думаю такая тема тоже была бы неплохо на 398 подходить.

Сообщение отредактировал Maden - 22.7.2010, 10:37

[PaSHkaa]

Maden,

Да как-то мне кажется не красиво заменять.
А так с боку аккуратненько вроди должно получиться, ну и стандартный разъём останентся, мало ли что.

Да, если нокиевскую зарядку отдельно приделать, то круто буит.

А что там надо делать с гнездом микрофона?

[Maden]

PaSHkaa,
если хочешь сбоку ставить, то там возле слота карты папяти (внизу) есть "разъем" типа держатель который держит ножки микрофона, его придется снести а ножки просто припоять прямо к плате и заизолировать.

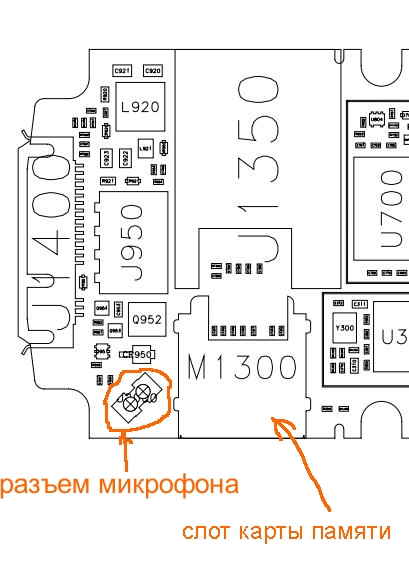

Вот на схеме
А вот как будет выглядеть

Решай сам.

[PaSHkaa]

Maden,

Спасибо, буду искать microUSB. потом попробую.
Тока я с микрофоном не понял. Объясни поподробнее пожалуйста.

[Maden]

PaSHkaa,
разбери тел, и посмотри, на деталь отмеченую на схеме.

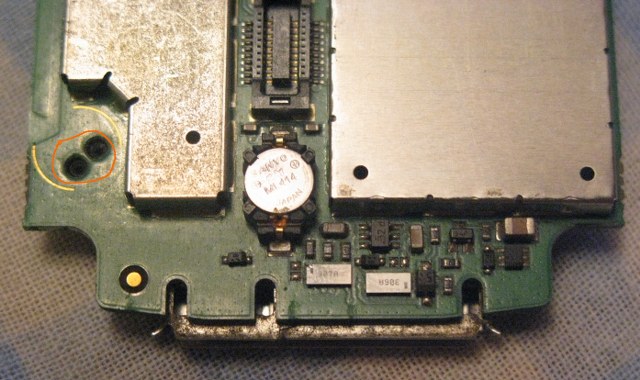

Она держится на 4-х контактах, отпаиваешь ее, между етими контактами по средине увидиш два круглых контакта(пятака) сквозь которых проходят ножки микрофона, укорачиваешь если нужно ножки микрофона, залудив ети два пятаки вставляешь на место микрофон и припаеваешь ножки к етим патякам.

Вроди так. Сам не делал, читал тут на форуме ранние попытки перепайки на мини-ЮСБ, там тел сделал так как показано на картинке с разъемом.

Но я бы всетаки советовал поставить вместо стандартного разъема. Меньше увечий плате.

[PaSHkaa]

Maden,
Спасибо!

[Maden]

Maden,
Спасибо!

смотри наглядно:

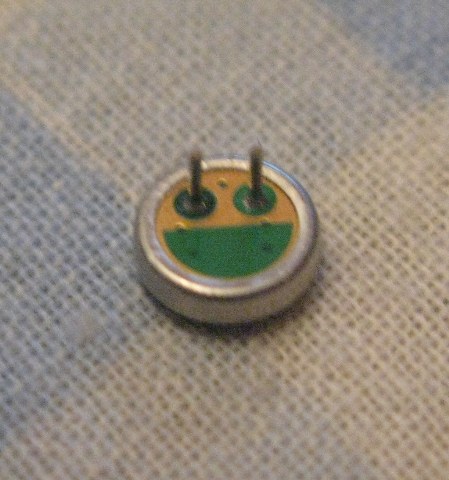

микрофон:

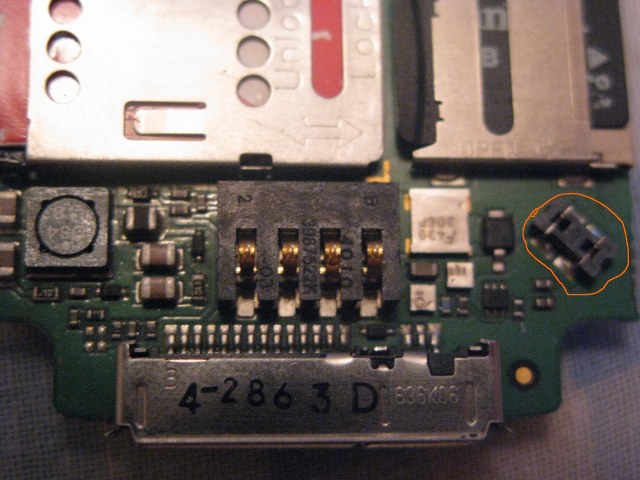

гнездо микрофона под клавиатурой:

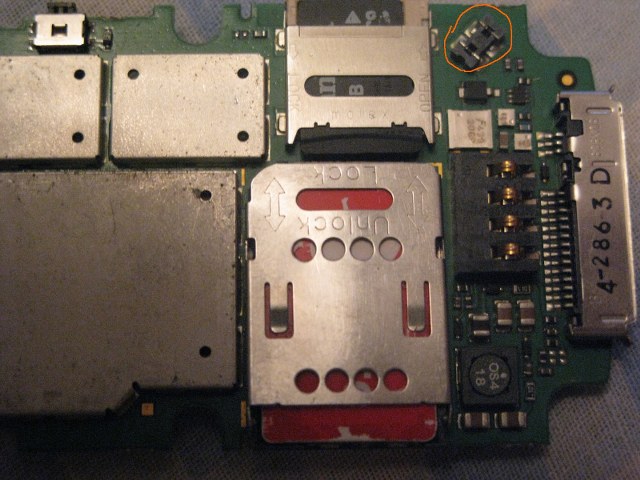

держатель ножек микрофона возле слота карты памяти:
а тут держатель микрофона уже отпаян взял со страницы FAQ Перепайка стандартного CE(data)-разъёма на miniUSB

Сообщение отредактировал Maden - 23.7.2010, 5:56

[PaSHkaa]

Maden,

Спасибо

[Castelman]

PaSHkaa,
ФОТО здесь чётко видно где и как он стоит...
Для мини юсб правил корпус и слегка корпус батареи...
Для микро юсб думаю места будет побольше...
Я себе делал только чтоб кабель работал, без подзпрядки, в моем посте схема 2 вариант 2...
А вообще с микро юсби мысль хорошая, но я отказался от неё, т.к. в час ночи дома нашёл только мини...
С микро поудобнее в плане корпуса не спорю, но мини кабель валяется чуть ли не в каждой квартире сейчас, так что я бы пихнул его...
Подробно, если нужно будет, на пальцах объяснить чего куда паять, убирать, пилить и резать для установки с боку пиши, попробую разъяснить... =)

Сегодня-завтра выложу ещё фоток по установке SMD резистора вместо обычного в свой пост по перепайке...

Алег,
Паять тем жепаяльником на 30 ват и жалом как на фото, уже не один труп так починил, и перемычки удобно ставить, да прогревать стеляхи...

Сообщение отредактировал Castelman - 23.7.2010, 17:36

[PARANOlK]

Прошу помощи. При демонтаже стандартного разъема оторвались, если смотреть слева направо, 4й и 6й контакты. Что можно сделать?

Добавлено позже (1.8.2010, 23:42):
Если подобнще вопросы уже обсуждались прошу прощения, сижу (пока) с телефона и просматривать форум очень неудобно.
И ещё одно. Как определить сопротивление резистора не имея спец приборов. Есть в телефончике такой ельф, который опредиляет параметры резистора по цвету полосок на нём и у меня вопрос, как определить где у резюка лево, и право? Разобрал зарядные от моторолы самсунга и нокии, а идентичного такому как на фото не нашел (

Сообщение отредактировал PARANOlK - 1.8.2010, 21:58

[PaSHkaa]

Castelman,

Ну по поводу того, что миниюсб кабель почти у всех есть - это да.
Но мне как-то неохота ещё и акб пилить-точить.
Мне кажется, что микроюсб встанет прям в тютельку.

Ну щас мне пока не до этого, да и телефон то щас к компу не подключаю практически. Если только ради зарядки ставить, а то стандартный разъём полюбому скоро начнёт мозги .

Если соберусь делать, то я с тобой проконсультируюсь, ок?

[Maden]

PARANOlK, уже кучу раз обсуждалось, ФЛ1400 надо отпаивать и к ней кидать перемычьки, иначе никак...

ЗЫ Тебе в принцыпе 6-й контакт не нужен, нужно восстановить только 4-й, попробуй залудить место где он был и напаяй заново, если там хоть немного осталось то думаю что вцепишся...

А еще лучше если ты не уверен что сможешь перепаять ФЛ1400 то отнеси в СЦ и попроси сделать как на схеме, вот и все...
