[PARANOlK]

Понял, а что на счёт резистора?

[Maden]

PARANOlK, тоже много раз обсуждалось...

У меня к примеру работали резюки от 10 до 27 кОм, подбери любой и попробуй какой работать будет, я нашол в мертвом китайском радиоприемнике, там мелких резюков разного сопротивления штук так с 50...

[CrazyMotor]

Странно. Сделал все по инструкции из первого поста(ну я раньше писал) тел говорил что зарядка невозможна... Отпаял провод от 6 контакта все пошло) и заряжает и вроде как комп видит телефон)))

[Maden]

CrazyMotor, проверь не навешал ли ты "соплей" на разъеме или на плате...

[lcrmslcrms]

Подскажите как толком от паять коннектор паяльным феном, я пробывал его греть при 320гр грел 2минуиты ,и уменя ничего не получилось родной порт сидит намертво поделитесь сикретом как выего от паивали

[Ferzok]

Отпаял провод от 6 контакта все пошло) и заряжает и вроде как комп видит телефон)))

не может быть что бы у тебя комп видел без шестого контакта. 6контакт это usb_pwr т.е. питание с компа для телефона. без него комп не обнаруживает тело.

Подскажите как толком от паять коннектор паяльным феном, я пробывал его греть при 320гр грел 2минуиты ,и уменя ничего не получилось родной порт сидит намертво поделитесь сикретом как выего от паивали

если тебе этот разъём уже не нужен, то можно маленькими кусачками сначало откусить ножки, потом нагреть сам разъём и снять его, а потом уже отдельно отпаивать остатки ножек от него.
если феном то грей побольше у основания, и сами ножки. Сильно не дёргай иначе пятачки могут оторваться вместе с ножками.

[dimm666]

Всем доброго времени. Попытался реанимировать своего старичка. Вроде, всё прошло на "ура", но при подключении mini usb телефон говорит, что "Доступ к карте...только после отключения...". Т.е., как бы видит шнурок. Но зарядки нету, да и комп ничего не видит - ни флешку, ни тело. После детального осмотра выяснилось, что не хватает одного элемента на плате. Может подскажет кто, связано ли отсутствие зарядки с этим элементом?

[AlexKooper]

Связано. тама перемычки надо ставить. ищи по форуму слова "стекляха", "перемычка"

Сообщение отредактировал AlexKooper - 7.9.2010, 11:14

[Igorek91]

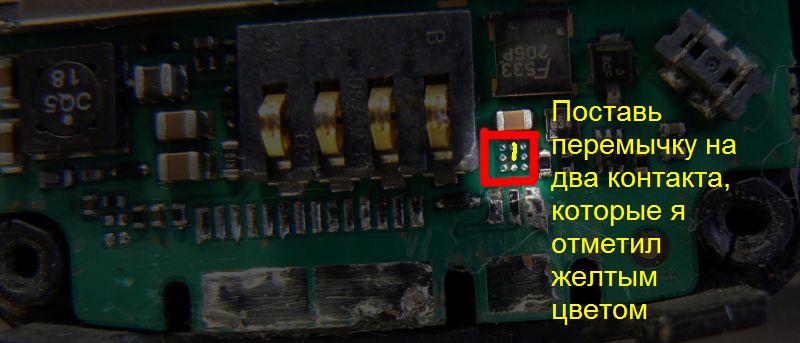

dimm666, это полевой транзистор в цепи зарядки телефона.
Смотри фото, я там отметил, какие контакты надо замкнуть

Сообщение отредактировал -=underw@lk=- - 7.9.2010, 11:46

[LinkIF]

Не уверен, что кто-то поможет, но рискну.
Год назад наверно еще перепаял разъём на miniUsb на E398 (паял не сам)..
в общем, все работает хорошо, правда быстрее разряжается, но дело не в этом..
Столкнулся с проблемой отказа работы спикера и микрофона (раз 5 уже было)..
Само появляется и само пропадает...Звоню и не слышу никого, меня соответственно тоже.
В общем, решил перепрошить тело (шился года 4 назад, все никак не решался, лень) и обнаружил такую беду: Запускаю Flash&Backup 3, пытаюсь сделать Бэкап, а тело во Flash-режим не идет..
при выключенном телефоне - вручную входит, но как только подключается коннектор - идет зарядка (в любом состоянии телефона) если даже получается войти во Flash-режим, то пишется:
Ok to Program
USB
Transfer Mode
и все..
не дружит тело со Flash-режимом .
Если принудительно ввести во Flash - Тело не определяется Flash&Backup'ом
Может есть какие-нибудь соображения на этот счет?!

[AlexKooper]

Может есть какие-нибудь соображения на этот счет?!

возможно, при переделке задйствовали только питание usb, не припаяв линии данных. Телефон с кабелем вообще не работает? (как модем, в р2ктулз, в других прогах, работающих через кабель)

[Maden]

а кто паял то? Может отодрали пятаки данных и реально припояли только зарядку? Ты кабелем до етого пользовался? Типа в режиме карты памяти подключал?

Добавлено позже (12.10.2010, 8:18):
на всякий случай если комп вообще не видит тело то попробуй переустановить дрова, если ты ими давно не пользовался, и еще разбери тело и убедись все ли контакты на месте и припаяны правильно.

[LinkIF]

Все работает, и в режиме модема и в режиме карты памяти и зарядка...
вот только бока с перепрошивкой, а точнее с флэш-режимом ..
объясню пожалуй еще раз и подробнее:
И так, происходит следующее, при выключенном телефоне, как только подключается кабель (мини юсб)
активируется зарядка и флэшбэкап видит тело...жмешь "Чтение данных"открывается табличка "пожалуйста подождите, начало операции, чтение, и написано - переход во флэш-режим..и так минуты 2, потом операция завершена" а тело, как был в режиме зарядки батареи, так и остается.."
Если перевести вручную во флэш-режим..то при коннекте кабеля - издаются те же характерные звуки подлючения устройства, только подряд и без задержки, как очередь...ну и на экране написано то, что я уже писал..Флэш бэкап естественно тело не видит...
вот в чем суть проблемы...
телефон автоматически не входит во флэш-режим..

[Maden]

LinkIF,

дрова переустанови для верности, чето мне кажется что ето дрова флеш-режима шалят, ну или ФБ переустанови...

На моей памяти ето первый такой случай, что тел с кабелем работает а не шьется...странно
Будем думать...
А какая у тебя прошивка стоит?

З.Ы. В выключенном режиме помоему флеш-режим и не включается...а если например подключить к ФБ включенный тел? Так не переводит во флеш?
Еще странно что при переведенном во флеш телефоне ты я так понял слышишь сигнал начала зарядки...У меня во флеш режиме вообще на зарядку не реагирует...

Лови дрова!

[LinkIF]

LinkIF,

дрова переустанови для верности, чето мне кажется что ето дрова флеш-режима шалят, ну или ФБ переустанови...

На моей памяти ето первый такой случай, что тел с кабелем работает а не шьется...странно
Будем думать...
А какая у тебя прошивка стоит?

З.Ы. В выключенном режиме помоему флеш-режим и не включается...а если например подключить к ФБ включенный тел? Так не переводит во флеш?
Еще странно что при переведенном во флеш телефоне ты я так понял слышишь сигнал начала зарядки...У меня во флеш режиме вообще на зарядку не реагирует...

Лови дрова!

Спасибо, мужик)
щас попробую, мне тоже кажется, что это с дровами трабл...я так понял дрова нужны для автоматического перехода во флэш-режим...
Прошивка стоит 373 монстр Мотоволкман...- Хорошая прошивка, громкая и очень стабильная, за посл. 4 года если не больше - уже конечно подубилась)
Правда, может уже и есть лучше прошивки...

Добавлено позже (12.10.2010, 13:56):
Поставил дрова эти..
При включенном телефоне нажал "Записать данные" и снялся бэкап! - спасибо за рекомендацию и дрова!
думаю больше не будет проблем и все хорошо зашьется...
Прошу прощение кстати за оффтоп, как оказалось дело совсем не в разъеме и не в перепайке!

Сообщение отредактировал LinkIF - 12.10.2010, 10:44

[Maden]

LinkIF, да кто ж знал на 100% что ето дрова?!
Дерзай! Прошивай, но перед етим сделай правильный бекап! Фул32 и зоны ПДС!

[Angel666]

Народ, а можно данный мануал применить и для перепайки гнезда на мини-усб на Е1000??

[Maden]

Angel666,
в теории да, но надо проверить распайку, какой контакт за что отвечает

[n_rider]

Привет, всех с Новым Годом! Кто-то ковырял оригинальную автомобильную зарядку от Е398? Там с платы выходят все три провода не получается переделать под мини юсб. Как я понимаю третий провод нужно на что-то замкнуть в самой зарядке...

[Pic-nic]

Привет, всех с Новым Годом! Кто-то ковырял оригинальную автомобильную зарядку от Е398? Там с платы выходят все три провода не получается переделать под мини юсб. Как я понимаю третий провод нужно на что-то замкнуть в самой зарядке...

Привет, с Новым Годом! Если всё собрать строго по предоставленной автором схеме, то можно этот третий провод вообще убрать, оставить только "+" и "-" , главное не забыть правильно припаять резистор к плате телефона..

[t-e]

Доброго времени суток) Всех мотофанцев с новым, идущим годом=)

Решил наконец своему мотору сделать эдакий подарок и вшить ему miniUSB. Делал по Мануалу от Castelman (пост 112).
Заготовленное гнездо оказалось плохим и срочно требовался донор!(тел разобран, а CE-разъём уже отпаян в грубой форме) под рукой оказался лишь V3i и ни в чем не повинный старый мп3шник, из которого после обдумывания наименьших жертв был извлечено гнездо miniUSB.
+ вместо соединительных проводов использовал 4х-жильный шлейф от кнопок бедняги. гооораздо удобнее, чем проводами, скажу я вам. Резюк поставил около 30 кОм - стоит как родной

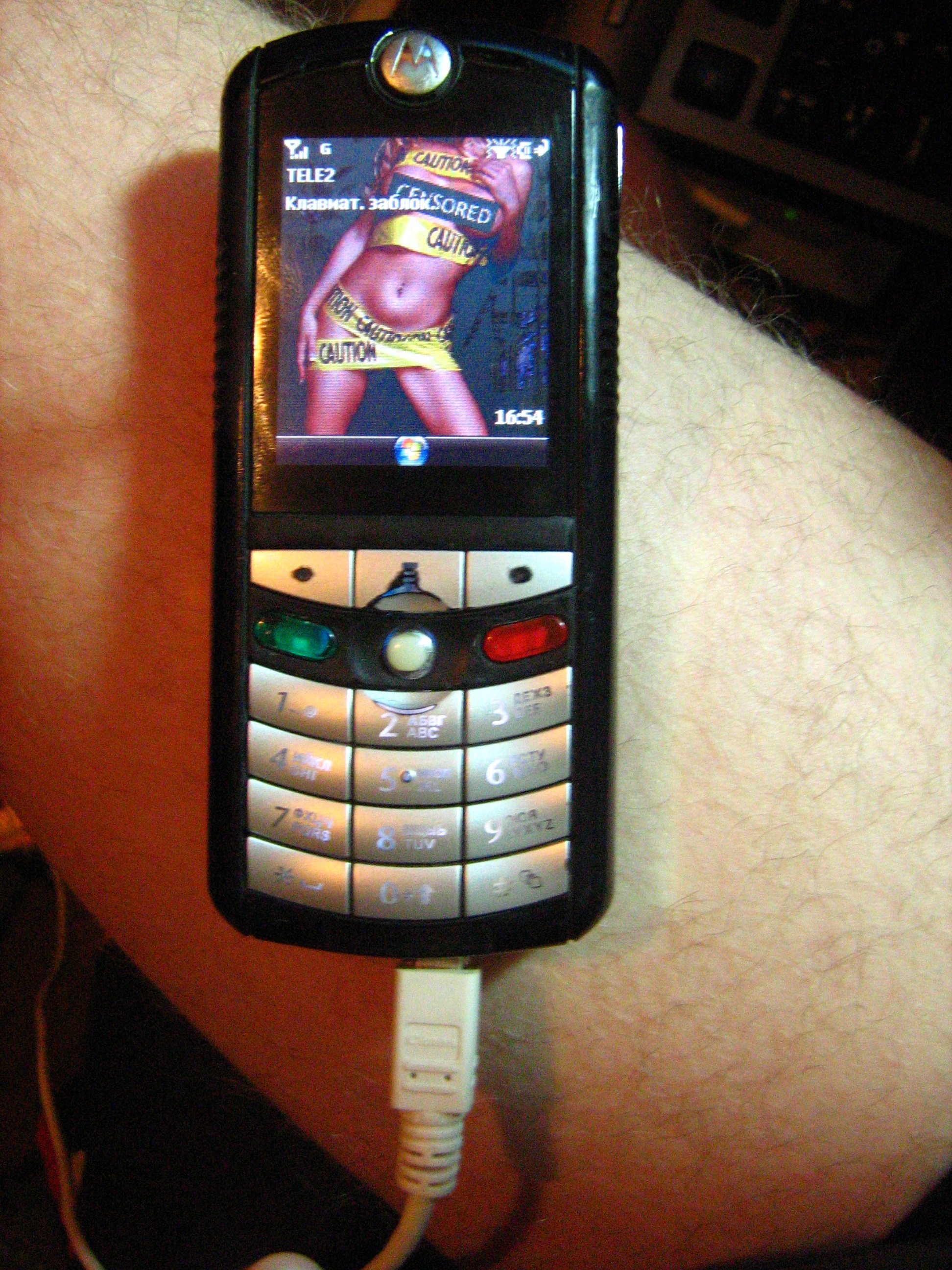

Надеясь на зоркий глаз и удачу, без прозвонки собрал мотор(Никогда так не поступайте!). после включения воткнул кабель, порадовался индикации заряда и счастливому визгу компа о найденном устройстве. К сожалению увлекшись делом, не фотографировал, но конечный результат предоставлю).

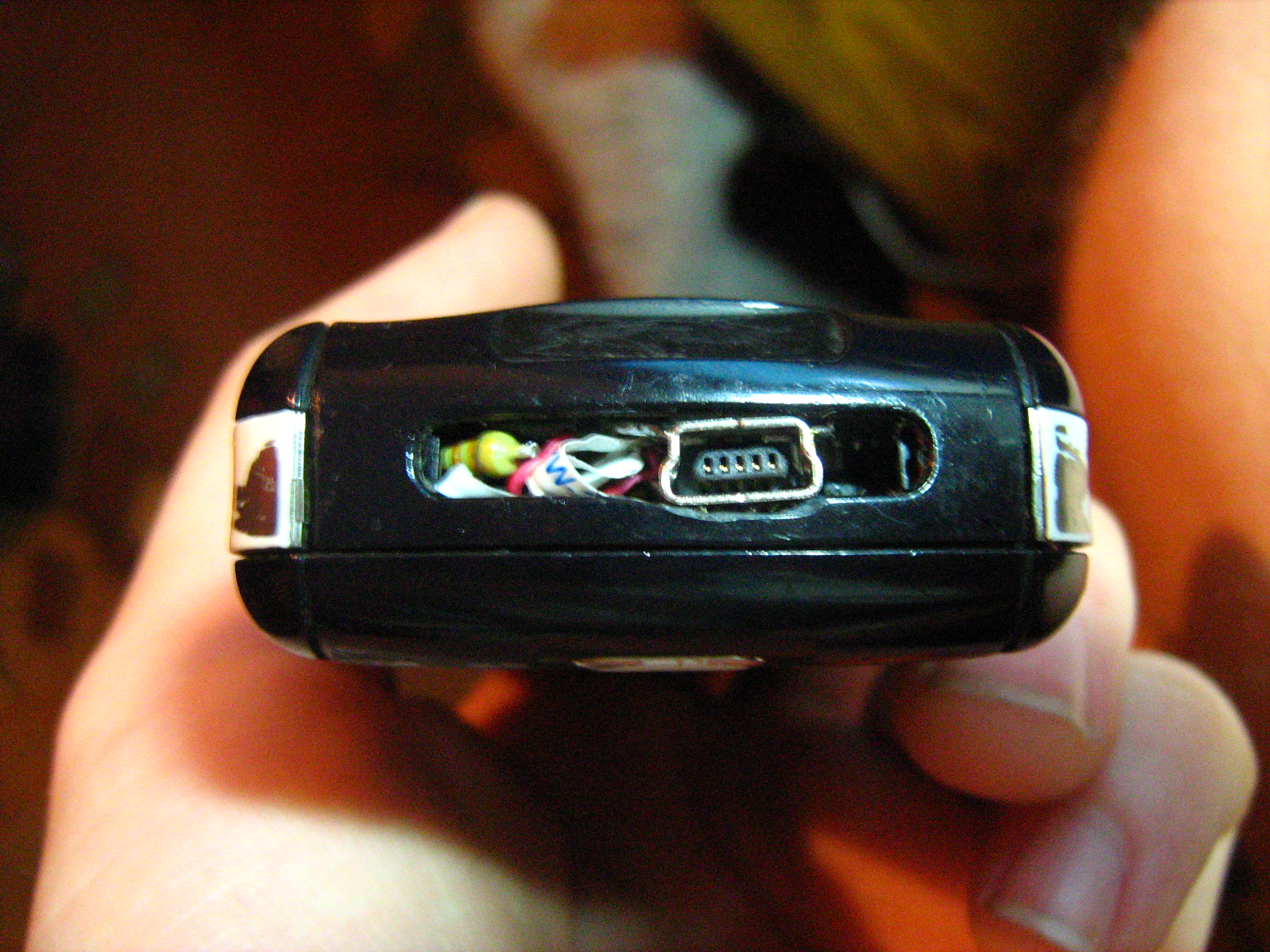

немного криво, но все поправлю)

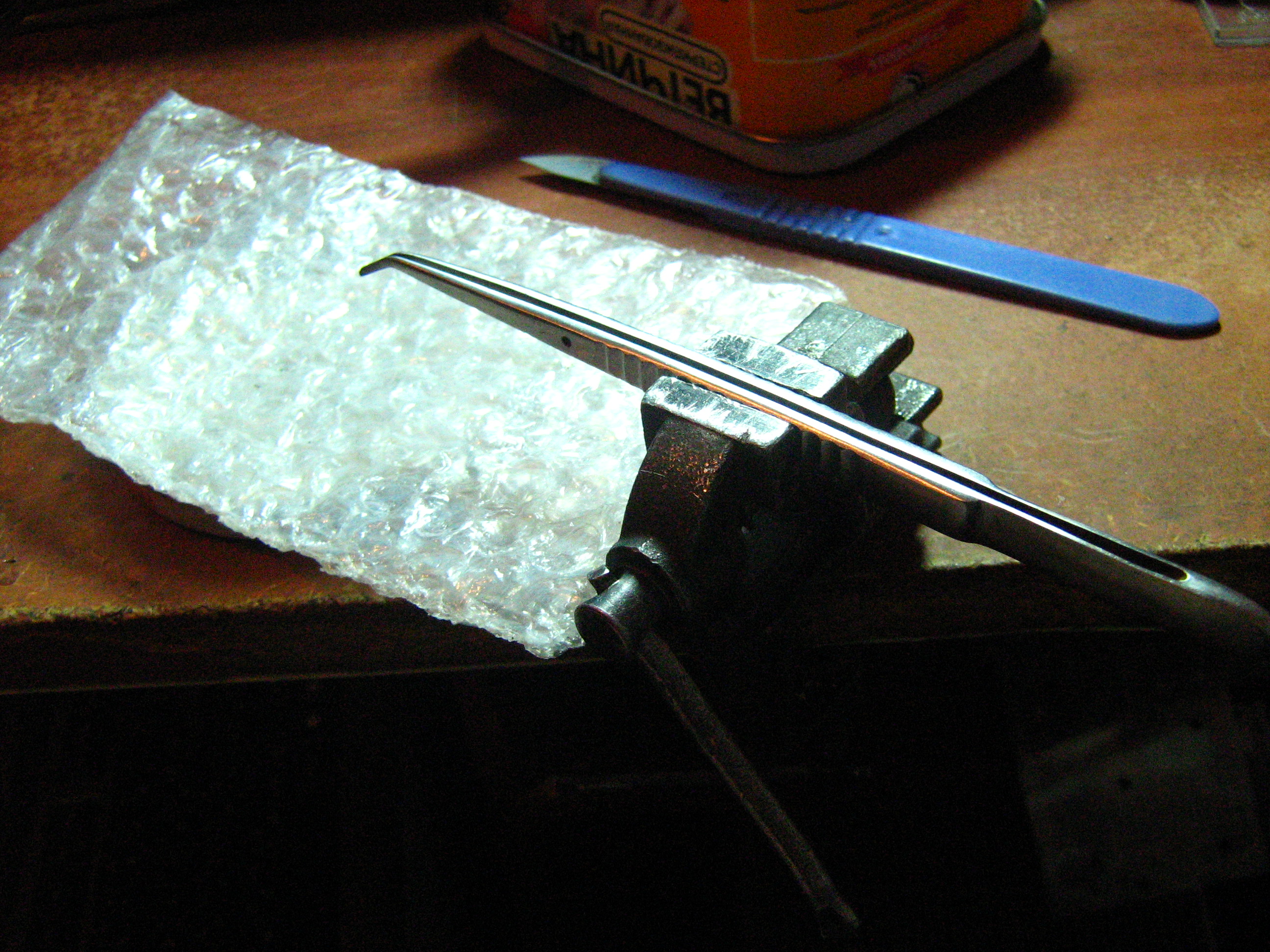

Удобное приспособление для пайки.

В дальнейшем планирую сменить 2.5 на 3.5 джек. кстати под размер идеально подходит разъем от того же плеера но это другая история.

[Alex-motoL9]

а SMD резистор можно использывать ? или нужен по мощнее ?

[t-e]

попробуйте SMD. по идее там ток не большой. ничего страшного не должно случиться.
p.s. если я не прав, то поправьте=)

[Alex-motoL9]

Впаял SMD резистор на 30 кОм, все получилось . Позже выложу фотографии
Спасибо за мануал =)

[t-e]

Alex-motoL9, значит еще один полноценный "миник" в рядах Мотофанцев?)
поздравляю
Теперь ждем фото!

[Alex-motoL9]

Людям с слабой психикой смотреть не рекомендкется !
И так вот мой фотоотчет о перепайке разьема :
Я решил избавится от стандартного разьема немного не стандартно.

для начала микродрелью (помещается в ладонь ) избавился от верхней части металического корпуса разьема -


затем перпилял этой же микродрелью контакты разьема идущие от разьма к плате ,
отпаял 3 первых контакта отвечающие за зарядку , и вырезал эту часть разьема -



убрал остатки ножек с платы , залудил контакты и заодно припаял SMD резистор на плату
я брал ~30 кОм (на корпусе написано 333 т.е. 33*10^3 ом) -



Припаял разьем, подпилил корпус, собрал телефон -


Проверил работоспособность -

ВСЕ РАБОТАЕТ =)
-------------------------------------------------------------------------------------------------------------------
Хочу поблагодарить людей составивших мануалы !

Сообщение отредактировал Alex-motoL9 - 28.1.2011, 17:44

[t-e]

Alex-motoL9, круто)
с вашего позволения, пару вопросов назрело..)
1. чем соединялись ножки миника и тело
2. на последнем скрине это зарядник??

[Alex-motoL9]

1. чем соединялись ножки миника и тело

проводами от наушников, еденичной не делимой жилой

2. на последнем скрине это зарядник??

да, портабловое зарядное устройство Motorola

[Alex-motoL9]

Покажу как я делал заглушку под разьем. Без коментариев

[капа]

очумелые ручки =) тож хочу так!боюсь только паяльником перепаяю все нафиг...тонкого нет

[t-e]

капа, а какой паяльник есть? от этого и надо "плясать" и смотреть, бояться или нет.)
и вообще вот тут последний пост расписал как раз для вас=))) оторвался с корнем контакт для зарядки

[капа]

t-e,
сэнкью мэн! я уже и забыл что там писал!

[капа]

я все сделал по мануалу.включил в комп юсб=комп вырубился.юсб сгорел,телефон не заряжается.

Сообщение отредактировал MARKyxa - 7.2.2011, 6:12

[капа]

по ходу так ну или чет где то коротнуло

[t-e]

капа, ну что тут добавить.. не повезло
и кстати, каким агрегатом все исполнялось?

Сообщение отредактировал t-e - 6.2.2011, 18:25

[капа]

капа, ну что тут добавить.. не повезло
и кстати, каким агрегатом все исполнялось?

подточенный 25-ватный паяльник,проводки от какой-то зарядки,резистор 25 Ом...там сто пудов где то огаленное место на проводках было.они блин сами по себе медные,и покрашены такого же цвета краской...хотел же герметиком залить все это дело-поленился блин
p.s. сейчас все сделал проще-тупо вывел плюс и минус из-под батарейки,под крышку.теперь заряжаю без лягушки-просто снимаю крышку с телефона и креплю провода зарядки...обидно конечно.если не соберусь заново все паять-то дар 2.16-последняя прошивка,которую увидет мой телефон
пожалейте меня...белого и пушистого

[Cre@tiv]

Друзья, здравствуйте! Имеется проблема: сорваны кконтакты зарядки(3 контакта), еще не пытался их восстанавливать, так как не вижу даже как восстановить их.есть ли способ обойтись без этих контактов? мне хотя бы что бы работал юсб, зарядка ладно.

[Pic-nic]

Привет, Cre@tiv,ну вот может поможет(если без зарядки):

[Igorek91]

Pic-nic, там ещё нужно контакт "земля" добавить

[Cre@tiv]

Pic-nic, там ещё нужно контакт "земля" добавить

а где его добавить на схеме? можете помочь и дорисовать где его добавить?

Сообщение отредактировал Cre@tiv - 24.2.2011, 14:42
