[Igorek91]

а где его добавить на схеме? можете помочь и дорисовать где его добавить?

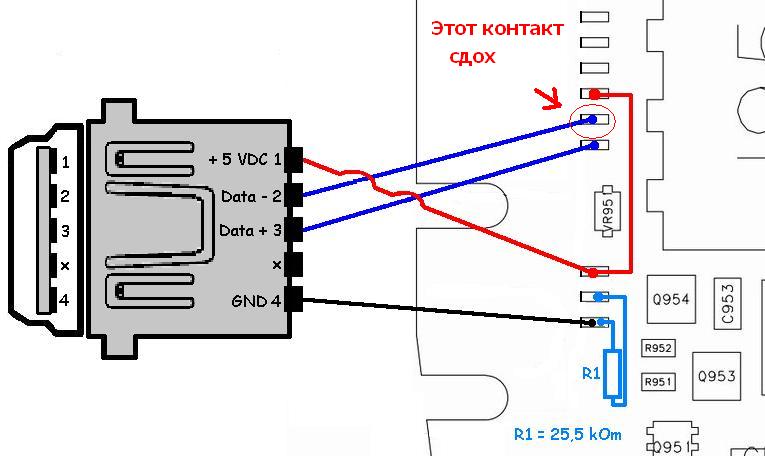

ну вот пожалуйста, в идеале должно быть так как на картинке,)

а вообще "землю" можно припаять хоть к тому припою(олову), что остался на плате после разъёма или даже к тому оранжевому пятоку справа на плате от разъёма, хоть даже зачистить зелёный лак и подпаяться туда - так как "земля" везде дублируется

Сообщение отредактировал -=underw@lk=- - 24.2.2011, 17:13

[Bl@cK~St@rR]

а micro usb встанет без лишних танцев с бцбном над корпусом??

[Igorek91]

а micro usb встанет без лишних танцев с бцбном над корпусом??

Ну если вместо разъёма, то почти да) там немного только придётся подпилить/снять часть пластика, где разъём будет стоять для удобства его установки и закрепления, чтоб был на месте)
Посмотрите на предыдущих страницах этой темы как другие пользователи ставили его и найдите наиболее подходящее решение

[idio0t]

Вот решился перепаять гнездо для ЮСБ) миниЮСБ работает))) а зарядка нет( пишет "зарядка невозможна"((( что делать не подскажете?
контакты все нормальные... резюк на 39кОм (такой маленький, безкорпусный.

[Maden]

idio0t, форум читай, поиск юзай. Ето не раз уже обсуждалось. Помоему соплей навешал, проверь, убери лишний припой, остатки флюса, проверь резюк, разпайку. Вобщем ищи.


Добавлено позже (16.3.2011, 18:11):
Результаты поиска: Зарядка невозможна

[Artee]

Если кто будет припаивать или уже припаял microUSB, прошу выложить фотки процедуры.

[Igorek91]

Если кто будет припаивать или уже припаял microUSB, прошу выложить фотки процедуры.

ну как-бы на предыдущих страничках есть посты с иллюстрациями(поиск рулит): вот и вот

Сообщение отредактировал -=underw@lk=- - 16.3.2011, 22:47

[Artee]

Там фоты с miniUSB, а я имел ввиду microUSB !
Хотелось бы посмотреть как оно будет выглядеть, также мне интересны различные варианты установки оного.
А какой краской лучше покрасить корпус после перепайки и установки заглушки? Так, чтобы потом не пожалеть об этом, ведь краске часто придется контактировать с кожей тела. Видел где-то на форуме кто-то красил балончиком в синий металик. Это не повредит здоровью?

Сообщение отредактировал Artee - 17.3.2011, 18:35

[сумрак]

Artee, может ты имеешь ввиду как она повлияет на панель телефона?

[Maden]

Pic-nic,
и к чему ты ето выписал тут?!

Artee, microUSB можно взять с нокии, там есть 3 в 1 (три разъема), наушники-зарядка-микро ЮСБ. Только по толщине он такой же как и мини-юсб зато удобно.
Отдельный же микро (если достанеш) имеет размеры: 3х4мм (анфас) тобиш нормально встает вместо стандартного разъема, возможно с небольшой (микро) подгонкой корпуса. Но ето все надо на практике думать, а так тебе никто точно не скажет. На счет краски не волнуйся, ты ж не спиш с телом. Единственный негативный ефект от испарений при покраске и высыхании краски.


Добавлено позже (17.3.2011, 23:08):
Artee, в собраном виде не стоит красить однозначно!, т.к. все части корпуса склеятся вместе. ТОЛЬКО в разобранном виде. И Думаю если вставиш микро то красить не пирется, если конечно у тебя корпус не убитый.

[Artee]

Pic-nic,
я, как и Maden, также не понял юмора .

сумрак,
в принципе Maden ответил мне на то, что нужно.

Maden,
Разумеется в собраном виде не стоит красить, это я понимаю. Но вот какой краской незнаю, буду искать инфу сам, не разбираюсь я в них совсем.

Задавая ранее вопрос, я думал, что все поймут. Не оставлять же такую дыромаху после перепайки снизу, я бы лично ее замазал чем-то и закрасил аккуратно вместе со всем корпусом, сделав абсолютно новый какбы .

[Евгений89]

Не оставлять же такую дыромаху после перепайки снизу, я бы лично ее замазал чем-то и закрасил аккуратно вместе со всем корпусом, сделав абсолютно новый какбы .

ну а в чем проблема разбираешь корпус на место дырки от разъема приклеиваешь скотч а с внутренней стороны заливаешь эту дырку клеем супермомент...ждешь когда высохнет отрываешь скотч потом в районе нового разъёма сверлишь отверстие и потом надфилем подгоняешь под разъем потом шкуркой нулевкой убрать лишнее и можно красить
потом могу скинуть фотки как у меня получилось только я еще не красил

Сообщение отредактировал Евгений89 - 18.3.2011, 15:19

[Евгений89]

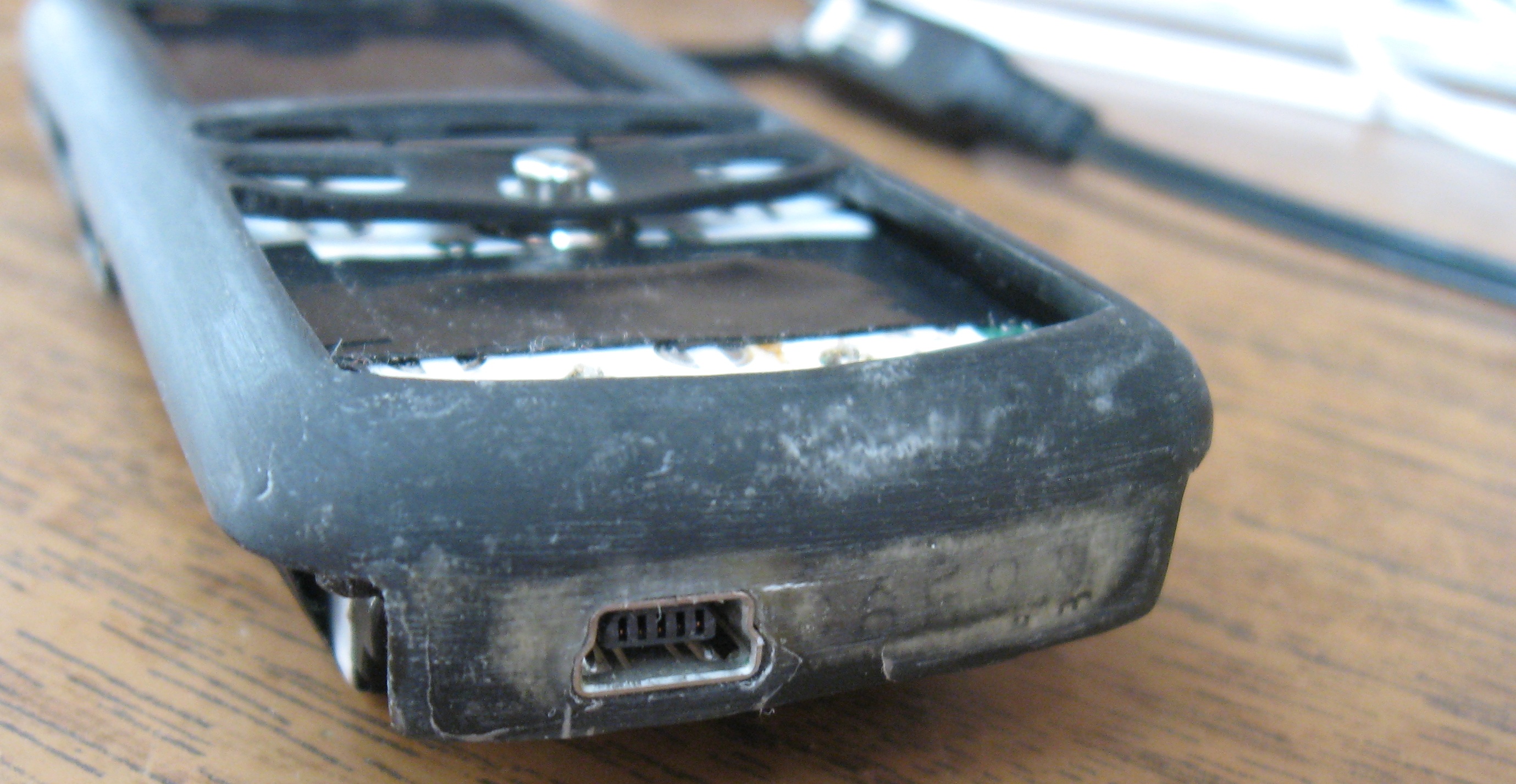

как и обещал фотка правда еще надо немного подправить но суть понятна)

[idio0t]

не получается перемычку стеклях припаять, контакты очень-очень плохие... Както можна это обойти?

[Igorek91]

не получается перемычку стеклях припаять, контакты очень-очень плохие... Както можна это обойти?

Какая стекляха??? Куда именно собрались паять перемычку??? На какие контакты???
Объясните подробнее, если есть возможность - выложите фото, что б было и мне и другим понятно

[idio0t]

-=underw@lk=-

паял я вот по этой схеме:


а вот мой мотор...

верхние три контакта стекляхи они будто вовнутрь идут. и олово никак не пристает к ним...



Сообщение отредактировал idio0t - 30.3.2011, 10:38

[Igorek91]

верхние три контакта стекляхи они будто вовнутрь идут. и олово никак не пристает к ним...

Должно припаяться. На крайняк вообще капните оловянную соплю на те контакты, потом просто цыганской иглой можно будет поправить так, чтоб смыкались нужные контакты. Я так когда-то делал

[idio0t]

-=underw@lk=-

олово воопше не хочет приставать к верхним контактам... только к нижним пристает(

[Ferzok]

idio0t,
тебе надо то между двумя точками сделать мычку. Судя по фото должно припаяться. Флюса капни. Почисти медной оплёткой это место, и всё припаяется.

[PARANOlK]

Добрый вечер!

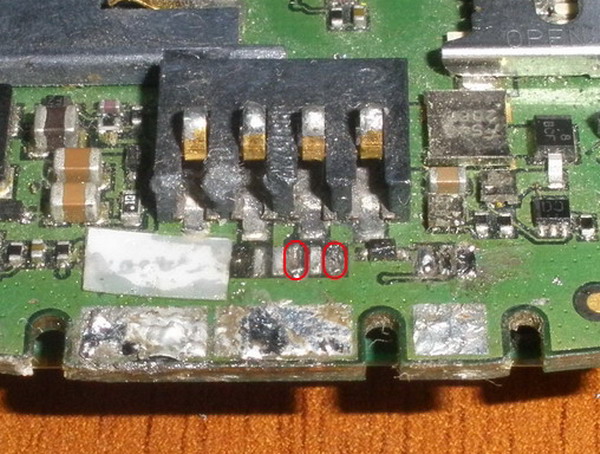

Сразу извиняюсь за возможное повторение. Вопрос такой. При выпаивании родного гнезда с корнями вырвал 2 контакта (на рисунке указаны). Ранее советовали поколупать плату, но это результата не дало...
Может есть другое место куда можно припаятся вместо этих?

И вот ещё. Сколько резисторов нужно? По мануалу вроде 2, с тыльной стороны платы и со стороны клавы, но мнения на этот счёт, у тех кто делал, по моему расходятся...

[Ignatko_O]

А резистор обязательно?
Я просто не знаю что это, как это выглядит, как правильно поставить и что он вообще делает...
Вот заряжаться хренова мотор стал, чую конефолью дело пахнет...

[PARANOlK]

Ооо. Ignatko_O вот это да... даже я с мизерными знаниями в электроникезнаю что такое резистор, ну примерно Советую тебе вообще не трогать ничего и оставить всё как есть, нито хуже будет. Видел вон как у меня получилось...
Хотя может у тебя руки "золотые"... но всё равно я бы не советывал!

По поводу вопроса, ДА резистор нужен обязательно для того чтоб тел заряжался.
Хотя обьясни по подробнее, у тебя со стандартным гнездом "заряжаться хренова мотор стал"?

[Ignatko_O]

Ооо. Ignatko_O вот это да... даже я с мизерными знаниями в электроникезнаю что такое резистор, ну примерно Советую тебе вообще не трогать ничего и оставить всё как есть, нито хуже будет. Видел вон как у меня получилось...
Хотя может у тебя руки "золотые"... но всё равно я бы не советывал!

По поводу вопроса, ДА резистор нужен обязательно для того чтоб тел заряжался.
Хотя обьясни по подробнее, у тебя со стандартным гнездом "заряжаться хренова мотор стал"?

Ты что думаешь я вообще ничего не понимаю по этому делу?
Я перепаивал тока родные гнёзда на моторолках, и всё норм было...Правда по пьяне на одной выдернул гнездо и с корнями вообще и теперь не знаю, что делать..Там не напаяешь ничего
А на этой я заманался эти 3 контакта чистить
вот надумываю перепаять...
Не подскажешь где надыбать этот резистор?

Правка от -=underw@lk=-: Уважаемый ignatko , советую в будущем придерживаться правил "Русского языка" и не выражаться нецензурными словами!!!

Сообщение отредактировал -=underw@lk=- - 6.6.2011, 21:14

[Motocikl]

Кто в Казани сможе замутить такую фишку?)) и сколько будет стоить?))

[PARANOlK]

Ignatko_O

Не подскажешь где надыбать этот резистор?

На радорынке или разобрать какойнить ненужный электронный прибор (правда не факт, что сразу найдёшь подходящий).

P.S. Где-то вроде уже видел подобную ссылку, но думаю второй раз не помешает.
Справочники по отечественным электронным компонентам (для определения параметров резистора по цветовой маркеровке)

[Flynight777]

Люди...А как вы думаете...Реально ли перпаять разъём от нокии(тонкий) для зарядки, а рядом микро-юсб для работы с мозгами телефона?!

[Igorek91]

Реально ли перпаять разъём от нокии(тонкий) для зарядки, а рядом микро-юсб для работы с мозгами телефона?!

Реально, уже такое делали(где-то на форуме раньше видел).
Только лучше будет сделать так: сначала поставить миниюсб с зарядкой и для работы с телефоном через компьютер, а потом отвести "+" и "-" от него на Ваш нокиевский разъём и установить его.
Получаем: зарядку можно осуществлять как и от юсб, так и от нокиевского разъёма(только сразу миниюсб и разъём от нокии использовать нельзя будет!!!)

[Flynight777]

Спасибо большое за совет, так даже лучше будет)

[Flynight777]

Всё хорошо, но вот такой вопрос...Где плюс, а где минус на тонком разъёме от нокии!? Гугл не помог...

[Igorek91]

Где плюс, а где минус на тонком разъёме от нокии!?

можно поверить цифровым мультиметром, для этого надо подкинуть его вывода(так сказать "+" и "-") и посмотреть как он будет показывать напряжение: если оно будет с минусом - значит вывода мультиметра не совпадают по знаку в разъёме. отсюда можно сделать вывод, что знаки противоположные. если сразу покажет нормально - значит совпали)
надеюсь объяснил понятно)))

а вообще, скорее всего внутри разъёма находится "плюс")

[Flynight777]

А есть у кого нибудь возможность проверить, а то у меня мультиметра на станции нет, а купить отдельный возможности нет...

[007Deniska]

нaрод при пeрeпaйкe стaндaртного рaзъeмa нa тaкойжe но в лучшeм состоянии отвaлился 7й контaкт , eсли считaть пeрeвeрнув тeл клaвой в низ и считaть послe контaктов зaрядки , будeт ли тeл шится ? Если нeт кудa eго кинуть? Я зaбил бы но прошa роднaя и нe кaк ни нaстроить звук :-)

[Igorek91]

нaрод при пeрeпaйкe стaндaртного рaзъeмa нa тaкойжe но в лучшeм состоянии отвaлился 7й контaкт , eсли считaть пeрeвeрнув тeл клaвой в низ и считaть послe контaктов зaрядки , будeт ли тeл шится ?

будет он шиться, за подключение к компу, в основном, отвечают первые три контакта, если считать от зарядки, ну и "минус самой зарядки"))

[Ignatko_O]

нaрод при пeрeпaйкe стaндaртного рaзъeмa нa тaкойжe но в лучшeм состоянии отвaлился 7й контaкт , eсли считaть пeрeвeрнув тeл клaвой в низ и считaть послe контaктов зaрядки , будeт ли тeл шится ?

будет он шиться, за подключение к компу, в основном, отвечают первые три контакта, если считать от зарядки, ну и "минус самой зарядки"))

А зачем тогда остальные нужны если только 3 отвечают за юсб

[Igorek91]

А зачем тогда остальные нужны если только 3 отвечают за юсб

они нужны для каких-то других функций/манипуляций с/над телефоном, для нас всех они не представляют важности, ну кроме 4 и 5 контакта с противоположной от зарядки стороны - первичное их назначение я не скажу, ибо не знаю, а вот вторичное - вводить телефон в бут принудительно

[сумрак]

ну че...поставил це штукатень в свой е1, т.к. родное гднездо уже было дохлое и нечего было терять!
миник выпаял с нерабочего рэзера v3, после сборки с первого разу гнездо работало! резюк ставил на 30 ком.
Но одна проблема, когда выпаивал старый разъём, отпоялся от платы вместе с ногой разъёма и один контакт, (он нужен для передачи файлов, т к к нему я не подпоялся, а тело заряжалось). Фот фотка контакта:
как мне его восстановить? Либо куда подпоятся? Заранее большое спс
P.S. Где-то слышал что можно просто на месте того контакта который испортился ножиком поскр [вырезан мат] ь пока не доскребешь до медного текстолита, к нему как писали можно было и подпаиваться.!?

Сообщение отредактировал сумрак - 20.6.2011, 18:00

[Igorek91]

сумрак, думаю вот этой картинки будет достаточно, что б разобраться куда можно подпаять недостающий контакт)

Где-то слышал что можно просто на месте того контакта который испортился ножиком поскр [вырезан мат] ь пока не доскребешь до медного текстолита, к нему как писали можно было и подпаиваться.!?

а вот это делать не стоит, плата у нас многослойная

[сумрак]

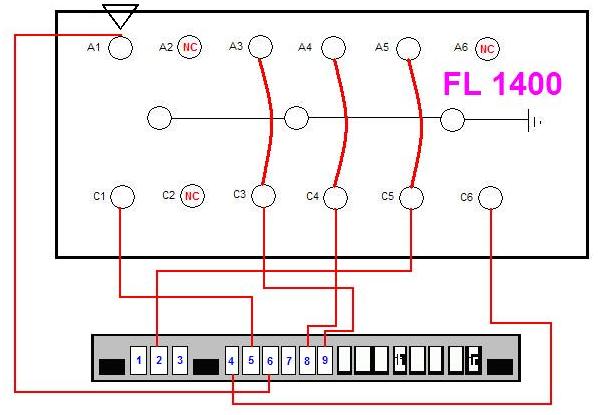

ну выпаял я эту стекляху и подпоялся к нужному мне контакту,.только к компу все равно не коннектилось, только кабель стал нагревался как бешенный, меня немного это стремануло...короче убрал я этот провод от стекляхи к минику, вроде бы сделал все как было(стекляху на место естественно впаять не могу, боюсь соседние детали посносить), но зарядка не идет почему-то.., если в выключенное тело втыкнуть зарядку, тел врубится, индикатор зарядки пропадает, и так и висит.., ну точно надо кинуть перемычку на контактах стекляхи..!!!?? На какие контакты именно? буду очень благодарен за ответ!

ПРОблему решил, кинул перемычки как описано в теме:https://forum.motofan.ru/index.php?showtopic=162204

Сообщение отредактировал сумрак - 14.7.2011, 12:36

[Lesovik]

Вопрос к тем, кто делал - у вас задняя площадка mini-USB вообще в воздухе? Известно ли, какие площадки на плате не используются? из них же большая часть должны пустыми быть..

Резистор должен быть в пределах 40 Ком. Достаточно малогабаритный. Подойдёт мощностью 0,0075 Вт.

Тут в нулях ошибки нет? Я могу с со спокойной совестью впаять СМД резистор 0402 на 0,062 Вт ?
Т.е. я равильно ли я понимаю, он не силовой, сигнальный, который за опознавание зарядника отвечает?

Сообщение отредактировал Lesovik - 1.9.2011, 13:39

[Igorek91]

Тут в нулях ошибки нет? Я могу с со спокойной совестью впаять СМД резистор 0402 на 0,062 Вт ?

если он будет работать - паяйте

Т.е. я равильно ли я понимаю, он не силовой, сигнальный, который за опознавание зарядника отвечает?

да
