FAQ Перепайка стандартного CE(data)-разъёма на miniUSB Поделиться Опции

[AlexKooper]

Вопрос к тем, кто делал - у вас задняя площадка mini-USB вообще в воздухе? Известно ли, какие площадки на плате не используются? из них же большая часть должны пустыми быть..

схему посмотреть не ага? там распайка ком-порта выведена такт-то... Холостых выводов нет, земля разве что тебе подойдет для крепежа пайкой

Сообщение отредактировал AlexKooper - 4.9.2011, 18:49

[FonzoLukas@mail.ru]

когда перепаять гнигдо то старыя котроллер нужен ?

[MARKyxa]

теперь свой вопрос по русски пожалуйста

[FonzoLukas@mail.ru]

когда перепаять стандартный выход на юезби на miniUSB то старый котроллер нужен ?

[Igorek91]

когда перепаять стандартный выход на юезби на miniUSB то старый котроллер нужен ?

это Вы за разъём имеете ввиду или нет!?
я бы всё сохранял, в будущем может пригодиться

[panisher]

После такого переделывания, телефон прошить реально будет?

[сумрак]

ДА! проверено, идеально работает как в режиме модем, так и с флешкой

[panisher]

извеняюсь за оффтоп, но вот по этой теме накинул провода на плату, без резистора. Может где надо резистор поставить, а то комп видит телефон, как "устройство USB работает неправильно"? и если надо, то подскажите откуда и куда.

Далее припаиваем к плате телефона 2 провода: зелёный, синий, согласно схеме. Красный провод можно заменить перемычкой, если будет маленькое расстояние. Иначе припаиваем и его. И припаиваем розовый провод.

А что за розовый провод с резистором? какой резистр надо ставить? Как я понял он идёт от + (плюса) зарядки земле или это не так?

Сообщение отредактировал panisher - 28.9.2011, 18:09

[FonzoLukas@mail.ru]

привет всем!! у меня такая проблема вставляю зарядку в тел а там пишет зарядка не возможна!! а если перепаять miniUSB то зарядка заработает или нет!

[MaratMD]

FonzoLukas@mail.ru,чистий гнездо зарядки.Если есть возможность,вскрывай тел и смотри не отвалились ли лапки гнезда от платы

[FonzoLukas@mail.ru]

я вскрывал там все нормально!! а на щот miniUSB какие будут ответы???

[MARKyxa]

FonzoLukas@mail.ru,
сначала прочти Не заряжается Е398/E1 потом можно ставить мини юсб если пожелаешь

[Bl@cK~St@rR]

а не легче поставить micro usb? он и по габаритам туда идеально встает.. и уже достаточно распространен... и корпус пилить не надо

[Igorek91]

а не легче поставить micro usb? он и по габаритам туда идеально встает.. и уже достаточно распространен... и корпус пилить не надо

легче, но мануала на форуме нет.
если сделаете с меня и других пользователей будут благодарности и плюсы)))

[Bl@cK~St@rR]

распиновка одна и та же. взял разъем с флая, припаял на плату кверху пузом, дабы легче было к ножкам паяться

распайка та же. пин №4 (который рядом с минусом оставляем пустым)

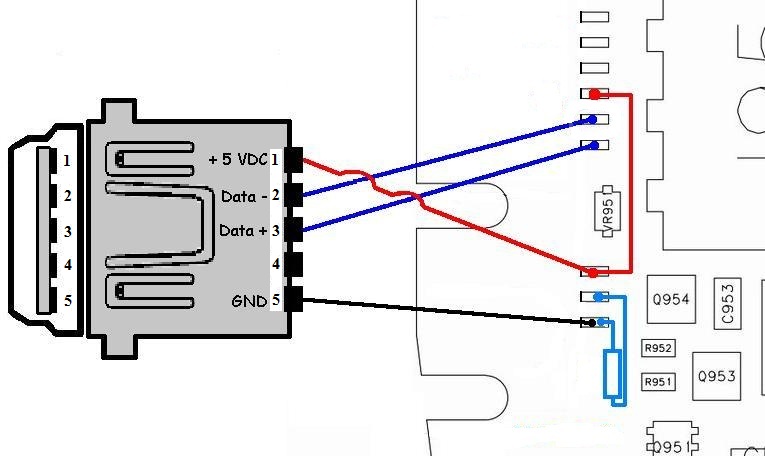

Правка от -=underw@lk=- : добавил схему распайки гнезда на всякий пожарный


пустое пространство в корпусе закрывал рассеивателем из дисплея (матовый кусок тонкого прозрачного пластика)

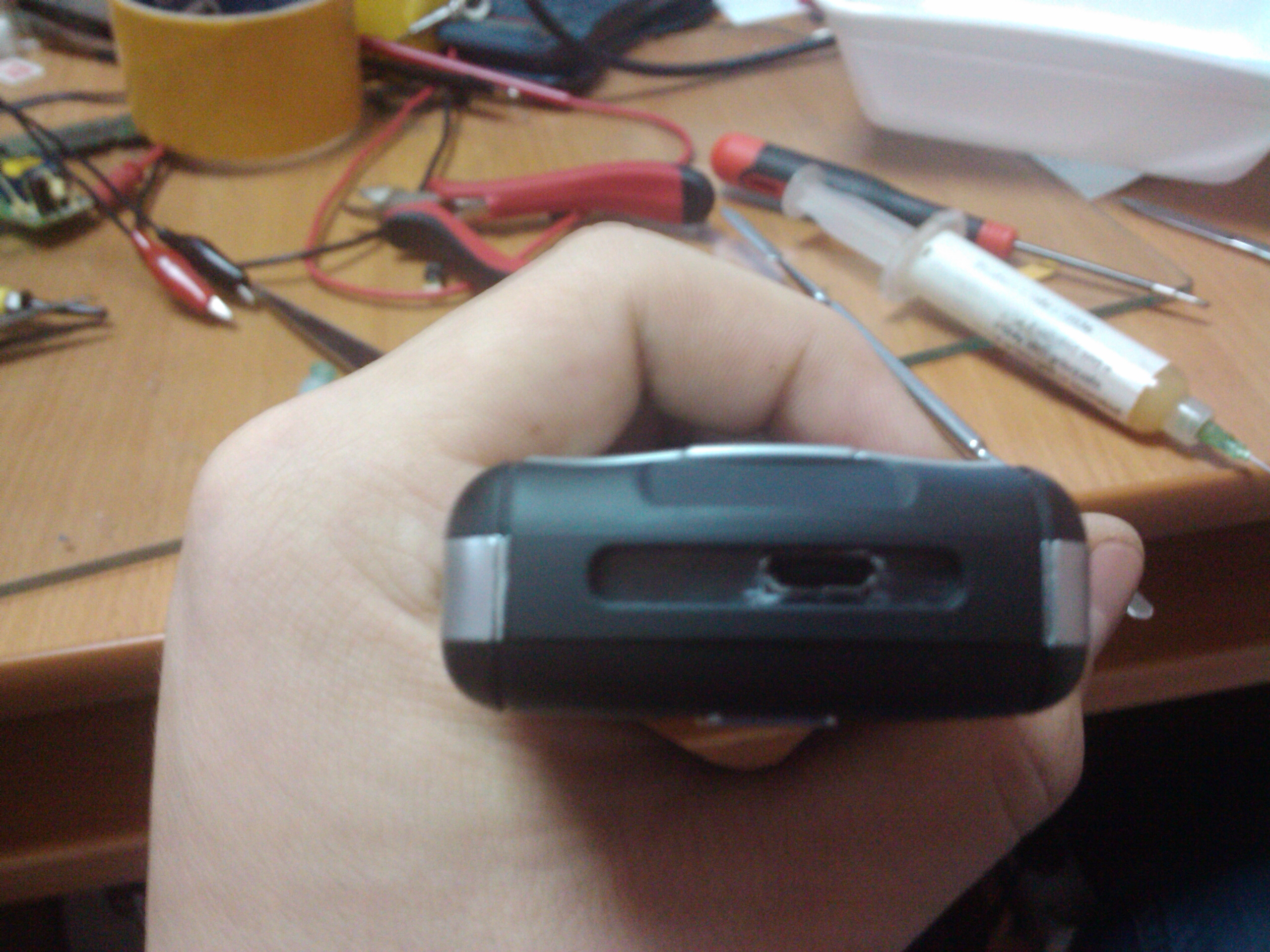

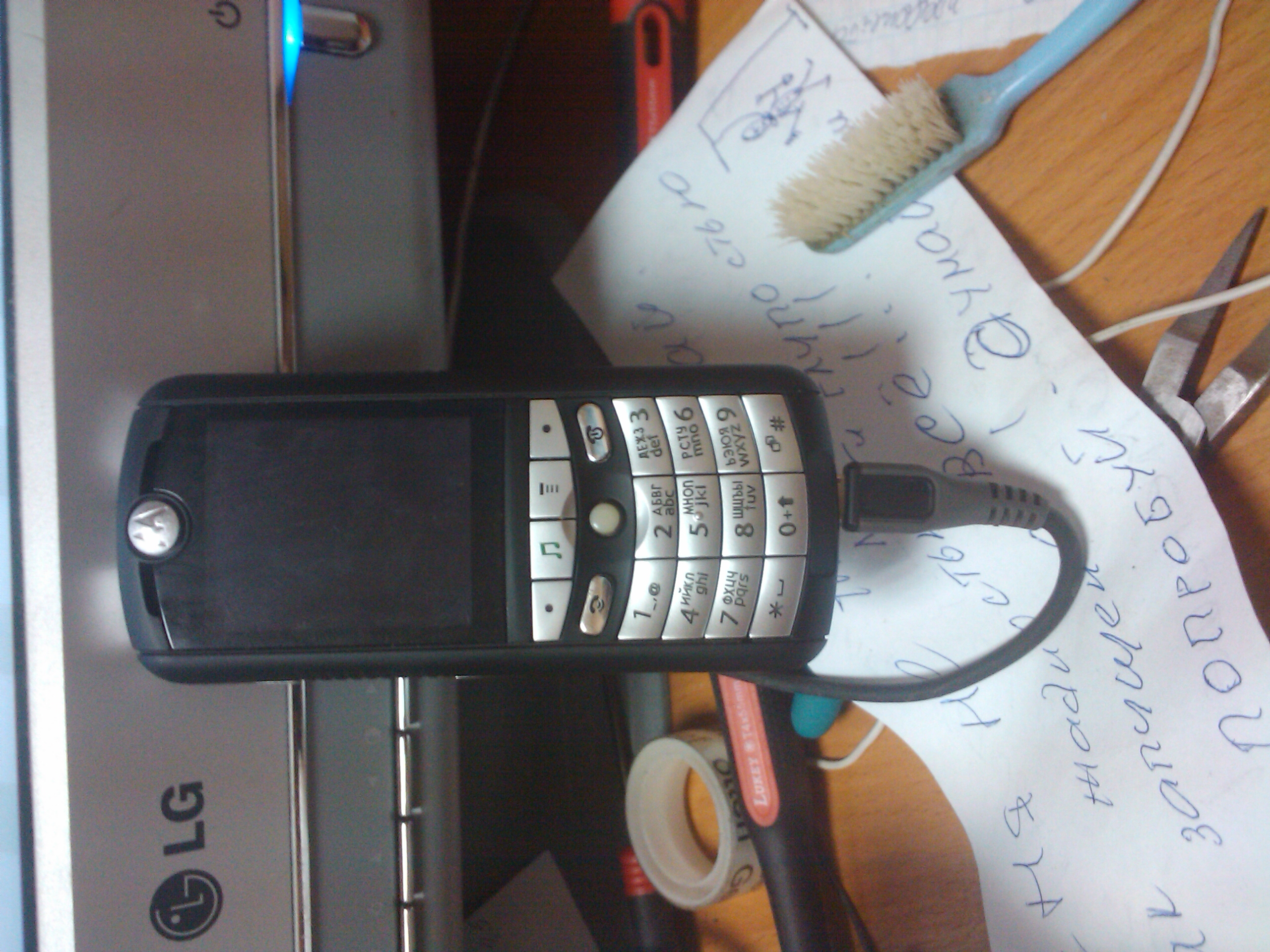

ВОТ ФОТКИ ГОТОВОГО ДЕВАЙСА




p.s. монтаж фоткать не стал, ибо сделан очень тонкими проводами и их не видно на фотке

Сообщение отредактировал Bl@cK~St@rR - 12.10.2011, 10:55

[Igorek91]

Bl@cK~St@rR, ну вот, совсем другое дело. Главное что есть фото готового девайса))

[Cre@tiv]

Приветствую Вас дорогие друзья! Я уже отписывался в этой теме поповоду замены стандартного разьема на мини юсб, но контакты платы я восстановить не смог, телефон не реагировал на подключение юсб кабеля, я отложил егов сторону до лучших времен.недавно мне на глаза попалась такая интересная статья, вот картинка я думаю это выход в моей ситуации! Там говорится о перепайке стандартного разьема не на мини юсб, а на 2,5 мм разьем! И у меня появились некоторые вопросы, касаемые этого разьема 1) вот фото моей платы, место разьема как видно на фото контакты зарядки почти полностью отсутствуют.на схеме показано, что черный провод(минус) надо кидать от разьема к самому крайнему разьему зарядки, который у меня отсутствует, можно ли его припоять куда то в другое место, помню если не ошибаюсь прямо на плате чистили лак и припаивали.2) как я понял, в этой схеме не нужно применять резистор? 3) кто пробывал сделать именно этим методом, скажите, как лучше разместить этот разьем в корпусе, а то по примеру автора его очень далеко тянуть на верх и пилить короб.4) подойдт ли для этого стандартный разьем от мотороллы е398 кабель от нее же и гарнитура все из комплекта?

[Cre@tiv]

не поверю, что никто не зможет помочь по моему вопросу постом выше на этом сайте.

[MARKyxa]

можно ли его припоять куда то в другое место

можно припаяться хоть к круглешку справа на плате, если смотреть на пятки гнезда.

как я понял, в этой схеме не нужно применять резистор?

не поставишь будет писать зарядка невозможна либо недоступная батарея, но заряжать будет

ак лучше разместить этот разьем в корпусе, а то по примеру автора его очень далеко тянуть на верх и пилить короб.

это как тебе удобно, дело практики

подойдт ли для этого стандартный разьем от мотороллы е398 кабель от нее же и гарнитура все из комплекта?

подойдет, но у него другая распиновка, нужно гадать либо искать схему родного гнезда чтоб подцепиться без ошибок. Если будете использовать родной джек, то отпаивайте его с платы, цепляйте провода, изолируйте, и каким нибудь образом крепите его снова, например приклеить\залить чем либо. Все это дело техники и фантазии, удачи

[Igorek91]

Cre@tiv

можно ли кинуть минус, по схеме черный проводок) на плату зачистив предварительно

можно! можно даже на тот зачищенный с медным отблеском пятак, который расположен чуть ниже от того места, что Вы обозначили. Скажу даже более - провод можно подпаять к любому защитному экрану на плате, там земля везде дублируется

2) как я понял, в этой схеме не нужно применять резистор?

в данном случае не нужно, но это не есть гуд, так как акб будет заряжаться на прямую и есть возможность угробить КП телефона

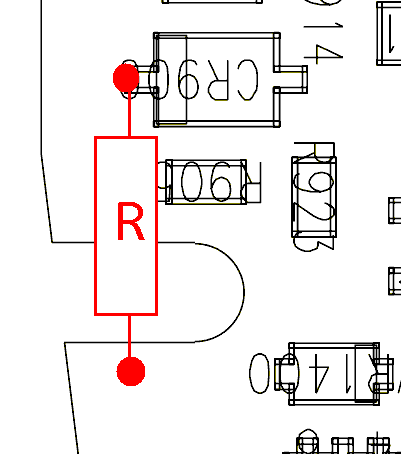

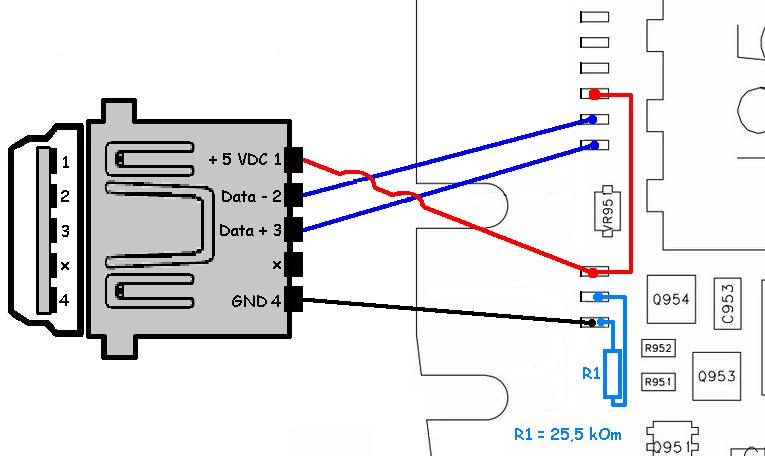

лучше сделать вот так

резюк кинуть между минусом и средним контактом. резюк можно варьировать от 5 до 100 кОм, идеал где-то 25-35 кОм

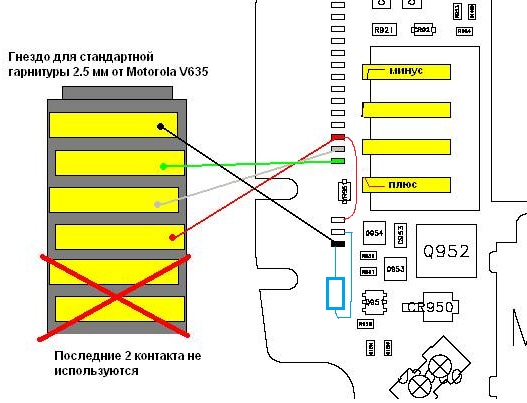

если нету среднего контакта, да и вообще вот схемка для того, куда можно подпаяться если нет контактов на плате

кто пробывал сделать именно этим методом, скажите, как лучше разместить этот разьем в корпусе, а то по примеру автора его очень далеко тянуть на верх и пилить короб

не знаю
посмотрите сами где места много свободного, авось и придумаете куда его девать

4) подойдт ли для этого стандартный разьем от мотороллы е398 кабель от нее же и гарнитура все из комплекта?

подойдёт, главное правильно к нем подпаяться

[MotoGlyuk]

Всем привет...
перечитав на три раза мануальчик от Castelman`a(всё понятно расписано...разжёвано..классные фотки - МОЛОДЕЦ) - я решил что буду ставить микро усб... (схема таже)
теперь главный вопрос: я так понял что прошивать и всё такое можно будет БЕЗ АКБ.это хорошо...
потому-что акб у меня одна на два телефона...
так вот : простым кабелем USB - micro/miniUSB которые идут в комплектах ко многим телефонам..можно будет шить???
жду скорейшего ответа...

[MARKyxa]

MotoGlyuk,
если все сделайте по мануалу то конечно можно

[MotoGlyuk]

полдня просидел собирал паяльник из нечего(старый сломался с потрохами)
паяльник сделал(10 минут сратха - 30 минут дыма и всё ок-работает)
добрался до телефона...избавиться от старого гнезде не составила трудности...так как оно было вырвано(по чему и решился на перепайку)
но тут вдруг стена.большая - высокая... когда вскрыл телефон - гнездо было порвано на две части(зарядка и датакабель) часть для зарядки отсутствовала... а оказалось вместе с ней и контакт...
там три их должно быть... вот один (средний) к которому резик паять - его и нету... пятак вырван...углубление есть - но оно под слоем грязи/пыли...
подскажите чем можно почистить ВСЮ плату (от грязи) и куда можно припоять вторую ногу резика???

[капа]

подскажите плиз что я отпаял?
пару дней норм работал,а теперь с большим трудом включается и не видит сим-карту.под симкой очень горячо становится!:( на аккуме кп вроде сгорел,индикатора батареи нет,и вообще он не заряжается даже лягушкой!

[MotoGlyuk]

подскажите плиз что я отпаял?
пару дней норм работал,а теперь с большим трудом включается и не видит сим-карту.под симкой очень горячо становится!:( на аккуме кп вроде сгорел,индикатора батареи нет,и вообще он не заряжается даже лягушкой!

была уже такая тема... у меня тож оторвано...

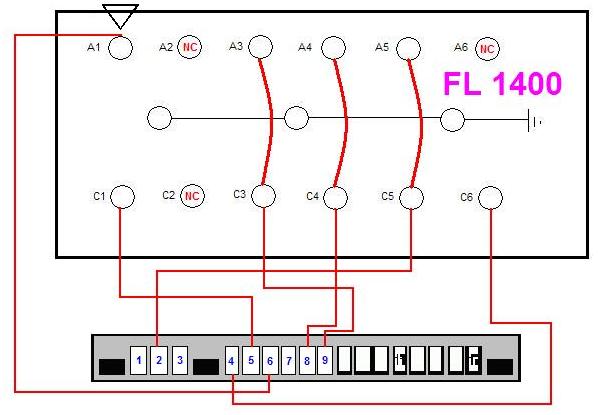

там идёт 9-ть контактов - на два надо перемычку поставить...
сим-коннектором к верху,разъёмомн к себе... первая полоса - второй контакт второя полоса - второй контакт.. между ними перемычку ставь... и должно быть тебе счастье

[капа]

MotoGlyuk,
можешь на схеме показать?что за полосы и контакты???

[Виталька74]

кто может перепаять разьем в екатеринбурге??? Нужно очень (конечно не бесплатно)
PS У самого руки для этого дела кривые, да и инструмента нет

[PARANOlK]

А на Е1000 резюк так-же припаиваить? И такой-же?

Сообщение отредактировал PARANOlK - 24.1.2012, 21:09

[PARANOlK]

А вот что получилось у меня.

Зарядка через Bluetoth

[video]http://www.youtube.com/watch?v=CnOcFuLhRDw&context=C3ae5397ADOEgsToPDskJLBg1bfAmM2-_J2Nns3q1V[/video]
[video]http://www.youtube.com/watch?v=dKXJ2e9BW_c&context=C3dcc96eADOEgsToPDskJo8AKWwI12qCCBu9go7LbE[/video]

Сообщение отредактировал PARANOlK - 30.1.2012, 13:15

[MaratMD]

PARANOlK, фига.Че это ты там накоротил?

[Igorek91]

У кого интернет скоростной, расскажите что там, подробно желательно, с меня "+"

[PARANOlK]

Чего-чего. Знал бы чего - не накоротил бы

Igorek91,
Припаял я как показано на схеме от Castelman

Spoiler:

[close]

только резюк как ка схере от om2804

Spoiler:

[close]

и соответственно проводок заземления (черный) к месту где резистор с платой соприкосается.
Первые пару минут всё норм работало, пытался зарядить батарею. Потом понадобилось флешку вставить. Я вставил, включил. Тел страшно тупил (наверное флешку читал). Нервы не выдержали - вытянул флешку. Хотел опять поставить на зарядку, глядь, а он уже сам себя заряжает
То-есть шнур не втыкнут, а значёк батареи мигает и тел пишет: Зарядка. Правда периодически включает её и выключает - будто-бы зарядное всовуешь-высовуешь.
Вот такие пироги.

Но это фигня, уже исправил. Теперь другая проблема.
Перепаял, зарядка идёт нормально, а вот с компом нивкакую дружить не хочет ни как модем ни как флешка. Хотя при подключении "Карта памяти" пишет, что устройство хранения больше не доступно, а потом сразу же, что доступно. Во Flash режиме тоже всё тихо.
Я так понимаю дело в 4 и 5-ом контактах, так? Но уже раза три пробывал перепаивать и проводки менял. Результат нулевой

Сообщение отредактировал PARANOlK - 31.1.2012, 0:00

[Igorek91]

Первые пару минут всё норм работало, пытался зарядить батарею. Потом понадобилось флешку вставить. Я вставил, включил. Тел страшно тупил (наверное флешку читал). Нервы не выдержали - вытянул флешку. Хотел опять поставить на зарядку, глядь, а он уже сам себя заряжает

не могу сказать что именно, но что-то замкнуло, у меня у друга такое было только на стандартном разъёме-он снял с зарядки, а на теле до перезагрузки бегал индикатор

Перепаял, зарядка идёт нормально, а вот с компом нивкакую дружить не хочет ни как модем ни как флешка. Хотя при подключении "Карта памяти" пишет, что устройство хранения больше не доступно, а потом сразу же, что доступно. Во Flash режиме тоже всё тихо.
Я так понимаю дело в 4 и 5-ом контактах, так? Но уже раза три пробывал перепаивать и проводки менял. Результат нулевой

за передачу данных отвечают два контакта(первый и второй на основном разъёме, если считать от "зарядки"), к ним ним ещё нужно питания для usb - третий контакт на основном разёме, если считать от зарядки, плюс ко всему этому нужна сама масса( "-" , самый крайний контакт зарядки). Получается 4 контакта!!!
Те, которые по "методике 4+5" для входа в бут влиять никак не должны ни на зарядку, ни на подключения!!!
Так что проверяй целостность контактов зарядки и первых трёх от "контактов зарядки" на основном разъёме

Сообщение отредактировал Igorek91 - 31.1.2012, 16:02

[Sparta116]

препоял.телефон перестал определяться.и теперь не допустимая батарейка.

[Igorek91]

препоял.телефон перестал определяться.и теперь не допустимая батарейка.

сделайте фото разъёма и платы в разобранном состоянии.
хотя для начала проверьте с другой акб, а так же не навешали ли Вы "оловянных соплей" на плате возле контактов акб, которые возможно коротят

[PARANOlK]

А вот ещё вопрос, волнующий многих криворуких (в основном меня )

При демонтаже старого гнезда оторвал дорожку на которой оно крепилось

Spoiler:

[close]

Можно ли зачистить плату

Spoiler:

[close]

и припаять гнездо к к ней?

[Igorek91]

При демонтаже старого гнезда оторвал дорожку на которой оно крепилось
Можно ли зачистить плату

можно, там масса, она везде дублируется

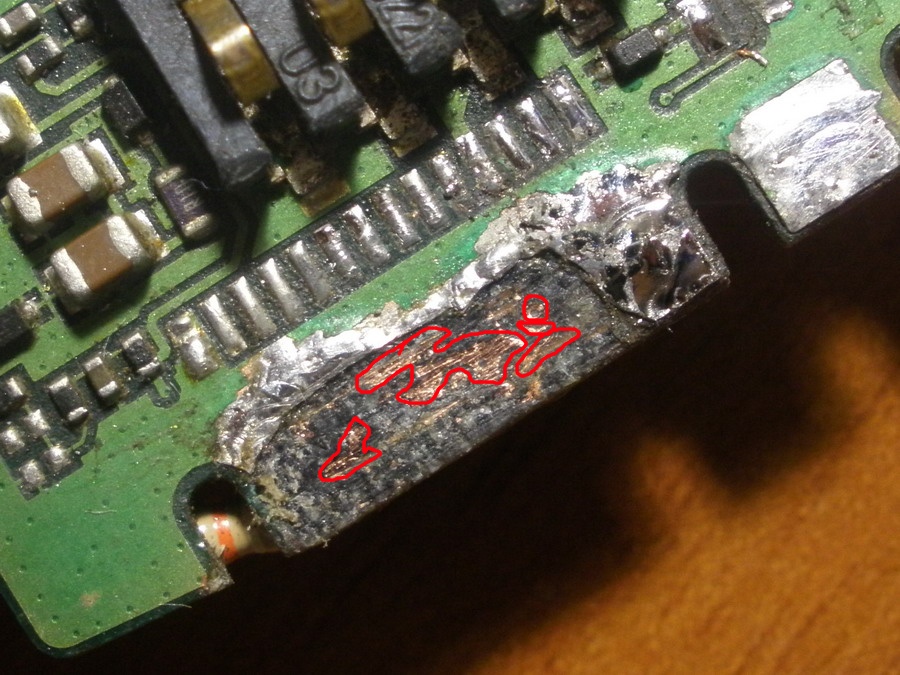

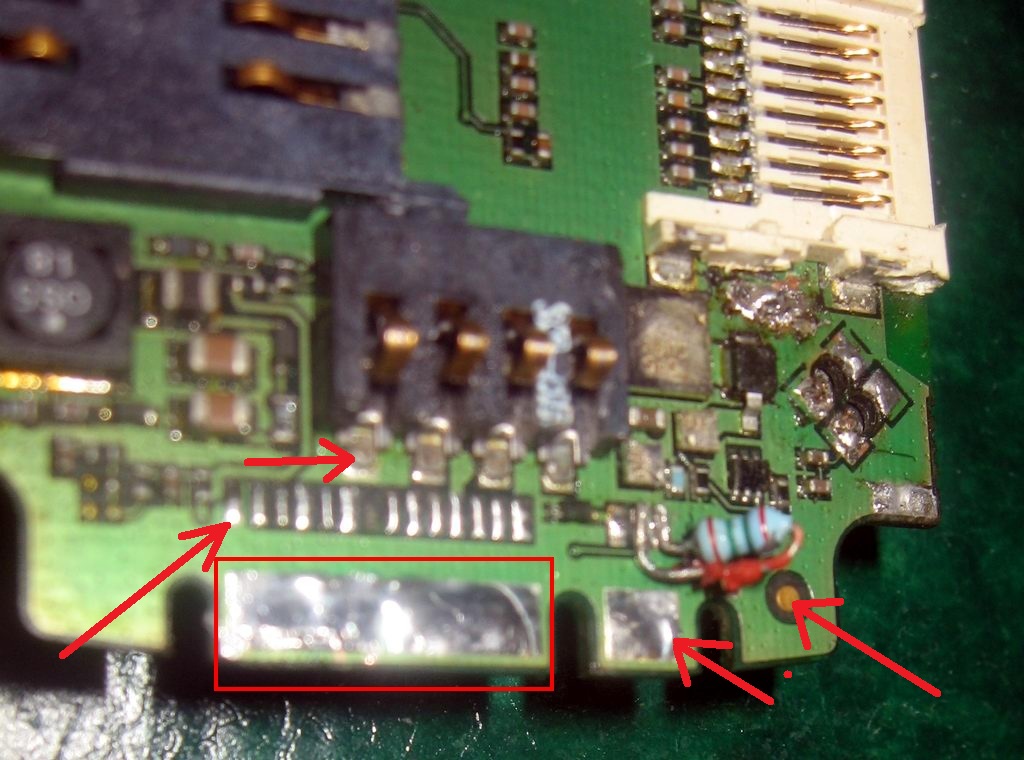

тут отметил все ближайшие места, куда подпаять массу можно, если и там счистить под ноль и потребуется контакт))

только сильно не счищайте, плата то многослойная, можно на другие дорожки нарваться

Сообщение отредактировал Igorek91 - 5.2.2012, 19:01

[PAROKR_E8]

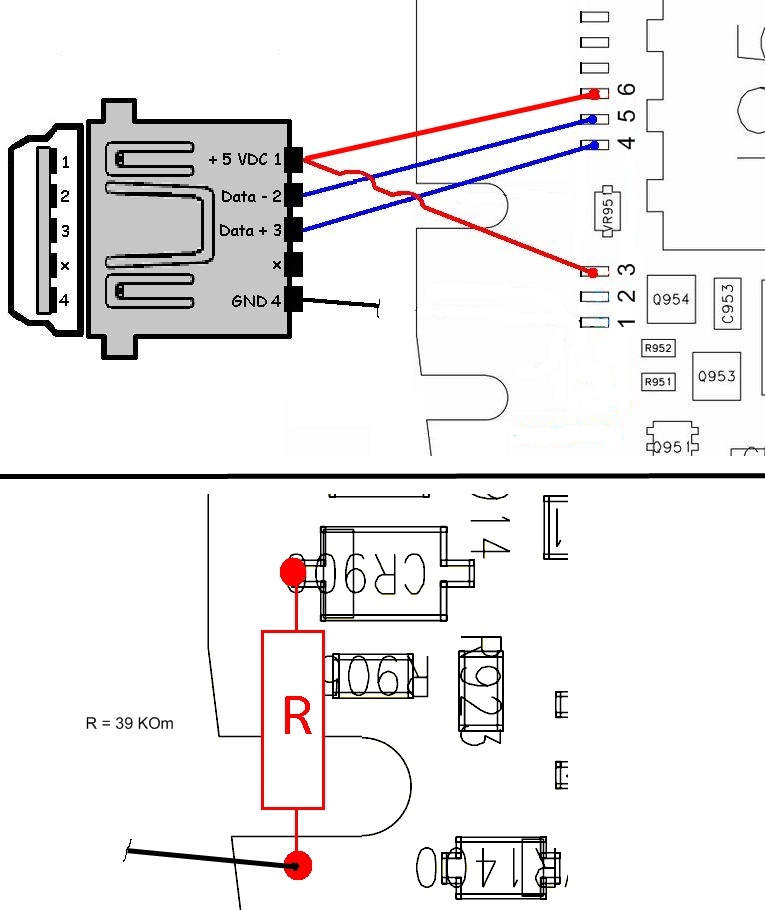

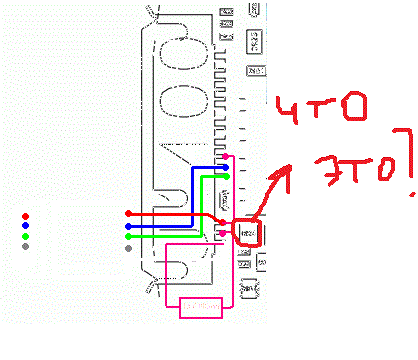

Чьёрт поберьи! Припаял в точности по такой схеме
Зарядка идёт нормально. Но вот с компом ни в какую не хочет дружить. Ни в режиме модема ни как карта памяти. При подключении компьютер молчит, телефон: в режиме модема просто сигналит что подключён шнур; в режиме карты память выдаёт "отсоедените телефон для доступа к карте памяти" и сразу же это сообщение пропадает, при этом можна зайти в мультимедиа -> карту памяти и послушать музыку.
В чём проблема? Может какие контакты перепроверить нужно? (на схеме поставил цыфры напротив контактов).

[FonzoLukas@mail.ru]

привет! по какой схеме лучше делать?? кто что посоветует? а если перепаять мини юезби то комп будет видеть флешку???

Сообщение отредактировал FonzoLukas@mail.ru - 16.2.2012, 14:46

[сумрак]

FonzoLukas@mail.ru, по той схеме что на пост выше делай, себе ставил, прошивал без проблем и с флешкой коннектилось в том числе.
