Друзья всем привет! недавно принесли е398 без разьема, его как говорит хозяин вырвали с корнями типо бесил что зарядка не идёт(( так вот три контакта ото зарядки стоят на месте,самый крайный контакт дата кабеля присутствует, а два последующих уже нет.я незнаю что делать, подскажите пожалуйста, как можно выйти из ситуации? кто то сталкивался с похожей проблемой? вспомнил можно подпаятся к фл1400, как лучше снять стекляху и чем паять?расскажите поподробней плиз

Сообщение отредактировал Cre@tiv - 27.2.2012, 19:25

[PARANOlK]

Cre@tiv,
Срывать "грубо и с нахрапом" я просто пинцетом отодрал.
А паять вот так.

[MaratMD]

Можно просто паяльником нагреть и снять,так безопасней

[Cre@tiv]

Всем спасибо друзья за советы! а перемычки кидать обязательно между а3-с3 а4-с4 а5-с5? или можно прямо к а1 с1 и с6 паятся без перемычек? и вообще за что отвечает эта стекляха?

[Igorek91]

а5-с5

вот тут нужна перемычка, что б можно было заряжать акб

Сообщение отредактировал Igorek91 - 28.2.2012, 16:18

[Cre@tiv]

Всем кто помог,спасибо огромное! Разьем препаял, стекляху отпаял и востановил 5 и 6 контакт, все спаял..телефон выключен,батарея вставлена, сим и флеш тоже,вставляю кабель,телефон начинат включатся сам, включился, значка зарядки нет, о зарядке на экране не слова, не знаю, извините вообщем идет заряд или нет.тк же с подключением юсб, вылетает окно выбора типа подключения,я вибираю микро сд, и он заввисает) иногда не зависает,но после выбора микр сд ничего не происходит,комп телефон не видит никак.у кого нибудь было подобное? пропаял все еше раз таже история

[MaratMD]

Cre@tiv,у многих такое было. Возможно резюк не правильно подобрал.Полистай эту тему назад,возможно найдешь ответ

[uduot87]

Добрый День! На форуме я новенький (давно читал, качал прошивки и т.д.). Столкнулся с проблемой, решить её пока не могу. Моторола е398 одна из первых моделей, ей уже лет 7. Проблема в следующем - периодически не реагировал на зарядку, но быстро проходило это дело. Вчера его "клинануло" окончательно - батарея села, зарядку не берет. Прошивка стоит - Блэк Энджел (последняя). В чем может быть проблема?
P.S. сорри если не в ту тему

Сообщение отредактировал uduot87 - 28.3.2012, 9:07

[EpoLLIa]

Контакты не проверял? Вдруг отвалились от платы...

[uduot87]

Пока руки не дошли, сегодня буду разбирать. Раньше было такое, тока через определённое время (3-8 часов) все становилось на свои места. С чем это еще может быть связано?

Сообщение отредактировал uduot87 - 28.3.2012, 9:19

[EpoLLIa]

Обычное совпадение, контакты проверь!

[Виталька74]

Народ помогите! Вот такая фигня. перепоял разъем себе, комп телефон теперь видет, но не идеь зарядка. При подключении пишет зарядка не возможна и пропадает индикатор батареи. Что делать? Схем куча на форуме, но какую использовать?
PS очень надо, хочу воскресить свой старый мотор.

[Igorek91]

комп телефон теперь видет, но не идеь зарядка

нет контакта со средним контактом зарядки: просмотри цепь между "минус" - "резюк" - "средний контакт"

[DiFroll]

dвсем драсти... помогите плизз...
купил телефон... он не заряжаеться... сравнил со своим... нет этой детали... из своего начал выпаивать... и потерял в ковре...
помогите... поддскажите пожалуйста... что это... и чем заменить...

картинку стащил у кого-то...

Сообщение отредактировал DiFroll - 5.4.2012, 17:12

[vitekotec]

dвсем драсти... помогите плизз...
купил телефон... он не заряжаеться... сравнил со своим... нет этой детали... из своего начал выпаивать... и потерял в ковре...
помогите... поддскажите пожалуйста... что это... и чем заменить...

картинку стащил у кого-то...

Это Стабилитрон на 6.8 вольт,заменить таким же.

[Cre@tiv]

Дорогой форум и формучанам привет! Рад опять Всех приветствовать! ОЧень рад что еще есть фанаты нашей легенды)))вот и опять возник вопрос по легенде, страницу назад я уже отписывался по поводу восстановления разьема, который прошлый хозяин просто варварски вырвал))впаял я мини юсб, снял стекляху фл400, восстановил 5 и 6 контакты, все супер) телефон при подключении к кабелю начанает вроде как заряжатся.значек батарейки в статус баре пропадает, но световйо индикатор красным моргает лампочками! то есть зарядка идет, и когда нимаю телефон с нее батарея заряжена) но почему нет индикатора, не надписи зарядка невозможно, не просто слово зарядка? и так не разобрался, почему при подключении к кабелю выдает режим выбора юсб подключения, но когда какойт о выбираешь, комп никак на это не реагирует, флешка доступна остается если выбираю подключение к ней.уже заново перепаял, голову блин сломал.прошу помощи гуру мотознаня)

[MARKyxa]

Cre@tiv,
Резистор то впаивали?

[DiFroll]

телефон постоянно пишет батарея разряжена.. и в отображении аккумулятора пустой аккумулятор... что это может быть.

P.S. если данное сообщение не для этой тему... извеняюсь...

Сообщение отредактировал DiFroll - 12.4.2012, 12:26

[igoripp]

DiFroll, батарея севшая? стоит мультиметром на ней проверить напряжение для начала.

[DiFroll]

пробовал 3 батарейки... за одну из них ручаюсь 100%...

[JIeXuH]

телефон постоянно пишет батарея разряжена.. и в отображении аккумулятора пустой аккумулятор... что это может быть.

Такая байда бывает когда или котролер в батарейки здох или телефон видит контакты + и -
А тешо по центру не видит.
Возможно из-за того что нету резистора от которого идёт контакт в батарею

[vitekotec]

телефон постоянно пишет батарея разряжена.. и в отображении аккумулятора пустой аккумулятор... что это может быть.

Такая байда бывает когда или котролер в батарейки здох или телефон видит контакты + и -
А тешо по центру не видит.
Возможно из-за того что нету резистора от которого идёт контакт в батарею

Да,про центр верно!!!Проще потри контакты на АКб об джинсы,вероятно окислы!Ну и в край Контроллер,тут уже ток прозвон самого тела..

[MaratMD]

Если греется в районе цифр 6и9 тогда контроллер в теле накрылся,если нет то полюбэ на акумме.контакты тереть смысла нет

[Theshadowlight]

Скажите пожалуйста по какой схеме лучше всего делать?

[vitekotec]

Скажите пожалуйста по какой схеме лучше всего делать?

Сцхемко лудше по ней

[Castelman]

Theshadowlight,
схемы в теме одинаковые...

[Unreal_man]

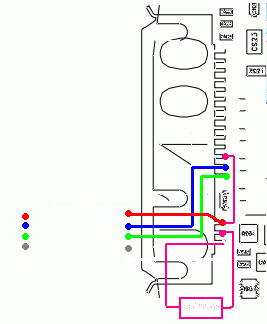

Перепаиваю гнездо на е1 на мини юсб. Возникли проблемы с тем, чтоб припаять перемычку к третьему контакту юсб(не зарядки а именно юсб(рядом с синим проводом по мануалу)) Где ещё на плате находится вывод к этому контакту? Что не понятно переспроси - уточню.

[Fronder Splean]

люди кто перепаивал на MICROUSB скажите плз как вы припаивали гнездо само к плате - там же лапки не скраю а посередине.. или вообще его вверх ногами припаять чтоб к контактам проще подлезть было?-тогда втупую края корпуса на плату паять?

Сообщение отредактировал Fronder Splean - 3.8.2012, 10:03

[007Deniska]

Народ 8.1ком резюк подайдет

[Igorek91]

Народ 8.1ком резюк подайдет clapping.gif

нет, нужен от 10 до 100 кОм!
оптимально около 20-30 кОм, как в самом шнуре З/У

[007Deniska]

Народ 8.1ком резюк подайдет clapping.gif

нет, нужен от 10 до 100 кОм!
оптимально около 20-30 кОм, как в самом шнуре З/У

ясно а его можно взять из родного штекера з/у е398


Правка от Igorek91: я его как раз оттуда вытащил и поставил ))

Сообщение отредактировал Igorek91 - 31.1.2013, 12:03

[MARKyxa]

ясно а его можно взять из родного штекера з/у е398

конечно

[dj_shumik]

ребят, здрасьте

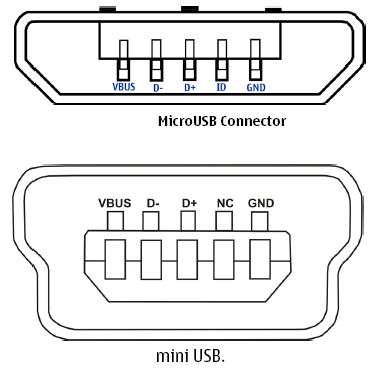

меня тоже интересует вопрос: кто-нибудь делал именно микро usb?
вот посмотрел, думаю засесть и помучать тело...
и еще вопрос, шить, передавать данные после перепайки я смогу?

[iNew]

dj_shumik
Примерял я однажды микро-юсб разъём на плату Е398. Как-то он не очень подходит... либо будет выставляться за габариты корпуса ~ на 4-5 миллиметров, либо придётся придётся перепаивать на навесной монтаж отдельные элементы с целью заглубить его вровень с корпусом. Плюс небходимо новый разъём хорошо закрепить на плате, чтобы случайно не вырвать с корнем
Может конечно мне попался особо длинный экземпляр и всё не так плохо. Но я отказался от этой затеи и оставил всё как есть, так как родные разъёмы на моих двух телефонах на удивление в хорошем состоянии.

[masterm]

У меня получилось так. Припаял припоем справа и слева к массе на плате.

[Retif]

Припаял miniUSB по схеме как тут: FAQ Перепайка стандартного CE(data)-разъёма на miniUSB

Ну как перепаял, сам не умею, потому отдал на сторону, вроде перепаяли. Вроде ок, заряжается. Только вот в выключенный телефон если зарядку втыкаешь, он не только заражаться начинает, но и включается, это нормально или где-то накосячили?

[Maaster_BLA]

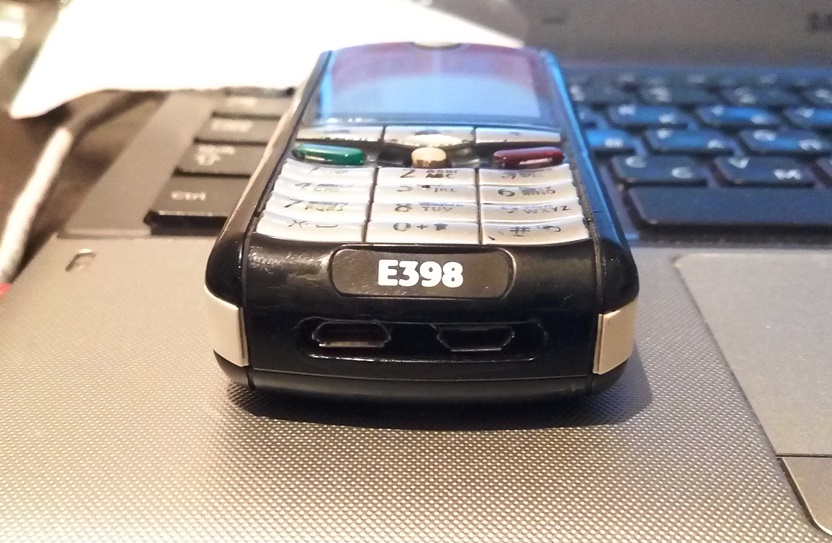

За 3 сотки забрал с оторванным разъемом. Припаял 2 микра (один для зарядки, другой для прошивки), ничего не торчит, ничего не пилил, все эстетично и красиво. Шьется на ура, заряжается тоже. резюк смдшный поставил, так как что Вы ставите это ужас. Позже будут фотки.

[Unreal_man]

Maaster_BLA,
да, фоточки хотелось бы посмотреть, и как внутри, и как снаружи.

[Maaster_BLA]

Unreal_man,
Для наглядности.

Сообщение отредактировал Maaster_BLA - 9.2.2016, 17:24

[iNew]

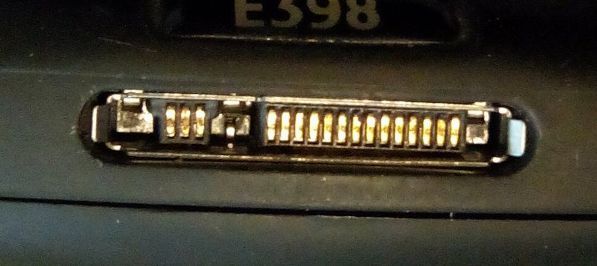

Заказал в Инет-магазине с Москвы пять новых коннекторов для Е398, последние со склада. Вышло недорого, просто скопилось пять ешек в рабочем состоянии, у двух разъёмы совсем никакие.
Сегодня получил заказ. Оказались китайские копии. Качество вроде неплохое, только вот оригинальный штекер з/у не входит в разъём копии коннектора ввиду немного другой конфигурации направляющих, отвечающих за правильную полярность соединения. Можно конечно отослать обратно, но неохота морочиться ради копеек. Проще разобрать и доработать, пока непаянные. Вот такие дела...

Сообщение отредактировал iNew - 10.2.2016, 16:02
