Посоветуйте кто знает, хочу сделать аккумуляторную зарядку Поделиться Опции

[4ep]

Выдалось вот свободное время, хочу побаловаться.
В общем хочу сделать аккумуляторную зарядку, тоесть заряжать телефон от аккумуляторов. У меня есть 3 аккумулятора от mpx220. И вот допустим еду я в город другой и тел мой сел, а я подключаю эти 3 заряженных аккумулятора и продолжаю музыку слушать с телефона. А то часто бывает что тел садится и в электричке делать нечего. С частью как куда какой разъём я разбирусь, я не могу расчитать как аккумуляторы соединить. Тоесть ведь в телефон надо определённую силу тока и нельзя запараллелить аккумы. По одному соединять тоже не вариант. А вот насчёт зарядки от сети думаю проблем не будет. Подскажите как можно эт о осуществить чтоб тел не сгорел.
Ещё вопрос, разобрал я старый сломанный X100, там есть диоды на клавиатуре, хочу их задействовать, сколько на них можно подавать мощьности чтоб не сгорели?

[AstaRoth]

С мощностью можно ведь и накосячить. Может лучше аккум от е2 поискать?

[W.G. Gates III]

а с чего бы это при параллельном соединении должен увеличиться ток?
увеличивается только емкость. а ток в цепи зависит от того, что к этой цепи подключено.

Добавлено позже (24.9.2009, 10:25):
т.е. три аккума в параллель и телефон работает не 2 дня, а 6.

[4ep]

W.G. Gates III, ага. Вчера запараллелил, замерил мультиметром и показало 3,4. Теперь надо кабель мини usb найти и пробовать.
AstaRoth, аккум второй как раз вчера починил тоже, но надо запаску иметь. Двух мне хватало как раз на одну поездку. Ну а вдруг задержусь
Ещё вопрос, у меня 3 аккума от mpx220. 2 из них показывают напряжение в мультиметре, и один ничего не показывает. Эт значит что он не пашет? Или просто очень сильно разрядился?
При зарядке телефона от этих аккумов имеет значение полярность? И как определить её при зарядке аккумов от сети?
Кстати отрезал эти мизерные светодиоды, попробовал подать на них 9 вольт от кроны. Чуть не ослеп от яркости, но зато не сгорели. Вот как их паять не знаю, не подлезть ведь ничем. Буду возиться

Сообщение отредактировал 4ep - 24.9.2009, 8:47

[Valeo]

http://forum.allnokia.ru/viewtopic.php?t=11746 тут решена проблема. Использовать можно аккумы и пальчиковые или батарейки или аккумы от телефона или солнечную батарею. В самом простом варианте используется автомобильная зарядка с преобразователем только переделанном по повышающей схеме. Стоит она копейки. Либо можно купить микросхему и спаять самому. Опять же детали не дорогие.

[4ep]

Valeo, не вижу смысла покупать зарядку. В теме Зарядка Аккумулятора В Полевых Условиях! чувак просто подсоединил батарейки и всё было как надо. Тем более от аккумов телефонных не будет напряжения больше или меньше 3,6в. Но вычитал в нокиевской теме что напряжение для зарядки должно быть оть 3 до 5 и что хватит 3 или 4х батареек. Тоесть 3X1,2=3,6. Что мне и надо. Только теперь вопрос о полярности поднимается по приоритету. На нокии что-то в телефоне из строя выходит при путании. Надо от мини usb найти схему где там плюс минус

[W.G. Gates III]

4ep, 3,4 чего?

[Valeo]

4ep,
Ті не понял, или не читал по ссылке. Если напряжение твоих батареек или аккума упадет ниже заряжаемого, то заряд естественно прекратится. В данном случае используется импульсный преобразователь.

Просто соединенные последовательно батарейки быстро сядут, напряжение упадет ниже допустимой нормы и нокия прекратит зарядку.
Выходное напряжение импульсного преобразователя от входного напряжения не зависит. И при наличии импульсной зарядки, схема будет выдавать на выходе номинальное напряжение до тех пор, пока в батарейках будет хоть капля энергии! И от комплекта из 4-6 батареек типа АА Alcaline нокию можно будет зарядить полностью неколько раз! (3-4 раза).

Добавлю так же, что схема должна быть повышающей в случае использования источников с напряжением ниже 5 вольт.

Сообщение отредактировал Valeo - 24.9.2009, 11:49

[4ep]

W.G. Gates III, 3х 4х батареек это всмысле обычных, я говорил про тему на которую ссылку написал.
Valeo, я всё понял и читал. Я хочу сказать что ведь аккумуляторы должны быть построены по той-же технологии. Ведь телефон питается от таких аккумуляторов и напряжение должно оставаться постоянным. Ведь на аккумах этих тоже какаято схема присутствует. Короче я систему так понял, возможно я и не прав. Я запараллелил 2 аккумулятора, сейчас буду припаивать маму мини usb и заряжу аккумуляторы. Ни кто не знает как ёмкость аккумов проверять мультиметром?

[W.G. Gates III]

я все же не понимаю почему Вы не можешь параллельно включить несколько акб.
при параллельном включении нескольких источников, напряжение на выходе комплекта остается тем же самым. соответственно и ток в цепях телефона остается прежним.

[Valeo]

Ни кто не знает как ёмкость аккумов проверять мультиметром?

Емкость проверяется временем их разряда, ну или наоборот заряда при известной силе тока заряда и напряжении.

какаято схема присутствует.

Схема присутствует которая не дает аккумулятору (телефонному) разрядится/зарядится ниже/выше определенного напряжения, что весьма губительно сказывается на емкостных параметрах батареи.

напряжение должно оставаться постоянным.

Как это? Это не так.

при параллельном включении нескольких источников, напряжение на выходе комплекта остается тем же самым

Ну и что? Ему ведь заряжать надо другую батарею. Ну в моем понимании это так - Две банки соединены возле дна трубочкой с краником. Одну банку наполним на одну треть. Другую полную. Открыли краник. Уровень воды/пива/и т.д. под воздействием гравитации сравнялся. Что дальше? Я же предлагаю (ну не я а там, на сайте) поставить на краник маленький насосик.
Это все естественно мое ИМХО. Я не помню уш физику так досконально.

Сообщение отредактировал Valeo - 24.9.2009, 15:02

[W.G. Gates III]

а если узкое и длинное ведро?
ну и пускай даже через ту схему, которая предложена, не важно, акб все равно можно соединять параллельно.
хоть 1000 штук поставить к увеличению тока это не приведет.
мощность источника, да, увеличится.

Сообщение отредактировал W.G. Gates III - 24.9.2009, 15:08

[Valeo]

W.G. Gates III,

В наполненных одинаковой жидкостью С. с., диаметр которых настолько велик, что позволяет пренебречь капиллярным эффектом, уровни жидкости располагаются на одинаковой высоте независимо от формы сосудов.

Хотя я согласен физический смысл примера скорее неудачен. Я имел ввиду образный пример.

узкое и длинное ведро?

Будет - фонтан !!!
Но с таким успехом можно поставить в чемодан и автомобильный аккум. От него он сможет подзаряжаться несколько лет. Вопрос в другом. А именно в компактности и удобстве. Согласись иметь зарядное с двумя аккумуляторами типа АА и зарядить несколько раз телефон несравненно удобнее чем таскать непойми что для 2х зарядок.

Сообщение отредактировал Valeo - 24.9.2009, 15:37

[W.G. Gates III]

Согласись иметь зарядное с двумя аккумуляторами типа АА... несравненно удобнее

согласен

двумя аккумуляторами типа АА и зарядить несколько раз

а вот с этим - нет
хотя тут все зависит от емкости и от того какое напряжение хотим снимать с преобразователя.
ну в теории, ладно. пусть будет так.

Сообщение отредактировал W.G. Gates III - 24.9.2009, 15:44

[Valeo]

а вот с этим - нет

Почему нет. Входное напряжение преобразователя от 3 а может быть и ниже (в зависимости от схемы) вольт. Выходное же, не зависит от входного.
Ладно. Подождем результатов эксперимента 4ep. А я же в обед купил зарядку автомобильную. Будет время хочу спаять. Попробывать.

Сообщение отредактировал Valeo - 24.9.2009, 15:48

[W.G. Gates III]

Почему нет

потому что энергия не может взяться из неоткуда. выиграв в напряжении на выходе, мы проиграем в чем то другом (токе). значит ток потребляемой с аккумуляторов будет больше, а значит срок их разряда меньше.
опять же в зависимосте от того какой они емкости, можно конечно получить и 2 и 3 и т.д. циклов зарядки телефонного аккума.

[Valeo]

потому что энергия не может взяться из неоткуда.

Но я же рассказывал про банки. С пивом. Преобразователь - это насосик. Да и естественно у него есть КПД.

Сообщение отредактировал Valeo - 24.9.2009, 16:07

[W.G. Gates III]

Valeo, смотри я о чем.
есть мощность источника. она же входная мощность преобразователя = ток*напряжение. на выходе преобразователя получем ту же мощность-кпд преобразователя.
дальше. мы хотим увеличить напряжение на выходе. при этом мощность та жа, напряжение больше, соответственно ток станет меньше.
пс: про насосик я понимаю
ппс: а про пиво и совсем понятно )

Сообщение отредактировал W.G. Gates III - 24.9.2009, 16:19

[Valeo]

W.G. Gates III,
Я понимаю, что ты хочешь сказать. К сожалению как работает импульсный преобразователь пост. тока - не знаю.

Добавлено позже (24.9.2009, 19:21):
Да. А че больше к беседе никто не присоединяется? А? Ковырятели?

[4ep]

W.G. Gates III, ну я так и делаю по твоему совету. Вот 3-й подсоединю скоро

[Valeo]

4ep,
Та нахрена 3й. Напруга больше не станет. Ты пробуй так уже заряжай.

[Enigmatic]

Немного лень читать, но ладно, вдруг не говорили, полярность спутаешь, сначала гасится экран(как у терминатора(в фильме)), а потом телефон, но не дохнет ничего, я когда перепаивал зарядку, спутал пару раз случайно.

[Valeo]

но не дохнет ничего

Крайне рискованный эксперимент. Но ты прав. Именно по этому надо обратить на правильность полярности особо пристальное внимание.

[Artist]

4ep,
Купи себе вешь!
За дешево и красиво.

[Valeo]

Artist,
Купи себе суперпупермегасмартфон.
Дело же не в этом. Купить каждый сможет. Но мы то мотофаны. А кто такой мотофан?

[Enigmatic]

Согласен, но я сначала не вубился, какого он выключен, а потом проверил, от двух таких зарядов ем30 живой(я от л7 на зарядку провод перепаял к зарядке от ем30, ну и штекер заменил, просто кот сгрыз родной провод ем30, так вот, там вроде как на одном + - черный, а на другом + - полосатый, иначе я бы полярность не спутал).
Одно но есть. Надо тогда бокс под аккумуляторы, чтоб быстро вытаскивать перед зарядкой, и механизм зарядки этих аккумуляторов, согласитесь, заряжать 2-3 аккума лягушкой или телефоном, не слишком удобно, и долго. ?

[4ep]

Enigmatic, во, спасибо. Но я уже нашёл что где. Насчёт зарядки сегодня не получится. Нету кабеля мини usb-мини usb

[Artist]

Valeo,
Так я и советую, т. к. паяли мы такой монстрообразный агрегат.
Увидел в супермаркете эту приблуду за рублёв 150 и выкинул своего монстрика в помойку.

Сообщение отредактировал Artist - 24.9.2009, 16:38

[4ep]

Artist, не, у меня есть ещё планы на эти аккумы. Гнездо вот припаял почти. эти аккумы кстати заряжает. проверил на одном который полностью разряжен был

[Artist]

4ep,
Это тебе просто на всякий случай, если возиться надоест с паяльником и таскать брикет девайсный с собой.
В горах или где в походе кажный грамм на счету. А фитюлька эта невесомая. Мож кому еще пригодиться.

[Enigmatic]

Кстати, эта игрушка сколько стоит? Рублев 150 серьёзно? Надо брать значит, тоже, мало ли, хотя у меня ещё 2 батареи лежат, от л7 и з3, я не знаю как их заряжать одновременно? Цепить паралельно к лягушке, вариант же?
4ep, а огрызков провода зарядки у тебя нет случайно? Там и над распиновкой не нужно думать, и кабель юсб не надо портить.

[Artist]

Рублев 150 серьёзно?

На распрадаже они валялись горкой. А так цена до 300 руб.

[Enigmatic]

А я понял твою затею с зарядкой аккумов и подключением, но вот мини-мини я в природе не видел.

Добавлено позже (24.9.2009, 22:51):
Artist, Спасибо за инфу о стоимости.

[4ep]

Enigmatic, у меня 2 рабочие зарядки, но портить не хочется. Буду искать 2 мини usb, или покупать скорее всего

[Enigmatic]

Но дорого это, 2 кабеля, в нашей дыре это рублей на 200 выйдет. Есть другая идея, обычные АА аккумуляторы каким образом заряжаются? Т.е какое на них надо подать напряжение, ток и тд?

[4ep]

Вот это не подскажу. не знаю, х з даже

Добавлено позже (24.9.2009, 22:48):

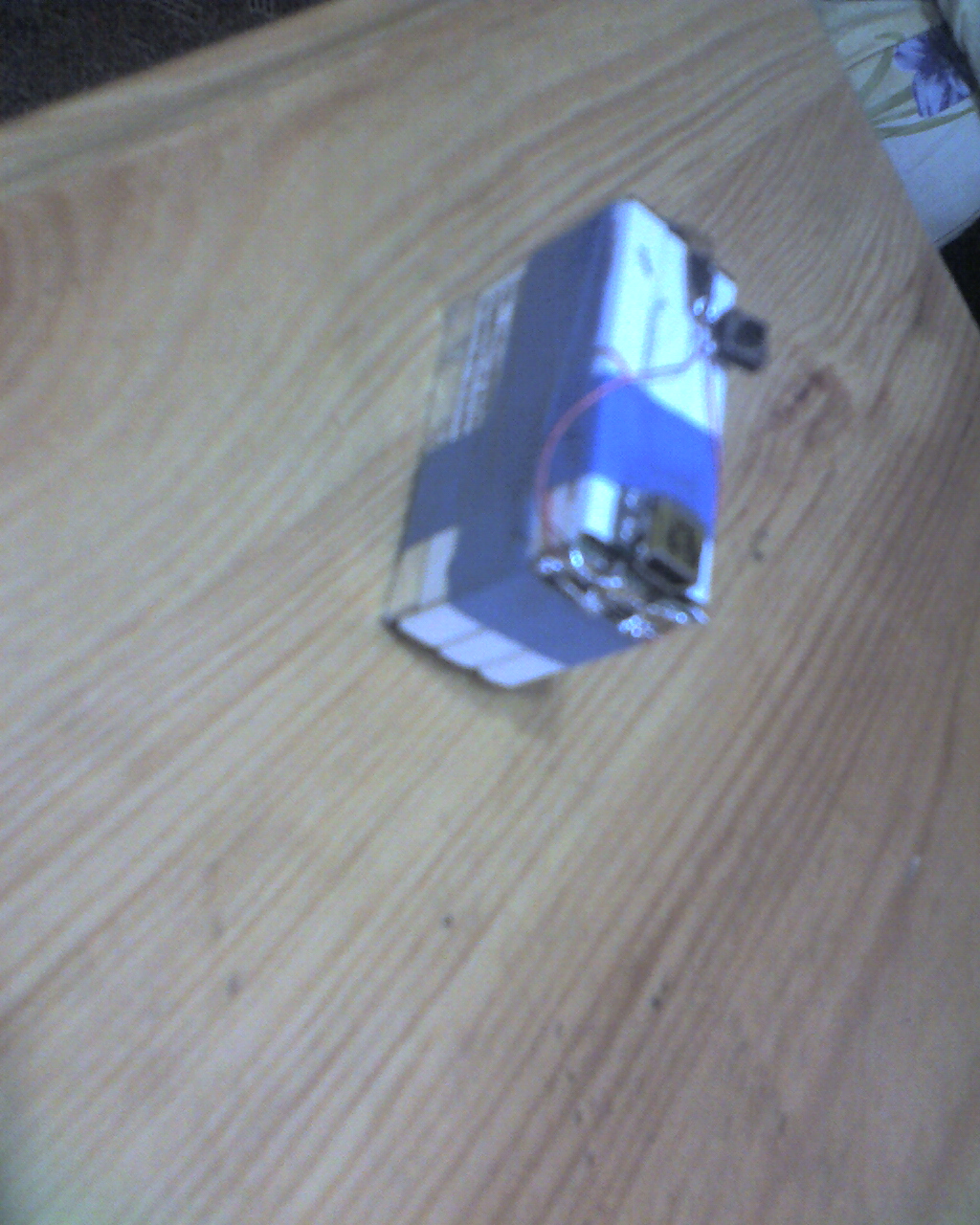

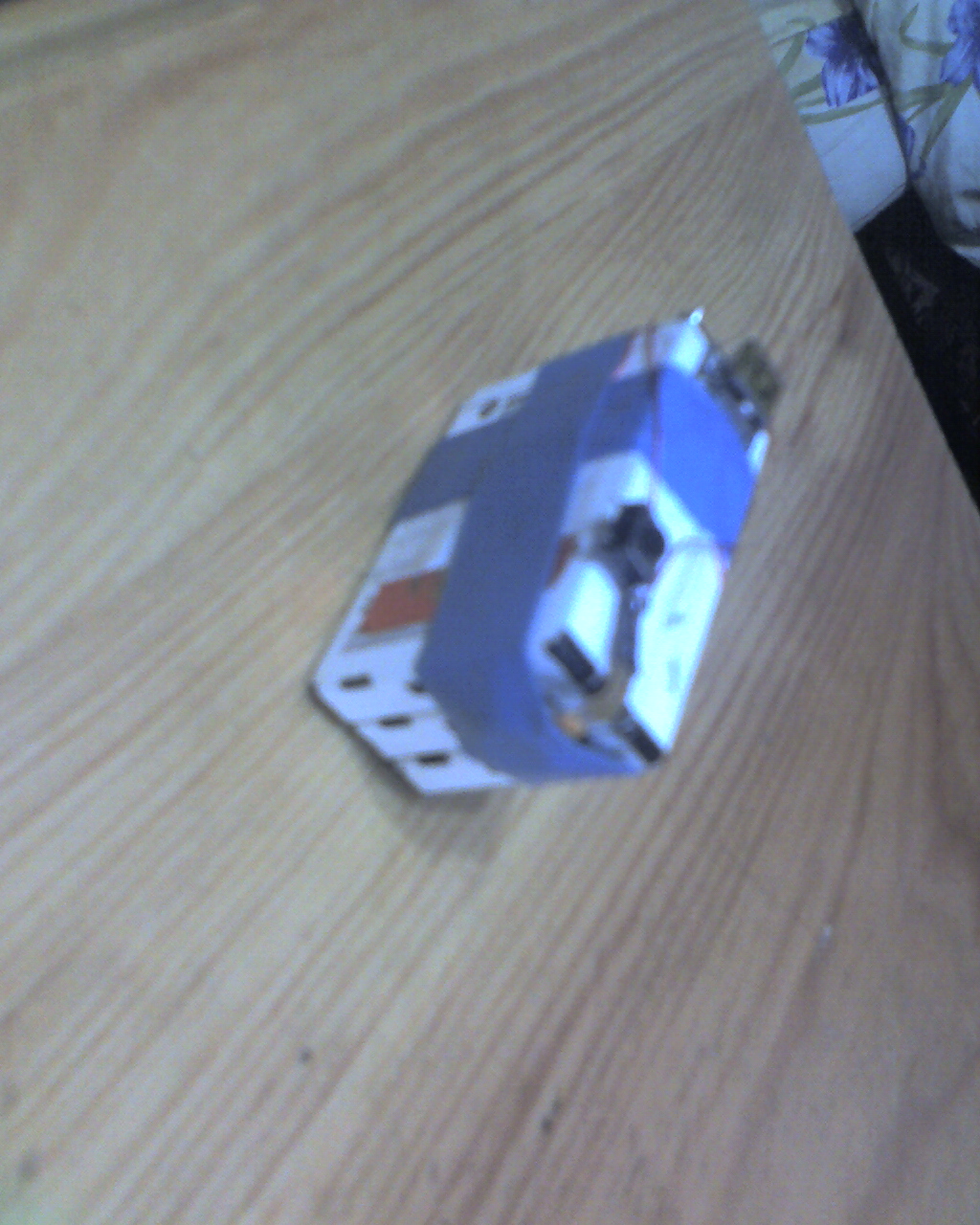

Короче вот пока что успел сделать. Мини usb от которого аккумуляторы заряжаются, и функция вибры которую снял с x100. Вибрирует при нажатии кнопки которая была снята с джойстика от сеги:


Добавлено позже (24.9.2009, 23:00):
Накинул я проводки на тел, но зарядка не пашет.... жаль
Надо чё-нить придумать без покупки автомобильной зарядки

Добавлено позже (25.9.2009, 1:39):
Объясните мне почему эти светодиоды от X100 не горят если их соединять последовательно? Если параллельно, то отлично вообще. Бесит

Сообщение отредактировал 4ep - 24.9.2009, 17:49

[W.G. Gates III]

Накинул я проводки на тел, но зарядка не пашет.... жаль

кстати... у нас же, на моторолах, кроме плюса и минуса на вход юсб, для зарядки нужно еще и сигнальный контакт какой то подключать. где то читал... не помню...

Объясните мне почему эти светодиоды от X100 не горят если их соединять последовательно?

соединяешь то их правильно?

[Valeo]

почему эти светодиоды от X100 не горят

У светодиода, как впрочем и у обычного диода есть катод и анод. Т.е. возвращаясь к примеру с банками, в одну сторону течет в другую нет. Соедини правильно.

[4ep]

Valeo, ну ведь по идее ток должен в одну сторону идти. Соединяю правильно, полярность соблюдаю.
W.G. Gates III, спасибо. Значит шанс есть!

Добавлено позже (25.9.2009, 15:05):
Разрезал зарядку, но всё равно тел не заряжается....

Добавлено позже (25.9.2009, 15:14):
Ещё вопрос. Сколько вольт максимум можно пустить на телефон? Больше 5 не сгорит? 5,5 например.
Хочу попробовать последовательно батарейку подключить, понимаю что извращение, но если будет работать то почему не сделать

[motoprogger]

Соединяю правильно, полярность соблюдаю.

А напряжения на 2 светодиода хватает?
По теме - лучше всего нарыть схему стабилизированного повышающего до 5 Вольт импульсного преобразователя, благо таких полно на одной микросхеме - даже без внешнего транзистора, только с резисторами, конденсаторами и дросселем в обвязке. Только за допустимым выходным током надо следить.
