хотели СВЕТОМУЗЫКУ! получите..., ...но нужна совместная додумка Поделиться Опции

[Pic-nic]

Спасибо!! зеленые брал от этого

IMG0484A.rar   ( 16.08 килобайт ) Кол-во скачиваний: 177

что за модель я не зню (Motorola talkabout какойто)..

оранжевый из siemens a57
красный из USB-флешки ))

Сообщение отредактировал Pic-nic - 6.1.2011, 18:48

[SteVeN]

Pic-nic,
В противофазе помоему лучше смотрится)

[Delorean]

Ну народ, присоединяюсь к вашему сообществу мотористов, совсем недавно в руки попал E398, покоцанный, хочу его так вот же модернизировать, посоветуйте, какой луцчше корпус взять, белый или черный? с черным он как то сам по себе лучше смотрится, но читал мануальчик, где диод в стекло дисплея впихивали, тама сказали лучше белый юзать.

Дык какой все ж лучше?

[Pic-nic]

Delorean, Если сможешь достать, то бери прозрачный!! Такие вещи со светомузыкой замутить можно...даже и представить страшно!
А так, по-моему черный - универсальный цвет, хотя на вкус и цвет, как говорится, фломастеры разные))

[Delorean]

Delorean, Если сможешь достать, то бери прозрачный!! Такие вещи со светомузыкой замутить можно...даже и представить страшно!
А так, по-моему черный - универсальный цвет, хотя на вкус и цвет, как говорится, фломастеры разные))

Нуу, у меня в Томске белый то редкость, в магазе видел тока фуфел китай E398 белый, и норм китай E1 черный, вот ваще хз, фуфел не хочу еще потому-что он полюбому треснет от моего воздействия

[Pic-nic]

Delorean, чего красивого в белом е398?? Имхо на кусок банного мыла похоже(да простят меня владельцы таковых)) То ли дело черный, блестящий, новенький, тем более сам говориш белый - фуфел.
А с лампочками в дисплее, так там и на черном(если надфилем поработать) можно до ума довести..

[kent999]

Алег а где ты такую панельку намутил сам сделал или с завода

Добавлено позже (19.1.2011, 8:41):
Delorean возьми черную прорезиненную и все будет гуд

[Алег]

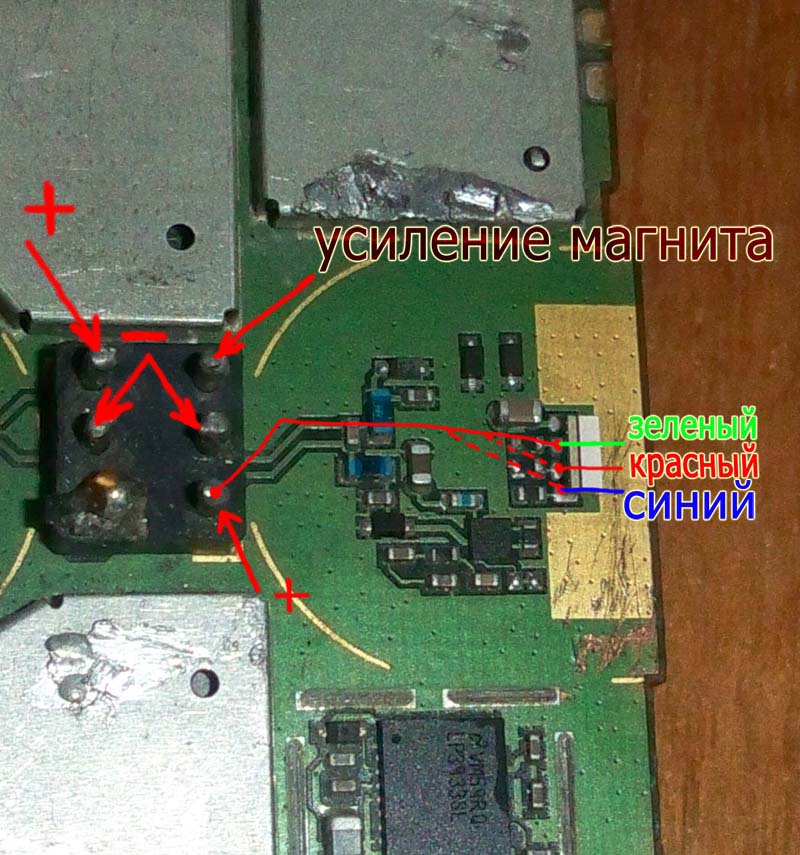

по просьбам мотофановцев выкладываю фото-мануал как заставить родные светодиоди мигать в такт музыке.
ПРЕДУПРЕЖДЕНИЕ: если Вы не "дружите" с паяльником то дальше можете не читать!!!
И так приступим! Нам понадобятся: сам паяльник с остро заточеным жалом, кусочек тоненького изолированого проводка(я брал с китайских наушников), и, обязательно трезвая голова и прямые руки , куда же без них

Писать много не буду так как все видно на прикрепленном изображении. Делаем все в точности так как показано и будет вам светомузыка с родными светодиодами.


ВНИМАНИЕ: Паять только один из 3-х проводков, на картинке показано какой контакт отвечает за тот или иной цвет! Ни в коем случае НЕ паять к конденсатору возле светодиода(маленький такой черненький), будет пищать при подаче напряжения! Надо напрямую к светодиоду! Проводок цепляем только к одной стороне, к той что показана на рисунке, мигать будут 2 светодиода!


!!!делал исключительно для себя, и за все Ваши манипуляции с телефоном я или кто либо другой НИКАКОЙ ответственности НЕ НЕСЕТ!!!

Автор данного мануала Я (Алег)! Удачи...!

Сообщение отредактировал Алег - 24.1.2011, 21:20

[DiskJockey92]

большое спасибо!


"...мигать будут 2 светодиода!"
т.е. с двух сторон?

[Igorek91]

"...мигать будут 2 светодиода!"
т.е. с двух сторон?

Проводок цепляем только к одной стороне, к той что показана на рисунке, мигать будут 2 светодиода!

да, будут мигать оба

Сообщение отредактировал -=underw@lk=- - 21.2.2011, 19:43

[VARVAR93]

Алег
У тебя тоже диоды горели всегда очень тускло просто без музыки?И даже на 7-ке тускло светит...
Может быть кто-то попонятнее солюшен выложит,а то не очень понятно,что да как там.И что за усиление магнита?! О_о

[idio0t]

сделал по этой схеме:

спасиба огромное "Алег")

все прекрасно, все работает) радости так сказать полные штаны))) хД

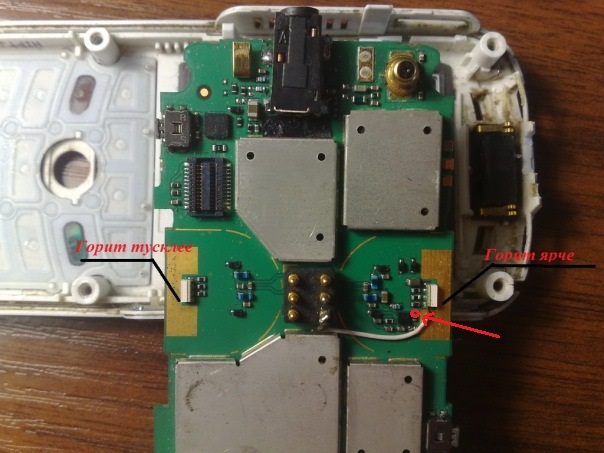

вот только один минус заметил... диод с той стороны куда припаян проводок от контактов динамиков светится ярче, а с другой стороны тусклее...


Это наверника изза того что к другому диоду слабше сигнал попадает??? и это не исправимо(

Сообщение отредактировал idio0t - 30.3.2011, 11:03

[Алег]

Чтобы светодиоды светили ярче, то надо чтобы и экран горел! Это как то связано с микросхемой которая отвечает за "весь свет" в моторе.

[idio0t]

это тоже заметил что когда горит экран диоды горят ярче) а както можно сделать так чтобы когда экран не горит диоды горели также ярко как когда экран горит???

[Алег]

Вряд ли это возможно, хотя.

[SteVeN]

Алег,
Замыкаю родной боковой диод телефона на плюсовой выход динамика как ты показал на рисунке, все работает, но парочка НО:
1. мигают только синий и зеленый, красный при любой громкости горит
2. когда замыкаю на красный непонять откуда играет песня в телефоне. Все динамики сняты, микрофон снят, а я отчетливо слышу песню играющую в телефоне. Что может являться динамиком?
А еще всегда тускло горит светодиод. Всегда это значит даже в выключенном состоянии когда вставлена батарейка. Плюс с эльфом illumination боковые диоды горят разными цветами. Джойстик должен гореть белым а один горит белым другой желтым) Прикольно конечно, но пока вернул как было. Да и с музыкой диоды мигают не очень ярко.

Сообщение отредактировал SteVeN - 23.7.2011, 10:42

[VARVAR93]

SteVeN
Музыка ещё может "воспроизводится" через элементы с обмоткой(забыл хоть убей вроде и диоды способны)
Не знаю мне лично эта затея большого удовольствия не достовляет-мало того,что не тухнет,так и мигают,как "протухшие помидоры"+у меня из-за этого диоды пищатат ещё впридачу,когда нажимаю 1 в тюнсе.Вот думаю оставлять такое... впринципе на верху 2 диода стоит и хватает вполне.

[SteVeN]

VARVAR93,
Спасибо за ответ. А я выпаял из китайской подделки Е398 диоды и как время будет попытаюсь их куда нибудь приспособить в боковые панели. Еще есть диоды с мертвого телефона и того 4 диода по два в панели. Удобно что они маленькие, дырочки делать в панелях.

[SteVeN]

А у меня вопрос! Можно ли куда нибудь повесить диоды, чтобы они горели вместе с экраном, то есть горит экран горят диоды, экран не горит диоды тоже не горят? Родные боковые светят шикарно, но не на параллели с динамиками. Была мысль повесить доп родные диоды полностью на их родное место, но боюсь попортить ибо все 4 контакта для меня будет тяжко припаять.

Сообщение отредактировал SteVeN - 24.7.2011, 6:23

[VARVAR93]

SteVeN

На счёт твоего вопроса-появились 2 пока что очень варварских идеи
1) Припояться к акб напрямую и поставить "выключатель",будет своего рода лампа.
2)Можно припояться к клавиатурному модулю и "удленителями" повесить диоды на верх.
Пока вот...

[SteVeN]

VARVAR93,
Ну напрямую к акб я даже и не думал потому как немного действительно немного варварски. К тому же подержав на акб диод секунд 10 он начал дымиться, то есть напряжения акб ему много. Конечно при нагрузке будет меньше, но нет, не вариант.
Ну а на клавиатуру я думал об этом варианте, но подсветкой клавиатуры я не пользуюсь уже года 3-4. Хотелось бы именно от экрана или нечто подобное. Я сегодня повесил на клавиатуру два диода с клавиатуры китайского мотора и все это дело стало светить тусклее. Заметил, что если замкнуть контакт указанный на рисунке и любой у светодиода то он будет гореть когда тел включен. (взял картинку у товарища в постах выше). Тоже конечно вариант, но батарею жрать будет да и зачем постоянный светильник. Вобщем надеюсь вариант есть) Может Игорь что подскажет, да не видно его. Игореха, ты где?)

Сообщение отредактировал SteVeN - 24.7.2011, 11:29

[Igorek91]

Может Игорь что подскажет, да не видно его. Игореха, ты где?)

да здесь я

итак, что в теории можно попробовать сделать:

Можно ли куда нибудь повесить диоды, чтобы они горели вместе с экраном, то есть горит экран горят диоды, экран не горит диоды тоже не горят?

можно попробовать подкинуть на светодиоды питание от подсветки самого дисплея

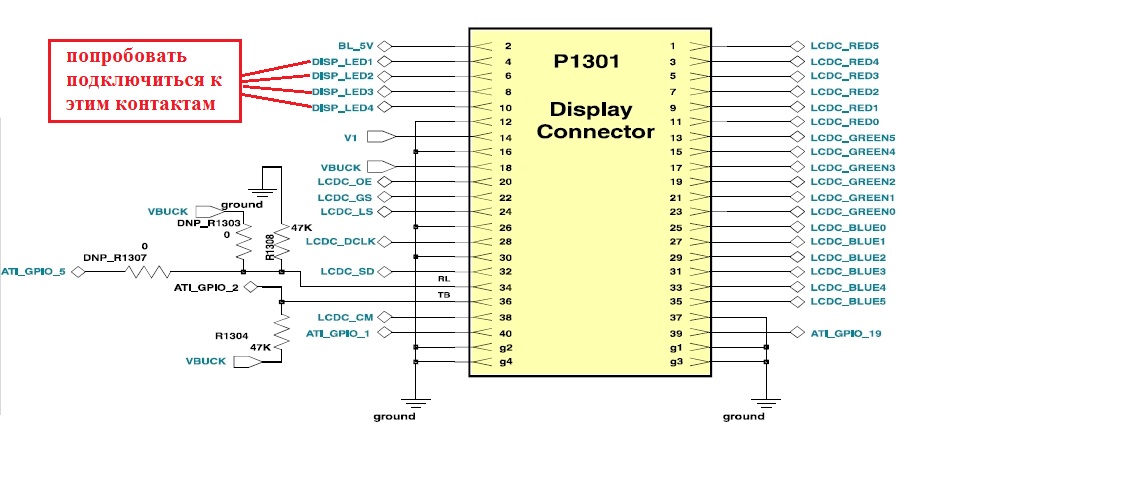

на скрине отметил какие контакты(по идее) должны отвечать за подсветку дисплея("+"), их четыре(походу на каждый светодиод подсветки самого дисплея)
если подключится к какому-нибудь(каким-нибудь) из них контакту(-ам), то "минус"("землю") можно взять, например, с любого защитного экрана на плате

думаю идея понятна)

но тут возможны некоторые нюансы:
- если подключится к одному(2-ум, 3-ём) контактам, то дислпей может неравномерно подсвечиваться!?
- не знаю хватит ли напряжения подсветки дисплея для их нормальной работы

Сообщение отредактировал -=underw@lk=- - 25.7.2011, 9:50

[SteVeN]

-=underw@lk=-,
Ну и схему ты нашел! Я по схемам вобще не ориентируюсь)) Стыдно канеш но блин(( Плюс не ясно где они на дисплее находятся. Это разбирать защиту надо чтоб добраться? Я думал какие нибудь контакты на самой плате, чтобы конструкция оставалась разборочной. Ну а два ньюанса действительно актуальны. Но чтоб выяснить надо проверить. А я боюсь!)

да здесь я

Здеся он)) Спасибо, что не прошел мимо)) Может попробуешь проверишь, а то у тебя станция есть?))

Сообщение отредактировал SteVeN - 25.7.2011, 10:49

[Igorek91]

Ну и схему ты нашел! Я по схемам вобще не ориентируюсь)) Стыдно канеш но блин(( Плюс не ясно где они на дисплее находятся. Это разбирать защиту надо чтоб добраться?

Какую защиту!?)
На скрине изображен коннектор подключения дисплея к плате)
Тут ничего сложного вроде нет и не должно быть, шлейф дисплея снимать и ставить на место ты ж по-любому умеешь Единственное не удобно будет к тем малюсеньким контактам подпаиваться)

А я боюсь!)

Не бойся!!!) глаза боятся - руки делают)
Прежде чем сразу всё паять, надо проверить как говорится "на соплях" - просто накинуть проводки и посмотреть как оно будет)

[SteVeN]

-=underw@lk=-,

Какую защиту!?)

Ну обод металлический где экран сидит.

Единственное не удобно будет к тем малюсеньким контактам подпаиваться)

В том и дело. Закоротить могу, а исправить это будет очень тяжко.

просто накинуть проводки и посмотреть как оно будет)

Как снова скушно будет попробую, надеюсь разберусь чего и куда.

[Igorek91]

Ну обод металлический где экран сидит.

Все манипуляции должны идти только с коннектором!!! просто отключить его от платы, подпаяться и подключить обратно!!! дисплей разбирать не надо)

[SteVeN]

-=underw@lk=-,
Ну лады! Паяться не буду, так проверить постараюсь. А то боюсь)

[Pic-nic]

SteVeN, можно и к диодам подсветки подпаяться, разобрать экран не так уж и сложно, даже легче, чем тыкать паяльником в такой маленький коннектор (пробовал, вообще невозможно)
(снять железку, вынуть пластмасску, отогнуть полиэтилен, на нём - 4 диода, подпаять два провода к любому)

ещё варинт: включить подсветку клавы, выпаять с неё все диоды(всё равно не пользуешься) и перенести их туда, куда ты хочешь.

ps всем привет!!
pps позже покажу как меня занесло на этих подсветках)))

Сообщение отредактировал Pic-nic - 16.8.2011, 2:06

[idio0t]

SteVeN,
Мне кажется в твоем случае (не использование подсветки клавиатуры) будет проще выпаять родные диоды и на проводках припаять диоды которые хочешь)

[SteVeN]

idio0t,
В моем случае проще не будет. Я только запорю своим паяльником диоды и контакты. Да и выпаивать родные не стану.

[SteVeN]

Чуток не про мотор, но все же. Было скучно, сделал светомузыку на ПК из ленты 13 светодиодов. Питание от выхода саба на усилителе. Ничего особенного, просто решил поделиться) Чего бы еще придумать?
P.S. Кстати до того как подцепил эту ленту хотел использовать отдельные диоды, но несколько спалил. Напряжение на сабе больше, чем на каналах. Для диодов обязательно нужно использовать резистор.

Сообщение отредактировал SteVeN - 8.9.2011, 6:45

[Pic-nic]

Добавлю к теме свои 5 копеек смотрим, зацениваем))

[video]http://www.youtube.com/watch?v=rO5CTv5yi_c[/video]
[video]http://www.youtube.com/watch?v=Xrgcmk9Gmgk[/video]

[JIeXuH]

это ты делал?

[Pic-nic]

Угу. на 16 странице темы начало моих экспириментов)
предполагая вопрос, скажу сразу, - белые светодиоды, что в "крыльях" подключены параллельно диодам штатной светомузыкальной подсветки мотора (левое - к красному правое - к зеленому). "Крылья" после прорезания, залил эпоксидкой, предворительно подложив кусочек фольги в качестве отражателя..

[JIeXuH]

мой мозг кипит)
а что за светики брал??
и как сделать в новом корпусе так акарутно?)

[EleKsiR]

Вот, сделал 2 недели назад но выкладываю только сейчас так как небыло доступа к компу На телефоне 12 светодиодов. Смотрим фото!


Еще есть видео на YouTube

[video]http://www.youtube.com/watch?v=64O1v4aqRX4[/video]

Вот видео СПЕЦИАЛЬНО ДЛЯ Е398/Е1

Сможешь дать схему ? Так же хочу замутить
