Как подключить USB-порты?, С передней панели Поделиться Опции

[rkdfb]

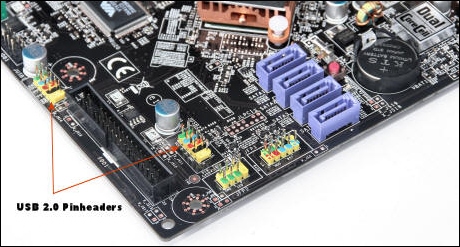

Такая проблема возникла: не знаю куда подключить провода от USB-портов с передней панели. На мат. плате есть два разъёма под названием JUSB1 и JUSB2 (прикрепил картинку, если кто забыл как они выглядят), я так понимаю порты нужно подключать к ним, но как и в каком порядке? Провода от портов идут с названиями VCC1 DATA+ DATA-, GND1 и VCC2 DATA+ DATA-, GND2. И вот как их подключить, надписями вверх или вниз? Или как-то ещё.
Буду признателен за небольшую схемку на которой изображено как подключать провода к мат. плате.

[DmT]

rkdfb,
Найди документацию на свою мат.плату, там должны быть таблицы с распиновками всех портов и конфигурациями джамперов. Там найдешь JUSB1(2). И соответствующие подключаешь.

Если твои выглядят так:

Код

|o o o o o|
|o o o o  |
1

то распиновка должна быть такой:

Код

1 - VCC                 2 - VCC
3 - USB1-               4 - USB2-
5 - USB1+               6 - USB2+
7 - Empty(Ground)       8 - Ground

А если вот так:

Код

|o   o o o|
|o o o o o|
1

То такой:

Код

1 - VCC                 2 - Ground
3 - USB1-               4 - Empty(NoPin)
5 - USB1+               6 - USB2+
7 - Empty               8 - USB2-
9 - Ground              10 - VCC

PS Это по моей мат.плате

Сообщение отредактировал DmT - 2.1.2010, 12:13

[rkdfb]

DmT,
Да, так и выглядят.
Выходит оба порта нужно подключать к JUSB1 ?

Сообщение отредактировал rkdfb - 2.1.2010, 12:16

[DmT]

Ну на один коннектор на матери садятся два порта USB. Значит сади оба.

[rkdfb]

DmT,
Благодарю. Порты заработали. Провода подключать надписями вниз, если что...
