Разбираем Motorola Droid
Статья взята (с) отсюда
Вся информация излагается со слов автора, но немного переработана мной для более доходчивого понятия со стороны русских пользователей. Весь зарубежный юмор и остальные лузлы решил не переводить. Смысла в них мало, здесь только мануал.
От себя: данный мануал был написан тем же автором за день до этой статьи Motorola Droid, глубокий технический анализ
Дамы и господа, момент который вы все так ждали, настал! Dr.Wreck полностью разобрал свой новый Motorola Droid от Verizon.
Процесс разборки:
Разобрать данное устройство - задача не из легких! Motorola отлично поработала, сделав девайс интересным и поразительным! Dr.Wreck выражает почтение инженерам Motorola, которые разрабатывали сей аппарат!
Первое, что вам нужно сделать - это снять заднюю крышку и извлечь аккумулятор. Затем возьмите хорошую отвертку Т6 и выкрутите серебренные и чёрные винты из задней части телефона. Серебряные винты держат печатную плату, а черные винты скрепляют корпус.
Следующий этап – аккуратно поддеваем иголкой или любым другим острым инструментом пластиковую крышку (Над надписью Google), когда защелки разойдутся, крышку можно будет потянуть вверх и снять. Важно быть осторожным с этой крышкой, она очень хрупкая. Под снятой крышкой ещё два винта, которые следует открутить.
Ещё один винт, который нужно открутить, находится под пластмассовой пластиной, которая является объективом камеры, на неё еще нанесён логотип Google.

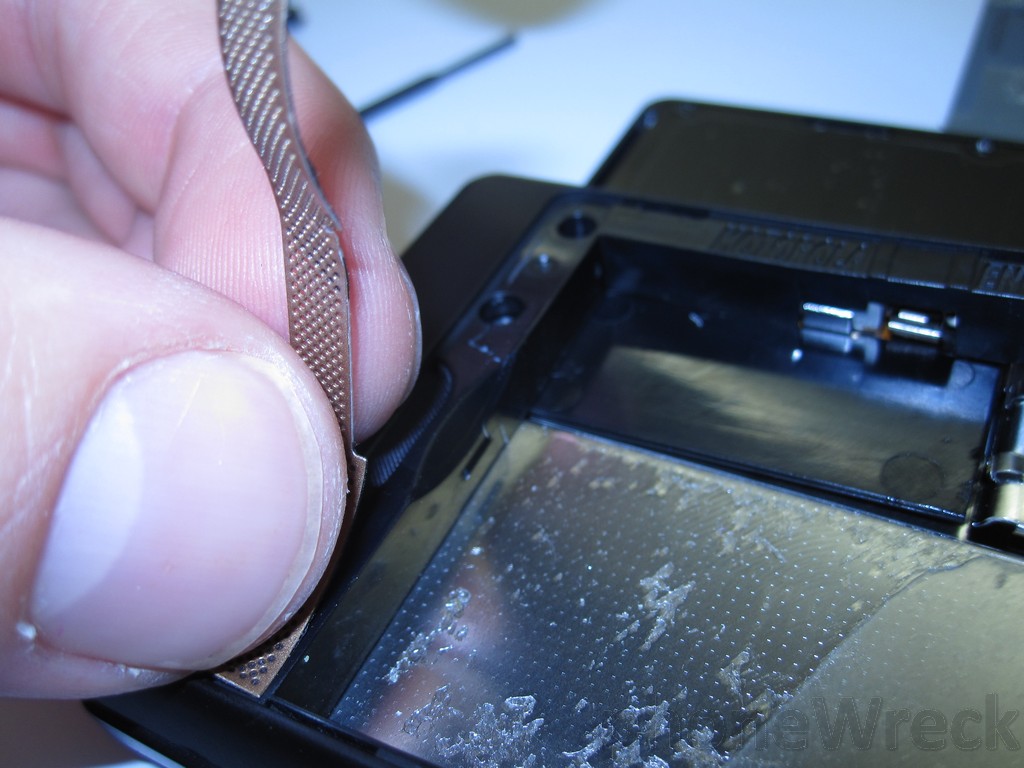

Последние три винта находятся под декоративной металлической решёткой, которая находится в нижней части аппарата, так же откручиваем их.

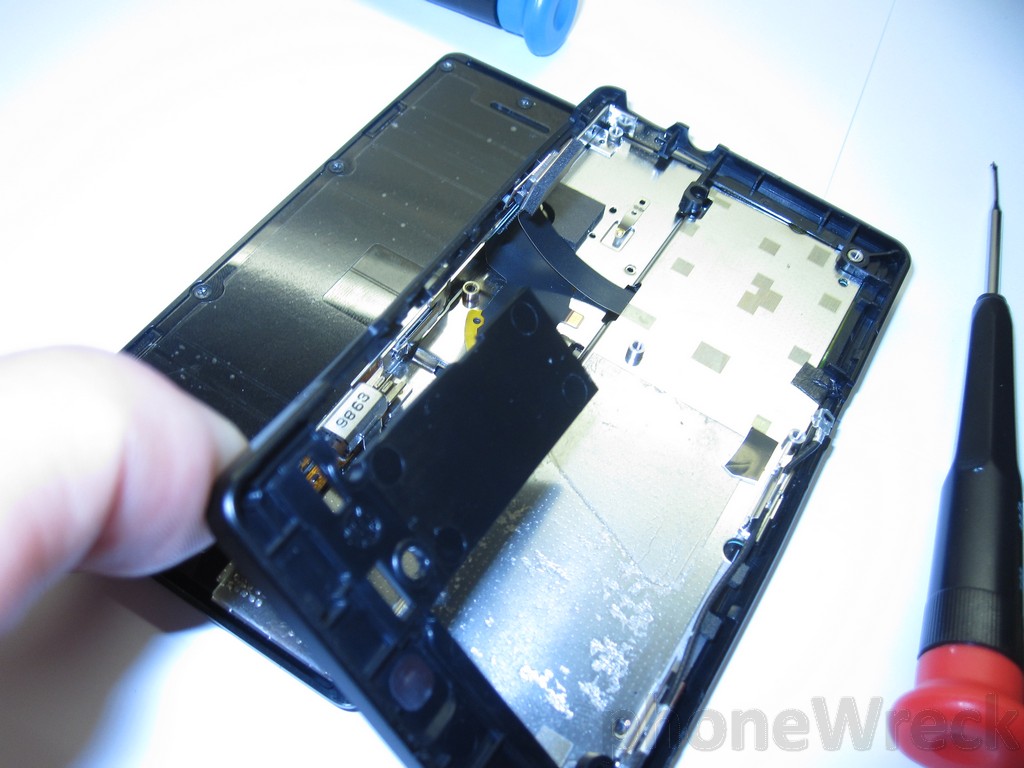

Теперь, используя специальный инструмент или SIM-карту, аккуратно снимаем заднюю часть корпуса телефона.

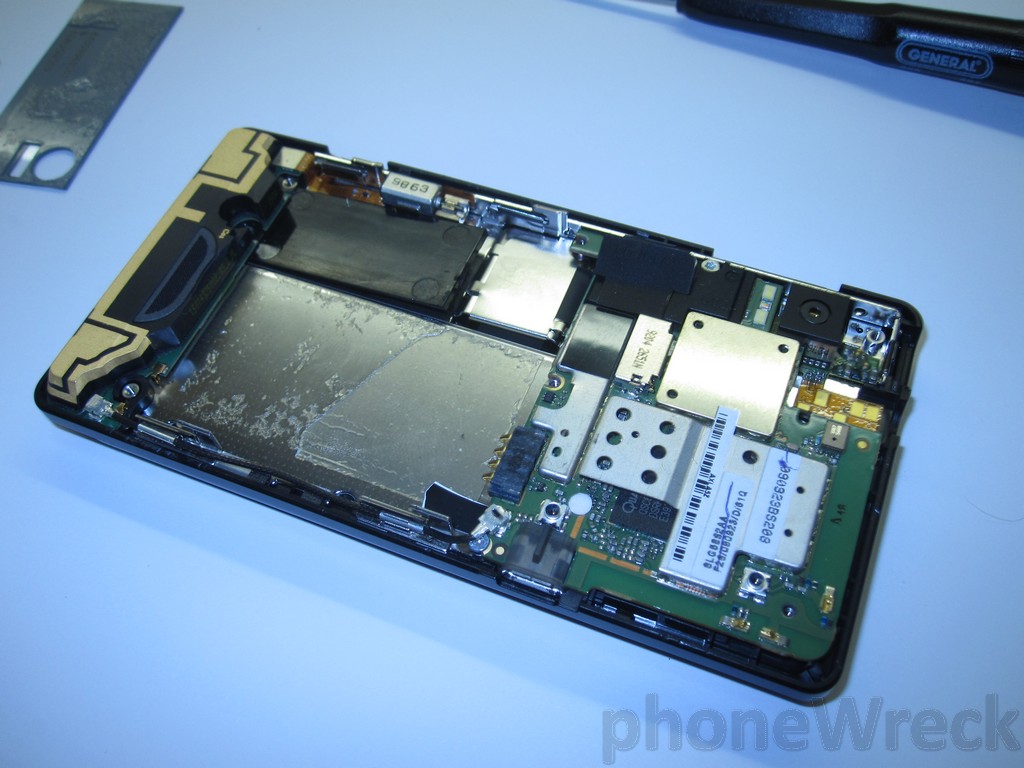

Откручиваем винт на фотографии ниже

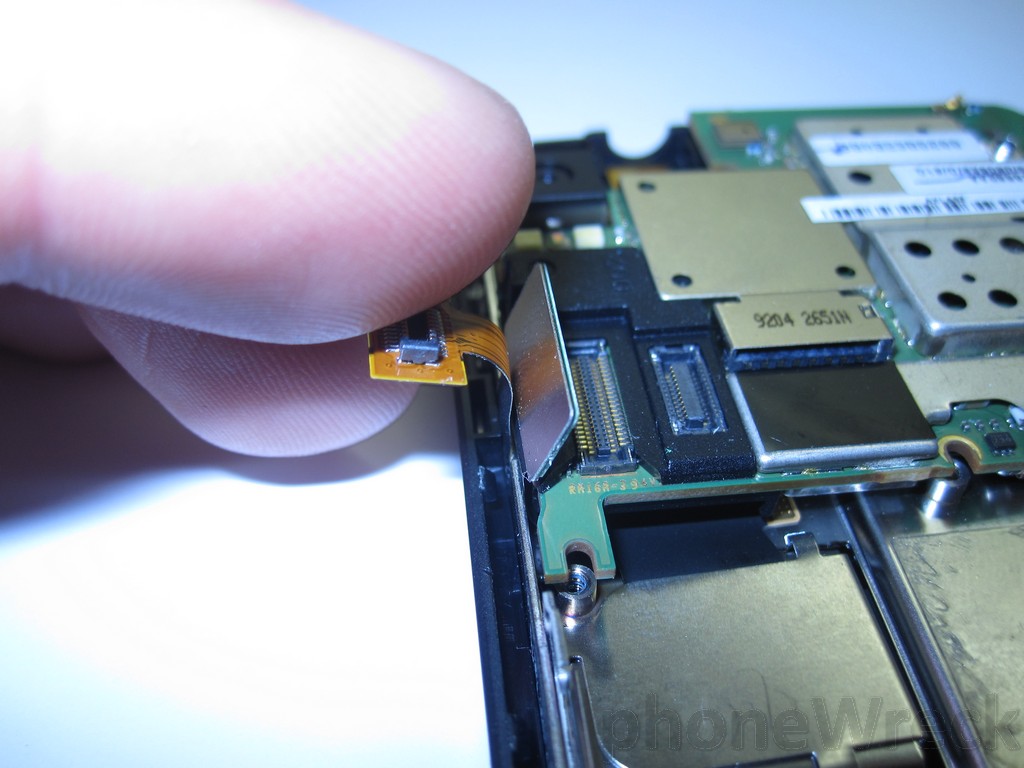

Отсоединяем от платы коннекторы шлейфов

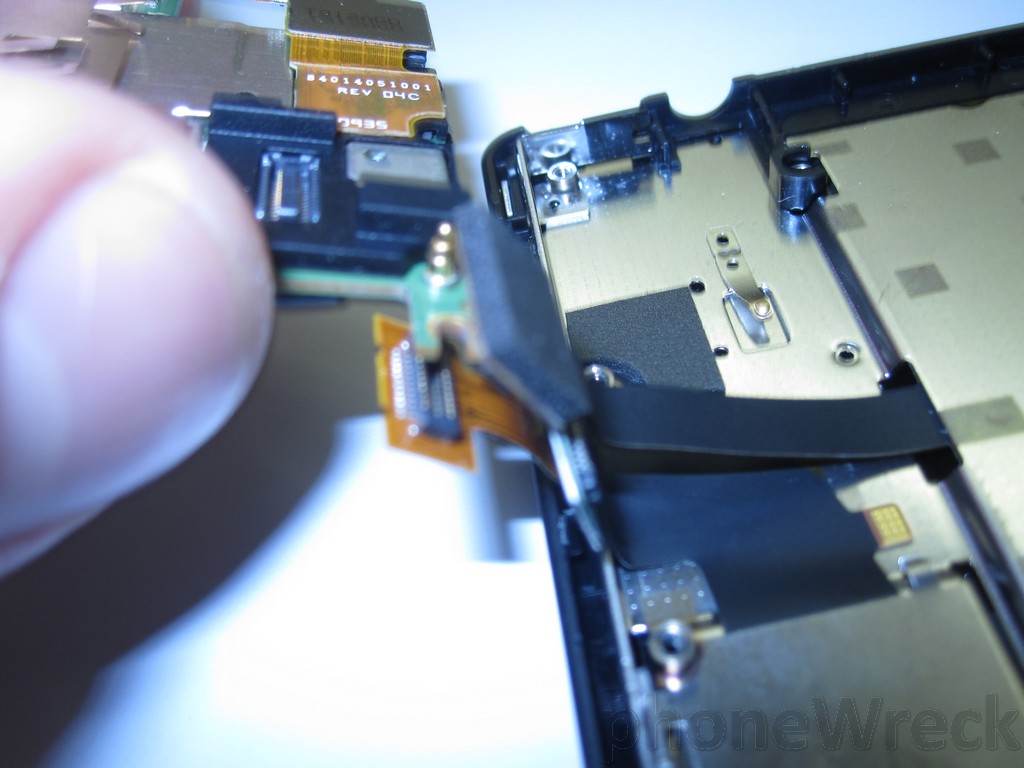

Теперь можно аккуратно поднять плату и отсоединить оставшиеся коннекторы
Остается только удалить экран (флип) и раздвижной механизм. Это можно сделать, потянув черную пластиковую рамку, которая является гранью устройства.

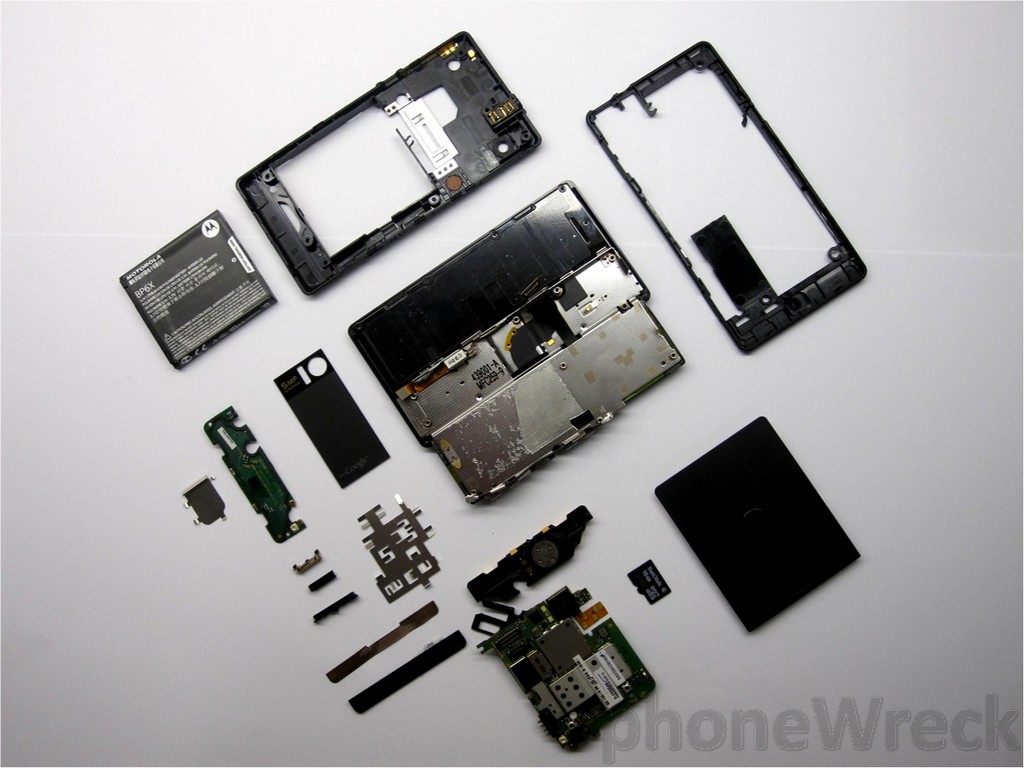

И это все! Любопытно, что раздвижной механизм состоит всего лишь из двух рельс, которые находятся на флипе устройства - это самый простой раздвижной механизм, который мы когда-либо видели! Всем спасибо за внимание. Dr.Wreck и Dr.Phone.
Сообщение отредактировал EXL - 29.6.2013, 11:08
Статья взята (с) отсюда
Вся информация излагается со слов автора, но немного переработана мной для более доходчивого понятия со стороны русских пользователей. Весь зарубежный юмор и остальные лузлы решил не переводить. Смысла в них мало, здесь только мануал.
От себя: данный мануал был написан тем же автором за день до этой статьи Motorola Droid, глубокий технический анализ
Дамы и господа, момент который вы все так ждали, настал! Dr.Wreck полностью разобрал свой новый Motorola Droid от Verizon.
Процесс разборки:
Разобрать данное устройство - задача не из легких! Motorola отлично поработала, сделав девайс интересным и поразительным! Dr.Wreck выражает почтение инженерам Motorola, которые разрабатывали сей аппарат!
Первое, что вам нужно сделать - это снять заднюю крышку и извлечь аккумулятор. Затем возьмите хорошую отвертку Т6 и выкрутите серебренные и чёрные винты из задней части телефона. Серебряные винты держат печатную плату, а черные винты скрепляют корпус.
Следующий этап – аккуратно поддеваем иголкой или любым другим острым инструментом пластиковую крышку (Над надписью Google), когда защелки разойдутся, крышку можно будет потянуть вверх и снять. Важно быть осторожным с этой крышкой, она очень хрупкая. Под снятой крышкой ещё два винта, которые следует открутить.
Ещё один винт, который нужно открутить, находится под пластмассовой пластиной, которая является объективом камеры, на неё еще нанесён логотип Google.
Последние три винта находятся под декоративной металлической решёткой, которая находится в нижней части аппарата, так же откручиваем их.
Теперь, используя специальный инструмент или SIM-карту, аккуратно снимаем заднюю часть корпуса телефона.
Откручиваем винт на фотографии ниже
Отсоединяем от платы коннекторы шлейфов
Теперь можно аккуратно поднять плату и отсоединить оставшиеся коннекторы
Остается только удалить экран (флип) и раздвижной механизм. Это можно сделать, потянув черную пластиковую рамку, которая является гранью устройства.
И это все! Любопытно, что раздвижной механизм состоит всего лишь из двух рельс, которые находятся на флипе устройства - это самый простой раздвижной механизм, который мы когда-либо видели! Всем спасибо за внимание. Dr.Wreck и Dr.Phone.
Сообщение отредактировал EXL - 29.6.2013, 11:08
купил апарат можно сказать с рук.. сполным комплектом! им еще не пользовались до меня. все заводские пленки были приклеены еще... Проблема в том что там гдето плохой контакт на подложке QWERTY клавиатуры... тоесть я раздвигаю его подсветка не горит! начал давить на кнопки и обнаружил когда нажимаю в районе стыка двух цыфр 3-4 вернее над цифрой 3 то подсветка загорается и работает как нужно.. но контакт со временем пропадает и приходится опять нажимать. Кто разберал апарат подскажите что находится в этом месе?? светодиод или может шдейф подложки? апарат не разбирался еще! конечно брак не критичный... но в темноте иногда очень напрягает... пока включеш ее...
