схемы распайки, гарнитуры, зарядовые и пр. Поделиться Опции

[Инко Гнито]

Предлагаю сабж! честно жалко тратить бешенные бабки на автомобильное зарядовое, на стереогарнитура с функцией вызова голосового набора и даже на обычное зарядовое...
Думаю, не мне одному жалко, а достать дешевый китайский вариант - не получается - редкая модель и все тут... есть схема распайки USB в сетевое зарядовое, у кого есть остальное?

[biosM]

а разве есть такая гарнитура с функцией вызова голосового набора???

[AndrewSh]

To Инко Гнито
Хорошую тему поднял - молодец. Только - выложи схему распайки USB. А то похвастался - и замолчал... Давай, не жмись, выкладывай! :)

[dex43]

1 Питание (красный)
2 Data - (белый)
3 Data + (зеленый)
5 GND (черный)

[AndrewSh]

To dex43
Thanx! Respect :)

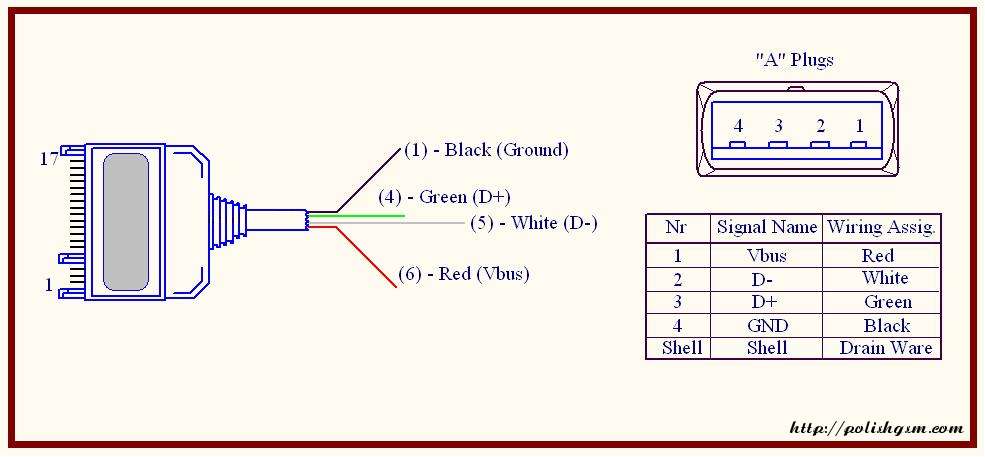

Р.S. Так как картинка USB в посте dex43 исчезла, добавляю ее у себя

Сообщение отредактировал AndrewSh - 8.7.2005, 12:41

[dex43]

Незачто на то мы здесь вместе и обшаемся,
что бы жить и юзать мотор было проще :D

[AndrewSh]

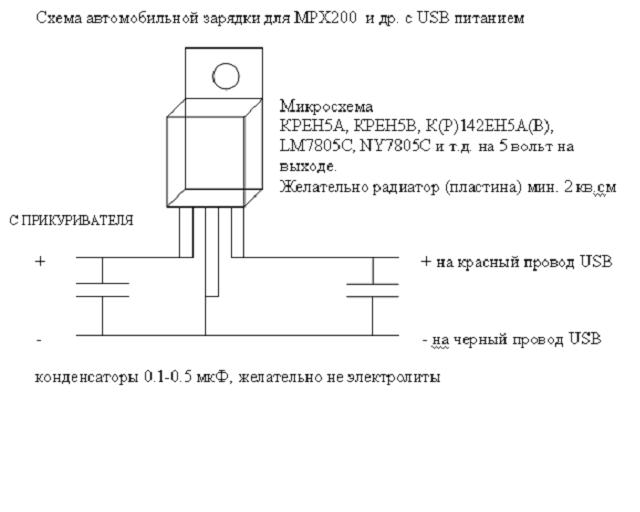

Автомобильное зарядное устройство.

Где - то на форумах нашел... К сожалению, не помню автора. Но в принципе - в любом справочнике по отеч. микросхемам есть типовая схема включения.

1. Находим любую из микросхем стабилизации напряжения КРЕН5А, КРЕН5В, К(Р)142ЕН5А(В), LM7805C, NY7805C и т.д. на 5 вольт на выходе.
2. Разъем в прикуриватель и шнур USB, и можно пару конденсаторов 0,2-0,5мкФ.

Схема простейшая. У микросхемы три ножки. Первая ножка на +12В с центрального контакта прикуривателя, Вторая ножка общий минус, соединяется с минусом прикуривателя и на черный провод USB (минус питания). Третья ножка выход +5В на красный провод USB.
Между входом и минусом, и выходом и минусом можно поставить по конденсатору. В принципе будет работать и без конденсаторов.

Вся конструкция размещается внутри разъема для прикуривателя, микросхему надо прикрутить к полоске металла 2-3 см2 для теплоотвода. Чем мощнее запитываемое устройство, тем нужна большая площадь теплоотводящей пластины.
Некоторые люди вроде бы заряжают MPX200 без дополнительного радиатора на микросхему, но лучше перестраховаться (у меня такой вариант сгорел).

Напряжение на выходе стабильное 5 Вольт, ток до 1,5 ампер при соответствующем радиаторе (можно вывести наружу, у меня легко запитывает и мощный коммуникатор). По инженерному меню напряжение и ток зарядки такие же, как и ч/з сетевое зарядное

[AndrewSh]

To Дядюшка эээх
Флуд, юноша, (особенно в твоем возрасте) просто непростителен! Есть что сказать - говори. Нечего сказать - молчи.
Это я тебе как старший (по возрасту) советую!



P.S. В тему:
Забыл сказать:
Автомобильный зарядник, описанный мной выше, я собрал недели три назад. Работы - на час, детали стоили максимум полтора доллара на базаре (бракованный нокиевский зарядник с отрезанной фишкой, USB-разъем, микросхема и пара конденсаторов). Работает хорошо, греется в меру (градусов 40-45).

Сообщение отредактировал AndrewSh - 8.7.2005, 18:52

[AndrewSh]

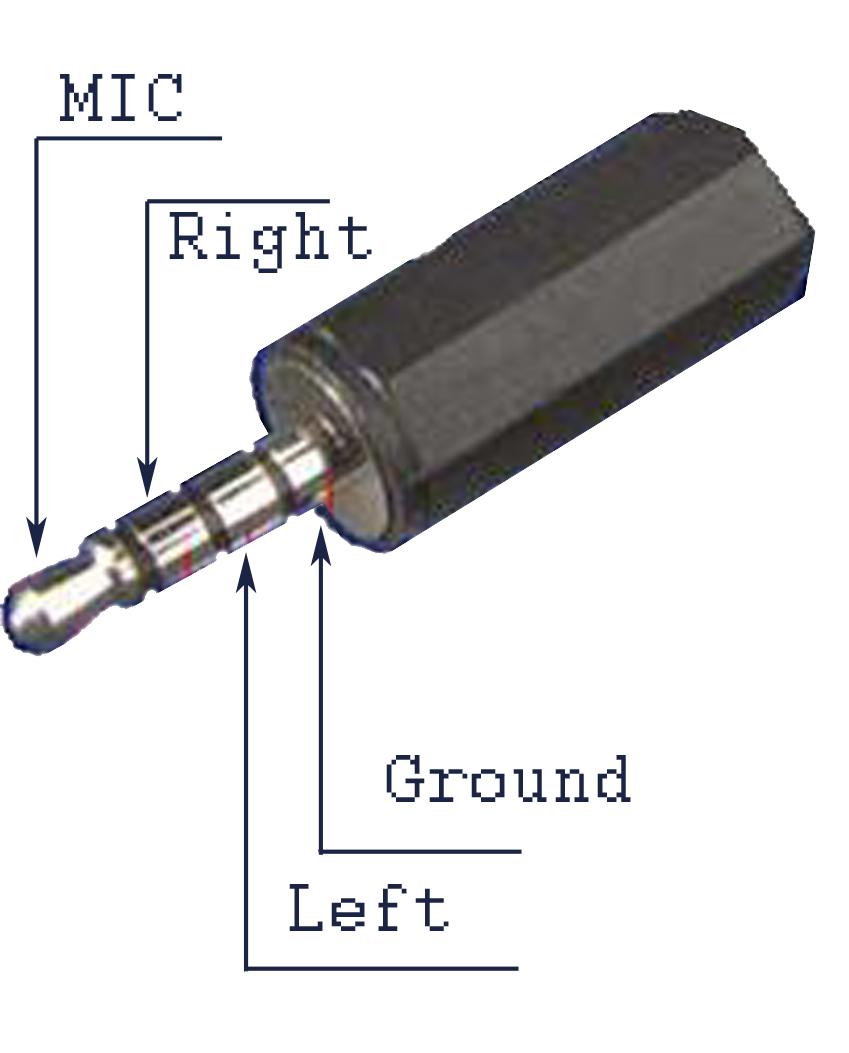

Для желающих самостоятельно сделать гарнитуру hands-free:
Схема распайки мини-джека...

[Logic]

Видел у знакомого прикольную вещь: маленький ручной генератор для зарядки мобил. Изврат крупный но пригодится может.(особенно для мрх200)не знаете где можно достать и во сколько выльется. Или зделать, тоже вариант . переделать фонарик жук или еще что. но как добиться стабильного напряжения?

[AndrewSh]

Logic,

...но как добиться стабильного напряжения?

Крутить надо быстро, сильно, долго :D !

Честно говоря, такого бреда я еще не слышал, хотя уже наслушался всякого...
Вообще, не надо превращать ветку "схемы распайки" в клуб маньяков энергосбережения! :)

[bomba]

Logic,

Крутить надо быстро, сильно, долго :D !

Честно говоря, такого бреда я еще не слышал, хотя уже наслушался всякого...
Вообще, не надо превращать ветку "схемы распайки" в клуб маньяков энергосбережения! :)

ты на китайских сайтах не был. там такие извращенцы...
не то что от руки заряжать(эт уже давно пошло, помнится даже в америке такое продавали), там агрегаты такие изобретают... вплоть до миниатюрного двигателя внутреннего сгорания работающего на газе от зажигалке, крутящего генератор. идея хорошая, но слишком уж этот агрегат громко работает.

[вегаc]

кто знает распайку стерео usb для motorola L7 ?

[Neron.05]

Ктонибудь сталкивался? - Комп Мотор опрееляет ч/з usb а заряжать нехочет и
даже же зарядником незаряж-ся!!!???? Вчём причина? Точно механическая?!.
Заранее спасибо!

[Che Guevara]

Ктонибудь сталкивался? - Комп Мотор опрееляет ч/з usb а заряжать нехочет и
даже же зарядником незаряж-ся!!!???? Вчём причина? Точно механическая?!.
Заранее спасибо!

Блин! Ельф, это превращается в 2005 для 220 :)

У тебя сгорел предохранитель!

[DecO_izh]

КРЕН5А на 12 вольт без резюка!? Вы что!?
А резистор слабо чтоли подобрать, чтоб на кренке где-то 6 вольт было?

[stonyman]

Нужна схема распайки USB для MPx220.

[Che Guevara]

вплоть до миниатюрного двигателя внутреннего сгорания работающего на газе от зажигалке, крутящего генератор. идея хорошая, но слишком уж этот агрегат громко работает.

Маленький ОФФ. Это китайцам показалось. А если совковый авиамодельный МК12-В поставить :) С генератором от какого-нибудь прибора (Made in USSR) со стабилизатором (Там крылышки хитрые стоят, сильнее крутишь - сильнее раскорячиваются и не дают генератору крутиться быстрее! Надо сказать, что это хорошая идея. МК12 где-то валялся, генератор - тоже. Будет время - испробую!

[bomba]

Видел у знакомого прикольную вещь: маленький ручной генератор для зарядки мобил. Изврат крупный но пригодится может.(особенно для мрх200)не знаете где можно достать и во сколько выльется. Или зделать, тоже вариант . переделать фонарик жук или еще что. но как добиться стабильного напряжения?

китайские зарядники продаютца по 5 баксов на солнечных батарейках. косяк что партия не меньше 500 штук(мне правда тестовые образцы выслали)

[podrivnick]

Нужна схема распайки USB для MPx220.

два года ни кто на просьбу не откликнулся :-)
Прошу того же: Ребята, если есть возможность, выложите распайку дата кабеля для MPx220

[CkrueL]

два года ни кто на просьбу не откликнулся :-)
Прошу того же: Ребята, если есть возможность, выложите распайку дата кабеля для MPx220

откликнулись

[podrivnick]

Спасибо!

этот кабель подойдет для синхронизации и для прошивки телефона МРх220?

[noph8]

podrivnick,
дык, собственно, это первоочередная задача кабеля

[encorder]

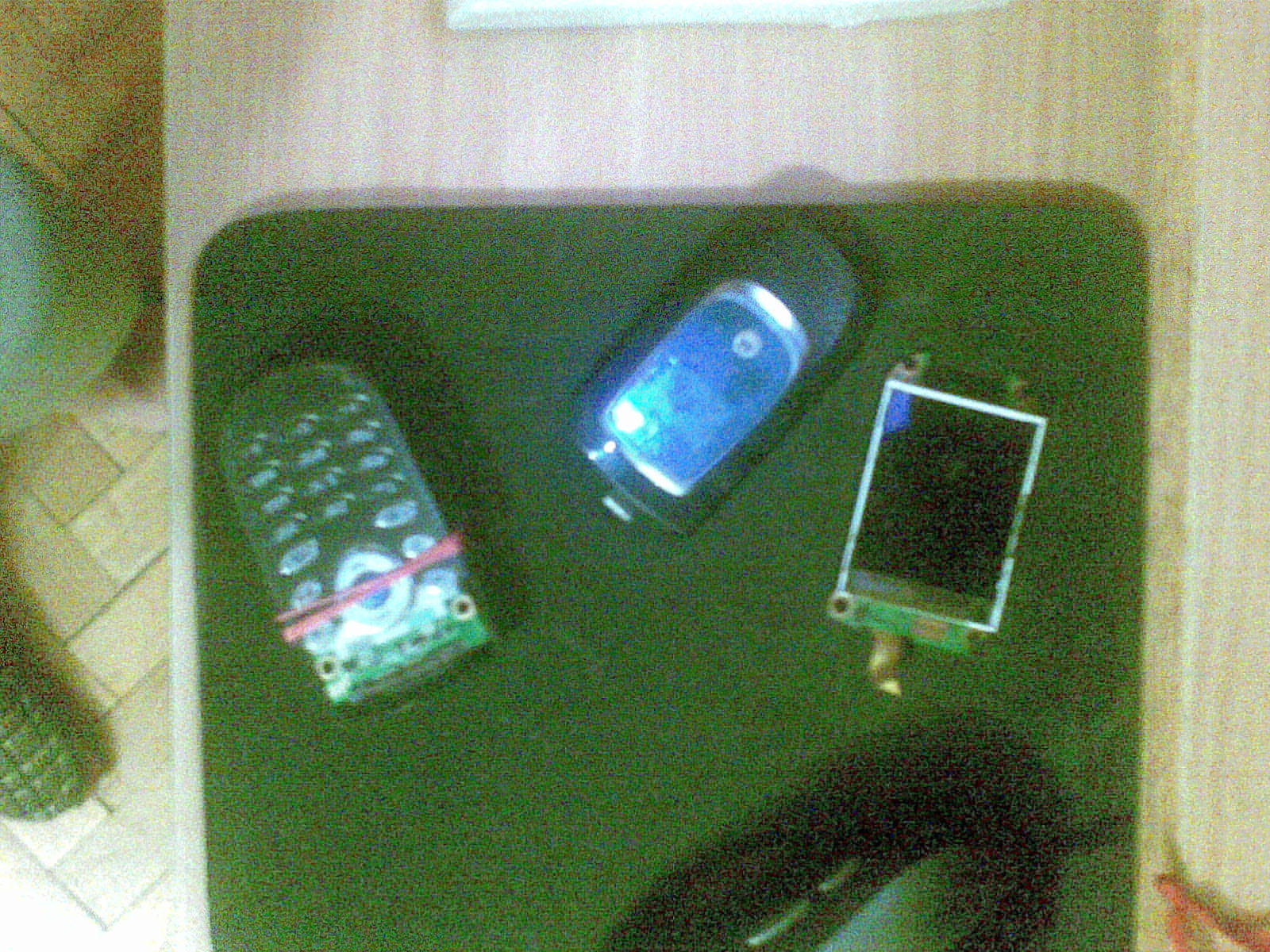

был найдем мрх200. вот в таком состоянии. разорван на две половины. нижняя часть рабочая. но пережил зиму видимо на улице. хочу почистить, подскажите как снять подложку клавиатуры белую с платы.

[valmpx]

был найдем мрх200. вот в таком состоянии. разорван на две половины. нижняя часть рабочая. но пережил зиму видимо на улице. хочу почистить, подскажите как снять подложку клавиатуры белую с платы.

феном нагреть
если еще сам недогадался
