[Milestone] Замена экрана Motorola Milestone, Faq для Мотофана Поделиться Опции

[marsel2011]

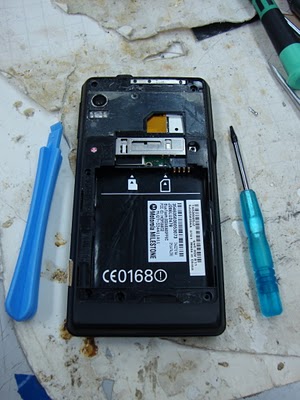

1. Вынимаем аккумулятор и отклеиваем всякие накладки и выкручиваем все доступные винты.

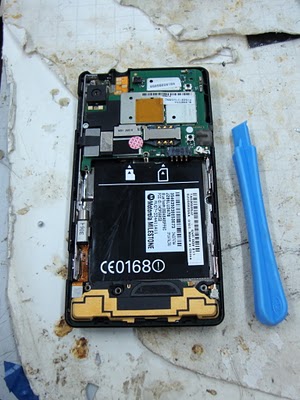

2. С помощью "пластиковой ковырялки", ака Openning Tool, снимаем внешнюю рамку корпуса.

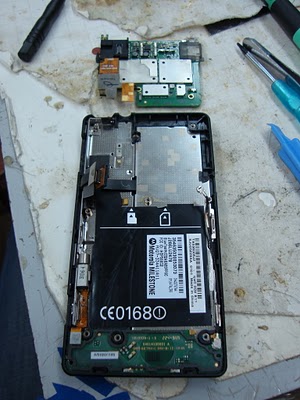

3. Извлекаем модуль с динамиком и аккуратно отсоединяем шлейфы от материнской платы (там один под низом, так что аккуратно). Выкрутили и сам motherboard.

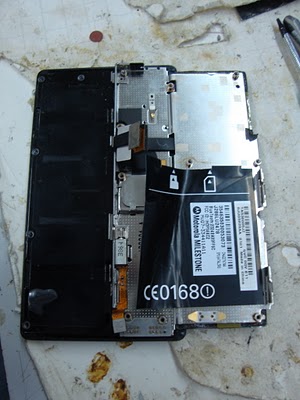

4. Выдвинули экран в сторону и открутил 5 винтов, потом сдвинул в другую сторону и находим там еще 4 болтика.

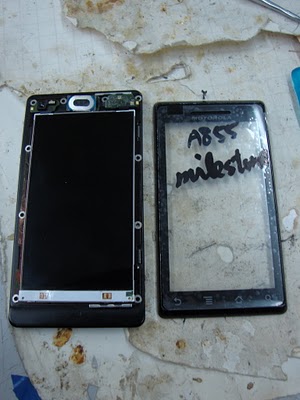

5. Аккуратно разняли шлейф экрана и получили на руки самую прочную часть телефона - металлическую рамку экрана. Вот в нее и надо переклеить стекло с тач-скрином.


6. Само стекло приклеено очень крепко, а по периметру выступает защитный ободок железной рамки. В принципе стекло можно выломать по частям, но это не наш метод! Поэтому идем к печке...

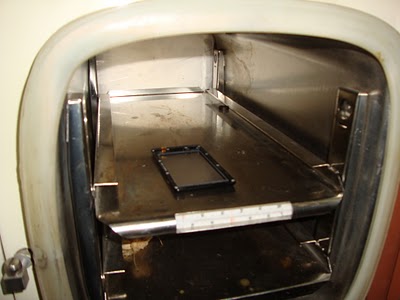

7. разогреваем рамку со стеклом до 80-100 градусов...

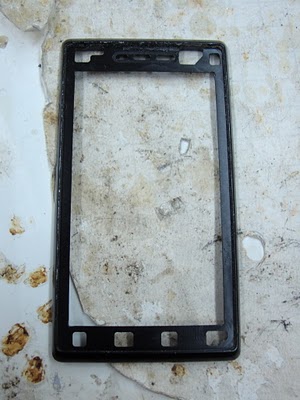

8. После этого стекло с небольшим усилием, по периметру, аккуратно выдавливается из рамки.

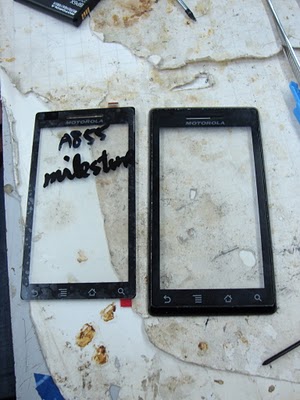

9. Новый тачскрин пришел со специальным липким нанесением, но в принципе стекло можно приклеить любым эластичным клеем типа Момент

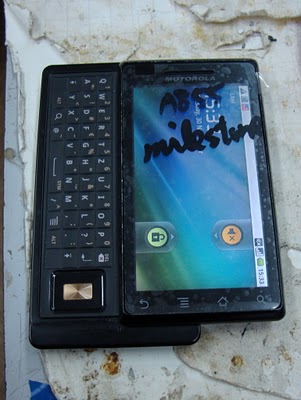

10. Ну, осталось только собрать все до кучи и проверить работоспособность. Аккуратно вставляем шлейфы дигитайзера (слева) и экрана (справа) в их родные разъемы. Это слегка геморно, но надо чтобы контакты точно совпали.


11. А дальше все в обратном порядке. Скрутить экран, подключить 3 шлейфа материнки, поставить звуковой модуль, не забыть про ВЧ кабель антенны и закрутить винты





Оригинал темы тут . http://delaem.blogspot.com/2010/12/motorola-milestone.html
Автор: KARPOLAN
Выложил на Motofan marsel2011

Сообщение отредактировал Neko-mata - 13.7.2011, 5:30

[Каплан]

сенкс. какраз пригодится, когда дисплей буду менять. почему-то думал, что хватит просто откручивания болтов на слайдере сзади.

[marsel2011]

сенкс. какраз пригодится, когда дисплей буду менять. почему-то думал, что хватит просто откручивания болтов на слайдере сзади.

Ок буду стараться

[BALU]

по моему перебор с

"Поэтому идем к печке...
разогреваем рамку со стеклом до 80-100 градусов..."

старая добрая паяльная станция отменяется ?
и при 80-100 градусах тач не отойдёт
120-140 нужно 20-30 сек прогревать ровномерно

[marsel2011]

по моему перебор с

"Поэтому идем к печке...
разогреваем рамку со стеклом до 80-100 градусов..."

старая добрая паяльная станция отменяется ?
и при 80-100 градусах тач не отойдёт
120-140 нужно 20-30 сек прогревать равномерно

Не печка в самый раз.
Феном пока в одном месте греешь другая сторона остынет уже. а в печке всё равномерно.

[rausNT]

реально кто нибудь это уже пробовал?

Скоро должна из ебея прийти посылка с тачскрином. Думал - нужно отдавть с СЦ на починку, но если есть способ - почему бы не попробвать самому?

[Weaknespase]

Необходимые инструменты, прямые руки и достаточное количества терпения. Если все вышеперечисленное имеется, то можно вполне и самому все сделать.

[Moto-роллер]

Вот на XT720 бы такой мануал, но тут не металл. окантовка..

[Virgilij]

Необходимые инструменты, прямые руки и достаточное количества терпения. Если все вышеперечисленное имеется, то можно вполне и самому все сделать.

Я отогревал экраны обычным феном для сушки волос, времени уходит больше конечно чем феном с паяльной станции, но за неимением последней сгодится и такой вариант..

[AmericanIdol]

можно и обычным феном, там градусов 50... а то что пишет балу про 100 или 120 вообще всё равно , главное прогреть

[BALU]

главное прогреть

главное прогреть старый тач, что бы клей отошёл от него а не от рамки
Обычным феном тоже можно но это геморно и долго

[Каплан]

Итак. спустя много времени заменил Дисплей. какраз в день рождения. посылка пришла 18. на все ушло почти 4 часа. сегодня 19.10.11 Самое сложное это раскручивать болтики на слайдере. в комплекте с дисплеем был набор отверток, чайна. так вот крестовидной отверточки хватило на один такой болтик. потом случаянно дома нашел подходящую и всеже их скрутил. отодвинул слайд в другую сторону как сказано, скрутил 4! болта, но крышка не снялась. при внимательном изучении нашелся еще один. в мануале картинка 10, третье отверстие слева сверху. он то и держал крышку. потом заменил дисплей, включил, все нормал. собрал. собирался уже скручивать корпус, увидел на столе динамик)), раскрыл, поставил. снова собрался скручивать, но включил проверить. и косяк. под стеклом кусок каки посреди экрана. пришлось снова разбирать, чистить, собирать. собрал, и о счастье ПОЛНОЦЕННЫЙ Экран!
С днем рождения НАС))) (майлстоун и конечно же Близнецоff)

на втором раскрутить самостоятельно болтики слайдера для замены тача не получилось, завтра к умельцам((

Добавлено позже (19.10.2011, 1:58):
П.С. если после сегодняшней моей экзекуции кто-то скажет мне что моторола некачественная, то я ему дам майлстоун разобрать...

[John-1994]

Ребята , а что же это такое может произойти с тач-скрином , который по сути представляет из себя лишь электро-проводящее стекло(любое стекло с напылением индия/олова , которые в следствии окисляются , прозрачность почти не теряется , однако стекло стает проводимым) с четырьмя электродами по краям , которые после соединяются в шлейфик , идущий на мат. плату , к контроллеру тач-скрина ? По моему там ломаться ну просто трындец как нечему(разве что шлейф покоцается) , считается одной из самых дюрабельных к вандализму технологий сенс. дисплея , который можно десятилетиями мацать , царапать , бить , и ничего ему не будет ...

[Каплан]

как бы можно предположить что под воздействием всего что есть на пальцах от природы и в результате жизнедеятельности окисляется часть напыления. но тогда почему не работает именно определенная полоса экрана а не пятно? шлейф? можно предположить что окисляется либо он либо угловые проводки. но чтобы даже банальной капле дождя до них добраться. за гранью фантастики. слижком узкие щели. поверхностное натяжение и прочая физика не позволя.
покоцать шлейф тоже невоьзможно. единственно что можно тогда предположить это мелкое замыкание или перегрев на одной из дорожек шлейфа. причем вызванное скорее "программно" от активного срабатывания тача. у всех глючит именно в том месте где чаще всего нажимают. индивидуально. но вот как "распознается" участок остается вопросом. если только предположить что есть на стекле ооооочень мелкие участки где нет напыления и они создают своеобразную разметку. но правды нам никто не скажет.

[John-1994]

Каплан , я могу сказать , в свое время интересовался разными технологиями сенсорных экранов :
В емкостных экранах технология до безобразия проста , на каждый из этих четырех электродов по углам экрана подается переменный ток , который отлично заземляется на предметы с высокой емкостью , в нашем случае это человеческое тело . При касании пальцем проводящего стекла , начинается утечка тока , причем чем ближе находится палец к углу тач-скрина(к электроду) , тем ниже сопротивление(поверх стекло покрыто оксидом индия или олова , имеющим некоторое сопротивление материал , но все еще хорошо проводящим ток) , то есть чем ближе , тем быстрее утекает ток . Итого благодаря этому можно запросто рассчитать расстояние от места касания(путем построения функции изменения энергопотребления электрода в зависимости от расстояния) и до каждого из электродов . Далее уже идет банальная линейная алгебра , я как-то создавал систему уравнений для расчета координат по координатам одной известной точки и модулями векторов между всеми четырьмя точками(4 точки нужны для работы в 3D системе координат) , хотел свой ГЛОНАСС сделать в Garry's Mod .
Зашибись , тетрадка под рукой оказывается лежит , вот эта система уравнений :
http://s017.radikal.ru/i424/1110/0f/d455baf37906.jpg
(Снято на Milestone , и не говорите , что тот метод улучшения качества средствами правки Build.Prop не работает.)

В общем ничего сложного , такой даже самому можно сделать , в отличии к примеру от резистивного .

Сообщение отредактировал John-1994 - 21.10.2011, 18:56

[ВодочныйИММунитет]

Нужен совет!
Хочу заменить тач, он пришёл с трещинкой! Вопрос: есть ли смысл ставить, заработает ли он??

[stigr]

ВодочныйИММунитет,
а зачем ставить битый? Тут как повезет может работать может нет.

[ВодочныйИММунитет]

Вообщем поставил, решил затестить, не собирая его полностью.
Вставляю аккум - включается сам, вибрирует, но дисплей почему-то не горит! Тач есть, тел включен, но дисплей не горит( С контактами и шлейфами я осторожно, не рвал, подключил всё назад, но чо с дисплеем стало - хз( Кто-что скажет?..
