Помогите пожалуйста с гнездом для прошивки, Очень прошу помощи! Поделиться Опции

[Ignatko_O]

Здравствуйте...
Имеется моторола без гнезда.
Когда покупал мне дали мотор и гнездо отдельно...
Разобрал и увидел это...

Spoiler:

И ещё...

[close]

У меня такой вопрос...
Можно ли это востановить другими путями?
Как извесно лиш только 3 либо 4 контакта отвечают за передачу данных?
Если есть ещё выход то помогите пожалуйста...
Или её дорога прямиком в мусорку?

Сообщение отредактировал Ignatko_O - 11.7.2011, 12:15

[Igorek91]

У меня такой вопрос...
Можно ли это востановить другими путями?
Как извесно лиш только 3 либо 4 контакта отвечают за передачу данных?

восстановить можно

немного объясню: стекляха FL1400 находится с другой стороны телефона почти параллельно гнезду(см. схему телефона если не можете найти)

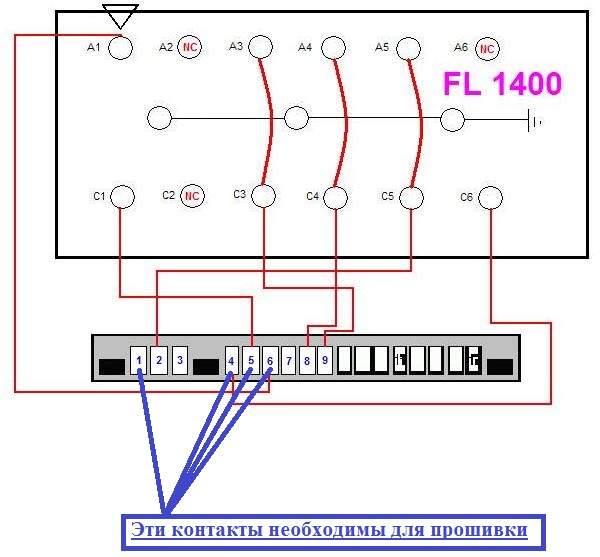

на схеме показаны куда какие контакты от гнезда идут и где к ним можно подпаяться

Сообщение отредактировал -=underw@lk=- - 11.7.2011, 13:33

[Ignatko_O]

У меня такой вопрос...
Можно ли это востановить другими путями?
Как извесно лиш только 3 либо 4 контакта отвечают за передачу данных?

восстановить можно

немного объясню: стекляха FL1400 находится с другой стороны телефона почти параллельно гнезду(см. схему телефона если не можете найти)
на схеме показаны куда какие контакты от гнезда идут и где к ним можно подпаяться

Не нашол не фига...
Можешь показать слепому?)

[Igorek91]

Не нашол не фига...
Можешь показать слепому?)

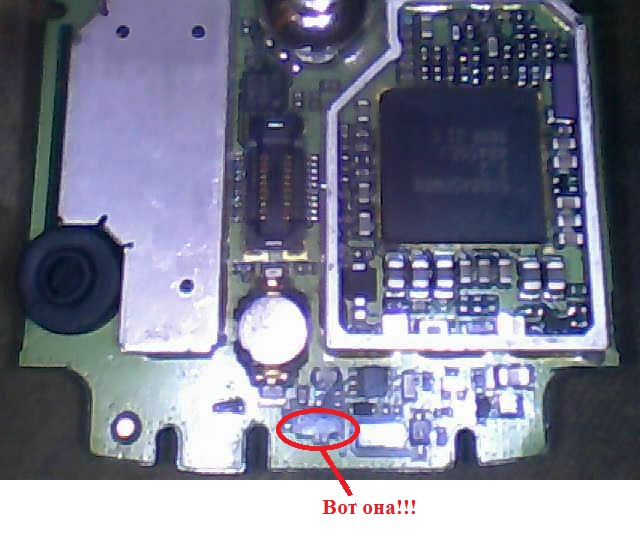

вот(обвёл красным)

[Ignatko_O]

Не нашол не фига...
Можешь показать слепому?)

вот(обвёл красным)

Спасибо большое за помощь))
Но я думаю там фиг подпояюсь...
Пояльник должен быть тоньше иглы...
Ладно щас посмотрю...

Добавлено позже (11.7.2011, 14:48):

У меня такой вопрос...
Можно ли это востановить другими путями?
Как извесно лиш только 3 либо 4 контакта отвечают за передачу данных?

восстановить можно

немного объясню: стекляха FL1400 находится с другой стороны телефона почти параллельно гнезду(см. схему телефона если не можете найти)
на схеме показаны куда какие контакты от гнезда идут и где к ним можно подпаяться

Так стоп...
А стекляху отрывать и подпаивать под контакты?
Иль както сразу под неё подпаивать?

Добавлено позже (11.7.2011, 15:08):

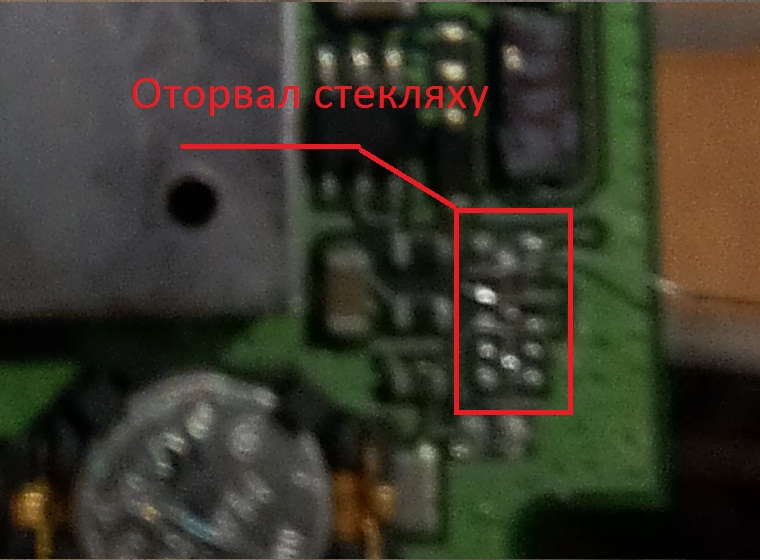

Вот у меня 2 донора есть...НУ 2 половинки плат) и на одной из них оторвал стекляху...
У меня вот вопрос надо так отрывать стекляху или нет?

[Igorek91]

Так стоп...
А стекляху отрывать и подпаивать под контакты?
Иль както сразу под неё подпаивать?

да, надо удалить(оторвать) её от платы и пробовать подпаяться к контактам

[Ignatko_O]

Так стоп...
А стекляху отрывать и подпаивать под контакты?
Иль както сразу под неё подпаивать?

да, надо удалить(оторвать) её от платы и пробовать подпаяться к контактам

Всё отлично) ща потопаю в радио магазин за проводами, резистором и мини ЮСБ)

[Ignatko_O]

У меня такой вопрос...
Можно ли это востановить другими путями?
Как извесно лиш только 3 либо 4 контакта отвечают за передачу данных?

восстановить можно

немного объясню: стекляха FL1400 находится с другой стороны телефона почти параллельно гнезду(см. схему телефона если не можете найти)
на схеме показаны куда какие контакты от гнезда идут и где к ним можно подпаяться

стой, а надо соединять А3 с С3 А4 с С4 А5 с С5???

[Igorek91]

а надо соединять А3 с С3 А4 с С4 А5 с С5???

так посмотрите какие контакты за что отвечают, и надо ли их соединять!!!
за прошивку я уже указал какие отвечают; за зарядку думаю тоже объяснять не стоит(три слева от основного разъёма), единственный который нужно соединить это А5-С5, так как это цепь "среднего" контакта зарядки.

[Ignatko_O]

а надо соединять А3 с С3 А4 с С4 А5 с С5???

так посмотрите какие контакты за что отвечают, и надо ли их соединять!!!
за прошивку я уже указал какие отвечают; за зарядку думаю тоже объяснять не стоит(три слева от основного разъёма), единственный который нужно соединить это А5-С5, так как это цепь "среднего" контакта зарядки.

Спасибо большое очень помог)
НАчал делать, у мя была 372 платформа...И я прошил дар2 и кароче он включился, и черес 5 сек офф...И так 5 раз
начал шить 373 фор алл икароче не прошился...убил 3 контакт С6 и не знаю что щас делать(
а хотел тп делать((

Добавлено позже (13.7.2011, 19:47):
Теперь не знаю что делать(((
Может ещё есть какой контакт волшебный?

[сумрак]

а ты видишь, что от твоего дохлого контакта C6 вниз идет маленькая дорожка?
Аккуратно, не сильно, ножиком поскреби кончик этой дорожку и залуди, и подпаивайся к ней!
Но для начала почисти все аккуратно от остатков припоя и тд,
Работа очень маникюрная, но сделать это еще вполне реально.

[Ignatko_O]

а ты видишь, что от твоего дохлого контакта C6 вниз идет маленькая дорожка?
Аккуратно, не сильно, ножиком поскреби кончик этой дорожку и залуди, и подпаивайся к ней!
Но для начала почисти все аккуратно от остатков припоя и тд,
Работа очень маникюрная, но сделать это еще вполне реально.

Она выходит от контакаты а самого контакта нет...
Уже делал я так.
На фотке видно остатки олова на этой дорожке

[сумрак]

она выходит от контакта маленькой дорожкой, а потом коннектится к какой-то детали!
так что зачисти все там, чтоб ясно все было видно, может ты вообще ее оторвал уже, и подпаивайся к ней, должно заработать!

[Ignatko_O]

она выходит от контакта маленькой дорожкой, а потом коннектится к какой-то детали!
так что зачисти все там, чтоб ясно все было видно, может ты вообще ее оторвал уже, и подпаивайся к ней, должно заработать!

Оторвался контакт а дорожка есть...

[MORDVIN]

Вот подпаевайся если не удобно обрабатывать его канифолью то используй пальную пасту она сразу при нагреве липнет делай так как сказал сумрак, зачисть дорожку

Сообщение отредактировал MORDVIN - 20.8.2011, 4:16

[panisher]

Так как у меня на телефоне входа нет, а прошить надо, ибо он труп, сделал, как указанов в этой теме. Начал подключать к компу и тут ошибка, типо: - "устройство USB работает не правильно".
Драйверов на текущий компьютер (Windows 7) не устанавливалось, а установить их надо для прошивки. Вот как сделать. чтоб комп увидел телефон?

P.S. Шнур заземления (черный, синий) от USB кидаю на защитный экран, или может быть его в другое место надо втыкать?

Сообщение отредактировал panisher - 26.9.2011, 18:57

[panisher]

попробывал использовать другой шнурок, проблема повтарилась.

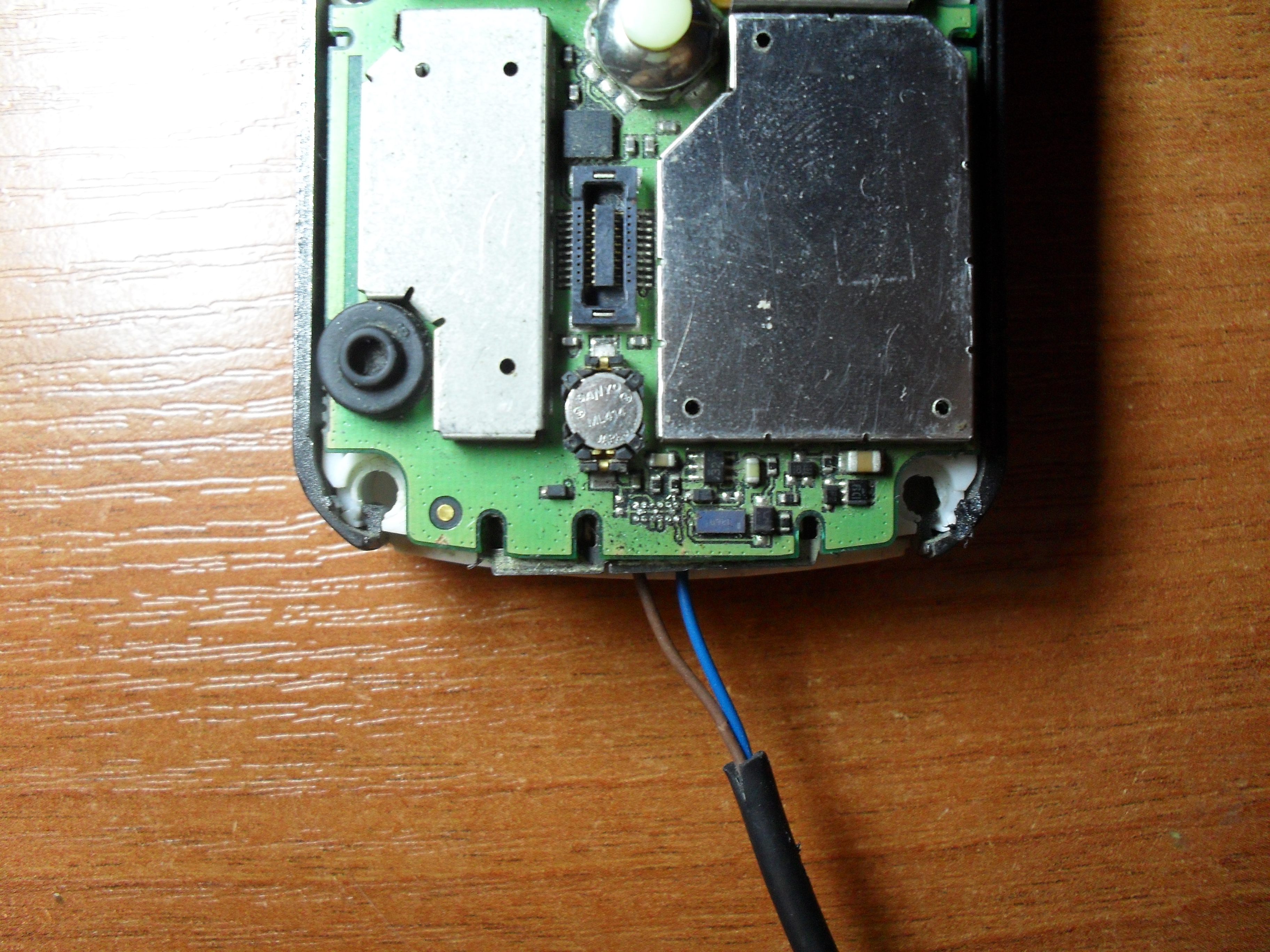

вот скрины платы, может какая-нибудь детал отсутствует?

[VARVAR93]

panisher
Канешн на фото-каша малаша,много соплей. Контакты под разъём целые или с "мясом" вырванные?Лучше разъём сделай чем эти городушки!

[panisher]

panisher
Канешн на фото-каша малаша,много соплей. Контакты под разъём целые или с "мясом" вырванные?Лучше разъём сделай чем эти городушки!

Если бы разъём не был с "мясом" вырват, я бы и не писал в эту тему. Предыдущий хозяин каким-то образом вырвал порт, а тот который на скрине - это уже 2 порт, который я ставил с донора.

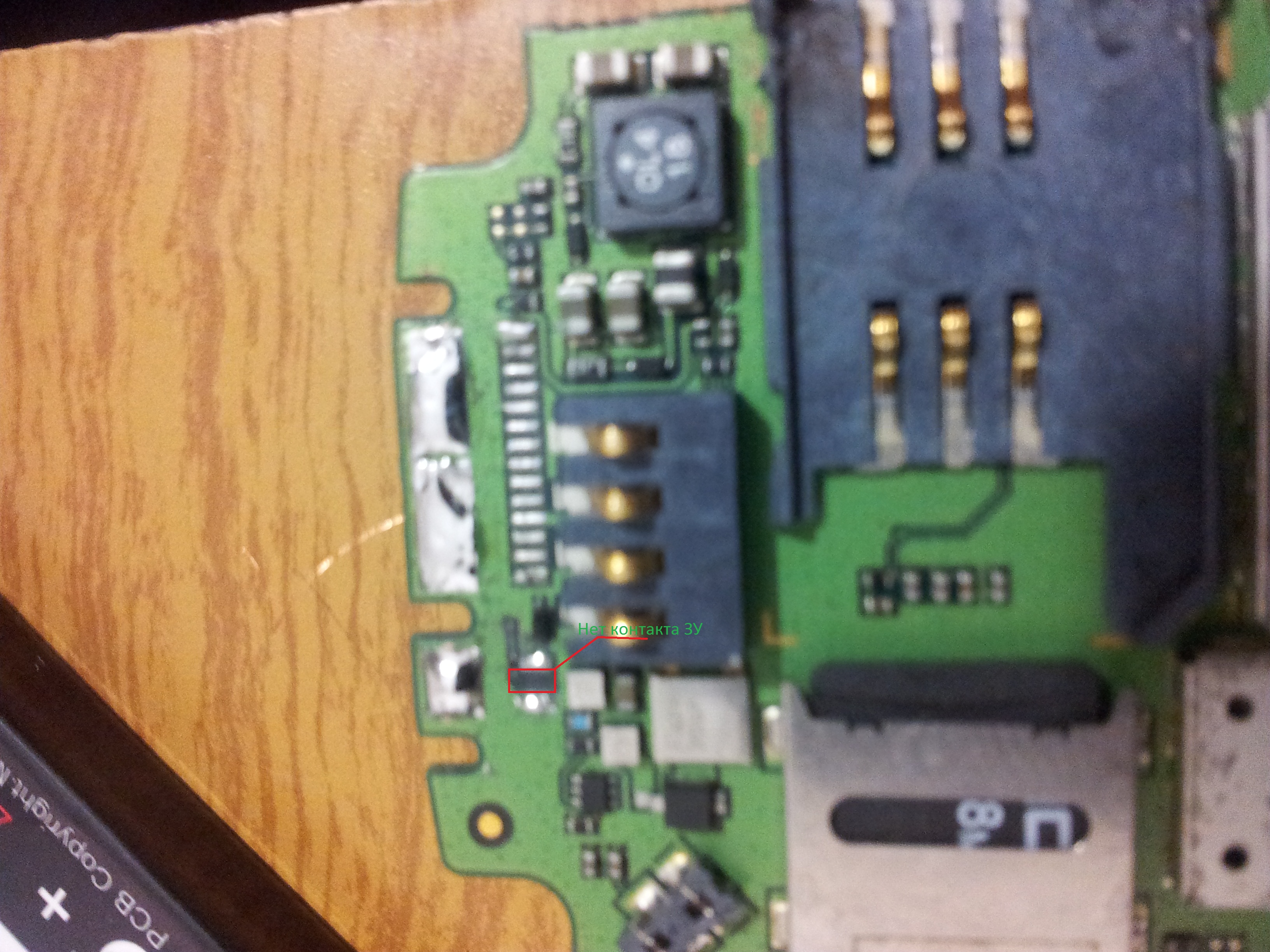

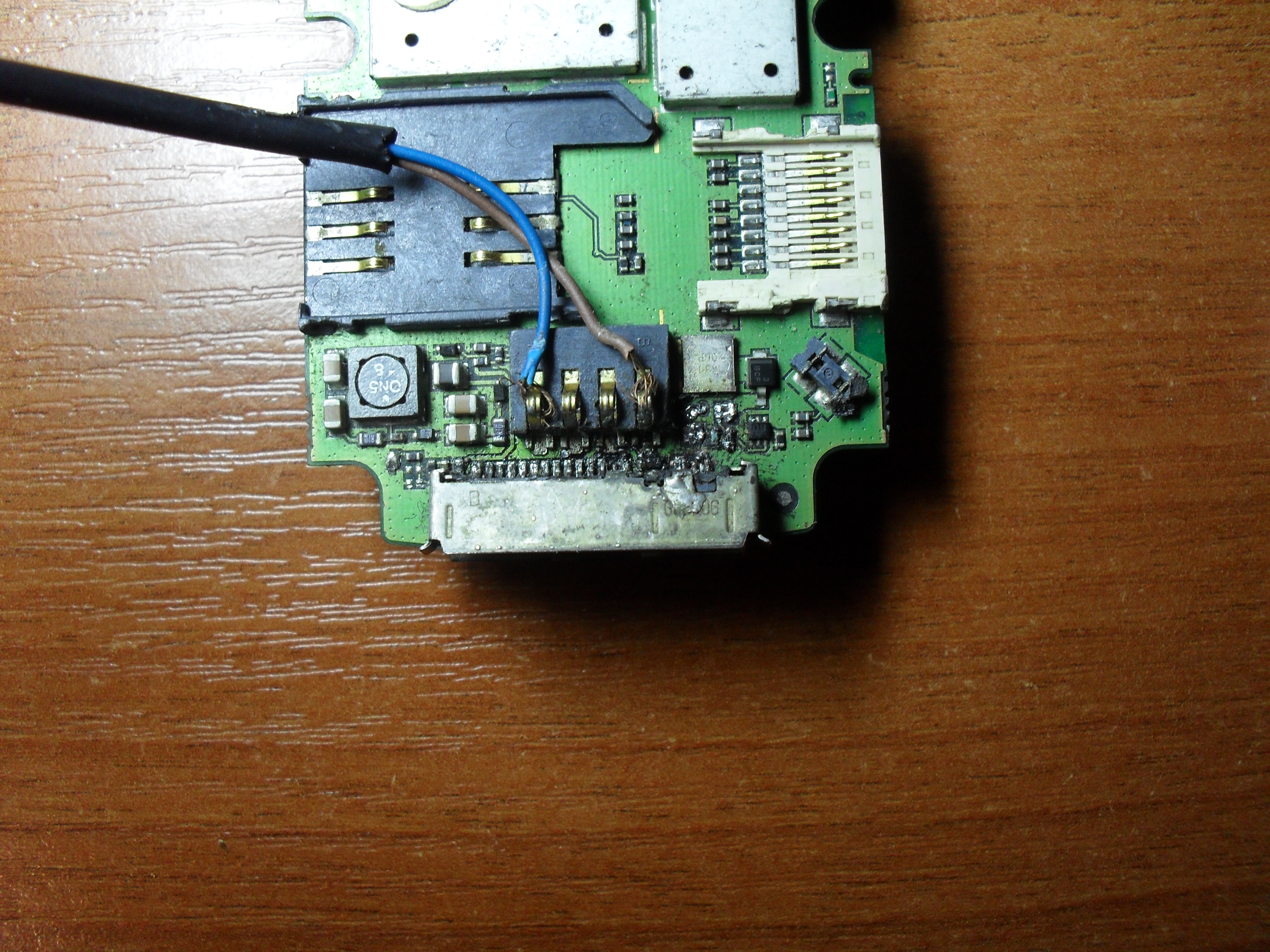

Вот с другой стороны фото:

Сообщение отредактировал panisher - 28.9.2011, 4:04

[panisher]

ща потопаю в радио магазин за проводами, резистором и мини ЮСБ)

Такой и куда резистор нужно?

[VARVAR93]

Если ты про замену гнезда на мини-то вот фак...
FAQ Перепайка стандартного CE(data)-разъёма на miniUSB
Там ты найдёшь-как,куда,что и т д!

[panisher]

резистр припоял - не конектится. Заметил, что греется микросхема под клавиатурой справа, под защитным экраном и место присоединение массы. Может где замыкание?

[VARVAR93]

panisher
Плохи дела мой друг.Не надо было подкидывать все эти городушки.Отсоединяй всё,отпаивай всё,тщательно просмотри нет ли где соплей и смотри греется или нет! Если будет продолжать-то телефон на органы!Вышел из строя КП(контроллер питания).

[panisher]

Как говорится "Дарёному коню в зубы не смотрят".
Можеь указать, где контролёр питания находится? Если он полетел, то воткну другой, донор есть.
Место присоединения массы(земли) от USB шнурка греется.

Сообщение отредактировал panisher - 29.9.2011, 19:35

[VARVAR93]

panisher
Хехех-воткнуть Новый КП без фена,пояльника,трафарета,флюса,пояльной пасты,прямых рук воткнуть нельзя!
На схеме U900-сними защитный экран,тот что под клавой(он снимается) и сам увидишь этот "кубик".И повторюсь-убери всё,что связано с КЗ!!

[panisher]

КП ещё живой, думаю что работать будет. Греется тел из-за подключенного USB как это не странно.
Вообще не нравится то, что виндвс 7 определяет телефон как неизвестное устройство USB и драувер P2k не подходит.

[Igorek91]

Вообще не нравится то, что виндвс 7 определяет телефон как неизвестное устройство USB и драувер P2k не подходит

а драйвера пробовали ставить для Win7 или нет!?
например вот - тыц

[panisher]

Вообще не нравится то, что виндвс 7 определяет телефон как неизвестное устройство USB и драувер P2k не подходит

а драйвера пробовали ставить для Win7 или нет!?
например вот - тыц

Дело таится в железе, а не в програмных кодах.

[minskaley]

Вообщем не зарежался телефон! был оторван контакт. Оторвал стекляху чтобы подпоятся к с5 а5 и телефон вообще перестал включаться
Не реагирует не на что!
Помогите ради бога!)

[VARVAR93]

Вообщем не зарежался телефон! был оторван контакт. Оторвал стекляху чтобы подпоятся к с5 а5 и телефон вообще перестал включаться
Не реагирует не на что!
Помогите ради бога!)

Учимся пользоваться поиском и не делаем ненужные городушки:
Не заряжается Е398/E1



Сообщение отредактировал VARVAR93 - 6.4.2012, 19:35

[Digger_shot]

А какую роль выпоняет стекляха FL1400 .

[lcrmslcrms]

Почитай тут , это тразисторная сборка .https://forum.motofan.ru/lofiversion/index.php/t39789-520.html
