Помощь студенту, умеешь чертить? помоги!!! Поделиться Опции

[MOTOFAN E770]

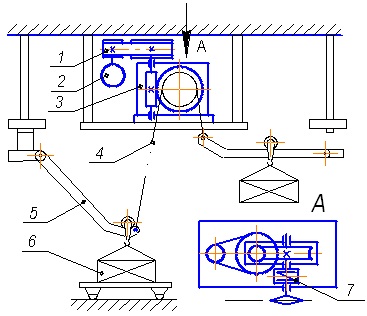

Уважаемые, нужна Ваша помощь с черчением. Пишу курсовой по механике и на главном рисунке должен быть привод нарисован, но суть не в этом. Надо как-то красиво нарисовать этот рисунок в Автокаде или где-нибудь... Размеры произвольны, но он должен поместиться на пол листа формата А4, ибо снизу таблица идет еще.. распечатаю и потом карандашом обведу и вуаля.. Может кто начертить?? Рисунок прилагается... Надеюсь на Вашу помощь.

[xGooPhx]

Типа упростил? Мне реально проще карандашом начертить, чем в с автокадом кривым заморачиваться. А тебе походу оба варианта тяжелы. Не думай, что софтинка такая простая, иначе ты и сам бы освоил.

[MOTOFAN E770]

xGooPhx,
Тебе может и проще мне, нет. Рисование это не мое, ибо никогда красиво не рисовал, хоть и пытался. Вот я ищу того кто добр сердцем, чист душой и просто хороший человек, который сможет мне помочь!
П.с каждому свое.

[alex_t]

Не понял. Нужно перерисовать в автокаде этот рисунок чтобы ты потом его распечатал и перерисовал в ПЗ? Не проще ли тогда его увеличить и перерисовать сразу в ПЗ?

p.s. дома валяется пара образцов и собственный курсач по приводам общего назначения, если надо - могу скинуть

Сообщение отредактировал alex_t - 27.2.2012, 10:39

[Metalor]

На глаз гемор чертить, проще если есть необходимые сноски, размеры, масштаб.
Нужно весь чертёж (всё фото) перенести, или какой-то один элемент?

[xGooPhx]

ТС! Вноси конструктивы уже.
И да. Не называй черчение рисованием.

Сообщение отредактировал xGooPhx - 27.2.2012, 13:56

[MOTOFAN E770]

alex_t,
Да все правильно понял, но с рисованием туго у меня, автокад это к примеру,можно любой прогой главное красиво и чтобы распечать можно было. Может есть " Привод к качающемуся подьемнику"?
Metalor,
Да весь чертеж.Масштаб любой,но тут я думаю 1 к 1 пойдет, размеры любые - главное чтобы на формате А4 поместился и занимал 1\2 его часть, сверху!
xGooPhx,
Черчение мне не нравиться как предмет, поэтому я буду его обзывать рисование

[Bogd@n]

а зачем в автокаде то рисовать?возьми этот рисунок в любом фото редакторе уменьши яркость/контраст,что бы линии были ели видны, распечатай и обведи.

[MaratMD]

Bogd@n верно говорит,я вот рисование не любил,а по черчению 5 было везде

[Claus398]

MOTOFAN E770,
или через копирку обведи а потом карандашом обведи. Богдан +1

[Orakul]

В "компасе" вставляешь этот рисунос и там его обводишь. Если даже сама программа не обведет. Затем просто масштабируешь. Жаль снес Компас, тут делов на пару минут.

[xGooPhx]

Так а почему нельзя прямо этот отстеклить? Зачем гемор этот выдумывать?

[MOTOFAN E770]

Bogd@n,
Тебе говорили что ты гениальный? Спасибо!!! Все прекрасно получается.
Claus398,
под копирку не получается толком, эти черные разводы от нее сразу все палят
Orakul,
спасибо за совет, почитал програмка и впрямь хорошая, и размер впечатляющий. Буду пользоваться теперь.

Всем спасибо за помощь. Решение данной проблемы найдено.

[Orakul]

Так а почему нельзя прямо этот отстеклить? Зачем гемор этот выдумывать?

Стеклить будет куда проблематичней и дольше, чем сделать это же в "Компасе". Когда учился, я механик СДМ (Пт СДМ и О просто тащился от простоты и возможностей черчения в "Компасе" Кто учится, как минимум, на механических факультетах - очень советую.

[xGooPhx]

Orakul,
согласен, что в компасе проще. Но так бы хоть карандаш держать подучился. Разницу хоть между черчением и рисованием ощутит!

[MOTOFAN E770]

xGooPhx,
4 года ощущаю, надоело...

[xGooPhx]

4 года ощущаю, надоело...

Не ощущаешь. Иначе не завёл бы такую тему.

[Igorek91]

Я себе и друзьям в том году делал Компасом и фотошопом чертежи на дипломную работу, там картинки после фотошопа весили свыше 700 метров))
Орр был там где распечатывал, с компаса готовый чертеж отправляли на принтер на печать А1, так он готовый весил свыше 4 гига, из-за него система вешалась несколько раз

[igoripp]

MOTOFAN E770, я далеко не новичок по компасу, и дел, действительно, на 20-25 минут, если самому рисовать Но делать это не буду, так как острой необходимости в этом не вижу. Да и карандашом 25 минут чертить, какие бы руки кривые не были, линейка существует...

PS: Существует подобная тема, в существование "клона" не вижу смысла. Я бы быстрее карандашом начертил, чем напечатал первый пост

Сообщение отредактировал igoripp - 28.2.2012, 13:28

[noph8]

Стеклить будет куда проблематичней и дольше, чем сделать это же в "Компасе"

плюсую. Отличная программа, хотя в некоторых вещах AutoCAD все равно удобнее.
Igorek91,

фотошопом чертежи на дипломную работу

моьсе знает толк в извращениях

Сообщение отредактировал noph8 - 28.2.2012, 14:30

[Igorek91]

моьсе знает толк в извращениях

а то)) я попробую как-нибудь показать что получилось, вышло офигенно классно и по ГОСТам

[MOTOFAN E770]

igoripp,
расслабься и без твоей помощи все сделано...
Igorek91,
нифига се)) видно хорошо пришлось попотеть

[Bogd@n]

Bogd@n,
Тебе говорили что ты гениальный? Спасибо!!! Все прекрасно получается. clapping.gif

[alex_t]

Может есть " Привод к качающемуся подьемнику"?

нет, у нас шли общего назначения, но есть конкретно расчет червячной и ременной передач (как у тебя на чертеже)

[MOTOFAN E770]

alex_t,
ясно, нет не надо сам уже посчитал. Спасибо.

[J()KER]

расчет червячной и ременной передач

у меня курсовик по ременной передаче был, на 4 сдал)

[Igorek91]

нифига се)) видно хорошо пришлось попотеть

за сутки с небольшим сделал главную схему электрической части станции 5*300 МВт, это был самый большой чертеж на полтора ватмана))

[Neko-mata]
