Железо Motorola U6/L7/V360/V3i/V3r, Вопросы касаемые железа телефонов Поделиться Опции

[Smoke8723]

Прежде чем задать в этой теме вопрос !

Прошу убедится (это не касается естественно тех у кого телефон совсем не включается) что у вас действительно железо!
Это делается просто, прошиваем полностью (не конкретные кодовые группы, а именно все код.группы) телефон, как минимум 3-мя - 5-тью, разными прошивками!

За проделанное с Вашим телефоном я и администрация отведственности не несем!

Если Вы пишете сюда, значит Вы готовы к самостоятельному вмешательству в железо телефона.
Есть прямые руки, четкий глаз, и умение держать паяльник в руках.

В данной теме я предлогаю рассматривать вопросы касаемые железа телефонов.
Возможные неполадки, выявление неполадок и непосредственно ремонт если таковой возможен в домашних условиях.
Сразу оговорюсь, в большинстве случаев ремонт в домашних условиях невозможен, я как работник СЦ, постараюсь максимально доступно все объяснять, и помогать.
В теме не разбираются вопросы софта!
В этом закрепленном посте, постараюсь собрать частые неполадки и их решение.
Пост будет пополнятся, если есть желание помочь, милости просим, но прошу не советывать если не знаешь! - за это буду наказывать, вплоть до бана.

Вопрос\ответы

Как описать проблему:
Описывайте проблему как можно полнее, помните важны даже мелочи.

Что нужно для ремонта:
В большинстве случаев, постараюсь минимизировать набор необходимого и свести его до того что есть под рукой.

Обязательно уметь паять?
Все зависит от непосредственной поломки.


Некоторые сокращения

КЗ - короткое замыкание
КП - контролер питания телефона. BGA микросхема перепай в дом условиях невозможен.


Схемы:
l7_schem.rar
v360_schem.rar
v3i_schem.rar
v3r_schem.rar
u6_schem.rar
Connection problems

Начнем потихоньку...
1) Комп не видит телефон, не заряжается:

Spoiler:

комп не видит телефон на примере L7

Smoke8723:

По D+ D- стоит катушка и нулевые резисторы, скачай схему, они там обозначены как R525, R526, их нужно проверить, возможно они и фильтр сгорели, визуально это может быть не видно.
Если обрыв, вместо них кинуть перемычку.
Также, прозвонить на кз VR524,VR523, если кз, то удолить их( можно просто аккуратно оторвать).
Проверить это, возможно в этом причина того что не определяется компом.

VR523 КЗ - Важный фактор! Так как КЗ быть не должно!
Расположение R525 и R526 найти не удалось, покажи на схеме пожалуйста
зы Паять умею
----
ААА, всё, ничё не надо, отпаял я его (VR523), и комп его увидел, он с питанием связан оказывается был, конечно 5в на корпус это серьёзно ... )
СПАСИБО ! ! !
зы Даже зарядка вроде идёт (зарядник будет проверю)

Сообщение отредактировал Chumaster59 - Вчера, 13:04

В архиве Connection problems я привел варианты проверки для V3i/V3r/L7/V360. Все в картинках и думаю понятно.
Там конечно изложены не все варианты когда комп не видит телефон, нет зарядки телефона, но самые простые и основные, которые думаю любой сможет выполнить в домашних условиях.
В дальнейшем думаю сделать Connection problems 2, там уже будет более углубленно и с перепайкой элементов.
Connection problems

[close]

Делаем зарадник (Распиновка, хитрости)

Пост не закончен.

Сообщение отредактировал Smoke8723 - 13.3.2013, 9:47

[Mary Jane]

Delta_3D, примите мои соболезнования по утраете отца, если это уместно...
Сим-карту, оформленную на другого человека, можно поменять и без его участия. Могут просто так, нарушив порядок, поменять по-человечски и все, если фамилия одна - это большой плюс. Можете взять соответствующие документы, и тогда точно поменяют.

Но.

вставила симку мтс купленую на неделе. Тотже глюк.
повторюсь что билайн работает стабильно

Делаем вывод, что ваш телефон частично не дружит с одной сетью. И проблема не в железе. Я уже все позабыл о п2к-телефонах, но попытаюсь помочь.
У вас в телефоне есть такая штучка как таблица симов. Я совсем не уверен, но в ней могут быть настройки связанные с сетью. Эта часть памяти не заменяется при перепрошивке телефона.
Спросите об этом в какой-нибудь софтовой теме.
Затупил, наверное... Флексы, симы - черт ногу сломит...

[Delta_3D]

Делаем вывод, что ваш телефон частично не дружит с одной сетью

или просто что мтс [вырезан мат] о тут у нас)
спасибо, полезу в софтовое узнавать дальше

[Andrew_71]

Насколько железно совместимы V3i и V3r? Хочется в V3r воткнуть плату V3i - будет работать?

[Smoke8723]

моторола в3р. не работает клавиатура. экран затемненный и "полосит". из динамика постоянное жужжание. перепрошивка не помогает. что посоветуете?

поменять шлейф.

есть такой маленький странный вопросец - как проверить работоспособность зеленого диода на крышке (без разбора)? crazy.gif интересует лишь софтовое решение

спрашивай у монстро-строителей, они знают.

поставила свой билайн взамен маминого мтс, пока полет нормальный и стабильный. однако мамин мтс тож неплохо прижился в моей зине.

у нас мегафон ловит даже в бункере, поэтому не удевлен такому)

вставила симку мтс купленую на неделе. Тотже глюк

поинтересуйся, не было ли у вас перехода в 3г режим мтс, в нашем городе был, теперь уже 2-ю неделю мтс косячит)

Насколько железно совместимы V3i и V3r? Хочется в V3r воткнуть плату V3i - будет работать?

должно)
Но есть нюансы, например есть 2 ревизии плат от в3й(это только я видел, а сколько их насамом деле хз), и возможно несовпадет у тебя... Если воткнешь шлейф и поставишь акб, при нажатии на вкл начнет грется КП значит ревизии не совместимы)

Сообщение отредактировал Smoke8723 - 2.6.2010, 11:13

[Delta_3D]

поинтересуйся, не было ли у вас перехода в 3г режим мтс, в нашем городе был, теперь уже 2-ю неделю мтс косячит)

не было)
вопрос решен: телефон просто теперь не включается, как я уже писала в общей теме по в360 я получаю труп с подсветкой, не реагирующий на любые нажатия и падающий в бланк от волшебных кнопок+ вставленый кабель.

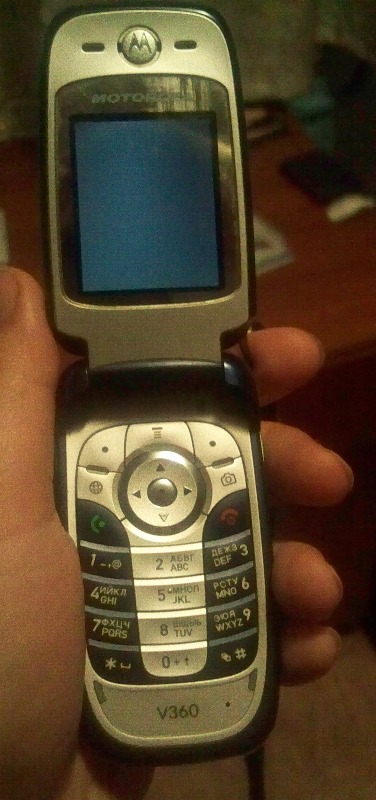

вот собсно фота свечения трупа

[loder]

Mary Jane,
в том то и проблема.. я не знаю после чего.. знакомый принес. на вовпрос "что ты с ним делал?" был получен ответ "да вроде ничего" может тест поинт сделать?

[Mehos]

Не работает подсветка клавиатуры. Раньше работала на другой прошивке, на какой точно не знаю. После перепрошивки - светится при включении а затем гаснет. Как лечить? Глюк видимо софтверный, раньше-то работала.

[Mary Jane]

Не работает подсветка клавиатуры. Раньше работала на другой прошивке, на какой точно не знаю. После перепрошивки - светится при включении а затем гаснет.

А может в настройках? Или патч какой?

Как лечить? Глюк видимо софтверный, раньше-то работала.

Глюк, видимо софтверный, а тема называется "Железо Motorola U6/L7/V360/V3i/V3r", забавно так :)

[valgard]

Здравствуйте, взял подушатаный v3i, захотелось чтото своими руками сделать :), все вышло, мануалы ваши в помощь :) осталось пару вопросов, подскажите пожалуйста - идущий к экрану шлейф расслоен на 3 части - это не смертельно? И если 1й нормал то.. 2й вопрос - где-то находил, но когда нужно сейчас- не могу, хотел флиппер настроить чтоб не болтался экранчик, тел разобрал полностью (в разумном смысле конечно) не могу снять контр-гайку, в принципе то можно но сомневаюсь что одену потом, обьясните плз как снять-одеть аккуратно. И еще чисто так вопрос, на всякий пожарный, я буду красить станину и там прилеплена плата с клавы, ее скорее не трогать?
Мануал не соврал.. усики клавы очень хлипки - одного уже нету.. а ах-аю кто так делает, терь угол на клей садить?
Заранее благодарен, жду поддержки.

[Smoke8723]

loder,
шлейф менять, если нечего делать то можешь ТП сделать...
Delta_3D,
Странно все это. думаю лучше нести в СЦ... так как тут уже нужно ковырять покрупному на мой взгляд, у меня идеи кончились.

идущий к экрану шлейф расслоен на 3 части - это не смертельно?

нет, но может в дальнейшем перетерется... стандартная сборка шлейфа...

хотел флиппер настроить чтоб не болтался экранчик, тел разобрал полностью (в разумном смысле конечно) не могу снять контр-гайку, в принципе то можно но сомневаюсь что одену потом, обьясните плз как снять-одеть аккуратно.

эту уже так не исправить, там нет азборных частей(точнее я лично их не разбирал, и не советую) за это отвечает доводчик и сами отверстия в корпусе... замена корпуса + доводчика, как снять ищи тут в этой ветке тему.

И еще чисто так вопрос, на всякий пожарный, я буду красить станину и там прилеплена плата с клавы, ее скорее не трогать?

лучше заклей скотчем... крепления клавы, маленькие такие хреновины они гнутся, при сильном усилии они легко ломаются... метал что еше скажешь)

терь угол на клей садить?

не стоит... если есть возможность закажи клаву новую через нет...

[Aureliy]

Привет! Нужен хелп по мотороле v360. И так, не работает подсветка экрана, грешил на шлейф - поменял, ничего не поменялось. Думал экран - тоже поменял, тоже самое. При ярком солнечном свете видно что экран работает, но подсветки нету. Подскажи, что можно сделать?

[igoripp]

Aureliy, напиши по подробней... У тебя телефон падал? Быть может он утопленник? Или же всё-таки после прошивки?

[Smoke8723]

Aureliy,

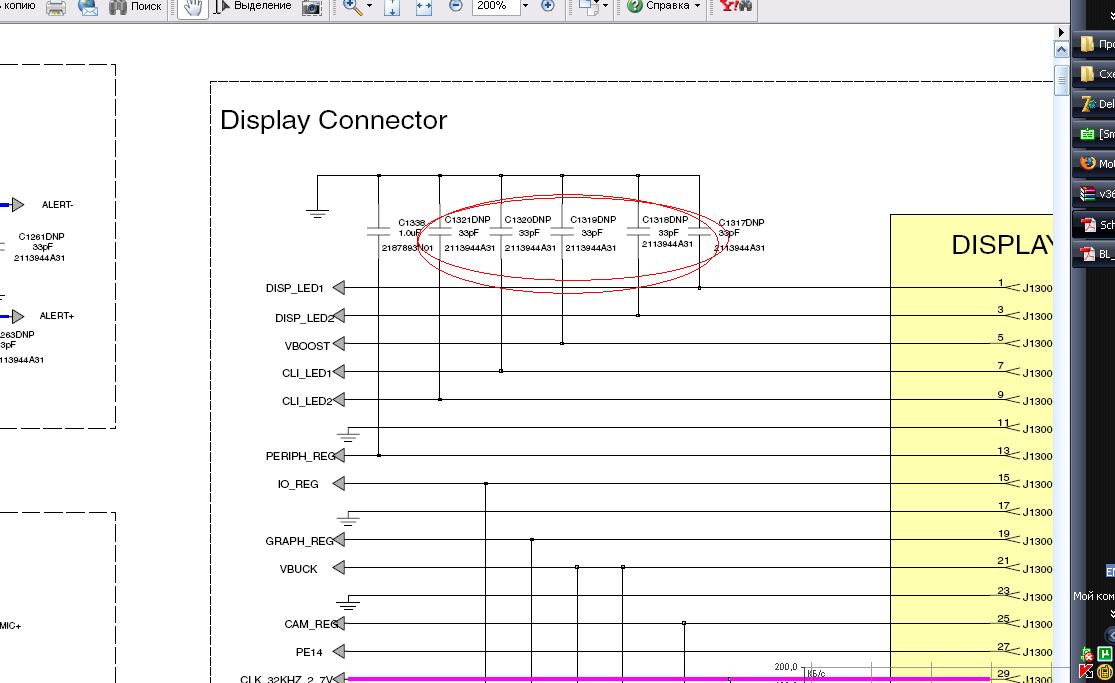

проверяй конденсаторы на короткое, на рис обведены.
Проверяй подается ли напряжение относительно 5 ножки(у казал тоже на рис) на остальные, и есть ли напряжение относительно 1 -3, и 7 - 9.
А дальше все напрямую идет на КП, там ты уже ничего не сделаешь, только в СЦ.

[Kartes]

после разборки телефона он перестал видеть симку
что могло случится?

[CarbonZyn]

клавиатуру снимал? тут либо шлейф либо плохо симка прижимается ну неровно прикрутил клаву

[Kartes]

только кнопки, пытался снять дисплей с клавой, ничего не получилось, плюнул и обратно собрал.
А вот до этого момента не замечал, но сейчас симка в своём гнезде свободно ходит, так должно быть?

Добавлено позже (17.6.2010, 22:26):
проблема решена, выяснилось, что со стороны симки в корпусе слизана резьба, и болт не до конца прижимает корпус

[Kefir.net]

В общем такая проблема, микрофон L7 фонит..как если поднести телефон к динамикам, только тут он фонит в свой же слуховой динамик..Если пальчиком прикрыть, слышно что фонит меньше..

Как можно это исправить не обращаясь в СЦ, с домашних условиях?..

[Илья-М]

Доброго времени суток:) Люди добрые у меня такая вот проблема, на L7 всё время горит клавиатура, тоесть когда только вставляю батарею она тут же загорается... Думал дело в прошивке, но нет... Понизил бут, поставил другую прошивку тоже самое... Подключаешь зарядку он только тогда включается... без нее нет, всё время горят кнопки, телефон вроде не тонул, покрайней мере индикатор под батареей не красный... Разберу, посмотрю на плату.. Кто нибудь сталкивался с такой сетуацией??? Чем ли решение такой проблемы?:(

Добавлено позже (20.6.2010, 19:10):
Кстати еще не работает правый софт и красная кнопка(

Добавлено позже (20.6.2010, 20:34):
Разобрал... оказывается на подложку попала капля воды на элементы, оа них окисел адский образовался, я капнул туда спирта и почистил щеткой.. но весь окисел неудалось снять:( при этом попытался иглой почистить окисел и оторвал один элемент, при этом кнопки вроде начали работать.. и подсветка в выключеном состояние тускнее начала светится... эти элесенты на столько малы что я не смогу наверно их припаять:( Знающие люди, подскажите может их вообще от туда выпаять? будет ли всё нормально работать после этого??? И кажется он не может карту памяти форматировать... хотя пробовал только с одной.. Эти элементы не могу найти по схеме, Какие будут предложения? Паяльная станция имеится... вот фото этих самых Элементов


Сообщение отредактировал Илья-М - 20.6.2010, 20:41

[grobovchik]

Здравствуйте) Моя проблема такова:
Есть телефон V3r, у которого не работает внешний и внутренний дисплей. Подумал что шлейф, купил шлейф для V3, поменял. Дисплеи не заработали. Телефон включается. Не горит светодиод зарядки.
Вопросы: 1) куда копать? 2) шлейф для V3 подходит для V3r?

[Илья-М]

Здравствуйте) Моя проблема такова:
Есть телефон V3r, у которого не работает внешний и внутренний дисплей. Подумал что шлейф, купил шлейф для V3, поменял. Дисплеи не заработали. Телефон включается. Не горит светодиод зарядки.
Вопросы: 1) куда копать? 2) шлейф для V3 подходит для V3r?

Почему на нем перестали работать дисплеи?? Вода попадала? телефон падал?

[Andrew_71]

должно)
Но есть нюансы, например есть 2 ревизии плат от в3й(это только я видел, а сколько их насамом деле хз), и возможно несовпадет у тебя... Если воткнешь шлейф и поставишь акб, при нажатии на вкл начнет грется КП значит ревизии не совместимы)

Не включается, греется КП :( Из признаков жизни только мигнувший один раз значок Bluetooth. Вообще, из минусов такой схемы - "встроенная" флешка, то есть без разбора корпуса поменять не получится. Есть тут у кого безнадежно убитые V3i, мож договоримся? ;)

[mellon29]

Добрый день! Телефон Мото Л7, проблемка такая вот возникла... После заливки скинов на телефон перестала работать практически вся клавиатура, после чего телефон перепрошивался, ставили монстра, помогло но теперь работает всё кроме джойстики и 9. Чем заливались скины - не знаю, поскольку телефон достался от знакомого, он не в курсе тоже, а вот перепрошивался телефон Флеш енд бэкапом. Помогите пожалуйста в данном вопросе.
З.Ы. Телефон сдавался в ремонт, там нечего путёвого не сделали.

[Fenja]

mellon29,
имхо, скины тут не причем. Разбирал, чистил?

[mellon29]

Да. Чистил и разбирал, нечего не дало, сам менял плату клавы и шлейф - глухо.

[Profan31]

mellon29,
если клава на шлейфе, проверь контакты на нем..

[mellon29]

Устранил свою проблемму, оказалось что был плохой контакт чёрненького проводка (не знаю как называеться, подскажите пожалста)

Сообщение отредактировал russashok - 20.8.2010, 19:19

[Smoke8723]

Andrew_71,
на опыты? у меня есть пара плат, те зачем?

[barkovskii]

помогите пожалуйста!!! суть проблемы вот в чем----есть моторола v3i. после долго ковыряния в нем и многократном его прошивании я решил что проще будет просто поменять главную плату. нашел точно такой же телефон только с разорванным шлейфом и переместил его плату в свой телефон. думал на этом все закончится но вот в чем загвоздка----не загорается подсветка и дисплеи ничего не показывают---он то включен так как действуют все клавиши и по звуку можно определить что тело работает.если кто может помочь буду весьма признателен=\\\\

[Andrew_71]

Smoke8723,
Ну плата рабочая теперь у самого есть. Нужно все остальное, для продолжения имплантации в V3r. Кстати, а что нужно-то? Шлейфы? Есть ли хоть какая-то совместимость? Или все вплоть до дисплея менять (то есть искать полный труп V3i, брать свою плату и вставлять в корпус V3r)?

[Smoke8723]

Andrew_71,
v3r и v3i совместимы по шлейфам и дисплеям)
Тебе что конкретно нужно то? я не могу понять что ты хочешь и что нужно?

[Andrew_71]

Smoke8723,
Давай попробуем еще раз и заново :)
У моей девушки есть телефон V3r с гламурным розовым корпусом. А у меня есть плата от V3i, которая подает признаки жизни и умеет включаться (если приложить к ней батарейку и вставить кабель, то через некоторое время определяется интерфейс AT, а затем и P2k). Нужно заставить работать V3r с этой платой. Однако, если просто ее туда вставить, то телефон не включается и греется контроллер питания. Хочется выяснить причины такого поведения и заставить работать плату нормально. Вобщем-то и все)

[leviafanovich]

проблема с v3i
Не заряжается от сети, когда втыкаешь шнурок подсветка вроде загорается и ничего не происходит больше, заряд не идет.
От компьютера телефон заряжается отлично.

Самое убивает так это то что иногда очень редко телефон таки начинает заряжаться от сети - все моргает и идет заряд.
прошивки пробовал разные, зарядки тоже разные.но ничего не помогает.
Возможно телефон был топленый, я не знаю точно.

[Fenja]

Не заряжается от сети

Другой зарядник пробывал?

[DENNIS1236]

leviafanovich, было у меня подобное думал чё с телефоном,а оказалась зарядник слимался а точнее гдето провод переломился и контакта не было

[leviafanovich]

Fenja,
да другие зарядки пробовал.

[DENNIS1236]

leviafanovich, разбери посмотри сам разьём и почисти его

[meteorUA]

Помогите пожулайста. Есть телефон RAZR V3i. Срок експлуатации 3 года. Телефон стабильно держал всегда 2-3 дня, но как то вдруг стал резко держать 1 день и небольше. Купил новую батарею (не оригинальную). Результат тот же 1 день. Вопрос. Если я куплю уже оригинальную батарею, будет ли заряд держать как раньше 3 дня? или это может что то связаное с самим телефоном? Спасибо

[Fenja]

но как то вдруг стал резко

Ни с того, ни с сего? Не падал, не топился?
Вольтметр есть? Посмотри до какого уровня заряжается и при каком выключается.

[meteorUA]

Ни с того, ни с сего? Не падал, не топился?
Вольтметр есть? Посмотри до какого уровня заряжается и при каком выключается.

Ну зима была. Холодно стало, поетому наверное резко показалося. А телефон металический практически, и розряжаться начал бистрее, после того так и держит 1 день. Телефон не топился и вроде не падал. Достану вольтметр проверю батарею. Спасибо

Добавлено позже (13.7.2010, 19:05):
а сколько у вас держыт РАЗР в3ай в соответствии со строками експлуатации?

[Fenja]

у вас держыт РАЗР в3ай

Дня 2. Если актино юзать, то день, ибо акуму 2 с лишним года.
