В процессе поиска редких файлов на платном ресурсе https://service-gsm.net и других файловых обменниках, обнаружилось что некоторые прошивки телефонов LG G252 и LG S3500 имеют расширение SHX. Образцы таких прошивок были выкачены и тщательно изучены. И действительно! Оказалось, что эти телефоны от LG используют не только формат прошивок, который был давно придуман Motorola, но и аппаратно-программную платформу Motorola/Freescale i.250, которая базируется на хорошо известном Neptune LTE SoC, на котором работают Motorola RAZR V3, Motorola E398 и огромная куча других телефонов Motorola. Ещё на этой же платформе i.250 работает прототип Siemens CC75, огромная тема-исследование по которому находится здесь: Siemens CC75, внебрачный сын Motorola?!, Исследование прототипа Siemens MARS, Mosel, обязательно почитайте этот интересный материал.
Примечательно то, что стандартными флешерами, такими как PST, MFFT и RSD Lite эти SHX-прошивки от телефонов LG не открываются, но зато прекрасно открываются и распаковываются с помощью Flash&Backup 3.09, это говорит нам о том, что Motorola/Freescale поставляла своим клиентам, которые покупали платформу i.250 для дальнейших разработок на ней, специальные и отличные от стандартных флешеры. Ещё одним интересным фактом является наличие HS-MiniFlex'а в архиве одной из прошивок, это серьёзный аргумент в пользу того, что телефоны от LG поддерживали P2K-режим.

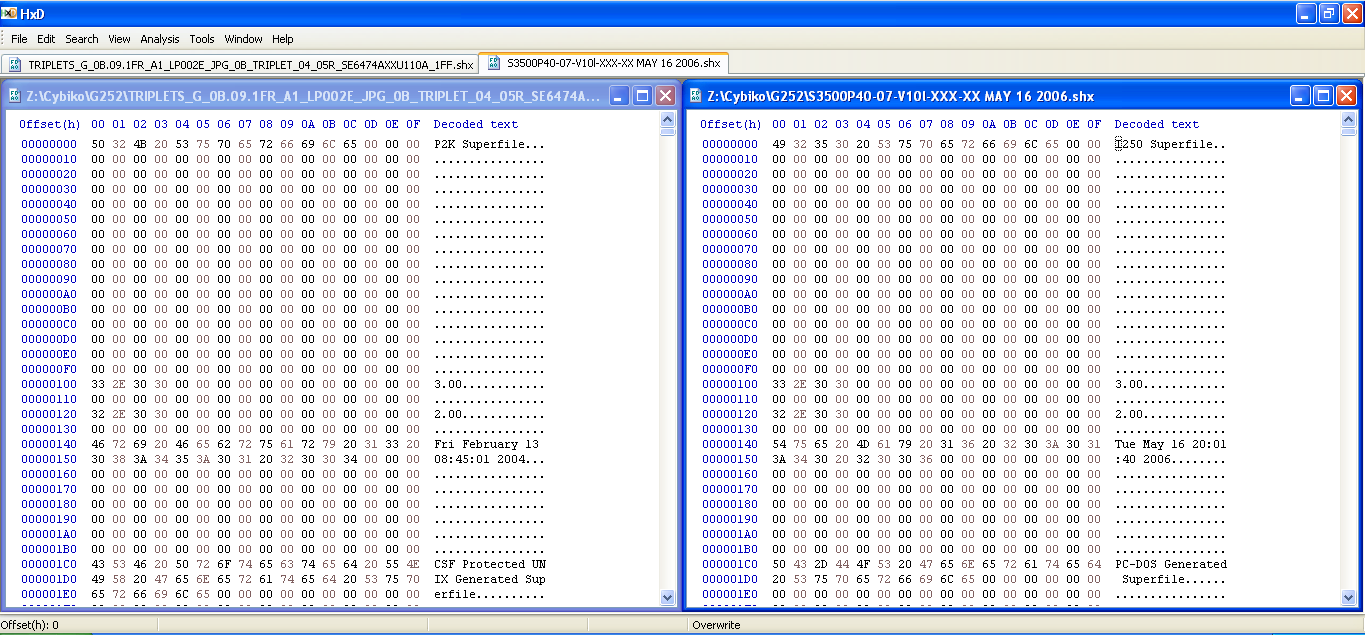

Сравнение SHX-файлов Motorola V600 и LG S3500, P2K Superfile vs. I250 Superfile, CSF Protected UNIX Generated Superfile vs. PC-DOS Generated Superfile
SHX-файлы прошивок LG G252/S3500 и прошивок Motorola несколько отличаются в деталях и в заголовках, но суть у них общая: специальным образом подготовленные S-Record (SREC) файлы, которые разделены на кодовые группы (CG). Их порядковые номера, структура и адресация совпадают с традиционными для платформы Neptune LTE. Прошивка сильно похожа на таковую для Siemens CC75: бут тоже имеет версию 07.53 и полностью совпадает (до зоны CG5/hwcfg) с таковым на CC75, а у PDS версия PDS_2006. RSA-подпись CG18 отсутствует, это значит что прошивка не защищена от сторонних модификаций. Какие-либо FotA-модули отсутствуют, из отличий от CC75 тут есть CG4 (LangPack) собственного формата. В прошивке имеется упоминание Motorola V600, которая скорее всего является базой всей платформы i.250 от Motorola/Freescale.

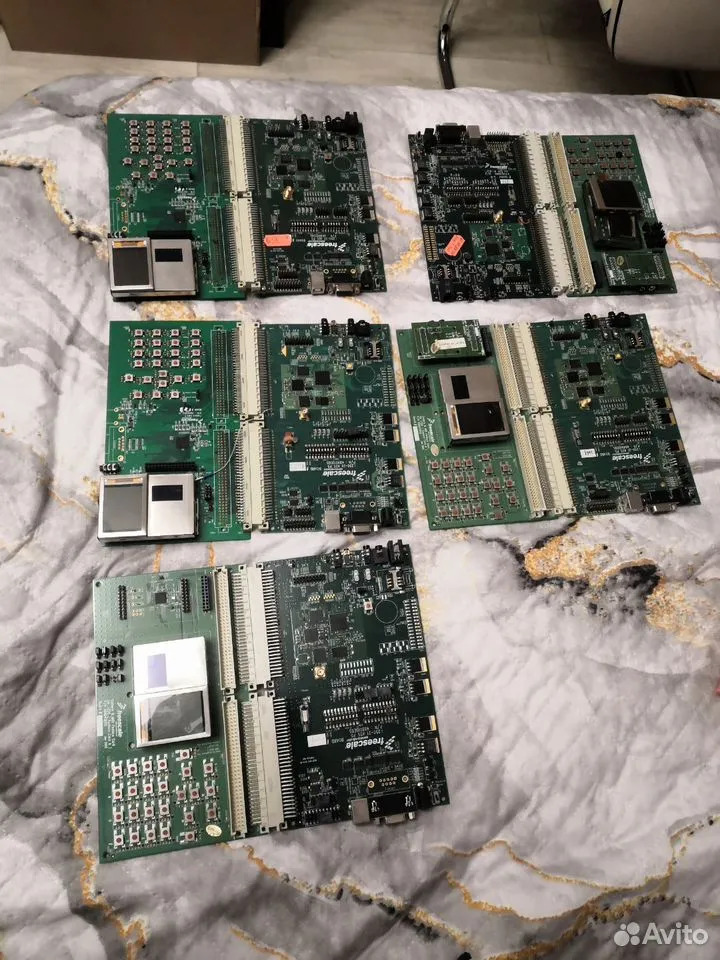

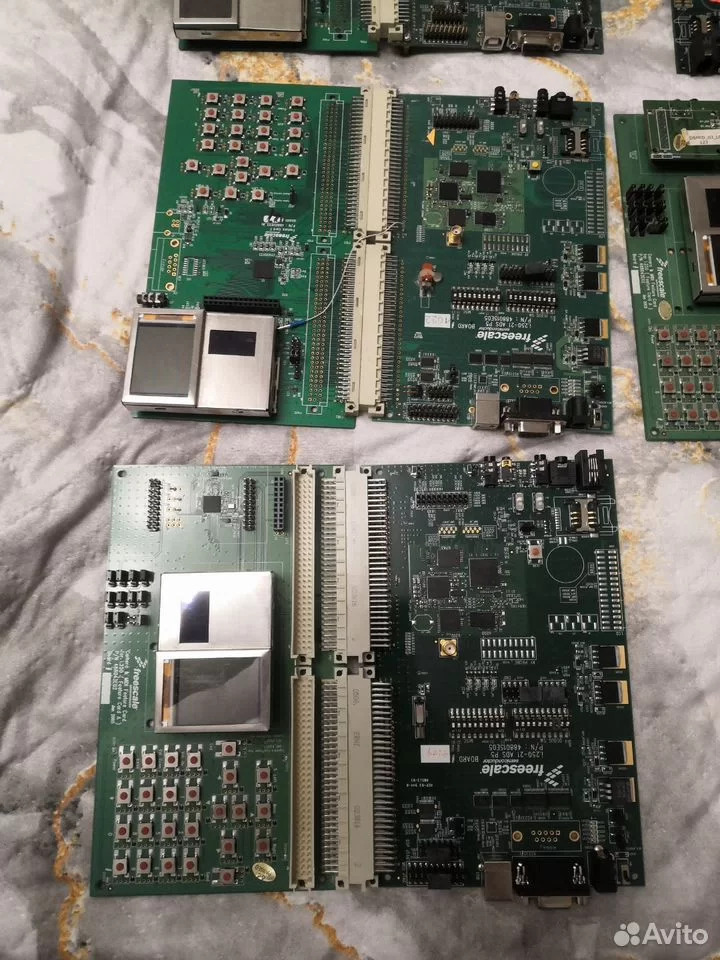

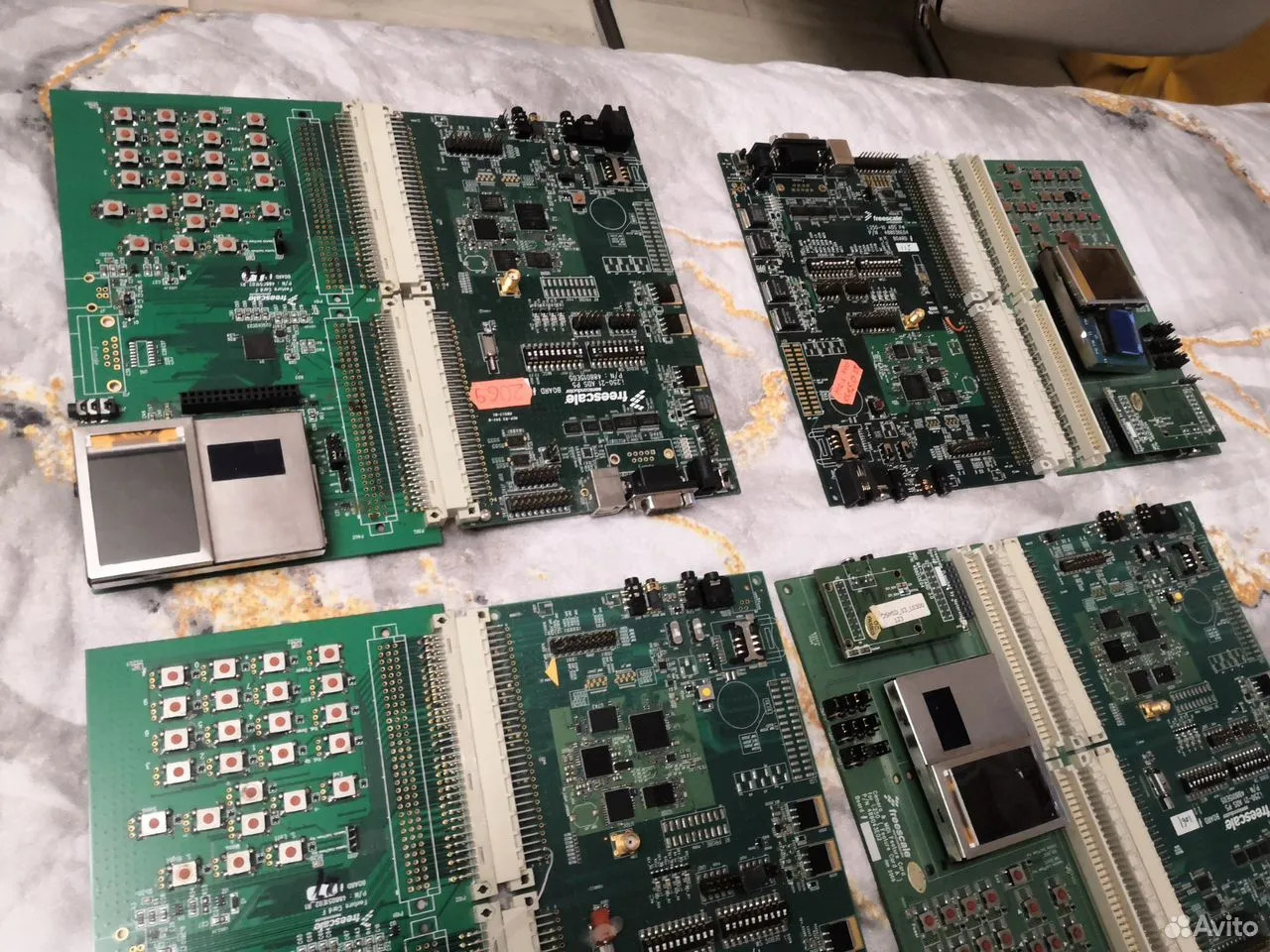

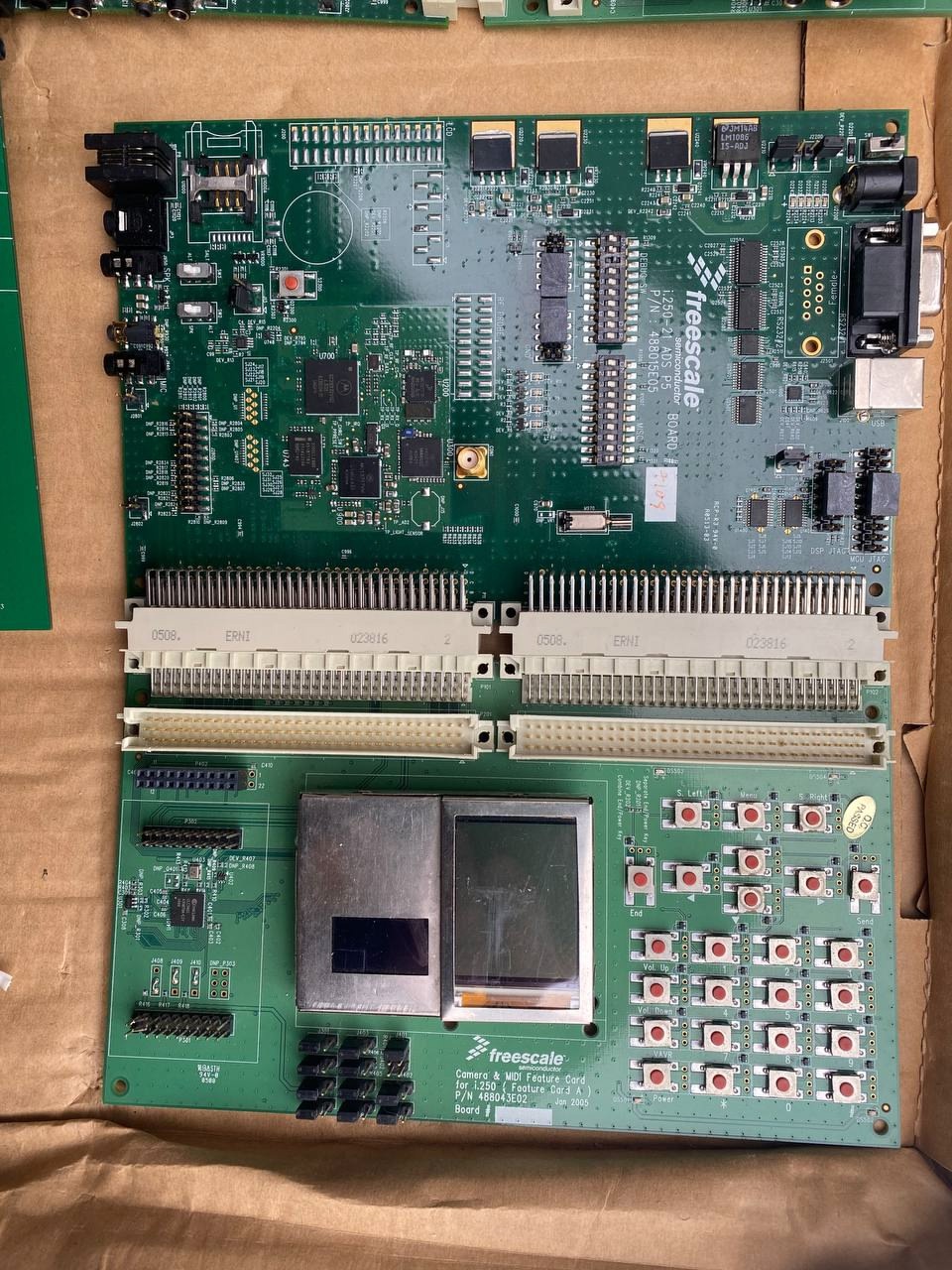

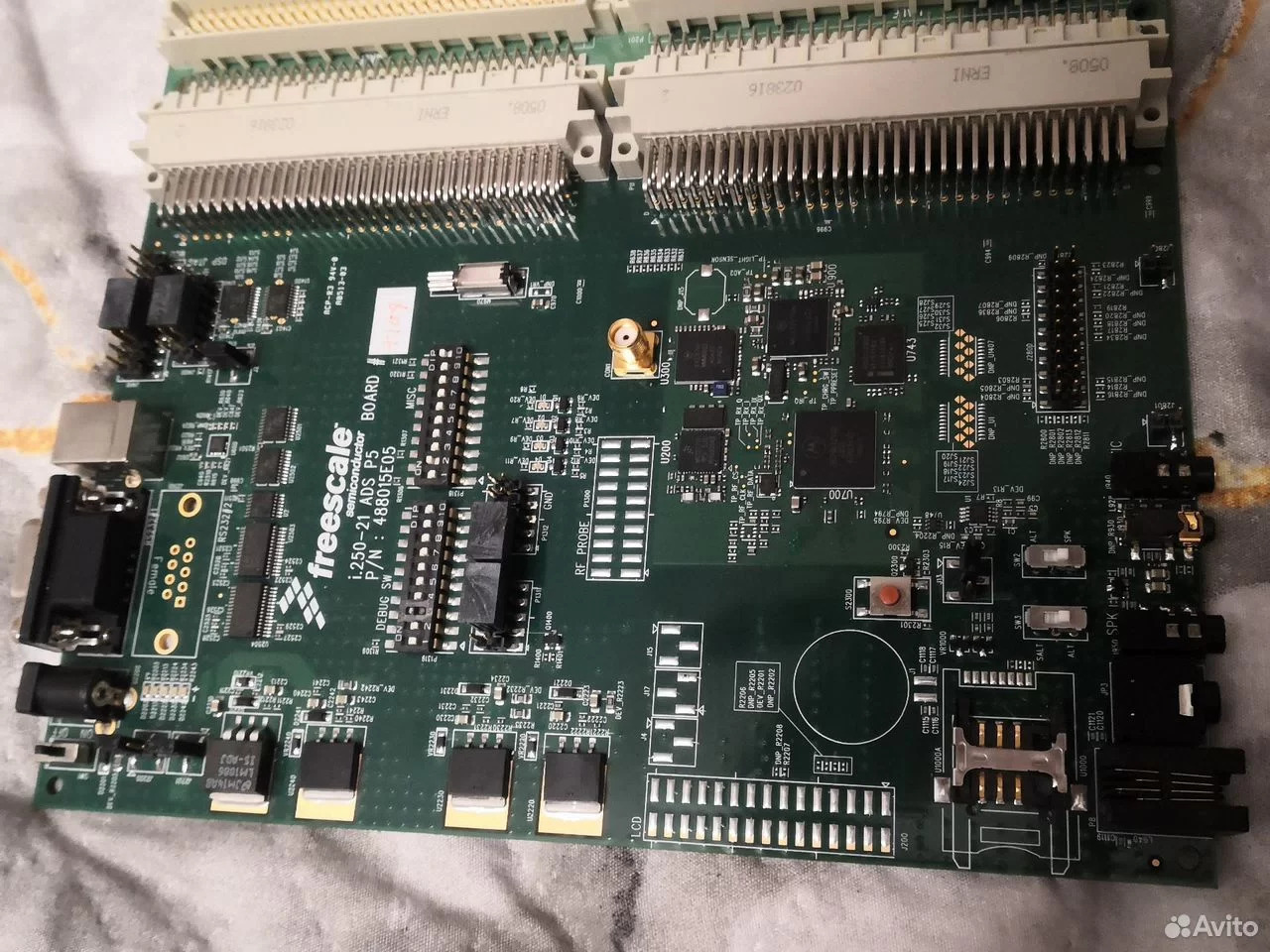

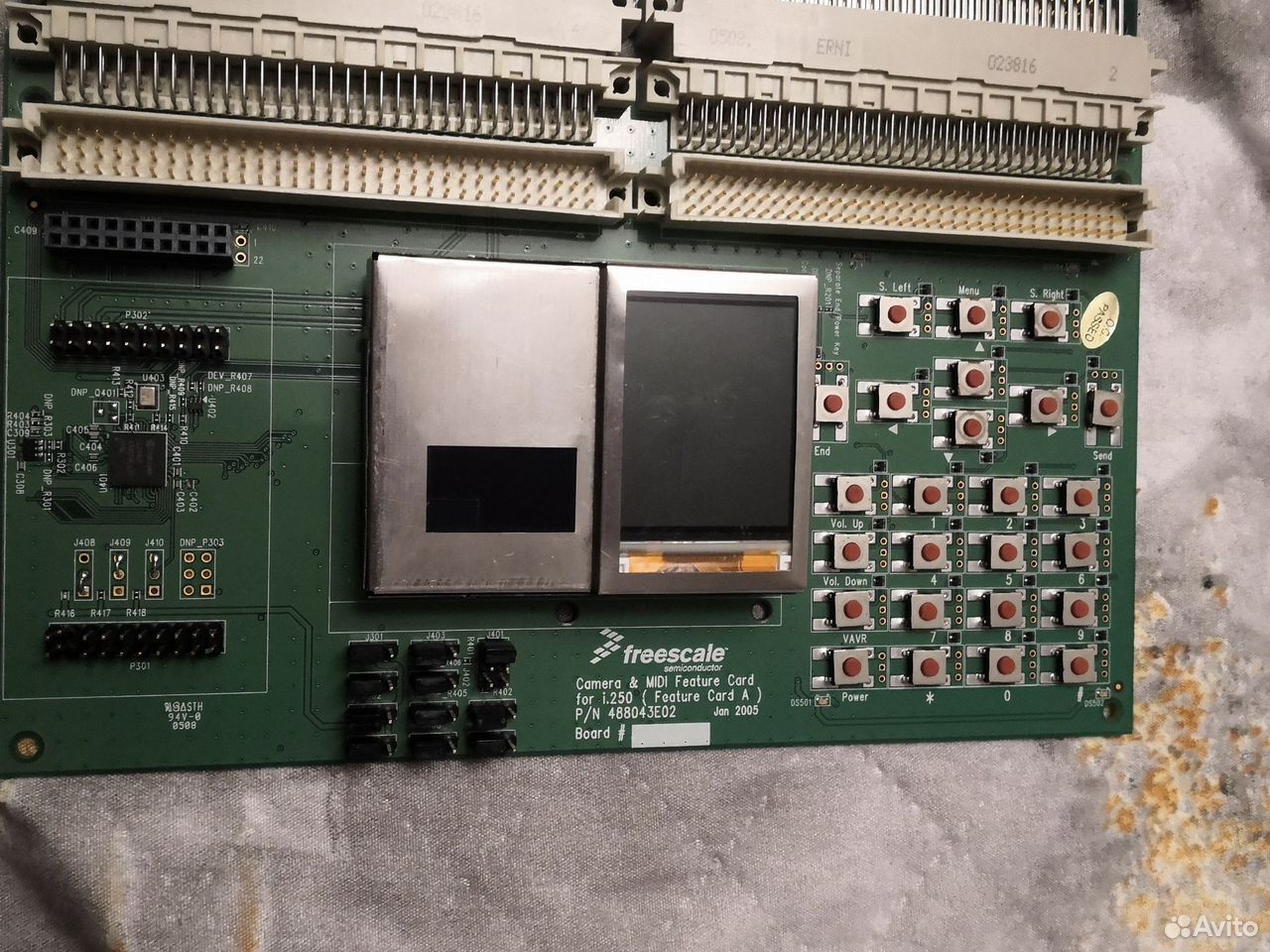

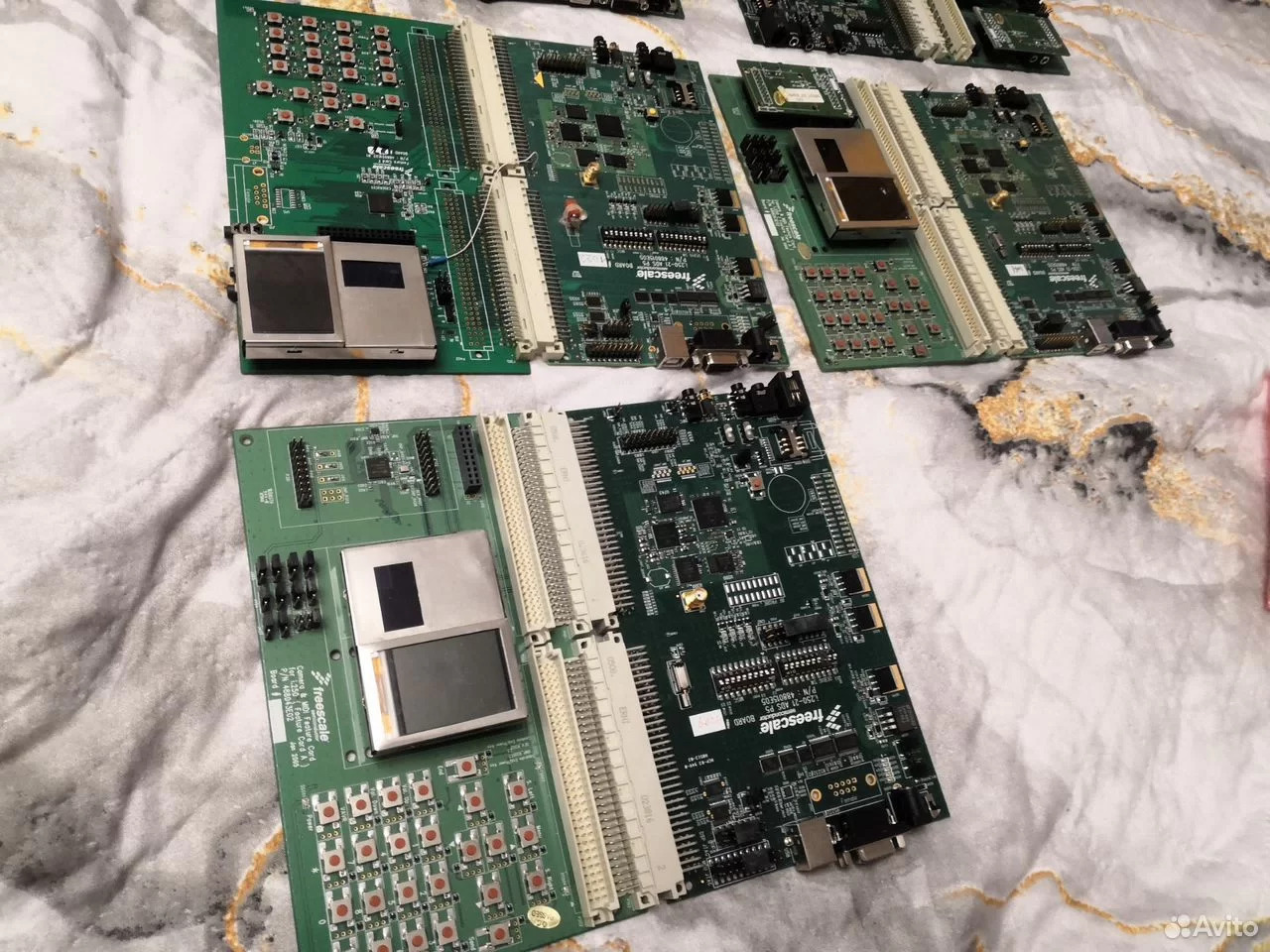

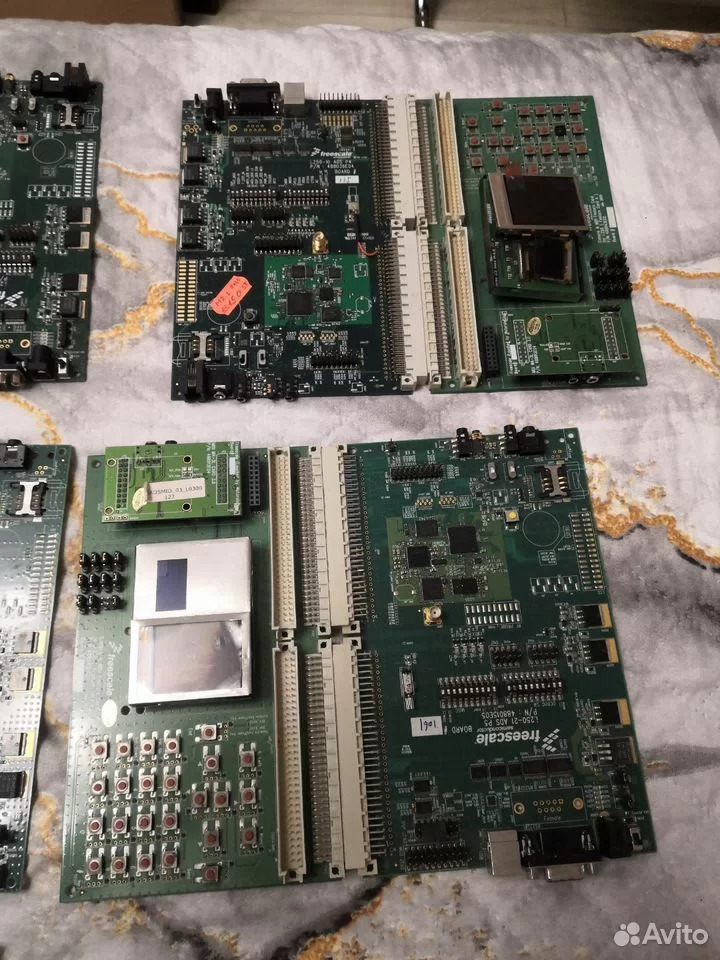

Фотографии пяти DevKit'ов Motorola/Freescale i.250, которые недавно появились на Avito по цене в 3000 руб за комплект
Кстати, стоит упомянуть, что DevKit'ы Motorola/Freescale i.250 не так давно всплыли в продаже на Avito, вот только без сопутствующей документации и программного обеспечения они не слишком интересны.

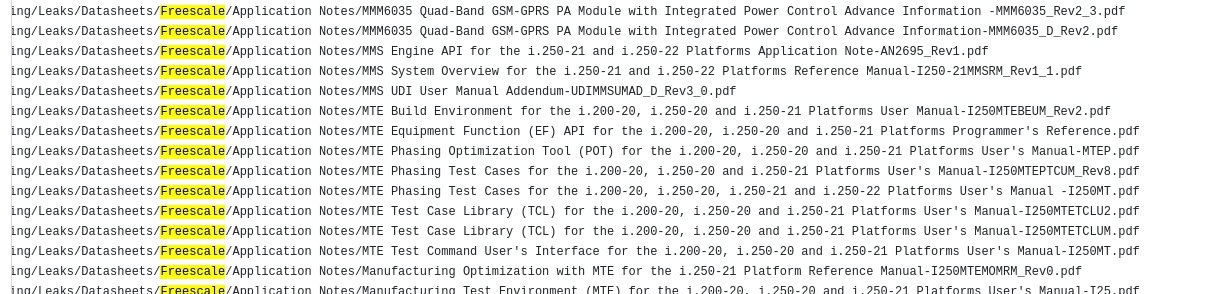

Список некоторых файлов документации, которая должна была поставляться с DevKit'ами Motorola/Freescale i.250
Вместе с DevKit'ами должна была идти документация и различный софт, позволяющий заливать прошивку на DevKit и даже отлаживать её. Увы, но такая роскошь в публичном доступе пока не была обнаружена.
Описание LG G252 и LG S3500
Поговорим о самом интересном, об этих мобильных телефонах от LG. Первый, LG G252 предназначался в основном для азиатско-китайского рынка и был выпущен в 2005 году. И судя по наличию лотов на GooFish, телефон в Азии активно продавался.

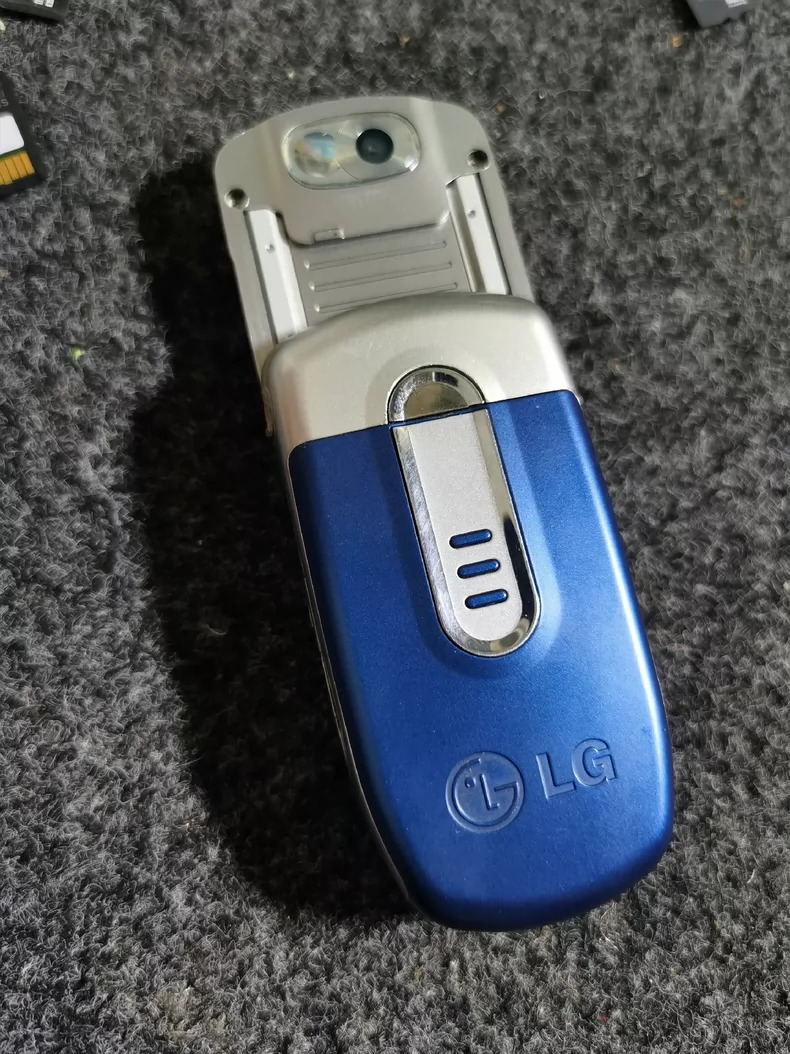

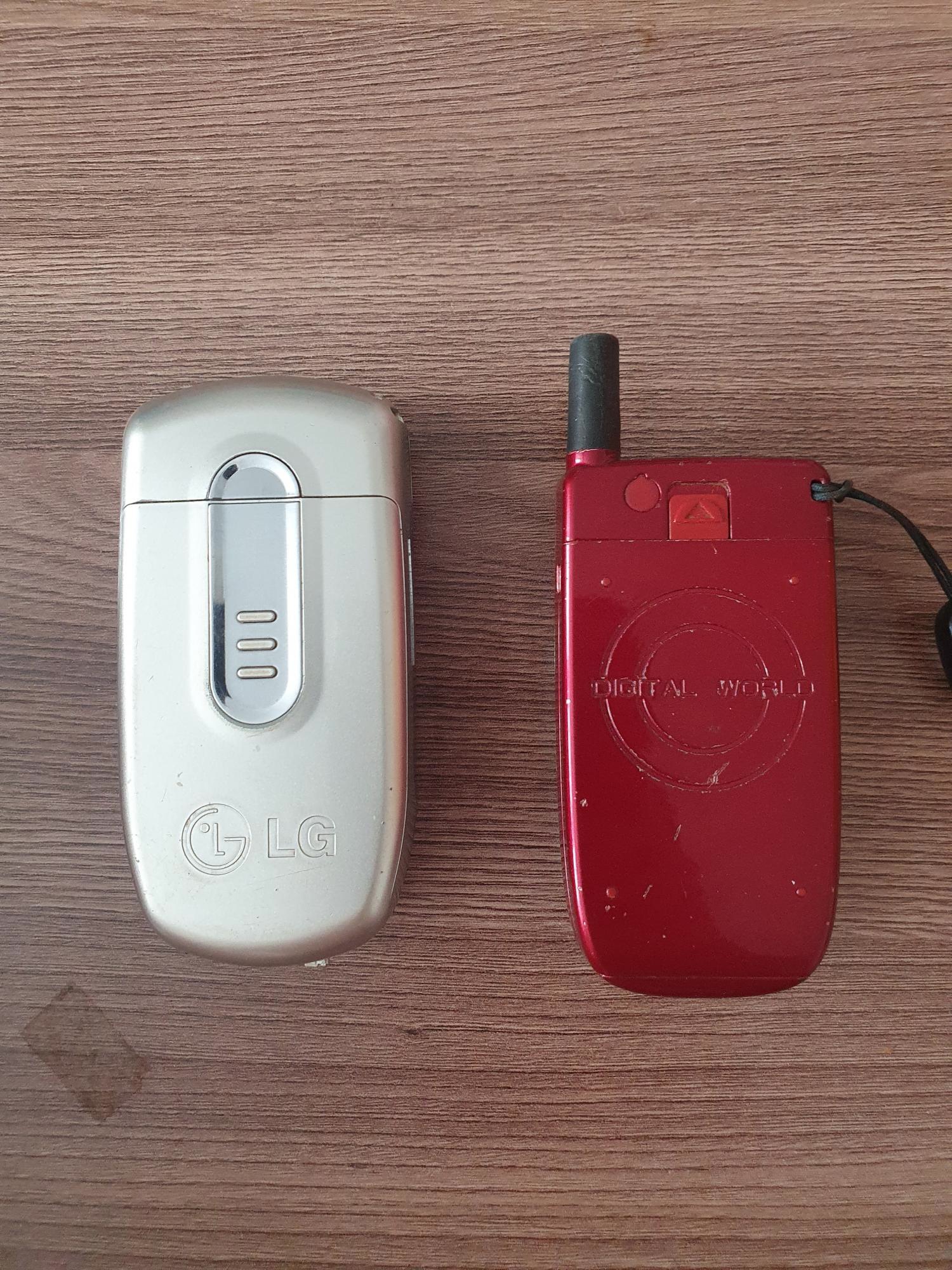

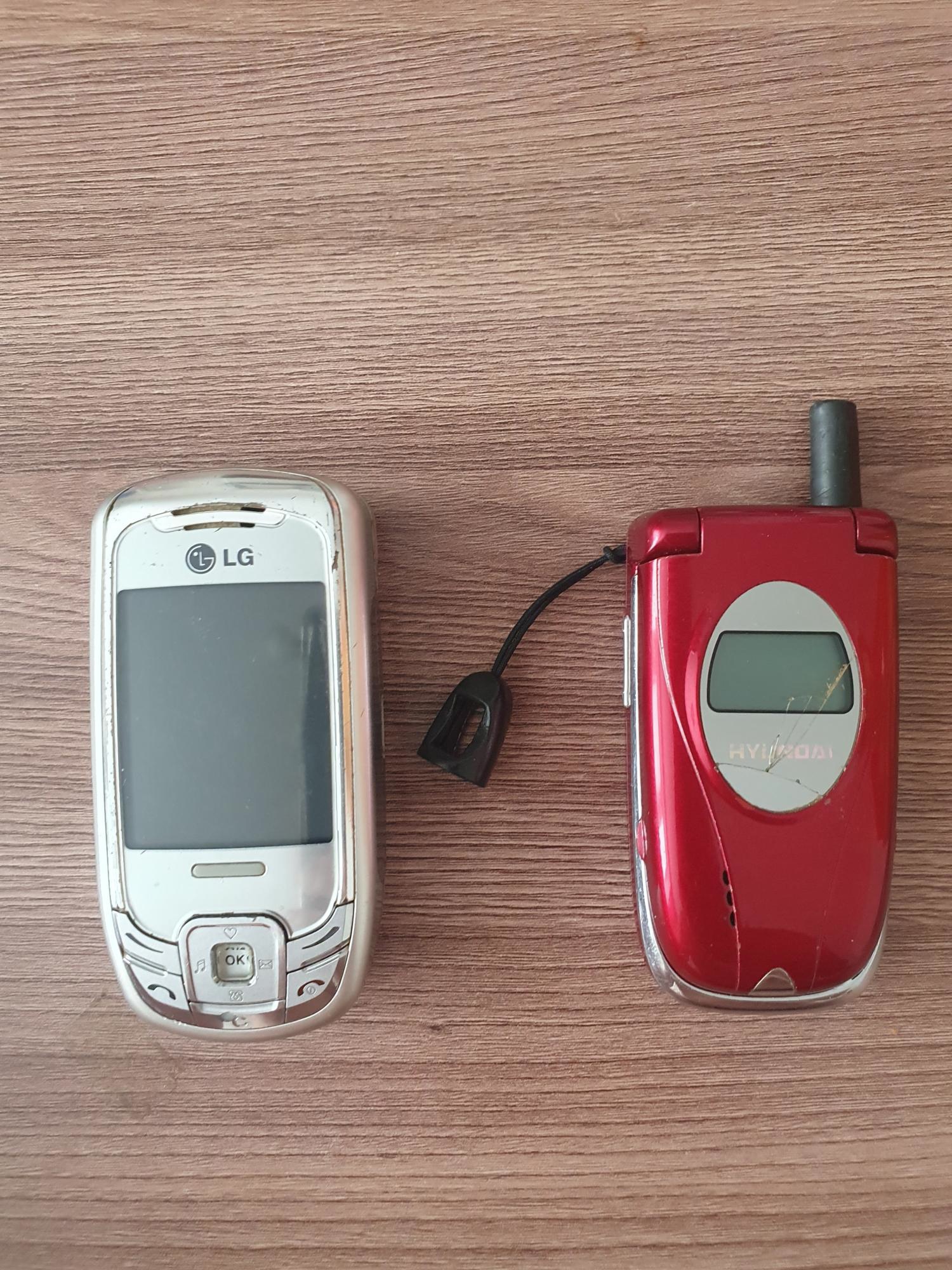

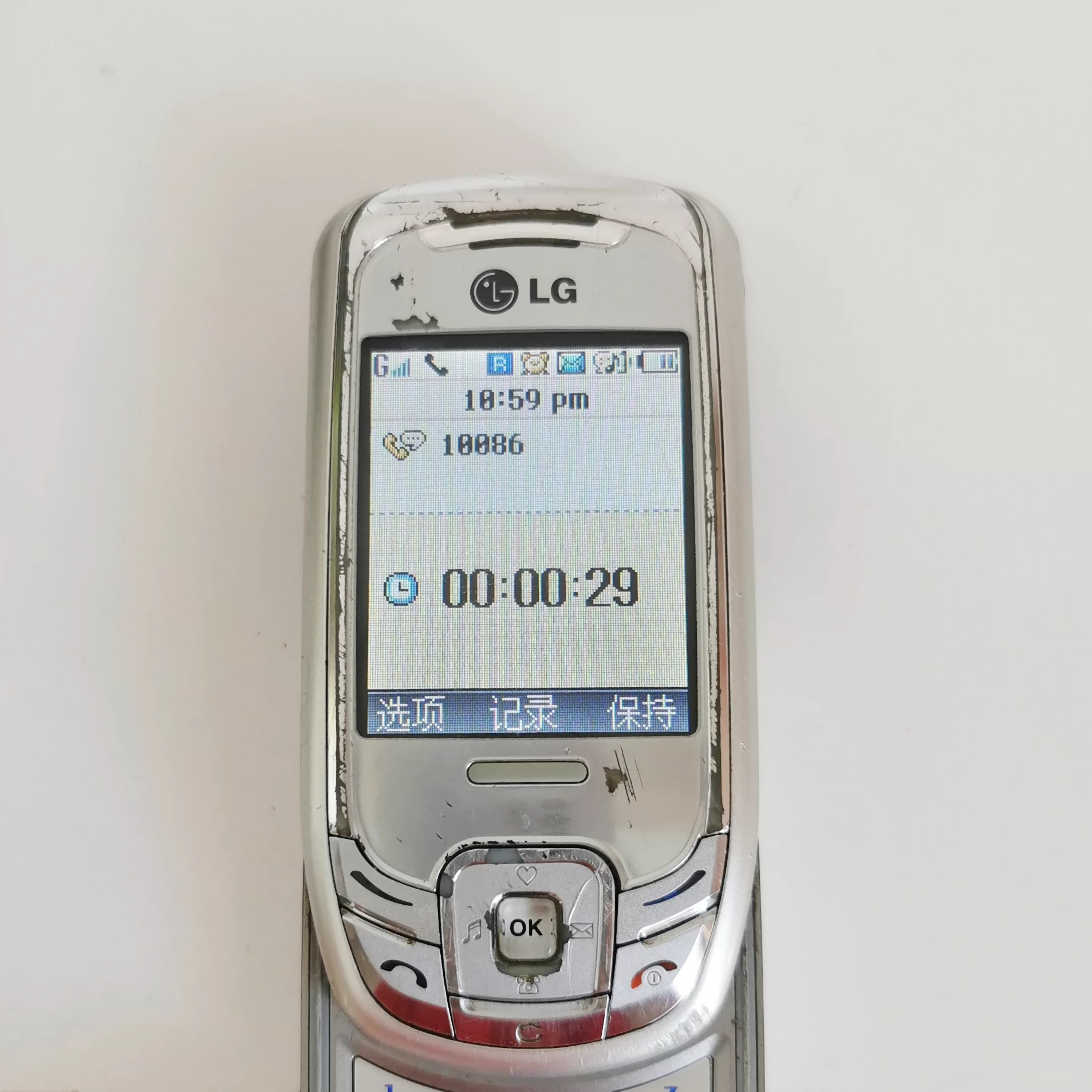

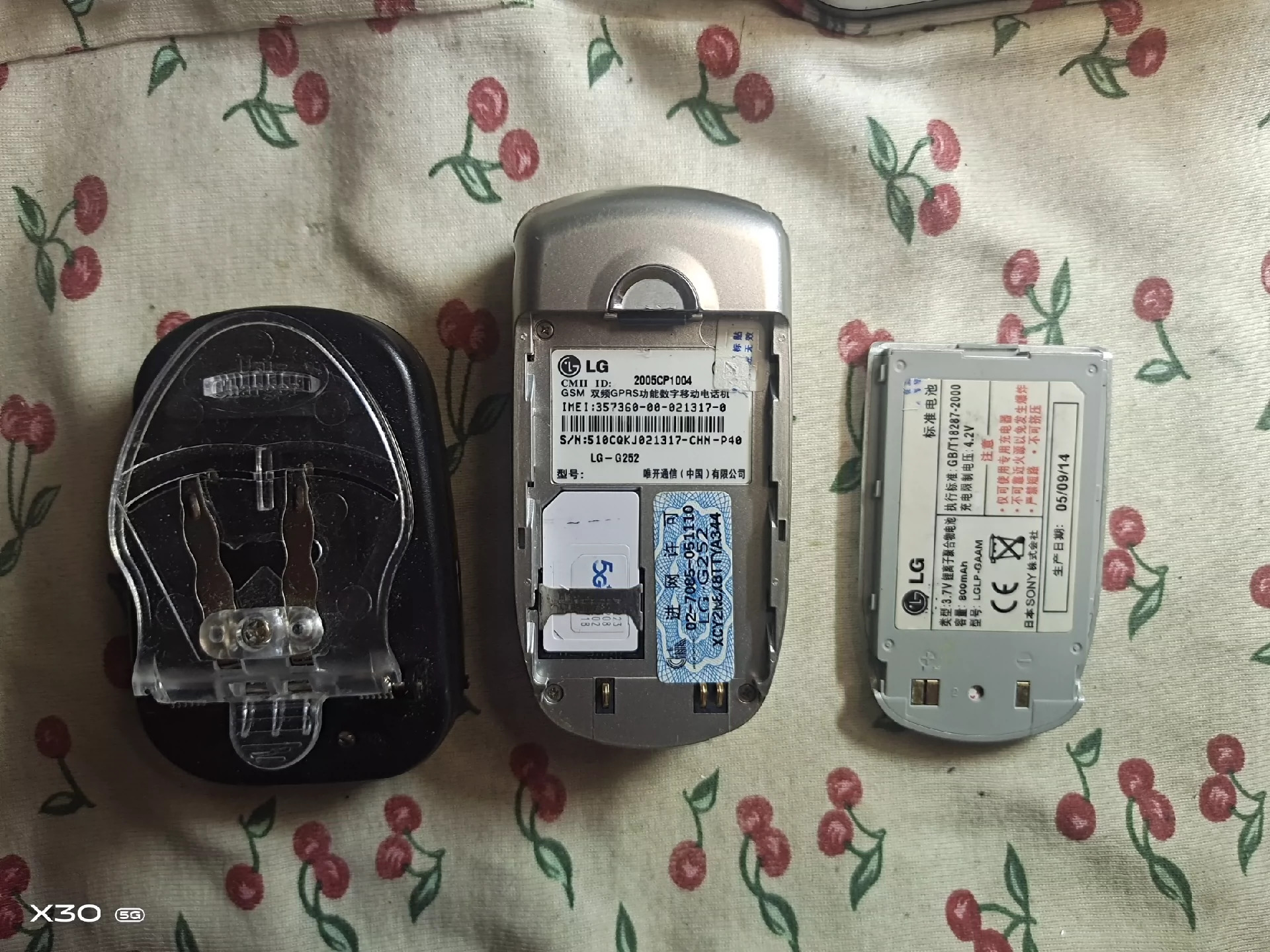

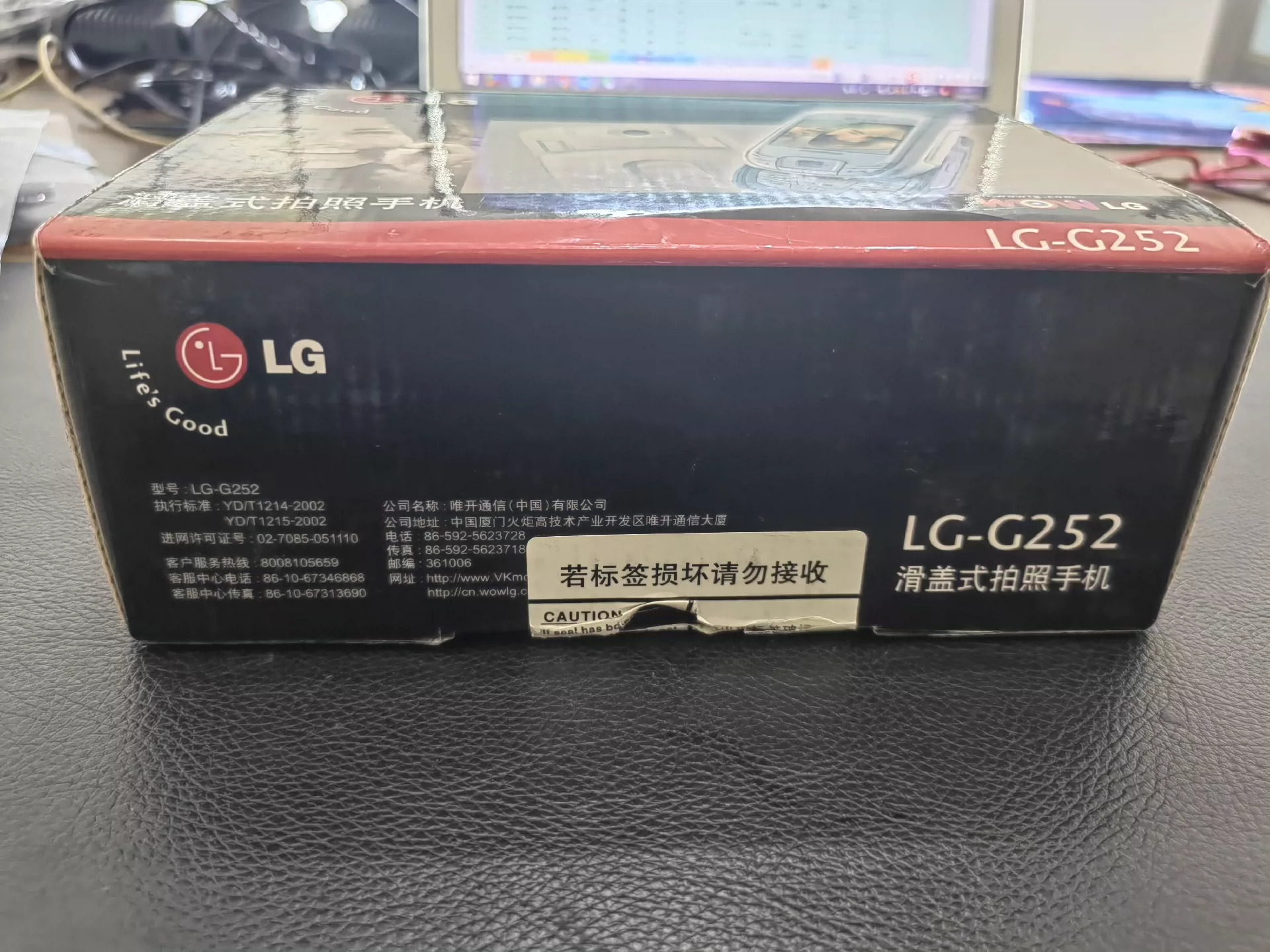

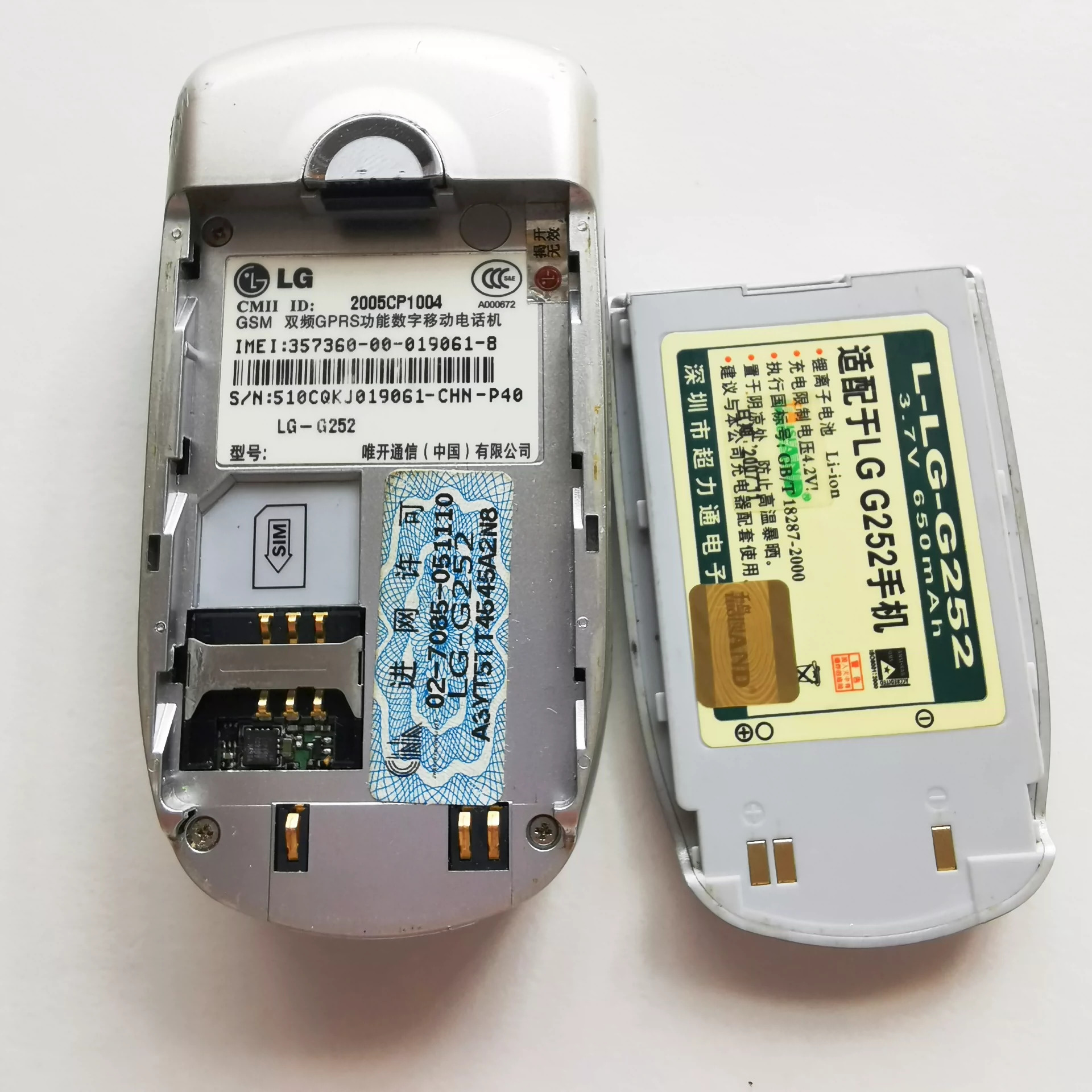

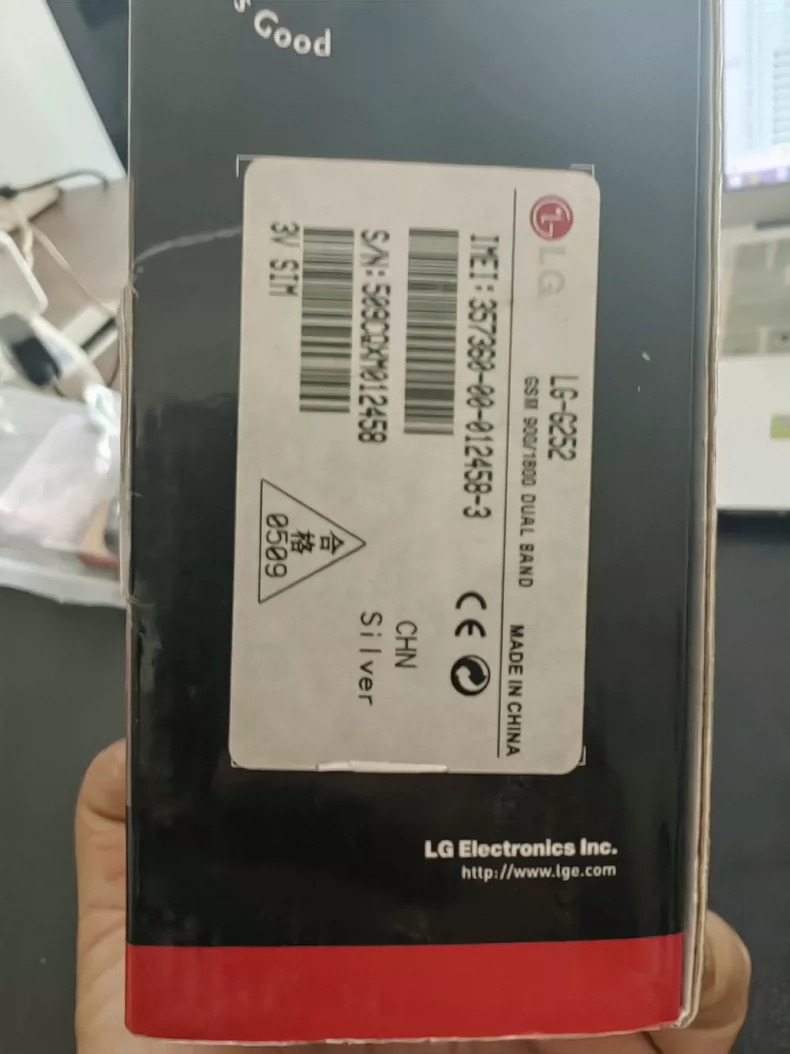

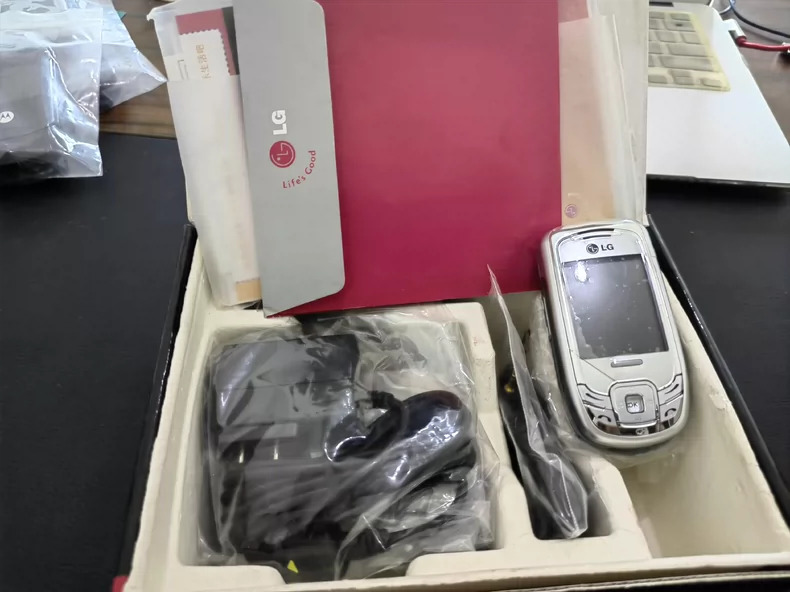

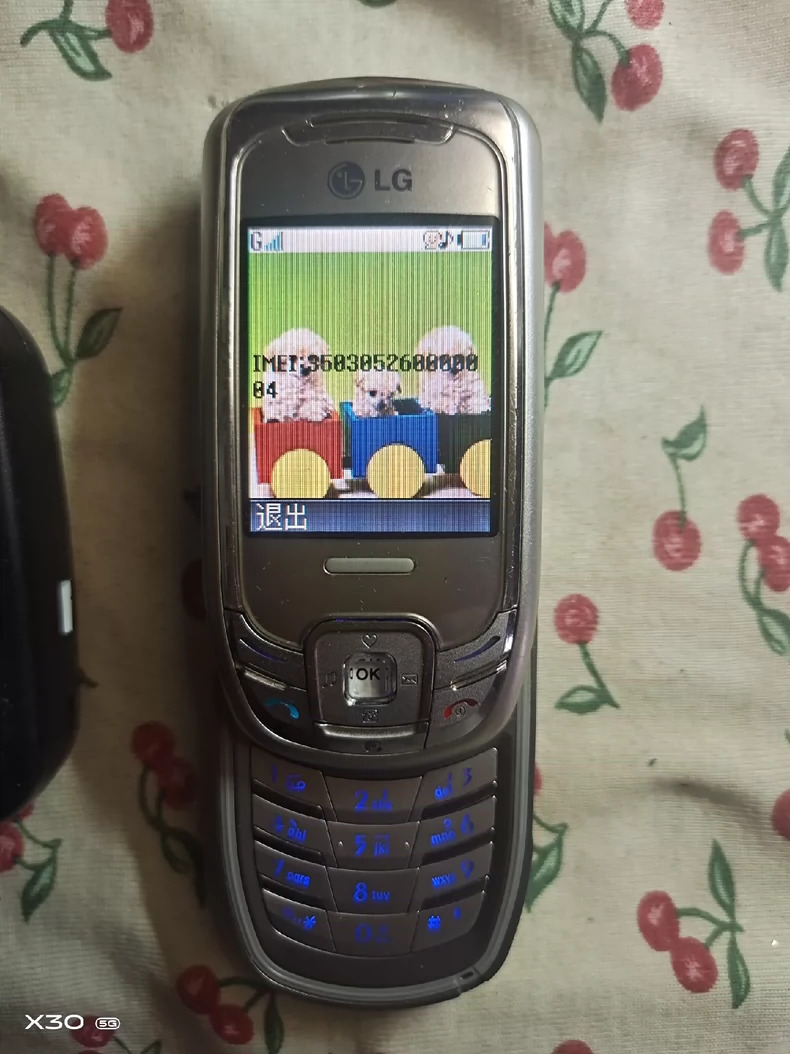

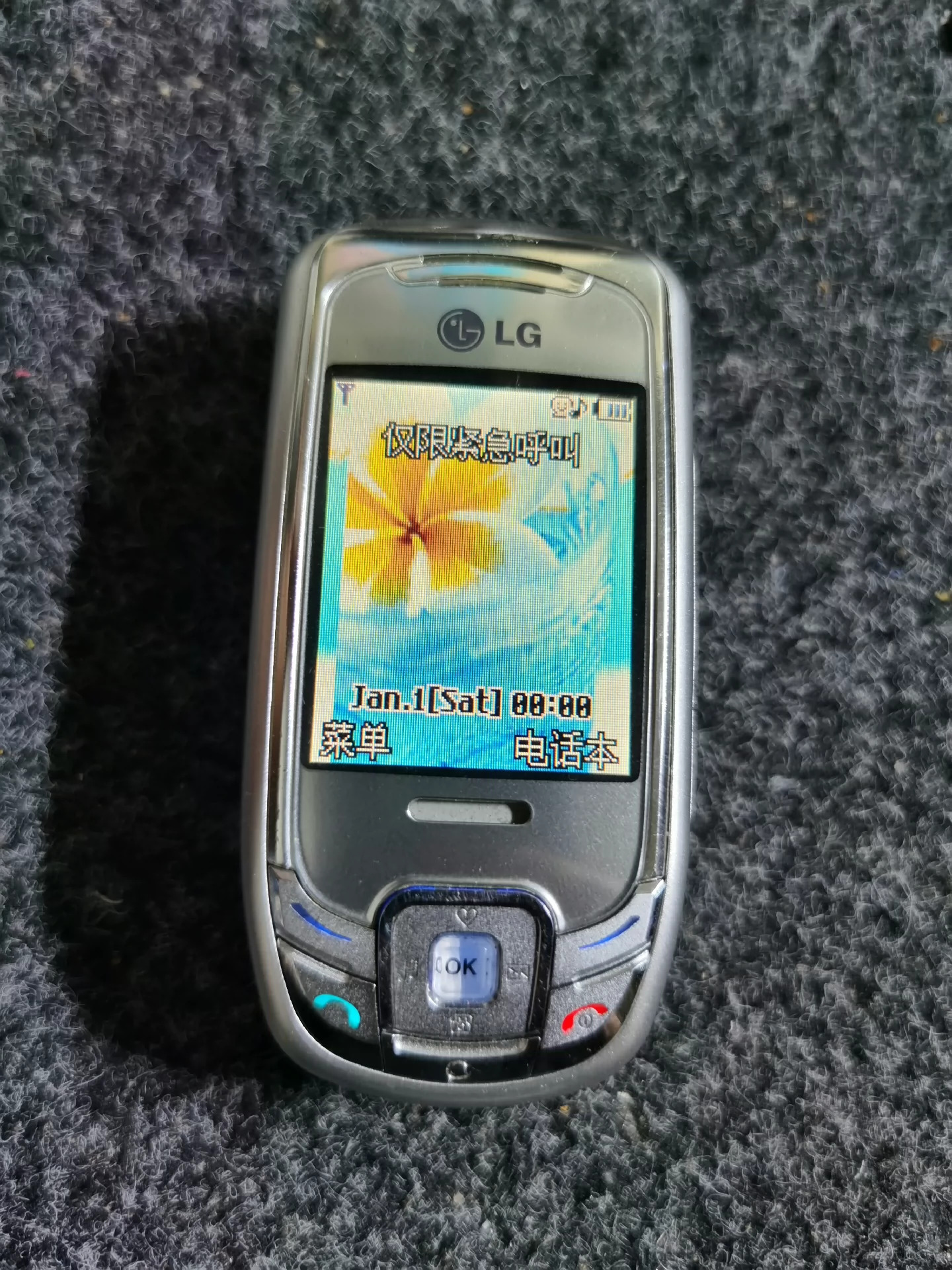

Фотографии LG G252 из различных лотов на GooFish
Интерфейс телефона компания LG реализовала свой собственный, по корейским лекалам и гайдлайнам. Так что даже и не скажешь, что внутри этот телефон является типичной Motorola по железу.

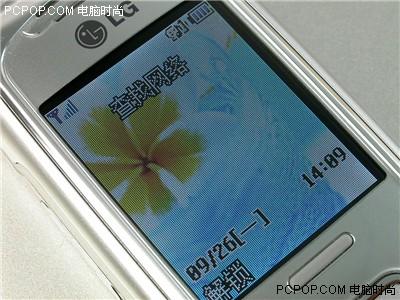

Дисплей яркий, скорее всего TFT или UFB матрица с разрешением 128x160 точек. В обзорах пишут что там 262K, но я сомневаюсь. А ещё там есть Always On Display для часов и даты как на E398. Круто, что в фотокамере присутствует полноэкранный видоискатель: недостижимый уровень для телефонов Motorola на Neptune LTE.
Небольшой видеообзор LG G252 от случайного продавца с GooFish

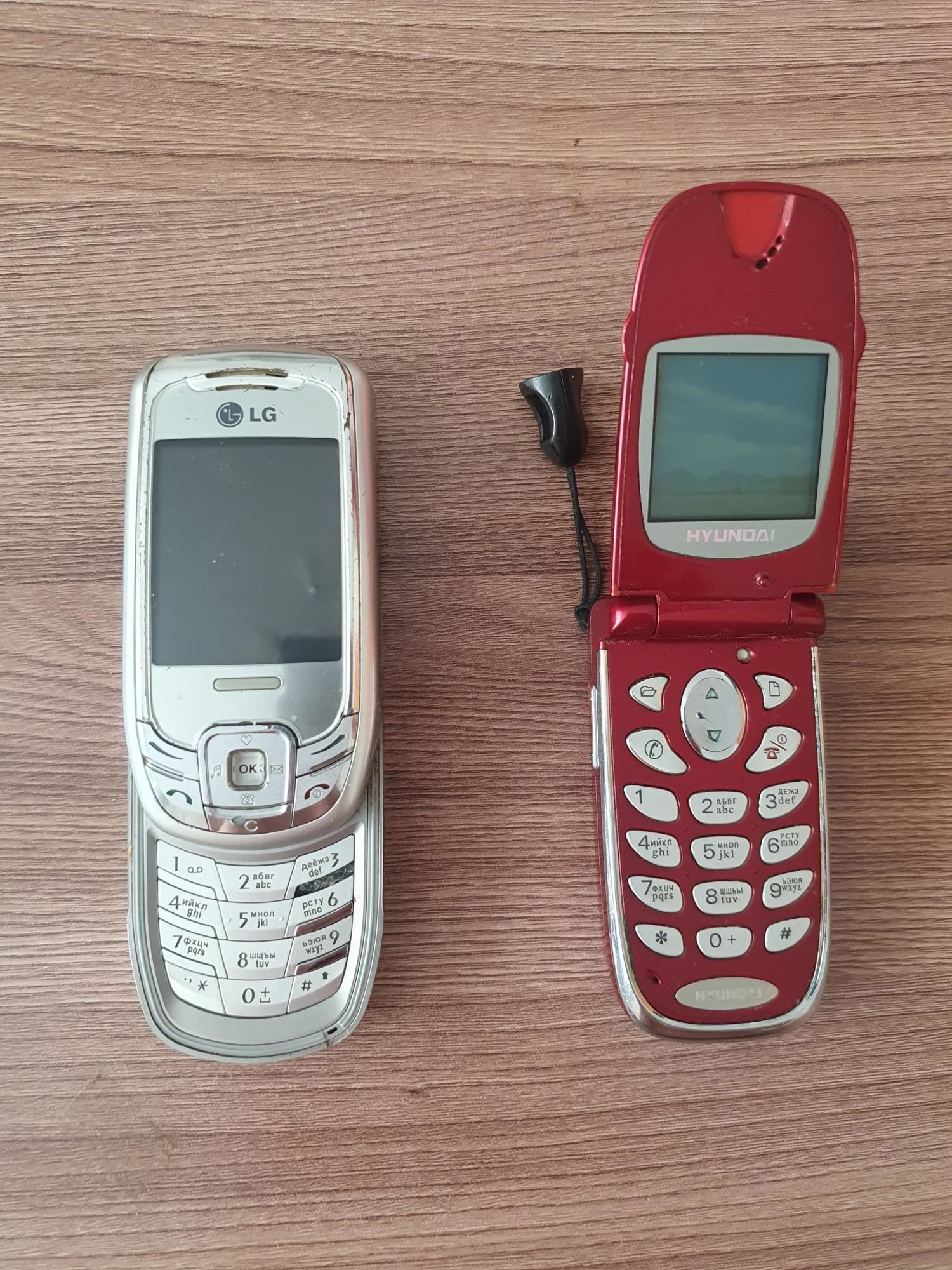

Интернациональной версией LG G252 стал LG S3500, который даже продавали в РФ в 2005-2006 годах. У него имеется локализованная кириллицей клавиатура и иногда он до сих пор всплывает на самых разных торговых площадках по типу VK или Avito.

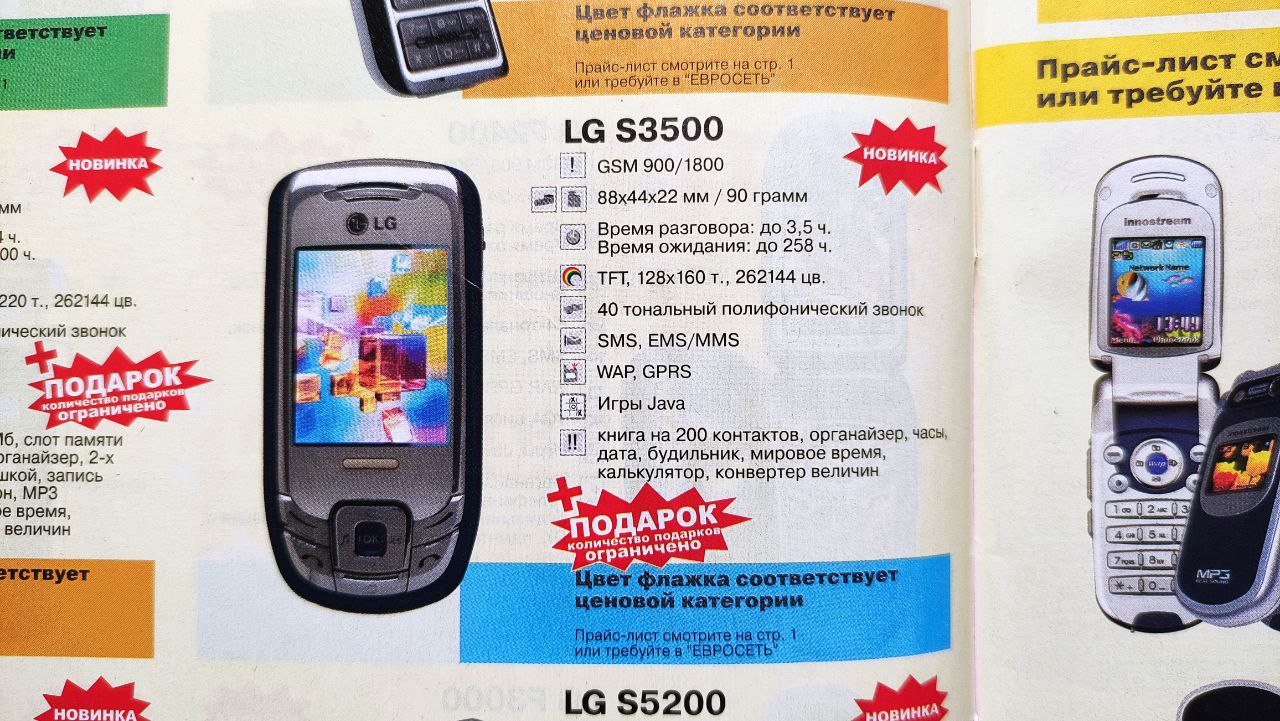

Мобильные журналы знали про этот телефон и заносили его в свои каталоги. В общем всё бы ничего, но лоты с LG S3500 чрезвычайно редки. Причиной тому по информации ремонтников с сайта https://mobile-files.com/ стал отзыв последних партий этого телефона из-за какой-то аппаратной неисправности, хотя первые ревизии всё-таки попали в продажу.
Мы с fkcoder'ом пару вечеров пытались запустить прошивки LG G252 и LG S3500 в утёкшем эмуляторе Neptune SimTech MOOSE, но как и в случае с Siemens CC75 удалось запустить лишь бут. А вот дальше проблемы начинаются уже с самой прошивкой, либо на инициализации Flash-чипа, либо на инициализации контроллера дисплея. Так как эти телефоны от LG наверняка не используют ATI Imageon W2240, как какой-нибудь Motorola SLVR L6, эмуляция которого работает. И кстати, прошивка этих телефонов LG конечно же тоже скомпилирована под Big-Endian режим.

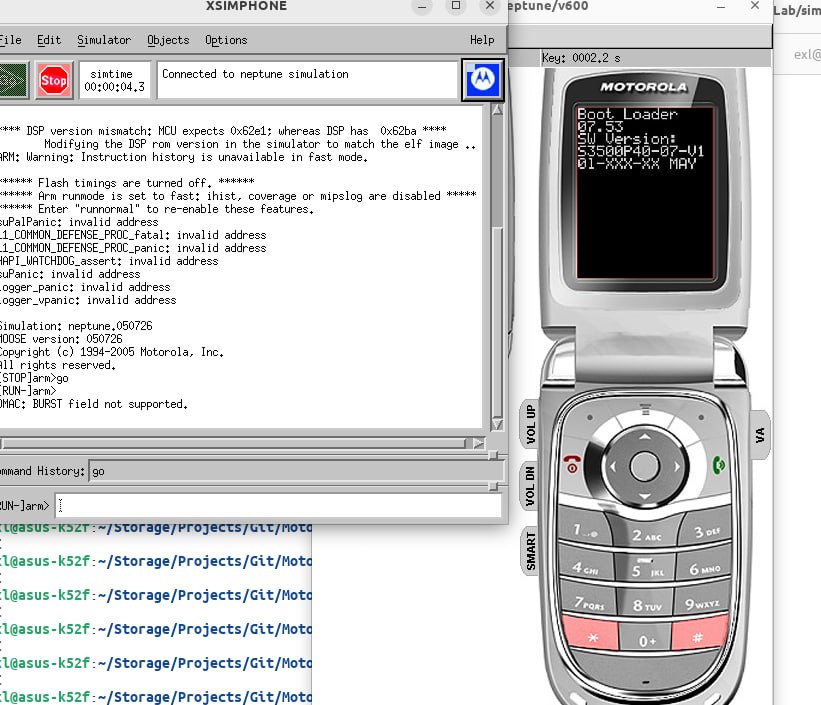

Запущенный Boot Loader 07.53 от LG S3500 в эмуляторе SimTech MOOSE на профиле Motorola V600
Из-за редкости и исчезающе малого количества LG G252 и LG S3500 в продаже нам до сих пор неизвестно следующее:

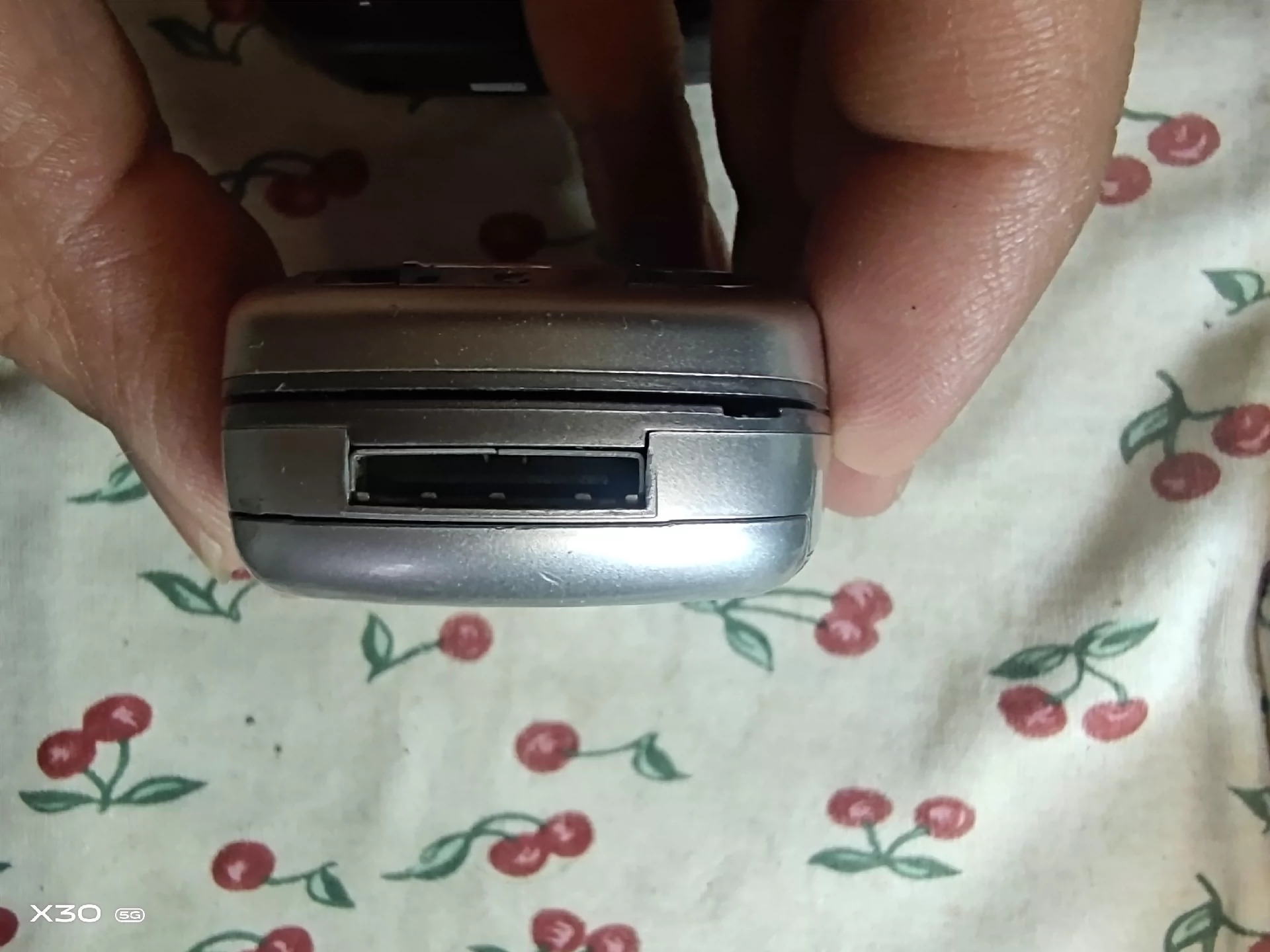

🟩 Какой разъём имеет этот телефон и прошивается ли стандартным кабелем TTA-24 <=> USB от мобильных телефонов Samsung и LG тех лет.
🟩 Заходит ли этот телефон в Boot Loader по нажатию волшебных кнопок * и # вместе с нажатием красной трубки или вставкой аккумулятора.
🟩 Существует ли какой-либо официальный или неофициальный софт для прошивки LG G252 и LG S3500.
🟩 Имеет ли этот телефон возможность съёмки видеороликов.
🟩 Flash-память какого производителя использована? Мы пробовали подгружать RAMDLD из G252/S3500 в Siemens CC75, это не сработало. Тогда это наверняка не Spansion.
Увы, документация по типу сервис-мануалов или принципиальных схем для LG G252 и LG S3500 в публичном доступе отсутствует.
Прошивки, буты, FullROM-дампы и MiniFlex-файлы можно скачать по этим ссылкам:
Прикреплённые файлы:
Примечательно то, что стандартными флешерами, такими как PST, MFFT и RSD Lite эти SHX-прошивки от телефонов LG не открываются, но зато прекрасно открываются и распаковываются с помощью Flash&Backup 3.09, это говорит нам о том, что Motorola/Freescale поставляла своим клиентам, которые покупали платформу i.250 для дальнейших разработок на ней, специальные и отличные от стандартных флешеры. Ещё одним интересным фактом является наличие HS-MiniFlex'а в архиве одной из прошивок, это серьёзный аргумент в пользу того, что телефоны от LG поддерживали P2K-режим.
Сравнение SHX-файлов Motorola V600 и LG S3500, P2K Superfile vs. I250 Superfile, CSF Protected UNIX Generated Superfile vs. PC-DOS Generated Superfile
SHX-файлы прошивок LG G252/S3500 и прошивок Motorola несколько отличаются в деталях и в заголовках, но суть у них общая: специальным образом подготовленные S-Record (SREC) файлы, которые разделены на кодовые группы (CG). Их порядковые номера, структура и адресация совпадают с традиционными для платформы Neptune LTE. Прошивка сильно похожа на таковую для Siemens CC75: бут тоже имеет версию 07.53 и полностью совпадает (до зоны CG5/hwcfg) с таковым на CC75, а у PDS версия PDS_2006. RSA-подпись CG18 отсутствует, это значит что прошивка не защищена от сторонних модификаций. Какие-либо FotA-модули отсутствуют, из отличий от CC75 тут есть CG4 (LangPack) собственного формата. В прошивке имеется упоминание Motorola V600, которая скорее всего является базой всей платформы i.250 от Motorola/Freescale.
Фотографии пяти DevKit'ов Motorola/Freescale i.250, которые недавно появились на Avito по цене в 3000 руб за комплект
Кстати, стоит упомянуть, что DevKit'ы Motorola/Freescale i.250 не так давно всплыли в продаже на Avito, вот только без сопутствующей документации и программного обеспечения они не слишком интересны.
Список некоторых файлов документации, которая должна была поставляться с DevKit'ами Motorola/Freescale i.250
Вместе с DevKit'ами должна была идти документация и различный софт, позволяющий заливать прошивку на DevKit и даже отлаживать её. Увы, но такая роскошь в публичном доступе пока не была обнаружена.
Описание LG G252 и LG S3500
Поговорим о самом интересном, об этих мобильных телефонах от LG. Первый, LG G252 предназначался в основном для азиатско-китайского рынка и был выпущен в 2005 году. И судя по наличию лотов на GooFish, телефон в Азии активно продавался.
Фотографии LG G252 из различных лотов на GooFish
Интерфейс телефона компания LG реализовала свой собственный, по корейским лекалам и гайдлайнам. Так что даже и не скажешь, что внутри этот телефон является типичной Motorola по железу.
Дисплей яркий, скорее всего TFT или UFB матрица с разрешением 128x160 точек. В обзорах пишут что там 262K, но я сомневаюсь. А ещё там есть Always On Display для часов и даты как на E398. Круто, что в фотокамере присутствует полноэкранный видоискатель: недостижимый уровень для телефонов Motorola на Neptune LTE.
Небольшой видеообзор LG G252 от случайного продавца с GooFish
Интернациональной версией LG G252 стал LG S3500, который даже продавали в РФ в 2005-2006 годах. У него имеется локализованная кириллицей клавиатура и иногда он до сих пор всплывает на самых разных торговых площадках по типу VK или Avito.
Мобильные журналы знали про этот телефон и заносили его в свои каталоги. В общем всё бы ничего, но лоты с LG S3500 чрезвычайно редки. Причиной тому по информации ремонтников с сайта https://mobile-files.com/ стал отзыв последних партий этого телефона из-за какой-то аппаратной неисправности, хотя первые ревизии всё-таки попали в продажу.
Мы с fkcoder'ом пару вечеров пытались запустить прошивки LG G252 и LG S3500 в утёкшем эмуляторе Neptune SimTech MOOSE, но как и в случае с Siemens CC75 удалось запустить лишь бут. А вот дальше проблемы начинаются уже с самой прошивкой, либо на инициализации Flash-чипа, либо на инициализации контроллера дисплея. Так как эти телефоны от LG наверняка не используют ATI Imageon W2240, как какой-нибудь Motorola SLVR L6, эмуляция которого работает. И кстати, прошивка этих телефонов LG конечно же тоже скомпилирована под Big-Endian режим.
Запущенный Boot Loader 07.53 от LG S3500 в эмуляторе SimTech MOOSE на профиле Motorola V600
Из-за редкости и исчезающе малого количества LG G252 и LG S3500 в продаже нам до сих пор неизвестно следующее:
🟩 Какой разъём имеет этот телефон и прошивается ли стандартным кабелем TTA-24 <=> USB от мобильных телефонов Samsung и LG тех лет.
🟩 Заходит ли этот телефон в Boot Loader по нажатию волшебных кнопок * и # вместе с нажатием красной трубки или вставкой аккумулятора.
🟩 Существует ли какой-либо официальный или неофициальный софт для прошивки LG G252 и LG S3500.
🟩 Имеет ли этот телефон возможность съёмки видеороликов.
🟩 Flash-память какого производителя использована? Мы пробовали подгружать RAMDLD из G252/S3500 в Siemens CC75, это не сработало. Тогда это наверняка не Spansion.
Увы, документация по типу сервис-мануалов или принципиальных схем для LG G252 и LG S3500 в публичном доступе отсутствует.
Прошивки, буты, FullROM-дампы и MiniFlex-файлы можно скачать по этим ссылкам:
- LG G252: https://firmware.center/firmware/LG/G252
- LG S3500: https://firmware.center/firmware/LG/S3500
