Scilab или Maxima, кто нибудь пользовался? Поделиться Опции

[W.G. Gates III]

почему мне это интересно? потому что есть одна очень щекотливая проблема. нужно по передаточной функции системы (ну допустим w(p)=1/(5p+1) или другого звена) построить график переходного процесса.
может быть кто то из местных программистов или математиков может помоч?
насколько мне известно делаться это должно через обратное преобразование лапласа, но... что то не получается у меня.

[Евгений89]

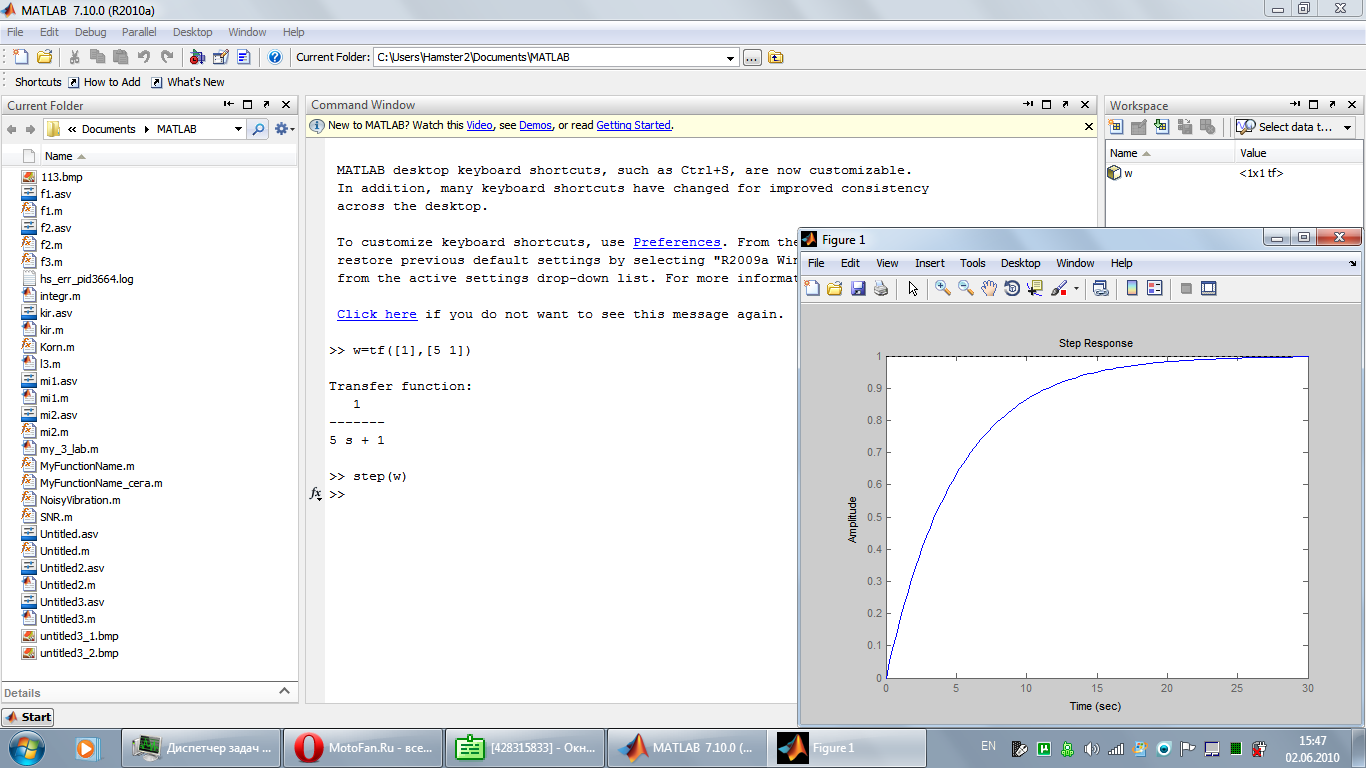

как в Scilab или Maxima не знаю, а в matlab
в командной строке вводишь
w=tf([1],[5 1])
затем
step(w) и график построился
только вот не помню там нужна ли обратная связь, если нужна то перед степом вводишь w1=w/(w+1) (или что-то подобное)
а затем уже step(w1)

Сообщение отредактировал Евгений89 - 2.6.2010, 11:52

[W.G. Gates III]

Евгений89,
спасибо конечно, но для матлаба я находил. А нужен именно scilab...

[W.G. Gates III]

Евгений89, а мог бы ты написать эти две строки
w=tf([1],[5 1])
step(w)
сохранить файл и скинуть мне?

[A.Vas]

W.G. Gates III,
Scilab ведь поддерживает прямое и обратное преобразование Лапласа, так? Если да, то сделай так:
0. Выполняешь прямое преобразование Лапласа над единичной ступенькой. Остаточные знания по теории автоматического управления подсказывают мне, что в результате получится функция 1/s (s - оператор Лапласа).
1. Умножаешь свою функцию на результат шага 0. Получаешь функцию 1 / (s * (5s + 1)).
2. Выполняешь обратное преобразование Лапласа над функцией-результатом шага 1. Должна получиться некая функция f(t).
3. Строишь график этой функции - это и будет отклик исходного звена на единичную ступеньку.

Если исходное звено будет иметь другую передаточную функцию, замени её на шаге 1.

Сообщение отредактировал A.Vas - 3.6.2010, 8:31
