Метод контурных токов, Люди которые разбираются, помогите =) Поделиться Опции

[Alex-motoL9]

Привет всем форумчанам
Помогите пожалуста разобратся с таким заданием:

Заданы величины ЭДС (E1=100в;E2=120в) , схемы и все сопротивления:
R1=120 ом
R2=100 ом
R3=180 ом
R4=140 ом
R5=120 ом
R6=120 ом
R7=120 ом
Определить токи во всех ветвях схемы методом контурных токов

Если можно разжуйте пожалуста поподробнее(по пунктам 1,2,3... , хочу разобратся как правильно решать подобные задания)

За рание огромное спасибо

[Andrew_71]

Я, конечно, далеко не спец... Но кажется сначала надо треугольник R1-R5-R6 преобразовать в звезду (и вычислить новые сопротивления), затем выбирать контур (всего их два получится) и проставлять токи. Потом вернуться к первой схеме и проставить токи в треугольнике R1-R5-R6.

[W.G. Gates III]

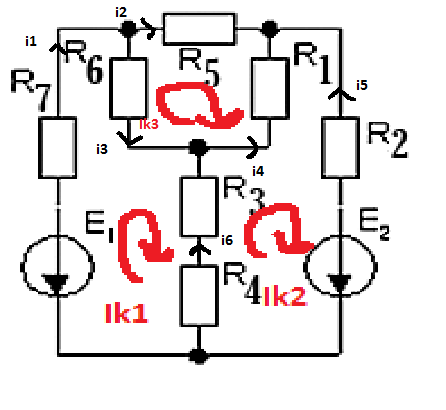

1) Определяем контурные токи (красные)
первый контур
R7*Ik1+R6(Ik1-Ik3)+R3(Ik1-Ik3)+R4(Ik1-Ik3)=-E1;
второй контур
R4(Ik2-Ik1)+R3(Ik2-Ik1)+R1(Ik2-Ik3)-R2*Ik2=E2;
третий контур
R6(-Ik3+Ik1)+R5*Ik3+R1(-Ik3+Ik2)=0;
система из трех уравнений с тремя неизвестными -> решаема
2) определяем токи
i1=Ik1;
i2=Ik3;
i3=Ik1-Ik3;
и т.д.
конечно могу ошибаться т.к. давно не решал

Сообщение отредактировал W.G. Gates III - 31.10.2010, 7:31
