Помогите пожалуйста!появилась проблема перестал работать левый динамик недавно, незнаю почему!отдавал в сц скказали что тип какой то шлейф отходит, ну они приклеили его, динамик проработал денек и опять перестал(хотя динамики 100% рабочии, проверено)!я разбирал тело, динамики точн вс6е норм коонектятся)проверял)пробовал подставлять все точн работает, ну на левый канал звук вообще не идет не в динамике, не в гарнитуре)одним словом левый канал не работает((или не коонектится мож)извините что не полчилось сфоткать, ну вот в инете нашел)проверял динамиком, подставлял контакты смоторел где есть звук нет)
что можн сделать чтоб это воостановить?)
Знаю что тема не раз обсуждалась, но просмотрев форум не в одной теме я не нашел решения этой проблемы(

[BALU]

Помогите пожалуйста!появилась проблема перестал работать левый динамик недавно, незнаю почему!отдавал в сц скказали что тип какой то шлейф отходит, ну они приклеили его, динамик проработал денек и опять перестал(хотя динамики 100% рабочии, проверено)!я разбирал тело, динамики точн вс6е норм коонектятся)проверял)пробовал подставлять все точн работает, ну на левый канал звук вообще не идет не в динамике, не в гарнитуре)одним словом левый канал не работает((или не коонектится мож)извините что не полчилось сфоткать, ну вот в инете нашел)проверял динамиком, подставлял контакты смоторел где есть звук нет)
что можн сделать чтоб это воостановить?)
Знаю что тема не раз обсуждалась, но просмотрев форум не в одной теме я не нашел решения этой проблемы(

а что СЦ говорит - то
отдавай снова пускай чинят
вроде как сц дает гарантию своих "работ" 1 месяц

[sayd]

они сказали что типо шлейф какой то отходит, ну они типо подклеили его, но толку динамик мож работал после сц может нет((месяц уже прошел)прост я пока смысла отдавать в сц пока не вижу, скажут опять какой нить шлейф отошел( не знаю, извините какой) и ниче толком не сделают)

[dedbl4]

непонятно мне только одно - о каком вообще шлейфе идёт речь?

[sayd]

я тоже не опнял(

[Igorek91]

sayd, уточни немного, а то не понял: на том фото в твоём посте, ты обозначил свои проблемы с железом или фото было уже готовое???

ну на левый канал звук вообще не идет не в динамике, не в гарнитуре)одним словом левый канал не работает(

на внешние динамики и на гарнитуру идут разные схемы питания)
но все берут свое начало в U900(КП)

[sayd]

-=underw@lk=-,

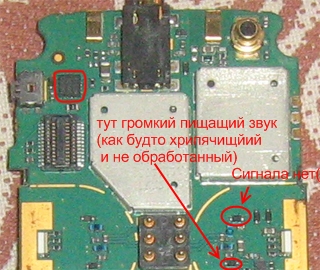

я взял готовую фотку в интрнете и отметил где естть контакт, а где нет)
прост сфотографировать сейчас в нормальтном качестве пока нет возможности)
U900- это что? усилитель левого канала?

[Igorek91]

я взял готовую фотку в интрнете и отметил где естть контакт, а где нет)
U900- это что? усилитель левого канала?

Нет! это вообще, так называемый, Контролер Питания телефона, просто он выполняет много функций)
Теперь именно по твоей теме:

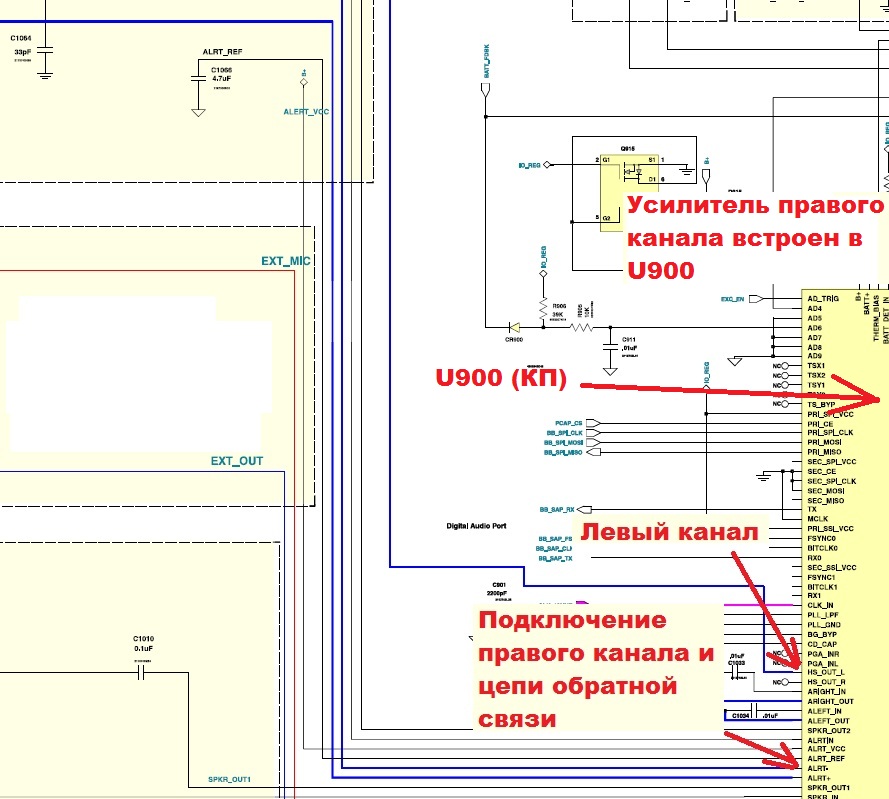

-для внешних стериодинамиков: усилок левого канала сделан отдельной микрухой U1060 + периферия возле динамика, усилок правого канала находиться в U900(периферия находится возле динамика).Оба динамика всё равно питаются от U900. Они выполнены по мостовой схеме, то есть сигнал "+" и сигнал "-" на каждый канал.
-гарнитура: усилитель находится в U900(КП), снаружи находиться только периферия(фильтры и прочее), схема выполнения простая - "сигнал и земля" на каждый канал.

[sayd]

понятн
и что мне делать тогда?

[Igorek91]

попробуй прогреть КП паяльным феном

[sayd]

а можешь показать где это кп находится не на схеме, а на фотке платы?а то я с схемами не очень дружу
и сколько будет стоить примерно в сц прогрев этого кн?

[Igorek91]

а можешь показать где это кп находится не на схеме, а на фотке платы?а то я с схемами не очень дружу

объясню просто - он находиться под клавиатурой, с правой стороны под съёмным экраном(большая чёрная микруха с множеством лапок)

и сколько будет стоить примерно в сц прогрев этого КП?

сколько будет стоить я не знаю(у мну есть собственная паяльная станция )

[sayd]

ну даже если дело в этой микрухи то почему правый канал работает, раз они берут начало в одном месте?

[Igorek91]

ну даже если дело в этой микрухи то почему правый канал работает, раз они берут начало в одном месте?

лапок то много, да и не факт что в самой плате дорожки целые или что-то ещё
по крайней мере прогрев лишним не будет)

[sayd]

ладн посмотирм)

[Igorek91]

я б ещё прогрел места возле динамиков где сами фильтры и цепи обратной связи находятся

если что пиши в личку или стучи в аську)

[gervant]

я б ещё прогрел места возле динамиков где сами фильтры и цепи обратной связи находятся

если что пиши в личку или стучи в аську)

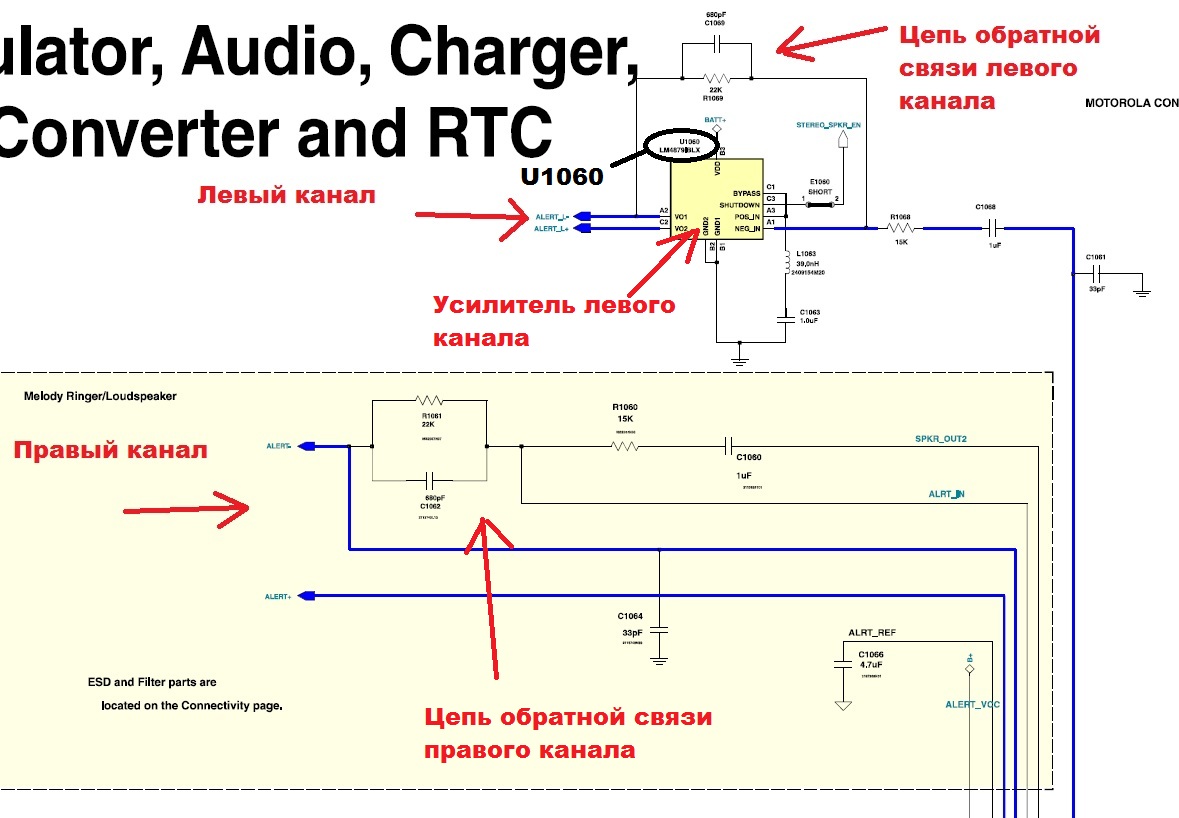

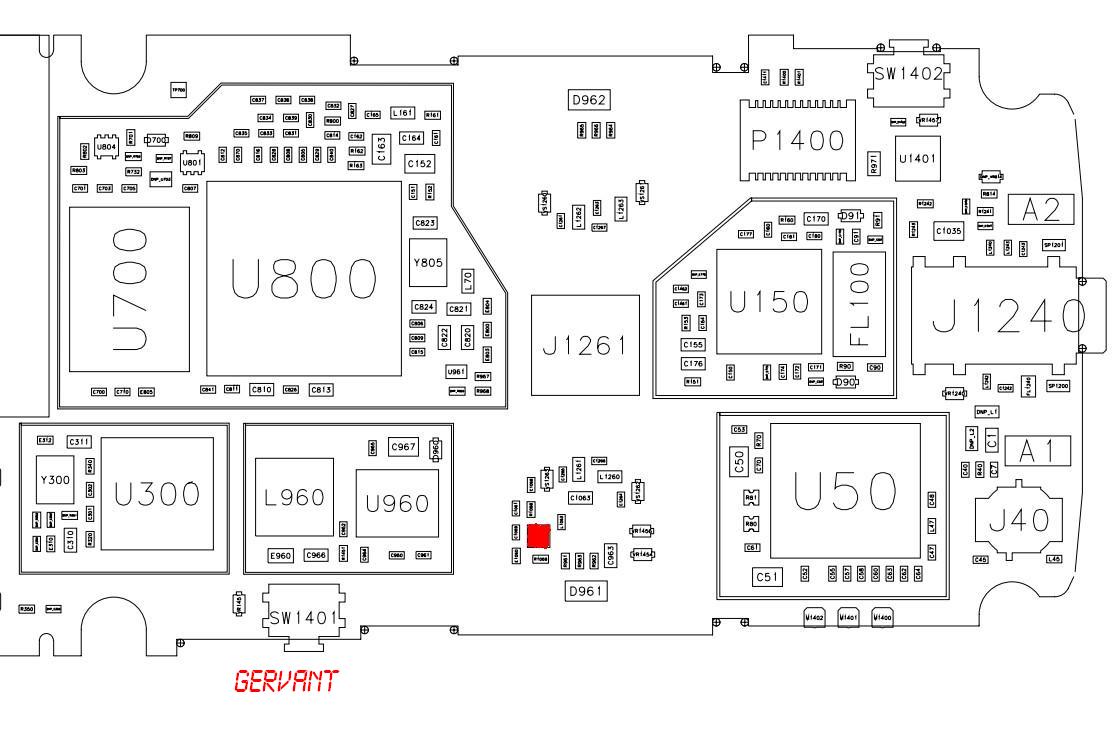

большая вероятность что накрывается U1060. возможно под ней обугленная плата, при наворачивании громкости зачастую выгорает и отказывает либо один канал либо оба сразу. (на рис. означен красным)

[Igorek91]

большая вероятность что накрывается U1060. возможно под ней обугленная плата, при наворачивании громкости зачастую выгорает и отказывает либо один канал либо оба сразу. (на рис. означен красным)

ну вообще-то U1060 это усилок только левого канала, как-то странно, что у тебя оба отказывают 0_о

[gervant]

большая вероятность что накрывается U1060. возможно под ней обугленная плата, при наворачивании громкости зачастую выгорает и отказывает либо один канал либо оба сразу. (на рис. означен красным)

ну вообще-то U1060 это усилок только левого канала, как-то странно, что у тебя оба отказывают 0_о

Это усилитель обоих каналов, ты хоть схему раз в жизни открывал? Удивительный расклад, если усилитель полифонии стоит под одним динамиком значит он только этот динамик обслуживает?? классная логика, схему открой и посмотри сперва, а потом удивляйся.

[Igorek91]

Это усилитель обоих каналов, ты хоть схему раз в жизни открывал? Удивительный расклад, если усилитель полифонии стоит под одним динамиком значит он только этот динамик обслуживает?? классная логика, схему открой и посмотри сперва, а потом удивляйся.

Уважаемый gervant, откройте схему и сами внимательно посмотрите!!!
А потом скажите, что Я прав

Можете посмотреть под спойлером вырезку из схемы

[close]

Сообщение отредактировал -=underw@lk=- - 18.12.2010, 23:17

[gervant]

Это усилитель обоих каналов, ты хоть схему раз в жизни открывал? Удивительный расклад, если усилитель полифонии стоит под одним динамиком значит он только этот динамик обслуживает?? классная логика, схему открой и посмотри сперва, а потом удивляйся.

Уважаемый gervant, откройте схему и сами внимательно посмотрите!!!
А потом скажите, что Я прав

Можете посмотреть под спойлером вырезку из схемы

[close]

Действительно прав , намудрили в свое время разработчики, скачал схему нормальную и посмотрел, моя старая была скачана году в 2005м и при увеличении размывалась так что прочитать маркеры было трудно. НО факт остается фактом, левый динамик не поет, значит усилу хана. Не один ремонтировал с такой бедой, только как-то не обращал внимания на то что действительно в отказе левый динамик был, но не оба. Под U1060 все так выгорало, что новый компонент приходилось вверх брюхом приклеивать рядом на плату и припаиваться проводками в выгоревшую воронку и на соседние компоненты, а после все заливать эпоксидкой тонким слоем. Хоть и ремонтирую телы уже пятилетку, а все же моменты упускаю, потому что неисправности как бы узнаю по симптомам и в голове срабатывает старт на замену нужного компонента. в схемы если заглядываю то в последнее время разве что для новых моделей, а старые уже автоматом обрабатываются.

Сообщение отредактировал gervant - 19.12.2010, 11:12

[sayd]

gervant,
а усилок заменять можно только анологичным(из е398)??

Сообщение отредактировал sayd - 19.12.2010, 16:01

[Igorek91]

а усилок заменять можно толmuко анологичным(из е398)??

скорее всего да, из данных аппаратов точно можно: е398/е790/е1
если где-то ещё можно найти микруху "LM4879IBLX", то и оттуда)

[gervant]

а усилок заменять можно толmuко анологичным(из е398)??

скорее всего да, из данных аппаратов точно можно: е398/е790/е1
если где-то ещё можно найти микруху "LM4879IBLX", то и оттуда)

Вообще то аналоги есть, когда-то ставил со старых нокиа и сонек, они могут быть не квадратной а прямоугольной формы, но все же аналоги. Какие точно ставил не помню, последний раз е398 приносили с такой проблеммой года 2 назад, вымерли они у нас уже ( себе три штуки оставил на память ) но точно ставил вверх брюхом рядом с пятаками на плате и бросал перемычки, а потом заливал клеем чтоб от вибрации не оторвалось ничего. можно даташит скачать и глянуть, полюбому без него не обойтись с аналогами, распин то надо оттуда брать, как правильно перемычки бросать от микры на пятаки. Думаю лучше отнести в СЦ тел. если мастера нормальные то поднимут схемы, даташиты и сделают замену, либо с донора поставят если не испугаются гари под микрой.
