Распиновка зарядки к ZN5, Надо сделать зарядку Поделиться Опции

[Bester]

Купил ZN5 без зарядки, сейчас заряжаю от USB, но не всегда есть компьютер под рукой. Хочу сделать зарядку для него имея блок питания (зарядка для SE) и USB кабель. Пробовал искать информацию в интернете как правильно это сделать, но ничего полезного не нашол.
Вот распиновка разьема телефона:


Pin Name Color Description
1 VCC Red +5 V
2 D− White Data −
3 D+ Green Data +
4 ID none permits distinction of
Micro-A- and Micro-B-Plug
Type A: connected to Ground
Type B: not connected
5 GND Black Signal Ground

Проблема в том, что если просто подключать блок питания к 1 и 5 контактах, то телефон не заряжается. Читал где-то, что в некоторых зарядках замкнуты контакты D+ и D-. Пробовал замыкать 2 и 3 и подавать напряжение на контакты 1 и 5 - телефон не заряжается.
Может кто-то подскажет, как правильно сделать зарядку для этого телефона?

[T3D]

Bester, а зарядка по параметрам точно подходит?
Не проще ли купить готовую зарядку от самсунга/SE?

[-RPG-]

хоспаде, зарядник стоит 100 рублев, стоит ли заморачиваться?

[ritm9393]

а самый простой уж всего та 70р стоит

[Offset]

Bester, экономия к хорошему не приводит, сам знаешь.. Не дай Бог, конечно, перепутаешь полярность, или другая какая-та фигня получится, получишь не ZN5, а труп, погорят контроллеры питания - возможности их заменить - на данный момент нету. Так что не экономь даже те же 350 рублей на оригинал, китайская за 70-100 рублей будет заряжать плохо тел, так как там очень слабые параметры выходной мощности... В общем, советую тебе прислушаться.

Сообщение отредактировал Offset - 30.1.2011, 19:50

[mbv06]

и еще нужно учесть что зина вредная.. и не заряжается на всех зарядных(особенно дешевых)

[Bester]

Спасибо за советы, но хотелось бы что-то по сути...

[Programmer-tm(Мотофан.)]

Bester,
По сути: смотри распиновку зарядника от l7 тут схожая ситуация...

[9k35]

4 pin через резистор 200k к 5 pin(GND) http://pinouts.ru/CellularPhones-A-N/motor...sb_pinout.shtml

[Art]

Тоже бы хотелось узнать побольше об этом разьёме. (на клаве не работает твёрдый знак )

Ситуация такая, разьём немного толи раздолбан толи расшатан, вобщем от обычной зарядки (оригинальной) телефон отказывается заряжаться. От шнура подключённого к компьютеру, телефон с горем пополам подключается и заряжается. Иногда уходит в ребут. (видимо что то замыкается там).

Вот вобщем вопросы. Как понимаю придётся перепаять разьём, где лучше такой же заказать или можно ли его откуданибудь выпаять, есть нокия китайская 8800 сломанная. Но там может быть другая распиновка. Или же посоветуйте что можно ещё с ним сделать

Мото не мой, у меня всё норм работает.

[M@t@rol@4k@]

У самого ЗУ сдох.
100% подходит ЗУ от Samsung Monte и подобных.
Это почти идеальная замена стандартному.Значения mAh максимально близки к тем в ЗУ от Motorola.
С SE и LG не проверял.От Nokia 8600 и подобных,что заряжаются через microUSB -не подходит!
Видимо,контакты расположены в другом порядке или мощность на выходе слишком мала(это,обычно,касается китайских зарядок)
Вообщем:
Да,мы все мужики и все можем сделать сами.
Но в данном случае лучше приобрести оригинальное ЗУ другого производителя,так как китайский ширпотреб или небольшая ошибка с вашей стороны - угроза не только аккумулятору, но и телефону.

P.S.У меня есть устройство для зарядки MP3- плеера с USB с розетки.Но в связке с оригинальным USB от ZN5 не работает.
Экран загорается,но зарядка не идет.
Тут,скорей всего, дело в малой выходной мощности(для USB около 550 mAh, если не ошибаюсь)

Сообщение отредактировал M@t@rol@4k@ - 31.1.2011, 16:12

[T3D]

Пробовал зарядку от SE j108 зарядка шла. У самого зарядка от самсунга (пришла с телефоном в комплекте)

[Neomoto]

что ж вы от других марок телефонов пробуете когда отлично от Motorola V8 подходит. Сгорела от 380 вольт родная зарядка, купил от V8, проверил на месте - заряжает. Цена вопроса - 300 р.
Bester - соответственно можно поискать схемы для V8. Но я лично не нашел.

[UnrealT]

зарядка для Zn5 и E8 идентична? а то своя навернулась медным тазом, но есть возможность достать от тети зины нашару) просто так ехать за ЗУ 60 км влом) но и от ноты постоянно заряжать тоже влом)

[Programmer-tm(Мотофан.)]

зaрядки идeeнтичны

[9k35]

Для тех кто по тем или инным причинам вынужденн химичить с зарядкой. Хвост поставляемый в комплекте с телефоном это обычный USB кабель, его бесполезно подключать к сетевой USB зарядке. Им можно заряжать телефон только от компьютера, если установлены дрова для телефона, если дрова не стоят то и зарядки не будет. Для того, чтобы телефон нормально заряжался от стороннего зарядного устройства оно должно выдавать напряжение 5V и ток не мение 500mA, в разъёме mikro USB должен быть впаян резистор 200кОм между выводами 4 и
5(GND). Если кто не верит, берёт мультиметр, включает в режим измерения сопротивления и измеряет это самое сопротивление между указанными пинами.
С большой долей вероятности подойдёт зарядное устройство с разъёмом micro USB от любого современного телефона, так как с прошлого года производители телефонов договорились о унификации разъёма для телефонов (за стандарт принят micro USB и тут моторолла угадала) и зарядного устройства.
В свете последнего зарядка от ZN5 точно подходит для NOKIA Х2 и Х3-00 - проверено.

Сообщение отредактировал 9k35 - 1.2.2011, 13:04

[M@t@rol@4k@]

Neomoto,
Берем чужие,так как мотороловских в продаже нет(есть только на V3/L7 и т.д.).
Тем более,что оригинал от Samsung я купил за 59 гривен,а ЗУ для V8 в интернет-магазине стоит 147 без доставки(((
Моя зарядка от V8 сломалась намного раньше V8 )))

Сообщение отредактировал M@t@rol@4k@ - 1.2.2011, 11:03

[Lukas K.]

9k35, а я достаточно долго заряжал тел по схеме телефон - кабель - вилка с юсб портом..

[9k35]

Lukas K.,
Ну не знаю, или мне не повезло три раза. На моём ZN5, у жены VE66 и у дочки на EM325 этот номер не пршёл. Для себя на работе, собрал хвост как написал.

[Lukas K.]

9k35, может вилка такая) выход написано 4.5в

[9k35]

Нет с вилкой всё нормально, я её сеёчас на работе использую как второй зарядник, да и ради интереса подключал к лабораторному блоку питания выставив строго 5.00V и ограничение тока 500mA. Тем более Bester начал тему с того, что у него тоже, если просто подключить кабель USB не шла зарядка телефона. Скорее всего моторола стала вкладывать в комплект не доработанные хвосты. В интернет магазинах продаются - "Дата-кабель (разъем microUSB) с функцией зарядки", стоит в Питере 300p смысла покупать не было, я себе на работе собрал за бесплатно.

[Evan18]

9k35, я спокойно уже второй год заряжаюсь кабелем и розеткой USB от телефона Хайвей...

[T3D]

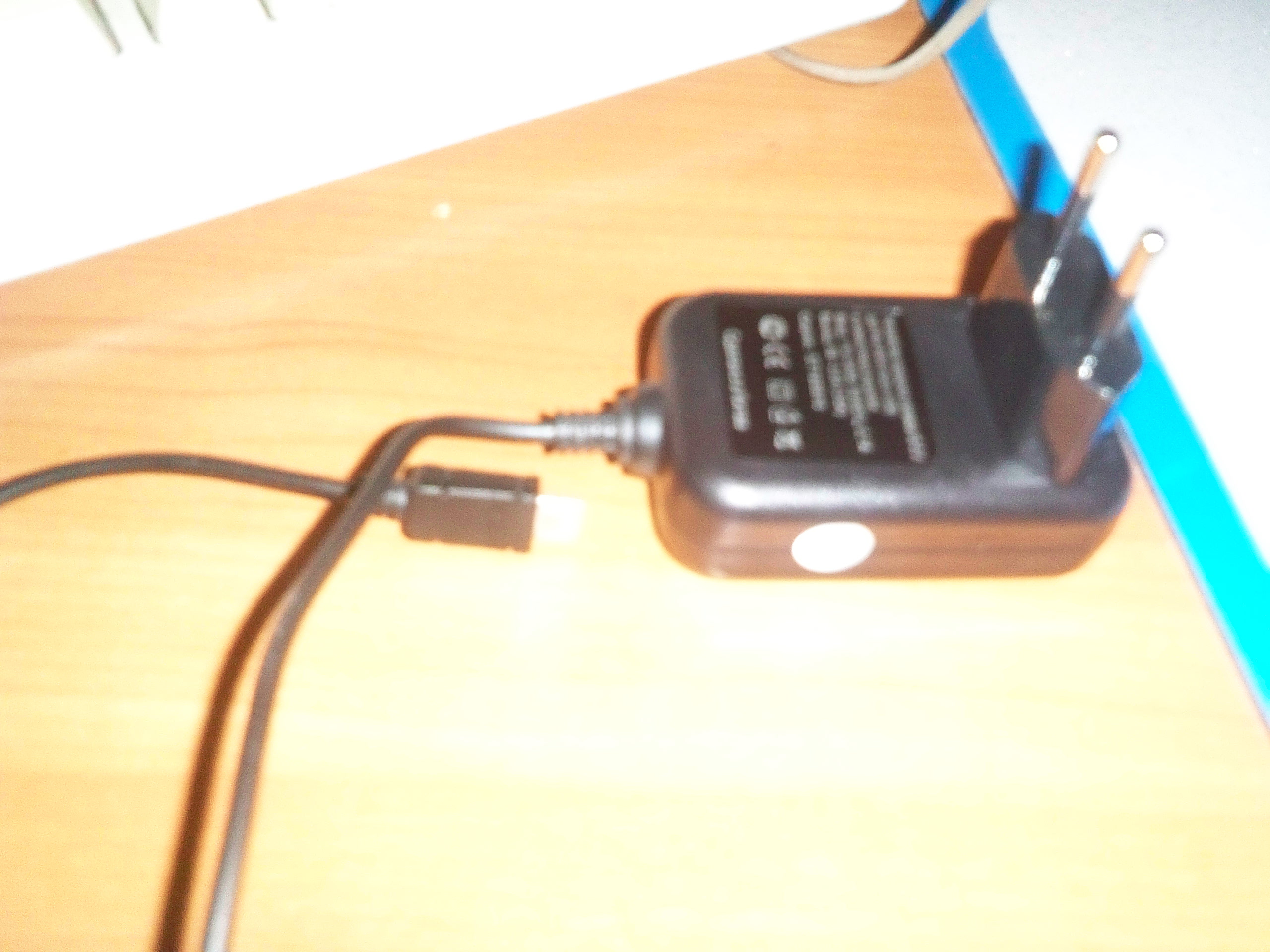

Взял такую в евросети за 190 рубликов. С светодиодом-индикатором зарядки на борту.

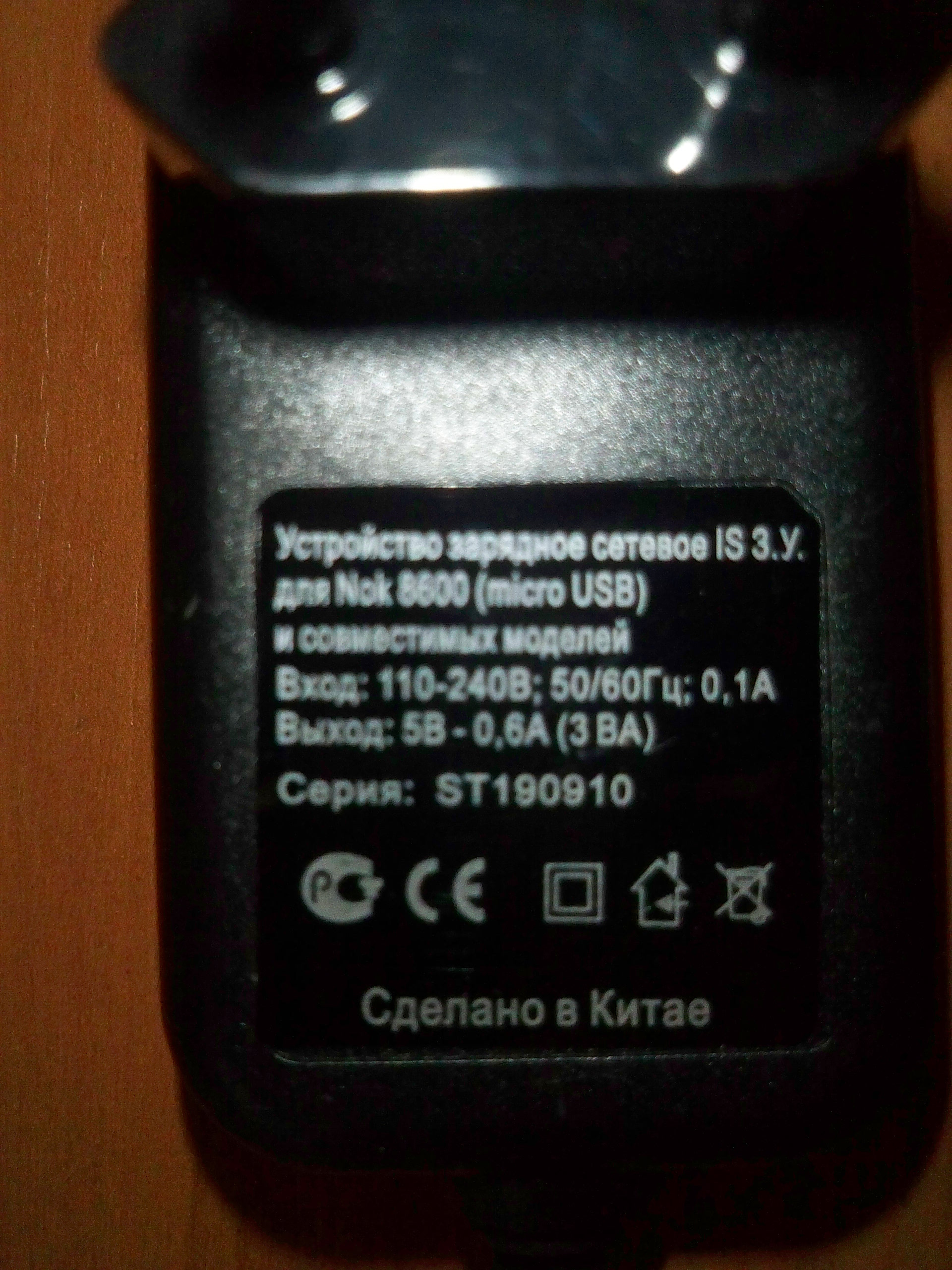

извиняюсь за качество фоток, просто освещение очень плохое (а идти включать свет лень )

[Art]

Samsung 5560 родное зарядное идеально заряжает Зинку сам проверил.
