ovfirmware.bin ломаем по-взрослому, просьба не офтопить ! Поделиться Опции

[MicroM]

С целью уменьшения кода и облегчения рытья в исходнике пошел на экстремальные
меры. Ovfirmware удалось обрезать до размера 4198 байт.

Нашел всё управление камерой,теперь можно на свой лад всё переделать.
Возможные варианты были представлены выше.
Предлагайте чего можно/нужно сделать.
В частности можно исправить параметр экспозиция и заставить его работать.

По поводу сжатия, без нормального даташита на OV529 сделать что-либо будет
трудно. Надо хотябы других фирмварей кучу найти чтобы сравнить их. Я гдето читал
на форуме что всего известно 9 прошивок. Надо от каждой по файлу для сравнения,
может где-то что-то по другому программируется.

з.ы. Jpeg компрессор в сопроцессоре есть, он за этим и придуман. У omnivision есть своя технология быстрого сжатия в jpeg OmniCE называется.

[sam378]

Народ кто в курсе на Е398 тоже этот фаил за камеру отвечает или нет? У меня его в папке А:\ почему то нет а камера работает <_<

[BarkoFF]

MicroM
Предлагайте чего можно/нужно сделать.

Если возможно:

1) Что бы коррекция экспозиции не сбрасывалась после первого снимка
2) Прибавку насыщенности сделать с меньшей ступенью - т.е. два нажима джойстика вверх как сейчас один, а один как 1/2 нынешнего одного.
3) Очень сомневаюсь, но все же: вместо "яркости" назначить на джойстик увеличивать/уменьшать коррекцию экспозиции относительно значения выбранного в меню.

[JenFA]

sam378, нет. Там камера не OmniVision.

[_N1K_]

MicroM:
вот-вот, похоже из за этой упрощённой технологии сжатия фотки и получаются хреновые кстати, если файл ovfirmware.bin является прошивкой для OV529 тогда там должен быть и код jpeg компрессора, но тогда пожалуй файл маловат <_<

ЗЫ а мысля по поводу мессаги в ОмниВижн не катит? :D ну может хоть попросить выслать даташит?

[sam378]

JenFA а какой тогда файлик за камеру в Е398ой отвечает не в курсе? :(

[BarkoFF]

Чего то тема заглохла.
В последнем файле при вырезании "всего лишнего" похоже вырезали типы освещения, теперь при любом выборе баланса белого он "Авто".

[MicroM]

Не заглохло, просто я один наверное ковыряюсь.
Методом тыка нашел регистры отвечающие за сжатие и шум на фотках.
Пока получается только ухудшать качество. И похоже файлы больше 50 кб или больше
несохраняются, из камера выпадает в главное меню. Х.З. почему. Надо прошивку телефона ковырять что-бы смотреть как он с камерой взаимодействует. Как телефон с камерой общается со стороны камеры более мене ясно, теперь дело за телефоном.

Пока выкладываю файлик с относительной регулировкой экспозиции.
Вместо зума насыщенность, в рхиве есть ридми там расписано что и где можно найти.

ovfirmware_MOD5.rar   ( 4.07 килобайт ) Кол-во скачиваний: 551

[MicroM]

Чего то тема заглохла.
В последнем файле при вырезании "всего лишнего" похоже вырезали типы освещения,
теперь при любом выборе баланса белого он "Авто".

Что значит баланс белого? В штатных регулировках камеры такого нет.
В самом камерачипе он задается автоматический.
А лишним считается всё что неотносится к алгоритму получения картинки в JPGе :)

[BarkoFF]

Под "Балансом белого" имел ввиду предустановки "Солнечно", "Лампы..." и т.п.
В оригинале корректность работы предустановок проверить можно было так: если стояло "солнечно/облачно" то б/б на улице был ОК, а при искусственном свете - всё желтое. Если стояло "Лампы", то наоборот на улице б/б уходил в синее. То есть б/б регулировался в ограниченном диапазоне, что позволяло более корректно снимать некоторые композиции (например лицо на синем или желтом фоне). Теперь (в предпоследнем файле) на всех режимах б/б регулируется во всём диапазоне температур как "Авто".

Тест последнего файла: прогресс на лицо. Спомощью комбинаций установок в меню и джойстиком экспозиция стала регулироваться в гораздо большем диапазоне в "темную" сторону. Полезно, т.к. в оригинале "-2" не всегда хватало. И вообще удобно видеть результат корректировки сразу. Есть глюк: до первого снимка или до первого поворота джойстика на экране отображается картинка в "-2" независимо от значения в меню, после - корректно.
Предустановки б/б снова работают как "Авто" - в полном диапазоне температур, хотя при переключении на короткое время прыгают в нужном направлении. Глюк: при "Облачно" - изображения вообще нет и выбрасывает из камеры в главное меню.

[MicroM]

Насчет багов - это я погорячился и встроил изменения в сильно покусанный исходник.
Вот новый вариант, изменения внесены в "чистый" исходник.
Глюки вроде пропали, изменение экспозиции происходит сразу.

ovfirmware_mod6.rar   ( 4.63 килобайт ) Кол-во скачиваний: 657

(новый)
Поскольку экспозиция регулируется руками, автоэкспозиция отключена.
А вот авто яркость оставлена. Так-что поведение камеры будет другое.

Сообщение отредактировал MicroM - 6.7.2005, 18:45

[Vilko]

MicroM
могу дать idb прошивки 650го, достаточно сильно разобранный - можешь там взаимодействие прошивки и камеры покпать.
самому времени ковырятся, увы, сейчас нет.

[BarkoFF]

Зря Вы вернули обратно регулировку яркости :(
"MOD5" был идеален по функциональности (насыщенность+экспозиция)
Я бы рекомендовал продолжить улучшение линии "MOD5" - лучший на данный момент ovfirmware.

[BarkoFF]

"Поскольку экспозиция регулируется руками, автоэкспозиция отключена.
А вот авто яркость оставлена."

Честно говоря не понял фразы. По ощущениям - тоже самое как и с заводском файлом. Просто двигается постоянная составляющая, переводя часть точек в "чернее черного" или "белее белого". Реально снимать с изменненной яркостью практически всегда хуже, чем когда она "по центру".
Другое дело экспозиция в MOD5: при неизменной точке черного менялась контрастность.

[MicroM]

Зря Вы вернули обратно регулировку яркости :(
"MOD5" был идеален по функциональности (насыщенность+экспозиция)
Я бы рекомендовал продолжить улучшение линии "MOD5" - лучший на данный момент ovfirmware.

Не вернул а забыл убрать. :)
Файл поправлен и перезалит снова как mod6 в старом сообщении.

[BarkoFF]

Вот это другое дело :)
Потестил поправленный mod6 при 40 вт. лампочке в комнате: шумы, которые при недостатке освещения были всегда - ИСЧЕЗЛИ! Правда и чувствительность несколько упала, но на +2 вполне всё видно. Похоже Вы отключили т.н. "электронное усиление", когда уровень сигнала камера увеличивает пропорционально с шумами при исчерпании чувствительности самой матрицы. Сейчас автоэкспозиция работает только в сторону уменьшения чувствительности при увеличеннии освещенности. Похоже изначально "электронное усиление" использовалось не только при низкой освещенности, но и при средней для уменьшения выдержки электронного затвора (уменьшение смаза при движении). Завтра потестирую на улице, а пока впечатления положительные.
Ещё нельзя ли сделать начальную насыщенность как сейчас первый клик, а то каждый раз приходится вспоминать при включении камеры - иначе слишком бледно. А на втором клике немного уменьшить (на одну цифру кода), а на первом клике - среднее между начальной и 2.

[BarkoFF]

А вот на улице уже не хватает регулировок. Облака сильно пересвечиваются.

А нельзя ли оставить отключенную автоэкспозицию например только на режиме "Лампы накаливания", а в режиме "Авто" вернуть как было в MOD5 ?

[MicroM]

А вот на улице уже не хватает регулировок. Облака сильно пересвечиваются.

В теперешнем mod6
000018E1: 01 - начальная экспозиция для -2, поставил в 0 вродн для облаков хватало
00001B16: 60 - яркость,

А нельзя ли оставить отключенную автоэкспозицию например только на режиме "Лампы накаливания", а в режиме "Авто" вернуть как было в MOD5 ?

Можно, если непоможет предыдущее, сделаю так.

[BarkoFF]

[deleted]

[BarkoFF]

Ещё раз потестил MOD5 и mod6 - и там и там есть проблема с пересветом облаков. И вообще практически на все кадры с различающейся освещенностью приходится лезть в меню и менять экспозицию. Похоже при каждом значении экспозиции в меню автоматика действует только в каких то небольших пределах (примерно как джойстик): чуть в сторону - и сразу или пересвет или темно. У заводского файла если уж стояло "-1" то 90% снимков вытягивалось в автомате и на улице и в помещении.
Вот если бы можно было совместить большой диапазон регулировки автомата в заводском файле и относительную коррекцию джойстиком на +- 1 ступень от числа в меню - было бы удобнее. А бесшумный режим mod6 оставить на "Лампах" и "Ночной съемке"

[warmwood]

MOD6: Делал фото на авто в комнате вечером в сумраке - получилось просто отлично. Шумов нет. Яркость фото по сравнению с реальным освещением намного выше (на мой взгяд раза в 2). Немного смазалось за счет большей выдержки наверное, но это дело поправимое. Малайца одним словом.

[yurybol]

MicroM, скажи пожалуйста адреса байтов, отвечающих за сжатие и "шумы", пожалуйста.

[BarkoFF]

MicroM,

Выложите пожалуйста текстовой файл с параметрами mod6 как в архиве с MOD5.

[MicroM]

MicroM,
Выложите пожалуйста текстовой файл с параметрами mod6 как в архиве с MOD5.

Выкладываю

READme.txt   ( 879 байт ) Кол-во скачиваний: 486

[MicroM]

MicroM, скажи пожалуйста адреса байтов, отвечающих за сжатие и "шумы", пожалуйста.

описание для модификации стандартного фирмваря и результаты моих опытов
Всё можно сделать в Hex редакторе.

howto.txt   ( 2.41 килобайт ) Кол-во скачиваний: 258

[(ARH)665]

Может кто выложит самый лучший ovfirmware? прикладываю свой. Слитый с самой первой прошивки для С650.

[BarkoFF]

MicroM

А по какому адресу можно настроить насыщенность в оригинальном файле из D2.23R?

[MicroM]

В этой-же ветке с ообщение номер 13, на первой странице.
:P

[BarkoFF]

MicroM

В этой-же ветке с ообщение номер 13, на первой странице.
Спасибо, надо перечитывать ветку иногда, а то забывается :)

Я как-то уже спрашивал, а возможно ли совмещение широкого диапазона автоэкспозиции, как в оригинале, с ручной коррекцией джойстиком? Если нет, возможно ли сделать в одном файле на выбор оба режима работы. Например на Авто, Солнечно и Лампы накаливания оставить режим оригинального файла без коррекции джойстиком, а на Облачно, Люминисцентные лампы и Ночную съемку сделать как mod6. Всё-таки на улице легче снимать с автоэкспозицией.

А то приходится хранить в телефоне и mod6 и оригинальный файл и выбирать между ними с помощью файлового менеджера (JAVA).

[Archy]

Слух, тестер если нужен - всё что угодно могу сделать со своей Е398... даже если убьётся - плакать не буду...
Только свистните :) аська 3276657

[MicroM]

Автоматика камеры, яркость и экспозиция.
Яркость регулируется через несколько параметров (регистров).
24 - верхняя граница диапазона стабильной работы автокоррекции
25 - нижняя граница диапазона стабильной работы автокоррекции
77 - описания нет, но похоже меняет скорость реации камеры на освещение
и стабильность регулировки соответственно.
06 - яркость - просто усиление.

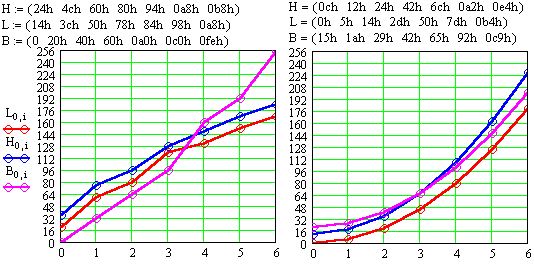

если построить график будет следующая картина

на рисунке с лева это родные параметры камеры.
с права то что я попробовал сделать, всё делается в стандартном фирмваре
L - нижняя граница
H - верхняя граница
B - яркость

вот что нужно поправить
1B0F 24 0c 25 00 77 C0 06 15
1B18 24 12 25 05 77 C2 06 1a
1B21 24 24 25 14 77 C3 06 29
1B2A 24 42 25 2d 77 C4 06 42
1B33 24 6c 25 50 77 C4 06 65
1B3C 24 a2 25 7d 77 D4 06 92
1B45 24 e4 25 b4 77 E4 06 c9
Из опыта стало ясно что при сильном освещении регулировку экспозиции лучше делать
мелким шагом. Поэтому решил регулирование сделать нелинейным - сдесь зависимость квадратичная.

[MicroM]

http://forum.orlean.ru/index.php?showtopic=515
Краткое содержание предыдущих серий :)

вот так starwars_draka;

[BarkoFF]

А возможно ли сделать не перезапись регистров 24 и 25 джойстиком значений установленных в меню, а операцию сложения/вычитания значений? Или лучше даже умножения на коэффициент.

[MicroM]

А возможно ли сделать не перезапись регистров 24 и 25 джойстиком значений установленных в меню, а операцию сложения/вычитания значений? Или лучше даже умножения на коэффициент.

В контроллер передается не отклонение джойстика - вправо в лево, а уже значение его положения.
Ограничено оно прошивкой телефона (а вдруг симами? может кто попробует найти).
Итого имеем 7 позиций влево...вправо, 3 позиции вверх вниз и середина.
Поэтому обидно, а то можно было-бы диапазон расширить и шаг свой делать.
Вот и делается всё исходя из таблицы. Это проще и быстрее чем с математикой морочаться.
Я так делал - параметр экспозиция задавал таблицу с определенным шагом.
Если только изобрести хитрый алгоритм какой; два раза джой в лево от среднего положения - плюс одна ступень.
Возвращаемся к среднему положениею ничего неделаем. и тд.
Но тогда управление камерой будет просто мрак

[Poltorash]

Сеня попробовал Mod6 на V220, первая мысля была что не за пахает... Запахало!!! всё четко и красиво! clap;applo
был сильно удивлён....










Не всё так плохо как хотелось бы...

[Poltorash]

потестив пару дней MOD6 выявил одну особенность. днем и в облачную погоду всё шикарно, но в ночном режиме фотая ночью или поздним вечером разницы с родным ovfirmware я незаметил, всё так же получается стрёмно пиксельные фотки..
Просьба: давайте кто дорабатывал ovfirmware выложить все Овэхи в одном месте дабы их все протестить и выявить что у кого лучше получилось а дале можно будет зделать одну качественную овэху!

PS я еще заметил на Mod6 одну особенность фотая дома белого цвета в солнечную погоду приходится долго бороться с якостью.

[bigmozgg]

А чево тема совсем заглохла?Качество фоток всех устраивает?

[efa]

1. Меня mod6 почти всем устраивает. Вот только насыщенность вместо зума - не очень хорошо, т.е. я ничего не имею против насыщенности (иногда нужна), но зум тоже нужен. А нельзя ли чтобы насыщенность менялась изменением Lighting conditions (состояние освещения)? : Например не трогать ночной, остальные сделать копиями авто, только с разными насыщенностями? Или лучше использовать для этих целей стиль картинки (зеленая, синяя, старинная, красная)?

2. Помню, кто-то говорил здесь что нашел как изменить качество сжатия, но значительно (или хоть как-то) его увеличить не удалось (объем файла ограничен, что ли), а нельзя ли сделать его зависимым от разрешения (при использовании зума или сжатии - увеличить) ?

3. Насчет насыщенности в мод6: мне кажется, что ступеньку +1 нужно отодвинуть чуть дальше (увеличить насыщенность) [если мне одному так кажется, то лучше не надо], а вот насыщенность ступеньки +2 точно надо уменьшить (опять же - мое мнение).

4. Зум всетаки хотелось бы. Может (если не удастся сделать пункт 1) стоит выпустить mod6z - тот же mod6, только зум наместе?

5.

Немного покопался в даташите, и нашел интересную функцию.
А точнее, ее выключение :)
Лично мне не нравилось, что на фотографии очень резкие края у фигур получаются - особенно при плохом освещении.
Так вот, нашел как эту функцию отключить.

Вглядывался в фотки в режиме авто и ночной: в режиме ночной эта функция отключена? А может попробовать ее включить?

[BarkoFF]

efa,
Средних положений между предложенными значениями насыщенности в регистре 03 нет. Более тонко можно подрегулировать насыщенность отдельно по каждому цвету в регистрах 6C, 6D и 6E. Хотя уровень т.н. "+1" (03 84)насыщенности вполне оптимален.

Предложу на пробу мой экспериментальный мод.
В нем зум есть, насыщенность на "авто" и "солнечно" = +1, на остальных как оригинал.
На джойстик лево/право назначено коррекция экспозиции, эквивалентное настройке через меню, но с более мелким шагом (3 шага джойстика ~= 2 шагам в меню). Уровни высчитывались экспериментальным путем, для возможности съемки в большинстве РЕАЛЬНЫХ условий. От максимально возможных значений отказался для более мелкого шага = ~20% между РЕАЛЬНЫМИ средними уровнями снимков, а на значений регистров. Значение "Центра" поставлено на уровень автомата видеокамер (чуть ниже штатного телефонного). Ещё на всех режимах камеры одинакова и чуть прибавлена постоянная составляющая яркости (на 0Fh), что позволило увеличить различимость деталей в тенях.

1B0F 24 40 25 30 77 C0 06 70
1B18 24 51 25 41 77 C2 06 70
1B21 24 63 25 53 77 C3 06 70
1B2A 24 72 25 62 77 C4 06 70
1B33 24 8C 25 7C 77 C4 06 70
1B3C 24 A9 25 99 77 D4 06 70
1B45 24 C8 25 B8 77 E4 06 70

То есть теперь я в меню менять экспозицию вообще не лазею, это ПОЛНОСТЬЮ заменяется настройкой через джойстик. НО для корректной работы экспозиция в меню должна стоять на НУЛЕ!


Скоро выложу более отшлифованный образец (с доработкой Ночной съемки)

[sh_andrew]

BarkoFF,
Спасибо за свежие версии.
Давно сюда не заходил, смотрю, потихоньку, но дело двигается.
