Зарядка через Usb-кабель. Одной темой !, Сделал зарядку через USB-кабель Поделиться Опции

[Rinat]

Привет.

Сделал зарядку через USB-кабель. Чтоб на GPRS сидеть было сподручнее :)
Подробнее на фото.
А еще из длинного кабеля USB-mini USB сделал короткий вариант (просто припаял металлические корпуса обоих концов друг к другу и соединил контакты между собой). Теперь могу заряжаться везде, где есть компы :)

[C001eR]

Прикольно можно будет попробовать ! :D

[wert]

А там на фотке такая штука с номером это случаем не вибра.

[vvv89]

Она самая evil_zloi; можно попробовать переделать (если мобилу не жалко)

[dvMax]

Rinat

Не боишься сжечь USB контроллер в компе.
По спецификации допустимый ток, протекающий через контроллер USB равен 500 мА., вычитаем 20 мА на С650, остается 480 мА.
Хотелось бы узнать: чему равен ток зарядки у С650 (среднее время зарядки 2 часа).

Для сравнения, китайская оптическая мышь потребляет 100 мА.

[Agent 707]

Лучше бы кто-нить придумал, как переделать провод USB чтобы заряжать мобилу. Телефон переделывать мало кому захочется, а вот провод проще ессно. Ведь вроде как фирменный провод моторолы позволяет заряжать телефон, а обычный - нет. Значит дело в проводе! Во как! :)

[vvv89]

У етого провода на конце есть круглый коннектор для подключения к гнезду зарядника (сам видел). А телефон переделать, конечно, сложно - я так и не смог раскрутить его, ни одна отвертка эти шурупы не берет. (А одна даже сломалась )

[Думаю]

Это реальная вещь! Работает!
Только поматериться пришлось сильно! Одно дело винтики с ними впринципе не долго возился, главное найти, чем зацепить. А вот припаять!!! пришлось помучиться!
Но это еще не все! после первого припаивания закрутил все, а не работает :( ??? Оказалось, что планочка сдвигающая симку опирается вплотную на usb разъем и естественно если закрывая крышечку ее не отжать, то при первом же вставливании симки она потянет за собой свежеприпаянный проводок! И благо все это дело не покоротило там все нафик! %) Пришлось все заново раскручивать и припаивать. Советую использовать флюс иначе фокус с припаиванием может не удасться. И изолировать все что можно!!!
Еще возникает вопрос по поводу правильности всего этого. Про миллиамперы можно особо не беспокоиться у компа 500мА, -20мА на модем, остается еще 480мА, а мотору c350 их надо 350. На зарядке так написанно. В чем заключается вопрос, в том что на usb стабилизируется напряжение! А надо заряжать ТОКОМ! Так что если хотите угробить аккумулятор, то вперед! Что собственно я и сделал :)))
Выход тут такой, надо садить на usb уже заряженный аппарат и тогда как и в заряднике, будет поддерживаться _напряжение_ и телефон будет питаться от usb и не садить батарею.
Еще такой нюанс: а что если подсоеденить еще и зарядник? Не рекомендую экспериментировать.

PS/ за все написанное не ручаюсь, но походу оно так и есть, если кто поправит, буду рад.

[Agent 707]

Короче, постараюсь сделать самостоятельно спецпровод с зарядкой, о результах сообщу.

[Shults]

2Rinat
А можно если не затруднит сделать и выложить фотку всей платы С650,да и остальных частей тоже.И чего такое качество плохонькое?Свет надо немного убрать и угол другой.

[Rinat]

2Shults:

Это С350 :)))
Еще фоток выложить не могу. Фотика нету :(

[Agent 707]

Rinat
Слушай, есть вопрос - провод этот идет от какого контакта в разъеме зарядки - внешнего или внутреннего? Типа когда мне паять на USB-кабель штекер как у зарядки, к какому контакту паяться в этом самом штекере, внешнему или внутреннему?

[Rinat]

К внутреннему.

Снаружи -
Внутри +

[Думаю]

Народ!!! Не делайте того, что изображено на фотке!!! Я сделал и теперь желею!
Как я и предполагал аккумулятор сдох! Буквально за сутки использования этого "тюнинга" :( Теперь он не держит телефон без подзарядки даже 10 минут!!!
В usb хватило миллиамперов, чтоб его убить! Кто-то сомневался еще :)
В общем схема полная лажа! Покупаю новый аккумулятор и делаю внешнюю схему зарядника от usb. Результаты выложу, после того как проверю стабильность работы!

[Rinat]

Наверное мне попался особенный аккумулятор. Не подыхает, зараза, и все. Хотя ему уже один год, 5 месяцев из них он заряжается от USB кабеля. Держит 2-3 дня стабильно. Хотя на нем написано Made in China. Скорее всего в этом весь секрет bigsmile;

[MicroM]

Наверное мне попался особенный аккумулятор. Не подыхает, зараза, и все. Хотя ему уже один год, 5 месяцев из них он заряжается от USB кабеля. Держит 2-3 дня стабильно. Хотя на нем написано Made in China. Скорее всего в этом весь секрет  bigsmile;

То что внутри телефона наделано - безобразие. evil_zloi;
Разобрал ради интереса C350 посмотрел что и как. Во первых разьем трехконтактный один контакт идет на GND(земля), второй питание подает, третий идет еще куда-то (в воздухе невисит сопроотивление есть относительно GND) при втыкании штырька он его подключает к GND. Зачем-то это нужно! Просто перекидывание питания с USB не совсем корректно будет. Замыкание контакта это наверняка сигнал внутренностям телефона. Вполне возможно что крыша у контроллера состояния батареи и едет при этом "полузарядном" устройстве.

Сам я пользую самодельную зарядку от USB, сделана из удлиннителя усб и разьема питания. Работает уже полгода без проблем. Заряд телефона и сидение в инете одновременно. :) Правда лишний USB канал занимает, но оно пока незаботит.
Для красоты, простоты, экономии USB и безопасности нужно просто от кабеля к телефону сделать отвод питания на штырёк и всё будет хорошо. (Фирменный так и сделан по словам очевидцев)

[foxa]

ставить надо не перемычку (см.фото), а диод (любой марки главное чтобы подходил по параметрам ток неменее 500мА напряжение10В габариты н-р наш кд522(вроде должен подойти :
тогда
-напряжение на усб 5в, и оно стабилизируется бп компа и когда акб тела зарядится до предела, 4.8В, он один чёрт будет получать заряд, и тогда он точно долго не проживёт.
на диоде происходит падение напряжения (на германиевых 0.3-0.5В (но ни редкость, хотя подходят больше), на кремниевых 0.7-1.1( самые распространённые диоды).
потому на зарядку акб будет подаватся примерно 5-1=4В (для кремния) тоесть зарядка акб будет происходить до 4В и держаться на этом уровне.
если акб заряжена полностью, то он в процессе эксплуатации разрядится до 4В и будет поддерживатся на этом уровне.
Если воткнуть в разьём зарядку, то диод "закрывается" и получается что усб сам по себе зарядка сама по себе
направление подключения диода см рис

[RockyR]

Друзья а почему бы не использовать устройство которое предолагает моторола
_http://www.motorola.ru/pcomm.php?id=42&addpid=487
это механическое зарядное устройство
"Механическое зарядное устройство FreeCharge™. Поставляется вместе с фонариком.
Номер по каталогу: CHA8100

Доступные модели:
V70;"
Правда только для В70 но разве нас это остановит? :-)
Да и руки подкачать можно

[Smeshilka]

Так можно и гарантии лишиться и телефона со временем.
Кто-нить вще изучал ТОЭ (теоретические основы электротехники)?

[foxa]

Кто-нить вще изучал ТОЭ (теоретические основы электротехники)?

ну, и?..

[Payne87]

Мне кажется самый простой способ сделать такую зардку, это купить блок питания для телефона, разобрать его, снять с него понижающий трансформатор, на вход подать +5в из USB, а вход естественно в телефон (в гнездо для зарядки) !!!! Как вам такая идея ????

[usverg]

а можно просто купить штекер, припаять его к USB как хошь и фсе=) и через диод, и просто, всяко лучше чем сотик сношать.

[less]

То что внутри телефона наделано - безобразие. evil_zloi;
Разобрал ради интереса C350 посмотрел что и как. Во первых разьем трехконтактный один контакт идет на GND(земля), второй питание подает, третий идет еще куда-то (в воздухе невисит сопроотивление есть относительно GND) при втыкании штырька он его подключает к GND. Зачем-то это нужно! Просто перекидывание питания с USB не совсем корректно будет. Замыкание контакта это наверняка сигнал внутренностям телефона. Вполне возможно что крыша у контроллера состояния батареи и едет при этом "полузарядном" устройстве.

Сам я пользую самодельную зарядку от USB, сделана из удлиннителя усб и разьема питания. Работает уже полгода без проблем. Заряд телефона и сидение в инете одновременно. :) Правда лишний USB канал занимает, но оно пока незаботит.
Для красоты, простоты, экономии USB и безопасности нужно просто от кабеля к телефону сделать отвод питания на штырёк и всё будет хорошо. (Фирменный так и сделан по словам очевидцев)

а схемку можно???

[less]

видел это устройство. а самодельное ни кто не пробовал делать? и еще вы спорите сколько подавать 5в или 4-4.5. на акамуляторе-то написано 3.6в.

[Smeshilka]

При зарядке при 500mA даже вы все говорите что 450mA акб не успевает набрать ёмкость нужную для работы 2-3 дня.
Через USB зарядка происходит в два раза быстрее.
Нормальный ток зарядки равен 1% от тока емкости.

[MicroM]

Сделал всё через одни шнурок :)
Выглядит вот так.

Внутри кабеля четыре провода завернуты в фольгу и в оплётке.
Оболочку провода аккуратно срезать, оплетку раздвинуть, фольгу придётся разорвать. :)
Там у меня находились провода - черный, красный, белый и зелёный.
Черный это земля, красный +5. Вот от них и отводить надо проводки.
В штекере плюс в середину, землю на внешний контакт.
Всё было заизолировано и скреплено изолентой.

[Zagden]

Smeshilka969,

это - идеальный ток заряда - представь сколько он будет заряжаться! Это ж поседеть можно.

[BALU]

вам что з.у. мало
так вы юсб мучиете
drink_drunks;

[Vovan_mail]

Smeshilka969 <_< Смею возвразить ном.ток зарядки АКБ = 10% от емкости АКБ.
С зарядкой от Usb согласен с MicroM, но народ Вы неучли случай ухода в разнос БП Пк т.е когда летит БП Пк, тогда может наступить полный Пи.. телу. Просто примените простой стабилизатор напряжения или накройняк КР145ЕН5А, это защитит Ваш тел в случае ухода в разнос БП Пк. Напражение 5 вольт так-как ток зарядки и естественно время зарядки всегда регулируется напряжением ИП. Ток зарядки АКБ пропорционален напряжению. Теоретически так сделана регулировка зарядки в моторе, когда Вы выбераете то или иное время зарядки, внутренний коммутатор регулирует напряжение получаемое от ИП. Вы должны обеспечить запас по току и напряжению, а ручками управлять параметрами зарядки. Номинальный ток зарядки для С650 82mA.
Думаю Ты походу не прав это не Usb виноват, а сама батарея или контроллер тела или программное обеспячение тела.

Shults clap;applo Держи...

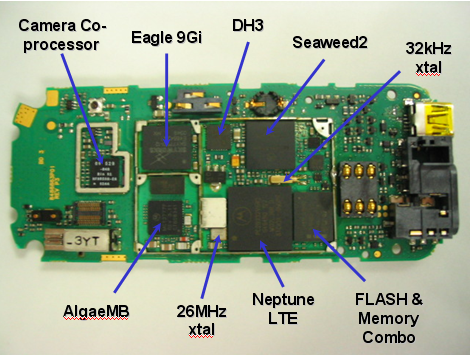

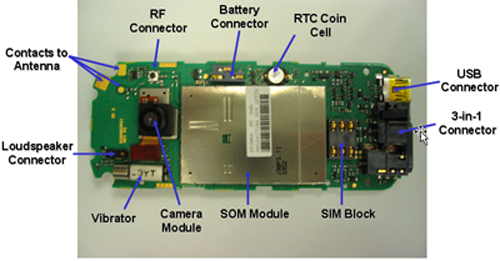

В инете есть Service Manual C650 тама : Полная схема и Куча фоток разобранного тела.

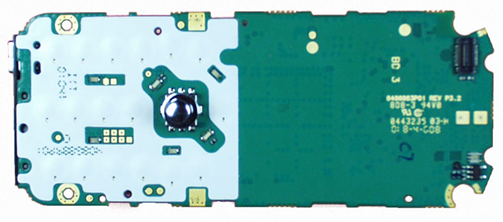

Фото разобраннног тела, как просил




[4inut]

2Rinat,
а че за тело на фоте? эт ж не с650..

[sopot]

Я может недогоняю, но разве нельзя вставить зарядку и усби одновременно? Хотя если у всех нубуки и живут они в деревнях...

[LiZergin]

dvMax,
Посчитай!Емкость батарейки =860mAh(0,86Ah),t=2h,=ток зарядки(естестна при начале,тк ЭДС менее.составляет=430-450ма! clap;applo

[Semenigor]

sopot,
Не у всех такое счастье, что зарядка и миниЮСБ вставляются в отдельные разьемы. На Vххх все это - один разьем.

[Vovan_mail]

Чуваки и чувихи моё мнение. Использовать Usb, только для поддержания АКБ во время работы тела с компом, установить Щадящий режим заряда АКБ и тогда не будет проблем вообще.
;)semenigor А тут надо подумать. Я себе сегодня беру в кредит E398, буду думать, резальт выложу. drink_drunks; sopot В том то и прикол. Принцип, а нафиг сотовый, взял катушку с проводом, телефонный аппарат и ходи по городу и утверждай всем что штампом быть лучше.
Второе в пробах и эксперементах рождается истина, да и мозги развиваются.

[Disney]

У моего знакомого LG G1800,так вот в нем 64мб(они исп-ся как обычная флешка,там даже ПО не надо),он подключает его через мой USB-кабель че ни будь себе перекачивает и у него в это время идет зарядка.Поэтому я предлогаю может у кого нибудь есть ЛЖ пусть он его разберет и скажет че да как

[dhn66]

Это см. фото выше идея вполне жизнеспособна при одной поправке: когда вы вставляете штекер зарядника то на минус замыкается еще один контакт контр.зарядки его функция на фотке это не сделано отсюда и проблемы с акк. Так что просто штекерок пустышку и все заработает Еще одну перемычку кидать нежелательно так как нельзя будет использовать зарядку с 3-мя контактами (чем они отличаются кому интересно потом расскажу) :)

[Qwerty_Alex]

Это см. фото выше  идея вполне жизнеспособна  при одной поправке: когда вы вставляете штекер зарядника то на минус замыкается еще один контакт  контр.зарядки его функция на фотке это не сделано отсюда и проблемы с акк. Так что просто штекерок пустышку и все заработает  Еще одну перемычку кидать нежелательно так как нельзя будет использовать зарядку с 3-мя контактами (чем они отличаются кому интересно потом расскажу) :)

Я так понял пустой штекер втыкаем в гнездо зарядки, и телефон будет заряжаться от ЮСБ? Чего то меня сомнения гложат (домой приду проверить попробую).
И как понимать 3-х контактная зарядка? в первый раз слышу. Внешние видел, которые сами с контроллерами заряда (так к ним не мобила, а прям аккум присоединяется).

зы: попробовал с380 заряжать зарядкой от с200 (она 600 мА, 3,6 Вольт, штекер чуть меньше по внешнему радиусу и чуть больше по внутреннему), так заряжает (насколько хорошо не знаю, просто попробовал). Штатная зарядка у меня 350 мА, 4,8 Вольт

[usverg]

не знаю, у меня от с200 не заряжала...

[Qwerty_Alex]

не знаю, у меня от с200 не заряжала...

Стиль оповещения изменился, индикатор зарядки стал показывать заряд, посмотрел на это дело и вырубил. В след раз попробую оставить на зарядку, точно скажу что и как

[Qwerty_Alex]

Чмтаю вашу тему и дивлюсь на вас :)
напряжение зарядки телефону в целом побоку (главное не ниже какого то определенного значения, похоже 3,6 Вольт, и не выше ну я так думаю 5 Вольт). За процесс заряда отвечает контроллер который расположен ВНУТРИ телефона (как на мотороле это реализовано не знаю, в эриках старых это отдельная микросхема)Он и устанавливает ТОК заряда и нужное напряжение. И подключением зарядок хоть на 10 Ампер быстрее зарядить не получиться, контроллер возьмет именно столько сколько нужно, а никак не больше. Снизу по току ограничения есть (да хоть 100 мА зарядка пусть будет), только они вызваны больше временем заряда (ну кому охота телефон сутки заряжать), чем чем то другим.

Это мое ИМХО, но вызваное долгим общением с аккумуляторами, зарядками и прочими причиндалами :)
