И так обо всем по порядку. Этот фак взят отседова: mobiportal

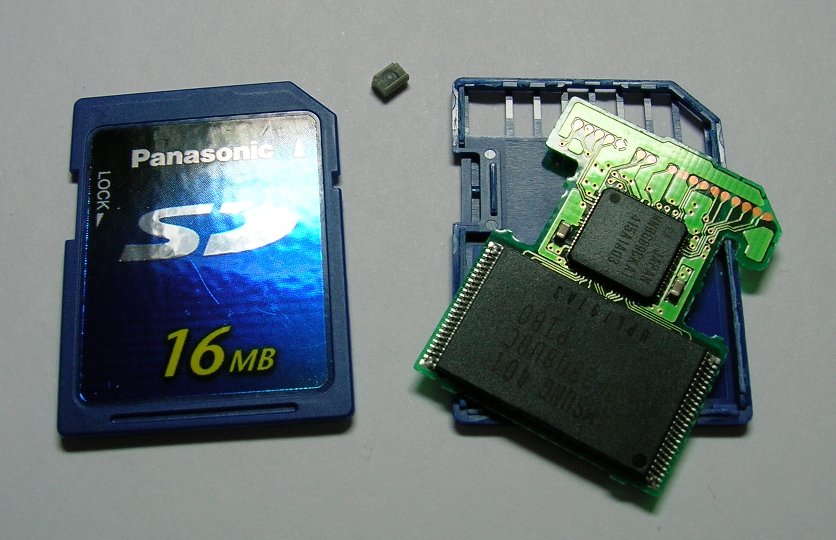

Мной была выбрана карта мини СД, причина - ее меньший размер по сравнению с обычной СД, т.е. все тоже самое можно проделать и с обычной картой СД. После покупки карты берем лезвие или скальпель, либо то и другое вместе и отделяем саму карту памяти от ее пластикового корпуса. Отделяем по принципу - лучше погнуть не нужный корпус, чем карту. Обращаю ваше внимание: гарантии на карту после проделанного вам не видать. После распотрошения карты займемся изготовлением самого переходника. Для его изготовление я использовал текстолит с обмедненной стороной толщиной 1,5 и 2 мм, можно купить в любом магазине торгующим комплектухой или у телемастера, на старых отечественных телевизорах можно найти подходящий кусок запросто. "Счастливым владельцам" дохлых карт памяти транс Flash даже не придется ни чего вытачивать. Теоретически можно попробовать подобрать гибкий шлейфик наподобие тех которые используются в сидюках для соединения плат, но перебрав кучу аппаратуры и походя по магазинам я не нашел шлейфа идеально подходящего по контактам, и остановился на варианте с текстолитом. Для вырезания переходника потребуется пилка, надфиль, линейка и скальпель. Вырезаем пилкой из куска текстолита форму идентичную транс флеш. надфилем выравниваем края и делаем боковую ямочку.
Затем аккуратно скальпелем намечаем 8 дорожек на медной стороне текстолита по ширине равные контактам на транс флеше. Обращу ваше внимание что намечать, как и начинать резать дорожки лучше от центра формы, это обусловлено тем, что крайние дорожки получатся шире остальных и если начать метить и резать дорожки от края к концу формы обязательно получится сдвижка по ним. Во всяком случаи так было у меня. Идеальный переходник получился с 5 раза. Все 8 порожек аккуратно прорезаются скальпелем, они должны идеально точно подходить к контактной дорожке на телефоне. Не будет точности, будут проблемы с определением карты. У меня на не удачных переходниках карта определялась, показывался ее полный объем, но на ней не было свободного места и она не форматировалась. Вылизала ошибка сбой форматирования и карта полностью блокировалась телефоном т.е. после этого он ее вообще не видел. Выход из данного положения Общий сброс. Далее переходник шлифуется по толщине, так чтобы можно было расщелкнуть защелку контактной дорожки в телефоне.
После получения готовой формы встает вопрос как же ее соединить с мини сд. Карты обычно продаются с переходниками, кому не лень и их не жалко могут поступить как я и разобрать их.
Присоединение переходника Trans Flash и карты СД или мини СД следует учесть, что они имеют разное количество контактов. У транса 8, у СД 9, у мини СД 11. Теперь мы будем их считать:
Ложем карту СД (или мини СД) и Trans Flash контактной дорожкой вверх и от себя. Считаем слева направо. Первые три первые три контакта используются на всех картах. Четвертый контакт на СД надо соединить с 7, если же соединяем мини СД то на ней 4 надо соединить с 9. !! 4 контакт на переходник не припаиваем !! На мини СД пропускаем 5 и 6 контакты !! ОНИ НЕ ИСПОЛЬЗУЮТСЯ !!. Далее все так же идет по порядку. Что получилось:
Для СД. Первые три соединяем с первыми тремя на переходнике, 5 на СД с 7 на СД,5 на СД и 4 На переходнике, 6 с 5, 7 с 6, 8 с 7, 9 с 8. Для мини СД. Первые три соединяем с первыми тремя на переходнике, 4 на мини СД с 9 на мини СД,!! 5 и 6 пропускаем!!, 7 на мини СД с 4 на переходнике, 8 с 5, 9 с 6, 10 с 7, 11 с 8.
Для соединения карты и переходника я использовал сначала шлейф который используется в винтах для соединения платы контроллера (он тонкий но сложно найти такой у которого было бы 8 дорожек), затем просто разрезал 80 жильный идеешный шлейф для винта. Оба варианта рабочие, у обоих свои плюсы, у первого толщина шлейфа у второго его гибкость.
После пайки все закрепляется клеем или скотчем, я просто приклеил скотчем к батарейке и закрыл крышкой.
Включаем тел. идем в свойства устройства хранения и форматируем карту.
Имеем 512 метров памяти Trans Flash по цене СД.
