Поднятие Телефонов C380/c650/v180/v220/c390, ... после ВСЕХ неудач - восстановление Поделиться Опции

[HOLMS]

Инструкция по поднятию "мертвых" телефонов моделей С380,С650,V180,V220:
Все Программы выложены на наш сайт https://motofan.ru/soft/

ОБЯЗАТЕЛЬНО ПРОЧИТАЙТЕ ПОЛНОСТЬЮ!!!

Скачать и почитать в off-лайне [OFF]осторожно, много весит!!![/OFF]

Если телефон определяеться во Flash&Backup , то сначала попробуйте
1. Залить свой бекап телефона
2. прошить полную прошивку отсюда Прошивки
Лучше всего подключать телефон так :
1. Вытащили батарею на 2 минуты затем вставили её в телефон
2. Подключили USB кабель к компьютеру, потом подключили зарядное устройство к телефону
3. Одной рукой зажали кнопки * # , второй нажали красную кнопку
4. Прога написала "подключён" - выбрали полную прошивку и шьём.
_____________________________________________

Восстановление зоны PDS с помощью Moto Repair Studio

Скачиваем прогу Moto Repair Studio скачать
Скачиваем прогу Flash&Backup скачать

1. Подключаем телефон. Запускаем Moto Repair Studio
2. Выбираем свою модель телефона в проге.
3. Жмем кнопку Repair (восстанавливаем PDS)
4. Появляется окно, в котором написано, что нужно нажать "ОК" удерживая клавиши * и #.
   ВНИМАНИЕ!!! Обязательно удерживайте клавиши * и # нажатыми пока тело отключится, через пару секунд снова включится (всё это время держим кнопки * и #) и только после того, как телефон снова включится, кнопки можно отпустить. Если вы отпустите кнопки раньше срока, программа не восстановит PDS.
5. По окончании процесса, закрываем Moto Repair Studio
6. Запускаем Flash&backup.
7. Удерживая * и # , нажимаем "вкл."

И прошиваем любой монстр (fullflash) для данной модели телефона! Прошивки
Включаем телефон... Всё!
__________________________________________________________________
Если после восстановления не работает джойстик, то прошейте вот этот
флекс GMIV220011AA106
Чем и как устанавливать флексы?
_____________________________________________________________________
Если не ловит сеть, то заливаем вот этот seem: 0145_0001

0145_0001.rar   ( 166 байт ) Кол-во скачиваний: 11440

Также, опционально, можно пролить калибровки. Смотрим про них тут

_____________________________________________________________________
Если тел совсем никак не коннектится или не вкл. во флэш-моде, или ещё какая другая проблема, то поможет тест-поинт:

С65х - С38х и С39х - V18x - V22x -
После тест-поинта восстанавливаем телефон при помощи Repstudio.

Как делать тест-поинт

Снимается корпус, отжимаются зажимы клавы и держателя, выкручиваются шурупы (4 штуки - желательно спец. отвёрткой (звёздочка №6)- будет намного легче и правильнее)... Самое сложное - снять экран с блока миросхем. Надо аккуратно иголкой подковырнуть крышку и снять её - я поначалу ковырнул на плате у основания - чуть не зацепил дорожки.

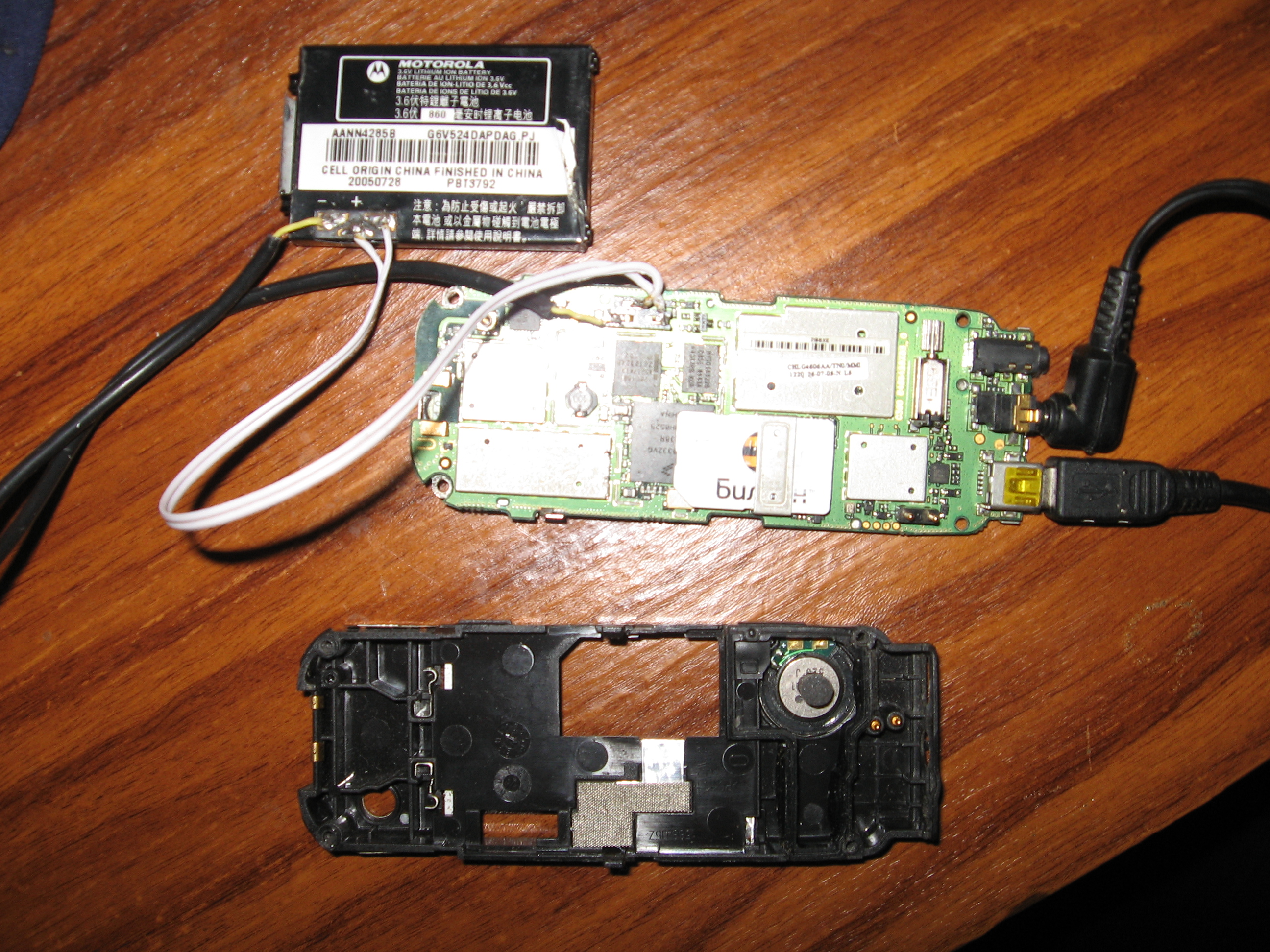

Затем - плюс батареи на соответств. клему тела. Минус - я через тумблер - тож на клему минус. И 3-й контакт тож на оставшуюся клему.
К батарее прицеплялся крокодильчиками, к клемам просто провода прикрутил.
Заетм иголкой с одетым в ушко тонким проводом и крокодилчиком на конце замыкаются указааные на рис. точки. USB должен быть воткнут изначально, аккуу полон, зарядку подсоединять нельзя (Als: можно юзать usb с подзарядкой)

Иголкой с одетым в ушко проводом и крокодильчиком на его конце, прицепеленным на корпус/землю (проще всего зацепленным на корпус вибро-моторчика) замыкаем то, что на рисунке, тумблером врубаем питание (иногда может потребоваться выкл. питание и снова включить) - и видим, что есть коннект.
  Всем удачи!

Если ничего не помогло, то скорее у телефона механическая поломка, не мучайте себя и других, а несите свой труп в СЦ!

************************ +++ ************************
Добавлено Osta Делаем Тест-Пойнт- 2
************************ +++ ************************
Тест-пойнт Test point (дословно "тест точка") -
процедура инженерного обнуления памяти телефона, стирание флеш накопителя,
на который записаны прошивка, настройки, данные. Не уничтожаются при этом
номер IMEI телефона, калибровки сети. Причины, вызывающие необходимость
сделать эту процедуру-Рубикон :

1. телефон полдня на разных компьютерах с драйверами пишет " Устройство ЮСБ неопознано"
   ([off]наиболее рапространённая, иногда просто хватает полностью зарядить батарею[/off])
2. Экран телефона черный и/или горит в полнакала клавиатура
3. Программы-прошивальщики пишут "Ошибка №10" или виснет на нескольких %
4. Программы-восстановители пишут "Erase failed"
5. Расширяем познания в убивании/восстановлении телефона :-)

Ну, чтож, залезем внутрь телефона своими корявыми... Нам будет нужно:

1. телефон, компьютер, ЮСБ-миниЮСБ шнур
2. отвёртка маленькая звёздочка или маленькая прямая на 1,4 mm
3. скотч или изолента
4. провода мелкого сечения (типа телефонных) - 4 штуки оголённый по концам
5. крокодильчики или скрепки - 4 штуки

Цель : добиться с чистой флешкой нормального коннекта в программах
Тактика : подача тока в 3,6V при замкнутой цепи test->земля (V18x V22x C65x) или test1->test2 (C38x C39x)
вOstaновление через Test Point на примере С650:
1. Снимаем заднюю крышку и батарею (телефон думает, что его просто проветривают :-))

2. Вытягиваем внутренность из передней крышки путём её растягивания в стороны и смещением вниз

3. Отделяем блок кнопок разжиманием 4 боковых защелок (по 2 на сторонах)

4. Раскручиваем четыре шурупа

5. Отделяем защелки и снимаем нижнюю панель . потом присоединяем назад клавиатуру
(нам же надо будет держать нажатыми кнопки * #
6. Переворачиваем и отделяем крышку, закрывающую точку ТП , нежно отвёрткой

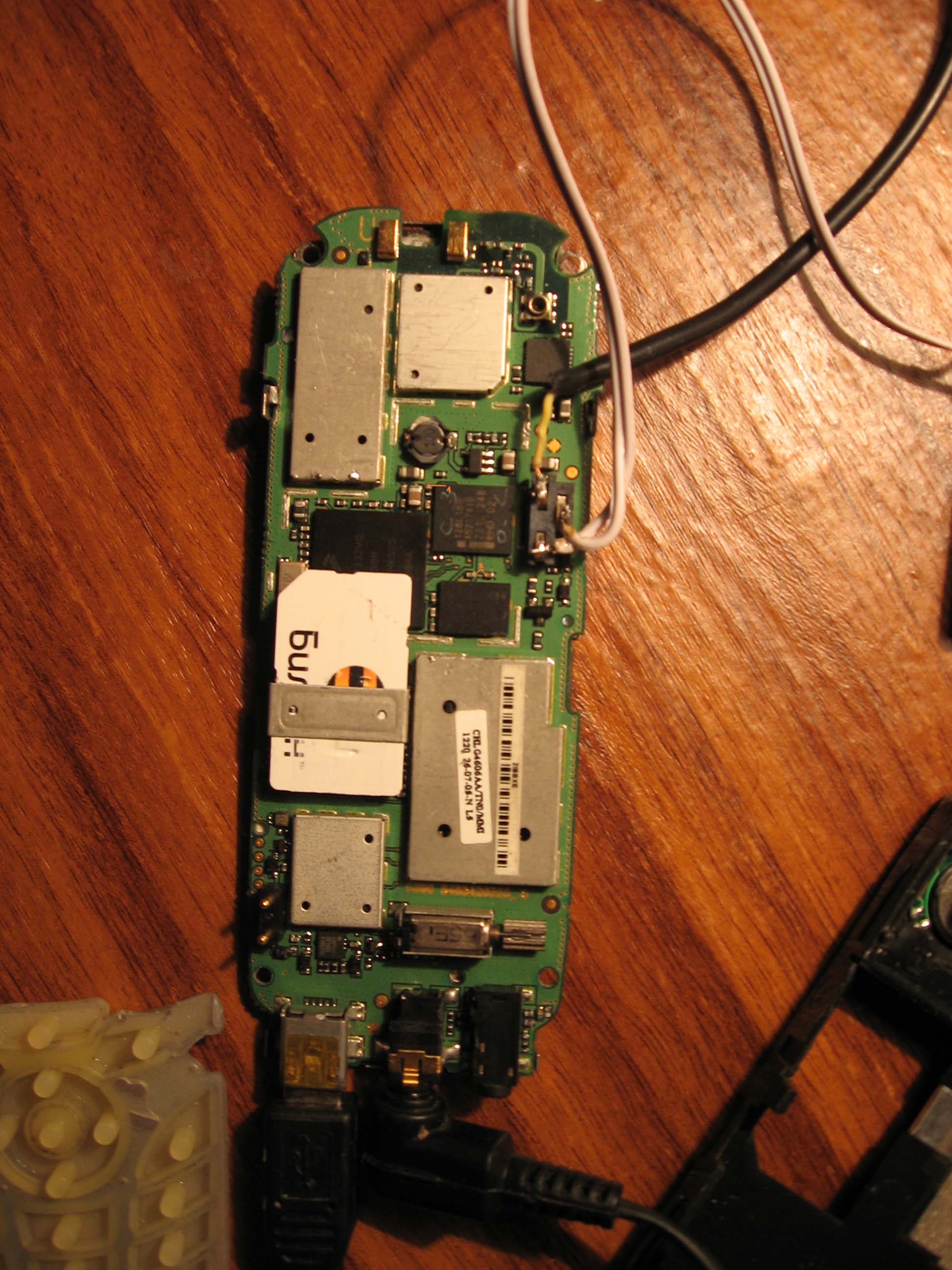

7. Присоединяем 3 провода к разъёму куда прилегает батарея и к вибромотору провод с иглой

8. Присоединяем USB-шнур телефон<->компьютер , запускаем RepStudio , выбираем в ней C650
9. Теперь вставляем иглу в точку ТП и подсоединяем провод к +, 1-2 сек и убираем иглу

10. Программа RepStudio написала :

Код

DevIOCtl fail
Phone found

у вас могут быть другие надписи , нажимаем Repair и она пишет

Код

Flash mode ok
Send loader failed
Exec loader failed
Erasing phone, please wait...
Erase done

и предлагает нажать и держать нажатыми кнопки * #
(так и делаем, подложив под нашу конструкцию возвышение, чтобы эти кнопки можно было нажать)
Если написано не Erase done , то вновь отсоединяем провод от +, ставим иголку в ТП и присоединяем +

Код

Repair completed successfully
Shutting down phone
Now powerup phone in flash mode (with * and # pressed) and flash it with normal flash for this phone's model

ну вот и отсоединяем телефон от всего , собираем его и подключаем к программе-прошивальщику ,
делаем полный бекап , бекап PDS-зоны , затем прошиваем прошивкой. bigsmile;

скачать флекс GMIV220011AA106
Чем и как устанавливать флексы?

[vetal_13]

crawlingroof,

вот нашел описание похожей проблемы (восстановление Boot Loader)

Попробуй еще это.



Сообщение отредактировал vetal_13 - 20.3.2007, 12:33

[Romeo]

Блин ребят! У меня все же не получется делать ТП уже 1.5 недели мучаюсь а нормально сделать не могу! То ли руки как у золушки нужну то ли че? Может провода от тел к аккуму не подходят! А то у меня када просто аккум вставляю: комп пишет обор не опозн и тд а когда пробую проводками как в Тп подсоединять то ваще 0 эмоций! А с точки тп я нашел кое как может кто объяснит? Plzzzzzzz

[Valeo]

провода от тел к аккуму не подходят! А то у меня када просто аккум вставляю: комп пишет обор не опозн и тд а когда пробую проводками как в Тп

Сдесь очень важен хороший контакт проводов с батареей. Т.е. можешь очень туго примотать скотчем или даже подпаять аккуратно к батарейке. Либо воспользоваться крокодилами. В любом случае - прикрепил провода а затем проверь (мультиметр, язык ) Затем крайне аккуратно, чтоб не коротнуть ничего присоединяй к контактам провода (ну как в мануале). Запускай репу и тыкай ТП. Я делал так -плюс подавал сразу не используя кнопку. Попав на ТП сразу видел ПОДКЛЮЧЕН и убирал ТП. Делал так это на С 650 потому, что - там такой микроскопический ТП, что пришлось звать жену в помощь - глаза болели у меня. Главное - хороший контакт и само собой заряженная батарея.

[Romeo]

У меня проблема: одна из точек ТП отвалилась! У нас получилось сделать один раз, но тока мы не успели вовремя прошить и снова тел пропал Так что мне делать с отпаявшимся ТП???

[parazzit]

Стал прошивать 3.08r прошивкой, Flash&Backup провел весь процесс нормально до конца... в самом конце телефон погас... и теперь не включаться!!! при подключении зарядки тоже ни какой реакции. Flash&Backup телефон определяет, но залтивать на него ничё не хочеш, просто тупо начинает процесс и молчит.., тел не включается никак! Что делать???????????????? покупать новый телефон?(((((

[Romeo]

Parazzit У меня такая же проблема!!! Тебе нужно делать ТП (тест поинт) Читай в этой теме

[kuzovok]

Зачем же сразу тест-поинт? Бекап есть? Ты случаем не 3 флешбекапом шил? Сам не знаю почему но у меня когда программа сама переключает телефон во флеш режим то все шьётся нормально, а когда в ручную, то программа виснет. Попробуй прошиться например через RSD Lite

[ZyaK]

У меня проблема: одна из точек ТП отвалилась! У нас получилось сделать один раз, но тока мы не успели вовремя прошить и снова тел пропал Так что мне делать с отпаявшимся ТП???

ЭТО КАК ТАК??? ТЫ ТУДА ЧУМ ЛЕЗ, ТОПОРОМ ЧТОЛЬ???????
ТАм припаяны резисторы или конденсаторы (МИКРО 0.5 на 1 мм размером верхний и 2 * 1 мм нижние (их внизу 2) )
Ето надо очень постараться чтоб они отвалились, и руки там как у золушки не нужны... если трясуться, продаётся такая приспособа наз-ся 3 рука там увеличительное стекло и пара зажимов... вот зажимаеш телевон тока чтоб нечё там не коротнуло, настраиваеш стекло и АККУРАТНО ЛЕЗЕШ ТУДЫ ИГОЛКОЙ соединяеш верхнюю точу с нижней! При етом USB кабель должен быть воткнут изначально, потом подсоединяеш питание АКБ зарядку тыкать не вздумай! REP STUDUO Сразу напишет CONNECT а ешо как обычно кагда втыкаеш флешку есть такой характерный звук... типа тадам...

У меня всё с первого раза получилось... не знаю, чё там сложного....

Если уш ваще глухо, тащи его в СЦ, там уж сделають, но тока за сколько....

[Romeo]

ZyaK Вот так вот я умудрился оторвать ТП но у меня все равно получается попадать и без этого резистора катит ... У меня один раз получилось, Флеш бекап нашел и сразу потерял ! У меня вопрос: через какую прогу восстанавливать? А то Флеш Бекап пишет запись загрузчика прервана и тд! Через реп студио как? Объясните пож-та поподробнее...

[ZyaK]

ZyaK Вот так вот я умудрился оторвать ТП но у меня все равно получается попадать и без этого резистора катит ... У меня один раз получилось, Флеш бекап нашел и сразу потерял ! У меня вопрос: через какую прогу восстанавливать? А то Флеш Бекап пишет запись загрузчика прервана и тд! Через реп студио как? Объясните пож-та поподробнее...

Короче прога MOTOROLA REPАIR STUDIO DEMO
Выбираеш там модель своего таксофона, затем подключаеш тело, делаеш тест пойнт, жмёш кнопу в проге REPAIR и ждёш.... процесс занимает минуты 2 - 4
Как напишет типа нажмите на таксофоне кнопы * и # зажимай их одновременно и тыкай в проге ок!
Тело перезагружается, полоса загрузки в проге пройдёт ешо разок, тело вырубается, и прога пишет: Восстановление успешно завершено, таксофон готов к прошиванию....
Потом запускаеш FLASH BECKUP и шьёш его стандартной прошивой, возможно как у меня не будут работать кнопы, тока красная!
После прошивания берёш полный бекап своего тела и восстанавливаеш его на место(В ТАКСОФОН ЕГО!!!!) Ну вот, я делаю так уже месяца 2 в связи с тем что мотор мой сам перезагружается, глюк наверное в пдс-ке... а так должно прокатить!

Сообщение отредактировал ZyaK - 25.3.2007, 8:13

[Romeo]

Спасибо ZyaK!!! Я вчера в 5 утра кое как сделал! Оказывается это так просто, значит у меня и до этого получалось просто я * и # не нажимал Все всем спасибо особенно тебе ZyaK...

[San4oP]

У меня телефон прошиваться ни в какую не хочет, что мне делать? при заходе в Boot Loader, версия прошивки показывается R365_G_0B.D2.2FR, прошиваю R365_G_0B.D3.08R, прошивка проходит удачно до конца

Сообщение отредактировал San4oP - 25.3.2007, 18:41

[Romeo]

И? Обьясни покорректнее! Какой прогошь шьешь?

[San4oP]

Пробовал и через P2KFlash и через FlashBackup 2.4 [BETA 2], везде один и тот же результат. Прошиват все как и должно быть, но после завершения прошивки, телефон не включается. Сейчас попробую прошивкой R368_G_0B.A0.14R прошить...

Прошивал через P2KFlash, там ошибки вылетают:
1-ая ошибка: Error verifying Code Group 1 checksums. File: 0x301D, Phone: 0x3E8D
2-ая ошибка: Error verifying Code Group 3 checksums. File: 0x4CE2, Phone: 0x1332
3-я ошибка: Error verifying Code Group 4 checksums. File: 0xB65B, Phone: 0xEEDB
4-ая ошибка: Error verifying Code Group 15 checksums. File: 0xC995, Phone: 0xF7CD
После чего телефон выключается, телефон не включается, зачодит только в Boot Loader

Сообщение отредактировал San4oP - 25.3.2007, 20:00

[Romeo]

Стой! Попробуй прогой Flash Backup 2.62! А у тебя после завершения в боот захотит? (* # кр кнопка)

[MudPig]

Пробовал и через P2KFlash и через FlashBackup 2.4 [BETA 2], везде один и тот же результат. Прошиват все как и должно быть, но после завершения прошивки, телефон не включается. Сейчас попробую прошивкой R368_G_0B.A0.14R прошить...

Спятил чтоль? У тя 365 платформа ;(

[Romeo]

Короче заряди аккумулятор, запусти Flash Backup 2.62, на телефоне нажми (* # красная кнопка) одновременно, выбери прошивку попробуй скачай тут: Motokde, монстр By Dimka & Osta ипрошивайся на радость! Как попробуешь отпишись

[San4oP]

RoMeO8352,
Через нее тоже пробовал, нифига не хочит, всё без ошибок проходит, но не включается, а в боот заходит.
Скачал бы, да скорость маленькая, на одну прошиву уходит по 40-50 минут. Акамулятор заряжен полностью.

MudPig,
У меня раньше стояла R368_G_0B.A0.11R и не жаловолся.


У меня проблема пошла после того, как я решил звуки изменить в телефоне, но у меня что-то не так пошло, и тел умер.

Сообщение отредактировал San4oP - 25.3.2007, 20:21

[Romeo]

По моему чтобы звуки работали, надо было патч залить или чет с опкодами натворить я уж не помню! попробуй прошей этой Motokde, монстр By Dimka & Osta

Добавлено позже (26.3.2007, 0:30):
Попробуй по форуму полазий может че нить накопаешь у меня просто такого не было! У меня ваще мобила в одно время сдохла 1.5 недели возился! А потом ТП сделал и починил Может репстудио тебе поможет!

[San4oP]

Прошил прошивкой Motokde, монстр By Dimka & Osta через Flash Backup 2.62 и нифига не работает. что делать-то еще?
Прошива таже и осталась R365_G_0B.D2.2FR, в boot заходит

Сообщение отредактировал San4oP - 25.3.2007, 21:34

[Romeo]

Блин ну не может быть такого хотя может... Слушай, а че у тебя боот пишет? Flash Backup 2.62 как определяет?

[San4oP]

А как должен определять Flash Backup 2.62, там нет ничего кроме Резервной копии, Патчи прошивки, Создания прошивки, Прошивальщика, Других функций и статуса подкучения телефона.
На экране Boot Loader написано:
Boot Loader
07.b0
SW Version:
R365_G_0B.D2.2
FR



OK to Program
USB
Transfer Mode

[Romeo]

В левом нижнем углу должно зеленым цветом писать: телефон подключен! ТЫ дрова правильно установил?

Добавлено позже (26.3.2007, 1:59):
У тебя пишет телефон подключен? сколько длится загрузка прошивки? по времени? может у тя просто разбивает ее а на тел не заливает!

[San4oP]

Так и написанно, драва нормально стоят, ряньше с ними же и перешивал свой телефон без проблем, а щас фигня какая-то.

Прошивание длится около 5 минут

Сообщение отредактировал San4oP - 25.3.2007, 22:02

[Romeo]

Блин! ну лана подожди до завтра! Мото спецы проснуться и обьяснят что к чему

[Bent]

San4oP, Это какой то нереал, скажу тебе по секрету... ты его в сервисный центр не отдавал? Флеш память не меняли тебе?

[San4oP]

Bent,
Никуда не отдавал, память не меняли. Я и сам удивляюсь, как-то необычно всё это. И еще, сегодня заметил, через прогу Flash&Backup 3.0.2 IMEI не определяется

[Yaroha]

San4op, а у тебя бекап есть, если да то восстанови и все, должно помочь.

[San4oP]

Yaroha, бекап где-то был, но теперь его нет, утерялся после восстановления, а еще один сделать забыл, да и времени всё небыло.

[Romeo]

Блин у него ваще ж*па какая то с тел

[Yaroha]

San4op, стукни в асю 286297897, или в личку напиши все подробно.

[San4oP]

Всем спасибо за помощь, особенно Yarohе. Телефон теперь работает

[_mat_]

У меня такая проблемка, у меня тел С390, после того как закачал DRMку с С650 не включается, а находится все время во флеш режите, даже просто нажимаю красную сам включает флеш и в самой нижней строчки пишет "PHONE CODE SIG", прошу помочь, тел не мой, полную прошиву делать нехочу, на теле остались "нужные файлы".

[Yaroha]

Думать надо кто же ставит дрм с 365 платформы на 368. У тебя бекап есть? Шить тебе его по любому полностью придется.

[_mat_]

Делал по привычке, у меня был Е398 с разными платформами и ДРМку ставил любую, а тут попросили поменять, ну вот и поменял. А другого выхода нет, т.к. бекап не делал.

[Yaroha]

Попробуй прошится какой нибудь 368 прошей.

[_mat_]

Полнастью?

[Yaroha]

Конечно но сначала без флекса попробуй, а если нет то полностью.

[_mat_]

Если можна вылажи сылки на рабочии и подходяшие монстры или лучше на стандарт

[Yaroha]

Ссылки не могу кинуть, но тут есть монстр, kuzovok сделал его скачай и поставь.И еще в теме прошивки есть там любую 368 прошу можно скачать.
